الدبابة دى سويدى بمدفع 105 بس الى مش فاهمة ازاى مالهاش برج ومدفعها ثابت مش بيدور ! يمكن قريت غلط لله اعلم بس ياريت حد يفهمنى
رابط الويكبيديا
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
دبابة بمدفع ثابت لا يتحرك كيف ؟
- بادئ الموضوع lodk
- تاريخ البدء
الدبابة دى سويدى بمدفع 105 بس الى مش فاهمة ازاى مالهاش برج ومدفعها ثابت مش بيدور ! يمكن قريت غلط لله اعلم بس ياريت حد يفهمنى
رابط الويكبيديا
- إنضم
- 23 مارس 2008
- المشاركات
- 4,508
- التفاعل
- الدولة
رد: دبابة بمدفع ثابت لا يتحرك كيف ؟
اذكر بانه يوجد موضوع في المنتدى عن هذه الدبابة
اذكر بانه يوجد موضوع في المنتدى عن هذه الدبابة
- إنضم
- 18 مايو 2013
- المشاركات
- 11,896
- التفاعل
رد: دبابة بمدفع ثابت لا يتحرك كيف ؟

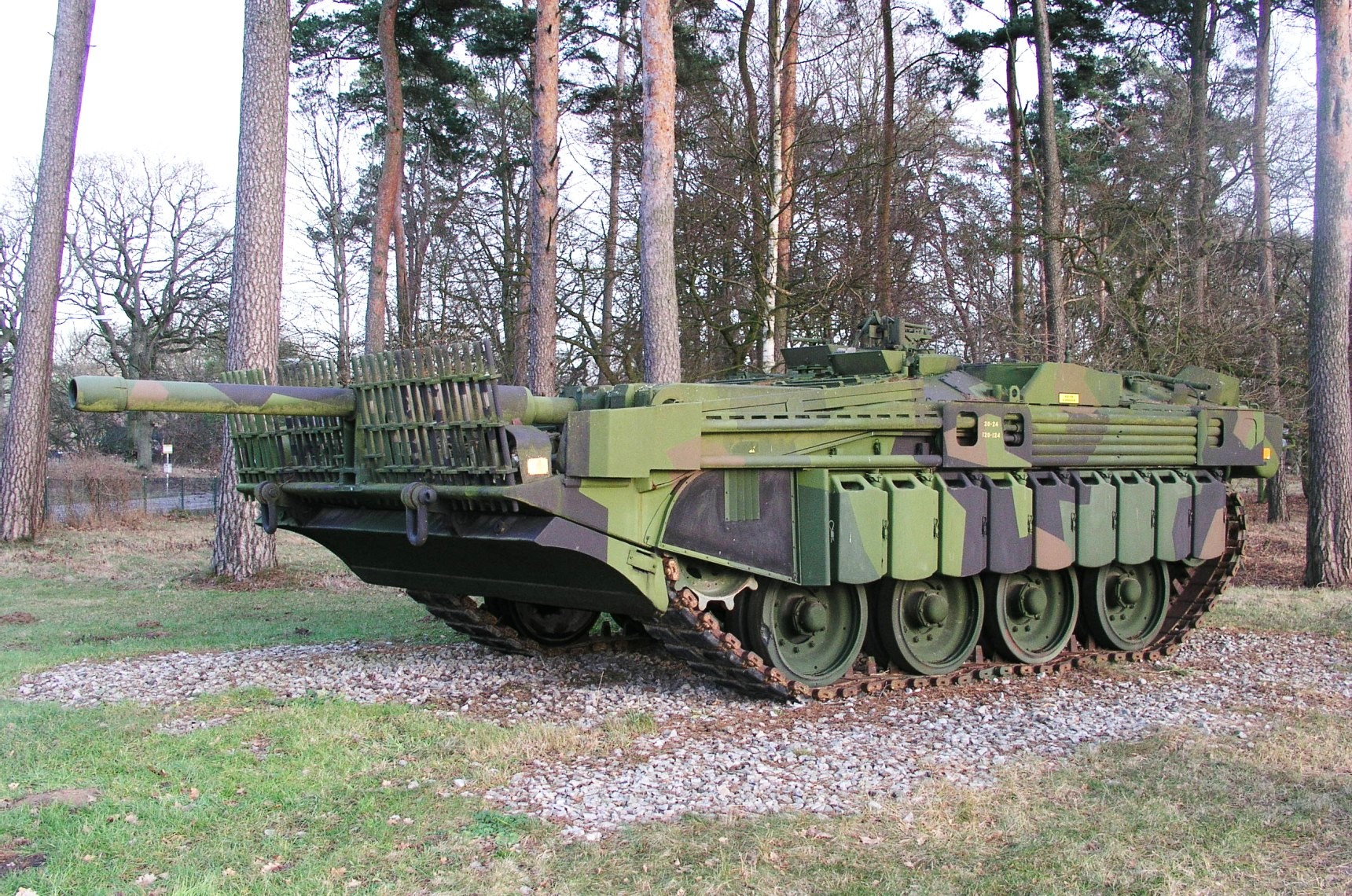

الصورة تعرض الدبابة السويدية strv103 أو الدبابة S كما يطلق عليها البعض ، والتي أنتجتها شركة Bofors . وتعود الفكرة الثورية في تصميم هذه الدبابة إلى المبدع Seven Brege رئيس مهندسي شعبة الآليات في دائرة معدات الجيش السويدي . أما الفضل في تطويرها ، فيعود إلى شركة Bofors التي بدأت أعمال التطوير عام 1958 حيث جهزت الدبابة بمدفع ثابت من عيار 105 ملم ، داخل الهيكل ، وقد قصد من وضع المدفع بهذه الطريقة ، الاستغناء عن البرج ، بهدف الإقلال من الارتفاع ، وبالتالي زيادة الوقاية من الأسلحة المضادة ، وترتب على ذلك ثلاثة أمور :
A - انخفاض مستوى ارتفاع الدبابة حتى 2,14 م (مقابل 3,28 م للدبابة M60) .
B - استخدام نظام تعليق هوائي – مائي Hydropneumatic Suspension ، يجعل الدبابة تدور حول نفسها ، بسرعة تقارب سرعة دوران البرج في الدبابات الأخرى (دورة كاملة كل 12 ثانية) ، كما يجعل المدفع ومقدمة الدبابة يرتفعان وينخفضان بدرجة تتراوح بين +12 و -10 درجة ، حسب مقتضيات أوضاع الرمي .
C – اعتماد التقليم الآلي الهيدروليكي auto loader ، الذي أدى إلى زيادة معدل إطلاق النيران النظري ، إلى حوالي 15 – 20 قذيفة في الدقيقة (مقابل ثماني قذائف في الدقيقة للدبابات الغربية ذات التقليم اليدوي) ، وقد اعتمد التقليم الآلي بسبب ضيق المجال الذي يعمل فيه الطاقم ، والناتج عن عدم وجود البرج .
ورغم أن هذه الدبابة عُدت فى ذلك الوقت ابتكارا فريدا ، فإن مسألة تحريك العربة كلها باتجاه الهدف ، جعلت عملية الرمي بطيئة ، وفيها شيء من التعقيد ، فالدبابة لا تستطيع متابعة الأهداف المتحركة بالسهولة المطلوبة ، كما أنها لا تستطيع الرمي أثناء الحركة ، وهذا ما دفع السويديين إلى التسليم بضرورة تزويد دباباتهم بمدافع متحركة وأبراج .
الصورة تعرض الدبابة السويدية strv103 أو الدبابة S كما يطلق عليها البعض ، والتي أنتجتها شركة Bofors . وتعود الفكرة الثورية في تصميم هذه الدبابة إلى المبدع Seven Brege رئيس مهندسي شعبة الآليات في دائرة معدات الجيش السويدي . أما الفضل في تطويرها ، فيعود إلى شركة Bofors التي بدأت أعمال التطوير عام 1958 حيث جهزت الدبابة بمدفع ثابت من عيار 105 ملم ، داخل الهيكل ، وقد قصد من وضع المدفع بهذه الطريقة ، الاستغناء عن البرج ، بهدف الإقلال من الارتفاع ، وبالتالي زيادة الوقاية من الأسلحة المضادة ، وترتب على ذلك ثلاثة أمور :
A - انخفاض مستوى ارتفاع الدبابة حتى 2,14 م (مقابل 3,28 م للدبابة M60) .
B - استخدام نظام تعليق هوائي – مائي Hydropneumatic Suspension ، يجعل الدبابة تدور حول نفسها ، بسرعة تقارب سرعة دوران البرج في الدبابات الأخرى (دورة كاملة كل 12 ثانية) ، كما يجعل المدفع ومقدمة الدبابة يرتفعان وينخفضان بدرجة تتراوح بين +12 و -10 درجة ، حسب مقتضيات أوضاع الرمي .
C – اعتماد التقليم الآلي الهيدروليكي auto loader ، الذي أدى إلى زيادة معدل إطلاق النيران النظري ، إلى حوالي 15 – 20 قذيفة في الدقيقة (مقابل ثماني قذائف في الدقيقة للدبابات الغربية ذات التقليم اليدوي) ، وقد اعتمد التقليم الآلي بسبب ضيق المجال الذي يعمل فيه الطاقم ، والناتج عن عدم وجود البرج .
ورغم أن هذه الدبابة عُدت فى ذلك الوقت ابتكارا فريدا ، فإن مسألة تحريك العربة كلها باتجاه الهدف ، جعلت عملية الرمي بطيئة ، وفيها شيء من التعقيد ، فالدبابة لا تستطيع متابعة الأهداف المتحركة بالسهولة المطلوبة ، كما أنها لا تستطيع الرمي أثناء الحركة ، وهذا ما دفع السويديين إلى التسليم بضرورة تزويد دباباتهم بمدافع متحركة وأبراج .
- إنضم
- 28 مارس 2011
- المشاركات
- 1,155
- التفاعل
رد: دبابة بمدفع ثابت لا يتحرك كيف ؟
دبابات ال strv عجيبة غريبة
دبابات ال strv عجيبة غريبة
- إنضم
- 5 يناير 2012
- المشاركات
- 22
- التفاعل
رد: دبابة بمدفع ثابت لا يتحرك كيف ؟
هي من الذكريات وهي على ما اعتقد مثل الخنزير لا يضرب الا من يقف امامه
هي من الذكريات وهي على ما اعتقد مثل الخنزير لا يضرب الا من يقف امامه
