بدر (4) الصاروخ Maverick وبإختصار

[GSN]

صاروخ (AGM-65 MAVERICK):

وهو صاروخ جو – أرض تكتيكي صمم لمهمات الإسناد الجوي القريب واخماد دفعات العدو الجوية (SEAD), ويوفر الصاروخ قدرة اصابة الأهداف من مسافات بعيدة وبدقة متناهية وتشمل هذه الأهداف : المدرعات والدفاعات الجوية والسفن والمخازن بكافة انواعها .

ولهذا الصاروخ الفئات التالية( A,B,D,E,F,G) وتختلف هذه الفئات إما بطريقة توجيهها او بنوع الرأس الحربي ووزنه . ويتم توجيه هذه الصواريخ بالطرق التالية :

1. تلفزيونيا (ELECTO-OPTICAL TV GUIDED) :

وذلك بوجود كاميرا على رأس الصاروخ تعرض صورة أمامية يتم نقلها الى قمرة القيادة في الطائرة ويتم توجيه الصاروخ من قبل مساعد الطيار الى الهدف بدقة, ويقتصر استخدام هذه الفئة على الطائرات ذات المقعدين وفي النهار والفئات التي تستخدم هذه الطريقة هي (A,B).

2. ليزريا (LASER DESIGNATED):

يتم توجيه الصاروخ عن طريق الليزر والذي يوضيء الهدف ومن
ثم يقفل رأس الصاروخ الباحث على طاقة الليزر المنعكسة عن
الهدف (الفئة E ).
3.الاشعة تحت الحمراء :
ويستخدمها الفئات (D,F,G) عن طريق وجود كاميرا تعمل بالأشعة تحت الحمراء تعطي الحرية في وقت استخدام الصاروخ ليلا ام نهارا وفي الظروف الجوية السيئة وهذه الفئات أكثر دقة من غيرها ولها صفة اطلق وإنسىىىىىى .

المواصفات العامة للفئة D فقط :

المدى : 10-27 كم (مرتبطة بارتفاع الطائرة وسرعتها ) السرعة : 1000-1150 كم/ساعة.

التوجيه : الأشعة تحت الحمراء (INFRARED).

الرأس الحربية : 135 كغم .

المقاتلة A-10 صائدة الدبابات هي أفضل ما حمل وأطلق هذا
الصاروخ وال F-16C\D كذلك وقد دمرت هاتين المقاتلتين
أرتال عراقية ضخمة تقدر بالعشرات .

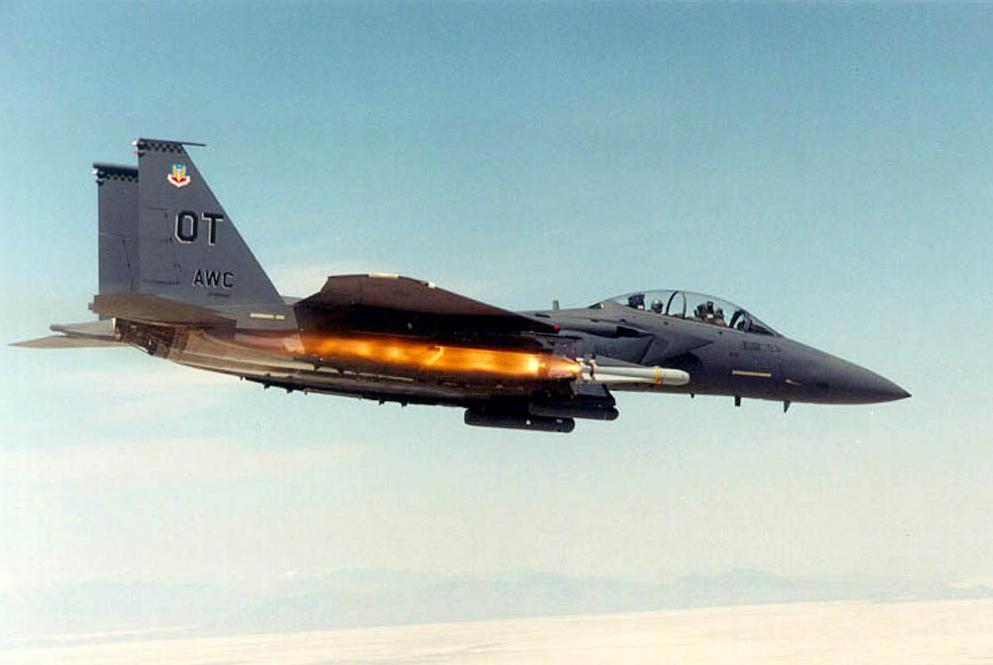

أيضاً f15 بكل الأنواع.



[GSN]

رد: بدر (4) الصاروخ Maverick وبإختصار

مصمم أصلا لضرب المدرعات وإذا إستخدم لضرب منصات الصواريخ أرض-جو أصبحت مهمته ضمن
ال Sead , ليس بالضروره إستخدام صواريخ رادارية (سالبة) فقط في مهمات ال Sead فيجب
بعد ضرب الرادارات تدمير منصات الصواريخ بالذخيرة الموجهة أو غير الموجهة .



[anwaralsharrad]

رد: بدر (4) الصاروخ Maverick وبإختصار

موضوع جميل ورائع كصاحبه .. كثافة الاستخدام للصاروخ Maverick تحققت فعلياً خلال عمليات عاصفة الصحراء Desert Storm ، وتمكنت بواسطته الطائرات الأمريكية من نوع F-16 وA-10 ، توجيه ضربات دقيقة مع نسبة إصابة بلغت 85% بالنسبة للنماذج الموجهة تلفزيونياً وبالأشعة تحت الحمراء . وبالنسبة للنماذج الموجهة ليزرياً بلغت هذه 66% (أهدافها الرئيسة كانت الدبابات العراقية) ، وذلك من مجموع 5.296 صاروخ Maverick تم إطلاقها خلال مراحل الحرب المختلفة . كما أستخدم الصاروخ من قبل الطائرات الأمريكية والهولندية خلال أزمة كوسوفو العام 1999 ضد أهداف صربية . أما في عملية حرية العراق Iraqi Freedom العام 2003 ، فقد تم إطلاق نحو 796 صاروخ من هذا النوع ، معظمها كان من النسخة D الموجهة بالأشعة تحت الحمراء .



[anwaralsharrad]

رد: بدر (4) الصاروخ Maverick وبإختصار

أحدث إصدارات هذا الصاروخ يطلق عليها AGM-65K والتي يتم توجيهها عن طريق نظام تصويب كهروبصري حديث ، بتقنية CCD (Charge Coupled Device) والذي يتيح إمكانية العمل في ظروف الرؤية المنخفضة جداً ، مع دقة عالية في إصابة الهدف .



[GSN]

رد: بدر (4) الصاروخ Maverick وبإختصار

موضوع جميل ورائع كصاحبه .. كثافة الاستخدام للصاروخ Maverick تحققت فعلياً خلال عمليات عاصفة الصحراء Desert Storm ، وتمكنت بواسطته الطائرات الأمريكية من نوع F-16 وA-10 ، توجيه ضربات دقيقة مع نسبة إصابة بلغت 85% بالنسبة للنماذج الموجهة تلفزيونياً وبالأشعة تحت الحمراء . وبالنسبة للنماذج الموجهة ليزرياً بلغت هذه 66% (أهدافها الرئيسة كانت الدبابات العراقية) ، وذلك من مجموع 5.296 صاروخ Maverick تم إطلاقها خلال مراحل الحرب المختلفة . كما أستخدم الصاروخ من قبل الطائرات الأمريكية والهولندية خلال أزمة كوسوفو العام 1999 ضد أهداف صربية . أما في عملية حرية العراق Iraqi Freedom العام 2003 ، فقد تم إطلاق نحو 796 صاروخ من هذا النوع ، معظمها كان من النسخة D الموجهة بالأشعة تحت الحمراء .

في الخدمة من 30 أغسطس 1972 وحتى الآن

الحروب التي استخدم فيها

حرب فيتنام
حرب يوم الغفران
الحرب العراقية الايرانية
حرب الخليج
حرب العراق
2011 حرب إنهاء القذافي في ليبيا

الصانع / رايثيون

التكلفة/ 17000 إلى 160000 $

تجربه الصاروخ على دبابة m48

الإطلاق من a-10



[الصقـر]

رد: بدر (4) الصاروخ Maverick وبإختصار

فعلا إستخدمته إسرائيل ضد بطاريات الدفاع الجو المصرى (خصوصا الكافدرات )فى عام 73 بعد نجاح مصر فى تحييد الشرايك
​



[GSN]

رد: بدر (4) الصاروخ Maverick وبإختصار



[anwaralsharrad]

رد: بدر (4) الصاروخ Maverick وبإختصار

فعلا إستخدمته إسرائيل ضد بطاريات الدفاع الجو المصرى (خصوصا الكافدرات )فى عام 73 بعد نجاح مصر فى تحييد الشرايك ​

استخدم هذا السلاح في معارك فيتنام والشرق الأوسط ، وحققت القوة الجوية الأمريكية نسبة نجاح تصل إلى 71% في فيتنام ، وفي استخدامه الأول تم إطلاق 18 صاروخ ، أصاب 13 منها أهدافه بدقة . وفي حرب أكتوبر 1973 حققت القوة الجوية الإسرائيلية نسبة 87% (أطلقت 50 صاروخ من طائرات F-4 ضد أهداف سورية ومصرية وحققت 47 إصابة من مجمل 400 صاروخ من هذا النوع من الطراز A تم استلامها مع بداية الحرب) وكانت معظم الإصابات ضد أهداف أرضية ثابتة ، وأستخدم الصاروخ لاحقاً في حرب لبنان العام 1982 واستطاع كما يؤكد الإسرائيليين تحقيق 20 إصابة من 20 إطلاقه . كما استخدم هذا الصاروخ في الحرب العراقية الإيرانية ، وتحديداً في منتصف العام 1985 عندما استخدمته الطائرات الإيرانية في مهاجمة سفن الشحن في الخليج العربي ، وكذلك عندما أطلقت الطائرات الإيرانية في بداية الحرب 12 صاروخ من هذا النوع على رتل دبابات عراقي ، ويدعي الإيرانيين أن الصواريخ أصابت أهدافها . كما قامت الطائرات الإيرانية من طراز F-4 وF-5 بإطلاق الكثير من هذه الصواريخ على أهداف بحرية عراقية ، بما في ذلك زوارق الصواريخ أوسا Osa ، وزوارق الطوربيد العراقية نوع P-6 .



[GSN]

رد: بدر (4) الصاروخ Maverick وبإختصار

في المرة الأولى كان إطلاق صاروخ مافريك من ( أوريون P-3 ، وهي سفينه مضاده للغواصات وطائره مراقبه بحريه ) على سفينة معادية عندما كانت وحدات الأسطول الأميركي وقوات التحالف تعرضت لمساعدة الثوار الليبيين على المشاركة الليبية بخفر السواحل بسفينة فيتوريا في ميناء مصراتة، بـ ليبيا، وخلال وقت متأخر من المساء في 28 مارس 2011. كانت تعمل فيتوريا وتم إطلاق صاروخ مافريك عليها من قبل P-3C USN .

صوره للطائره



[الصقـر]

رد: بدر (4) الصاروخ Maverick وبإختصار

استخدم هذا السلاح في معارك فيتنام والشرق الأوسط ، وحققت القوة الجوية الأمريكية نسبة نجاح تصل إلى 71% في فيتنام ، وفي استخدامه الأول تم إطلاق 18 صاروخ ، أصاب 13 منها أهدافه بدقة . وفي حرب أكتوبر 1973 حققت القوة الجوية الإسرائيلية نسبة 87% (أطلقت 50 صاروخ من طائرات f-4 ضد أهداف سورية ومصرية وحققت 47 إصابة من مجمل 400 صاروخ من هذا النوع من الطراز a تم استلامها مع بداية الحرب) وكانت معظم الإصابات ضد أهداف أرضية ثابتة ، وأستخدم الصاروخ لاحقاً في حرب لبنان العام 1982 واستطاع كما يؤكد الإسرائيليين تحقيق 20 إصابة من 20 إطلاقه . كما استخدم هذا الصاروخ في الحرب العراقية الإيرانية ، وتحديداً في منتصف العام 1985 عندما استخدمته الطائرات الإيرانية في مهاجمة سفن الشحن في الخليج العربي ، وكذلك عندما أطلقت الطائرات الإيرانية في بداية الحرب 12 صاروخ من هذا النوع على رتل دبابات عراقي ، ويدعي الإيرانيين أن الصواريخ أصابت أهدافها . كما قامت الطائرات الإيرانية من طراز f-4 وf-5 بإطلاق الكثير من هذه الصواريخ على أهداف بحرية عراقية ، بما في ذلك زوارق الصواريخ أوسا osa ، وزوارق الطوربيد العراقية نوع p-6 .

نعم حقق نسبة نجاح محترمة خصوصا ضد معضلة الكافدرات
لكن قصر مداه جعل الطائرة المطلقة له فى مدى تأثير بطاريات أخرى كالبيشورا والفولجا لذلك كانوا يلجأون لتكتيكات كثيرة تعتمد على إستخدام الستاندارد والشرايك ضد السام 2 و3 أولا والمافريك بعدها ضد الكافدرات
لكن لم كثافة الدفاع الجو المصرية وإستخدام تكتيكات الكمائن(تفاصيلها لم تعلن حتى الآن) نجح فى إستمرار الضغط على مقاتلات سلاح الجو الإسرائيلى وبشكل مستمر ولم يتوقف سقوط مقاتلاتهم

ملحوظة كلامن الفانتوم والسكاى هوك كانت تحمل المافريك (هجوم السكاى هوك على البطاريات كان يتم بالهجوم الغاطس)
​



[anwaralsharrad]

رد: بدر (4) الصاروخ Maverick وبإختصار

لقد أورد الكتيب الخاص بالصاروخ أن مداه الأقصى يصل إلى 40 كلم إذا أطلقته الطائرة وهي تحلق على ارتفاع عال بسرعة قدرها 1.2 ماك ، غير أن الخبرة المحصلة من المعارك بينت أن هذا المدى مبالغ فيه بعض الشيء ، فبينما كان أطقم طائرات F-16 قادرين على تحديد أهدافهم من مسافة تبعد ثمانية كيلومترات عن موقعهم بواسطة مجسات صواريخ Maverick ، فإنه كان يصعب عليهم في المقابل تحديد طبيعة وماهية هذه الأهداف بدقة ، وهكذا تم إهدار الكثير من الصواريخ على ضرب أهداف غير مهمة ، مثل الشاحنات أو هياكل دبابات مدمرة . لقد كانت طائرة A-10A المصفحة وذات الطيران البطيء ، قادرة على المجازفة والاقتراب من النيران المعادية المضادة للطائرات واختيار أفضل الأهداف لمهاجمتها ، في حين أن طائرة F-16 ذات الهيكل الضعيف ، كانت تضطر للبقاء على مسافة أكثر أمناً safer distances لإطلاق أسلحتها ، ولهذا هي لم تكن قادرة على استخدام صاروخ Maverick بكامل طاقته .



[GSN]

رد: بدر (4) الصاروخ Maverick وبإختصار

لقد أورد الكتيب الخاص بالصاروخ أن مداه الأقصى يصل إلى 40 كلم إذا أطلقته الطائرة وهي تحلق على ارتفاع عال بسرعة قدرها 1.2 ماك ، غير أن الخبرة المحصلة من المعارك بينت أن هذا المدى مبالغ فيه بعض الشيء ، فبينما كان أطقم طائرات F-16 قادرين على تحديد أهدافهم من مسافة تبعد ثمانية كيلومترات عن موقعهم بواسطة مجسات صواريخ Maverick ، فإنه كان يصعب عليهم في المقابل تحديد طبيعة وماهية هذه الأهداف بدقة ، وهكذا تم إهدار الكثير من الصواريخ على ضرب أهداف غير مهمة ، مثل الشاحنات أو هياكل دبابات مدمرة . لقد كانت طائرة A-10A المصفحة وذات الطيران البطيء ، قادرة على المجازفة والاقتراب من النيران المعادية المضادة للطائرات واختيار أفضل الأهداف لمهاجمتها ، في حين أن طائرة F-16 ذات الهيكل الضعيف ، كانت تضطر للبقاء على مسافة أكثر أمناً safer distances لإطلاق أسلحتها ، ولهذا هي لم تكن قادرة على استخدام صاروخ Maverick بكامل طاقته .

حول بدن الــ a-10

Durability
The A-10 is exceptionally tough. Its strong airframe can survive direct hits from armor-piercing and high-explosive projectiles up to 23 mm. The aircraft has triple redundancy in its flight systems, with mechanical systems to back up double-redundant hydraulic systems. This permits pilots to fly and land when hydraulic power or part of a wing is lost. Flight without hydraulic power uses the manual reversion flight control system; this engages automatically for pitch and yaw control, and under pilot control (manual reversion switch) for roll control. In manual reversion mode, the A-10 is sufficiently controllable under favorable conditions to return to base and land, though control forces are much higher than normal. The aircraft is designed to fly with one engine, one tail, one elevator, and half of one wing missing.[38]
Its self-sealing fuel tanks are protected by fire-retardant foam. The A-10's main landing gear is designed so that the wheels semi-protrude from their nacelles when the gear is retracted so as to make gear-up belly landings easier to control and less damaging to the aircraft's underside. Additionally, the landing gear are all hinged toward the rear of the aircraft, so if hydraulic power is lost the pilot can drop the gear and a combination of gravity and wind resistance will openand lock the gear in place.[33
The cockpit and parts of the flight-control system are protected by 1,200 lb (540 kg) of titanium armor, referred to as a "bathtub". The armor has been tested to withstand strikes from 23 mm cannon fire and some strikes from 57 mm rounds. It is made up of titanium plates with thicknesses from 0.5 to 1.5 inches (13 to 38 mm) determined by a study of likely trajectories and deflection angles. This protection comes at a cost, with the armor making up almost 6% of the aircraft's empty weight. To protect the pilot from the fragmentation likely to be created from impact of a shell, any interior surface of the tub that is directly exposed to the pilot is covered by a multi-layer nylon spall shield. In addition, the front windscreen and canopy are resistant to small arms fire.[43]



[النمر العربي]

رد: بدر (4) الصاروخ Maverick وبإختصار

الدول العربية المالكه لهذا الصاروخ
السعودية و البحرين و مصر و الاردن و الكويت و المغرب و عمان و الامارات



[النمر العربي]

رد: بدر (4) الصاروخ Maverick وبإختصار



[النمر العربي]

رد: بدر (4) الصاروخ Maverick وبإختصار

الدول العربية المالكه لهذا الصاروخ
السعودية و البحرين و مصر و الاردن و الكويت و المغرب و عمان و الامارات

الدول المستخدمة:

امريكا-مصر-كندا هولندا-اليونان-بولندا-الصين-كوريا-السويد-المجر-بريطانيا
نيوزيلاندا-صربيا-اندونيسيا-ماليزيا-سنغافورا-تايلاند-البرتغال-تركيا-اسبانيا-ايطاليا-الامارات
اسرائيل-المغرب-السعودية و الكثير من الدول



[النمر العربي]

رد: بدر (4) الصاروخ Maverick وبإختصار

للاطلاع اكثر عن الصاروخ

http://www.fas.org/man/dod-101/sys/smart/agm-65.htm



[GSN]

رد: بدر (4) الصاروخ Maverick وبإختصار

جميل يا النمر العربي بصراحه أنت مبدع أريد فديوات إذا أمكن وتقبل تقيماااتي



[النمر العربي]

رد: بدر (4) الصاروخ Maverick وبإختصار

صور للصاروخ أثناء أتجاهة لتدمير الهدف



[النمر العربي]

رد: بدر (4) الصاروخ Maverick وبإختصار

جميل يا النمر العربي بصراحه أنت مبدع أريد فديوات إذا أمكن وتقبل تقيماااتي

http://www.youtube.com/watch?v=RFtwLq0n6yQ&feature=youtu.be

من تحمليل الخاص
لعيون الايروفايتر تايفون



[GSN]

رد: بدر (4) الصاروخ Maverick وبإختصار

http://www.youtube.com/watch?v=rftwlq0n6yq&feature=youtu.be

من تحمليل الخاص
لعيون الايروفايتر تايفون

قناتك مليئه فن وإبداع جاري المشاهده والتقييم
