الصاروخ الفرنسي المضاد للدبابات إريكس -- ERYX



تاريخ التطوير :

صاروخ فرنسي مضاد للدروع و للدبابات تم تصميمه من طرف الشركة الأوروبية MBDA (شركة مطورة و مصنعة لأنظمة الصواريخ نتجت عن إندماج عدة شركات أوروبية من بينها : Aerospatiale-Matra Missiles و EADS و Finmeccanica و Matra BAe Dynamics).

بدأ مشروع الصاروخ ERYX مع نهاية السبعينات من طرف وزارة الدفاع الفرنسية لتعويض القاذف الصاروخي الكتفي LRAC F1 من عيار 89 ملم, و قد كان الإحتياج الأساسي يتمثل في تسليح قوات المشاة في الجيش الفرنسي بصاروخ مضاد للدبابات منخفض التكلفة و يوفر إمكانية التعامل مع كافة أنواع الدروع المستخدمة خلال تلك الفترة, وذلك بمدى قصير لا يتجاوز 600 متر, مع دقة توجيه و تصويب مرتفعة.

و كنتيجة أولية بدا من الصعب جدا تصميم صاروخ بكل هذه الخاصيات مع مراعاة التكلفة المنخفضة, غير أنه لاحقا تم إدماج شركة كندية تابعة لوزارة الدفاع لتساهم بدورها في تصميم النهائي للمنظومة, و بذلك دخل الصاروخ فعليا إلى الخدمة سنة 1991 و بحدود سنة 2000 أنتجت منه 50000 ألف وحدة و 3500 منظومة إطلاق.

و كانت تركيا أول الدول التي عبرت عن إهتمامها بهذا الصاروخ و رغبتها في إقتناءه بصفقة تبلغ حوالي 450 مليون دولار بشرط منحها رخصة إنتاجه غير أن المفاوضات حول الأمر سرعان ما إنهارت.

التصميم :

ويتكون نظام Eryx من الصاروخ الذي يبلغ قطره 136 ملم معبأ في أنبوب التخزين ، ومحطة اطلاق تجمع نظام التصويب و التوجيه و الرماية و يمكن تجهيزه للإطلاق في مدة زمنية لا تتجاوز 5 ثواني, عند الإشعال الأولي, يتم يتم قذف الصاروخ خارج الحاوية بمسافة آمنة نسبيا بالإعتماد على محرك صاروخي سريع الإحتراق و ذلك لحماية الرامي من تأثير اللفح الخلفي قبل أن يشتعل نظام الدفع بالوقود الصلب الذي يؤمن طيران الصاروخ حتى إصابة الهدف أو بلوغ المدى الأقصى المتمثل في 600 متر.

و يقع محرك الدفع الرئيسي في منتصف الصاروخ مع مخرجي عادم على الجانبين بشكل مشابه لصاروخ التاو الأمريكي BGM-71 TOW, و على خلاف أغلب المنظومات المشابهة له, يطير صاروخ ERYX بسرعة منخفضة نسبيا لا تتجاوز 243 متر/الثانية و من جهة أخرى تسمح خاصية الإطلاق الآمن SOFT LAUNCH للرامي بإطلاق الصاروخ من أماكن ضيقة كالنوافذ و المباني و خنادق المشاة و لذلك تؤكد الشركة المصنعة أن هذه الخاصية تمنح منظومة ERYX أفضلية كبيرة أثناء الإستخدام ضد الدروع و الدبابات في حرب المدن " Aerospatiale claims that this "soft launch" feature enables the Eryx antitank team to be used effectively in urban antitank warfare."

و يستخدم الصاروخ نظام توجيه و تصويب يعتمد على التوجيه السلكي بحيث تقوم وحدة التوجيه بإتباع أسلوب القيادة النصف الأتوماتيكية للصاروخ نحو الهدف SACLOS ( Semi-Automatic Command to Line of Sight), و ذلك بتعقب منارة ضوئية توجد في مؤخرة للصاروخ incandescent bulb on the back of the missile بينما تقوم ببث معطيات التوجيه ببث إشارات إيعاز للصاروخ على شكل تيار كهربائي متغير يمر عبر السلك الذي يربط الصاروخ بقاعدة الإطلاق و ذلك حتى تحقيق الإصابة و خلال التوجيه كل ما يبقى على الرامي فعله هو متابعة الهدف عبر منظاره و ذلك بوضعه وسط الشعيرات المتصالبة CROSS-HAIRS.

و يحمل صاروخ ERYX رأسا حربيا ترادفيا TANDEM شديد الإنفجار من نوع High Explosive Anti-Tank HEAT بوزن 3.6 كلغ و ذو قدرة إختراق تبلغ 900 ملم فيما يخص الدروع التفاعلية المتفجرة Explosive Reactive Armour ERA, من جهة أخرى يمكن إستخدام المنظومة للتعامل مع ما يسمى بالأهداف الرخوة Soft Targets كتجمعات المشاة و التحصينات و الخنادق و مرابض الرشاشات الثقيلة.

المواصفات العامة للصاروخ :

تاريخ دخول الخدمة الرسمي : سنة 1991.
منصات الإطلاق : عربات القتال المدرعة و وحدات المشاة بمنصات إطلاق فردية.
الوزن الإجمالي : 13 كلغ للصاروخ و 4 كلغ لوحدة الإطلاق.
الطول : 0.905 ملم.
القطر : 0,136 ملم.
المدى العملي : ما بين 50 و 600 متر.
قدرة الإختراق : 900 ملم.
وزن الرأس الحربي : ترادفي TANDEM شديد الإنفجار من نوع High Explosive Anti-Tank HEAT بوزن 3.6 كلغ.
التوجيه : سلكي بنظام SACLOS.
السرعة : 243 متر/الثانية.

الدول المستخدمة :

البرازيل، كندا، فرنسا، ماليزيا، النرويج، تركيا، دول مجلس التعاون الخليجي.

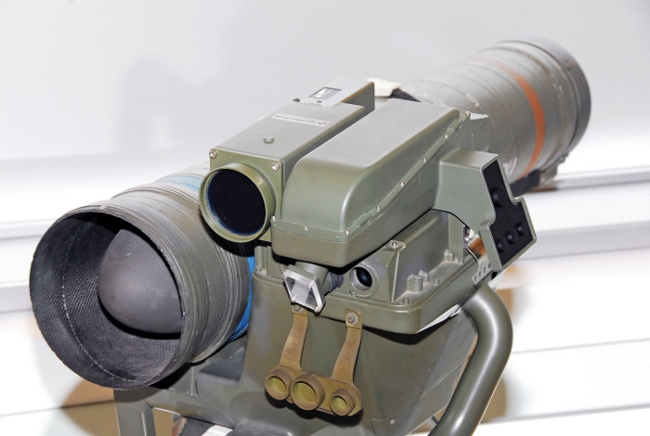

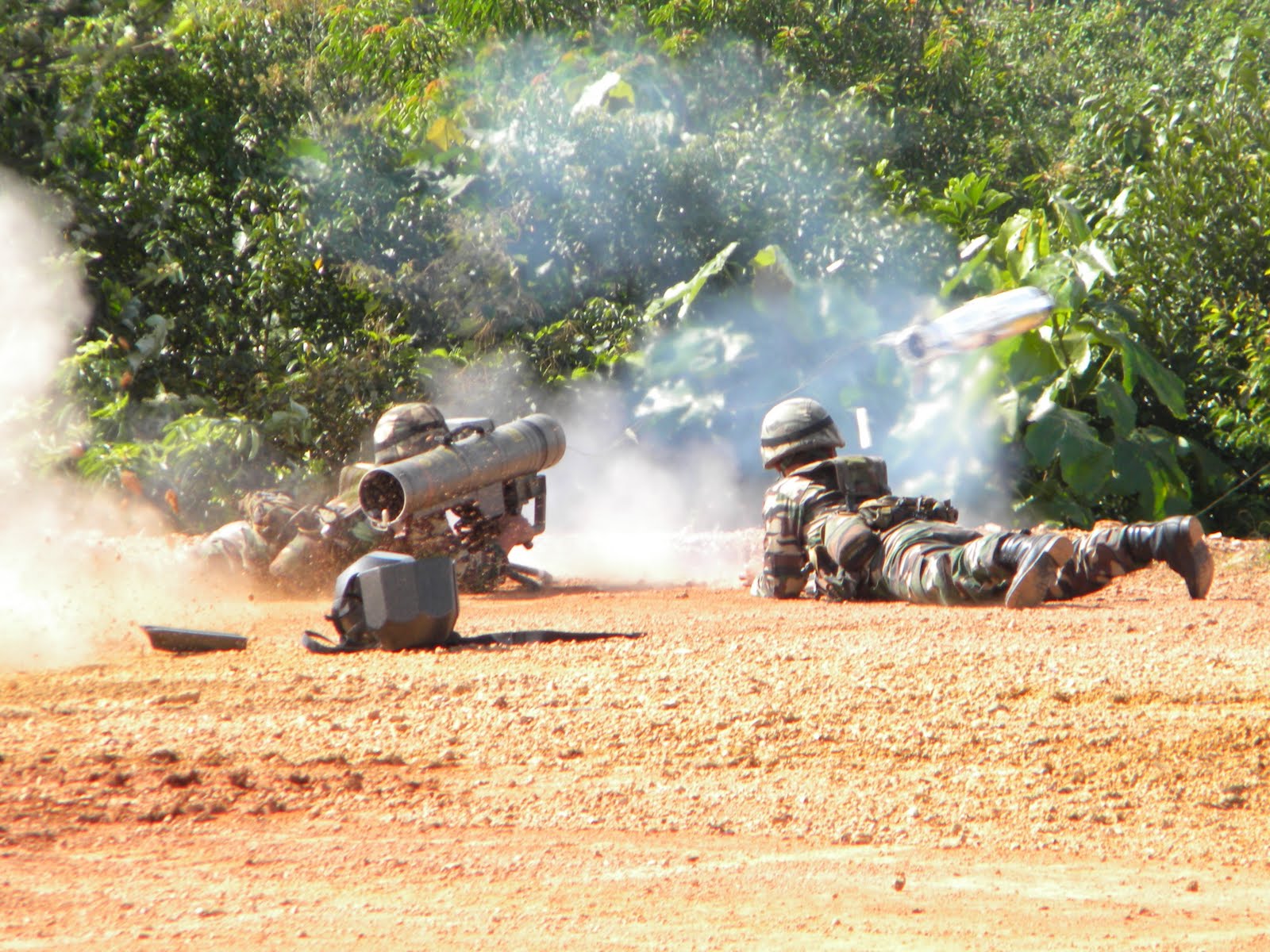

صور مختلفة للصاروخ :






























فيديوهات لعمليات الرماية بصاروخ ERYX في الجيش الكندي و الفرنسي :

http://www.youtube.com/watch?v=dRbhH4si6X8

http://www.youtube.com/watch?v=4H1u7iWVfdY

watch



مع تحياتي...

أخوكم حطين...

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

ما شاء الله موضوع متكامل ومعلومات قيمة

عيب هذا الصاروخ هو طول زمن طيرانه النسبى مع قصر مداه فزمن طيرانه الذى يبلغ 4.2 ثانية

ولهذا سلاح مضاد للدبابات مثل الآر بى جى 29 أكثر فاعلية منها وأرخص

وقامت صربيا بإستنساخ صاروخها المتميز بومبار من هذا الصاروخ مع تطويره ليصل مداه ل900 متر وبثمن رخيص جدا يصل ل 2000 دولار للقاذف وألف دولار للصاروخ

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

جزيل الشكر لأخونا المبدع حطين على هذا الموضوع :a030[2]: وفي الحقيقة الصاروخ محل الذكر هو من مقذوفات الجيل الثاني التي تعتمد التوجيه السلكي والقيادة نصف الآلية إلى خط البصر . لقد تحددت ملامح ومواصفات هذه الجيل ببعض النقاط الإيجابية ، نذكر منها :

@ دور المشغل منحصر فقط في تعقب وتتبع الهدف target tracking . هو لا يحتاج لتتبع مسار الصاروخ حيث يتولى نظام قياس الانحرافات العامل بالأشعة تحت الحمراء أو الجونيومتر goniometer لتدارك هذا العمل . المشغل أيضاً غير مطالب بتوليد أوامر توجيه للصاروخ ، حيث أن هذه العملية تتم بشكل تلقائي مع نظام قيادة هذا الجيل (دور المشغل المخفض يوفر احتمالات إصابة أكبر من السابق) .
@ تحصلت صواريخ الجيل الثاني على سرعة أعلى من 150-280 م/ث ، أمكن بلوغها بسبب تقليل وتخفيض دور المشغل العملياتي . هذه أتاحت في أحيان كثيرة بلوغ الهدف قبل أن تلجأ أطقمه لحلول الإجراءات المضادة .
@ لقد أسهم اختزال وتصغير حجم أجنحة الاتزان والتوجيه في زيادة سرعة قيادة الصواريخ المقذوفة أنبوبياً tube launching ، كما خفض هذا التصميم من احتمالات التفرق والتشتت للصاروخ . هذه الميزة سوية مع الدور المخفض للمشغل أدت إلى تحصيل المدى الأدنى والأقل للتوجيه واكتساب الصاروخ .


والسؤال هذه هي المزايا .. ولكن ماذا عن المساوء ونواحي الضعف في منظومات هذا الجيل ؟؟

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

جزيل الشكر لأخونا المبدع حطين على هذا الموضوع :a030[2]: وفي الحقيقة الصاروخ محل الذكر هو من مقذوفات الجيل الثاني التي تعتمد التوجيه السلكي والقيادة نصف الآلية إلى خط البصر . لقد تحددت ملامح ومواصفات هذه الجيل ببعض النقاط الإيجابية ، نذكر منها :

@ دور المشغل منحصر فقط في تعقب وتتبع الهدف target tracking . هو لا يحتاج لتتبع مسار الصاروخ حيث يتولى نظام قياس الانحرافات العامل بالأشعة تحت الحمراء أو الجونيومتر goniometer لتدارك هذا العمل . المشغل أيضاً غير مطالب بتوليد أوامر توجيه للصاروخ ، حيث أن هذه العملية تتم بشكل تلقائي مع نظام قيادة هذا الجيل (دور المشغل المخفض يوفر احتمالات إصابة أكبر من السابق) .
@ تحصلت صواريخ الجيل الثاني على سرعة أعلى من 150-280 م/ث ، أمكن بلوغها بسبب تقليل وتخفيض دور المشغل العملياتي . هذه أتاحت في أحيان كثيرة بلوغ الهدف قبل أن تلجأ أطقمه لحلول الإجراءات المضادة .
@ لقد أسهم اختزال وتصغير حجم أجنحة الاتزان والتوجيه في زيادة سرعة قيادة الصواريخ المقذوفة أنبوبياً tube launching ، كما خفض هذا التصميم من احتمالات التفرق والتشتت للصاروخ . هذه الميزة سوية مع الدور المخفض للمشغل أدت إلى تحصيل المدى الأدنى والأقل للتوجيه واكتساب الصاروخ .



والسؤال هذه هي المزايا .. ولكن ماذا عن المساوء ونواحي الضعف في منظومات هذا الجيل ؟؟


-عديده منها:-

1- محدودية السرعه بنسبه صاروخ ,مقارنه بنظرائها اللأسلكيه التي يصل بعضها لسرعات فوق صوتيه..

2-محدودية المدى كذلك

3-ارتباط الرامي ومنصته بالمقذوف حتى لحظة الأصابه مما يزيد من احتمالات اكتشافه


4-عدم قدرة هذه التقنيه بالعمل في بعض البيئات أو أنها تخفض من قدراتها (أحراش-مسطحات مائيه - العمل بالقرب من كابلات الضغط العالي ...ألخ).


ماهو مظلل بالأحمر...

-أعتقد أنك تقصد الأجراءات المضاده التي تتخذها اطقم الدروع المستهدفه من قبل الصواريخ ...!!



رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

ما شاء الله موضوع متكامل ومعلومات قيمة

عيب هذا الصاروخ هو طول زمن طيرانه النسبى مع قصر مداه فزمن طيرانه الذى يبلغ 4.2 ثانية

ولهذا سلاح مضاد للدبابات مثل الآر بى جى 29 أكثر فاعلية منها وأرخص

وقامت صربيا بإستنساخ صاروخها المتميز بومبار من هذا الصاروخ مع تطويره ليصل مداه ل900 متر وبثمن رخيص جدا يصل ل 2000 دولار للقاذف وألف دولار للصاروخ

اخي عندك معلومات عن الصاروخ الصربي غير المدى متل الوزن وسهولة التدريب..الخ صاروخ اريكس اصاب 100% من اهداف بالتجارب الاخيرة وهل يمكن تركيب اجهزة رؤية حرارية على الصاروخ الصربي

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

اخي عندك معلومات عن الصاروخ الصربي غير المدى متل الوزن وسهولة التدريب..الخ صاروخ اريكس اصاب 100% من اهداف بالتجارب الاخيرة وهل يمكن تركيب اجهزة رؤية حرارية على الصاروخ الصربي
يعتبر نسخة محسنة من الإريكس فقدرة إختراقه زادت لتصل 1000 مم من الصلب المدرع بعد الدروع التفاعلية بالإضافة لزيادة المدى
يقولون أنه قادر على تدمير كل الدبابات الحديثة

نعم يملك اجهزة رؤية حرارية وحاسب باليستى أيضا
مقال من موقع جينز الشهير عن الصاروخ

The development origins of the BUMBAR (Bumble Bee) short-range anti-tank missile are uncertain. Reportedly it is similar to the French MBDA (formerly Aérospatiale Matra Missiles) Eryx, however, as far as is known, MBDA has never supplied Serbia or the former Yugoslavia with technical information regarding the Eryx. On-going developments include a range extension to 1,000 metres, development of thermobaric and anti-matériel warheads and integration of a thermal imaging camera.​
Description
The BUMBAR missile system is a short-range (up to 600 m) anti-tank system normally operated by a team of two, with one member of the team carrying two or three spare missiles. The missile is aimed and launched by a single operator, either from the shoulder at ranges up to 300 m, or beyond this distance it is launched from a heavy duty tripod mount. The missile is primarily intended to destroy all existing and future battle tanks, although other targets such as field fortifications can be engaged. The missile is guided using Semi-Automatic Command to Line Of Sight (SACLOS) techniques.The system comprises a firing post, a missile round and a tripod. The firing post contains the Sight Localiser Guidance Computer (SLGC) unit, a junction box connecting the missile round to the firing post, a firing handle with trigger button and safety device, and a thermal camera for night firing. The last-named is connected to the SLGC unit. Protection from jamming is achieved by the use of SSD matrix sensors, fast image processing computer and robust missile tracer recognition algorithm. TV camera operation is synchronized with the guidance and tracer system by a hybrid electrical circuit in the missile during the two seconds immediately prior to missile launch. Guidance commands are sent to the missile via a micro-cable contained and spooled out from the rear of the missile, its use provides effective protection from jamming and a lower unit cost per missile.The missile round is sealed within a container/launching​

http://articles.janes.com/articles/...Bee-short-range-anti-tank-missile-Serbia.html

بيانات الصاروخ من موقع فاس الشهير
Bumbar (Bumble Bee)

The Bumbar (Bumble Bee) is a Yugoslav anti-tank missile, based on the Eryx missile, that features a highly manoeuvarble direct thrust vector control system located at the missile's center of gravity. With separate ejection and sustainer rocket motors, the first enables soft launching and the second ensures high thrust and flight velocity with short flight time up to maximum range. The CCD localizer and guidance computer within the firing post provide an exellent antijaming protection, using the microcamle to guide the missile. The major parts of weapon are made of non-metalic materials, plastics or light-metal alloys so the weapon is lightweight. Specifications

Contractor
Entered Service
Total length 0.9 m Diameter 136 mm Wingspan
Weight mass of the missile round 12 kg
mass of the missile 10 kg
mass of the firing post 4 kg
mass of the tripod 2 kg Warhead anti-ERA, tandem warhed Propulsion
Maximum Speed
effective range 60 to 600m flight time up to maximum range less than 5 sec Guidance mode
penetration behind ERA 1000mm of RHA system reliability higher than 90% Single-shot hit probability more than 90%
Sources and Methods



http://www.fas.org/man/dod-101/sys/missile/row/bumbar.htm

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

موضوع مميز أخي حطين :)

هذا الصاروخ كما هو واضح من بياناته انه مخصص للقتال داخل المدن فقط لا غير بمداه القصير و قابليته للاطلاق من داخل الأماكن المغلقة.
هذا الصاروخ ليس مناسب للاراضي المفتوحة او للمعارك التقليدية.

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

موضوع مميز أخي حطين :)

هذا الصاروخ كما هو واضح من بياناته انه مخصص للقتال داخل المدن فقط لا غير بمداه القصير و قابليته للاطلاق من داخل الأماكن المغلقة.
هذا الصاروخ ليس مناسب للاراضي المفتوحة او للمعارك التقليدية.

لو خيرتني بينه وبين قاذف كتفي حديث لأخترت الأخير ، خصوصاً مع ثقل وزن هذا النظام البالغ نحو 18 كلغم مما يجعله صعب النقل والتحرك .

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

^^
اتفق معك تمام استاذي خصوصا وان كافة المهام التي يفعلها هذا الصاروخ تفعلها القواذف الكتفية بحجم أقل وبوزن أخف.
ولكن قد يشفع له قدرة اختراقه المعتبرة, لن يكون الاعتماد الكلي عليه في قتال المدن ولكن سيتم توزيعه بنسب قليلة للتعامل مع الدروع الثقيلة, لكن لو خيرت بينه وبين قاذف كتفي سأختار القاذف الكتفي بكل ثقة.

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

^^
اتفق معك تمام استاذي خصوصا وان كافة المهام التي يفعلها هذا الصاروخ تفعلها القواذف الكتفية بحجم أقل وبوزن أخف.
ولكن قد يشفع له قدرة اختراقه المعتبرة, لن يكون الاعتماد الكلي عليه في قتال المدن ولكن سيتم توزيعه بنسب قليلة للتعامل مع الدروع الثقيلة, لكن لو خيرت بينه وبين قاذف كتفي سأختار القاذف الكتفي بكل ثقة.

بحث المنظرون العسكريون هذا الموضوع عند تناول أدوات المعركة داخل التضاريس الحضرية ، وعندما وصلوا لجزئية قتال الأهداف المدرعة الثقيلة تساءلوا عن أفضل وسيلة لمهاجمة هذه الأهداف ، الصواريخ الثقيلة قادرة ولحد ما على إختراق القوس الأمامي للبرج والهيكل ، وإحداث أضرار شنيعة ، لكنها في المقابل ثقيلة على الحمل والنقل (تقيد وتحيد حركة مشغليها) ، كما أنها سهلة الكشف والرصد . في المقابل الأنظمة الأخف أكثر قابلية على الحركة والنقل ، لكنها عديمة الجدوى تجاه قوس الدروع الأمامي للدبابات الثقيلة ، لكن ذلك يمكن تعويضه بضربات جانبية وخلفية وسقفية ، فرصها متوفره بشكل أفضل في التضاريس المدنية . أنت في الحقيقة لن تحتاج في قتال المدن لمنظومة كهذه بقدرات إختراق 900-1000 ملم من إجمالي وزن 17-20 كلغم ، بل يكفيك قاذف كتفي سهل النقل ، مع قابلية إختراق لنحو 650-700 ملم لتحقيق نتائج أفضل للمشغل وعلى الهدف (عامل المدى في أفضل الظروف سيتراوح بين 200-300 م) هناك أيضاً عامل تعدد وتنوع الأهداف الممكن مواجهتها ، فالأمر لا يقتصر بالتأكيد على الأهداف المدرعة ، وأنت بحاجة لسلاح خفيف يمكن أن تضرب به في كل مكان .

التعديل الأخير:
رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx


في المقابل الأنظمة الأخف أكثر قابلية على الحركة والنقل ، لكنها عديمة الجدوى تجاه قوس الدروع الأمامي للدبابات الثقيلة ، لكن ذلك يمكن تعويضه بضربات جانبية وخلفية وسقفية ، فرصها متوفره بشكل أفضل في التضاريس المدنية .

ولهذا كنت سأختار القاذف الكتفي بكل ثقة.

-------------------------------------------
يا سلام رجعتني للزمن الجميل استاذي :)

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

هل تعتبر الاربي جي افضل منه

وهل الصاروخ هذا قادر على اختراق درع المدرعه
الامريكيه الام رامز

رد: الصاروخ الفرنسي المضاد للدبابات إريكس -- eryx

هل تعتبر الاربي جي افضل منه

وهل الصاروخ هذا قادر على اختراق درع المدرعه
الامريكيه الام رامز

نعم كرأي شخصي ، خصوصاً من تعدد رؤوسه الحربية وسهولة استخدامه . بالنسبة للصاروخ يمكنه أن يخترق مواضع محددة من برج الأبرامز وهيكلها ، بالتأكيد ليس منها منطقة القوس الأمامي .
