رد: هل للطيار دور ام انه مجرد (قتال محسوم)!!!!
تسليح المقاتلة إف-16
AGM-65 Maverick المافريك
صاروخ جو أرض موجه بالاشعة تحت الحمراء وهو فعال ضد العديد من الأهداف التكتيكية بما في ذلك الدروع والدفاعات
الجوية والسفن وومنشئات تخزين الوقود، يعتمد صاروخ إيه.جي.إم-65 مافريك في
توجيهه على نظام تتبع حراري وهو يزن 300 كيلو جرام وبطول 2.49 متر، وقد دخل
الصاروخ في الخدمة عام 1972.
التكلفة : A-model
48 الف دولار
G-model
269 الف دولار

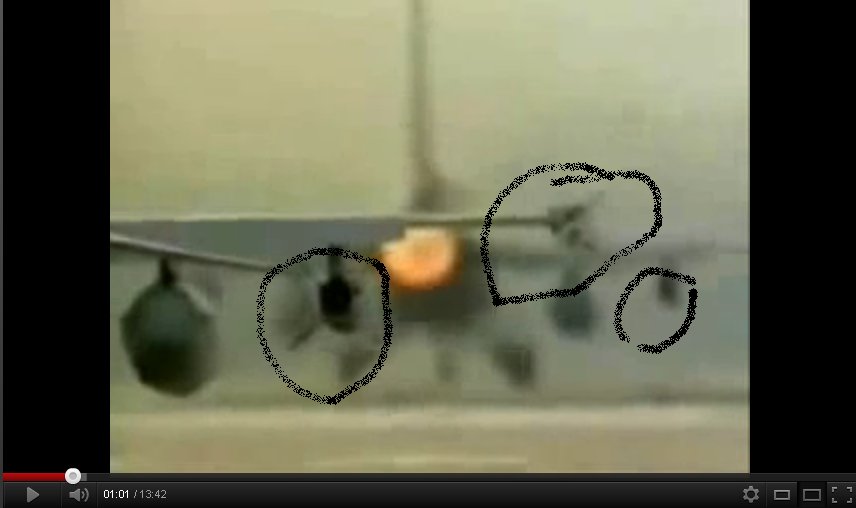

الثواني الاخيرة للمافريك قبل ضربه الهدف
اماكن تحميل الصاروخ علي الطائرة اف 16
الطول :98 بوصة
الوزن : تتراوح نسخ الصاروخ بين 210كجم الي 307 كجم
المدي : 1 الي 16 كيلومتر
=======================
الهاربون AGM-84 Harpoon
صاروخ مضاد للسفن يعمل في كل انواع المناخ

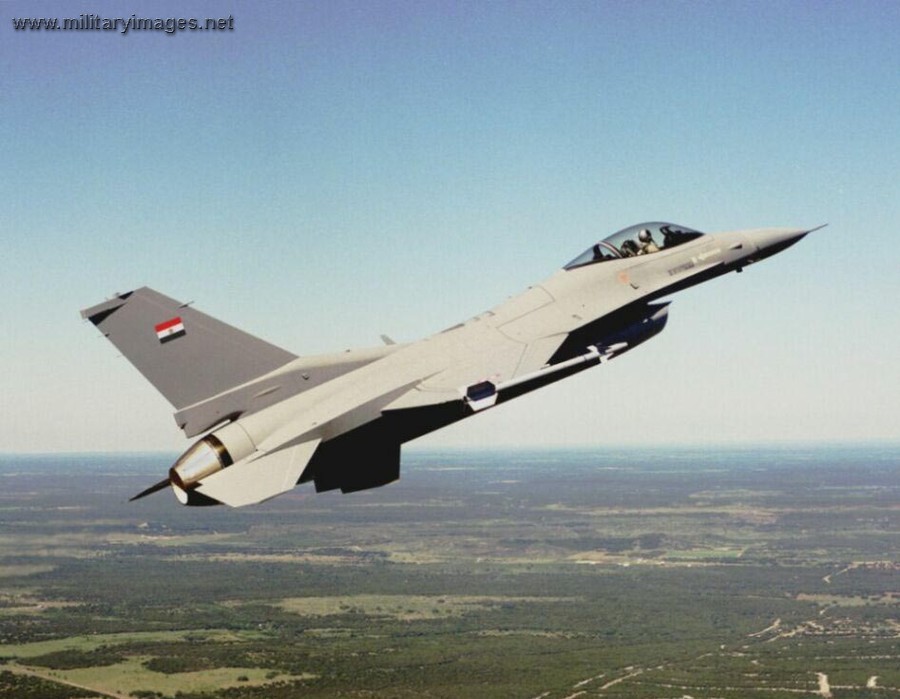

هاربون مصري
اماكن تعليق الصاروخ علي الطائرة اف 16
يستخدم فقط في عدد محدود من البلدان : تشيلي& مصر& اليونان& اسرائيل & عمان & كوريا الجنوبية & تركيا & تايون & الامارات & امريكا
الطول : ما بين 3.85 متر الي 4.37 متر حسب النسخة
المدي ما بين 93 كم الي 315 كم حسب النسخة
ملحوظة النسخة المصرية- الصورة السابقة - (L) مداها 280 كم
السرعة : 0.85 ماخ
تكلفة الصاروخ الواحد : 527 الف دولار
==============
الإمرام AIM-120 AMRAAM
صاروخ جو - جو خارج المدى المنظور (
BVR) متوسط المدي ، يوجه صاروخ إمرام بتوجيه راداري نشط
له سرعة تفوق سرعة الصوت بدرجة عالية high-supersonic
يعمل ليلا ونهارا
- له القدرة علي التعامل به مع اكثر من هدف
- له قدرة اعتراضية في القتال القريب
Dogfight
- سعر الصاروخ الواحد : 386 الف دولار
الإمرام اثناء اطلاقه
عدد النسخ : ثلاث نسخ مطورة
AIM-120A
AIM-120B, Rb 99
AIM-120C
طائرة اف-16C تطلق امرام
اماكن تعليق الصاروخ علي الطائرة إف -16
اول ضربة للصاروخ امرام من اف-16
كانت تستهدف طائرة QF-102 بدون طيار
واسقتطها (اسقاط كامل ) علي الرغم من ان الصاروخ
لم يكن يحمل راسا حربيا
مواصفات
الطول : 3.66 متر
الوزن : 150.75 كجم
المدي : الي 48 كم
السرعة : 4 ماخ ( 4 اضعاف سرعة الصوت )
========================
صاروخ سبارو AIM-7 Sparrow
صاروخ جو-جو متوسط المدي يعمل بالتعقب الراداري شبه النشط
- يحمل راس حربيا شديدةالانفجار
- يسترشد باشارات الراديو RF-signals الصادرة من الطائرة المطلقة له
- منه نسخة بحرية تسمي RIM-7 Sea Sparrow
الاصدارات : له العديد من الاصدارات والنسخ
AIM-7A الاصدار الاول
AIM-7B استخدم علي الاف-5 وتم الغاؤه عام 1958
AIM-7C &AIM-7d & AIM-7E 1963
AIM-7F, RIM-7F 1972
AIM-7G تم تصميمه للعمل علي F-111D ولكن لم يتم انتاجه
AIM-7M, RIM-7M 1982
AIM-7N تم تصميمه لاجل الاف 15 لكنه لم يتم انتاجه
AIM-7R, RIM-7R التصميم الاحدث 1990 يستخدم نظامين الراداري + IR
اف -16 تطلق سبارو
اماكن تحميل الصاروخ علي الطائرة اف -16
المواصفات
الطول : من 3.66 متر الي 3.74 متر علي حسب الاصدار
الوزن : من 65 كجم الي 105 كجم حسب الاصدار
المدي : 30 كم ما عدا النسخ الاولية كان مداها من 10-11 كم
السرعة : 4 ماخ
سعر الصاروخ الواحد : 125 الف دولار
===========================
سايدوندر AIM-9 Sidewinder
صاروخ جو-جو قصير المدي
Short Range Air-to-Air Missile
مزود بباحث حراري يحمل راس حربية عالية التفجير
ونظام ارشادي يعمل بالشعة تحت الحمراء
تم تطوير نسخة منه ليصبح ارض - جو يسمي شابرال
Chaparral
الاصدارات
AIM-9, AIM-9A, AIM-9B
النسخ الاولي الاصلية المدي 3.2 كم
AIM-9C/D
ذا مدي اكبر ونظام ارشادي احدث
المدي : 17.7 كم
AIM-9E, AIM-9E-2
الكترونيات احدث قامت بزيادة سرعة الصاروخ
وتم تحديث النظام الارشادي ونظم التحكم بالصاروخ
مما ادي الي زيادة في مدي الصاروخ وزيادة القدرة العمودية للمناورة
المدي : 17.7 كم
اف -16 تحمل سايدوندر اصدار AIM-9E
AIM-9G/H
يعتبر او اصدار يعتمد علي اسلوب SEAM
يعمل في جميع انواع الطقس مع سطح دلتا مضاعف اعطاه قدرة اكبر للمناورة بالمقارنة بالاصدارات السابقة
المدي : 17.7 كم
AIM-9J, AIM-9J-1, AIM-9J-3, AIM-9N, Rb 24
اصدار يعتمد علي مولد غازي
- يتم التضحة بمدي الصاروخ من اجل البلوغ الي سرعة اكبر
المدي : 14.5 كم
AIM-9L/M, AIM-9M-7, Rb 74
نظام ارشادي احدث من السابق
المدي : 17.7 كم
AIM-9P, AIM-9P-1, AIM-9P-2, AIM-9P-3, AIM-9P-4
يمتاز بموتور احدث وفتيل اشعال احدث بالاضافة الي دقة اعلي
المدي : 17.7 كم
اف-16 باكستانية تحمل سايدوندر اصدار AIM-9P
AIM-9X
اخر اصدار من السايدوندر 2001
تفادي عيوب الاصدارات السابقة وله مناورة اعلي
المدي : 26 كم
اماكن تحميل السايدوندر علي الاف-16
المواصفات
الطول : 2.83 متر الي 3.02 حسب النسخة
الوزن : 70.4 كجم الي 88.5 كجم حسب النسخة
السرعة : اول ثلاثة اصدارات 1.7ماخ اما باقي الاصدارات فتصل السرعة الي اكثر من 2.5 ماخ
================
GBU-31 and GBU-38 JDAM
ذخائر حربية موجهة
اف 16 بلوك40 تسقط قنبلة جدام
مكان تثبيت القنبلة علي الاف 16
اف 16 تسقط زوج قنابل نوع GBU-31 JDAM
نظام التوجيه : GPS
المواصفات حسب الاصدار
GBU-31(V)1/B
الطول : 3.879 متر
الوزن : 946 كجم
المدي : 8-24 كم
GBU-31(V)3/B
الطول :3.774 متر
الوزن :981 كجم
المدي : 8-24 كم
GBU-38/B
الطول :2.353 متر
الوزن :253 كجم
المدي : 8-24 كم
=================
Matra R.550 Magic 2
صاروخ جو-جو فرنسي تم اضافته الي طائرة الاف 16 من قبل القوات الجوية الباكستانية
الطول :2.72 متر
الوزن : 89 كجم
المدي : 0.3 الي 15 كم
نظام التوجيه : بالاشعة تحت الحمراء
================
Rafael Python 3
صاروخ جو -جو اسرائيلي الصنع
الوزن 103.6 كجم
الطول : 3.1 متر
المدي : 15 كم
السرعة : 3.5 ماخ
نظام التوجية : الاشعة تحت الحمراء
===============
