دراجانوف

[حمزة مجاهد]

السلام عليكم ارجو من الاخواه ان يفيدونا فى شرح نظام المنظار الخاص بل درجانوف فا عند النظر داخل المنظار تجد ثلاث علمات شبه المثلث وعلى الجانب يوجد ارقام من رقم اثين الى رقم عشره ما الفائده منها؟وهل من الممكن تركيب المنظار على بنادق اخره مثل اللبندقيه الالمانيه تصنيع عام 1940 المستعمله فى الحرب العالميه؟



[ahmad alotibi]

رد: دراجانوف



[حمزة مجاهد]

رد: دراجانوف

مشكور اخى الكريم ولاكنى لم افهم فائدة الارقام من اثنان الى عشره التى فى الجانب الايسر؟العلمات فى المنصف فهمت كيفية استعملها اما الارقام ما الفائده منها؟ولك منى كامل الشكر والتقدير



[حمزة مجاهد]

رد: دراجانوف

اسف ولكن لى سوأل اخر يوجد رقم 10 على الجانب الايمن والايسر افهم من ذالك انها تعنى مسافة عشر امتار وشكرن لكم



[Dragunov]

رد: دراجانوف

السلام عليكم

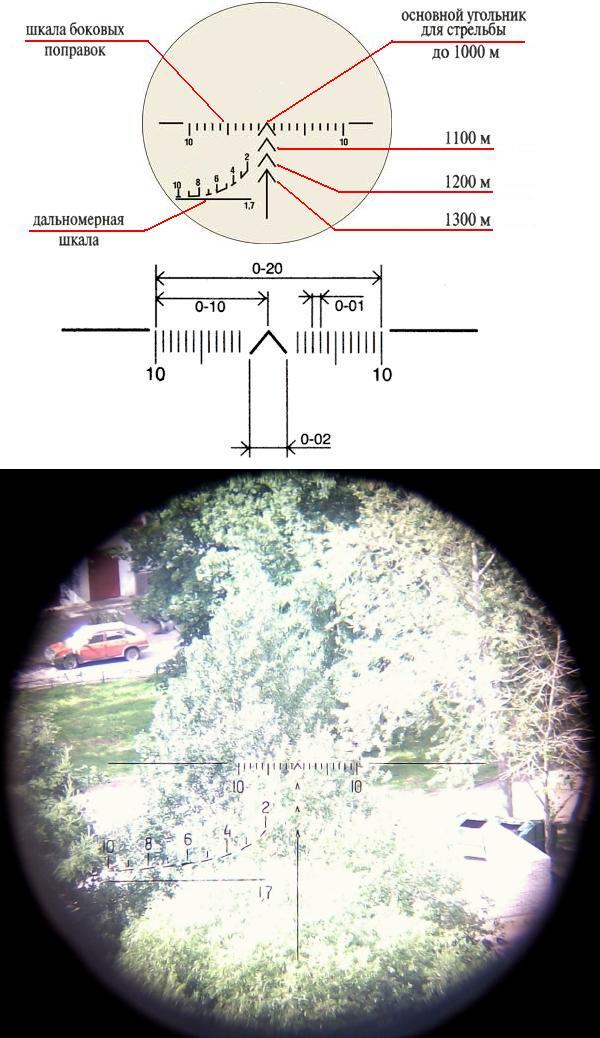

بالنسبة للمنضار PSO-1 ساقوم بشرحه باللثال الاتي :

لدينا هدف عبارة عن جندي واقف تقوم بوضع احد الارقام من 2 الي 10 اعلي الهدف لمعرفت بعد الهدف في الصورة هذه بعد الهدف 400 متر

الان تقوم بستخدام المثلت للتصويب حيث هدف علي نعد 400 متر تستخم نطاق المثلت الاول لهدف علي بعد 1400 متر استخدم المثلت الرابع



[Dragunov]

رد: دراجانوف

اسف ولكن لى سوأل اخر يوجد رقم 10 على الجانب الايمن والايسر افهم من ذالك انها تعنى مسافة عشر امتار وشكرن لكم

لا
هذه الارقام تستخدم لمعرفت عرض الاهداف كما تستخدم لقنص اماهداف المتحركة
بالنسبة للعرض مثلا هدف عرضه 5 امتار و يحتل حيز 10 درجات يعني عده 500 متر



[مقاتل جريح]

رد: دراجانوف

الارقام من 2 الي 10 من اجل تحديد بعد جسم طوله 1.7 من 200م الي 1000م
1.7 م متوسط طول الانسان



[الراية]

رد: دراجانوف

شكرا لكم استفدت صراحة



[حمزة مجاهد]

رد: دراجانوف

لا
هذه الارقام تستخدم لمعرفت عرض الاهداف كما تستخدم لقنص اماهداف المتحركة
بالنسبة للعرض مثلا هدف عرضه 5 امتار و يحتل حيز 10 درجات يعني عده 500 متر

الف الف شكر لك اخى الكريم استفدت من شرحك الكثير



[حمزة مجاهد]

رد: دراجانوف

الارقام من 2 الي 10 من اجل تحديد بعد جسم طوله 1.7 من 200م الي 1000م
1.7 م متوسط طول الانسان

لك الشكر اخى بارك الله فيك



[حمزة مجاهد]

رد: دراجانوف

السلام عليكم ايها الاخواه الافاضل بعد البحث والتدقيق اردة ان اخذ رئيكم فى امر ما وهوا انى شاهد هذه القناصه الرائعه مع بعض الاخوه الليبين اثناء زيارتى الى ليبيا ولاكن الشى العجيب هوا ان هذه القناصة لا تحمل اى رمز او علامه تثبت مصدرها لا يوجد عليها سوا svd فقط لا غير وبعض الارقام ؟هل هذا شىء عادى ام انهه شاذا فاخلال بحثى شاهدة علامة مثلث وداخله سهم اما هذه البندقيه التى شاهدتتها لا يوجد بيها اى شىء وللعلم هذه البندقيه فى حاله رائعه تبدو كانها لم تطلق طلقه واحده ارجو ان تفيدونا



[دون سيلفاتور]

رد: دراجانوف

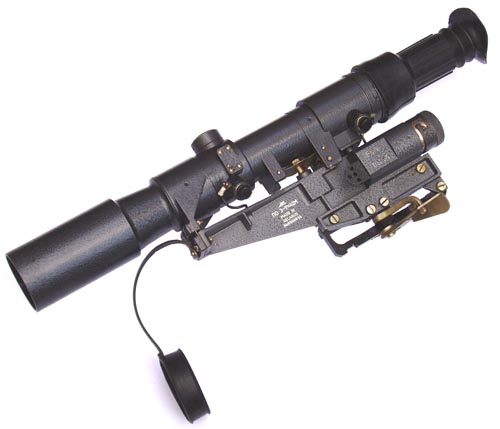

احد اصدقائي عطلت عليه الرؤيه في المنظار (حصل مثل الرطوبه من داخل المنظار) فقام بطلب هذا المنظار من النت ..

منظار رااااائع بمعنى الكلمه , تقدر تقرب وتبعد ويحسب لك المساقه بطريقه أسهل وتقدر تشوف الشعيرات بليل


لكن المشكله انه غالي نوعا ما وأحسه أثقل من العادي



[مداوي]

رد: دراجانوف

السلام عليكم ارجو من الاخواه ان يفيدونا فى شرح نظام المنظار الخاص بل درجانوف فا عند النظر داخل المنظار تجد ثلاث علمات شبه المثلث وعلى الجانب يوجد ارقام من رقم اثين الى رقم عشره ما الفائده منها؟وهل من الممكن تركيب المنظار على بنادق اخره مثل اللبندقيه الالمانيه تصنيع عام 1940 المستعمله فى الحرب العالميه؟

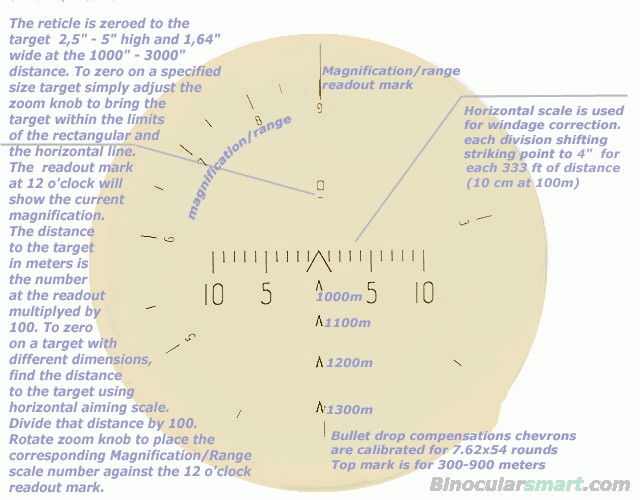

أخي الحبيب يكون منظار الدراكنوف فيه بكرتان ، إحداهما في الأعلى مدرجة من صفر لغاية رقم 10 وهذه تستخدم للمدى لغاية 1000 متر فمثلا الرقم 6 يطابق للمدى 600 متر وهذا يمثله رأس السهم الأول ( الأعلى ) من بين الأربعة أسهم أو ما تسميه شبه مثلث وكيف تحدد المدى فلديك مقدرة المدى في الجانب الأيسر السفلي وهذا ما شرحه الأخ الملازم مقاتل جريح في المساهمة اعلاه فاينما تطابق قدمي العدو مع الخط السفلي (المستقيم ) ورأس العدو الواقف لأقرب رقم على المنحني فهذا يكون تقدير المدى ولك ان تقارب الأشياء المحيطة والأقرب للعدو بتقديراتها الفعلية وتستنتج المدى المطلوب لتضع البكرة العلوية مطابقة لمدى التصويب فإن لم يكن يظهر لديك عدو واقف فتقدر مثلا إرتفاع الآليات المجاورة له أو أعمدة الكهرباء أو البنايات وغالبا ما تكون هذه لها ارتفاعات معلومة يدرسها القناص اثناء تدريباته وتاخذ منها نسبة وتناسب مع متوسط الطول للأنسان وتضرب الناتج بالمدى الذي قأته لك مقدرة المدى وتضبط بكرة المدى عليه ، وأما الأسهم الأخرى فكلما نزلت سهما زاد التصويب مائة متر حتى يبلغ المدى 1400متر وهو غير فعال ولكن قد يستخدم لإرباك العدو او مشاغلته في هذا المدى فالإصابة بهذا المدى تكاد تكون مستحيلة بالنسبة لهذه القناص ولا تنسى ضعف الرمي بهذه المسافة لأن الرصاصة تفقد زخمها الدافع ،وهناك بكرة ثانية جانبية وهي خاصة بالنقلات للأهداف المتحركة من اليمين الى اليسار ومن اليسار الى اليمين وهذا شرحه يطول ولكن بشكل عام اضرب لك المثال التالي : فلو كنت كامن لهدف متحرك مثل سيارة عسكرية معادية فأفضل إصابة تتحقق لك وتكون بمأمن من الملاحقة هي الأصابة الجانبية لذا فإنك تقدر المدى وسرعة الهدف الذي مثلا يكون امامك بشكل مسترض ويسير من يمينك بإتجاه شمالك فتحسب سرعة إطلاقتك 960 متر /ثانية ومثلا المدى المطلوب هو 500متر فتقسم 500متر على 960متر /ثاني فينتج لك 0،52من الثانية وهذه مدة وصول اطلاقتك الهدف من لحظة الإطلاق هنا يتوجب عليك حساب المسافة التي يقطعها الهدف اثناء هذه النصف ثانية لتعطي نقلة تطابق فيها الرصاصة عند وصولها على الهدف فإن كان تقديرك لسرعة الهدف هو 60كم/ساعة يعني 60000متر /اثناء 3600ثانية لأن كيلو متر =1000متر والساعة =60دقيقة والدقيقة =60ثانية ،فتضرب طرفين ×وسطين لينتج لك الأمتار المزاحة للهدف اثناء النصف ثانية لتعطيها النقلة الصحيحة بالمنظار وهنا يكون لديك النقلة هي 8،33متر يعني 8متر وثلث والثمانية تعطيها رقم داخل المدرجة الموجودة على يمين السهم العلوي والثلث تقدره انت بين الثمانية والتسعة لتضبط النقلة علما ان النقلة لديك على اليمين وعلى اليسار هي 20 متر لكل جهة وهي 10امتار موجودة لديك في مدرجة الناظور للنقلات و 10 امتار تكسبها من البكرة الجانبية يميناً ويساراً ، وفي ناظور الدراكنوف العادي شبكة إضاءة ليلية لتحديد الضلال والأشباه العسكرية في التصويب المعتم ، وتقبل مني كل التقدير



[دون سيلفاتور]

رد: دراجانوف

أخي الحبيب يكون منظار الدراكنوف فيه بكرتان ، إحداهما في الأعلى مدرجة من صفر لغاية رقم 10 وهذه تستخدم للمدى لغاية 1000 متر فمثلا الرقم 6 يطابق للمدى 600 متر وهذا يمثله رأس السهم الأول ( الأعلى ) من بين الأربعة أسهم أو ما تسميه شبه مثلث وكيف تحدد المدى فلديك مقدرة المدى في الجانب الأيسر السفلي وهذا ما شرحه الأخ الملازم مقاتل جريح في المساهمة اعلاه فاينما تطابق قدمي العدو مع الخط السفلي (المستقيم ) ورأس العدو الواقف لأقرب رقم على المنحني فهذا يكون تقدير المدى ولك ان تقارب الأشياء المحيطة والأقرب للعدو بتقديراتها الفعلية وتستنتج المدى المطلوب لتضع البكرة العلوية مطابقة لمدى التصويب فإن لم يكن يظهر لديك عدو واقف فتقدر مثلا إرتفاع الآليات المجاورة له أو أعمدة الكهرباء أو البنايات وغالبا ما تكون هذه لها ارتفاعات معلومة يدرسها القناص اثناء تدريباته وتاخذ منها نسبة وتناسب مع متوسط الطول للأنسان وتضرب الناتج بالمدى الذي قأته لك مقدرة المدى وتضبط بكرة المدى عليه ، وأما الأسهم الأخرى فكلما نزلت سهما زاد التصويب مائة متر حتى يبلغ المدى 1400متر وهو غير فعال ولكن قد يستخدم لإرباك العدو او مشاغلته في هذا المدى فالإصابة بهذا المدى تكاد تكون مستحيلة بالنسبة لهذه القناص ولا تنسى ضعف الرمي بهذه المسافة لأن الرصاصة تفقد زخمها الدافع ،وهناك بكرة ثانية جانبية وهي خاصة بالنقلات للأهداف المتحركة من اليمين الى اليسار ومن اليسار الى اليمين وهذا شرحه يطول ولكن بشكل عام اضرب لك المثال التالي : فلو كنت كامن لهدف متحرك مثل سيارة عسكرية معادية فأفضل إصابة تتحقق لك وتكون بمأمن من الملاحقة هي الأصابة الجانبية لذا فإنك تقدر المدى وسرعة الهدف الذي مثلا يكون امامك بشكل مسترض ويسير من يمينك بإتجاه شمالك فتحسب سرعة إطلاقتك 960 متر /ثانية ومثلا المدى المطلوب هو 500متر فتقسم 500متر على 960متر /ثاني فينتج لك 0،52من الثانية وهذه مدة وصول اطلاقتك الهدف من لحظة الإطلاق هنا يتوجب عليك حساب المسافة التي يقطعها الهدف اثناء هذه النصف ثانية لتعطي نقلة تطابق فيها الرصاصة عند وصولها على الهدف فإن كان تقديرك لسرعة الهدف هو 60كم/ساعة يعني 60000متر /اثناء 3600ثانية لأن كيلو متر =1000متر والساعة =60دقيقة والدقيقة =60ثانية ،فتضرب طرفين ×وسطين لينتج لك الأمتار المزاحة للهدف اثناء النصف ثانية لتعطيها النقلة الصحيحة بالمنظار وهنا يكون لديك النقلة هي 8،33متر يعني 8متر وثلث والثمانية تعطيها رقم داخل المدرجة الموجودة على يمين السهم العلوي والثلث تقدره انت بين الثمانية والتسعة لتضبط النقلة علما ان النقلة لديك على اليمين وعلى اليسار هي 20 متر لكل جهة وهي 10امتار موجودة لديك في مدرجة الناظور للنقلات و 10 امتار تكسبها من البكرة الجانبية يميناً ويساراً ، وفي ناظور الدراكنوف العادي شبكة إضاءة ليلية لتحديد الضلال والأشباه العسكرية في التصويب المعتم ، وتقبل مني كل التقدير

مشالله عليك الله ينفعك بما علمك



[fighttonight]

رد: دراجانوف

عزيزي دون سيلفاتور ...المفروض اننا نسألك أنت الان
فشخص مثلك لديه بندقية ماوزر ألمانية عليه أن يحكي لنا تجربته معها
كيفية الاطلاق و مدى الاصابة و دقتها



[دون سيلفاتور]

رد: دراجانوف

عزيزي دون سيلفاتور ...المفروض اننا نسألك أنت الان
فشخص مثلك لديه بندقية ماوزر ألمانية عليه أن يحكي لنا تجربته معها
كيفية الاطلاق و مدى الاصابة و دقتها

اهلا وسهلا ياريس !
كان لدي ماوزر , (ليست ماوزر بل m48 ألمانية الصنع ونسميها عيلمان) , وقد بعتها ...
ثم اشتريت موشن ناجانت(يسمى عندنا التشيكي مع انها روسية) , مثل هذه :

وهي راااااائعه بحق ودقيقه وعملية جدا ولا يعيبها الا المنظار فهو غير عملي (اشتريت لها من النت وصلة لتركيب منظار عادي لكن لم ينفع حيث ان الوصلة تؤثر على اعادة التلقيم )




والان اجمع علشان الشاخوفه , لا يعلى عليها



[مداوي]

رد: دراجانوف

اهلا وسهلا ياريس !
كان لدي ماوزر , (ليست ماوزر بل m48 ألمانية الصنع ونسميها عيلمان) , وقد بعتها ...
ثم اشتريت موشن ناجانت(يسمى عندنا التشيكي مع انها روسية) , مثل هذه :

وهي راااااائعه بحق ودقيقه وعملية جدا ولا يعيبها الا المنظار فهو غير عملي (اشتريت لها من النت وصلة لتركيب منظار عادي لكن لم ينفع حيث ان الوصلة تؤثر على اعادة التلقيم )




والان اجمع علشان الشاخوفه , لا يعلى عليها

أخي نعم الرأي هو ، هي خفيفة وقوية وواثقة ، والله تعالى يعينك على جمع مبلغها وينولك اياها قريباً باذنه تعالى
ولك مني كل التقدير



[مداوي]

رد: دراجانوف

مشالله عليك الله ينفعك بما علمك

شكراً لك أخي العزيز ، نسال الله تعالى ذلك ونسأله تعالى التوفيق لما يحب ويرضى
ولك مني كل التقدير



[sinper20]

رد: دراجانوف

بالنسبة لتصفير النمطار اشرح لنا عملية التصفير بالتكات على عجلتين المدى والاتجاه



[محررالاقصى]

رد: دراجانوف

هذا جزء نريد البقيه
