باسم الله الرحمن الرحيـــــم

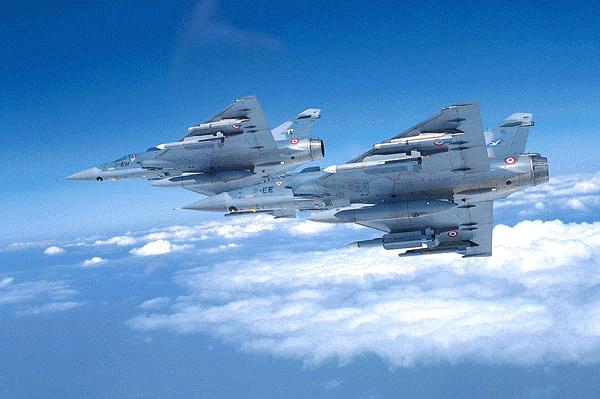

Dassault Mirage 2000 weapons systems






في بداية السبعينات و مع تقادم طرازات الميراج III و V بدأت الأوساط الفرنسية بالتفكير في انشاء طائرة حديثة تستجيب الى احتياجات فرنسا الدفاعية و تكون العمود الفقري لسلاح الجو الفرنسي على مدى عقود و في العاشر من مارس 1978 كان أول ظهور للسراب المقاتل و بعد ذلك بـ 6 سنوات دخلت الخدمة الرسمية في الجيش الفرنسي حيث تم تصنيع 315 نسخة للجيش الفرنسي اضافة الى 286 نسخة تم تصديرها الى 8 دول أخرى ....
تتميز الميراج 2000 بتسليحها الفريد و بقدرتها الهائلة على التأقلم مع كافة اجيال الأسلحة ...و في هذا الموضوع سأضع بين يديكم القدرات التسليحية للسراب المقاتل ....





صواريخ جــو _ جـــو
لدى الميراج 2000 ترسانة محترمة من صواريخ القتال الجوي...


R530 D




صاروخ جو جو للقتال القريب و المتوسط بنمط توجيه نصف ايجابي :
الطول : 3.8 م
القطر: 263 مم
الوزن: 270 كلغ
التوجيه : نصف ايجابي و معتمد على المعلومات القادمة من الطائرة الملقية SARH
المدى: 40 كلم
السرعة : ماخ 4.5
الأرتفاع: 24400 متر
دخول الخدمة: 1987

R550 MAGIC 2



صاروخ جو جو حراري للقتال القريب و هو يعمل على الوقود الصلب (بروبيغول) و تحمله الميراج على نقطتي تعليق :
الطول : 2.75 م
القطر : 157 مم
الوزن : 89 كلغ
التوجيه : حراري سلبي IR
المدى : من 500 م الى 15 كلم
السرعة : ماخ 2.7
الأرتفاع : 11000 م
دخول الخدمة : 1986


MICA EM




صاروخ جو جو ARH للقتال الجوي و تحمله الميراج على 4 نقاط تعليق :
الطول : 3.10 م
القطر : 160 مم
الوزن عند الأطلاق: 112 كلغ
التوجيه : ARH (Active Radar Homing) ما يعطيه استقلالية في اعتراض و ضرب الأهداف مع ميزة الإعاقة الكهرومغناطيسة EM (ElectroMagnetique)
المدى : 60_ 80 كلم
السرعة : ماخ 4.5
الأرتفاع الأقصى : 11 كلم
دخول الخدمة : 1996
يعد الكيكا الصاروخ الفرنسي الأول على لائحة الجو-جو لحد الآن و لديه مكانة محترمة بين الصواريخ العالمية





MICA IR

النسخة الحرارية من المايكا و هي بنفس الخصائص الا أن توجيهها طبعا سلبي و عبر الأشعة ما تحت الحمراء
دخول الخدمة : 2000



بالإضافة الى امكانية حمل الصاروخ البريطاني Sky Flash



Sky Flash





الطول : 3.68 م
القطر : 203 مم
الوزن : 193 كلغ
الشحنة : 39.5 من الـ HE الشديدة الإنفجار
السرعة : ماخ 4
المدى : 37 كلم
التوجيه : راداري نصف ايجابي SARH



الصواريخ جـــو أرض
تحمل الميراج صواريخ جو أرض عالية الدقة ما يجعلها من مقاتلات القصف الأرضي الأقوى في العالم ...

MBDA APACHE



صاروخ الأباتشي صاروخ تكتيكي فعال جدا و هو من فئة الصواريخ الجوالة Cruise يتميز بانخفاض بصمته الرادارية الى حد كبير ما يضمن له عدم الكشف و سبيلا آمنا الى هدفه :
الدفع : محرك TURBO
الطول : 5.10 م
العرض : 2.85 م
السرعة : 1000 كلم / الساعة حوالي ماخ 0.8
الوزن : 1230 كلغ
المدى: 150 كلم
التوجيه : عبر الأقمار الأصطناعية GPS
دخول الخدمة : 2001



MBDA AS30 L




صاروخ جو أرض ليزري قادر على اختراق مترين من الأسمنت المسلح قبل الأنفجار
الطول : 3.65
القطر : 342 مم
الوزن : 520 كلغ
الشحنة :240 كلغ
السرعة : ماخ 1.2
المدى : + 18 كلم
التوجيه : ليزري

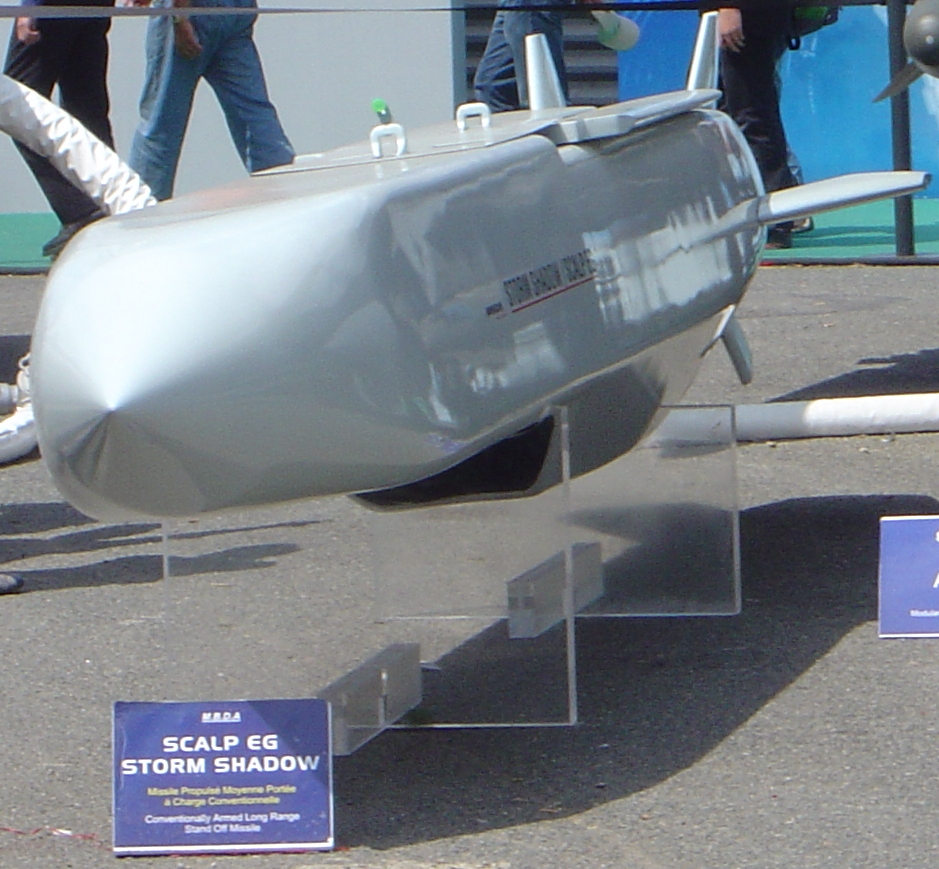

SCALP EG




صاروخ السكالب النسخة الفرنسية للستورم شادو و يعد آخر جيل من الصواريخ التكتيكية يتميز بدقة الإصابة و بطيرانه المنخفض ما يظمن له حماية فريدة عن الرادارات المعادية ، عند اقترابه من الهدف يقوم بانقضاض أخير و ســاحــق :

الطول : 5.10 م
العرض : 2.85
الوزن : 1300 كلغ
المدى : + 250 كلم
السرعة : ماخ +0.8
التوجيه : عبر الــ GPS/INS/TERPROM
دخول الخدمة : 2002
هناك أيضا نسخة منه تدعى Black Shaheen تتسلح بها الميراج 2000 الأمارتية



ARMAT


تتزود الميراج أيضا بصواريخ armat المضادة للرادارات و تعد هذه الصواريخ من الأنجح في العالم اذ لديه تقنيات عالية في التخلص من التشويش الراداري بحيث له امكانية الأستمرار في مساره بعد انقطاع الأشعة الرادارية من الهدف :
الطول : 3.9 م
القطر : 400 مم
المدى : 120 كلم
الوزن : 550 كلغ
الشحنة : 150 كلغ
السرعة : 1.025 كلم / سا حوالي ماخ + 0.85
التوجيه : سلبي
دخول الخدمة : 1984
و هو يعمل على متن الميراج 2000 D و الميراج 2000 -5


ASMP





الـ ASMP صاروخ استراتيجي نووي يحمل على الـميراج N و الرافال ايضا و لديه قوة تدميرية هائلة وهو من أفضل الصواريخ الاستراتيجية المحمولة جوا :
الطول : 5.40 م
القطر : 35 سم
السرعة : ماخ 3
المدى الأقصى : 350 كلم
الشحنة : رأس نووي نوع TN -81 بقوة تدميرية 100 –300 كيلو طن
دخول الخدمة : 1986

القنـــــــابل الموجهـــــة
تحمل الميراج عدة أنواع من القنابل الموجهة بالليزر لكن أكثرها استعمالا هو الـ BGL 1000 و الـ BGL 400 و قنابلالــ AASM (Sajem) بنسختيها 125 كلغ و 250 كلغ


BGL 1000



الطول : 4.36
القطر : 1.71
الوزن: حوالي الألف كلغ (تحديدا 977 كلغ )
المدى: 10 كلم في حالة الأطلاق من علو كبير و 5 كلم كمدى أدنى
التوجيه : عبر الليزر
تستعمل على الميراج D

وهناك نسخ أصغر حجما كالـ BGL 400 (بزنة 400 كلغ ) و الــ BGL 250 (بزنة 250 كلغ )





AASM Sagem


الــ AASM قنابل موجهة حديثة العهد تتميز بالدقة العالية نسبة الأصابة 96 % و أنظمة توجيهها المتطورة دخلت الخدمة عام 2006 و كان أول إطلاق ميداني في أبريل من هذه السنة في أفغانستان من على طائرات الرافال... لكنها مجهزة أيضا للعمل على الميراج 2000 و الأف 1 و هي من نسختين 250 كلغ و 125 كلغ
المدى : من 15 الى 50 كلم حسب ارتفاع الطائرة
الوزن : 250 _ 125 كلغ
التوجيه : عبر الــ GPS /INS/ او عبر الأشعة ما تحت الحمراء IR

هذا إضافة الى قنابل BAM و BAT للقصف التكتيكي و العاملة على الميراج 2000 N


الصواريخ جو_ بحر

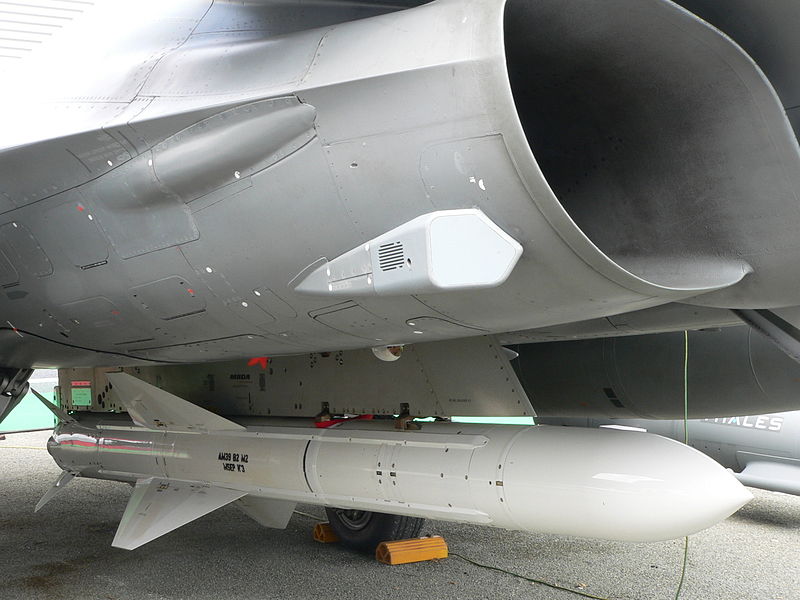

AM39 EXOCET


بالنسبة لصواريخ الجو- بحر فان الميراج تتسلح أساسا بالصاروخ المضاد للأهداف البحرية EXOCET من أشهر الصواريخ جو بحر في العالم و من أكثرها فتكا :
الوزن: 670 كلغ
الشحنة : شحنة HE شديدية الأنفجار 165 كلغ
الطول : 4.69
القطر: 0.35 م
التوجيه : ايجابي في نهاية المسار
المدى : 70 كلم
السرعة : ماخ 0.9

___________________________________________

تحيــــاتــــي ...Ibn zyad

التعديل الأخير:
إنضم
7 أكتوبر 2007
المشاركات
917
التفاعلات
60 0 0
بالفعل الذخائر الفرنسية قمة القوة والدقة .. خصوصا الجيال الحديثة من الصواريخ جو-جو (ميكا) وجو-ارض (ستورم شادو-سكالب) ..
شكرا اخي على الموضوع الجميل


صاعقه

عضو
إنضم
14 مارس 2008
المشاركات
1,599
التفاعلات
5 0 0
ما هى انواع الصواريخ للميراج الموجوده فى مصر اذا تكرمت اخى


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,790
التفاعلات
40,980 35 0
الدولة
Egypt
الإكسوسيت جو سطح بس غير كده ما قدرش أفيدك


Ibn zyad

خـــــبراء المنتـــــدى
إنضم
24 فبراير 2008
المشاركات
2,012
التفاعلات
6,536 20 0
على فكرة هذه صورة الصــاروخ AS30L جو ارض على متن الميراج 2000 D




wanass

عضو مميز
إنضم
6 نوفمبر 2007
المشاركات
880
التفاعلات
37 0 0
شكراااا أخي ابن زياد على الموضوع الجميل جدا


ADNANE/RMAF

عضو
إنضم
16 مايو 2008
المشاركات
496
التفاعلات
3 0 0
الميراج جبارة وساحقة لاهي ولاالصواريخ المركبة عليها

موضوع جميل تستحق الثناء عليه

التعديل الأخير:

ADNANE/RMAF

عضو
إنضم
16 مايو 2008
المشاركات
496
التفاعلات
3 0 0
اود فقط ان اعرف اخي ابن زياد اي نوع من هذه يتوفر عليها المغرب ام ان هناك انواع اخرى ليست مذكورة


Ibn zyad

خـــــبراء المنتـــــدى
إنضم
24 فبراير 2008
المشاركات
2,012
التفاعلات
6,536 20 0
اود فقط ان اعرف اخي ابن زياد اي نوع من هذه يتوفر عليها المغرب ام ان هناك انواع اخرى ليست مذكورة

ســــلام

يتوفر المغرب على ذخائر عدة لطائراته أف1و من بينها الصاروخ الحراري ماجيك 2 و الآر 530 D هذا بالأضافة الى صواريخ الميكا بنسختيها
كما يتوفر على القنابل الموجهة فئة A2SM 250-125 و قنابل غير موجهة من نوع BGL 250 كما يتوفر على صواريخ الاكسوسيت AM39 جو سطح ... الخ

التعديل الأخير:

Ibn zyad

خـــــبراء المنتـــــدى
إنضم
24 فبراير 2008
المشاركات
2,012
التفاعلات
6,536 20 0
ADNANE/RMAF;54845[SIZE=4 قال:
ام ان هناك انواع اخرى ليست مذكورة [/size]

بالنسبة للأسلحة فهذا صحيح انني لم اذكر بعض الأسلحة عن قصد ...و السبب لأنها قديمة و بعضها خرجت من الخدمة كالــ R530 و R530 F و هما نسختين بدائيتين للأر 530 D ....و كذلك قذائف الأسقاط الحر Belouga و Durandal التي عفى عنها الزمن ... و عوضت بالــ BGL و الــ A2SM الموجهة ...
و تمنياتي لك بالتوفيق اخي

التعديل الأخير:
إنضم
24 فبراير 2008
المشاركات
674
التفاعلات
1,881 2 0
انا اعرف انا مصر و الامارات العربية الممتحدة هما التان تملك هذه المقاتلات
لكن لدي سؤال هل المغرب يمتلك الميراج 2000


Ibn zyad

خـــــبراء المنتـــــدى
إنضم
24 فبراير 2008
المشاركات
2,012
التفاعلات
6,536 20 0
انا اعرف انا مصر و الامارات العربية الممتحدة هما التان تملك هذه المقاتلات
لكن لدي سؤال هل المغرب يمتلك الميراج 2000

طالما ليس هناك دليل (خبر) حول الصفقة أو دليل منطقي عن اقتناءها ....فحتى تحديث الأف1 جعلها تحمل معظم اسلحة الــ 2000 ما عدا طبعا الصواريخ النووية و الجوالة .... إذن منطقيا تحديث الأف 1 أقفل الباب على الــ 2000 ... المهم هذه المعادلة تقودنا الى جواب و هو عدم امتلاك المغرب لها ....
ســـلام

ا

الطيار المغربي

ســــلام

يتوفر المغرب على ذخائر عدة لطائراته أف1و من بينها الصاروخ الحراري ماجيك 2 و الآر 530 D هذا بالأضافة الى صواريخ الميكا بنسختيها
كما يتوفر على القنابل الموجهة فئة A2SM 250-125 و قنابل غير موجهة من نوع BGL 250 كما يتوفر على صواريخ الاكسوسيت AM39 جو سطح ... الخ


نعم أخي يبن زياد معلومات صحيحة ولكن البعض لا يعرف ماهي الأسلحة التي يمتلكها وكمثال الكل يدن المغرب أن عنده ميراج ف 1 ولكن نسو أن حتي ف 16 لديه


deadmotion011

عضو
إنضم
9 يونيو 2008
المشاركات
385
التفاعلات
6 0 0
أول مرة أعرف أن الميراج بالقوة دي
أنا كنت فاكرها طيارة نص كم

إنضم
2 مارس 2008
المشاركات
263
التفاعلات
6 0 0
الموضوع رائع بس ياريت الموضوع القادم تذكر فيه الميراج2000 9 والمعوقات التى تقف امام القوات الجوية المصرية التى ترقية الميراج 2000 الى الميراج 2000 9


ma7moud

عضو
إنضم
23 سبتمبر 2008
المشاركات
125
التفاعلات
1 0 0
مشكووووووووووووووووووووورين احبائى على الموضوع الرائع ده ويا ريت ما تبخلو علينا بأشى
