الطراد الامريكي Ticonderoga
في سنة 1978 قررت الولايات طلب سفينة من فئة الطراد تجمع بين عدة خصائص مهمة في حينها وهي القوة النارية والانذار المبكر والتعامل البعيد مع الاهداف المعادية.
ومن اجل هذا أعطت الولايات المتحدة الامر بالبدأ في بناء السفينة في نفس السنة التي كان الاختيار فيها قد رسى على كل من شركة Ingalls Shipbuilding وشركة Bath Iron Works لبناء السفن.
قامت الشركتين باختيار بدن المدمرة الامريكية spruance والتي كان يرمز لها ب dd-963 كشكل رئيسي ليكون هو التصميم الاساسي للسفينة الجديدة من فئة الطراد والتي ستحمل لبابة التكنولوجيا الامريكية ساعتها وعصارة التسليح الامريكي في ذلك الوقت وحتى الان.
خرجت أول سفينة للوجود سنة 1981 وتم ادخالها للخدمة كاول طراد من الفئة تيكونديروكا سنة 1983 ليتم فيما بعد صنع 27 سفينة اخرى من نفس ...تقاعدت 5 سفن منها وبقي 22 اخرى تعمل الى يومنا هذا.

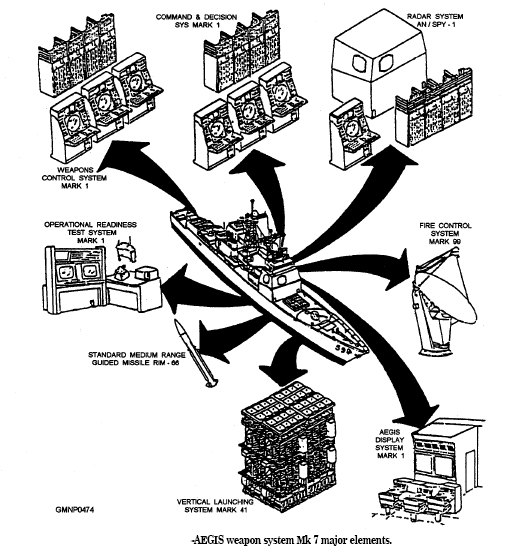

تم تجهيز السفينة باهم نضام دفاع جوي بحري في العالم وهو النضام AEGIS المتكامل الذي يعتمد على الردار متعدد المهام البعيد المدى spy 1 وعلى نضام القيادة والتحليل cds وعلى نضام العرض ads وعلى نضام التحكم بالنيران wcs.
كما تجهيز الطراد بتشكيلة واسعة من الاسلحة والتجهيزات الالكترونية واجهزة الحرب الالكترونية لتواكب متطلبات البحرية الامريكية كما ان السفينة خضعت ل 7 مراحل تطوير منذ دخولها الخدمة الى غاية اطلاق اخر طراد منها سنة 1994 وفيما يلي نستعرض تفاصيل الطراد كاملة.
1 الخصائص العامة:
بلد المنشأ : الويلات المتحدة
العدد : 27 خرج منها 5 من الخدمة وبقي 22
الشركة المصنعة : Ingalls Shipbuilding و Bath Iron Work
الطول : 173 متر
العرض : 16.8 متر
الارتفاع عن سطح البحر : 10.3 متر
الازاحة : 9754 طن
السرعة القصوى : 30 عقدة
المدى الاقصى : 13 الف كلم
المحركات : 4 محركات lm2500 من صنع جينرال الكترك.
الطافم : 27 ضابط و 340 بحري
2 التجهيزات الالكترونية وانضمة القيادة والرصد
1 اجهزة الردار :
1 الردار الرئيسي : an/spy 1 وهو ردار المسح الالكتروني السلبي بعيد المدى الذي يعتمد على نضام المصفوفة الطورية يدار بواسطة نضام aegis ويعتمد على خاصية الكشف الالي والمسح الالكتروني المتعدد .
يعمل الرادر على الموجة s باند و بنضام بحث ثلاثي الابعاد ويستطيع التعامل مع الصواريخ والاهداف الجوية بشكل متعدد في نفس الوقت.
زاوي تغطية الردار هي 360 درجة عرضا و بتغطية رأسية عموديا ومداه يتجاوز 220 ميل .
2 ردار البحث الجوي : an/sps 49 وهو ردار يعمل على الموجة l باند ومداه يتجاوز 250 ميل ويعمل على الرصد في ارتفاعات شاهقة
3 ردار البحث البحري : an/sps 73 وهو رادر بحث بحري قصير المدى يعمل على الموجتين اس واكس باند ويستطيع كشف وتتبع الاهداف الصغيرة جدا.
5 ردار ادارة النيران : AN/SPG-62 وهو الردار المسؤول عن ادارة الصواريخ والعمل على تتبعها لاهداف .
6 ردار التحكم بنيران المدافع والرشاشات : an/spq 9 وهو ردار يعمل على الموجة اكس باند وهو المسؤول عن توجيه وادراة نيران المدفيعة الرئيسية والرشاشات بما فيها الفلانكس لدفاع الجوي القصير جدا.
6 اجهزة السونار : يستخدم الطراد تشكيلة مختلفة من اجهزة السونار وهي التالية :
1 السونار الايجابي AN/SQS-53
2 السونار السلبي AN/SQR-19
3 السونار الملحق AN/SQQ-89
2 نضم الحرب الالكتروينية:
يشغل الطراد تشكيلة من انضمة الحرب الالكترونية والاعاقة المتخصصة في التشويش على ردارات و الكترونيات سفن العدو و في نفس الوقت في اعتراض المعلومات الصادرة منها والاستيلاء عليها ومنها
AN/SLQ-32 و نضام AN/SLQ-25 وانضمة اخرى غير معلنة.
3 نضم القيادة والتحكم والدفاع :
يشغل الطراد النضام ايجيس AEGIS لادراة الدفاع الجوي والتحكم وهو نضام معقد ومتطور جدا يحقق السرعة والدقة في ادراة معارك الدفاع الجوي المتطور عن طريق الدمج بين الردارات التي تعمل تحت سيطرته وبين الاجهزة العالية التكنولوحيا التي يستخدمها والتي من بينهما اجهزة كمبيوتر عالية السرعة و ايضا بالدمج بين تشكيلة صواريخ الدفاع البعيدة والمتوسطة المدى التي تعمل تحت سيطرته مما يخول ان يرصد ويعترض الاهداف من بعيدا وبطريقة الية تخوله تتبع اكثر من 100 هدف في نفس الوقت والتعامل معها .
يوجد في الطردا تشكيلة كبيرة من اجهزة الكبيوتر واجهزة التحكم العالية الدقة والسرعة والتي تشكل اساس العمل الكتروني في السفينة والتي تجعل من كل قطعة في الطراد مرتبطة ببعضها بالاضافة الى أجهزة اتصال متطورة جدا ومرتبطة بالاقمار الصناعية واجهزة الروية الكهروب بصرية eoss وانضمة تحليل البانات العالية السرعة cdlms ونضام ادراة النيران للحرب ضد الغواصات adswcs.
4 التسليح :
يحتوي على الطرد على مجمعين اطلاق لحاويات الاطلاق العمودية mk 41 vls والتي بها 122 حاضن اطلاق عمودي والتي بدورها تحتوي على ما يلي :
الصواريخ التكتيكية
حوالي 60 صاروخ تكتيكي rgm 109e أوص احد انواع التوماهوك bgm-109
الدفاع الجوي :
حوالي 62 صاروخ دفاع جوي مختلف بحيث ان كل طراد يحمل أربعة انواع صواريخ دفاع جوي وهي :
1صاروخ sm2mr او rim66
2 صاروخsm2er او rim 156
3 صاروخ sm3 او rim 161
4 صاروخ eesm او rim 162
الصورايخ المضادة لسفن :
8 صواريخ هاربون rgm 84
الاسلحة المضادة للغوصات :
1 توربيدات mk45
2 توربيدات mk 46
3 توربيدات mk50
4 القديفة الحاملة لتوربيدات astroc
المدفعية والرشاشات :
1 مدفيعين عيار 127 ملم
2 مدفعين عيار 25 ملم
3 مدفين فلانكس لدفاع الجوي
4 اربع رشاشات عيار 12.7 ملم
المروحيات :
مروحيتين سيا هوك sh 60 او mh 60
6 الاسماء :
التي في الخدمة هي :
uss Bunker Hill ويرمزلها ب CG 52
uss Mobile Bay ويرمزلها ب CG 53
uss Antietam ويرمزلها ب CG 54
uss Leyte Gulf ويرمزلها ب CG 55
uss San Jacinto ويرمزلها ب CG 56
uss Lake Champlain ويرمزلها ب CG 57
uss Philippine Sea ويرمزلها ب CG 58
uss Princeton ويرمزلها ب CG 59
uss Normandy ويرمزلها ب CG 60
uss Monterey ويرمزلها ب CG 61
uss Chancellorsville ويرمزلها ب CG 62
uss Cowpens ويرمزلها ب CG 63
uss Gettysburg ويرمزلها ب CG 64
uss Chosin ويرمزلها ب CG 65
uss Hue City ويرمزلها ب CG 66
uss Shiloh ويرمزلها ب CG 67
uss Anzio ويرمزلها ب CG 68
uss Vicksburg ويرمزلها ب CG 69
uss Lake Erie ويرمزلها ب CG 70
uss Cape St. George ويرمزلها ب CG 71
uss Vella Gulf ويرمزلها ب CG 72
uss Port Royal ويرمزلها ب CG 73
التي خرجت من الخدمة هي :
Ticonderoga CG 47
Yorktown CG 48
Vincennes CG 49
Valley Forge CG-50
Thomas S. Gates CG 51
الصور :
