Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

[تقنية]

" بسم الله الرحمن الرحيم "

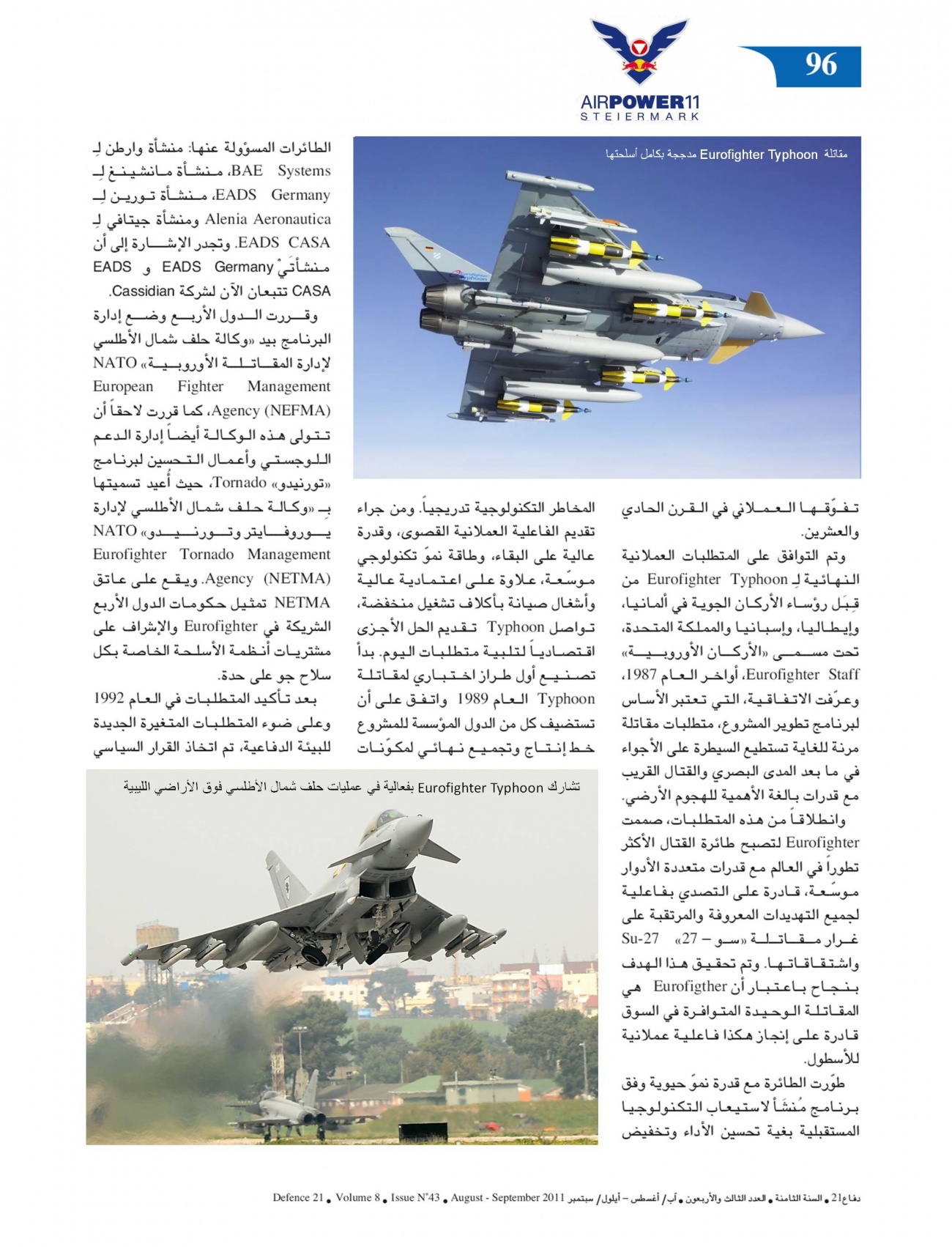

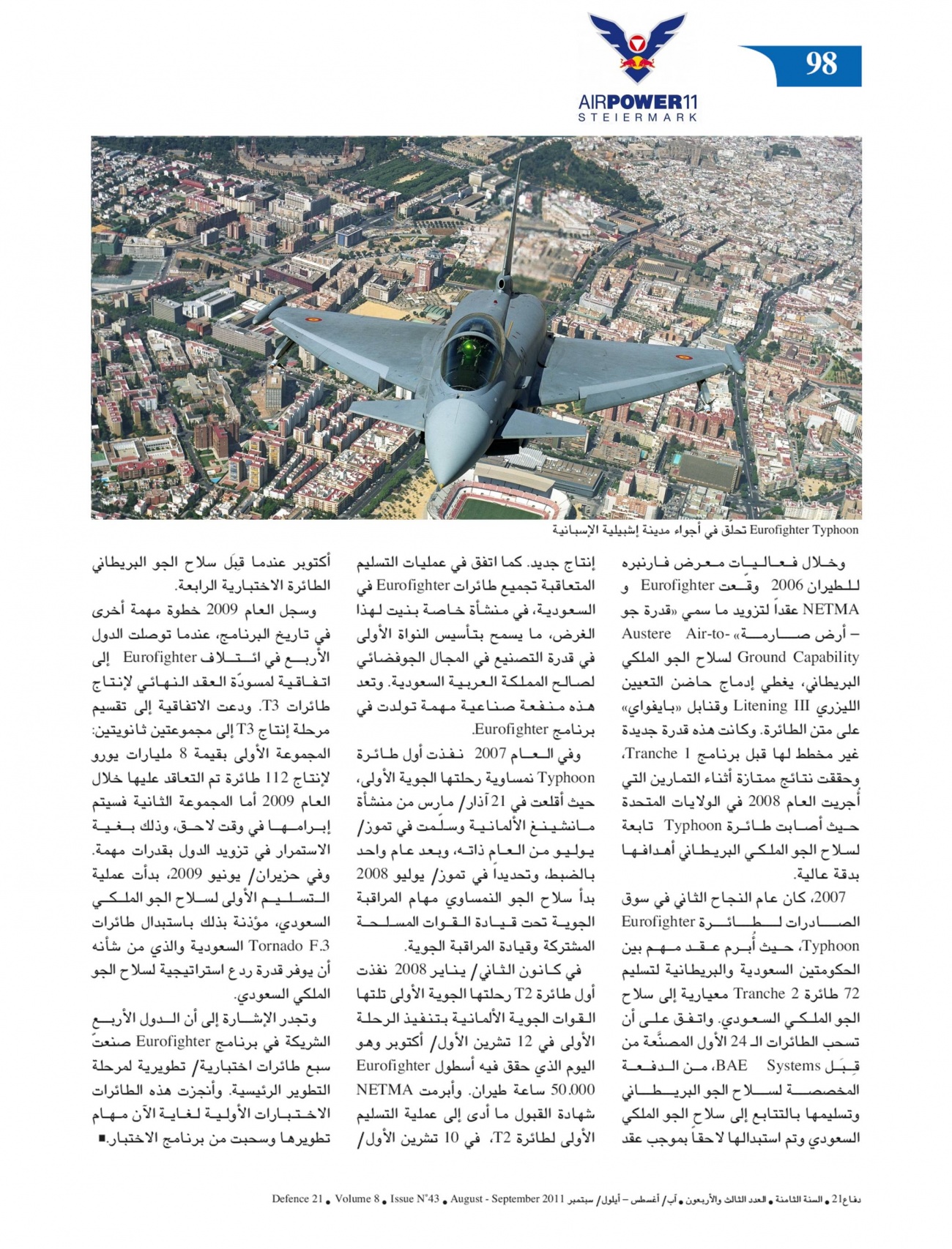

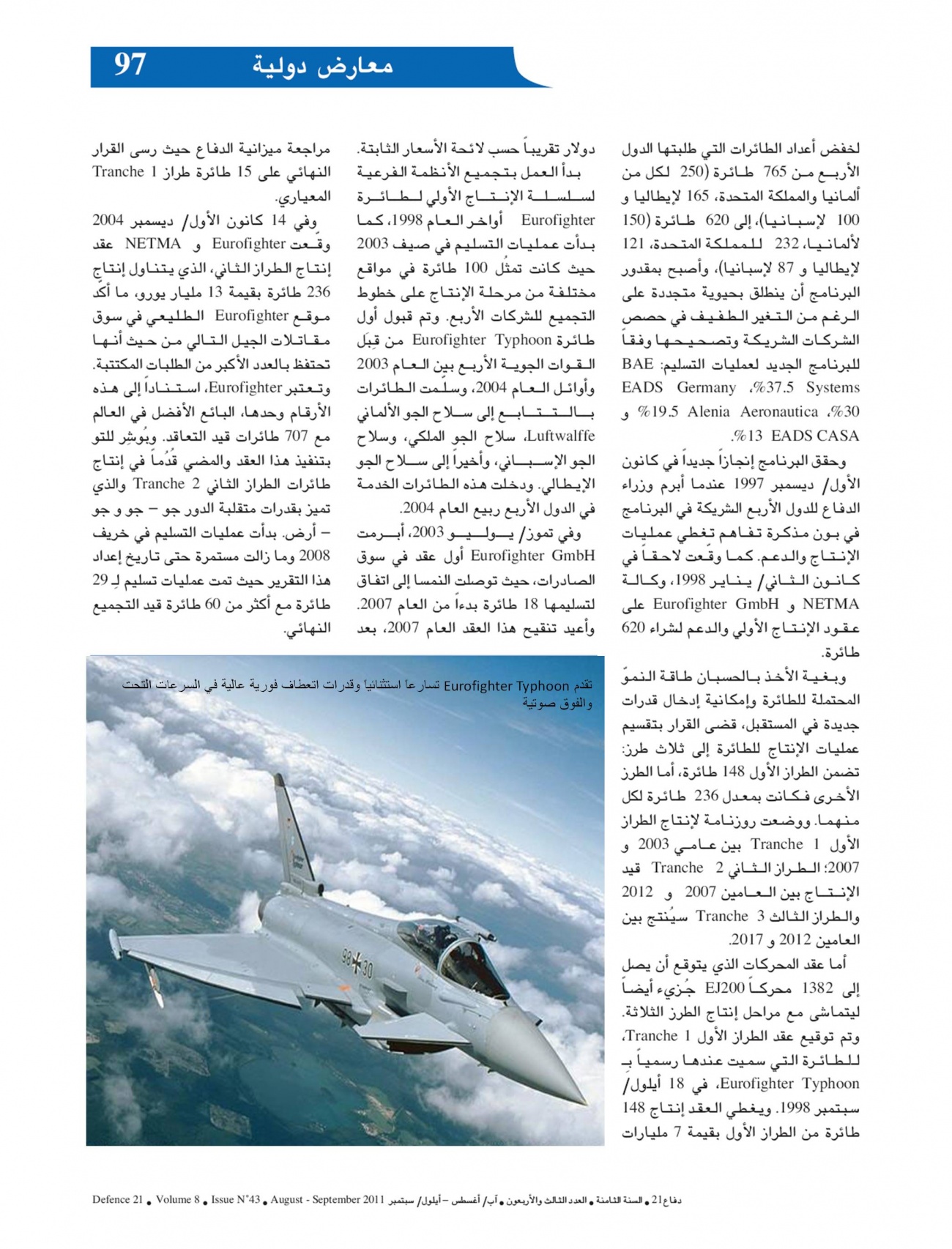

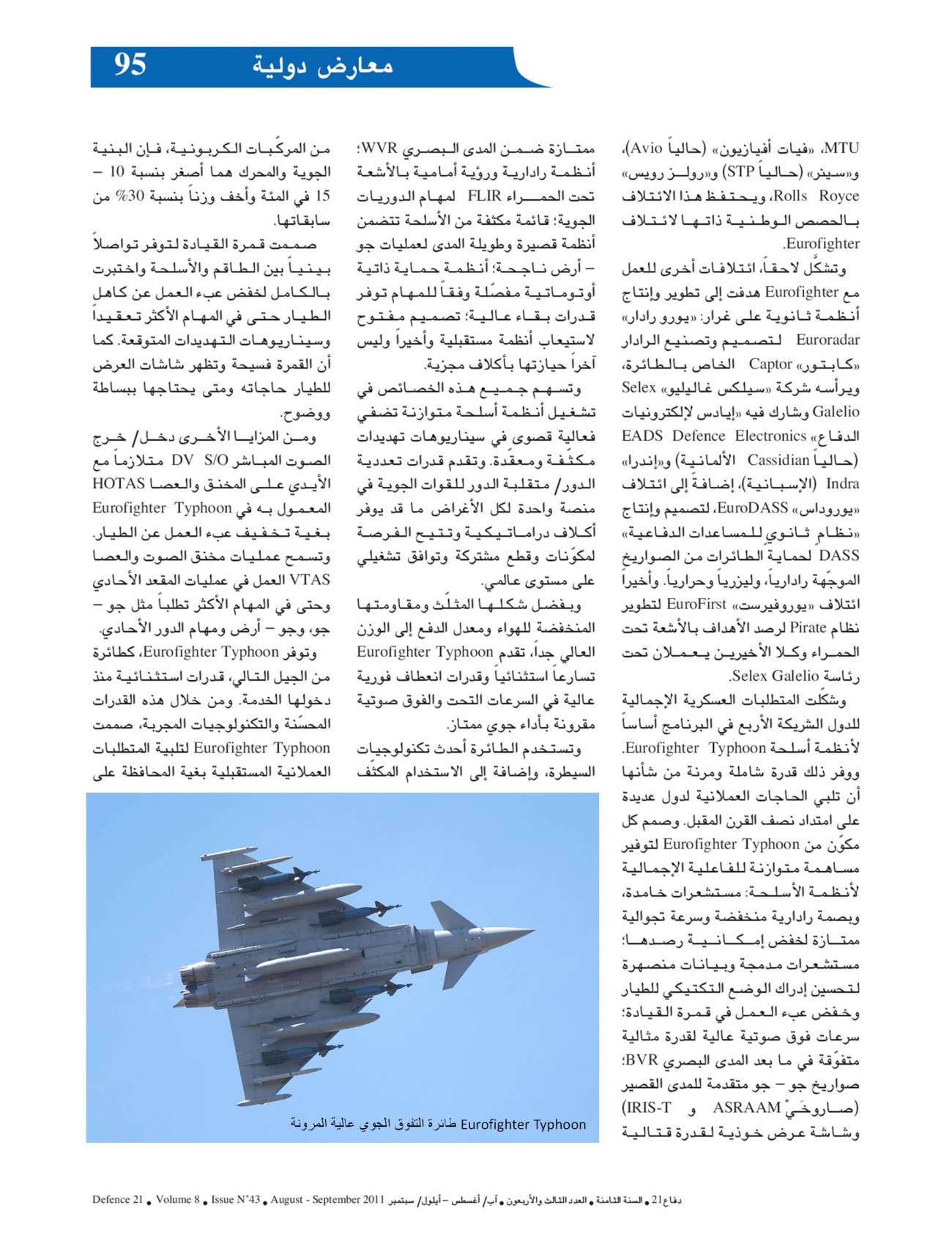

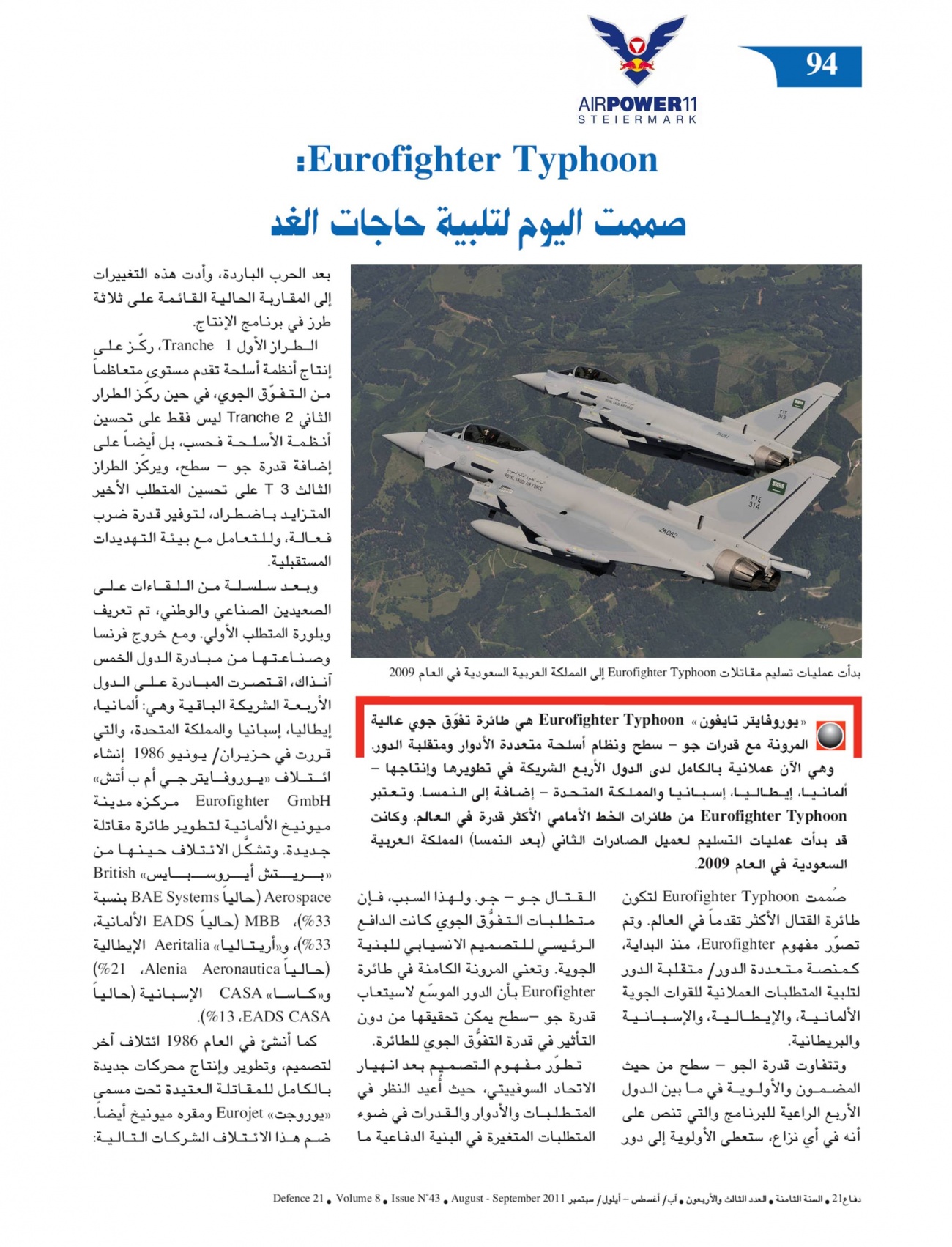

هذا مقال عن المقاتلة الأوروبية التايفون يستعرض فيه معلومات عامة عن البرنامج منذ نشأته ومراحل تطوره

والشركات المشاركة فيها بالاضافة إلى طرازات المقاتلة المختلفة وحصص انتاجها مع قدراتها القتالية


قراءة ممتعة ,,,

تحياتي للجميع ,,,



​



[typhon99]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

أخوي تقنية الصور لا تظهر ؟؟ :close_tema[1]:



[تقنية]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

أخوي تقنية الصور لا تظهر ؟؟ :close_tema[1]:

عندي ظاهرة !! سأرفعها مجدداً



[أبوجوهره]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

صور واضحه وموضع ممتاز مشكور أخوي
​



[ولد الديره]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

موضوع شيق وممتع

اشكر مجهوداتك



[Jackpot]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

اولا اشكرك اخي تقنية على الدعوة للمشاركة في الموضوع ...


بالنسبة للطائرة ,, فهي كما قلت سابقا -مع اطلاعي البسيط عليها- الحارس المؤتمن لسماء القارة الاوروبية ,, و لا منافس لها حتى الان ..


تمتاز بأنها قادرة على انها استيعاب التعديلات و التغييرات و التطويرات الحالية و المستقبلية و كأنها تسير و تواكب الزمن ,,,

تستطيع استيعاب تعديلات جذرية عليها كما يراد منها في المستقبل و كأنها ولد مطيع ..

الحديث عن التحديث الجديد او T3 يحتاج القراءة المركزة و صفحات كثر للتعليق و المديح حقيقة ..

أنا عايشت و اختلطت بمهندسين BEA البريطانية ,, ام المشروع كما احب تسميتها ... حقيقة مهندسون في غاية المهارة و الذكاء و الحرفية , و لا اتوقع منهم الا المشاركة في انتاج مثل تلك الرائعة المسماة EF 2000 ...

طبعا BEA هي باختصار الاخ الاصغر ل Lockheed Martin .. و الاغلب يعرفون من هي L.M!!


شكرا و تحياتي بالخصوص للاخ تقنية



[typhon99]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

اولا اشكرك اخي تقنية على الدعوة للمشاركة في الموضوع ...


بالنسبة للطائرة ,, فهي كما قلت سابقا -مع اطلاعي البسيط عليها- الحارس المؤتمن لسماء القارة الاوروبية ,, و لا منافس لها حتى الان ..


تمتاز بأنها قادرة على انها استيعاب التعديلات و التغييرات و التطويرات الحالية و المستقبلية و كأنها تسير و تواكب الزمن ,,,

تستطيع استيعاب تعديلات جذرية عليها كما يراد منها في المستقبل و كأنها ولد مطيع ..

الحديث عن التحديث الجديد او T3 يحتاج القراءة المركزة و صفحات كثر للتعليق و المديح حقيقة ..

أنا عايشت و اختلطت بمهندسين BEA البريطانية ,, ام المشروع كما احب تسميتها ... حقيقة مهندسون في غاية المهارة و الذكاء و الحرفية , و لا اتوقع منهم الا المشاركة في انتاج مثل تلك الرائعة المسماة EF 2000 ...

طبعا BEA هي باختصار الاخ الاصغر ل Lockheed Martin .. و الاغلب يعرفون من هي L.M!!


شكرا و تحياتي بالخصوص للاخ تقنية

حقيقة أخي ليون ,, ... بعد قراءة متأنية للبرنامج أنا مازلت مبهور ببرنامج TYPHOON 2020 ..

هناك برنامج للتايفون بعد عام 2020 و المهندسون الأوروبيون المشاركون في المشروع يقولون بالحرف الواحد سنصنع طائرة مختلفة كليا عن التايفون الحالية ,,, لا أدري ماذا يقصدون بهذا الكلام ,, هل يقصدون تعديل تصميم البرنامج أم أنهم سيدخلون تقنيات ثورية تختلف عن التقنيات الحالية أو المستقبلية التي ستدخل على
برنامج التايفون T3 B والذي سيمتد من عام 2015-2020 ؟؟؟



[Jackpot]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

حقيقة أخي ليون ,, ... بعد قراءة متأنية للبرنامج أنا مازلت مبهور ببرنامج TYPHOON 2020 ..

هناك برنامج للتايفون بعد عام 2020 و المهندسون الأوروبيون المشاركون في المشروع يقولون بالحرف الواحد سنصنع طائرة مختلفة كليا عن التايفون الحالية ,,, لا أدري ماذا يقصدون بهذا الكلام ,, هل يقصدون تعديل تصميم البرنامج أم أنهم سيدخلون تقنيات ثورية تختلف عن التقنيات الحالية أو المستقبلية التي ستدخل على
برنامج التايفون T3 B والذي سيمتد من عام 2015-2020 ؟؟؟

اذا شاركنا ببعض المعلومات عن برنامج 2020 لو تكرمت ...


سواء هنا او في اي مكان تريد .... شوقتني للقراءة عنه , لكن للاسف الوقت جدا ضيق حاليا للبحث و القراءة المتعمقة ,, لذا سأنتظر منك ما ستكتب عنه! :b070[1]:



[typhon99]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

اذا شاركنا ببعض المعلومات عن برنامج 2020 لو تكرمت ...


سواء هنا او في اي مكان تريد .... شوقتني للقراءة عنه , لكن للاسف الوقت جدا ضيق حاليا للبحث و القراءة المتعمقة ,, لذا سأنتظر منك ما ستكتب عنه! :b070[1]:

حقيقة أخي المشروع أكبر من أن ألخصه في سطور قليلة

على العموم هذا رابط تحميل لملف PDF يلخص لك التطويرات المستقبلية ,,

http://www.mediafire.com/?3xjy88sjk99ot8w


مشاهدة ممتعة :ANSmile04[1]:



[تقنية]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

Typhoon 2020

​



[typhon99]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

typhoon 2020

​

الصورة الأولى تمثل برنامج تطوير التايفون t3 b تاريخه الزمني 2015-2020

لكن التطويرات الكبرى ستكون بعد عام 2020 أو ما سيطلق عليه typhoon t4



[umsultan]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

جزاك الله خير



[mig35]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

جبارة غنية عن التعريف ........ مقاتلة المستقبل



[أبوجوهره]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

ياخوان خبرتي في المجال التقني محدوده جداً
ولاكن فهمت أنها ستحصل على تطوير هائل
السؤال هو المملكه هل تستطيع الأستفاده من هذا التطور بسهوله
أم أنه يحتاج لمفاوظات وقد يرفضون أعطاءنا بعض المميزات؟؟
​



[القائد الخفي]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

شباب راجو التوضيح
مكتوب اننا تسلمنا 24 تايفون t3 ؟؟؟؟
والمعروف لدينا انها t2



[jomana]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

مقاتله للغد وبعد الغد
مجهود رائع من الأخ تقنيه
قل ما نراه فى القسم الجوى



[Jackpot]

رد: Eurofighter Typhoon ,, صممت اليوم لتلبية حاجات الغد

حقيقة أخي المشروع أكبر من أن ألخصه في سطور قليلة

على العموم هذا رابط تحميل لملف pdf يلخص لك التطويرات المستقبلية ,,

http://www.mediafire.com/?3xjy88sjk99ot8w


مشاهدة ممتعة :ansmile04[1]:

جميل جدا ,, سأبدأ بقراءته متى ما توافر الوقت ان شاء الله ...


كل عام و انتم بخير


تقييم



[GSN]

طائرة ذات تقنيات عالية جداً وتعتبر خلاصة الفكر الاوروبي
...

النوع: مقاتلة متعددة المهام
بلد الأصل: الاتحاد الأوروبي
الصانع: يوروفايتر جي أم بي أيتش
الوضع الحالي: في الخدمة

المستخدمون:
بريطانيا \\0مستخدم أساسي0\\
ألمانيا
إيطاليا
اسبانيا
النمسا
السعودية
وذكرت مصادر ان عمان تعاقدت على 12 مقاتلة
ألمانيا

وتتميز طائرة «التايفون» بتصميم إيرودينامكي عالي يمنحها قدرة عالية على المناورة حيث تعتمد الطائرة مبدئ الهيكل الغير المستقر إيروديناميكا وتحقيق الاستقرار المطلوب عن طريق أنظمة الطيران السلكي الحاسوبي الرقمي. أجنحة المقاتلة من النوع "المثلث" -دلتا- المصنوع من المواد المركبة في معظمه واستخدم في صناعة الهيكل والجناح مواد الكربون المركب والبلاستيك الزجاجي المقوى والتيتانيوم والالمونيوم. تستخدم جنيحات التقلب الأمامية في المساهمة في تحقيق مستوى المناورة الفائقة.
رغم أن يوروفايتر تايفون لا تصنف كمقاتلة خفية إلا أن عناصراً في التصميم سمحت بخفض مقطعها الرإداري مقارنة بالجيل السابق من المقاتلات الأوروبية حيث صممت مداخل الهواء بحيث تخفي واجهة المقطع الأمامي لمروحة تربينة المحرك النفاث وهو يعتبر واحدا من أهم العواكس الرإدارية في أي طائرة نفاثة، ومع توفر القدرة على استخدام مواد ماصة للموجات الرإدارية في بعض مناطق الهيكل الخارجي نجح في التخفيض من المقطع الرإداري في الواجهة الأمامية من المقاتلة ولكن ليس لمستوى المقاتلات الخفية. تدفع هذه المقاتلة بزوج من المحركات النفاثة التوربينية عالية الادء من طراز ej200 يولدان معا ما مقدراه 18.020 طنا من الدفع عند استخدام الحارق الخلفي. وبإمكانهما دفع المقاتلة التحليق بسرعة تفوق سرعة الصوت دون الحاجة إلى حرق وقود اضافي تطبيقا لمفهوم "التطواف الفائق" وعلى العكس من المقاتلة الأمريكية f-22 فإنه لا يعرف مدى فعالية تطبيق التطواف الفائق في المقاتلة الأوروبية.
وتساهم في إنتاج التايفون وهي مقاتلة أوروبية مطورة مجموعة من عدة شركات هي «بي ايه آي سيستمز» البريطانية، «الينيا ايرونوتيكا» الإيطالية، «ايدس دويتشتلاند» الألمانية، و«ايدس كاسا» الأسبانية. وقد حلقت الطائرات الاربع الأولى لهذه الدول المشاركة في المشروع لاول مرة في فبراير 2003م وتمت الموافقة على نموذج التصميم النهائي لها في يونيو من العام نفسه. وزود سلاح الجو الألماني ثم الأسباني يليه الملكي البريطاني بأول طائرات تايفون ذات المقعدين في صيف وشتاء 2003م واعقبتهما إيطاليا مطلع العام 2004م. اما تصميم الطائرة بمقعد واحد للطيار فقد سلم بداية عام 2005م وتسلمت الدول المشاركة في إنتاجها نحو 50 طائرة.
وتجهز بمدفع من طراز «ماوزر بي كي» عيار 27ملم وبها 13 موقعا لحمل السلاح اربعة تحت كل جناح وخمسة تحت البدن. وتحمل الطائرة أنواعا من الصواريخ للقتال الجوي المتفوق وصاروخين جوالين كروز ومثلهما مضادين للرادارات وصواريخ مضادة للدفاعات الأرضية المعادية وأخرى مضادة للدروع وثالثة للمعارك البحرية.
الصفات العامة

الصفات العامة
الطاقم 1 او 2
الطول 15.96 متر
المسافة بين الجحانين 10.95 متر
الإرتفاع 5.28 متر
مساحة الجناحين 51.2 متر مربع
الوزن وهي فارغة 11150 كغ
الوزن وهي محملة 16000 كغ
الوزن الاقصى عند الأقلاع 23500 كغ
المحرك 2 × Eurojet EJ200 afterburning turbofan
الفحوى الجاف60 kN
الحراق اللاحق 89 kN
سعة خزان الوقود 4500 كغ
الاداء
السرعة القصوى
في الإرتفعات 2 ماخ 2495 كم
على مستوى سطح البحر 1.2 ماخ 1470 كم
المدى 2900 كم
نصف قطر القتال
الهجوم الارضي lo-lo-lo: 601 km
الهجوم الارضيhi-lo-hi: 1,389 km
الدفاع الجوي مع حد 3 ساعات 185 كم
الدفاع الجوي مع حد 10 دقائق 11389 كم
المدى 2900 كم
مع خزانات الوقود الإضافية 3790 كم
السقف الاعلى للإرتفاع 19810 م
سرعة الإرتفاع العمودي 315 م/ ثانية
فحوى الوزن 1.15

التسليح
1 × Mauser BK-27 مع 150 خرطوشة

الوزن 100 كغ
الطول 2.31 متر
طول السبطانة 1.73 متر
ابعاد العيار الناري27x145 mm
العيار 27 ملم
عدد السبطانات 1
سرعة إطلاق النار 1000-1700/دقيقة
سرعة الفوهة 1025 متر/ثانية
وزن المقذوف 260 غرام
مع حمولة قتالية تصل إلى 7500 كغ

صواريخ جو-جو

AIM-9 Sidewinder

AIM-132 ASRAAM

AIM-120 AMRAAM

IRIS-T

MBDA Meteor هذا الصاروخ سيركب بالمستقبل

AGM-65 Maverick

AGM-88 HARM

Storm Shadow

Brimstone

KEPD 350

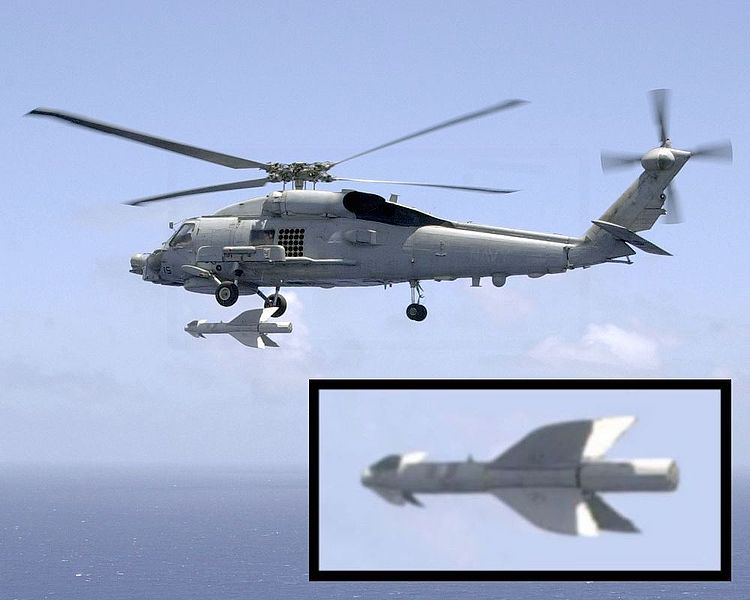

Penguin

GBU-31

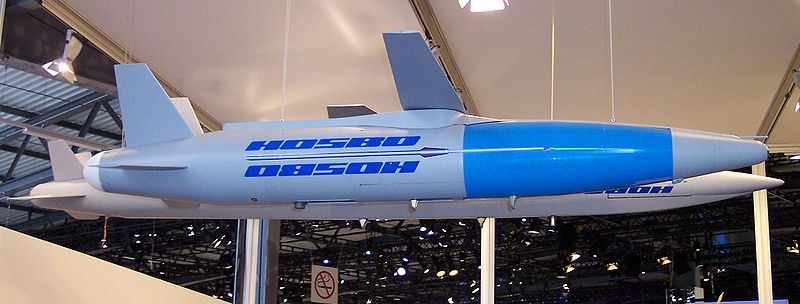

HOPE/HOSBO

أما الآن دور الصور


تايفون بمقعدين

تايفون بمقعد واحد

قمرة الطيار

قدرات التايفون في فديو
http://www.youtube.com/watch?v=MZEPO1lZxQU

عروض بالتايفون لجميع الدول المالكة
http://www.youtube.com/watch?v=kXfMOXnI7Po&feature=related

تقرير قناة mbc عن التايفون السعودية
http://www.youtube.com/watch?v=BcDHZTkqylQ&feature=related

تايفون سعودية متوجهه من بريطانيا للسعودية
http://www.youtube.com/watch?v=QKI9XWCN-GE&feature=related

خبر عن تصنيع 48 مقاتلة تايفون في السعودية من قناة الآن
http://www.youtube.com/watch?v=7_PUSjnwxOs&feature=fvwrel



[GSN]

رد: موسوعة المقاتلة تايفون

تستطيعون المساهمة



[GSN]

رد: موسوعة المقاتلة تايفون

ولا تنسون التقييم
