مــدرعــة الــفــهــد الــســعــوديــة .

إنضم
5 مايو 2011
المشاركات
62
التفاعل
11 0 0
مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

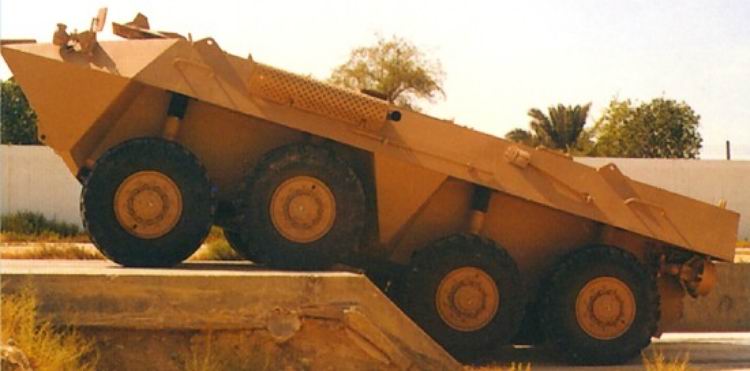

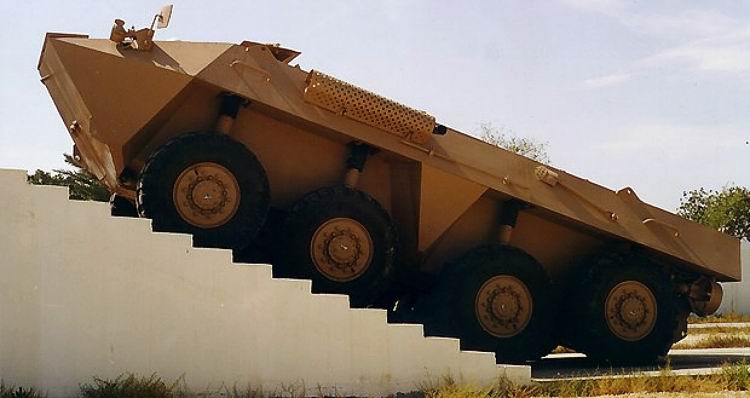

[ مدرعة الفهد البرمائية ]









مدرعة الفهد :
مدرعة سعودية من إنتاج الشركة السعودية عبد الله فارس للصناعات الثقيله

مقدمة عن المدرعة :-

تم بناء المدرعة فهد لتحل محل المدرعة وليد والمدرعة

المتحدة
BTR-40 ويتم استخدامها فى 8 دول من بينهما مصر هذا بالاضافة الى الامم
تتميز الفهد بمرونة فى التصميم والسرعة العالية والمرونة العالية ومدى كبير
فى الاراضى المنبسطة والوعرة .

يوجد نوعان اساسيين فقط من هذه المدرعة :


المدرعة فهد 240/280 وهى مدرعة خفيفة التدريع وقليلة

التسليح يمكنها نقل الافراد اثناء عمليات حربية خفيفة ولا تصلح للقوات
المسلحة باى شكل


فهد 280/30 وهى مدرعة تصلح لنقل المشاة الى

ميدان الحرب وبها تدريع عالى وقدرة كبيرة على المناورة وتسليح عالى يمكنة
من التعامل مع كافة التهديدات المدرعة والدبابات وحتى الاهداف الجويه على
علو منخفض ويشمل ذلك الهيلوكبترات



attachment.php



هذه الصورة مصغره ... نقره على هذا الشريط لعرض الصوره بالمقاس الحقيقي ... المقاس الحقيقي 750x398 والحجم 37 كيلوبايت .

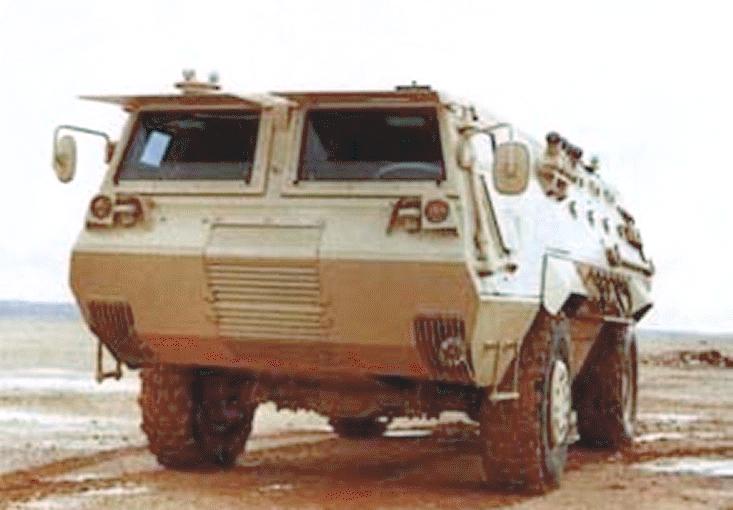

تصميم المدرعة :


تتكون المدرعة من الصلب المدرع
وتعطى حماية كاملة ضد الذخيرة عيار 7.62 و تحوى المدرعة على تكييف هواء
فعاااال وتحوى على زجاج امامى مضاد للرصاص وتم زيادة صفيح مدرع من الممكن
ان يغطى جميع زجاج المدرعة فى حالة الخطر الشديد من الممكن انزال الصفيح
يوجد لدى سائق العربة منظار رؤيه نهارى وممكن استبداله باخر نهارى ليلى ويجلس
قائد السرية يسار وفى كل جانب من جوانب المدرعة .
يوجد اربع فتحتات تستخدم
لاطلاق الناار ومنظار فوقَ كل فتحة اطلاق نااار وفى الباب
الخلفى للمدرعة يوجد فتحة واحدة لاطلاق النار
معدات اخرى من الممكن ان
تضاف للمدرعة -كما قلنا سابقا فانها مرنة فى التصميم - مثل انظمة " ضد اسلحة
الدمار الشامل "







هذه الصورة مصغره ... نقره على هذا الشريط لعرض الصوره بالمقاس الحقيقي ... المقاس الحقيقي 750x371 والحجم 35 كيلوبايت .






قدرة المدرعة على
المناورة :-

تبلغ سرعة الفهد حوالى 100 كلم/ساعة على الطرق
المنبسطة ومدى حوالى 700 كلم .
وسرعتها على الاراضى الوعرة 65 كلم / ساعة
ومدى 450 كلم.
محرك
العربة مرسيدس بنز مزود بشاحن توربيني القدرة 280 حصان عند 2200 لفة /
دقيقة.
اقصى ميل راسى 80% واقصى ميل جانبى 30% .

مقارنتها بالمدرعات العالمية الاخرى
:-

المدرعة ...من الافضل عالميا


اما بخصوص الاسعار فالمدرعة STRYKER الامريكية تبلغ 1.24 مليون دولار وهو مايفوق ضعف ثمن الفهد ولكن وزن المدرعة الامريكية 16.4 طن ومداها 500 كلم فقط المدرعة


واذا قارنا بينها وبين المدرعة الكندية LAV-25 فان سعر المدرعة الكندية يبلغ 900 الف دولار وتحمل جنود اقل .

واذا قارناها بالمدرعة FUCHS الالمانية نجد انها تبلغ وزنها 20 طن وهو مايزيد كثيرا عن المدرعة المصرية وسرعتها اقل قليلا تبلغ 96 كلم /ساعة



انواع المدرعة فهد :-


فهد 240
:

يبلغ وزنها 11.3 طن ولها محرك قوتة اقل من فهد



280 ولكن يبدو ان جميع مدرعاات الجيش حدثت الى هذا الطراز وشكل المدرعة فهد 280 هو نفسة فهد 240 ولكن اكثر تدريعا ومحرك اقوى
ويوجد خيارات اضافية فى هذه المدرعة هو :

تسليحا بالصاروخ ميلان وتاو واخرين .



فهد 240 للصلاح والابدال:-

تحوي هذه العربة على معدات اصلاح لعربات الفهد داخل
ارض المعركة فهى تحوي وحدة ضغط هواء وشاحن بطاريات واجزاء اختبارية ومعدات
اخرى لاصلاح مدرعات الفهد

فهد 240 للاسعاف :--


ولديها القدرة على حمل اربع مصابين وتحوى المدرعة

3 من طاقم العربة وهم طبيب وممرضة وسائق السيارة

فهد ناثر الالغام :--

تستخدم هذا النوع من المدرعات فى نثر الالغام
المضادة للدبابات بسهولة وسرعة نظرا للحركية الكبيرة التى تتمتع بها هذه
المدرعة ونظام نثر الالغام فيها هو ناثر 2


مركبة القيادة فهد :--


تحوى مدفعين اليين عيار 7.62 واشياء اخرى لها
علاقة بقيادة المدرعات الاخرى
فهد 280 W :--

وفيه نظم حماية جزئية ضد اسلحة الدمار الشامل حيث

فيها نظم تحكم فى الهواء الداخل للمدرعة وبها مناظير تتيح لك رؤية كاملة
لارض المعركة وحماية بالستية كاملة ويتم اطلاق النيران عن طريق مايشبة
ببدالات تحت قدمى الجنود مما يجعل ايديهم حرة ويوجد مجوموعة داخلية تنبة
طاقم المدرعة حول الاخطار التى تحيق بها ويسمح لهم استخدام السلاح المناسب
فهد مكافحة الشغب :--

تم استبدال الاسلحة الجانبية بخراطيم مياة بقوة

دفع 180 لتر /ثانية وقذائف مسيلة للدموع ومياة ملونة حتى 30-50 متر ومزودة
ايضا بقذائف دخان وهذا الطراز يحوى 10 من الجنود
فهد 280-30:--

تم الاعلان عنها عام 1990 وتحوى مدفع عيار


الارضية و 3000 متر ضد الاهداف الطائرة وقادر على اختراق 18 ملم فى الصلب
المدرع بزاوية 60 درجة ومن مدى 500 متر
30 ملم والمدى الفعال له 1500 متر ضد الاهداف المدرعة و 2500 متر للاهداف
وبها مدفع تلقائى عيار 7.62 من طراز PK و قادر على حمل مضادات دبابات مثل

متر
AT-4 , AT-5 وبالتالى تزيد قدرة المدرعة على قنص الدبابات من على مدى 4000
وتحوى هذه المدرعة بشكل اساسى على منظار رؤيا ليلى ونهارى ونظم تحكم نارى
وتحوي مضادات للدبابات وبالتالى هذه المدرعة مثالية فى الحماية من
الهيلوكبترات والطائرات على علو منخفض والدبابات والمدرعات ويمكن استهداف
هذه الاهداف اثناء الثبات والحركة بالليل والنهار وبدقة عالية وتبلغ سعر
الواحدة 254 الف دولار .


مستعملى هذه المدرعة :


الكويت : عام 1988 طلبت 110 مدرعة وعقب الغزو
العراقى للكويت تم للعراق اسر العديد منها وبعد الحرب طلبت الكويت 40 مدرعة
عام 1994 و40 مدرعة عام 1996

جميع هذه المدرعات تحت الخدمة الان

العراق : قام باسر الكثير منها فى حملة غزو الكويت واثناء الغزو الامريكي
الاخير للعراق تم الابلاغ ان هذه المدرعة كانت من ادوات العراق فى مقاومة
الامريكان
بنجلادش:
واستخدمتها بنجلادش اثناء مراقبة الحدود العراقية الكويتية عقب
الحرب عدد 66 مدرعة
الجزائر :
وتم تصديرها ما بين عام 1992 و2006 ب53 مدرعة للامن الداخلى و100
مدرعة فى خدمة الجيش
وتم تصدير عدد غير معروف منها الى الكونغو والسودان و تصدير عدد 30
مدرعة الى عمان

الامم المتحدة
: تستخدمها كما اعلن مسؤول التسويق بالهيئة العربية للتصنيع


مواصفاتها بشكل عام :-


العربه المدرعه فهد هى اول عربه مدرعه تنتجها
المملكه العربيه السعوديه
وهى من انتاج وتطويرشركه عبد الله فارس للصناعات الثقيله

المواصفات :-

عربه مصفحه بثمانى عجلات تعمل فى الحرس الوطنى ومتوافره بنوعين
الاولAF-40-8-1

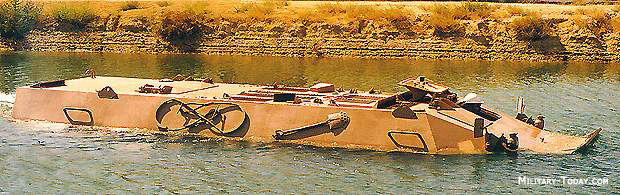

كناقله جنود والنوع الثانىAF-40-8-2كعربه استطلاع وقتال مدرع كما تستخدم

كعربه قتال برمائيه لقدرته على العمل فى المياه لمسافه 8كيلو متر .

الطاقم 1 + 3

السلاح 105 مم منخفضه الارتداد
السرعه طرق معبده 90 كم / ساعه التضاريس 65
كم / ساعه برماءي 8 كلم / ساعه
الميل 80%الجانب المنحدر 55%الابعاد الطول 7900 مم العرض 2940 مم
الاوزان تعمل الوزن فارغه 16300 كلغ حموله
وسيله لمكافحه البرماءيه 2200 كيلوغرام حموله واسطه ارض المعركه 5500
كيلوغرام
الدفع المحرك دوتز برد الهواء ، 12 اسطوانه
للمحرك ، 550 حصان موقع المحرك المؤخره خزانات الوقود 550 لتر ديزل الارسال
زف اليه التروس # 1 6 بسرعه التعليق مكفرسون
الحمايه الحمايه التي يوفرها ارتفاع المركب
الوحيد الصلب المسطح ومخطط متعدد الطبقات الكيفلار حمايه الجبهه المدرعات

14 مم في 300 م الاطراف والعمق حمايه المدرعات 7.62 ملم @ 25 م .




رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

انا ليا تعليق بسيط معظم مواصفات المضرعه خاصه بالمضرعه فهد المصريه
منها الدول المستخدمه انت زكرت الدول المستخدمه لفهد المصريه

انواع المدرعة فهد :-


فهد 240
:

يبلغ وزنها 11.3 طن ولها محرك قوتة اقل من فهد



280 ولكن يبدو ان جميع مدرعاات الجيش حدثت الى هذا الطراز وشكل المدرعة فهد 280 هو نفسة فهد 240 ولكن اكثر تدريعا ومحرك اقوى
ويوجد خيارات اضافية فى هذه المدرعة هو :

تسليحا بالصاروخ ميلان وتاو واخرين .



فهد 240 للصلاح والابدال:-

تحوي هذه العربة على معدات اصلاح لعربات الفهد داخل
ارض المعركة فهى تحوي وحدة ضغط هواء وشاحن بطاريات واجزاء اختبارية ومعدات
اخرى لاصلاح مدرعات الفهد

فهد 240 للاسعاف :--


ولديها القدرة على حمل اربع مصابين وتحوى المدرعة

3 من طاقم العربة وهم طبيب وممرضة وسائق السيارة

فهد ناثر الالغام :--

تستخدم هذا النوع من المدرعات فى نثر الالغام
المضادة للدبابات بسهولة وسرعة نظرا للحركية الكبيرة التى تتمتع بها هذه
المدرعة ونظام نثر الالغام فيها هو ناثر 2


مركبة القيادة فهد :--


تحوى مدفعين اليين عيار 7.62 واشياء اخرى لها
علاقة بقيادة المدرعات الاخرى
فهد 280 w :--

وفيه نظم حماية جزئية ضد اسلحة الدمار الشامل حيث

فيها نظم تحكم فى الهواء الداخل للمدرعة وبها مناظير تتيح لك رؤية كاملة
لارض المعركة وحماية بالستية كاملة ويتم اطلاق النيران عن طريق مايشبة
ببدالات تحت قدمى الجنود مما يجعل ايديهم حرة ويوجد مجوموعة داخلية تنبة
طاقم المدرعة حول الاخطار التى تحيق بها ويسمح لهم استخدام السلاح المناسب
فهد مكافحة الشغب :--

تم استبدال الاسلحة الجانبية بخراطيم مياة بقوة

دفع 180 لتر /ثانية وقذائف مسيلة للدموع ومياة ملونة حتى 30-50 متر ومزودة
ايضا بقذائف دخان وهذا الطراز يحوى 10 من الجنود
فهد 280-30:--

تم الاعلان عنها عام 1990 وتحوى مدفع عيار


الارضية و 3000 متر ضد الاهداف الطائرة وقادر على اختراق 18 ملم فى الصلب
المدرع بزاوية 60 درجة ومن مدى 500 متر
30 ملم والمدى الفعال له 1500 متر ضد الاهداف المدرعة و 2500 متر للاهداف
وبها مدفع تلقائى عيار 7.62 من طراز pk و قادر على حمل مضادات دبابات مثل

متر
at-4 , at-5 وبالتالى تزيد قدرة المدرعة على قنص الدبابات من على مدى 4000
وتحوى هذه المدرعة بشكل اساسى على منظار رؤيا ليلى ونهارى ونظم تحكم نارى
وتحوي مضادات للدبابات وبالتالى هذه المدرعة مثالية فى الحماية من
الهيلوكبترات والطائرات على علو منخفض والدبابات والمدرعات ويمكن استهداف
هذه الاهداف اثناء الثبات والحركة بالليل والنهار وبدقة عالية وتبلغ سعر
الواحدة 254 الف دولار .


مستعملى هذه المدرعة :


الكويت :عام 1988 طلبت 110 مدرعة وعقب الغزو
العراقى للكويت تم للعراق اسر العديد منها وبعد الحرب طلبت الكويت 40 مدرعة
عام 1994 و40 مدرعة عام 1996

جميع هذه المدرعات تحت الخدمة الان

العراق :قام باسر الكثير منها فى حملة غزو الكويت واثناء الغزو الامريكي
الاخير للعراق تم الابلاغ ان هذه المدرعة كانت من ادوات العراق فى مقاومة
الامريكان
بنجلادش:
واستخدمتها بنجلادش اثناء مراقبة الحدود العراقية الكويتية عقب
الحرب عدد 66 مدرعة
الجزائر :
وتم تصديرها ما بين عام 1992 و2006 ب53 مدرعة للامن الداخلى و100
مدرعة فى خدمة الجيش
وتم تصدير عدد غير معروف منها الى الكونغو والسودان و تصدير عدد 30
مدرعة الى عمان

الامم المتحدة
: تستخدمها كما اعلن مسؤول التسويق بالهيئة العربية للتصنيع

كل هذا خاص بالفهد المصريه بالمسميات



قدرة المدرعة على
المناورة :-

تبلغ سرعة الفهد حوالى 100 كلم/ساعة على الطرق
المنبسطة ومدى حوالى 700 كلم .
وسرعتها على الاراضى الوعرة 65 كلم / ساعة
ومدى 450 كلم.
محرك
العربة مرسيدس بنز مزود بشاحن توربيني القدرة 280 حصان عند 2200 لفة /
دقيقة.
اقصى ميل راسى 80% واقصى ميل جانبى 30% .
خاص بالفهد المصريه

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

هناك خلط كبير جد في الموظوع بين المدرعة (فهد) المصرية والمدرعة (فهد) السعودية الصور للفهد السعودية بعض المواصفات والدول المستخدمة للفهد المصرية
الامم المتحدة: تستخدمها كما اعلن مسؤول التسويق بالهيئة العربية للتصنيع
المقصود هنا الفهد المصرية لان الفهد السعودية تنتجها شركة الفارس وليس الهيئة العربية للتصنيع (هيئة مصرية)
ارجو اعادة صياغة الموضوع بعد التأكد من معلوماتة وشكرا

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

والله لن تحرر فلسطين بهذا الحقد الي فيكم أصلا المدرعات المصرية ميستخدمها أحد لنها مدرعات خايسة والمدرعة الي حطيتها مدرعة سعودية ولا تتفلسف علينا

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

والله لن تحرر فلسطين بهذا الحقد الي فيكم أصلا المدرعات المصرية ميستخدمها أحد لنها مدرعات خايسة والمدرعة الي حطيتها مدرعة سعودية ولا تتفلسف علينا
مين عم يحكي عن تحرير فلسطين اذا عندك دليل انو المدرعات المصرية هي سعودية تفضل واذا لم يكن لديك فاسكت

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

جانا الثاني جبلي دليل أن المدرعة مصرية

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

اخوي النووي الاخوان المصريين لايقصدون الانتقاص او شيء من هذا القبيل يقصدون انك خلطت لان الاسماء تتشابه وانت خلطت بالمعلومات توجد فهد مصريه وسعوديه كلاهما مختلفان ومثل ماقال الاخ الفارس هي التي تصنع الفهد السعوديه ..

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

يا حبيبي فيه مدرعتين وحده أسمها الفهد و هي من انتاج السعودية
و الثانية اسمها الفهد و هي من انتاج مصر

هد أعصابك شوي

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

والله لن تحرر فلسطين بهذا الحقد الي فيكم أصلا المدرعات المصرية ميستخدمها أحد لنها مدرعات خايسة والمدرعة الي حطيتها مدرعة سعودية ولا تتفلسف علينا

انا مش عارف انت مدايق ليه
انت خالط مابين الفهد المصريه والفهد السعوديه نحن لانتحدث عن ايهم افضل
خالي عقلك متفتح اكثر
انت زكرت معلومات خاطأه عن الفهد السعوديه بذكرك مواصفات الفهد المصريه
بغض النظر عن ايهم افضل انت اخطأت
والاعضاء صلحو اليك خطأك حتي لا تعطي معلومات خاطأه لمن يقرا الموضوع
ليه بقي انت متضايق
انا لا اعلم

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

أنا أسف جداجدا

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

شكرا شي يرفع الرأس يا ليت لو احد يجيب فيديو للمدرعه

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

بلتوفيق لمصر والسعوديه
واين كان التصنيع المهم شيء جميل
ونعتز به ..




مين عم يحكي عن تحرير فلسطين اذا عندك دليل انو المدرعات المصرية هي سعودية تفضل واذا لم يكن لديك فاسكت


هههههههههههه :crazy_pilot[1]:والله شكلنا نسينه فلسطين

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

ارجو تصحيح المعلومات فى الموضوع نريد ان نعلم مواصفات الفهد السعوديه الموجود اغلبه عن المصريه نرجو اعاده صياغه المووضع وافادتنا بالمعلومات عن الفهد السعويه عموما الفهدين اخوات :ANSmile04[1]:

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

بلتوفيق لمصر والسعوديه
واين كان التصنيع المهم شيء جميل
ونعتز به ..







هههههههههههه :crazy_pilot[1]:والله شكلنا نسينه فلسطين
اكيد لا فلسطين بقلبي وبقلب كل عربي شريف بس كلامه شوي ازعجني لانو عم يحكي شئ والموضوع شئ تاني

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

والله حتى انا حسيت ان فيه شويه لخبطه

الله يوفق مصر والسعودية

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]

سؤال...من التى انتجت اولا...اى من الاقدم...فهد السعودية ام فهد المصرية...ولو نريد الاستفادة من الممكن عمل مقارنة بينهم للتوضيح...والاثنان يعتبروا فخرا لكل العرب...وتقبلوا مرورى

رد: مــدرعــة الــفــهــد الــســعــوديــة [ مثال على قوة الصناعة العسكرية السعودية ]


ناقلة الجنود والإستطلاع المدرّعة السعودية ، العربة " الفهد " Al Fahd ، طورت هذه المركبة من قبل شركة عبد الله الفارس للصناعات الثقيلة ، التي مقرّها في المملكة العربية السعودية في مدينة الدمام Damman . لقد صمّمت وصنعت هذه العربة بالكامل في العربية السعودية ودخلت 100 عربة من إنتاجها فى خدمة الحرس الوطني السعودي Saudi Arabian National Guard عام 1998. تتحرك المركبة عن طريق 8 عجلات طريق . وهي متوفرة في مغايرين : AF-40 -8-1 ناقلة جنود مدرّعة (APC) ، و AF-40 -8-2 عربة قتال مدرّع وإستطلاع (AFRV).
عربة القتال المدرّعة armoured vehicle تأوي طاقم من أربعة أفراد . العربة يمكن أن تكون مجهّزة ببرج لتركيب مدفع من عيار 105 مليمتر ، ذو إرتداد منخفض ، فى حين يمكن تجهيز ناقلة الجنود بمدفع من عيار 40 مليمتر . إنّ مركز السائق مجهّزة بنظام رؤية ليلي نهاري vision periscopes . كما يمكن تجهيز مركز الطاقم بأنظمة رؤية ليليه نهاريه مماثلة . عربة النقل لها القدرة على حمل 11 جندي مجهّزين ، زائدا السائق .
العربة القتالية مزودة بمحرك ألماني بقوة 500 حصان ذو 12 سلندر مبرّد بالهواء ( محرّك مبرّد بالماء خيار متوفر أيضا ) ، وهو قادر على دفعها بسرعة 90 كلم / س . ولإستعمال على الطرق المعبدة ، فإنه فقط العجلات المتوسّطة الأربع ، هي التي تتحرك وتدفع المركبة ، ويستطيع وقود الديزل المحمول ، إعطاء مدى أقصى لنحو 600 كيلومتر .


الهيكل chassis والمحرّك engine ونظام التعليق suspension ، وناقل الحركة transmission سوية ، مصمّمان لتزويد مستوى عالي من الأداء للعربة ، لعبور التضاريس المتغيّرة variable terrain ، والحركة عبر الأراضي الوعرة . إنّ العربة قادرة على تجاوز المنحدرات حتى 80 % ، والإنحدار الجانبي حتى 55 % ، وتخطي خنادق طبيعية ومهندسة حتى 2,5 م ، و2 م . العربة مزودة أيضاً نظام برمائي هيدروليكي ( متوفر كخيارإضافي ) ، حيث تبلغ السرعة البرمائية القصوى 8 كيلومتر / س.
الحماية الذاتية للعربة تم تأمينها عن طريق تضمين الهيكل ألواح من صفائح الفولاذ steel sheets عالية المتانة ، بالإضافة إلى طبقات متعددة من مادّة Kevlar للحماية الإضافية ضدّ الذخيرة المضادة للأفراد anti-personnel ammunition . التجهيزات الثانوية تتضمن ، تكييف هواء ، مظام ترشيح أحيائي وكيميائي ونووي ، بالإضافة إلى نظام مكافحة حرائق يدوي ( أو بنظام آلي كخيار متوفر ) .





بسم الله الرحمن الرحيم
-------------------​
هذا الموضوع ان شاء الله سوف يكون عن المدرعة المصرية (فهد) وهى مدرعة تصنع فى مصنع قادر .
وسوف احاول ان شاء الله ان اقدم كل ما يخص هذة المدرعة .​

العربة المدرعة فهد
-----------------
This image has been resized. Click this bar to view the full image. The original image is sized 763x437.

اولا : المواصفات الفنية للمدرعة فهد .
-------------------------
الطاقم : 2 (القائد والسائق)
الوزن : 10.9 طن
الحمولة : 2.5 طن
السرعة على الطرق الممهد : 100كم/ساعة
السرعة على الطريق غير الممهد : 60كم/سعة
اقصى ميل رائسى : 70%
اقصى ميل جانبى : 30%
المحرك : 280 حصان
الطول/العرض/الارتفاع : 6متر/2.45متر/2.85متر
الدروع : HF3 HS2 HR2
نظام الاضائة الليلية : كشافات امامية
نظام الاتصال : راديو هوائى
مكان المحرك : فى الامام
السائق : فى الامام
الزجاج : مقاوم للرصاص (ويمكن اغلاق نافذة حديدية على الزجاج)

ثانيا : التعليق على المدرعة فهد .
---------------------
العربة يمكنها حمل 10 جنود غير السائق والقائد .
يوجد فتحات فى السقف والجانبين والمؤخرة لدخول وخروج الطاقم .
ويمكنها التذود بقاذفة دخان ونظام NBC وحمل ما وزنة 5000 كيلو جرام من الاسلحة .​


العربة المدرعة فهد 240
------------------

اولا : المواصفات الفنية للمدرعة فهد .


-------------------------
الطاقم : 2 (القائد والسائق)
الوزن : 11.59 طن
الحمولة : 3.6 طن
السرعة على الطرق الممهد : 100كم/ساعة
السرعة على الطريق غير الممهد : 60كم/سعة
اقصى ميل رائسى : 70%
اقصى ميل جانبى : 30%
المحرك : 280 حصان
الطول/العرض/الارتفاع : 6متر/2.45متر/2.85متر
الدروع : HF4 HS3 HR2
نظام الاضائة الليلية : كشافات امامية
نظام الاتصال : راديو هوائى
مكان المحرك : فى الامام
السائق : فى الامام
الزجاج : مقاوم للرصاص (ويمكن اغلاق نافذة حديدية على الزجاج)


ثانيا : التعليق على المدرعة فهد .
---------------------
العربة يمكنها حمل 10 جنود غير السائق والقائد .
يوجد فتحات فى السقف والجانبين والمؤخرة لدخول وخروج الطاقم .
ويمكنها التذود بقاذفة دخان ونظام NBC وحمل ما وزنة 5000 كيلو جرام من الاسلحة .
محرك العربة مرسيدس بنز وهو محرك اكثر قوة والدروع اذيد قليلا عن سابقتها .​

العربة المدرعة فهد 30/204
--------------

اولا : المواصفات الفنية للمدرعة فهد .
-------------------------
الطاقم : 2 (القائد والسائق)
الوزن : 3.6 طن
الحمولة : 1.8 طن
السرعة على الطرق الممهد : 100كم/ساعة
السرعة على الطريق غير الممهد : 60كم/سعة
اقصى ميل رائسى : 70%
اقصى ميل جانبى : 30%
المحرك : 280 حصان
الطول/العرض/الارتفاع : 6متر/2.45متر/2.85متر
الدروع : TF10 TS6 TR6 HF4 HS3 HR2
نظام الاضائة الليلية : كشافات امامية
نظام الاتصال : راديو هوائى
مكان المحرك : فى الامام
السائق : فى الامام
الزجاج : مقاوم للرصاص (ويمكن اغلاق نافذة حديدية على الزجاج)


ثانيا : التعليق على المدرعة فهد .
---------------------
العربة يمكنها حمل 10 جنود غير السائق والقائد .
يوجد فتحات فى السقف والجانبين والمؤخرة لدخول وخروج الطاقم .
ويمكنها التذود بنظام NBC وحمل ما وزنة 5000 كيلو جرام من الاسلحة كما يمكنها التذود ببرج عربة BMP قرب مؤخرة العربة ... واربع قاذفات دخان على كل جانب ... مع امكانية التذوب بصواريخ AT-5 ... كما يمكن تذويدها بدروع اسمك .
محرك العربة مرسيدس بنز مزود بشاحن توربيني القدرة 280 حصان عند 2200 لفة / دقيقة.​

وهذة بعض الصور
-------------


This image has been resized. Click this bar to view the full image. The original image is sized 733x510.

وللموضوع باقية ان شاء الله
الموضع منقول من منتدى الطيران العربى للعضوين
Shereef والعضو anwaralsharrad
واحب اضيف ان العربة المصرية فهد نوعها 4x4 والسعودية 8x8 ومفيش وجه للمقارنة بينهم اصلا​

عودة
أعلى
