من يوقف التوماهوك
من خلال الاحداث الجارية في الساحة العربية او التى قبلها يلاحظ ان الصواريخ الجوالة الامركية والتى تطلق من المدمرات او الغواصات شكلت فارقا جوهريا في الحروب الحديثة بحيث انها شكلت النقطة الاهم بالنسبة للامريكان ربح الحروب دون خسارة الارواح والعتاد لذا ارتاينا ان والاخ فيشر لوضع موضوع يعالج متطلبات الدول العربية وامكانية التصدى لها وماحاجة هاته الدول العسكرية لتدارك القادم .الموضوع مفتوح للجميع للادلاء بالاراء والسبل الواجب اتخاذها .لذا نرجو التفاعل بجدية والاجتهاد لااثراء الموضوع.
تعريف

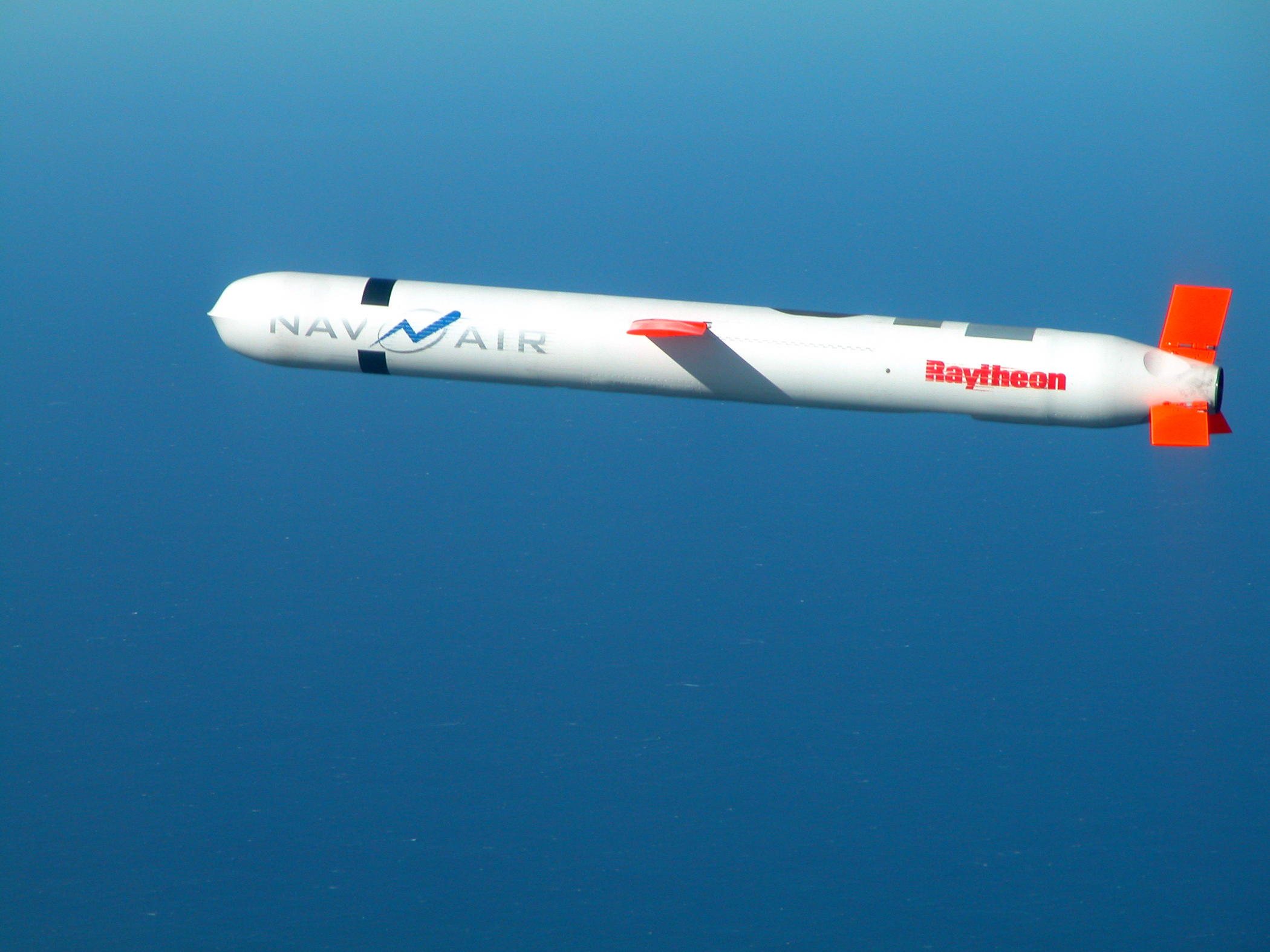

البي جي أم-109 توماهوك لاند أتاك سيستم (بالإنجليزية: BGM-109 Tomahawk Land Attack System، TLAM) هو صاروخ جوالأمريكيإستراتيجيوتكتيكي ذات المدى البعيد لإصابة أهداف برية. يطلق التوماهوك من السفنوالغواصات، وتم استخدامه في معظم حروب ومواجهات الولايات المتحدة العسكرية مؤخرا. إن إمكانية الصاروخ لتعايش عالية، حيث حجمه الصغير و إمكانية الطيران بارتفاع منخفض يجعل من الصعب اكتشافه. يصنع الصاروخ حاليا من قبل ريثيون وتم تطويره على عدة كتل ويوجد هناك عدد من الفئات المختلفة له
من خلال الاحداث الجارية في الساحة العربية او التى قبلها يلاحظ ان الصواريخ الجوالة الامركية والتى تطلق من المدمرات او الغواصات شكلت فارقا جوهريا في الحروب الحديثة بحيث انها شكلت النقطة الاهم بالنسبة للامريكان ربح الحروب دون خسارة الارواح والعتاد لذا ارتاينا ان والاخ فيشر لوضع موضوع يعالج متطلبات الدول العربية وامكانية التصدى لها وماحاجة هاته الدول العسكرية لتدارك القادم .الموضوع مفتوح للجميع للادلاء بالاراء والسبل الواجب اتخاذها .لذا نرجو التفاعل بجدية والاجتهاد لااثراء الموضوع.
تعريف
البي جي أم-109 توماهوك لاند أتاك سيستم (بالإنجليزية: BGM-109 Tomahawk Land Attack System، TLAM) هو صاروخ جوالأمريكيإستراتيجيوتكتيكي ذات المدى البعيد لإصابة أهداف برية. يطلق التوماهوك من السفنوالغواصات، وتم استخدامه في معظم حروب ومواجهات الولايات المتحدة العسكرية مؤخرا. إن إمكانية الصاروخ لتعايش عالية، حيث حجمه الصغير و إمكانية الطيران بارتفاع منخفض يجعل من الصعب اكتشافه. يصنع الصاروخ حاليا من قبل ريثيون وتم تطويره على عدة كتل ويوجد هناك عدد من الفئات المختلفة له
التطويرفي عام 1971 بدأت بحرية الولايات المتحدة مشروع لدراسة تطوير صاروخ جوال إستراتيجي يمكن إطلاقه من الغواصات. وفي عام 1972 تم القرار على تطوير صاروخ من الممكن إطلاقه من أنبوب طوربيد بدلا من تطوير صاروخ كبير يطلق من أنابيب قذف اليو جي أم-27 بولاريس، وتم طرح المشروع في نوفمبر لمصنعي الأسلحة تحت اسم (بالإنجليزية: Submarine-Launched Cruise Missile SLCM)، سبمارين لونشد كروز ميسيل أي صاروخ جوال يطلق من غواصة). وفي يناير من عام 1974 تم إختيار أفضل تصميمان، إحداهن من شركة جنرل داينمكس والثانية من شركة أل تي في، للمنافسة على عقد تطوير الصاروخ
بعد عدة رحلات إختبارية للنموذجان والتي تضمنت اختبار في انتقال الصاروخ من تحت سطح الماء إلى الجو بعد الإطلاق من غواصة، تم إختيار نموذج جنرل داينمكس في فبراير من عام 1976 كالتصميم الأفضل، وتم إطلاق بي جي أم-109 عليه. في ذلك الوقت أخذ القرار بأن يتم إطلاق الصاروخ من السفن أيضا فتغير اسم الصاروخ إلى صاروخ جوال يطلق من البحر. تم اختبار الصاروخ في الطيران في الأعوام التالية وأيضا تم اختبار نظام مطابقة كفاف التضاريس للتوجيه.
في عام 1977 تم إنشاء مشروع صاروخ جوال موحد من قبل إدارة كارتر، والذي أراد من البحرية والقوات الجوية أن يقومان بالعمل على تطوير صواريخهم الجوالة باستخدام تقنيات مشابهة. كانت القوات الجوية أنذاك تطور صاروخ جوال يطلق من الجو يعرف بالأي جي أم-86. إستطاع المشروع أن يظهر بمحرك صاروخ جوال واحد (مروحة توربينية وليمز أف 107 من الأي جي أم-86) ونظام مطابقة كفاف التضاريس (من التوماهوك) للاستخدام من قبل الصاروخين. تم اختبار نوع صاروخ توماهوك يطلق من الجو، ولكن تم إختيار الأي جي أم-86 من قبل سلاح الجو وتوقف تطوير هذه الفئه من التوماهوك.
تم إطلاق أول توماهوك صنع على خط الإنتاج من سفينة حربية في مارس من عام 1980. وفي يونيو من العام نفسة تم إطلاق أول صاروخ توماهوك صنع أيضا على خط الإنتاج من غواصة. تم العمل على التقييم العملي للصاروخ في الأعوام التي تلت، وفي مارس من عام 1983 دخل التوماهوك الخدمة في البحرية الأمريكية.
في البداية تم تصميم أربع فئات للصاروخ، فئاتان برأس حربي نووي إحداهن يطلق من السطح والثانية من غواصة، وفئتان برأس حربي تقليدي مضاد للسفن وأيضا إحداهن يطلق من السطح والثانية من غواصة. تم تصميم وتطوير عدة فئات للصاروخ للبحرية الأمريكية وأيضا قواتها الجوية، ولكن نم قبول بعض فئات الصواروخ للخدمة والبعض الأخر لم يقبل.
الإطلاق

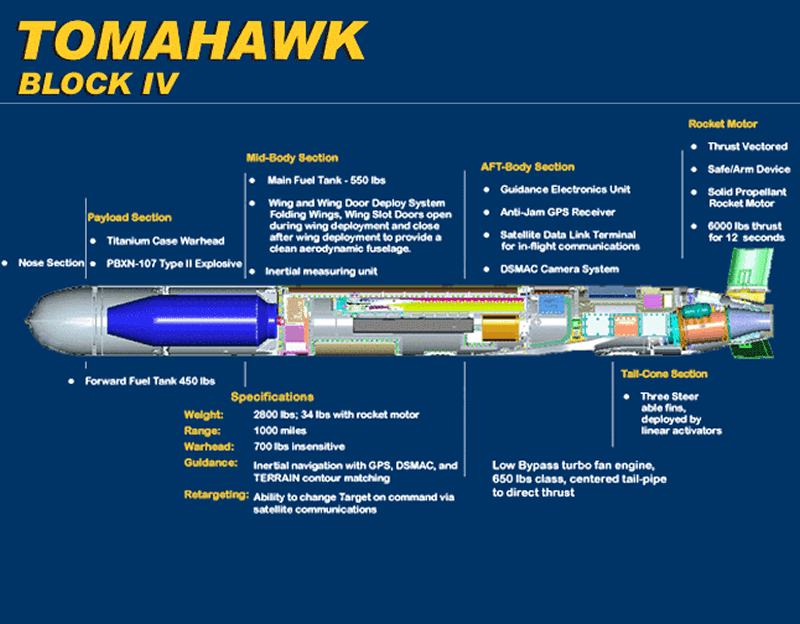

الصواريخ مصممة لكي تطلق من صناديق إطلاق مدرعة (Mk 143)،أو أنظمة إطلاق عامودية (Mk 41 VLS)، أو أنظمة إطلاق بكبسولة، أو قد تطلق من منصات إطلاق برية متحركة (الفئه جي فقط التابعة لسلاح الجو
عند إطلاق الصاروخ من غواصة والذي قد يتم من أنابيب الطوربيد أو من أنابيب إطلاق عامودية عن طريق أنظمة إطلاق بكبسولة. يكون الصاروخ قبل الإطلاق مطوق بداخل استطوانة، وعند خروج الصاروخ من إنبوب الإطلاق تقذف الاسطوانة ويعمل المعزز على دفع الصاروخ إلى السطح. وعندما يصل الصاروخ إلى وضع الطيران تقذف بعض الأغطيه الحامية ويكمل الصاروخ الطيران كالمعتاد.
وتستخدم الصواريخ معزز صاروخي ذات الوقود الصلب للمساعدة أثناء الإطلاق. وعند خروجه من القاذف تمتد أربعة زعانف من مؤخرت الجسم، ومن ثم يتبعهن جناحين في وسط الجسم والذي يبلغ باعهم 2.67 متر. عندما تتم هذه المراحل يمتد مسرب هواء للمحرك ذات المروحة التوربينية من نوع أف107-دبليو آر-400\402 من وليمز إنترناشيونال، ويتم إلقاء المعزز بعد ذلك ويبدأ المحرك بالعمل لدفع الصاروخ
التوجيه
للصاروخ أنظمة ذاتية للتوجيه، حيث أن معلومات الهدف يتم إدخالها قبل إطلاق الصاروخ. في الفئات الأولى تم استخدام نظام مطابقة كفاف التضاريس للملاحة باستخدام جهاز من ماكدونل دوجلاس من نوع "أي أن\دي پي دبليو-23" (AN/DPW-23). عند استخدام هذا النظام يتم الحصول على معلومات ارتفاع الصاروخ بواسطة مقياس إرتفاع راداري، ومن ثم يتم مقارنته بخارطة رادارية مبرمجة لكي يتبع الصاروخ مسار طيران مفصل. هذا النظام قد يتكون من عدة نقاط على ارتفاعات مختلفة لكي يتفدى الصاروخ الدفاعات الصاروخية والوصول إلى الهدف. يبلغ دقة هذا النظام 80 متر وهذه الدقة جيدة للرؤس الحربية النووية. بالإضافة إلى هذا النظام يستخدم نظام الملاحة بالقصور الذاتي لكي يبقى الصاروخ على مساره.
إضافة نظام مطابقة مشهد رقمي بمنطقة الإرتباط في الفئة "سي" لزيادة دقته في الأونة الأخيرة قبل إصابة الهدف، حيث أنه يستخدم رأس حربي تقليدي لإصابة أهداف برية من ما يحتاج إلى دقة أعلى. ويعمل النظام بالتقاط صورة للتضاريس ومقارنتها بصورة محملة في الحاسوب الداخلي لصاروخ، من ما يزيد دقة الصاروخ إلى 10 متر. ويستخدم نظام "أي أن\دي أكس كيو-1" (AN/DXQ-1) لأخذ الصور وهو جهاز استشعار كهربائي-بصري. تم إضافة نظام التموضع العالمي في الكتلة الثالثة لزيادة دقة نظام مطابقة كفاف التضاريس، وطور جهاز الاستشعار الكهربائي-البصري لكي يأخذ صور أعرض وأيضا عدد أكثر من الصور في اللحظات الأخيرة قبل إصابة الهدف. تم أيضا تطوير الصاروخ لكي يمكن إعادة برمجة الصاروخ أثناء الطيران للمهاجمة إحدى الأهداف الأخرى المبرمجة
كانت أول نماذج الفئة "سي" تعمل بالإصتدام في جانب الهدف عند الهجوم، ولكن تم تطوير أنظمتها لكي تستطيع القيام بهجمتين أخرىن، إحداهن أن يرتفع الصاروخ في اللحظات الأخيرة والهجوم من الأعلى، والهجوم الأخر يسمح لصاروخ أن ينفجر أو يلقي قذائفه أثناء مروره فوق الهدف وهذا فعال ضد الأهداف المخبأه خلف الدروع الأرضية.
صواريخ التوماهوك المصممة لمهاجمة السفن لا تستطيع استخدام الأنظمة التي تستخدمها الفئات الأخرى وذلك لعدم وجود التضاريس على سطح الماء. لذا يطلق الصاروخ في إتجاه الهدف التقريبي وتستخدم أنظمة توجيه بالقصور الذاتي حتى الإقتراب منه، عند إذ يبدأ نظام الملاحة الراداري شبيه للذي يستخدم في الصاروخ المضاد للسفن الهاربون بالعمل، والرادار هو من النوع "أي أن\دي أس كيو-28" (AN/DSQ-28) ذات التوجيه النشط. يطير الصاروخ بأسلوب متعرج للبحث عن الهدف، مستخدما كل من الرادار النشط وأيضا إلتقاط إنبعاثات الهدف الرادارية. عند القفل على الهدف يتوجه الصاروخ نحوه بملاصقة سطح البحر. قد يقوم الصاروخ بالرتفاع لمدة بسيطة لكي يحصل على قفل أفضل على الهدف أو لتغير إتجاه الطيران لمهاجمة الهدف من إتجاه مختلف
الموضوع اشتراك بين سام الجزائر و فيشر
