تصميمات جديدة للطائرات الخفية

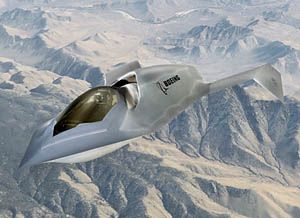

كشفت شركة بوينج النقاب عن تصميمات جديدة للطائرات الخفية التي تتمتع بتقنيات خفض البصمة الرادارية فالجسم مصنوع كله من المواد المركبة وقد استخدمت تقنية تقليل اللحامات إلى أقل درجة كما سوف توفر النماذج الجديدة كثيراً من التكلفة في الصناعة التي تكلفتها الأجيال الحالية من الطائرات الخفية أمثال الطائرة (B-2 ) و (F-117) حيث يراعي تغطية اللحامات القليلة بمواد خاصة ومعالجتها معالجة خاصة، وتشمل التصميمات أجنحة مثل أجنحة طائر النورس (كما تظهر الصور) مع تجنب الأسطح المستوية في بدن الطائرة الموجودة أعلى وأسفل الطائرة وذلك لتحسين قدرة الطائرة على التخفي وقد تم تصميم نظام الدفع في الطائرات بحيث تحجب رؤية مروحة المحرك لتقليل البصمة الرادارية وقد طبقت بوينج هذه التقنية على النموذج (X-36) وعلى الطائرة المقاتلة (X45) المسيرة بدون طيار.

إنضم
31 يوليو 2008
المشاركات
3,352
التفاعلات
51 0 0
طيب ومفيش حد من العرب ناوى يعمل حاجة ولا بيطبقو المثل شراية العبد ولا تربيتة


algerieny

عضو
إنضم
2 فبراير 2008
المشاركات
425
التفاعلات
46 0 0
طيب ومفيش حد من العرب ناوى يعمل حاجة ولا بيطبقو المثل شراية العبد ولا تربيتة
نحن العرب اصابنا الذهول و العجز واصبحنا نعتقد ان ما يصنعة الغرب هو من الخوارق التي لا يمكننا نحن ان ناتي بمثلها رغم ان زمن المعجزات قد ولى
شيئ مؤكد هو ان انتضرنا نحن العرب من الانظمة العربية ان تاتي بشيئ من التكنلوجبا العسكرية و غيرها فعلينا ان ننتضر الاف السنين الاخري فانضمتنا لم تنته حتى من مشاكل الحكم و انتقال السلطة و تطبيق القوانين و القضاء على الرشوة و المحسوبسة و اقامة قواعد راسخة و قوية للدولة حتى تهتم بالتطور التكنلوجي
اضن ان الامل الوحيد للعرب هو الخواص خاصة اذا عرفنا ان الشركات العملاقة التي تزود الجيش الامريكي بارقى انواع الاسلحة هي شركات خاصة و ليست تابعة للدولة و شركة بووينغ خير دليل على ذلك
لذلك اوجة نداءا الى جميع الاثرياء في العالم العربي و ما اكثرهم ان بستثمرو في مجال الصناعات و ذلك لاقامه معامل صغيرة في البداية معتمدين على الدول السباقة في تلك المجالات وحتى باغراء مهندسىن عالميين بالعمل لصالحهم بتقديم اجور مغرية و اجتذاب خيرة المهندسين العرب المتخرجين و العاملين في الخارج للعمل جنبا الى جنب و تطويرهذه المؤسسات مع الوقت لان تصبح شركات عملاقة في مجالات تخصصها ان شاء الله
ارجو من الانظمة العربية في نفس الوقت ان تفتح الابواب امام المستثمرين الخواص في جميع المجالات الصناعية بما فيها العسكرية و تقديم المساعدات في ذلك


((hero))

القيادة العامة للقوات البحرية
صقور الدفاع
إنضم
22 سبتمبر 2008
المشاركات
714
التفاعلات
8 0 0
العرب نايمين في العسلللللللللللللللللللللللللللللللللللللللل


tom14cat

خـبيـر عســكري
إنضم
21 ديسمبر 2008
المشاركات
4,611
التفاعلات
224 0 0
طيب ومفيش حد من العرب ناوى يعمل حاجة ولا بيطبقو المثل شراية العبد ولا تربيتة


العرب لن يصنعوا لأنهم تعودوا على شراء القمامة(الاسلحة) التي ترميها اميركا في المخازن وهم ايضاً لا يصنعون لأنهم ينتظرون غيرهم حتى يصنع شيئاً ثم يركضون خلفه ويرجون ان يبيعه لهم!!.


osama_1010

عضو
إنضم
18 نوفمبر 2008
المشاركات
1,931
التفاعلات
48 0 0
مشكور اخي لكن هذا التصميم ليس جديد



الطير الجارح كان عباره عن مشروع يهدف الى اظهار تكنولوجيا التخفي ، التي وضعتها شركة ماكدونيل دوغلاس الأمريكيه . بتمويل من الشركة نفسها بلغ 67 مليون دولار لتطوير هذا المشروع ، والذي كان فعال جدا من حيث التكلفة بالمقارنة مع العديد من البرامج الأخرى المماثلة ، ويهدف في المقام الأول الي تطوير تكنولوجيا ومواد من شأنها أن تستخدم في وقت لاحق على طائرات بوينغ من نوع x-45 UCAV.​


لا توجد خطط من قبل الشركه لإنتاج هذه الطائره بل هي تعتبر كنموذج لتطوير تكنولوجيا الطيران الخاصه بالشركه.​



تطوير الطير الجارح بدأ في عام 1992 من قبل قسم شركه ماكدونيل دوغلاس للمشاريع الخاصه. وتم استيحاء أسم الطائرة من المسلسل الخيال الأمريكي الشهير ستارترك . وقد اصبح هذا الفسم في وقت لاحق جزء من شركة بوينغ لأنظمة الدفاع المتكاملة بعد اندماج الشركتين في عام 1997.

الرحلة الاولى كانت في عام 1996 ، و قامت الشركه ب 39 تجربه من خلال برنامج يقوم علي خلاصه تجارب تمت في عام 1999 . مما يذكر فأن الطير الجارح كان يستعمل تقنيه تخفي جديده تعتمد علي مفهوم التمويه النشط والذي ينطوي على استعمال طلاء قادر على تغيير اللون ودرجه اللمعان.

وكان على خلاف ذلك له دورا هاما في تطوير نوع جديد من التمويه منخفض الوضوح . المناطق التي عادة ما تكون مضاءة أكثر وزاهية اللون (مثل سطوح الأجنحه والجزء العلوي من جسم الطائرة) تم طلائها بألوان اكثر غامقا ، والمناطق التي لا تكون عادة ساطعه (مثل جانبي جسم الطائرة والسطوح العموديه) طليت بلون رمادي خفيف. مما يجعل تشكيل الطائره كله يبدو أن أحد ألوان السماء . ويجعل الطائره من الصعب تمييزها . هذه الأفكار لتخفيض رؤيه الطائره مطبقه حاليا في طائره الستيلث الأف - 22.

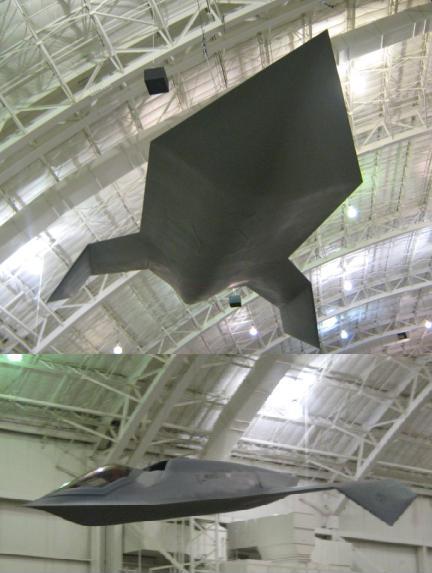

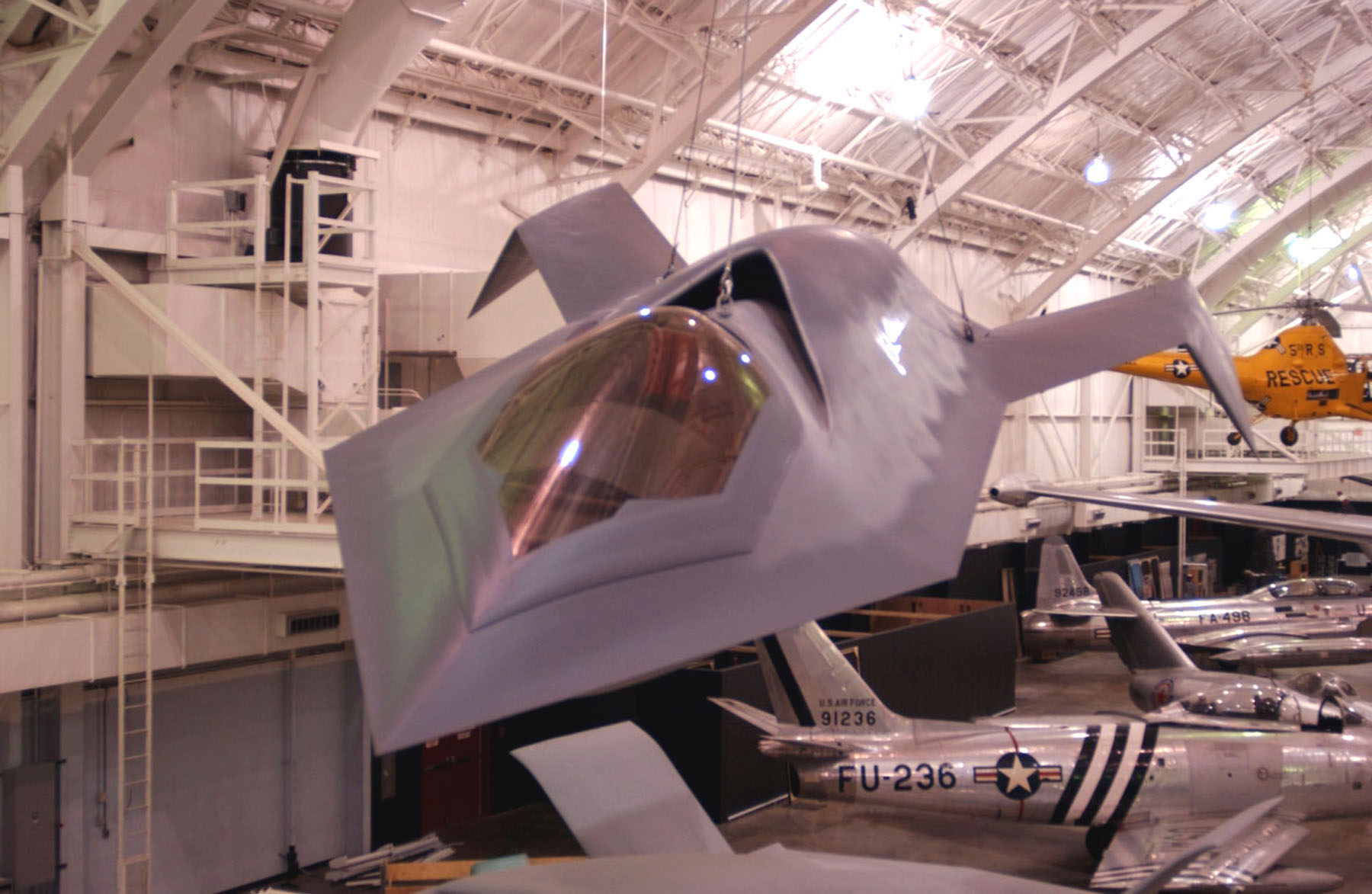

الطائرة عرضت علي العامه في 18 تشرين الأول / أكتوبر 2002 ، وتعرض حاليا في المتحف الوطني للقوات الجوية للولايات المتحدة في قاعدة رايت باترسون الجوية قرب دايتون ، أوهايو في 16 تموز / يوليو عن عام 2003.


لأن الطائره كان عباره عن نموذج لتطوير التكنولوجيا فقد تم استعمال محرك تربيني تجاري وانظمه تحكم هيدروليكيه واليدوية بدلا من استعمال تقنيه الطيران بالسلك. مما اختصار الوقت وخفض التكاليف إلى حد كبير.







شكل الطائره الأيروديناميكي مستقرة بما يكفي لجعلها تطير من دون استعمال الكمبيوتر لتصحيح المسار ، وهي سمة لا توجد في غيرها من المقاتلين الحديثة أو طائرات الشبح ، مثل اف 16 او اف 117.






الخصائص العامة​


الطاقم : 1
الطول : حوالي 47 قدم (14.30 م)
طول الجناح : ما يقرب من 23 قدم (7.00 م)
وزن الاقلاع الأقصي : 7،380 رطل (3،350 كلغ)
المحركات : محرك واحد من نوع برات أند ويتني كندا بقوه 12.9 كيلونيوتن​


الأداء​


السرعة القصوى : 260 عقدة (482 كم / ساعة)
سقف الأرتفاع : 20،000 قدم (6،100 م)​


والأن العبره التي يمكن استخلاصها من تجارب هذه الشركه وهي انها طبقت مبدأ اخسر القليل لتكسب الكثير ، وذلك عن طريق انفاق مبلغ 67 مليون في التجارب لتطور تكنولوجيا اتاحت لها انتاج مقاتله الأف - 22 رابتور والتي سعرتها ب 138 مليون دولار للطائره الواحده مما اتاح لها اكتساب ارباح قدرت بالمليارات .


كذلك اتاح لها استعمال التكنولوجيا التي طورتها في برامج طائرات اخري مستقبليه مثل ال X-45 وال X-47 ، متي سوف يتعلم العرب ويلحقوا بركب المستقبل ويقرروا انفاق القليل لكسب الكثير؟

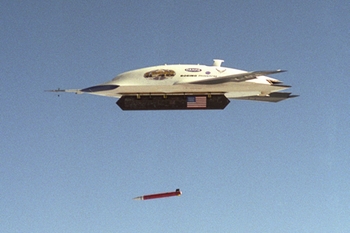

X-45

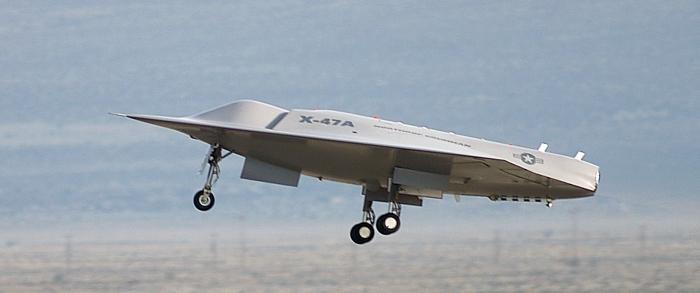

X-47

هذه المعلومات منقولة من الاخ الكريم صلاح الدين الايوبي بموضوعه الطير الجارح الأمريكي


Algerian Warrior

Terminator
إنضم
5 يوليو 2008
المشاركات
5,371
التفاعلات
358 0 0
.................................العرب لاحياة لمن تنادي ......................................
