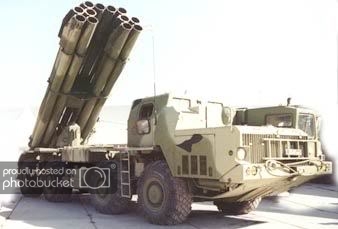

[align=right]البي أم-30 سميرتش (BM-30 smerch)– الإعصار – " 9K59 "
هي راجمة صواريخ سوفياتية / روسية .


" السميرتش تعبر عن التفوق الروسي في المجال المدفعي والراجمات وهي هبارة عن جيل جديد من الراجمات من عائلة البي أم التي صنعت تاريخ الاتحاد السوفياتي والتي يدعوها البعض براجمات الكاتيوشا نظرا لما قامت به خلال الحرب العالمية الثانية " العائلة تأتي يباعا "
معلومات عاملة :
مهمتها الرئيسة تدمير تشكيلات الجيش الكبيرة بأقل مجهود " تجمع الجيش المدرعات ,المخازن ,مستودعات , مدفعية 'منطقة كاملة ' الخطول الخلفية للعدو والامامية المطارات مراكز القيادة... .

حيث أخد الروس الاهمية الكبيرة لراجمات الصواريخ من عيار 300 ميلي متر وبمدى عالي
بحيث يمكن لبطاريات البي أم 30 تعويض النقص في المدفعية وحتى التفوق نظرا إلى القوة التدميرة والوصول الى العمق و المدى البعيد وتنوع القذائف .

ومن أهم ميزاتها القوة التدميرية وكذلك سرعة الحركة والمدى ممتازة و الدقة .

يتم حمل النظام على عربة من نوع MAZ-543A 8 x 8.

أنه يركب على عربة إطلاق ممتازة من نوع 9A52-2 بكل الاجهزة الازمة.

رافعة تعبئة/شحن القذائف من نوع 9T234-2 .


مزود بـ 12 أنبوب إطلاق من فئة 300 ميلي متر مرتبة على شكل 4-4 و4 يشكلون سطر أفقي .

يتمتع بنظام تحكم تلقائي يعطيه الكثير من المميزات .

تتميز أجهزة المسح والتصويب بالكفائة في الضروف السيئة والليل .

تصميم حلزوني للأنابيب الإطلاق بشكل طولي .

مركز عميات متطور للتصويب ولإطلاق مميا يعطي إستقلالية بفضل عملية المسح والملاحة بحيث يمكن للعربة تغير موقع الاطلاق وبسرعة .

. يصل المدى الى 90 كيلو متر بينما تصل النسخة الجديدة الى 120حوالي كيلومتر " الجيل الجديد ".

تكون مسافة الإطلاق من 20- 90 كيلو متر .

طول الصاروخ 7.5 متر ووزنه اكثر من 800 كيلو غرام .

قذائف موجهة بالاشعة ما تحت الحمراء . قادر على إختراق درع من 70 -120 ميلي متر .

صواريخ متنوعة بين العادية و الانشطارية .

مجهزة بكمبيوترين E-1756 يمكنهما مسح وإرسال واستقبال البيانات عبر الاقمار الصناعية لتوجه الصواريخ وبدقة .

حجرة القيادة :

تكون حجرة السائق صغيرة على الطرف الأيسر للشاحنة والباب من اليسار.

خلفها مباشرة قمرة طاقم الإطلاق الذي يتكون من 3 أشخاص بها بابين من اليمين ويسار .

أكبر عيوب لا تمتلك اي نوع من الحماية .

تمتلكها 4 دول بعد روسيا هي الهند ب 38 نضام إضافة إلى 24 حتى 2010 .

الكويت ب 27 نظام . الجزائر 18 نظام سنة 1998 + عدد مجهول تم التعاقد عليه " نسخة حديثة ".

الإمارات المتحدة لكن العدد مجهول .

تطوير Splav
[moveo=left]... يتبع[/moveo][/align]


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
228 1 0
[align=right]معلومات شاملة :

الإسم الكامل 9A59Smerch-M

دخل الخدمة 1989

الإنتشار : 5 بلدانِ

الوصف :

طاقم 4 – مع عربة الشحن7

هيكل MAZ-543Mx 8 ذو عجلات

الوزن الكلي 43.700 كيلو غرام

طول هيكلِ 12.1 متر

الإرتفاع 3.05 متر

العرض 3.5 متر

الأداء الآلي :

محرك 518 حصان ، 12V محرك ديزل

المدى الاقص (كيلومتر) 850 كيلومتر

سرعة (كيلومتر بالساعة)

طريق : 60

طريق وعرة 35

في الماء غير ممكن

اقصى عمق 1 متر

وقت الرفع والإستعداد للإطلاق 3 دقائق

الإنزال والعودة لوض الحركة 3 دقائق

راديو R-123M

الحماية :

لا تحتوي على اي نوع من الحماية سواء التدريع أو الحماية الداتية أو الدخان التَسلّح:

قدائف من عيار 300 ميلي متر تحت إسم 9A52

عدد الأنابيبِ 12

نسبة إنطلاقِ

وقت الإطلاقةِ الكاملِ : 12 دورةَ في 38 ثانيةِ

فترة الصاروخِ الوحيدةِ، 3 ثواني لكلّ صاروخِ

دليل نوعِ محمّلِ :

مدة التحميل 30-36 دقيقة

نظام دفع القدائف " لإطلاق " كهربائي

زاوية حركة المنصة :

يسار 30 درجة

يمين 30درجة

إرتفاع (°) (-/+) -0/+55°

التحكم في الإطلاق

منظارِ بي جي -1إم البانارومي (Pantel)

Collimator K-1

ذخيرة التَسلّحِ الرئيسيةِ:

يمكن تزويده بقدائف دخانية،خارقة . حارقة، كيمياوية، متفجرة ,إنشطارية ,............ .


[move=left]....... يتبع[/move][/align]


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
228 1 0
[align=right]انواع عربات السميرتش.
هناك نوعان من العربات سواء عربة الإطلاق او عربة إعادة الشحن بعد تطويرها لجعها اخف وأكثر كفائة .
عربات الاطلاق :
1- عربة الاطلاق 9A52-2 المحمولة على عربة النقل MAZ-543A :


الهيكل : MAZ-543A
العيار : 300 ملي متر .
عدد انابيب الاطلاق : 12
الوزن الكلي مع الحمولة : 43700 كيلو غرام .
السرعة مع الوزن الكلي : 60 كيلو متر فالساعة .
المدى الاقصى بدون تزود بالوقود : 850 كيلو متر .
الابعاد :بالميلي متر .
الطول :12100 mm
العرض :3050 mm
الإرتفاع : 3050 mm
الطاقم : 4 افراد .
----------
2- عربة الاطلاق 9A52-2T المحمولة على عربة النقل Tatra 816 نسخة " التشيك ":


الهيكل : TATRA 816
العيار : 300 ملي متر .
عدد انابيب الاطلاق : 12
الوزن الكلي مع الحمولة : 38400 كيلو غرام .
السرعة مع الوزن الكلي : 90 كيلو متر فالساعة .
المدى الاقصى بدون تزود بالوقود : 1000 كيلو متر .
الابعاد :بالميلي متر .
الطول :12400 mm
العرض :3025 mm
الإرتفاع : 3435 mm
الطاقم : 3 افراد .

عربات الشحن :
1- عربة الشحن 9T234T :

الهيكل : MAZ-543A
عدد القذائف : 12
الوزن الكلي مع الحمولة :41500 كيلو غرام .
السرعة مع الوزن الكلي : 60 كيلو متر فالساعة .
المدى الاقصى بدون تزود بالوقود : 850 كيلو متر .
الابعاد :بالميلي متر .
الطول :13600 mm
العرض :3130 mm
الإرتفاع : 3250 mm
الطاقم :3 افراد .
------
1- عربة الشحن 9T234-2T :

الهيكل :TATRA 816
عدد القذائف المحمولة : 12
الوزن الكلي مع الحمولة :36200 كيلو غرام .
السرعة مع الوزن الكلي : 90 كيلو متر فالساعة .
المدى الاقصى بدون تزود بالوقود : 1000 كيلو متر .
الابعاد :بالميلي متر .
الطول :12660 mm
العرض :3050 mm
الإرتفاع : 3535 mm
الطاقم :3 افراد .[/align]

[moveo=left]... يتبع[/moveo]


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
228 1 0
الصواريخ والقذائف :

-----
300mm 9M55K
-----
الإسم :9M55K .
قذيفة صاروخية برأس عنقودي تجزوئي .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
يحمل كل رأس 72 : قنبلة ثانوية " قنابل عنقودية " .
وزن الدخيرة الثانوية :1.75 كيلو جرام
مدة إنفجار القذيفة تلقائيا بعد الإطلاق :110 ثانية بعد الإطلاق .
المدى الادنى :20 كيلو متر
المدى الاقصى :70 كيلو متر .
يستهذف هذا الراس تجمعات الجنود و العرابات الغير مصفحة .
الصورة :
-----
300mm 9M55K1
-----
الإسم :9M55K1 .
قذيفة صاروخية برأس عنقودي تجزوئي .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
يحمل كل رأس 5 : قنبلة ثانوية " قنابل عنقودية " .
وزن الدخيرة الثانوية :15 كيلو جرام
المدى الادنى :20 كيلو متر
المدى الاقصى :70 كيلو متر .
يستهذف هذا الراس تجمعات المدرعات .
-----
300mm 9M55K4
-----
الإسم :9M55K4 .
قذيفة صاروخية برأس مجهز بالغام .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
يحمل كل رأس 25 : قنبلة ثانوية " قنابل عنقودية " .
وزن الدخيرة الثانوية :4.85 كيلو جرام
مدة الانفجار التلقائي : بين 16-20 ساعة .
المدى الادنى :20 كيلو متر
المدى الاقصى :70 كيلو متر .
يعمل على نشر حقول من الالغام الضادة للدبابت .
-----
300mm 9M55K5
-----
الإسم :9M55K5 .
قذيفة صاروخية برأس مجهز بقنابل عنقودية .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
يحمل كل رأس 646 : قنبلة ثانوية " قنابل عنقودية " .
وزن الدخيرة الثانوية :0.24 كيلو جرام
مدة الانفجار التلقائي : بين 130-160 ثانية .
المدى الادنى :25 كيلو متر
المدى الاقصى :70 كيلو متر .
يعمل على نشر عدد كبير من القنابل العنقودية التي تنفجر عند ملامستها الارض وتستهدف في العادة الجنود .
-----
300mm 9M55F
-----
الإسم :9M55F .
قذيفة صاروخية برأس حربي .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :258 كيلوجرام
وزن الحشوة الناسفة :95 كيلو غرام .
وزن الدخيرة الثانوية :50 كيلو جرام
المدى الادنى :25 كيلو متر
المدى الاقصى :70 كيلو متر .
يستهذف الاماكن المحصنة .
-----
300mm 9M528
-----
الإسم :9M528 .
قذيفة صاروخية برأس شديد الانفجار .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
وزن الحشوة الناسفة :95 كيلو غرام .
وزن الدخيرة الثانوية :50 كيلو جرام
المدى الادنى :25 كيلو متر
المدى الاقصى :90 كيلو متر .
يستهذف الاماكن المحصنة والمفتوحة .
..... يتبع

التعديل الأخير:

redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
228 1 0
بالنسبة للتوجيه للنسخة الاولى هي تتم عبر مركز عمليات منفصل كما يتم التوجيه عبر الاقمار الصناعية وكذالك من خلال طائرة بدون طيار نوع R-90 .
اما النسخة الاحدث من النظام وهي مزودة فقط ب 6 أنابيب إطلاق فعملية الاطلاق بها تكون تلقائية بدون تدخل الطاقم في العملية .
كما تعتبر السميرت أفضل راجمة في إختصاصها بحيث تجمع عدة مزايا غير متوفرة في باقي الراجمات .

[YOUTUBE]NJZOpCJiSVI[/YOUTUBE]

[YOUTUBE]OpRhNteQOoU[/YOUTUBE]


[YOUTUBE]BLYJ6Z3dc28[/YOUTUBE]​
