مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

[jomana]

هذه الصوره من موقع صينى وهى توضح
مواصفات المقاتله الصينيه J-10B المطروحه للتصدير
هذه الصوره
وأريد مشاركات الأعضاء للتعليق على الصوره
وشرح المواصفات
وخاصه
الأساتذه
صلاح الدين
بيركوت
f35

أضغط على الشريط أعلى الصوره
لتظهر الصوره بكامل حجمها


أعلم ان هناك مواضيع كثيره عن هذه المقاتله
لكنى ساحاول جعل هذا الموضوع موسوعه لها
وسأورد فيديوهات وصور
ومعلومات عن التسليح والأفيونكس
لأنى اتوقع مستقبل باهر لهذه المقاتله



[jomana]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل



لمحه عامه

الشينجدو جيه-10 (صينية مبسطة:歼|歼) هي مقاتلة متعددة المهام نفاثة من تصميم وتصنيع مجموعة تشينجدو لصناعة الطائرات الواقعة في جمهورية الصين الشعبية. صممت الطائرة خصيصا للقوات الجوية الصينية وتلقب في الغرب باسم "التنين القوي" [1].
تعد الجيه-10 طائرة متعددة المهام تستطيع القيام بكافة الأعمال القتالية نهارا أو ليلا في كافة الأجواء، حيث قارنتها الصحف الصينية بالإف-16 والميراج 2000 والسو-27[2].
أعلنت وكالة أنباء شينخوا الصينية في 29 ديسمبر 2006القوات الجوية الصينية رسميا. دخول التشينجو جيه-10 جيز الخدمة في
التطوير

كان السياسي الصيني دينج شياو بينج من الداعمين لبرنامج تطوير الطائرة، وسمح بانفاق ما يقدر بنصف مليار رنمينبي في سبيل تطوير طائرة صينية محلية. بدأ المشروع في يناير 1988 عندما بدأت الحكومة الصينية في المشروع تحت اسم "المشروع 10". كلف معهد شينجدو لتصميم الطائرات بتطوير الطائرة وعين كلا من "سونج وينكونج" كمصمم رئيسي و "زيو شيسو" كرئيس المهندسين بالمشروع. صممت الطائرة في البداية كطائرة متخصصة ولكن تم تعديل تصميمها لتصبح طائرة متعددة المهام قادرة على كلا من المعارك الجوية ومهاجمة الأهداف الأرضية.
رغم أن وجود الطائرة كان معروفا من فترة طويلة داخل وخارج الصين إلا أن الحكومة الصينية لم تعترف رسميا بوجود الطائرة إلا في يناير 2007، وسمحت بنشر أولى الصور الرسمية للجيه-10 عن طريق وكالة أنباء شينخوا الصينية.
ونظرا لخضوع الطائرة لجدار من السرية التامة قبل أن تقدمها الحكومة الصينية علنا للملأ، فكانت العديد من تفاصيل الجيه-10 عرضة للتوقعات. كما انتشرت شائعات عن تحطم الطائرة أثناء اختبارات الطيران الا أن الحكومة الصينية نفت هذه الشائعة. فقد ذكرت وكالة شينخوا أنه لم تحدث أي حوادث تحطم للطائرة من بداية تطويرها مما يعد نجاحا واثباتا لقدرة الطيارين الصينيين. الا أن بعض التقارير أكدت فعلا تحطم أحد التماذج الأولية ولكن الحكومة الصينية حاولت التعتيم على الخبر.
حسب المصادر الإعلامية الصينية، فإن الطائرة الأولي "جيه-10 01" خرجت من خطوط الإنتاج في نوفمبر 1997، وطارت لأول مرة بوساطة طيار الإختبار "لي كيانج" في مارس 1998 لمدة عشرون دقيقة. كما قام طيار اختبار اخر هو "لي زونجوا" باختبار القدرات الأيروديناميكية للطائرة واستمرت الإختبارات حتى أوائل ديسمبر من عام 2003التزود بالوقود جوا. كما كانت اخر اختبارات الطائرة كانت الإطلاق الحي للصواريخ جو-جو والتي استمرت من 21 إلى 25 ديسمبر 2003. وفي هذه الأثناء أختبرت قدرات الطائرة على
سلمت الطائرة لأول سرب لإختبارها في 23 فبراير 2003 وأعطيت الطائرة وضع "في الخدمة" رسميا في ديسمبر من نفس العام بعد أكثر من 18 سنة من التطوير. كان أول فوج قتالي تسلم الجيه-10 هو رقم 131 التابع للتشكيل 44






مواصفات عامه للطائره



Specifications J-10


General characteristics

• Crew: 1 (basic), 2 (trainer variant)
• بمقعد واحد وبمقعدين لطراز التدريب
•


الأبعاد
الطول والعرض والإرتفاع

• Length: 15.5 m (50 ft 10 in)
• Wingspan: 9.7 m (31 ft 10 in)
• Height: 4.78 m (15.7 ft)
• Wing area: 39 m² (419.8 ft²)
• الأوزان
• فارغه ومحمله وأقصى حموله
• Empty weight: 9,750 kg (21,495 lb)
• Loaded weight: 14,876 kg (32,797 lb)
• Useful load: 4,500 kg (9,920 lb)
• Max takeoff weight: 19,277 kg (42,500 lb)

المحركات

محرك روسى

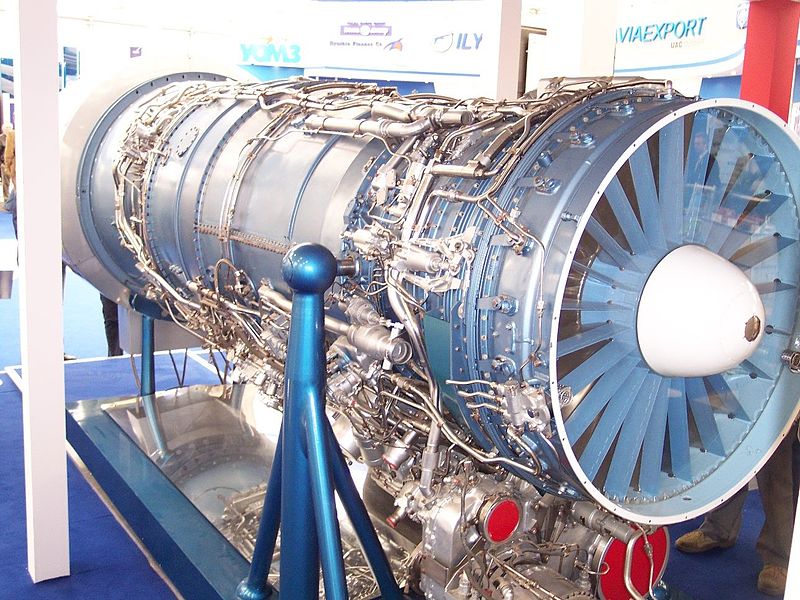

• Powerplant: 1× Saturn-Lyulka AL-31FN


• محرك صينى مثيل المحرك الروسى

• or WS-10A Taihang turbofan
  • Dry thrust: 79.43 kN / 89.17 kN (17,860 lbf / 20,050 lbf)
  • Thrust with afterburner: 122.5 kN / 132 kN (27,557 lbf / 29,101 lbf)
•


السرعه وسقف التسلق


Performance

• Maximum speed: Mach 2.2 at altitude, Mach 1.2 at sea level
• g-limits: +9/-3 g (+88/-29 m/s², +290/-97 ft/s²)
• Combat radius: 1600+ km (341 mi)
• Service ceiling: 18,000 m (59,055 ft)
• Wing loading: 335 kg/m² (69 lb/ft²)
• Thrust/weight: .98

التسليح

Armament

المدفع

• Guns: 1× 23mm twin-barrel

• cannon
• نقاط التحميل
• 11 نقطه أقصى وزن تستطيع حمله 6طن
• Hardpoints: 11 in total (6× under-wing, 5× under-fuselage) with a capacity of 6,000 kg (13,228 lb) external fuel and ordnance
• Rockets: 90 mm unguided

• rocket pods
• Missiles:
• صواريخ جو جو
•

  • Air-to-air missiles:
  • PL-8


Specifications
Dimensions: Diameter 0.2 m, Length 3.0 m, Wingspan 0.8 m

Weights: Warhead 11 kg (24.3 lb), Weight 115 kg (254 lb)

Performance: Max Range 15 km (8 nm), Min Range 500 m (1,640 ft), Top Speed Mach 2 (2,390 kph)

G Loads: Max Maneuvering Load Factor 35 g

•
  • PL-9

  Specifications
  Dimensions: Diameter 157 mm, Length 2.9 m, Wingspan 0.7 m

  Weights: Warhead 12 kg (26.5 lb), Weight 123 kg (271 lb)

  Performance: Max Range 22,000 m (72,178 ft), Min Range 500 m (1,640 ft), Off-Boresight Capability 40 °, Top Speed Mach 2.10 (2,510 kph)

• • PL-11
• وهو صاروخ صين مماثل للصاروخ الامريكى سبارو

• • PL-12
  Specifications
  Dimensions: Diameter 203 mm, Length 3.9 m, Wingspan 674 mm

  Weights: Max Weight 180 kg (397 lb)

  Performance: Max Range 70 km (38 nm), Top Speed Mach 4 (4,780 kph)

  G Loads: Max Maneuvering Load Factor 38 g

• صورايخ جو سطح
  • Air-to-surface missiles
  • PJ-9
  • YJ-9K

وهى نسخ صينيه لعائلة الصواريخ الروسيه kh


القنابل

• Bombs: laser-guided bombs (LT-2), glide bombs


Specifications
Launch weight: 564kg
Length: 3530mm
Diameter: 377mm
Wingspan: 950mm
Warhead: N/A
Range: >10km
Guidance: Laser
Accuracy: 6.5m CEP

The LeiTing-2 or LT-2
هى قنبله صينيه موجهه بالليزر وتستخدم نظام توجيه بالليزر نصف إيجابى
وستسخدم المقاتله أيضآ
H-4 precision guided weapon
من إنتاج شركة
NESCOM
بمدى 120كم وبدقه 3أمتار

• (LS-6) and unguided bombs

Specifications

Launch weight: 540kg
Length: 300mm
Diameter: 377mm
Wingspan: 2,740mm
Warhead: 440kg HE
Range: 40km (released at an altitude of 8,000m); 60km (released at an altitude of 10,000m)
Guidance: GPS + INS
Accuracy: 15m CEP

وهذه القنبله ستسمح للمقاتله للبقاء بعيده عن صواريخ الدفاع الجوى المعاديه إذ يصل مداها إلى 60كم إذا ألقيت من إرتفاع 10000 متر ويمكنها إصابة اهدافها بدقه 6 إلى 15 متر
وهى مماثله للقنبله الأمريكيه الجدام

• Others
• • Up to 3 external fuel drop-tanks (1× under-fuselage, 2× under-wing) for extended range and

  • loitering time
  • يمكنها حمل ثلاث خزانات وقود
  • واحد تحت البدن وإثنان تحت الاجنحه
  •


Avionics

• NRIET KLJ-10 multi-mode

• fire-control radar

رادار صينى بمدى 105 كم

• Externally-mounted avionics pods:
  • Type Hongguang-I infra-red search and track pod
  • بود بحث بالأشعه تحت الحمراء


  • BM/KG300G self-protection jamming

  • pod
  • بود للتشويش على الرادارت

  • KZ900 electronic reconnaissance pod
  • بود إستطلاع صينى الصنع
  • Blue Sky navigation/attack pod
  • مماثل للبود الأمريكى

• LANTIRN
  • مواصفات البود الصينى

  • size: 0.295 cubic metre
  • weight: 200 kg
  • maximum aircraft speed: 900 km/hour
  • minimum altitude: 60 metre
  • maximum continuous operation in terrain following mode at minimum altitude: > 50 minutes
  • g force: -1 g to + 12 g
  • FLIR range: > 10 km
  • Radar range: > 15 km


  • FILAT (Forward-looking Infra-red Laser Attack Targeting) pod



[jomana]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

[ame]http://www.youtube.com/watch?v=RWnj-WcSo0s&feature=fvsr[/ame]


[ame]http://www.youtube.com/watch?v=BBHqxRVOBvM&feature=fvsr[/ame]


[ame]http://www.youtube.com/watch?v=Uckgh2XFgRs&feature=fvsr[/ame]


[ame]http://www.youtube.com/watch?v=pZwJIv6mwzk&feature=fvsr[/ame]


[ame]http://www.youtube.com/watch?v=AXeojikq5-I&feature=fvsr[/ame]



[jomana]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل



[dolla0000]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

مقاتلة متميزة وجسمها مرن وبه بعض الشبه من طائرة f16
شكرا



[ذيب السعودية]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

معليش انا ابي اقول رايي انها قويه بس انها ماتحمل صواريخ كثير ركز معي


الطن =200 رطل طيب يعني جدام كم رطل 2000 يعني 10 طنون مو جدام بس صواريخ كثير وموجه بليزر والى اخره



[jomana]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

معليش انا ابي اقول رايي انها قويه بس انها ماتحمل صواريخ كثير ركز معي


الطن =200 رطل طيب يعني جدام كم رطل 2000 يعني 10 طنون مو جدام بس صواريخ كثير وموجه بليزر والى اخره

الطن ألف كيلوجرام أخى الكريم
الرطل أقل من نصف كيلوجرام
يساوى تقريبآ 450جم
يعنى الطن يساوى 2220 رطل تقريبآ

والمقاتله حمولتها القصوى 6طن
يعنى 6000كجم


أما وزون الجدام كالتالى
Launch weight: (JDAM and warhead) GBU-31 (v) 1/B: 2,036 pounds (924 kg); GBU-31 (v) 3/B: 2,115 pounds (959 kg); GBU-32 (v) 1/B: 1,013 lb 1,013 pounds (459 kg)



[fofo741]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

السلام عليكم و رحمة الله و بركاته​

من خلال المعلومات المتوافرة عنها ارى ان :​

رادارها اعتبره ممتاز فعلى الرغم من ان مداه 105 وهو اقل من مدى رادارات الطائرات التي من نفس الفئة الا انه يعمل بنطاق اكس باند​

و تسليحها ممتاز ايضا اذ ان اسلحتها مستنسخة من افضل الصواريخ و القنابل الامريكية و الروسية و الطائرة بها 11 نقطة تحميل و تستطيع حمل 6000 كيلو مما يعني انها تحمل ترسانة اسلحة كبيرة​

و أبعاد الطائرة (( حجمها )) صغيرة نسبيا مما يعطيها قدرة كبيرة على المناورة​

شكل البدن ممتاز جدا وهو مشابه للإف 16 و من خلال التصميم اعتقد ان هذي المقاتلة لها قدرة كبيرة على المناورات الحادة مما يفيدها في القتال التلاحمي​

و طبعا المحركات لا غبار عليها فمحركها هو نفس محرك طائرة السوخوي 27 الروسية وهو محرّك قوي​

و البودات المركبة عليها مثل بود البحث بالاشعة تحت الحمراء و بود التشويش ممتازة وهي تضيف قوة كبيرة للمقاتلة و تجعلها أكثر كفاءة في اداء المهمات المطلوبة منها​

و طبعا لا ننسى ان سعرها سيكون بالتأكيد أرخص من الطائرات الأمريكية و حتى الروسية و أيضا شروط الصين ليست معقدة كشروط أمريكا مما يعني ان هذي المقاتلة تعتبر فرصة للدول اللي حابة تطور جيوشها و بدون تكاليف مجهدة لميزانية الدولة
و من الممكن حتى ان تقوم الصين بنقل التقنية للدول المشترية (( طبعا اذا كان الطرف المشتري ذكي و يعرف كيف يتفاوض ))​

و بعد تحليل مواصفات الطائرة
بالنسبة لي المقاتلة ممتازة جدا
و بصراحة مجهود الصين الذي بذلوه لتطويرها في 18 عاما لم يذهب سدا
بل ان مجهودهم أثمر مقاتلة قادرة على منافسة قريناتها​

و اعتقد انه لو واصلت الصين بنفس الهمة فهي ستستطيع مقارعة الصناعات الغربية المتطورة في خلال مدة زمنية قيساسية و وضعها الاقتصادي سيساعدها كثيرا على ذلك​

و أشكرك أخت نيكول على المجهود الرائع و على هذا التقرير
​



[f-14d]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

من هي الدول التي من المحتمل ان تحصل على هذه الطائره؟؟



[Algerian Warrior]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

السلام عليكم و رحمة الله

مـوضـوع في غاية الروعة
سأتكلم من وجهة نظر شخصية محضة
المقاتلة ضعيفة نسبيا بالمقارنة مع مثيلاتها من نفس الفئة و لكني معجب بها للسبب التالي انها مثل العجين يمكن ان اجعلها كما اريد
و لو كنت ساقتنيها ساطلب ما يلي :

- ردار اقوى (و حبذ لو يكون ردار Su-35 )
-نظام سبيكترا الفرنسي الذي زودت به الرافال
- تجهيزها بمحرك اقوي و لزيادة المدى و الحمولة
- امكانية نقل التكنولوجيا و من ثم التصنيع المحلي و ادخال التعديلات الخاصة
- بودات تشويش فرنسية
​



[ذيب السعودية]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

الطن ألف كيلوجرام أخى الكريم
الرطل أقل من نصف كيلوجرام
يساوى تقريبآ 450جم
يعنى الطن يساوى 2220 رطل تقريبآ

والمقاتله حمولتها القصوى 6طن
يعنى 6000كجم


أما وزون الجدام كالتالى
launch weight: (jdam and warhead) gbu-31 (v) 1/b: 2,036 pounds (924 kg); gbu-31 (v) 3/b: 2,115 pounds (959 kg); gbu-32 (v) 1/b: 1,013 lb 1,013 pounds (459 kg)

اختي انا ادرسها يعني غلط على الكتاب وصح عليك ماتوقع وخصوصا الكتاب حقنا جاي من اوربا والسعودية مسويه اضافات



[Amr Ghoniem]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

اختي انا ادرسها يعني غلط على الكتاب وصح عليك ماتوقع وخصوصا الكتاب حقنا جاي من اوربا والسعودية مسويه اضافات

ياخى كلام نيكول صح انت بتسلم بصحه مطبوعها على عقول البشر ياسيدى الطن 1000 كيلو جرام والرطل تقريبا نصف كيلو جرام والشعب المصرى بالذات كان يتعامل بالرطل حتى وقت ليس ببعيد وبعدين اروبا بتكلم عليها كانهم الهه ياخى روح افتح الكتاب تانى يمكن مشل الرطل ولو تاكدت من الكتاب نفس المعلومه عندك النت ابحث عن كم يساوى الرطل بالجرامات واعتقد ان الكيلو يساوى 1000 جرام



[ذيب السعودية]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

طيب الكتاااب كاتبييين 1طن ياسوي 200 رطل



[ألب ارسلان]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

هى الباكورة الفعلية و الدلالة الحقيقية على تطر صناعة الطيران الصينية فالطأرة ليست تصمييم مسروق من المقاتلة لافى كما يدعى اليهود وانما هى العقول الصينية التى ابدعت وصممت ونفذت وهى من افضل المقاتلات فى العالم واتمنى ان يتم تصنيعها فى مصر بالتعاون مع الصين



[صلاح الدين الأيوبي]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

بالنسبه لمشروع هذه المقاتله فهو قام بناء علي مشروع المقاتله لافي الأسرائيليه التي الغت اسرائيل مشروعها بسبب الضغوطات الأمريكيه لإيقاف مشروعها حيث انها شكلت منافس رئيسي لمقاتله الأف-16 الأمريكيه وكانت ستعرض فرص بيعها الي دول اخري للخطر نظرا لتمتعها بنفس مستوي تكنولوجيا الأف-16 وانخفاض ثمنها حيث ان الأسرائيليين كانوا يهدفون الي بيعها في سوق السلاح العالمي بعد ان يحققوا اكتفاء منها. وفي مقابل الغاء مشروعها عرض الأمريكان مقاتله الأف-16 علي الأسرائيليين بأسعار مخفضه. وفي بعض الأحيان مجانا.

بعد الغاء مشروع المقاتله لافي ترددت اشاعات واخبار بأن اسرائيل باعت تكنولوجيا المقاتله اللافي وهي تكنولوجيا امريكيه حصلت عليها اسرائيل بعد اشتراك شركات امريكيه في تصنيع المقاتله لافي ، وقامت اسرائيل ببيعها الي الصين وهنالك تقارير تشير الي بيع اسرائيل لمقاتله لافي كامله الي الصين.

بعد ان حصلت الصين علي المقاتله وتكنولوجيتها ، استعملتها في مشروع مقاتلتها الجي - 10 وفي مرحله لاحقه استعانت بشركه ميغ الروسيه في ادخال بعض التعديلات علي المقاتله الي ان خرجت علي العلن مقاتله الجي - 10 اي بشكلها الذي نعرفه. والمعروف ان شركه ميغ ادخلت بعض التعديلات علي اجنحه الطائره وبدنها استنادا الي مشروع مقاتلتها الملغاه ميغ - 33 والتي استعانهت بها الصين كذلك في مشروع الأف سي - 1 / جي اف - 17

ميغ-33

طبعا كانت هنالك خطط صينيه لصنع نموذج اكثر تقدما منها بعد التمكن من استنساخ وتطوير بعض المكونات الروسيه من المقاتلات الروسيه التي حصلت عليها الصين من روسيا مثل السوخوي - 30 والسوخوي - 27. ومنها جهاز الكشف والتتبع بالأشعه تحت الحمراء IRST والذي نسخته الصين عن الجهاز الروسي الموجود في المقاتلات الروسيه وطورته في مرحله لاحقه الي ان اصبح الخبراء يقولون عنه بانه اكثر تطورا وقدره من ناحيه مدي الكشف والتتبع عن النسخ الروسيه.

بعد ان تمكنت الصين من صنعت هذه المكونات التي استنسخنها من المقاتلات الروسيه ، توجهت الي محاوله تقليص بصمتها الراداريه عن طريق ادخال تعديل جوهري علي شكل فتحه دخول الهواء للمحرك والموجوده اسفل مقدمه الطائره ، واعتمدت تصميم ال DSI لفتحات الهواء المطبقه في مقاتله الأف-35 والتي اقتنعت بها الصين بعد ان تم تجربتها علي مقاتله الجي اف - 17 الباكستانيه ومعرفه فوائدها ومن ثم رغبتها في ادخالها في المقاتله جي - 10من فوائدها انها تزيد من قوه دخول الهواء الي المحرك مما يزيد من قوته وتخفض البصمه الراداريه للمقاتله.

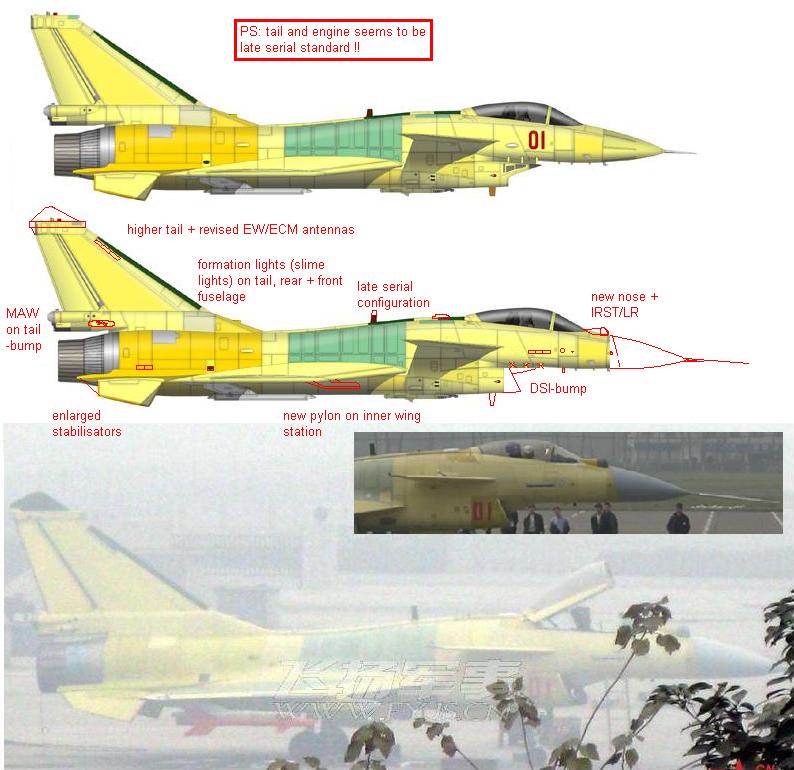

وسميت نسخه الحديثه بمقاتله الجي - 10 بي بعد ادخال التعديلات البدنيه عليها ومكونات الكترونيه جديده لها ، كذلك تم التخطيط لتزويدها برادار ايسا تقوم الصين بتطويره لجعلها من مقاتلات الجيل الرابع ++ لذلك تم تعديل مقدمتها وجعلها بيضاويه الشكل اكثر وخفضها الي الأسفل لإعطاء الطيار مجال اكبر للرؤيه.



[jomana]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

بالنسبه لمشروع هذه المقاتله فهو قام بناء علي مشروع المقاتله لافي الأسرائيليه التي الغت اسرائيل مشروعها بسبب الضغوطات الأمريكيه لإيقاف مشروعها حيث انها شكلت منافس رئيسي لمقاتله الأف-16 الأمريكيه وكانت ستعرض فرص بيعها الي دول اخري للخطر نظرا لتمتعها بنفس مستوي تكنولوجيا الأف-16 وانخفاض ثمنها حيث ان الأسرائيليين كانوا يهدفون الي بيعها في سوق السلاح العالمي بعد ان يحققوا اكتفاء منها. وفي مقابل الغاء مشروعها عرض الأمريكان مقاتله الأف-16 علي الأسرائيليين بأسعار مخفضه. وفي بعض الأحيان مجانا.

بعد الغاء مشروع المقاتله لافي ترددت اشاعات واخبار بأن اسرائيل باعت تكنولوجيا المقاتله اللافي وهي تكنولوجيا امريكيه حصلت عليها اسرائيل بعد اشتراك شركات امريكيه في تصنيع المقاتله لافي ، وقامت اسرائيل ببيعها الي الصين وهنالك تقارير تشير الي بيع اسرائيل لمقاتله لافي كامله الي الصين.

بعد ان حصلت الصين علي المقاتله وتكنولوجيتها ، استعملتها في مشروع مقاتلتها الجي - 10 وفي مرحله لاحقه استعانت بشركه ميغ الروسيه في ادخال بعض التعديلات علي المقاتله الي ان خرجت علي العلن مقاتله الجي - 10 اي بشكلها الذي نعرفه. والمعروف ان شركه ميغ ادخلت بعض التعديلات علي اجنحه الطائره وبدنها استنادا الي مشروع مقاتلتها الملغاه ميغ - 33 والتي استعانهت بها الصين كذلك في مشروع الأف سي - 1 / جي اف - 17

ميغ-33

طبعا كانت هنالك خطط صينيه لصنع نموذج اكثر تقدما منها بعد التمكن من استنساخ وتطوير بعض المكونات الروسيه من المقاتلات الروسيه التي حصلت عليها الصين من روسيا مثل السوخوي - 30 والسوخوي - 27. ومنها جهاز الكشف والتتبع بالأشعه تحت الحمراء irst والذي نسخته الصين عن الجهاز الروسي الموجود في المقاتلات الروسيه وطورته في مرحله لاحقه الي ان اصبح الخبراء يقولون عنه بانه اكثر تطورا وقدره من ناحيه مدي الكشف والتتبع عن النسخ الروسيه.

بعد ان تمكنت الصين من صنعت هذه المكونات التي استنسخنها من المقاتلات الروسيه ، توجهت الي محاوله تقليص بصمتها الراداريه عن طريق ادخال تعديل جوهري علي شكل فتحه دخول الهواء للمحرك والموجوده اسفل مقدمه الطائره ، واعتمدت تصميم ال dsi لفتحات الهواء المطبقه في مقاتله الأف-35 والتي اقتنعت بها الصين بعد ان تم تجربتها علي مقاتله الجي اف - 17 الباكستانيه ومعرفه فوائدها ومن ثم رغبتها في ادخالها في المقاتله جي - 10من فوائدها انها تزيد من قوه دخول الهواء الي المحرك مما يزيد من قوته وتخفض البصمه الراداريه للمقاتله.

وسميت نسخه الحديثه بمقاتله الجي - 10 بي بعد ادخال التعديلات البدنيه عليها ومكونات الكترونيه جديده لها ، كذلك تم التخطيط لتزويدها برادار ايسا تقوم الصين بتطويره لجعلها من مقاتلات الجيل الرابع ++ لذلك تم تعديل مقدمتها وجعلها بيضاويه الشكل اكثر وخفضها الي الأسفل لإعطاء الطيار مجال اكبر للرؤيه.

بارك الله فيك أخى الكريم
مشاركه جيده
لكن الصينيين نفو ان تكون الطائره مستنسخه من اللافى
وبالفعل هناك إختلاف كبير بينها وبن اللافى
وهناك فرق فى التكنولوجيا الموجوده فى الجى10
واللافى التى يوجد بها تكنولوجيا من الثمنانيات

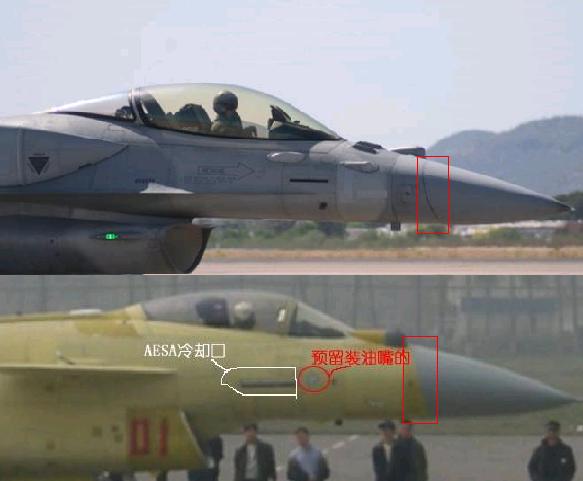

والجى10 أشبه باللأف16 أكثر
وهناك أقوال أن الصين إستعنت بأف16 باكستانيه لتطوير الجى10



[ولد الديره]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

اختي نيكول اتوقع ان الصينيين من الصعب ان يستنسخو من الاف 16 الباكستانيه هذه مغامره باكستانيه لاتغتفر لها وهي دوله مستهدفه ولا تجرا على فعل شيء مشابه لهذا الامر اتوقع ان الصينين يحتاجون الى مساعدات تقنيه بسيطه وقد اقتربو من مرحله النضوج بالصناعه والاستنساخ بعد سنوات كثيره انتجت العديد من الخبراء الصينين والفضل لروسيا التي كانت ساعد الصين التي تحاول الصين لوي ذراعها الان بفعل اقتصاد جبار يجعلها تفعل ماتشاء وايدي عامله لاتكل ولا تمل

كل الشكر



[jomana]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

السلام عليكم و رحمة الله و بركاته​

من خلال المعلومات المتوافرة عنها ارى ان :​

رادارها اعتبره ممتاز فعلى الرغم من ان مداه 105 وهو اقل من مدى رادارات الطائرات التي من نفس الفئة الا انه يعمل بنطاق اكس باند​

و تسليحها ممتاز ايضا اذ ان اسلحتها مستنسخة من افضل الصواريخ و القنابل الامريكية و الروسية و الطائرة بها 11 نقطة تحميل و تستطيع حمل 6000 كيلو مما يعني انها تحمل ترسانة اسلحة كبيرة​

و أبعاد الطائرة (( حجمها )) صغيرة نسبيا مما يعطيها قدرة كبيرة على المناورة​

شكل البدن ممتاز جدا وهو مشابه للإف 16 و من خلال التصميم اعتقد ان هذي المقاتلة لها قدرة كبيرة على المناورات الحادة مما يفيدها في القتال التلاحمي​

و طبعا المحركات لا غبار عليها فمحركها هو نفس محرك طائرة السوخوي 27 الروسية وهو محرّك قوي​

و البودات المركبة عليها مثل بود البحث بالاشعة تحت الحمراء و بود التشويش ممتازة وهي تضيف قوة كبيرة للمقاتلة و تجعلها أكثر كفاءة في اداء المهمات المطلوبة منها​

و طبعا لا ننسى ان سعرها سيكون بالتأكيد أرخص من الطائرات الأمريكية و حتى الروسية و أيضا شروط الصين ليست معقدة كشروط أمريكا مما يعني ان هذي المقاتلة تعتبر فرصة للدول اللي حابة تطور جيوشها و بدون تكاليف مجهدة لميزانية الدولة
و من الممكن حتى ان تقوم الصين بنقل التقنية للدول المشترية (( طبعا اذا كان الطرف المشتري ذكي و يعرف كيف يتفاوض ))​

و بعد تحليل مواصفات الطائرة
بالنسبة لي المقاتلة ممتازة جدا
و بصراحة مجهود الصين الذي بذلوه لتطويرها في 18 عاما لم يذهب سدا
بل ان مجهودهم أثمر مقاتلة قادرة على منافسة قريناتها​

و اعتقد انه لو واصلت الصين بنفس الهمة فهي ستستطيع مقارعة الصناعات الغربية المتطورة في خلال مدة زمنية قيساسية و وضعها الاقتصادي سيساعدها كثيرا على ذلك​

و أشكرك أخت نيكول على المجهود الرائع و على هذا التقرير
​

كلامك صحيح اخى الكريم
والمقاتله بكامل تسليحها تقترب من 40 مايون دولار



[pakistani eagle]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

من هي الدول التي من المحتمل ان تحصل على هذه الطائره؟؟

باكستان شراء 36 عدد نسخه متخصص لباكستان اف سي -20 صناعه صينيى و بعده صناعه في باكستان حتى 150 عدد. سعر مقاتله هي 42 مليون دولار حسب صفقه



[jomana]

رد: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره دعوه للخبراء للتحليل

من هي الدول التي من المحتمل ان تحصل على هذه الطائره؟؟

الدول التى تستخدم المقاتلات الصينيه

باكستان
تعاقدت عليها بالفعل
إيران
تتفاوض مع الصين
كوريا الشماليه
طلبتها من الصين
لكن الصين رفضت الطلب
مصر
هناك إحتمال أن تطلبها مصر خاصة إنها اكبر دوله أفريقيه مستورده للسلاح الصينى
و وجود علاقات متميزه بين مصر والصين
وتشغل فى أسطولها الجوى مقاتلات صينيه


دول أخرى
بعض الدول الأفريقيه والأسيويه
