r-73 & python 4 & aim-9

[BERKUT_SU]

التفوق الجوي هو احد المهمات الرئيسيه لاي سلاح جوي حديث
ولهذا السبب فان الصواريخ جو-جو عامل مهم في معظم ااحيان لحسم نتيجة المعارك الجويه
في التسعينيات ظهرت طفره في الصواريخ تمتاز بالمرونه بما يسمى الجيل الرابع ضمن مدى الرؤيا
بدات فكرة الصواريخ من الجيل الرابع في الاتحاد السوفييتي عندما كان يواجه تحدي قوي من الغرب في التقنيه والتصميم
قام السوفييت في سنواتهم الاخيره بتوظيف المقاتلات المثيره سو-27 مزوده بصواريخ فيمبل نوع ر-73 /aa-11 archer كان هذا الصاروخ يختلف عن الجيل السابق من ناحيتين
كان يتمتع بمرونه في التصميم الايروديناميكي وذلك بفضل كون محركه يعتمد على مرحلتين ومزود بجنيحات canards ودفع موجه لتحقيق معدل التفاف عالي اكبر بكثير من الصاروخ aim9m ومزود بباحث متطور يعتقد انه يستخدم مجسات متعدده بحيث يستطيع تعقب اهداف على زوايا اكبر من زواية البصر وهي اكبر من 45 بكثير وليس هذا فقط بل على سرعه زاوييه عاليه بمعنى اخر ان الارشر يستطيع ان بطبق على اهداف بزاوبه صعبه لا يستطيع الصواريخ الاخرى حتى رؤيتها ومن المميزات الاخرى انه بعد اطلاق الصاروخ يبقى الباحث مطبق على الهدف حتى اثناء المناورات العنيفه بحيث لا يستطيع الهدف الخروج من FOV للباحث .
كلا الميغ-29 والسو-27 مزوده بنظام التوجيه البصري HMS بحيث لا يحتاج الطيار الى توجيه انف طائرته الى وضعية اطلاق ولاحاجه للرادار على عكس ال AIM9L/M حيث يلزم كل ذلك
من ناحيه اخرى تم تصميم السو-27 على مبدا المناوره السوبر بحيث يمكن للطيران والقتال على زوايا قتال صعبه AOA مع امتلاك فرصه اكبر للنجاه من الصواريخ من الجيل الثالث وظهلرت هذه الميزه للغرب عند استخدام الميغ-29 المزوده بهذه الانظمه ايضا
العيب في صواريخ AIM9B AA-2 هو ان طائره مناوره تستطيع كسر الاطباق عليها من قبل هذه الصواريخ

يعتقد ان ر-73 بعد التطوير ارشر يمتلك قدرة اصابه على زاوية 60 درجه اكبر من زاوية الرؤيا ومدى محسن من 16 الى 22 كم NM مع تطوير كامل للمحرك و التوجيه
تم انتاج البايثون في نهاية الثمانيات وتم تزظيفه على طائرات ف15 و ف16 خلال التسعينيات الصاروخ ونظام الرؤيا على الخوذه DASH من الجيل الثلث طورت خصيصا للتفوق على الصاروخ السوفييتي ARCHER /HMS ON MIG-29 والتى وظفت في التسعينيات في الشرق الاوسط

البايثون 4 هو بحق صاروخ من الجيل 4 مصمم من كل النواحي GIMBALL SEEKER ليتوافق مع مدى بصري اكبر من حيث الاستحواذ على الهدف وتتبعه مع محرك وتصميم ايروديناميكي جديد لم يكن التصميم لاصابة الهدف من زاويه اكبر فقط وانما لضمان القدره على ملاحقة الهدف ذات ال مناوره و G العاليه حيث انه يمتلك فرصتين للاطاحه بالهدف H-H واذا اخطا ففرصه اخرى من خلال H-T بحيث ان مواجهته مع اي طائره مناوره لن تزيد عن 30 ثانيه
باحث الصاروخ يمتلك معالج رقمي وله قدره على التمميز بين الهدف الحقيقي والوهمي ونظام رقمي للطيران يتيح له اختيار افضل طريق مختصر للهدف والاشتباك
البايثون يمتلك راس حربي انشطاري ينشط عن طريق فيوز تقاربي ليزري و تصادمي مشابه لل AIM-9 اما الارشر فيوظف فيوز راديوي تقاربي

الخلاصه :
الارشر والبايثون برايي افضل واخطر من الايم-9
استخدام مثل هذه الصواريخ قد يكون خطير عى باقي افراد السرب WINGMAN
استحدام هذه الصواريخ من كل الاطراف سيجعل مبدا الاطلاق اولا والسرعه في الاطلاق هو السمه الغالبه حيث انه لا مجال للهروب من مثل هذه الصواريخ
الحاجه الى انظمة التعريف الدقيقه والسريعه حتى يمكن التصرف بسرعه
الطائرات بحاجه لتحسين انظمة المقاومه لل IR CM
تطوير الصواريخ اكثر من هذا مثل الصواريخ المستقبليه التى توجه ضمن 360 درجه سيجعل الطائرات المناوره عديمة الفائده

سنكمل الموضوع عن مواصفات كل صاروخ بالتفصيل ان شاء الله​



[TOP ACE]

موضوع جميل جدا ومفيد جدااااااااااااااا.يا بشمهندس.
بس كان عندي سؤال ماهي زاوية البحث الحراري للبايثون 5؟اذا يعني وصلتك عنها معلومات ياريت تفيدنا.ايضا هل مقارنتك تشمل ال aim-9x ام فقط ما ذكرته من انواع السايد ويندر الاخرى؟



[BERKUT_SU]

عزيزي توب بالنسبه للبايثون5 فهي بالتاكيد اكبر من 60 درجه ...اما المقارنه لم تشمل ال Aim9x مع انه مماثل للبايثون ...الغريب ان اسرائيل هي اول من لحق بروسيا في تطوير ال Hms والصواريخ الجيل الجديد اما اميركا فتاخرت نسبيا عنهم وهي تاخذ مساعده من اسرائيل في هذا المجال

البايثون 5 يمتلك قدره اكبر ضد الاهداف الصغيره والمنخفضه ويمكن اطلاقه من قريب جدا او خلف مدى الرؤيا .....



[TOP ACE]

تسلم يا بشمهندس.انا قرات في مره من المرات ان زاوية البحث الحراري للبايثون 5 اكبر من 180 درجه.وكان في فيديو انا شفته بيوضح صاروخ ....ولكنه اسرائيل وغالبا البايثون المهم الصاروخ انطلق من جناح الطائره ثم ارتفع لاعلى علاطول واتجه في الاتجاه المعاكس لحركة الطائره.



[BERKUT_SU]

صديقي توب الصاروخ بايثون 5 والصاروخ الاماني Iris-t هما من الصواريخ المتطوره وهما يمثلان خطوه للامام للصواريخ المستقبليه التى يمكن اطلاقها من اي زاويه ...ولكن زاوية الاطلاق تكون محكومه دائما اما بال Ir Seeker Bore Sight في الصواريخ مثل ر-73 او بايثون4 او التوجيه الراداري ولهذا فان الزاويه ستكون دائما محدوده مهما بلغ التطور (طبعا هناك الفكره في السو-27 والرادار الخلفى ) ولكن في النهايه المميز هو معدل الالتفاف الغير طبيعي لهذه الصواريخ حيث انها تستطيع الالتفاف اذا اخطات والدوران حتى لو مرت الطائره واصبحت خارج زاوية البصر

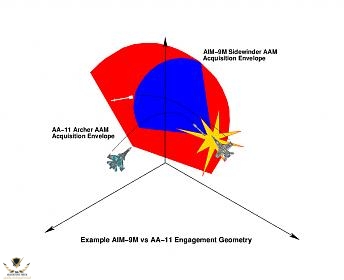

وهذه الصور لتوضيح التميز لهذه الصواريخ



[zaro]

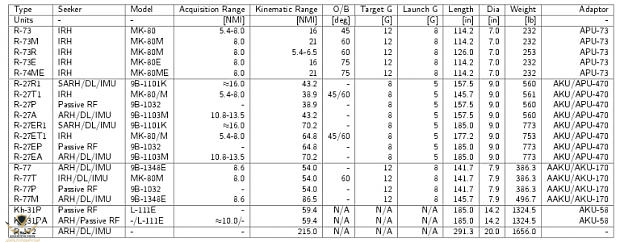

هذا جدول بالصواريخ الروسية ممكن ينفعكم



[ابو حامد]

اخي اشرف ما هي الصواريخ الروسيه والامريكيه المكافيئه للـصاروخان بايثون 5 والصاروخ الالماني Iris-tالي من الجيل الخامس



[BERKUT_SU]

الصاروخ الروسي هو R-73
الصاروخ الامريكي هو Aim-9x
وهناك الصاروخ الروسي على الطريق R-74 , وعلى كل حال البايثون 5 و ال ر-74 هما تطوير للنسخ القديمه ..........من حيث انظمة التوجيه والمدى



[ابو حامد]

الصاروخ الروسي هو R-73
الصاروخ الامريكي هو Aim-9x

اخي اشرف انا سمعت عن جيل غير الي ذكرت الا وهوK-30



[BERKUT_SU]

عزيزي ابو حامد الصواريخ التى تبدا بالحرف K عادة ما تكون مخصصه للاهداف الارضيه والبحريه راجع المصدر وتاكد ثم اخبرني ماذا تجد .



[ابو حامد]

عزيزي ابو حامد الصواريخ التى تبدا بالحرف K عادة ما تكون مخصصه للاهداف الارضيه والبحريه راجع المصدر وتاكد ثم اخبرني ماذا تجد .

يصل مدى الصاوخ R-73 إلى 30 كيلومتراً ويستخدم محركا صاروخيا يعمل بالوقود الصاروخي الجاف. كانت النسخ الأولى تتيح إمكانية الاشتباك مع الأهداف التي تنحرف بزاوية 45 درجة عن محور الطائرة وتم تطوير نسخ متقدمة يمكنها الاشتباك مع الاهداف التي تنحرف حتى 60 درجة. تفيد التقارير أن شركة فيمبل تقوم بتطوير جيل تالٍ للصاروخ R-73 تحت اسم K-30 وتفيد المعلومات أن هذا الصاروخ الأخير سيكون قابلا بشكل كامل للتوجيه وسيحتوي على وسيلة للتحكم في الذيل. وعلى عكس الصاروخ R- 73 لن يحتوي على أسطح تحكم أمامية. من المحتمل أن يتم تطوير هذا الصاروخ في شكل نسختين يتم توجيه إحداهما باستخدام التصوير الحراري بالأشعة تحت الحمراء والنسخة الأخرى باستخدام التوجيه بالرادار السلبي (أي يتم توجيهه على انبعاثات الرادار من الهدف).

http://haras.naseej.com/Detail.asp?InNewsItemID=161631



[BERKUT_SU]

هذا مشروع قديم سوفييتي ....لا اعرف صراحه شي عنه ولكن وجدت عنه هذه المعلومات ...لا اعرف اذا كان تم احياء المشروع

K-30 (Idzeliye 611)


Years: 1986-
Developer: Vympel
Lenght: 3 m
Diameter: 0.17 m
Wingspan: 0.27 m
Launch Weight: 105-110 kg
Maximum Range: 35 km
Maximum Speed:
Propulsion: Solid-propellant rocket
Guidance: Imaging IR
Warhead:
The K-30 was designed as a close-range AAM for the MFI fighter project. Production was originally scheduled for 1997. Similar configuration to the French MICA, with four tail fins and a gimballed rocket nozzle that reduces thrust losses during vectoring. Imaging IR seeker and control systems designed in the Ukraine. A variant with passive radar homing was also planned.



[Ibn zyad]

اريد أن أعرف شيئا و هو فيما يخص مقاومة هذه الصواريخ لأنظمة الفلار و هل تنجح في تفادي التشويش الحراري الناجم عنها (أنا هنا أتكلم عن البايثون 4 و الأر 73 Archer ) ...سلام



[Ibn zyad]

اريد أن أعرف شيئا و هو فيما يخص مقاومة هذه الصواريخ لأنظمة الفلار و هل تنجح في تفادي التشويش الحراري الناجم عنها (أنا هنا أتكلم عن البايثون 4 و الأر 73 Archer ) ...سلام

أ ليس هناك جواب....:mad::



[sniper2008007]

شكراااااااااااااااااااا علي الموضوع



[BERKUT_SU]

اريد أن أعرف شيئا و هو فيما يخص مقاومة هذه الصواريخ لأنظمة الفلار و هل تنجح في تفادي التشويش الحراري الناجم عنها (أنا هنا أتكلم عن البايثون 4 و الأر 73 Archer ) ...سلام

اهم ما يميز هذه الصواريخ مقاومتها للتشويش وقدرتها على التمييز بين الاهداف الحقيقيه والوهميه ولكن لا يمكن حسم الامر بانها تنجح او تفشل الا في الواقع ولكن كتصاميم هذا ما صنعت لاجله بالاضافه الى مميزات اخرى كثيره ....طبعا كل الاسلحه في العالم لها نجاحات واخفاقات ...المهم هو نسبة النجاح في نهاية الامر .



[Ibn zyad]

اهم ما يميز هذه الصواريخ مقاومتها للتشويش وقدرتها على التمييز بين الاهداف الحقيقيه والوهميه ولكن لا يمكن حسم الامر بانها تنجح او تفشل الا في الواقع ولكن كتصاميم هذا ما صنعت لاجله بالاضافه الى مميزات اخرى كثيره ....طبعا كل الاسلحه في العالم لها نجاحات واخفاقات ...المهم هو نسبة النجاح في نهاية الامر .

أعرف أنها مصممة لتفادي التشويش لكن هناك دائما فرق بين الهدف و تحقيق الهدف و من الناحية العسكرية هذا المنطق سائد دائما ...كنت فقط اريد أرقاما حول نسب أو معطيات تجريبية لكن للأسف لم أجد شيئا يذكر نسب الأصابة Pk لهذه الصواريخ ولو أنها أيضا تبقى نسبية....على العموم تحيـــاتي لك أخي و شكرا على الموضوع



[magnum223]

مشكورين على الموضوع اخواني المسلمين !



[مارشــال]

مشكــــــــــــــــــــــــــــــــــــــور



[النسرالعربي]

رد: r-73 & python 4 & aim-9

ما هو مدى الام9اكس
