بسم الله الرحمن الرحيم
أود أن أوضح أن الموضوع حصري للمنتدى العربي للدفاع والتسليح
ولا يجوز نقله بدون إشارة للمصدر "المنتدى العربي للدفاع والتسليح"
أحب ان أنوه أن بعض صور تم ختمها بتصميم الأخ henri-14 ضمن مسابقة أفضل تصميم
رابط الموضوع

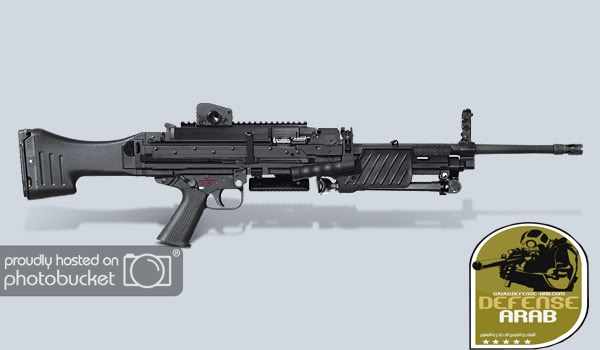

المدفع الرشاش MG4


نبذة:
مدفع الرشاش MG4 يتم تلقيمها بواسطة حزام التلقيم هو عبارة عن 5،56 مم مدفع رشاش خفيف

الوزن تم تصميمه وتطويره بواسطة الشركة الألمانية Heckler & Koch. تم البدأ في تصميم

الرشاش 3MG4 في أواخر عام 1990 وشوهد لأول مرة في سبتمبر 2001 علما بأنه تم اختياره

ليحل بدلا ل الرشاش MG3 عيار 7.62 ملم الذي يعتبر مدفع رشاش ألي لدعم قوات المشاة

,في بعض الأدوار القتالية . حيث سيكون المدفع الرشاش MG4 كسلاح ثانوي لمركبات المشاة

القتالية الجديدة من نوع Puma . علما بأنه صمم لتوفير أقصى درجات الحماية والأمان

والأداء الموثوق خلال الظروف المعاكسة بحيث أنه يمكن استخدام مجموعة واسعة من الذخيرة من

مختلف المصنعين دون الحاجة إلى تعديل نظام الغاز .

تمت تسميته ب MG43 قبل أن يتم اعتماده من الجيش الألماني.

مركبة المشاة القتالية Puma



التصميم وألية العمل:

الرشاش MG4 يعمل على الغاز المأخوذ من الجزء الأمامي من أسفل السبطانة مستخدما نظام

الإغلاق الإيجابي للمزلاج الدوار Rotary Bolt والتي تشبه في بعض الجوانب المدفع

الرشاش البلجيكي Minimi . إطلاق النار يشمل خيار الإطلاق الألي فقط . من ضمن إجراءات

السلامة في الرشاش MG4 وضع تعليمات السلامة بجانب محدد خيار إطلاق النار Selector Toggle خيار وضعية الأمان يعمل على قفل الزناذ ميكانيكيا وإغلاق الترباس من وضعية الجاهزية الكاملة للإطلاق .

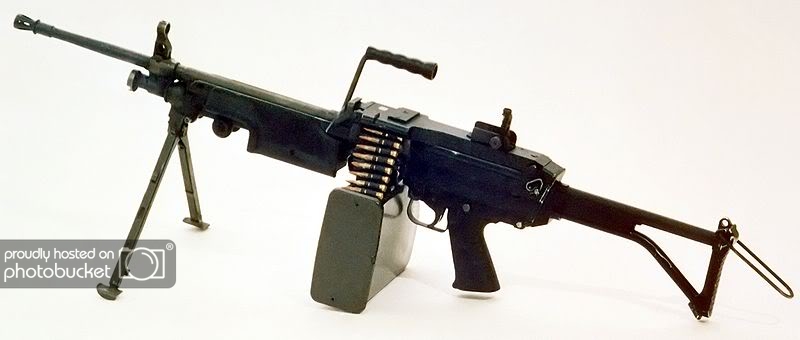

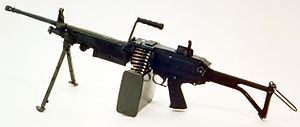

الرشاش البلجيكي MINIMI


عندما لايتم سحب الترباس أو المزلاج للخلف كليا يتم منع إطلاق النار بالخطأ من قبل الطريقة الميكانيكية التي تمنع الترباس من التقدم إلى الأمام بالاضافة إلى إبرة القدح Firing Pin لاتصل إلى صاعق الخرطوشة Catridge Primer حتى يتم الإنتهاء من الخرطوشة التي قبلها من حجرة الإنفجار.

نظام التلقيم للرشاش عن طريق شريط الذخيرة ويعمل على مرحلتين من أعلى اليسار باستخدام ميكانيكية الدقرة المحسنة enhanced pawl mechanism والتي من خلالها يتم التلقيم أليا وإخراج باقي الخرطوشة من الأسفل أو من الجهة اليمنى اختياريا.

الرشاش MG4 يحتوي على سبطانة Hammer-Forged Quick-Change والتي تعني أنه يمكن استبدالها بكل سهولة في حالة سخونة السبطانة بدون استعمال قفازات واقية.

لأجل إنقاص الطول الإجمالي للرشاش أثناء حمله يمكن طي الأخمص إلى الجانب الأيسر من جسم الرشاش علما بأنه طي الأخمص يبقى على فاعلية الرشاش العملية كما يوجد أدوات التنظيف اللازمة في داخل الأخمص.

MG4 والأخمص مطوي


كما يمكن تركيب حامل من نوع bipod القابل للطي بالاضافة إلى واجهات دعم مدمجة في الرشاش للسماح ل MG4 لكي يتم تركيبه على M112A1 tripod لزيادة الاستقرار ودقة التسديد.

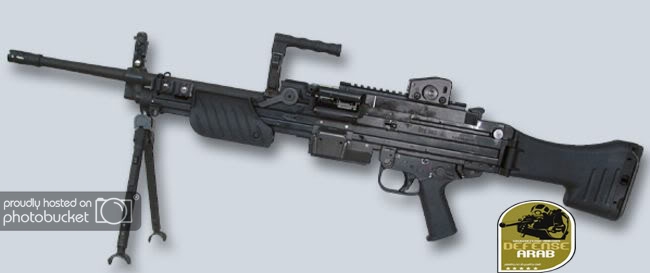

MG4 مزود بحامل bipod بالإضافة إلى مسدد بصري تقريبي

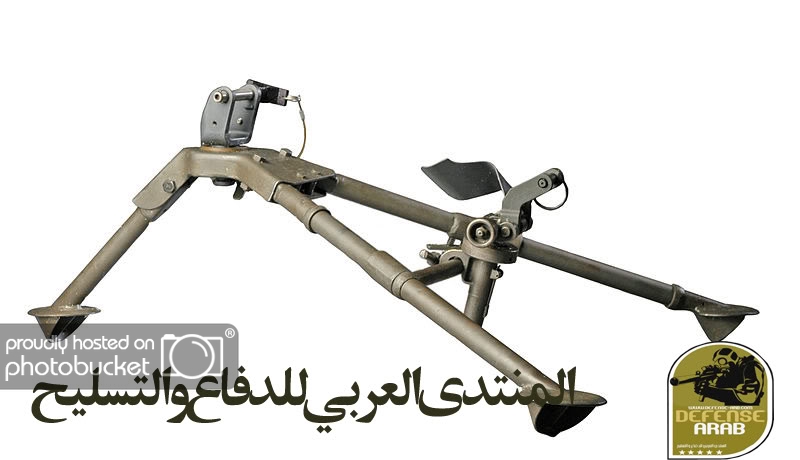

M112A1 tripod


النموذج المعياري من الرشاش MG4 يمكن تزويده بأنواع محدودة من المسددات علما بأن المسدد

الحديدي الرئيسي يمكن طيه في حالة عدم الإستخدام مع إعدادات تصل إلى 1000 متر ويمكن زيادة 100 متر بالاضافة إلى مسدد بصري أو مسدد ليلي أو المسددات المزودة بمؤشرات ليزرية التي يمكن

تركيبها عل ىطول نظام Picatinny rail MIL-STD-1913 المثبت على جسم الرشاش الذي يقع على غطاء علبة التغذية كما تم تزويد الجيش الألماني بمسددات تقريبية تصل درجة التكبير إالى 3 أضعاف .

الإصدارات:
MG4E


هي النسخة المصدرة لأسبانيا وأجرت عليها بعض التعديلات والتي أصبحت مشابهة للبندقية G36.

MG4KE
للاسف لم أجد أي معلومات سوى المواصفات الفنية.

الدول المستخدمه:


الجيش الألماني.
البرتغال.
جنوب أفريقيا.
أسبانيا.


المواصفات العامة والفنية:



النوع: مدفع رشاش خفيف.
بلد المنشأ:ألمانيا.
دخوله الخدمه:2005-إالى الأن.
المستخدمين:
الجيش الألماني.البرتغال.جنوب أفريقيا.
المصمم:
شركة Heckler &Koch

بداية التصميم:
بداية التسعينات.
الشركة المنتجة :

شركة Heckler &Koch
الأنتاج:
2001-الى الان
النماذج:
MG4E,MG4KE,MG4

المواصفات الفنية لجميع النماذج :

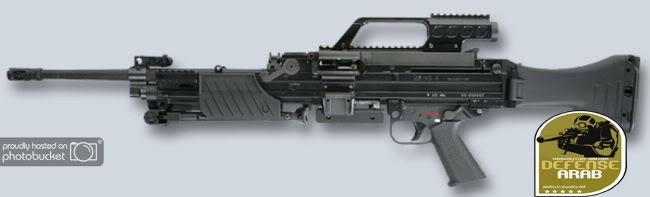

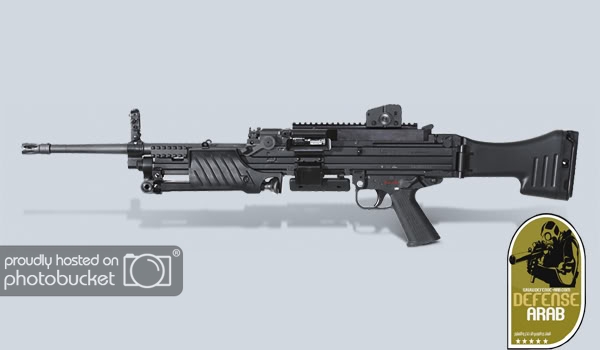

صور إضافية لMG4








المصادر:

http://en.wikipedia.org/wiki/Heckler_%26_Koch_MG4

http://world.guns.ru/machine/mg40-e.htm

http://www.heckler-koch.de/HKWeb/show/frameContent/18/4/18

التعديل الأخير:
رد: الرشاش الألماني Heckler & Koch MG4

بعض المقاطع التي تدل على قوة المدفع الرشاش
[youtube]gaBn6wDEICs[/youtube]

[youtube]XTpx7sQ-6xA[/youtube]

[youtube]vyIUyKkL4Ik[/youtube]

[youtube]HQfeIs7YJ_c[/youtube]​

رد: الرشاش الألماني Heckler & Koch MG4

اتمنى من الله ان يقعه غنيمة بيد الاعداء

رد: الرشاش الألماني Heckler & Koch MG4

بارك الله فيك ولاكن ايهما افضل mg4اوhk121​

رد: الرشاش الألماني Heckler & Koch MG4

يعطيك العافية على الموضوع الرائع بصراحة الالمان ابداع واللة ابداع افضل دولة في صناعة الاسلحة الشخصية وهذا الابداع هو نتيجة تربية هتلر لكن لدي استفسار بسيط وهو أوضاع أطلاق النار .
وشكرررررررررررررررررررررررررررررررررررررر:busted_red[1]:

رد: الرشاش الألماني Heckler & Koch MG4

ممتاز جدا وعجبني صغر حجم الذخيره

وطريقة تبريد السبطانه لانها مشكلة كبيرة في النسخه السابقه

رد: الرشاش الألماني Heckler & Koch MG4

يعطيك العافية على الموضوع الرائع بصراحة الالمان ابداع واللة ابداع افضل دولة في صناعة الاسلحة الشخصية وهذا الابداع هو نتيجة تربية هتلر لكن لدي استفسار بسيط وهو أوضاع أطلاق النار .
وشكرررررررررررررررررررررررررررررررررررررر:busted_red[1]:
شكرا على المرور بالنسبة لسؤالك

هو وضع اطلاق النار ألي فقط .

رد: الرشاش الألماني Heckler & Koch MG4

ممتاز جدا وعجبني صغر حجم الذخيره

وطريقة تبريد السبطانه لانها مشكلة كبيرة في النسخه السابقه

ماهي النسخة السابقة
هل تقصد الرشاش Mg3



رد: الرشاش الألماني Heckler & Koch MG4

السلام عليكم جميعاً

أعتد الفرق منهما هو أن mg4 من عيار 5.56 بينما ال 121 من عيار 7.62 .

رد: الرشاش الألماني Heckler & Koch MG4

غريب اليس هوا نفسه hk121 ام يختلف

لان الشكل هوا نفسه بضبط
ام عيار الرصاة يختلف بين النموذجين

هذا مقطع فيديو لشركة hk الالمانية
يوضح فيه جميع انواع اسلحة الشركة

[ame]http://www.youtube.com/watch?v=uT0EkcWb2eg[/ame]



رد: الرشاش الألماني Heckler & Koch MG4

يعطيك العافية على الموضوع الرائع بصراحة الالمان ابداع واللة ابداع افضل دولة في صناعة الاسلحة الشخصية وهذا الابداع هو نتيجة تربية هتلر لكن لدي استفسار بسيط وهو أوضاع أطلاق النار .
وشكرررررررررررررررررررررررررررررررررررررر:busted_red[1]:
مع كل احترامي ولكن لا اظن ان هذا نتيجة تربية هتلر وانما هي نتيجة الدمج بين المانيا الشرقية والغربية و قدرات كلاهما العسكرية ادى الى نشوء اسلحة هجينة

رد: الرشاش الألماني Heckler & Koch MG4

مشكور على على الموضوع الجميل المتكامل وليك منى اجمل تقيييم وهو رشاش جميل وقوى فعلا وامل ان تكون فاكرنى

رد: الرشاش الألماني Heckler & Koch MG4

مشكور على على الموضوع الجميل المتكامل وليك منى اجمل تقيييم وهو رشاش جميل وقوى فعلا وامل ان تكون فاكرنى

ومن ينساك أخ محمد
الموضوع وضعته بتاريخ 28-9-2010
فلذلك لاتقلق بالنسبة للموضوع المشترك انا الان أحاول انجازه باذن الله
بالنسبة للرشاش هو مقابل للرشاش البلجيكي Fn minimi

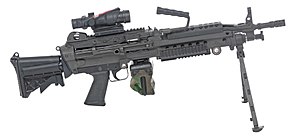

والرشاش الأمريكي البلجيكي M249

رد: الرشاش الألماني Heckler & Koch MG4

الى جميع الاخوة الذين تحدثوا عن الرشاش Hk121
هو في الحقيقة مشابه للرشاش Mg4 ولكن لم أجد اي معلومات عنه حتى في موقع الشركة
hk and k
http://www.heckler-koch.de/HKWeb/show/frameContent/18/4/18

بالاضافة انني قمت بمقارنة بين الرشاشين كما في الصورة
بين الرشاش Mg4 والرشاش hk121
