السلام عليكم.هذه اول مشاركه لي في المنتدى واتمنى ان تعجبكم
بسم الله الرحمن الرحيم هذه بعض انواع الصواريخ الجو – جو العالمية :

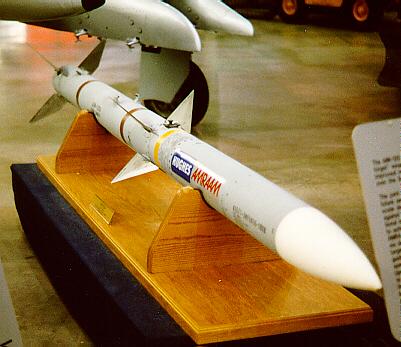

1-الصاروخ AIM-120A AMRAAM
•المنشأ: الولايات المتحده الامريكية
•الشركه المصنعه: Hughes Missile Systems Division
•تاريخ الانتشار: 1991
•السرعه: Mach 4
•المدى: 72 كلم (وفي بعض الانواع منه يصل المدى الى 54 كلم)
•الطائرات الحامله لهذا النوع: F-15 Eagle, F-16 Falcon F/A-18 Hornet, F-4F Phantom, JAS-39 Gripen, Tornado, Sea-HarrierHarrier II+ F/A-22A

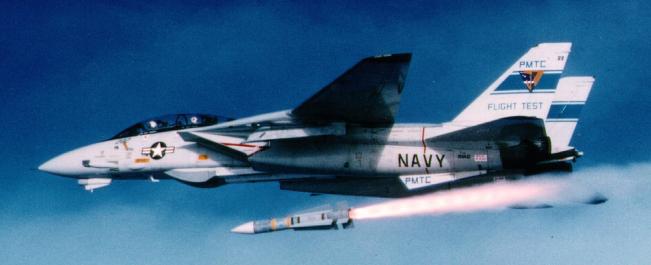

2- الصاروخ AIM-54A/C Phoenix
•المنشأ: الولايات المتحده الامريكية
•الشركه المصنعه: Hughes Missiles Systems
•تاريخ الانتشار: 1973
•السرعه: Mach 4.3+
•المدى: 180 كلم
•الطائرات الحامله لهذا النوع: F-14 Tomcat
3- الصاروخ AIM-7F/M Sparrow
•المنشأ: : الولايات المتحده الامريكية
•الشركه المصنعه:Raytheon Co.
•تاريخ الانتشار:1956
•السرعه: Mach 3.7
•المدى: 100 كلم
•الطائرات الحامله لهذا النوع: F-14 Tomcat, F-15 Eagle , F-16 Falcon, F/A-18 Hornet
4- الصاروخ AIM-9L/M Sidewinder
•المنشا: الولايات المتحده الامريكية
•الشركه المصنعه: Raytheon Co. and Ford Aerospace and Communications Co.
•تاريخ الانتشار: 1976-1983
•السرعه: Mach 2.5
•المدى: 29.3كلم
•الطائرات الحامله لهذا النوع: F-14 Tomcat, F-15 Eagle , F-16 Falcon, F/A-18 Hornet
5- الصاروخ Skyflash
•المنشأ: انجلترا
•الشركه المصنعه: British Aerospace
•تاريخ الانتشار: 1978
•السرعه: Mach 4
•المدى:45 كلم
•الطائرات الحامله لهذا النوع: Tornado
6- الصاروخ AIM-132 ASRAAM
•المنشا: انجلترا,المانيا,النرويج
•الشركه المصنعه: British Aerospace
•تاريخ الانتشار: 1998
•السرعه: Mach 3+
•المدى : من 300 متر – 15كلم
•الطائرات الحامله لهذا النوع: غير معروف
7- الصاروخ MICA
•المنشا: فرنسه
•الشركه المصنعه: Matra
•تاريخ الانتشار: 1996
•السرعه: Mach 4
•المدى: 50 كلم
•الطائرات الحامله لهذا النوع: Mirage 2000, Rafale
8- الصاروخ Mistral (ATAM)
•المنشا: فرنسه
•الشركه المصنعه:غير معروف.
•تاريخ الانتشار: 1988
•السرعه:2763 كلم/ساعه
•المدى: 5كلم (وعند مدى 4 كلم يكون مؤثرا على المروحيات)
•الطائرات الحامله لهذا النوع: غير معروف
9- الصاروخ Super 530F/D
•المنشا: فرنسه
•الشركه المصنعه: Matra
•تاريخ الانتشار: 1976
•السرعه: Mach 3.7
•المدى : Mach 3.7
•الطائرات الحامله لهذا النوع: غير معروف
10- - الصاروخ R.550 Magic
•المنشا: فرنسه
•الشركه المصنعه: Matra
•تاريخ الانتشار: 1975
•السرعه: Mach 2.7
•المدى: 9.3كلم
•الطائرات الحامله لهذا النوع: F-8E Crusader, Super Etendard
11-الصاروخ R550 Magic 2 MK2
•المنشا: فرنسه
•الشركه المصنعه : Matra S.A.
•تاريخ الانتشار:1985
•السرعه: Mach 2.7
•المدى:320متر كحد ادنى الى 5400 متر كحد اقصى.
•الطائرات الحامله لهذا النوع: Mirage 2000, Rafale, Super Etendard
11- الصاروخ Aspide Mk1/Mk2
•المنشا: ايطاليا.
•الشركه المصنعه: Selenia
•تاريخ الانتشار: غير معروف.
•السرعه: Mach 2.7
•المدى: 1-55كلم , 80 كلم.
•الطائرات الحامله لهذا النوع: , Rafale, Super Etendard Mirage 2000
12- - الصاروخ Python 3
•المنشا:اسرائيل
•الشركه المصنعه: Raytheon Armament Development Authority
•تاريخ الانتشار: في منتصف الثمانينات
•السرعه: Mach 3.5
•المدى: 500 متر -15 كلم
الطائرات الحامله لهذا النوع: , F-16, all types of Mirage F-5, F-4 PhantomKfir C-2 and C-7 aircraft
13- الصاروخ Python 4
•المنشا:اسرائيل
•الشركه المصنعه: Raytheon Armament Development Authority
•تاريخ الانتشار: في منتصف الثمانينات
•السرعه: Mach 3.5
•المدى: 500 متر الى 15 كلم
•الطائرات الحامله لهذا النوع: F-16.F-15
14-- الصاروخ R-40R/T ( AA-6A/B Acrid )
•المنشا:روسيا
•الشركه المصنعه:غير معروف
•تاريخ الانتشار: في اواخر الستينات
•السرعه: Mach 4.5
•المدى: 30 km (R-40); 50 km (R-40TD and R-40RD
•الطائرات الحامله لهذا النوع: Mig-25 Foxbat
15- الصاروخ R-60 ( AA-8 Aphid )
•المنشا:روسيا
•الشركه المصنعه:غير معروف
•تاريخ الانتشار: 1975
•السرعه: Mach 2+
•المدى: 2 كلم , 5كلم, 10 كلم
•الطائرات الحامله لهذا النوع: Su-24 FencerSu-25 Frogfoot Mig-23/27 Flogger
16- الصاروخ R-33E ( AA-9 Amos
•المنشا:روسيا
•الشركه المصنعه: Vympel
•تاريخ الانتشار: 1985
•السرعه: Mach 4.5
•المدى: 160 km
•الطائرات الحامله لهذا النوع: Mig-31 Foxhound, up to 6 can be carried
17- الصاروخ R-27R/T ( AA-10 Alamo A/B/C/D )
•المنشا:روسيا
•الشركه المصنعه: Vympel
•تاريخ الانتشار: 1982
•السرعه: Mach 4
•المدى: 2 - 80 km R-27R 70 km R-27T 130 km R-27RE 120 km R-27TE
•الطائرات الحامله لهذا النوع: Mig-29 Fulcrum, Su-27 Flanker, Su-35 Super Flanker
18- الصاروخ R-73 ( AA-11 Archer )
•المنشا:روسيا
•الشركه المصنعه: Vympel
•تاريخ الانتشار: في الثمانينات
•السرعه: Mach 2.5
•المدى: 20 km (R-73M1) 30 km (R-73M2) 40 km
•الطائرات الحامله لهذا النوع: Mig-29 Fulcrum, Mig-31 Foxhound, Su-24 Fencer, Su-25 Frogfoot, Su-27 Flanker, Su-35 Super Flanker
19- الصاروخ R-77 ( AA-12 Adder )
•المنشا:روسيا
•الشركه المصنعه: Vympel
•تاريخ الانتشار: 1992
•السرعه: Mach 4.5
•المدى: 50 km 90 km 150 km
•الطائرات الحامله لهذا النوع: Mig-29 Fulcrum, Mig-31 Foxhound, Su-25 Frogfoot, Su-27 Flanker, Su-35 Super Flanker
20-- الصاروخ PL-7
•المنشا: الصين
•الشركه المصنعه: China National Aero-Technology Import and Export Corporation
•تاريخ الانتشار: في منتصف الثمانينات
•السرعه: Mach 2.5
•المدى: 500 متر كحج ادنى 14.4 كلم كحد اقصى
•الطائرات الحامله لهذا النوع: غير معروف
21- PL-10
•المنشا:الصين
•الشركه المصنعه: China National Aero-Technology Import and Export Corporation
•تاريخ الانتشار: في منتصف الثمانينات
•السرعه: Mach 4
•المدى: 60 km
•الطائرات الحامله لهذا النوع: غير معروف.
توجيه الصواريخ:
صواريخ الجو – جو الموجه تتبع الاهداف التي توجه عليها وغالبا ما يكون التوجه:
1.عن طريق رادار الطائره المطلقه.(radarGuidance )
2.الاشعه تحت الحمراء (infra-red) [وهذا التوجيه له عدة طرق]
3.احيانيا يكون التوجيه ليزري (laser guidance)
4.التوجيه عن طريق التتبع البصري.( optical tracking)
5.التوجيه الحراري (THERMALGuidance )
مدى صوارخ الجو – جو:
مدى الصواريخ الفعال يتاثر بعدة عوامل منها:
1.السرعه.
2.الارتفاع.
3.الموضع الذي اطلق منه.
4.واتجاه الطائره المستهدفه.
وكمثال على هذا فالصاروخ الروسي R-77 له مدى يقدر با 100كلم وهذا في حالةhead-on او non-evading أي اذا لم تحاول الطائره المستهدفه مرواغة الصاروخ والهرب منه.
اما على الارتفاعات المنخفضه فمدى الصاروخ يقلي بنسبه 75-80% اي سيكون مدى الصاروخ 20-25كلم على هذا الارتفاع. ويطلق على المدى الفعال للصاروخ جو – جو مصطلح ('no-escape zone')أي منطقه اللامهرب وهي المسافه التي لا تستطيع الطائره المستهدفه فيها تفادي الصاروخ لحظة انطلاقه.
ويارب الموضوع يعجبكم وتستفيدوا منه.واتمنى ان تصححوا المعلومات الخاطئه ان وردت.
تحياتي وشكرا.
TOP ACE
بسم الله الرحمن الرحيم هذه بعض انواع الصواريخ الجو – جو العالمية :
1-الصاروخ AIM-120A AMRAAM
•المنشأ: الولايات المتحده الامريكية
•الشركه المصنعه: Hughes Missile Systems Division
•تاريخ الانتشار: 1991
•السرعه: Mach 4
•المدى: 72 كلم (وفي بعض الانواع منه يصل المدى الى 54 كلم)
•الطائرات الحامله لهذا النوع: F-15 Eagle, F-16 Falcon F/A-18 Hornet, F-4F Phantom, JAS-39 Gripen, Tornado, Sea-HarrierHarrier II+ F/A-22A
2- الصاروخ AIM-54A/C Phoenix
•المنشأ: الولايات المتحده الامريكية
•الشركه المصنعه: Hughes Missiles Systems
•تاريخ الانتشار: 1973
•السرعه: Mach 4.3+
•المدى: 180 كلم
•الطائرات الحامله لهذا النوع: F-14 Tomcat
3- الصاروخ AIM-7F/M Sparrow
•المنشأ: : الولايات المتحده الامريكية
•الشركه المصنعه:Raytheon Co.
•تاريخ الانتشار:1956
•السرعه: Mach 3.7
•المدى: 100 كلم
•الطائرات الحامله لهذا النوع: F-14 Tomcat, F-15 Eagle , F-16 Falcon, F/A-18 Hornet
4- الصاروخ AIM-9L/M Sidewinder
•المنشا: الولايات المتحده الامريكية
•الشركه المصنعه: Raytheon Co. and Ford Aerospace and Communications Co.
•تاريخ الانتشار: 1976-1983
•السرعه: Mach 2.5
•المدى: 29.3كلم
•الطائرات الحامله لهذا النوع: F-14 Tomcat, F-15 Eagle , F-16 Falcon, F/A-18 Hornet
5- الصاروخ Skyflash
•المنشأ: انجلترا
•الشركه المصنعه: British Aerospace
•تاريخ الانتشار: 1978
•السرعه: Mach 4
•المدى:45 كلم
•الطائرات الحامله لهذا النوع: Tornado
6- الصاروخ AIM-132 ASRAAM
•المنشا: انجلترا,المانيا,النرويج
•الشركه المصنعه: British Aerospace
•تاريخ الانتشار: 1998
•السرعه: Mach 3+
•المدى : من 300 متر – 15كلم
•الطائرات الحامله لهذا النوع: غير معروف
7- الصاروخ MICA
•المنشا: فرنسه
•الشركه المصنعه: Matra
•تاريخ الانتشار: 1996
•السرعه: Mach 4
•المدى: 50 كلم
•الطائرات الحامله لهذا النوع: Mirage 2000, Rafale
8- الصاروخ Mistral (ATAM)
•المنشا: فرنسه
•الشركه المصنعه:غير معروف.
•تاريخ الانتشار: 1988
•السرعه:2763 كلم/ساعه
•المدى: 5كلم (وعند مدى 4 كلم يكون مؤثرا على المروحيات)
•الطائرات الحامله لهذا النوع: غير معروف
9- الصاروخ Super 530F/D
•المنشا: فرنسه
•الشركه المصنعه: Matra
•تاريخ الانتشار: 1976
•السرعه: Mach 3.7
•المدى : Mach 3.7
•الطائرات الحامله لهذا النوع: غير معروف
10- - الصاروخ R.550 Magic
•المنشا: فرنسه
•الشركه المصنعه: Matra
•تاريخ الانتشار: 1975
•السرعه: Mach 2.7
•المدى: 9.3كلم
•الطائرات الحامله لهذا النوع: F-8E Crusader, Super Etendard
11-الصاروخ R550 Magic 2 MK2
•المنشا: فرنسه
•الشركه المصنعه : Matra S.A.
•تاريخ الانتشار:1985
•السرعه: Mach 2.7
•المدى:320متر كحد ادنى الى 5400 متر كحد اقصى.
•الطائرات الحامله لهذا النوع: Mirage 2000, Rafale, Super Etendard
11- الصاروخ Aspide Mk1/Mk2
•المنشا: ايطاليا.
•الشركه المصنعه: Selenia
•تاريخ الانتشار: غير معروف.
•السرعه: Mach 2.7
•المدى: 1-55كلم , 80 كلم.
•الطائرات الحامله لهذا النوع: , Rafale, Super Etendard Mirage 2000
12- - الصاروخ Python 3
•المنشا:اسرائيل
•الشركه المصنعه: Raytheon Armament Development Authority
•تاريخ الانتشار: في منتصف الثمانينات
•السرعه: Mach 3.5
•المدى: 500 متر -15 كلم
الطائرات الحامله لهذا النوع: , F-16, all types of Mirage F-5, F-4 PhantomKfir C-2 and C-7 aircraft
13- الصاروخ Python 4
•المنشا:اسرائيل
•الشركه المصنعه: Raytheon Armament Development Authority
•تاريخ الانتشار: في منتصف الثمانينات
•السرعه: Mach 3.5
•المدى: 500 متر الى 15 كلم
•الطائرات الحامله لهذا النوع: F-16.F-15
14-- الصاروخ R-40R/T ( AA-6A/B Acrid )
•المنشا:روسيا
•الشركه المصنعه:غير معروف
•تاريخ الانتشار: في اواخر الستينات
•السرعه: Mach 4.5
•المدى: 30 km (R-40); 50 km (R-40TD and R-40RD
•الطائرات الحامله لهذا النوع: Mig-25 Foxbat
15- الصاروخ R-60 ( AA-8 Aphid )
•المنشا:روسيا
•الشركه المصنعه:غير معروف
•تاريخ الانتشار: 1975
•السرعه: Mach 2+
•المدى: 2 كلم , 5كلم, 10 كلم
•الطائرات الحامله لهذا النوع: Su-24 FencerSu-25 Frogfoot Mig-23/27 Flogger
16- الصاروخ R-33E ( AA-9 Amos
•المنشا:روسيا
•الشركه المصنعه: Vympel
•تاريخ الانتشار: 1985
•السرعه: Mach 4.5
•المدى: 160 km
•الطائرات الحامله لهذا النوع: Mig-31 Foxhound, up to 6 can be carried
17- الصاروخ R-27R/T ( AA-10 Alamo A/B/C/D )
•المنشا:روسيا
•الشركه المصنعه: Vympel
•تاريخ الانتشار: 1982
•السرعه: Mach 4
•المدى: 2 - 80 km R-27R 70 km R-27T 130 km R-27RE 120 km R-27TE
•الطائرات الحامله لهذا النوع: Mig-29 Fulcrum, Su-27 Flanker, Su-35 Super Flanker
18- الصاروخ R-73 ( AA-11 Archer )
•المنشا:روسيا
•الشركه المصنعه: Vympel
•تاريخ الانتشار: في الثمانينات
•السرعه: Mach 2.5
•المدى: 20 km (R-73M1) 30 km (R-73M2) 40 km
•الطائرات الحامله لهذا النوع: Mig-29 Fulcrum, Mig-31 Foxhound, Su-24 Fencer, Su-25 Frogfoot, Su-27 Flanker, Su-35 Super Flanker
19- الصاروخ R-77 ( AA-12 Adder )
•المنشا:روسيا
•الشركه المصنعه: Vympel
•تاريخ الانتشار: 1992
•السرعه: Mach 4.5
•المدى: 50 km 90 km 150 km
•الطائرات الحامله لهذا النوع: Mig-29 Fulcrum, Mig-31 Foxhound, Su-25 Frogfoot, Su-27 Flanker, Su-35 Super Flanker
20-- الصاروخ PL-7
•المنشا: الصين
•الشركه المصنعه: China National Aero-Technology Import and Export Corporation
•تاريخ الانتشار: في منتصف الثمانينات
•السرعه: Mach 2.5
•المدى: 500 متر كحج ادنى 14.4 كلم كحد اقصى
•الطائرات الحامله لهذا النوع: غير معروف
21- PL-10
•المنشا:الصين
•الشركه المصنعه: China National Aero-Technology Import and Export Corporation
•تاريخ الانتشار: في منتصف الثمانينات
•السرعه: Mach 4
•المدى: 60 km
•الطائرات الحامله لهذا النوع: غير معروف.
توجيه الصواريخ:
صواريخ الجو – جو الموجه تتبع الاهداف التي توجه عليها وغالبا ما يكون التوجه:
1.عن طريق رادار الطائره المطلقه.(radarGuidance )
2.الاشعه تحت الحمراء (infra-red) [وهذا التوجيه له عدة طرق]
3.احيانيا يكون التوجيه ليزري (laser guidance)
4.التوجيه عن طريق التتبع البصري.( optical tracking)
5.التوجيه الحراري (THERMALGuidance )
مدى صوارخ الجو – جو:
مدى الصواريخ الفعال يتاثر بعدة عوامل منها:
1.السرعه.
2.الارتفاع.
3.الموضع الذي اطلق منه.
4.واتجاه الطائره المستهدفه.

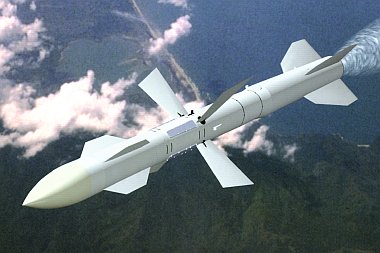

وكمثال على هذا فالصاروخ الروسي R-77 له مدى يقدر با 100كلم وهذا في حالةhead-on او non-evading أي اذا لم تحاول الطائره المستهدفه مرواغة الصاروخ والهرب منه.
اما على الارتفاعات المنخفضه فمدى الصاروخ يقلي بنسبه 75-80% اي سيكون مدى الصاروخ 20-25كلم على هذا الارتفاع. ويطلق على المدى الفعال للصاروخ جو – جو مصطلح ('no-escape zone')أي منطقه اللامهرب وهي المسافه التي لا تستطيع الطائره المستهدفه فيها تفادي الصاروخ لحظة انطلاقه.
ويارب الموضوع يعجبكم وتستفيدوا منه.واتمنى ان تصححوا المعلومات الخاطئه ان وردت.
تحياتي وشكرا.
TOP ACE
التعديل الأخير بواسطة المشرف:
