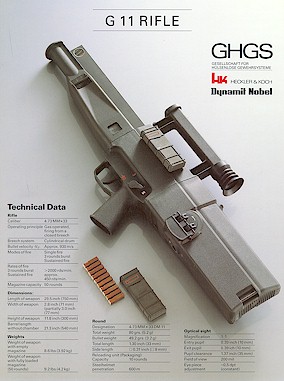

الموصفات العامة للسلاح
العيار : 4.73mm x 33
نوع الرصاص : Caseless
الطول : 750mm
العرض : 74mm
الارتفاع : 295mm
طول السبطانة : 540mm
وزن السلاح مع 2 مخازن : 4.3 kg
وزن الرصاصة : 3.25g
سرعة الرصاصة : Approx. 930 m/sec
العيار : 4.73mm x 33
نوع الرصاص : Caseless
الطول : 750mm
العرض : 74mm
الارتفاع : 295mm
طول السبطانة : 540mm
وزن السلاح مع 2 مخازن : 4.3 kg
وزن الرصاصة : 3.25g
سرعة الرصاصة : Approx. 930 m/sec
التقرير عن السلاح :
قامت وزارة الدفاع الألمانية غربية باكمال قائمة معاييرِ التصميمِ لبندقية مقاتلة جديدة وثورية التي تُضاعفُ القابليةَ القاتليةَ الفرديةَ لجنديِ المشاة الألماني غربيِ. هذا الطلبِ أُكملَ في 1970. البحث عن بندقيةG11 بَدأَ. وكانت المعاير كالتالي
قامت وزارة الدفاع الألمانية غربية باكمال قائمة معاييرِ التصميمِ لبندقية مقاتلة جديدة وثورية التي تُضاعفُ القابليةَ القاتليةَ الفرديةَ لجنديِ المشاة الألماني غربيِ. هذا الطلبِ أُكملَ في 1970. البحث عن بندقيةG11 بَدأَ. وكانت المعاير كالتالي
الطول الكليّ للسلاحِ: <750 مليمتر
الوزن الكليّ مِنْ سلاحِ بضمن ذلك 100 رصاصة: <4.5 كيلوغرام
عدد الرصاصات في الخزان: على الأقل 50 رصاصة
الأداء الكامل حتى تحت الشروطِ القاسية.
الاحتمال العالي لاصابة الهدف عند وضع نظام الاطلاق على 3 رصاصات .
المدى الفعّال بدون تعديلِ بصرِ بسبب المسار المستوي : إلى 300 m.
الوزن الكليّ مِنْ سلاحِ بضمن ذلك 100 رصاصة: <4.5 كيلوغرام
عدد الرصاصات في الخزان: على الأقل 50 رصاصة
الأداء الكامل حتى تحت الشروطِ القاسية.
الاحتمال العالي لاصابة الهدف عند وضع نظام الاطلاق على 3 رصاصات .
المدى الفعّال بدون تعديلِ بصرِ بسبب المسار المستوي : إلى 300 m.
كانت النقطة الرئيسة مِنْ القلقِ للمصممين تركزت حول الحاجةَ لزيَاْدَة قدرة الجندي لضَرْب الأهدافِ تحت تاثير إجهادِ في ساحةِ المعركة الواقعيِة. ومن المعروف ان الإجهادِ الواقع على المقاتلِ يُخفّضُ قدرةَ على الرمي .
النار الآلية بالكامل لم تكن حلا ، حتى عند اطلاق البندقية على نظام 3 طلقات كان من الصعب ان يصيب الهدف .لذلك لقد تمت الموافقة بشكل عام بأن إذا الصلية أولى أطلقتْ مِنْ بندقية هجومية تقليدية لا تَضْربُ الهدفَ، الدوران الطبيعي للجذعِ الإنسانيِ عند اخضاعه إلى إندفاعِ إرتدادَ السلاحِ سَيُوجّهُ الدوراتَ الأخيرةَ المستوى العالي وإلى اليمين (أَو اليسار) على الهدفِ.
ولذلك اجريت دراسة بمعهدِ Battelle في فرانكفورت، ألمانيا في أوائل الستّينات وَلدتْ طريقان محتملان لزيَاْدَة إحتمالِ اصابة الهدف بشكل مثيرمع سحب زنادِ مره واحدةِ.
1. نظرة "shotgun" - إنطلاق عدد كبير مِنْ المقذوفاتِ بشكل آني.
العوائق:
إندفاع الإرتدادِ العاليِ
حجم الخرطوشةِ الكبيرِ. حمل المقاتل محدود.
المدى المحدود وقابليات الإختراقِ.
حجم الخرطوشةِ الكبيرِ. حمل المقاتل محدود.
المدى المحدود وقابليات الإختراقِ.
2. نظرة "الإطلاقةَ" -
اطلاق مقذوفات المتعدّدةِ بشكل آني في نمط مُعَرَّف في حَدّ أدنى مِنْ 2000 طلقة بالدّقيقةِ. نظرة الإطلاقةَ تُبنّيتْ كخاصية تصميمَ G11.
أصبحَ Caseless او رصاصة بدون ظرف فارغ ضرورياً لجَعْل الـ2000 طلقة في الدقيقة محتمل.
G11 مشروع بَدأَ بإتِّحاد الشركتين الألمانيتينِ لمُهَاجَمَة المشروعِ . هذه الشركاتِ كَانتْ Heckler وKoch لتصميمِ السلاح وDynamit nobelلتصميمِ الذخيرةِ. هذه الشركاتِ كَانتْ المعروفة ghgs أَو. (شركة لأنظمةِ بندقيةِ Caseless). وانضم اليهم صانع البصرياتِ الألمانيِ Hensoldt / Wetzlar صانع التلسكوب X1 اي تكبير بصري واحد الذي اصبح اساسا في صنع السلاح
بينما كان تطوير نظامِ البندقيةَ يَحْدثُ، كان تطوير خرطوشة جديدة ومختلفة كليَّاً كان أيضاً تحت التطويرِ. بالتصميمِ بنظرية 'الإطلاقةَ' كَانتْ أفضل للقوّاتِ لجعل الرمي مع اصابة الهدف محتملا، إعتقدَ المهندسين الذي أفضل طريقِ لإنْجاز نِسَبِ الضربةِ الأعلى بان تطلق عدد كافي من الطلقات بسرعة عالية قبل ارتداد البندقيةَ على كتفِ المقاتلِ.
لإنْجاز هذه النسبةِ مِنْ النارِ فقط سَتَكُونُ محتملةَ بذخيرةِ caseless.
مَع caseless، الأصل وطرد تم استبعادهم من سلسلةِ إطلاق النارَ، والآلية سوف تَكُونُ قادرة على إشتِغال أسرع بكثيرِ. إعتقدَ المهندسونُ بأنَّ نسبة إنفجارِ النارِ في يجب ان تكون اكثر مِنْ 2000 دورةِ بالدّقيقة حتي تنجز البدنقية المطلوب .
لإنْجاز هذه النسبةِ مِنْ النارِ فقط سَتَكُونُ محتملةَ بذخيرةِ caseless.
مَع caseless، الأصل وطرد تم استبعادهم من سلسلةِ إطلاق النارَ، والآلية سوف تَكُونُ قادرة على إشتِغال أسرع بكثيرِ. إعتقدَ المهندسونُ بأنَّ نسبة إنفجارِ النارِ في يجب ان تكون اكثر مِنْ 2000 دورةِ بالدّقيقة حتي تنجز البدنقية المطلوب .

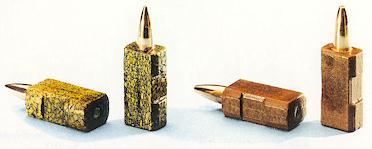

تحت صورَ البعض مِنْ خراطيشِ caseless المُخْتَلِفة في اعمارهم المُخْتَلِفةِ مِنْ التطويرِ.
وكانت في بداية صنعها تعتمد على غلاف من البارود المضغوط

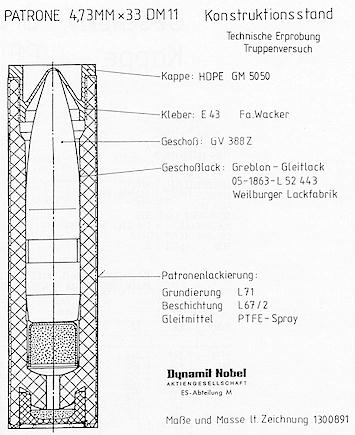

ومن المشاكل التلي واجهت تلك الرصاصة انه حرارة السبطانة لوحدها قادرة على الطلاق الرصاصة ولذلك وصلت في تصميمها النهائي الي الشكل التالي

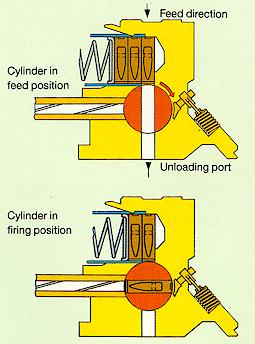

قد تستغرب ان المخزن يوضع على مقدمة البندقية ثم تخرج الرصاصة من تحت المخزن عبر السبطانة تحتها اي انها دُراتَ 90 درجةَ لإطلاق، ولذلك ححطلكم صورة توضح طريقة الاطلاق في السلاح
بس طبعا السرعة 2000 طلقة في الدقيقة بس عند الضرب 3 طلقات ولكن عند وضعه على الاطلاق الالي يطلق بسرعة 460 طلقة بالدقيقة ولذلك على وضع 3 طلقات يستطيع السلاح ضرب 3 طلقات في 60 ملي ثانية وده بيعني انو الثلاث طلقات بتكون طلعت قبل ما يحصل معاك ارتداد وبكده بتطلع الثلاث طلقات في مسار مستقيم و بتزيد احتمالية اصابة الهدف
اما على الوضع الالي بيكن الفرق بين الرصاصة الاولى و التانية 130 ملي ثانية شايفين الفرق
وكانت في بداية صنعها تعتمد على غلاف من البارود المضغوط
ومن المشاكل التلي واجهت تلك الرصاصة انه حرارة السبطانة لوحدها قادرة على الطلاق الرصاصة ولذلك وصلت في تصميمها النهائي الي الشكل التالي
قد تستغرب ان المخزن يوضع على مقدمة البندقية ثم تخرج الرصاصة من تحت المخزن عبر السبطانة تحتها اي انها دُراتَ 90 درجةَ لإطلاق، ولذلك ححطلكم صورة توضح طريقة الاطلاق في السلاح
بس طبعا السرعة 2000 طلقة في الدقيقة بس عند الضرب 3 طلقات ولكن عند وضعه على الاطلاق الالي يطلق بسرعة 460 طلقة بالدقيقة ولذلك على وضع 3 طلقات يستطيع السلاح ضرب 3 طلقات في 60 ملي ثانية وده بيعني انو الثلاث طلقات بتكون طلعت قبل ما يحصل معاك ارتداد وبكده بتطلع الثلاث طلقات في مسار مستقيم و بتزيد احتمالية اصابة الهدف
اما على الوضع الالي بيكن الفرق بين الرصاصة الاولى و التانية 130 ملي ثانية شايفين الفرق
المرجع: موسوعه السلاح الغربى. لواء اركان حرب رضا كيلانى.
