يا اخى العزيز فى حالة حدوث الحرب فان كل دولة تضع أسلحة الردع الخاصة بها فى حالة استعداد قصوى وعلى مدار الساعة ولذلك لا يمكن حدوث الكيفية التى ذكرتها .
الكيلو الجزائرية والدولفين الصهيونية ...لمن النصر ؟
- بادئ الموضوع الزعيم
- تاريخ البدء
يا اخى العزيز فى حالة حدوث الحرب فان كل دولة تضع أسلحة الردع الخاصة بها فى حالة استعداد قصوى وعلى مدار الساعة ولذلك لا يمكن حدوث الكيفية التى ذكرتها .
- إنضم
- 28 يناير 2008
- المشاركات
- 300
- التفاعل
الترجمة لنظام القيادة
الغواصه مجهزه متعددة الاغراض ومكافحة قيادة النظام الذي يوفر المعلومات لمراقبة فعالة للغواصات والطوربيدات اطلاق النار. المنظومه الحاسوبيه عالية السرعه يمكن ان عملية معلومات من معدات المراقبة وعرضه على الشاشه ؛ تحديد المغموره والسطحيه البيانات المستهدفة وحساب بارامترات اطلاق النار ؛ توفير نيران الرشاشات السيطرة ؛ وتقديم معلومات وتوصيات بشأن المناورات ونشر الاسلحة
وهذه ترجمة موقع غلوبال سيكيورتي
المشروع 636 varshavyanka
636 تصميم المشروع هو تحسين التنمية عموما من المشروع 877ekm كيلو الطبقة التي تمثل مؤقت بين التصميم الموحدة 'كيلو' وهذا المشروع الجديد. المشروع 636 هو الترويج بنشاط للسوق العالمية من قبل rosvoorouzhenie شركة مملوكة للدولة. هذه الغواصه قد تحسنت طائفة ، وقوة النيران ، وخصائصها الصوتيه والموثوقيه. بصريا تتميز خطوة على الغلاف في مؤخرة السفينة ، وطولها من هول ما يقدم الاطار المباعده اثنين (2 × 600 مم). الطول الإضافي المسموح زيادة قوة المولدات التي تعمل بالديزل والمتصاعده منها على تحسين إمتصاص الصدمه الدعم ، والحد من شقين الرئيسية الدفع رمح السرعه. ونتيجة لهذه التحسينات ، الغواصه السرعه والتحمل زيدت البحر ، في حين ان مستوى الضوضاء انخفضت جذريا. انخفاض مستوى الضوضاء من الغواصه احرز مع اختيار الآلات الهادءه ، والضوضاء والاهتزاز والعزله وخاصة المضاده للصوتيات المطاط الطلاء يطبق على السطح الخارجي للهيكل.
المشروع 636 مجهز ستة الى الامام 533 مم انابيب الطوربيدات التي تقع في الانف من الغواصه ويحمل ثمانيه عشر طوربيدات مع ستة في انابيب الطوربيدات واثنا عشر المخزنه على الرفوف. كبديل لنسف انابيب يمكن نشر الألغام. الغواصه يمكن ان تحمل 24 مع اثنين من الالغام في كل من انابيب ستة أعوام واثني عشر على الرفوف. اثنين نسف انابيب مصممة لاطلاق النار يتم التحكم فيها عن بعد مع طوربيدات وبدقة عالية جدا. جميع انابيب الطوربيدات وخدمتهم وتقدم نظم فعالة لاطلاق نار من الناظور التنفيذية الاعماق. الحواسيب التي يسيطر عليها نظام الطوربيد مزود سريع - تحميل الجهاز. يستغرق 15 ثانية فقط لاعداد الاحتياطيه بها انابيب الطوربيدات لاطلاق النار : الاول هو اطلقت صليه في غضون دقيقتين ، والثانية في غضون خمس دقائق
الغواصه مجهزه متعددة الاغراض ومكافحة قيادة النظام الذي يوفر المعلومات لمراقبة فعالة للغواصات والطوربيدات اطلاق النار. المنظومه الحاسوبيه عالية السرعه يمكن ان عملية معلومات من معدات المراقبة وعرضه على الشاشه ؛ تحديد المغموره والسطحيه البيانات المستهدفة وحساب بارامترات اطلاق النار ؛ توفير نيران الرشاشات السيطرة ؛ وتقديم معلومات وتوصيات بشأن المناورات ونشر الاسلحة
وهذه ترجمة موقع غلوبال سيكيورتي
المشروع 636 varshavyanka
636 تصميم المشروع هو تحسين التنمية عموما من المشروع 877ekm كيلو الطبقة التي تمثل مؤقت بين التصميم الموحدة 'كيلو' وهذا المشروع الجديد. المشروع 636 هو الترويج بنشاط للسوق العالمية من قبل rosvoorouzhenie شركة مملوكة للدولة. هذه الغواصه قد تحسنت طائفة ، وقوة النيران ، وخصائصها الصوتيه والموثوقيه. بصريا تتميز خطوة على الغلاف في مؤخرة السفينة ، وطولها من هول ما يقدم الاطار المباعده اثنين (2 × 600 مم). الطول الإضافي المسموح زيادة قوة المولدات التي تعمل بالديزل والمتصاعده منها على تحسين إمتصاص الصدمه الدعم ، والحد من شقين الرئيسية الدفع رمح السرعه. ونتيجة لهذه التحسينات ، الغواصه السرعه والتحمل زيدت البحر ، في حين ان مستوى الضوضاء انخفضت جذريا. انخفاض مستوى الضوضاء من الغواصه احرز مع اختيار الآلات الهادءه ، والضوضاء والاهتزاز والعزله وخاصة المضاده للصوتيات المطاط الطلاء يطبق على السطح الخارجي للهيكل.
المشروع 636 مجهز ستة الى الامام 533 مم انابيب الطوربيدات التي تقع في الانف من الغواصه ويحمل ثمانيه عشر طوربيدات مع ستة في انابيب الطوربيدات واثنا عشر المخزنه على الرفوف. كبديل لنسف انابيب يمكن نشر الألغام. الغواصه يمكن ان تحمل 24 مع اثنين من الالغام في كل من انابيب ستة أعوام واثني عشر على الرفوف. اثنين نسف انابيب مصممة لاطلاق النار يتم التحكم فيها عن بعد مع طوربيدات وبدقة عالية جدا. جميع انابيب الطوربيدات وخدمتهم وتقدم نظم فعالة لاطلاق نار من الناظور التنفيذية الاعماق. الحواسيب التي يسيطر عليها نظام الطوربيد مزود سريع - تحميل الجهاز. يستغرق 15 ثانية فقط لاعداد الاحتياطيه بها انابيب الطوربيدات لاطلاق النار : الاول هو اطلقت صليه في غضون دقيقتين ، والثانية في غضون خمس دقائق
- إنضم
- 16 مارس 2008
- المشاركات
- 515
- التفاعل
حديث الاستاذ الايمان صحيح
الصواريخ الهجومية التكتيكة حاملة الرؤؤوس الغير تقليدية غالبا لا تتاثر بانفجار او غرق الغواصة نفسها
المشكل اننا لا نعرف هل تتبع اسرائيل قاعدة امر الاطلاق بامر رجلين يعنى كابتن الغواصة وضابط التسليح او الضابط المساعد ام يقتصر الراى على كابتن الغواصة
وهل يتم الرجوع للقيادات الاعلى فى هذا الشان مثلها مثل كل البحريات العالمية التى تسلح غواصاتها نوويا
الصواريخ الهجومية التكتيكة حاملة الرؤؤوس الغير تقليدية غالبا لا تتاثر بانفجار او غرق الغواصة نفسها
المشكل اننا لا نعرف هل تتبع اسرائيل قاعدة امر الاطلاق بامر رجلين يعنى كابتن الغواصة وضابط التسليح او الضابط المساعد ام يقتصر الراى على كابتن الغواصة
وهل يتم الرجوع للقيادات الاعلى فى هذا الشان مثلها مثل كل البحريات العالمية التى تسلح غواصاتها نوويا
اخواني اود السؤال نعرف جميعا ان اسرئيل تملك غواصات دولفين المتطورة ولكن لا تنسوا ان لها عيوب او نقاط ضعف منها ان اسرائيل محاصرة بحريا سواءا من جهة البحر الاحمر او البحر الابيض المتوسط ثانيا انها غواصة صغيرة ولا تستطيع البقاء بعيدة عن قواعدها او قواعد حليفة وهذا راجع للصناعة الالمانية لان غواصات اليو الجديدة الالمانية صممت فقط للعمل في منذقة البلطيق او السواحل الالمانية عكس الكيلو التي تملك مدى ابعد كما ان مدى الغوص للكيلو اكببكثير ومدى الطوربيدات ايضا
- إنضم
- 14 يناير 2008
- المشاركات
- 1,144
- التفاعل
كما ان كيلو 636 قادرة على حمل 18 طوربيد و هي دات محركات مدفوعة بالكهرباء و الديزل
- إنضم
- 14 يناير 2008
- المشاركات
- 1,144
- التفاعل
Projet 877/636 Kilo
Historique
En ce qui concerne l’armement, le Kilo dispose de 6 tubes lance torpilles et de 18 torpilles et/ou missiles antinavires SS-N-15. 24 mines peuvent aussi prendre place dans les tubes lance torpilles au lieu des torpilles et missiles habituels. Particularité supplémentaire du Kilo : l’emport d’un système antiaérien SA-N-5 dans le massif.
Versions
Projet 877 : première version du Kilo équipée d’un radar MRK-50 Snoop Stray, d’un sonar actif/passif à basse fréquence MGK-400 Rubikon / Shark Teeth. Le projet 877 dispose aussi de systèmes de contre mesures Brick Pulp ou Squid Head et Quad Loop. L’équipage est de 51 à 57 hommes.
Projet 877B : dénomination des Kilo produits à partir de la seixième unité. Ils sont plus longs de 1,2m et plus puissants.
Projet 877E : version export.
Projet 877EK/EKM : versions export à destination des pays capitalistes et adaptées aux conditions de vie tropicales.
Projet 636 : version export du projet 877E initialement destinée à la Chine et dotée du radar MRK-50E, du sonar MGK-400EM et du système de combat MVU 110EM qui peut suivre 5 pistes et en engager 2 simultanément. Elle est plus puissante, plus silencieuse et plus endurante. Une hélice à sept pales a été installée au lieu de six pales sur le projet 877.
Projet 877 Projet 636 DIMENSIONS Longueur 72,6 m 73,8 m Largeur 9,9 m n.c. Tirant d’eau 6,2 m 6,6 m MASSES déplacement (surface) 2 325 t 2 350 t déplacement (plongée) 3 075 t 2 126 t PERFORMANCES vitesse maxi (surface) 11 noeuds 11 noeuds vitesse maxi (plongée) 19 noeuds 20 noeuds profondeur maxi 300 m 300 m distance franchissable (schnorchel) 6 000 miles à 7 noeuds 7 500 miles à 7 noeuds distance franchissable (plongée) 400 miles à 3 noeuds 400 miles à 3 noeuds autonomie 45 jours 45 jours MOTORISATION type diesel-electrique diesel-electrique puissance 5 900 ch n.c.
ARMEMENTS torpilles 8 tubes de 533mm (18 torpilles et/ou missiles SS-N-15) 8 tubes de 533mm (18 torpilles et/ou missiles SS-N-15) surface air 1 système SA-N-5 (8 missiles) 1 système SA-N-5 (8 missiles)
Le Kilo dans le monde
Le Kilo (projet 877) a été étudié par le bureau d’études Rubin de Saint Petersbourg afin d’assurer des missions de lutte contre les sous-marins et navires ennemis, de protection des bases navales et voies de communication mais aussi d’attaque des communications adverses pour remplacer les Foxtrot (projet 641B). Le prototype a été lancé en 1980 et est entré en service en 1982. Les Kilo sont réputés très silencieux, surtout pour les derniers modèles, et qualifiés de "trous noirs dans l’océan". Entre 1980 et 2005, la Russie a construit pas moins de 50 sous-marins de classe Kilo, dont 24 pour la marine russe. D’autres sont actuellement en construction.
A la fois plus rapide, plus silencieux, plus automatisé (équipage de 57 hommes) et plus manoeuvrant en plongé que son prédécesseur, le projet 877 a une double coque de forme Albacore recouverte d’une résine anéchoique. La propulsion est assurée par un générateur et un moteur électrique avec une seule ligne d’arbres. A partir de la seixième unité, la coque a été allongée permettant d’augmenter la puissance du générateur et d’installer une pompe hélices ; ce qui donna naissance au projet 877B. A partir de la vingtième unité, le nombre de générateurs a été réduit. Les russes proposent également en option sur les derniers modèles de Kilo un système de propulsion anaérobie.En ce qui concerne l’armement, le Kilo dispose de 6 tubes lance torpilles et de 18 torpilles et/ou missiles antinavires SS-N-15. 24 mines peuvent aussi prendre place dans les tubes lance torpilles au lieu des torpilles et missiles habituels. Particularité supplémentaire du Kilo : l’emport d’un système antiaérien SA-N-5 dans le massif.
Versions
Projet 877 Projet 636 DIMENSIONS Longueur 72,6 m 73,8 m Largeur 9,9 m n.c. Tirant d’eau 6,2 m 6,6 m MASSES déplacement (surface) 2 325 t 2 350 t déplacement (plongée) 3 075 t 2 126 t PERFORMANCES vitesse maxi (surface) 11 noeuds 11 noeuds vitesse maxi (plongée) 19 noeuds 20 noeuds profondeur maxi 300 m 300 m distance franchissable (schnorchel) 6 000 miles à 7 noeuds 7 500 miles à 7 noeuds distance franchissable (plongée) 400 miles à 3 noeuds 400 miles à 3 noeuds autonomie 45 jours 45 jours MOTORISATION type diesel-electrique diesel-electrique puissance 5 900 ch n.c.
ARMEMENTS torpilles 8 tubes de 533mm (18 torpilles et/ou missiles SS-N-15) 8 tubes de 533mm (18 torpilles et/ou missiles SS-N-15) surface air 1 système SA-N-5 (8 missiles) 1 système SA-N-5 (8 missiles)
Le Kilo dans le monde
التعديل الأخير:
يا اخي العزيز قم بترجمة النص حتى يفهم الجميع
التعديل الأخير بواسطة المشرف:
- إنضم
- 28 يناير 2008
- المشاركات
- 300
- التفاعل
هذه هي الترجمة
التاريخ
الكيلو (المشروع 877) التي اجريت دراسة من قبل شركة استشاريه روبن من سان بطرسبرغ الى ضمان بعثات لمكافحة الغواصات وسفن العدو ، وحمايه القواعد البحرية وخطوط الاتصال ولكن ايضا هجوم العدو والاتصالات ليحل محل الفوكستروت (المشروع 641b). النموذج اطلق في عام 1980 ودخلت الخدمة فى عام 1982. الكيلو تعتبر هادءه تماما ، وخصوصا للحصول على احدث النماذج ، ووصفتها بانها "الثقوب السوداء في المحيطات". بين عامي 1980 و 2005 ، فان روسيا قد تبني ما لا يقل عن 50 كيلو الطبقة غواصات ، بما فيها 24 لالبحرية الروسيه. البعض الآخر قيد الانشاء.
وفي بعض الاحيان اسرع ، والاكثر هدوءا الآلي (طاقم من 57 رجلا) واكثر للمناورة في اغرق سلفه ، 877 وقد مزدوجة الهيكل شكل البكوره المشموله مع الراتنج anéchoique. الدفع هو توفرها المولدات والمحركات الكهرباءيه مع احد صف من الاشجار. من seixième حده ، الهيكل قد مددت الى زيادة الطاقة من المولدات وتركيب مراوح المضخه ، التي انجبت هذا المشروع 877b. ابتداء من العشرين وحده ، وعدد من المولدات قد انخفض. الروس أيضا العرض الاختياري على أحدث النماذج كيلو غرام في نظام الدفع ان اللاهواءيه.
فيما يتعلق بالاسلحه ، الكيلو بدأت نسف انابيب الطوربيدات 6 و 18 و / أو المضاد للصواريخ س س - ن - 15. 24 ايار / مايو الالغام كما تجري في انابيب اطلاق الطوربيدات بدلا من المعتاد الطوربيدات والصواريخ. كيلو الخاصة اضافية : يحمل المضاده للطائرات نظام سا - ن - 5 في كتلة صخريه.
نسخ
المشروع 877 : النسخه الاولى من الكيلو مجهزه بالرادار MRK - 50 snoop ضال ، سونار النشطه / سلبيين التردد المنخفض mgk - 400 rubikon / اسنان القرش. المشروع ايضا 877 وقد نظم تدابير ضد قرميد اللب او الحبار رئيس وحلقة الرباعيه. الطاقم من 51 الى 57 من الرجال.
المشروع 877b : كيلو تسمية المنتجات من seixième حده. وهي أطول من 1،2 متر وأكثر قوة.
المشروع 877e : النسخه التصدير.
المشروع 877ek/ekm : تصدير النسخ الى البلدان الراسماليه وتكييفها مع ظروف الحياة المداريه.
المشروع 636 : التصدير النسخه المشروع 877e الموجهة اصلا الى الصين ، مع الرادار MRK - 50e ، mgk - 400em السونار ونظام مكافحة mvu 110em الذين يمكن تتبع المسارات 5 و 2 تبدأ فى وقت واحد. ومن اقوى ، واكثر هدوءا ودائم. سبع شفره المروحه وتم تركيب شفرات بدلا من ستة اشهر على 877 مشروع.
المشروع 877 مشروع 636 الابعاد 73،8 طولها 72،6 م م 9،9 م عرض كارولنا الشمالية الجر 6،2 م 6،6 م تتحرك الجماهير (السطحيه) 2325 ر 2350 ر التشريد (الغطس) 3075 ر 2126 ر الاداء السرعه القصوى (السطحيه) 11 عقدة سرعتها القصوى 11 عقدة (الغوص ) 19 عقدة 20 عقدة أقصى عمق 300 م 300 م المدى (schnorchel) 6000 ميلا في 7500 ميلا 7 عقده عقده في 7 طائفة (الغطس) 400 ميلا في 3 عقده 400 ميلا في 3 عقده الحكم الذاتي 45 يوما 45 يوما المحركات الكهرباءيه التي تعمل بالديزل نوع الديزل -5900 حصان كارولنا الشمالية
8 الاسلحة نسف انابيب لل533mm (18 طوربيدات و / أو صواريخ س س - ن - 15) 8 انابيب 533mm (18 طوربيدات و / أو صواريخ س س - ن - 15) الهواء السطحي منظومة سا 1 - ن - 5 (8 صواريخ) 1 نظام سا - ن - 5 (8 صواريخ)
الكيلو في العالم
التاريخ
الكيلو (المشروع 877) التي اجريت دراسة من قبل شركة استشاريه روبن من سان بطرسبرغ الى ضمان بعثات لمكافحة الغواصات وسفن العدو ، وحمايه القواعد البحرية وخطوط الاتصال ولكن ايضا هجوم العدو والاتصالات ليحل محل الفوكستروت (المشروع 641b). النموذج اطلق في عام 1980 ودخلت الخدمة فى عام 1982. الكيلو تعتبر هادءه تماما ، وخصوصا للحصول على احدث النماذج ، ووصفتها بانها "الثقوب السوداء في المحيطات". بين عامي 1980 و 2005 ، فان روسيا قد تبني ما لا يقل عن 50 كيلو الطبقة غواصات ، بما فيها 24 لالبحرية الروسيه. البعض الآخر قيد الانشاء.
وفي بعض الاحيان اسرع ، والاكثر هدوءا الآلي (طاقم من 57 رجلا) واكثر للمناورة في اغرق سلفه ، 877 وقد مزدوجة الهيكل شكل البكوره المشموله مع الراتنج anéchoique. الدفع هو توفرها المولدات والمحركات الكهرباءيه مع احد صف من الاشجار. من seixième حده ، الهيكل قد مددت الى زيادة الطاقة من المولدات وتركيب مراوح المضخه ، التي انجبت هذا المشروع 877b. ابتداء من العشرين وحده ، وعدد من المولدات قد انخفض. الروس أيضا العرض الاختياري على أحدث النماذج كيلو غرام في نظام الدفع ان اللاهواءيه.
فيما يتعلق بالاسلحه ، الكيلو بدأت نسف انابيب الطوربيدات 6 و 18 و / أو المضاد للصواريخ س س - ن - 15. 24 ايار / مايو الالغام كما تجري في انابيب اطلاق الطوربيدات بدلا من المعتاد الطوربيدات والصواريخ. كيلو الخاصة اضافية : يحمل المضاده للطائرات نظام سا - ن - 5 في كتلة صخريه.
نسخ
المشروع 877 : النسخه الاولى من الكيلو مجهزه بالرادار MRK - 50 snoop ضال ، سونار النشطه / سلبيين التردد المنخفض mgk - 400 rubikon / اسنان القرش. المشروع ايضا 877 وقد نظم تدابير ضد قرميد اللب او الحبار رئيس وحلقة الرباعيه. الطاقم من 51 الى 57 من الرجال.
المشروع 877b : كيلو تسمية المنتجات من seixième حده. وهي أطول من 1،2 متر وأكثر قوة.
المشروع 877e : النسخه التصدير.
المشروع 877ek/ekm : تصدير النسخ الى البلدان الراسماليه وتكييفها مع ظروف الحياة المداريه.
المشروع 636 : التصدير النسخه المشروع 877e الموجهة اصلا الى الصين ، مع الرادار MRK - 50e ، mgk - 400em السونار ونظام مكافحة mvu 110em الذين يمكن تتبع المسارات 5 و 2 تبدأ فى وقت واحد. ومن اقوى ، واكثر هدوءا ودائم. سبع شفره المروحه وتم تركيب شفرات بدلا من ستة اشهر على 877 مشروع.
المشروع 877 مشروع 636 الابعاد 73،8 طولها 72،6 م م 9،9 م عرض كارولنا الشمالية الجر 6،2 م 6،6 م تتحرك الجماهير (السطحيه) 2325 ر 2350 ر التشريد (الغطس) 3075 ر 2126 ر الاداء السرعه القصوى (السطحيه) 11 عقدة سرعتها القصوى 11 عقدة (الغوص ) 19 عقدة 20 عقدة أقصى عمق 300 م 300 م المدى (schnorchel) 6000 ميلا في 7500 ميلا 7 عقده عقده في 7 طائفة (الغطس) 400 ميلا في 3 عقده 400 ميلا في 3 عقده الحكم الذاتي 45 يوما 45 يوما المحركات الكهرباءيه التي تعمل بالديزل نوع الديزل -5900 حصان كارولنا الشمالية
8 الاسلحة نسف انابيب لل533mm (18 طوربيدات و / أو صواريخ س س - ن - 15) 8 انابيب 533mm (18 طوربيدات و / أو صواريخ س س - ن - 15) الهواء السطحي منظومة سا 1 - ن - 5 (8 صواريخ) 1 نظام سا - ن - 5 (8 صواريخ)
الكيلو في العالم
تمام يا محمد فولت مااريده واكثر
- إنضم
- 18 ديسمبر 2007
- المشاركات
- 1,600
- التفاعل
هذه بعض المعلومات عن الكيلو636 والدولفين :

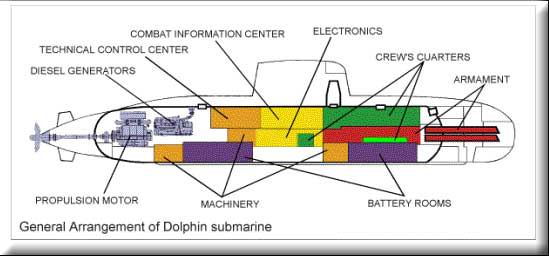

أولا ًالدولفين :
الطاقم : 30 فرد
الابعـــاد
الطول : 57 متر
العرض : 6.8 متر
الغاطس : 6.2 متر
الازاحة (فوق السطح) : 1640 طن
الازاحة (غاطسة) : 1900 طن
الاداء
السرعة فى حالة الغطس : 20 عقدة
السرعة فى حالة الطفو : 11 عقدة
المدى السطحى : 8000 ميل بحرى
المدى الغاطس : 400 ميل بحرى
عمق الغطس : 350 متر
الثبات : 30 يوم
أنظمة التسليح
سعة التسلح : 16 صاروخ سطح/سطح (هاربون)أو طوربيدات
أنابيب الطوربيد : 10 أنابيب (4 عيار 650 مم و6 عيار 533 مم )
الطوربيدات : DM2A3
التحكم فى السلاح : ISUS 90-1 TCS
الحرب الالكترونية: 4CG(V)2 Timnex electronic support measures
اجهزة الاستشعار
الرادار :
*** Elta surface search radar, I-band
*** CSU 90 hull-mounted passive and active search and attack radar
*** FAS-3 flank array passive search radar
السونار :
PRS-3 passive ranging sonar
البيروسكوب :
Kollmorgen periscopes
الدفــــع
المحركات :
3 x 16V MTU 396 SE 84 diesel engines
مولد التيار :
3 x 750kW
الموتور :
Siemens 2.85MW sustained power motor
Single shaft
أولا ًالدولفين :
الطاقم : 30 فرد
الابعـــاد
الطول : 57 متر
العرض : 6.8 متر
الغاطس : 6.2 متر
الازاحة (فوق السطح) : 1640 طن
الازاحة (غاطسة) : 1900 طن
الاداء
السرعة فى حالة الغطس : 20 عقدة
السرعة فى حالة الطفو : 11 عقدة
المدى السطحى : 8000 ميل بحرى
المدى الغاطس : 400 ميل بحرى
عمق الغطس : 350 متر
الثبات : 30 يوم
أنظمة التسليح
سعة التسلح : 16 صاروخ سطح/سطح (هاربون)أو طوربيدات
أنابيب الطوربيد : 10 أنابيب (4 عيار 650 مم و6 عيار 533 مم )
الطوربيدات : DM2A3
التحكم فى السلاح : ISUS 90-1 TCS
الحرب الالكترونية: 4CG(V)2 Timnex electronic support measures
اجهزة الاستشعار
الرادار :
*** Elta surface search radar, I-band
*** CSU 90 hull-mounted passive and active search and attack radar
*** FAS-3 flank array passive search radar
السونار :
PRS-3 passive ranging sonar
البيروسكوب :
Kollmorgen periscopes
الدفــــع
المحركات :
3 x 16V MTU 396 SE 84 diesel engines
مولد التيار :
3 x 750kW
الموتور :
Siemens 2.85MW sustained power motor
Single shaft
- إنضم
- 18 مارس 2008
- المشاركات
- 665
- التفاعل

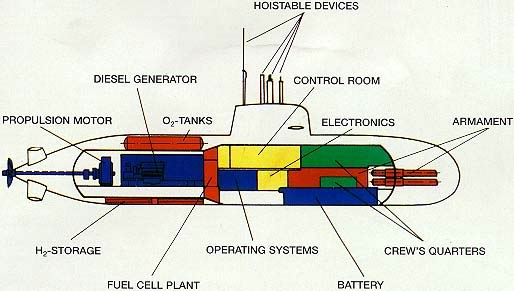

للاسف نظام الدفع AIP موجود فى الصفقة الثانية من الدولفين لاسرائيل ( 2 غواصة ) .
Germany will sell Israel two AIP-equipped SSK Dolphin Class submarines. That deal has now been finalized at a total of $1.27 billion,[1] with the German government picking up one-third of the cost. The new boats will be constructed at the Howaldtswerke-Deutche Werft AG (HDW) shipyard, in the Baltic Sea coastal city of Kiel.
http://www.defenseindustrydaily.com/germany-may-sell-2-more-dolphin-subs-to-israel-for-117b-01528/
- إنضم
- 18 ديسمبر 2007
- المشاركات
- 1,600
- التفاعل

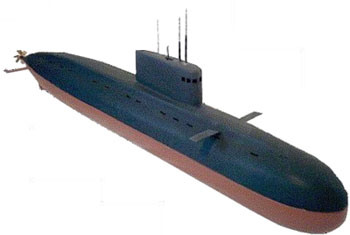

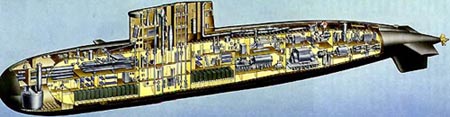

ثانياً الكيلو636 :
الابعـــاد
الطول : 73.8 متر
العرض : 9.9 متر
الغاطس : 6.2 متر
الازاحة : 2350 طن
الاداء
السرعة فى حالة الغطس : 20 عقدة
السرعة فى حالة الطفو : 11 عقدة
المدى السطحى : 7500 ميل بحرى
المدى الغاطس : 400 ميل بحرى
عمق الغطس : 300 متر
الثبات أو البقاء فى البحر: 45 يوم
عمق البيروسكوب : 17.5 متر
أنظمة التسليح
سعة التسلح : 18 طوربيدات (وصواريخ SS-N-27 Klub-s)
أنابيب الطوربيد : 6 أنابيب عيار 533 مم
اجهزة الاستشعار
الرادار :
*** General-purpose detection radar
التجهيزات الالكترونية :
Radio communications, combat control
information system, navigation system
السونار :
Active / passive
البيروسكوب :
One for commander, one for air defence
الدفــــع
المحركات :
2 محرك ديزل قدرة الواحد تبلغ 2200 حصان
محرك الدفع الرئيسى بقدرة 5500 حصان
2 محرك دفع احتياطى بقدرة 2 * 75 كيلو وات
وللحديث بقية ان شاء الله للتعليق على مميزات
الغواصتين والمقارنة بينهما .
الابعـــاد
الطول : 73.8 متر
العرض : 9.9 متر
الغاطس : 6.2 متر
الازاحة : 2350 طن
الاداء
السرعة فى حالة الغطس : 20 عقدة
السرعة فى حالة الطفو : 11 عقدة
المدى السطحى : 7500 ميل بحرى
المدى الغاطس : 400 ميل بحرى
عمق الغطس : 300 متر
الثبات أو البقاء فى البحر: 45 يوم
عمق البيروسكوب : 17.5 متر
أنظمة التسليح
سعة التسلح : 18 طوربيدات (وصواريخ SS-N-27 Klub-s)
أنابيب الطوربيد : 6 أنابيب عيار 533 مم
اجهزة الاستشعار
الرادار :
*** General-purpose detection radar
التجهيزات الالكترونية :
Radio communications, combat control
information system, navigation system
السونار :
Active / passive
البيروسكوب :
One for commander, one for air defence
الدفــــع
المحركات :
2 محرك ديزل قدرة الواحد تبلغ 2200 حصان
محرك الدفع الرئيسى بقدرة 5500 حصان
2 محرك دفع احتياطى بقدرة 2 * 75 كيلو وات
وللحديث بقية ان شاء الله للتعليق على مميزات
الغواصتين والمقارنة بينهما .
- إنضم
- 18 ديسمبر 2007
- المشاركات
- 1,600
- التفاعل
- إنضم
- 7 أكتوبر 2007
- المشاركات
- 885
- التفاعل
و ما الدي يجعلك متاكد لهده الدرجة ؟
النظام موجود ... و هو الدي يجعل عملية صيدها جوا شبه مستحيلة كما ان كشفها بواسطة الرادارات بفضله معقدة للغاية...
"عليك ان تتدكر دائما ان النسخة المسلمة لاسرائيل اكثر تطورا من النسخة الالمانية "
فقط رجاءا لتكون المقارنة موضوعية كما نتمناها ارجوا ان ننسى ان الدولفين صهيونية و الكيلو جزائرية ! و لندع العواطف جانبا
تحياتي
النظام موجود ... و هو الدي يجعل عملية صيدها جوا شبه مستحيلة كما ان كشفها بواسطة الرادارات بفضله معقدة للغاية...
"عليك ان تتدكر دائما ان النسخة المسلمة لاسرائيل اكثر تطورا من النسخة الالمانية "
فقط رجاءا لتكون المقارنة موضوعية كما نتمناها ارجوا ان ننسى ان الدولفين صهيونية و الكيلو جزائرية ! و لندع العواطف جانبا
تحياتي
- إنضم
- 18 ديسمبر 2007
- المشاركات
- 1,600
- التفاعل
- إنضم
- 7 أكتوبر 2007
- المشاركات
- 885
- التفاعل
اذا كان رابط انترنت كفيل بنفي او تاكيد وجود النظام مهمى كانت درجة مصداقيته ...! فما اسهل ايجاد عكس ما تذهب اليه ايضا عبر رابط انترنت..!
تحياتي الاخوية
