من انواع المدفعية الموجهة هو الهاون الموجه ، وتلك القذائف عبارة عن قذائف هاون عادية تطلق من مدافع الهاون التقليدية – عادة عيار 120 ملم - ولكنها في نفس الوقت تتمتع بتوجيه ، واساسيات عمل ذلك النوع من القذائف تشبه قذائف النوع الاول بشكل كبير والفارق فقط في الحجم والمدي ، ولكن تلك النوعية تتميز عن المدفعية الثقيلة الموجهة برخص التكاليف فهي مناسبة اكثر كي تطلق باعداد كبيرة ضد المدرعات وذلك يعطيها ميزة كبيرة ودورا اساسيا في مواجهة قطعان المدرعات
ومن اهم انواع الهاون الموجه عالميا :
النظام الروسي Smelchak
تعتبر تلك القذيفة من اوائل قذائف الهاون الموجه في العالم ، حيث بدأ العمل علي تصميم النظام في بداية الثمانينيات ، ودخل الخدمة بعدها وشاركت في حرب الروس علي افغانستان .
يستخدم النظام قذيفة هاون موجهة عيار 240 ملم من نوع 3F5 ، وتعرف كذلك باسم SAL-GP اختصارا لـ Semi-Active Laser-Guided Projectile ، حيث تستخدم التوجيه الليزري ، فيلزم القذيفة انارة ليزرية من طاقم ارضي كي يتم التوجيه ، فعند رصد الهدف من الطاقم الارضي يتم التبليغ عن احداثيات الهدف ليتم الرمي الهاون عليه ، وعند مرحلة معينة يقوم الطاقم الارضي باضائة الهدف بالليزر وتلتقط القذيفة الشعاع المرتد عن الهدف وتوجه نفسها له بدقة كبيرة لتصل نسبة الخطأ 1 متر فقط .
وتطلق القذيفة من الهاون التقليدي عيار 240 ملم او من المدفعية 2S4 Tulpan ذاتية الحركة من نفس العيار ، وتستخدم تلك القذيفة في مهاجمة الاهداف الحيوية والعالية القيمة مثل الدشم ومراكز القيادة وغيرها .
مواصفات النظام :
العيار : 240 ملم
المدي : 9 كم
الطول : 1635 متر
الوزن الكلي : 134 كج
وزن الرأس الحربي : 32 كج
التوجيه : ليزري
نظام Gran الروسي :
بالاضافة الي نظام Smelchak الروسي ذو العيار الكبير ، تم تصميم قذيفة هاون اخري موجهة بالليزر كي تكون اكثر مناسبة لاطلاقها باعداد كبيرة ضد المدرعات والقوات البرية المتحركة ، فتم العمل علي نظام Gran ليكون عيار 120 ملم وتتميز تلك القذيفة بمرونة اكبر عن سابقتها وبرخص الثمن ، وظهر النظام في معرض Eurosatory 2000 .
مواصفات النظام :
العيار : 120 ملم
المدي : 7.5 كم
الطول : 1.225متر
الوزن الكلي : 27 كج
وزن الرأس الحربي : 11 كج
التوجيه : ليزري
الجهة الصانعة : KPB design Bureau
النظام الامريكي M395
طورت الولايات المتحدة النظام M395 PGMM ( اختصارا لـ Precision Guided Mortar Munition ) كي تكون اول قذيفة هاون موجهة تدخل الخدمة في الجيش الامريكي ، بدأ العمل علي قذائف الهاون الموجهة في عام 1995 و بفريق امريكي الماني مشترك ، وقد اخذت الاختبارات فترة كبيرة ومر البرنامج بعدة توقفات ، وفي عام 2002 بدأ العمل علي القذيفة M395 كي تدخل الخدمة في عام 2006 ، ولكن من المتوقع دخول القذيفة الخدمة في عام 2010
والقذيفة M395 من عيار 120 ملم ، ويمكن اطلاقها من الهاونات التقليدية ، وتوجيهها ليزري ويحتاج لطاقم انارة للهدف ، والقذيفة صممت لاصابة الاهداف الحيوية والثمينة مثل مركبات ومراكز القيادة والحصون والملاجئ ، وبجانب تلك القذيفة ، يتم الان تطوير قذيفة اخري امريكية اسرائيلية مشتركة باسم Dagger اكثر تطورا يمكنها الاعتماد علي توجيه الـ GPS .
مواصفات النظام :
العيار : 120ملم
المدي : 15 كم
الطول : 0.99 متر
الوزن الكلي : 18 كج
التوجيه : ليزري
الجهة الصانعة : ATK
نظام Strix :
بدأت الابحاث علي ذلك النظام في عام 1984 ودخل الخدمة فعليا عام 1994 في الجيش السويدي ، وتتميز تلك القذيفة عن باقي انواع الهاون الموجه في نظام التوجيه الحراري – IR – والذي لا يحتاج لطاقم تحديد ليزري لتوجيه القذيفة ، فذلك النظام يجعل القذيفة فعالة ضد الدبابات المزودة بانظمة التحذير الليزري ، ويمكن توصيل تلك القذيفة المتطورة بجهاز برمجة في الميدان كي يمكن اعادة ضبط العوامل الخاصة بالكترونيات القذيفة ، وعند اطلاقها يبدأ تشغيل المستشعر الحراري لها ويبدأ في مسح الميدان عن الاهداف وتوجيه القذيفة ناحية الهدف بدقة عالية .

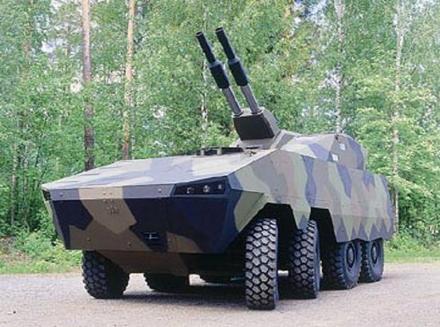

بمدي 7 كيلومترات وبالاضافة لدقتها العالية - في حدود 1 متر – وعدم حاجتها لانارة ليزرية ، تعتبر القذيفة السويدية كصاروخ مضاد للدبابات وله خاصية الهجوم من اعلي ، ويمكن اطلاق دفعات كبيرة من تلك القذيفة علي التشكيلات المدرعة الكبيرة لتدميرها وخصوصا من مدفع الهاون المتقدم AMOS .
مواصفات النظام :
العيار : 120 ملم
المدي : 7 كم
الطول : 0.81 متر
الوزن الكلي : 17 كج
وزن الرأس الحربي : 20.5 كج
التوجيه :IR
الجهة الصانعة : Saab Bofors Dynamics
نظام Fireballالاسرائيلي :
لم يدخل نظام Fireball الاسرائيلي الخدمة بعد حتي الان ، وان كان متوقع دخوله في عام 2010 وتجري عليه الكثير من الابحاث الان وقد اجتاز العديد من التجارب والاختبارات ، ولكنه نظام متميز في طريقة عمله ، حيث له توجيه مزدوج GPS و ليزري ، النظام بالاصل يعتمد علي احداثيات الـ GPS لمهاجمة الاهداف الثابتة بدقة كبيرة ، ويمكن اضافة انارة ليزرية لكي يستطيع اصابة الاهداف المتحركة كذلك بنسبة خطأ تصل لـ 1 متر ، ولكن لا تلزم القذيفة الانارة الليزرية .
والنظام Fireball من عيار 120 ملم ويتميز بالمدي الكبير 15 كم وايضا بامكانية اطلاقه من المدافع الملساء او المحلزنة عيار 120 ملم مما يمكن الدبابات والمركبات من استخدامه ، وللنظام كذلك مسارا مرتفعا للاعلي كي يصيب الاهداف في المدن بدقة اكبر ، والنظام كذلك له ميزة اطلاقه من المدافع عيار 152 ملم .
مواصفات النظام :
العيار : 120 ملم
المدي : 15 كم
الطول : 1.30 متر
الوزن الكلي : 51 كج
وزن الرأس الحربي : 20.5 كج
التوجيه : GPS - Laser
الجهة الصانعة : IMI
بعض الفيديو
http://www.youtube.com/watch?v=p7WHWJfYpqo
http://www.youtube.com/watch?v=RTvXhfJxxz8
ان شاء الله ان يكون موضوع عجبكم
