السلام عليكم و رحمة الله

ملف حول طائرات ال F16 المغربية


المواصفات التقنية لطائرات ال +52 F-16 C/D block

الرمز C يدل أن الطائرة ذات مقعد واحد
الرمز D يدل أن الطائرة ذات مقعدين
الطراز Block 52 يدل أن الطائرة مجهزة بمحرك F100-PW-229
العلامة + تدل أن الطائرة مجهزة بأحدث المعدات الإلكترونية، تكتب أيضا Advanced Block52

مجسم ال 52 F-16 D block بمعرض مراكش للطيران

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 427.

التجهيزات التقنية لطائرات ال +F-16 C/D Block 52

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 648 * 568.

واجهة لوحة القيادة

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 580.

قمرة الطيار

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 436.

سترة الطيار

الواقي الزجاجي

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 435.

خودة الطيار

الرادار الرئيسي APG-68(V)9

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 620 * 345.

المحرك النفاث من طراز (F100-PW-229 (Block 52

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 614 * 295.

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 480.

خزانات الوقود الإضافية Conformal Fuel Tanks

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 480.



[مغربي و أفتخر]

رد: ملف حول طائرات ال f16 المغربية

مقتنيات منظومات التسليح المحمولة من طرف ال +F-16 Block 52

On July 9, the Defense Security Cooperation Agency notified Congress of a possible Foreign Military Sale to Morocco of :

30 AIM-120C-5 Advanced Medium Range Air-to Air Missiles (AMRAAM);
60 AIM-9M SIDEWINDER Missiles;
20 AGM-88B/C HARM Missiles;
8 AGM-65D/G MAVERICK Missiles;
45 AGM-65H MAVERICK Missiles;
50 Joint Direct Attack Munition (JDAM) tail kits
(which include 20 GBU-31 for MK-82, 500 lb bomb, and 30 GBU-38, for MK-84, 2000 lb bomb);
20 GBU-24, PAVEWAY III kits;
50 GBU-10, PAVEWAY II kits;
150 GBU-12, PAVEWAY II kits;
60 Enhanced GBU-12 PAVEWAY II bombs;
300 MK-82 training bombs;
60,000 20mm training projectiles;
4,000 ALE-47 self-protection chaff;
4,000 ALE-47 self-protection flares and associated equipment and services.

The total value, if all options are exercised, could be as high as $155 million.

Also included are containers, bomb components, spare/repair parts, publications, documentation, personnel and training, contractor technical and logistics personnel services, and other related support elements. The estimated cost is $155 million.

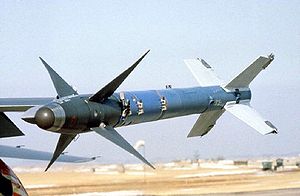

AIM-120C-5 - AMRAAM Missiles
صواريخ أمرام (جو - جو) / متوسطة المدى ( 110 كلمتر)
(موجهة بالرادار و الأشعة تحت الحمراء)

صواريخ سايد ويندر (جو - جو) / قصيرة المدى (18 كلمتر)
(التوجيه من خلال تعقب البصمة الحرارية و بالأشعة تحت الحمراء)

صواريخ هارم (جو - أرض) / المضادة للرادارات / (48 كلمتر)
(موجهة باستشعار مصادر تردد الرادارات)

صواريخ ماڤريك D/G (جو - أرض) / المضادة للأهداف العسكرية / (27 كلمتر)
(موجهة بالأشعة تحت الحمراء)

صواريخ ماڤريك H (جو - أرض) / المضادة للأهداف العسكرية / (27 كلمتر)
(موجهة بكامرات بصرية)

أصناف صواريخ ماڤريك (بالترتيب من الأقرب إلى الأبعد)
AGM-65D, AGM-65E, AGM-65B, AGM-65F

منظومة القنابل الذكية الموجهة بالليزر، باڤوي PAVEWAY


GBU-10, PAVEWAY II kits

GBU-12, PAVEWAY II kits

GBU-24, PAVEWAY III kits

منظومة القنابل الموجهة بنظام GPS
Joint Direct Attack Munition - JDAM

GBU-31

MK-82

MK-84



[مغربي و أفتخر]

رد: ملف حول طائرات ال f16 المغربية

شكل و أبعاد طائرة ال +F-16 C/D Block 52
http://www.defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/smilies/crazy_pilot.gif:h034[1]::showoff[1]::showoff[1]::showoff[1]:

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 458.

الشكل الهندسي للطراز block 52 يتميز عن طائرات ال F-16 الإعتيادية بوجود خزانات إضافية ملتحمة مع جسم الطائرة

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 433.

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 434.

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 439.

مجسم لطائرة ال 52 F-16 D block بألوان التمويه المميزة لسلاح الطيران المغربي
(بمعرض مراكش)

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 427.

ألوان التمويه الخاصة بأجواء الصحارى و التي تشبه تلك المستعملة في أسراب الطائرات المغربية

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 426.

​



[مغربي و أفتخر]

رد: ملف حول طائرات ال f16 المغربية

المدفع الرشاش M61 Vulcan :a086[1]::b070[1]:
http://www.defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/smilies/chair.gif:a086[1]:

عيار 20 ملمتر، ستة سبطانات، 6000 رصاصة في الدقيقة

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 482.

فوهة المدفع الرشاش على يسار قمرة الطيار

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 446.

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 478.

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 505.

تموضع آلية المدفع الرشاش خلف قمرة الطيار

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 421.

​



[مغربي و أفتخر]

رد: ملف حول طائرات ال f16 المغربية

طائرات للتدريب من طراز T-6B
وضيفتها تأهيل و تدريب الطيارين على أنظمة قيادة ال F-16
http://www.defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/smilies/crazy_pilot.gif

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 667 * 564.

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 454.

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 434.



[مغربي و أفتخر]

رد: ملف حول طائرات ال f16 المغربية

مواصفات الرادار APG-68(V)9 :
​

ينتمي هذا الرادار الى عائلة AN/APG-68 الذين يركب علىf-16C/D باختلاف عائلة AN/APG-66 التي كانت تركب على F-16A ..و بطبيعة الحال يبقى 9(V) اخر مولود لل AN/APG-68 بعد 8 طرازات توالت عليه منذ سنة 1980 .​

إذن سنتكلم عن AN/APG-68 بشكل عام ثم نضيف الجديد فيما يخص رادارنا APG-68(V)9 بشكل اذق:

في سنة 1980 فازت شركة NORTHROP GRUMMAN بعقد بتطوير APG-66 أي بجعله مزدوج الاشارة DUAL-MODE اي صنع رادار جديد مبني على APG-66 لكن يستخدم طريقة الارسال PRFS مننخفضة لكي يتسنى للطيار استعمال صواريخ جو-ارض وفي نفس الوقت متوسطة-مرتفعة مع نفسه PRFS للقدرة على الحرب جويا باستعمال AMRAM زيادة على تقنية اخرى لبرمجة الاشارات النتيجة كانت ولادة APG-68 و تحويل f-16 الى مقاتلة متعددة المهام polivalente .

المكونات الاساسية للرادار AN/APG-68 :​

1 - ANTENNA .​

2 - نضام ارسال الاشارة المزدوجة MDT.​

Modular Low-power radio frequency (MLPRF) - 3​

4 - (PSP) نضام برمجة الاشارة .​

الرادار apg-68-(v)9 لا يختلف من نا حية اخواته الاخريين من نا حية البنية الاساسية لكن طرئ بعض التغيير او لنقل بعض التطوير في احدى مكوناته جعلته يكتسب قدرات اخرى( انضر الى modified ) جعلته يقترب شيئا ما الى AESA .​

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 615 * 362.

اذن فكما ترون المعطيات تغيرت, طورت بعض المكونات و عوضت اخرى بمكونات جديدة :​

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 413.

المكونات الاساسية لل AN/APG-68(V)9 الجديد:

1 - على مستوى ANTENNA :

.A تم اضافة نظام "IMU" او INERTIAL MEASUREMENT UNIT الى نضام " GPS" الموجود اصلا ..و هما نضامان للملاحة الجوية يرتكز عليهم كومبيوتر الطائرة ليس لتحديد المواقع و موقع الطائرة نفسها navigationsystem و انما ايضا لتوجيه الصواريخ الاختلاف بين الاول و الثاني هي الوحدات القياسية كون ان "IMU" له الجوريتمات اخرى.

B. اضافة نضام"SAR " او SYNTHETIQIC APERTURE RADAR : لكي نفهم اهمية هذا النضام يجب علينا ان نعرف ان بينما عين الانسان قادرة على اعطاء صورة متاكملة على ما نشاهد ,اي رادار ليس قادر على هذا..يعطيك كل المعلومات على الجسم المعين, المسافة الفاصلة , الحجم..لكن صورة 3D و واضحة..ابدا و هنا نضام SAR يحل المشكل ..هذا النضام ابتكر لاول لاهداف سلمية فضائية (برنامج AN/UPD-1 ) و يعتمد على تحليل دقيق للاشارة الرادارية من زاوية معينة و تحويلها الى صورة عالية الدقة:
صورة للقمر الاصطناعي ERS1 بعدسته الاسشعارية SAR:

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 476.

C- على مستوى (MDT) تم تقويته عن طريق تغيير بعظ الاجزاء المكونة لاطالة من عمره العملي.​

D- تم استبدال تماما نضام (MLPRF ) بنضام (MoRE ) أو RECEIVER/EXCITER MODULAR​

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 208.

E- استبدال ايضا نضام (PSP) بنضام (CoRP) او COMMON RADAR PROCESSOR و يعتمد هذا الاخير على تكنولوجيا جديدة لفرق الشوائب في مجموع الاشارات عن الاشارات الصحيحة TRUE SIGNAL مما قلص من الوقت للتعامل مع المعلومات المخزنة بالتالي الي الحفاض على قدر كبير من الذاكرة الاجمالية...بالمقارنة مع APG-68-V-7 لقد قويت الذاكرة بعشرة اضعاف.​

و ترجمة للواقع لكل هذه التغيرات فالمكاسب هي كالتالي​

1. زيادة قوة F-16 في الموا جهات جو-جو بنسبة 33% عدى تمتعها بنضام SAR.​

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 613 * 315.

2 - تخفيض الوزن,تخفيض احتياجات الطاقة و التبريد .​

3 - انخفاض تكاليف الدعم و الصيانة بنسبة 25%-45%.​

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 419.

4 - متطابق مع LITENING II و جميع PODS -EO ​

5 - متطابق مع ASPJ, ASPIS, ALQ-131 و اضمة EW .​

6 - ممكن ان يتتبع 4 اهداف في نفس الوقت LOCKED .​

الخاصيات التقنية للرادار:

1 - طريقة العمل: متعدد المهام...Multi-mode radar.
2- الموجة الرادارية: X-band (6.2 to 10.9 GHz
3-MBTF: ساعة 400 .
4 - الحجم: 1.3 m³.
5- الوزن: 164 kg.
6 - المدى: هنا الاراء متضاربة ما بين 265-300 KM .

منظومات الحرب الإلكترونية و الحماية و التشويش​

نظام الإستشعار الرقمي Goodrich DB-110​

​

​

​

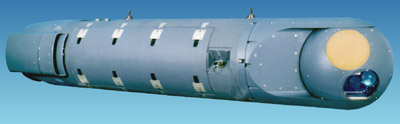

AN/AAQ-33 SNIPER Targeting Pod ​

​

http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 640 * 281.

​

AN/AAQ-28 ​

​

AN/ALQ-187 ​

​

AN/ALQ-211 ​

​

AN/APX-113​

​

AN/ALR-56M​

​

AN/ALE-47 CMD​

​

​



[MS]

رد: ملف حول طائرات ال f16 المغربية

ممتاز أخي الكريم شكرا لك وقريبا سنراها على حقيقتها



[striker87]

رد: ملف حول طائرات ال f16 المغربية

مشكور اخي الكريم على هذا الموضوع المتكامل ... بالتوفيق لجيشنا الباسل



[فارس حرب]

رد: ملف حول طائرات ال f16 المغربية

بالنسبة للرادار لماذا لم تقتني المغرب الردادر إيسا ( aesa ) الموجود على الإف 16 بلوك 60 الإمارتية؟؟



[مغربي و أفتخر]

رد: ملف حول طائرات ال f16 المغربية

شكرا على ردودكم !!!!!!
​



[abu saad]

رد: ملف حول طائرات ال f16 المغربية

موضوع شامل وكل التوفيق للأخوان في المغرب
مشكوور على الجهد



[bafana]

رد: ملف حول طائرات ال f16 المغربية

مشكور اخي الكريم على هذا الموضوع المتكامل



[shadow_maroc]

رد: ملف حول طائرات ال f16 المغربية

يا ريث نرفع العدد وننوع المصادر
