منظومات الرصد الراداري الإستراتيجي الأمريكية(الفضائي والمضاد للصواريخ الباليستية)

[مارشــال]

منظومات التحذير والرصد الفضائي الأمريكية PAVE PAWS​

قيادة الفضاء التابعة للقوات الجوية الأمريكية تشغل ثلاثة أسراب تحذير فضائي راداري بتقنيات القرن الحادي والعشرين وذلك للتحذير ضد الصواريخ الباليستية و كذلك الأخطار الفضائية كالمذنبات والنيازك وماشابه

ورادارات هذه القوة تتمركز في

*محطة Cape Cod Air Force Station في ماساشوسيتس ويشغله السرب السادس تحذير فضائي في إحداثيات 41°45′08″N 70°32′17″W / 41.75222°N 70.53806°W / 41.75222; -70.53806

*قاعدة Beale في كاليفورنيا ويشغلها السرب السابع تحذير فضائي بإحداثياتها 39°08′10″N 121°21′03″W / 39.13611°N 121.35083°W / 39.13611; -121.35083

*محطة Clear Air Force Station بألاسكا ويشغلها السرب 13 وإحداثياتها 64°18′01″N 149°11′23″W / 64.30028°N 149.18972°W / 64.30028; -149.18972

كانت محطة Clear Air Force Station تابعة لمنظومة التحذير ضد الصواريخ الباليستية لكنها تحولت منذ عام 2001 لتعمل تبعا لمنظومة التحذير الفضائي

بالإضافة الى هذه القواعد هناك منشأتين تم إغلاقهما عام 1995 وهما
*منشأة قاعدة Robins بجورجيا على إحداثيات 32°34′52″N 83°34′09″W / 32.58111°N 83.56917°W / 32.58111; -83.56917

*قاعدة Eldorado بتكساس على إحداثيات 30.979°N 100.554°W / 30.979; -100.554


بالخريطة أعلاه :

نجد دوائر زرقاء تشير لمناطق المسح الراداري للمنظومة PAVE PAWS
دوائر حمراء تشير لمناطق مسح منظومة رصد الصواريخ التابعة لنوراد​

يتبع​



[مارشــال]

رد: منظومات الرصد الراداري الإستراتيجي الأمريكية(الفضائي والمضاد للصواريخ الباليستية)

مامعنى كلمة PAVE PAWS.......؟

أو إلى ماذا ترمز..........؟​

*كلمة PAVE هي اسم البرنامج العسكري الأمريكي أو يتم تفكيكها كالتالي
p وترمز ل Precision أو التوقع
A وترمز ل Acquisition أو التصنت والإستماع أو الرصد
V وترمز ل Vehicle أي مركبة وتشمل الطائرات والصواريخ والأجسام الفضائية
E وترمز ل Entry أو دخول

لذا كلمة PAVE تعني Precision Acquisition Vehicle Entry توقع ورصد الأجسام الداخلة للمجال

*كلمة PAWS ترمز ل
PA وتعني Phased Array أي المصفوفة الرادارية
WS أي Warning System أو نظام تحذير

ومن هنا فكلمتي PAVE PAWS تعني

المصفوفات الرادارية لتوقع ورصد الأجسام الداخلة للمجال الجوي
​

تعتمد هذه المنظومة على رادارات مصنعة من قبل شركة رايثيون ويستخدم بصفة مبدئية لرصد الصواريخ الباليستية المطلقة من قبل الغواصات SLBM والصواريخ العابرة للقارات ICBMs

وللنظام مهمة ثانوية وهي رصد وتتبع الأقمار الإصطناعية الدائرة حول الأرض

ويتم إرسال بيانات الرصد الى القيادة الإستراتيجية الأمريكية (أو التحذير الصاروخي مسبقا) وكذلك يتم إرسال البيانات الى قاعدة Cheyenne Mountain Air Station وبها مراكز التحكم الفضائي ومعقل نظام NORAD للتحذير الفضائي لأمريكا الشمالية

ويتم إرسال البيانات أيضا إلى القيادة العسكرية المركزية بقاعدة Offutt بنبراسكا
​

يتبع​



[مارشــال]

رد: منظومات الرصد الراداري الإستراتيجي الأمريكية(الفضائي والمضاد للصواريخ الباليستية)

المزية الكبرى للرادارات PHASED ARRAY هي كون الرادار ليس بحاجة للتحريك بخلاف الرادارات الميكينيكة التي يلزم تحريك الرادار لجهة الجسم المراد رصده

لكن الرادارات المصفوفة فهي كجدار البيت تستطيع التقاط الإشارات المختلفة من جهتها

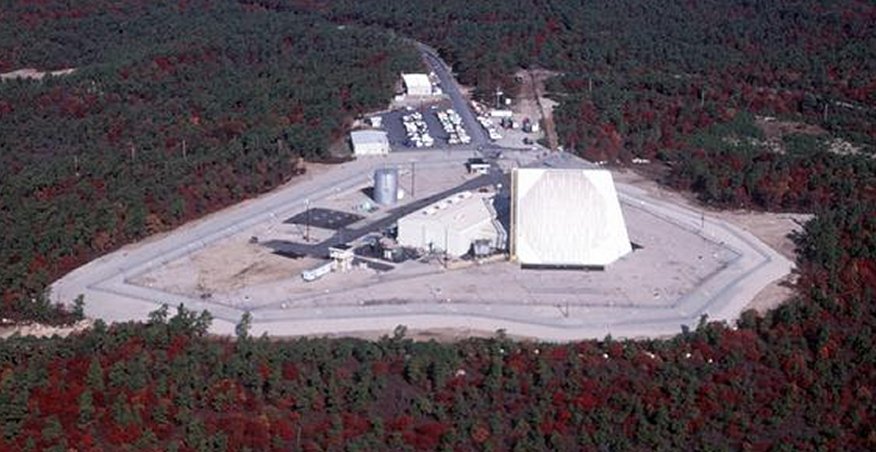

صورة من قاعدة Cape Cod

صورة من القاعدة نفسها توضح ضخامة الأقراص الصلبة ( الهارد ديسك ) الخاصه بالمنظومة

الرادار AN/FPS-115 PAVE PAWS

وهو حجر الزاوية في منظومة PAVE PAWS
​

*تم طلبه في 13 يونيه 1975 لرصد الصواريخ
*شاركت في تصميمه ودمجه وتقييمه مركز Air Force Rome Air Development Center التابع للقوات الجوية الأمريكية

*وصل النظام للقدرة العملياتية الإبتدائية في 4 أبريل 1980 في قاعدة Otis بولاية ماساشوسيتس وفي 15 أغسطس في قاعدة Beale بكاليفورنيا و ويعمل النظام من قاعدتي Beale و Cape Cod فقط بعد غلق الرادار في قاعدة Robins توفيرا للنفقات بعد نهاية الحرب الباردة .

كان هناك رادار انذار مبكر في قاعدة Eldorado بتكساس تم تحريكه لقاعدة Clear بألاسكا والمفترض أن يعمل منذ 2001 في قاعدة Clear التي تم تحويل نشاطها من رصد الصواريخ الباليستية إلى منظومة رصد فضائي PAVE PAWS وذلك في بدايات 2001

يستطيع النظام رصد الصواريخ حتى في حالة إغراق صاروخي مكثف ويستطيع بسهولة التمييز بين الأجسام الطائرة المختلفة محددا مراكز إطلاقها وأهدافها بخلاف جدولة البيانات وإجراء الإتصالات المختلفة للتصدي للصواريخ المعادية.
وهذه العملية تتم بشكل اّلي ويدخل العنصر البشري كمراقب فقط والتحقق من البيانات والتحقق من صحة الإنذار

وهناك تنطلق البيانات من مركز الرصد عبر ثلاثة أجهزة كومبيوتر عملاقة تتصل ببعضها ليتم إيداع البيانات في قاعدة
Cheyenne Mountain Air Force Base

يتبع​

​



[مارشــال]

رد: منظومات الرصد الراداري الإستراتيجي الأمريكية(الفضائي والمضاد للصواريخ الباليستية)

كيف تعمل منظومة الرصد...؟؟​

الرادار يقوم بتجييش تقريبا نصف قدراته لتنفيذ مايسمى بسياج التصنت أو المسح الرداري ويهدف ذلك إلى عمل مسح راداري على إرتفاعات 3-10 درجات فوق مستوى الأفق فوق 240 درجة على قياس زاوية سمتية وبمسح 360 درجة في دائرة مركزها الرادار نفسه

في حالات المسح الراداري العادية وتبعا لنظام مبرمج يتم تغيير أشعة المسح الراداري ودرجاتها في مدى زوايا المسح الراداري ويتم هذا التغيير في ظرف أجزاء من المائة من الثانية . وفي هذه الحالة فوجهي الرادار يعملان ويتم تخصيص 11% من قدرة الرادار لأعمال المسح الراداري مع قدرة الرادار على عمل بحث راداري مركز على منطقة معينة ويتم سحب 18 % من قدرة الرادار حينها وذلك دون إعمال خاصية التتبع .

ولتتبع الأهداف فالرادار يركز باقي قدراته على أجسام أو أهداف معينة أو حزمة أهداف ويسحب ذلك حوالي 7% من القدرة المتاحة للرادار .

وعندما نقول أن الرادار يقوم بعملية مسح وتتبع بقدرة 18 أي أن الرادار يقوم بنقل الذبذبات في 15 % من الوقت فقط علما بأن أقصى قدرة متاحة للرادار لتنفيذ عمليات مسح وتتبع في اّن واحد هي 25 % فقطوهي أقصى قدرة وطاقة يستطيع الرادار العمل بها.

عند رفع حالة العمل لأحد وجهي الرادار ل 25% فإن الوجه الاّخر يخفض من قدرته إلى 11% وتتأثر هذه العملية بالمسافة القادمة منها الأهداف المراد رصدها وعددها .

الرادار هو عبارة عن الوجه الخارجي لمبنى خرساني بتقنية المصفوفة التي ترسل أشعة مسح راداري في اتجاهات مختلفة متيحة قدرة أكبر على المسح الراداري لمساخات أكبر واتجاهات أكثر .مع القدرة على تركيز أشعة المسح الراداري على نقطة معينة .

يتبع​

​



[مارشــال]

رد: منظومات الرصد الراداري الإستراتيجي الأمريكية(الفضائي والمضاد للصواريخ الباليستية)

مواصفات الرادار AN/FPS-115 PAVE PAWS Radar​

القدرة القصوى :​

1.792 عنصر بقدرة 325 وات = 582.4 كيلو وات​

القدرة العملياتية:​

25 % منها 11% بحث و 14 % تتبع​

القدرة المتوسطة :

145.6 كيلو وات​

قدرة النقل :​

37.92 ديسيبل
​

قطر الرادار:​

22.1 متر
​

التردد:​

420 ميجاهيرتز إلى 450 ميجاهيرتز​

مدى الكشف :​

5.556 كيلو مترات أو 3000 ميل بحر​

ي

طول الموجه :​

0.69 متر عند 435 ميجاهيرتز​

ميل الرادار:​

20 درجة​

عدد الأوجه :​

2



يتبع​



[مارشــال]

رد: منظومات الرصد الراداري الإستراتيجي الأمريكية(الفضائي والمضاد للصواريخ الباليستية)

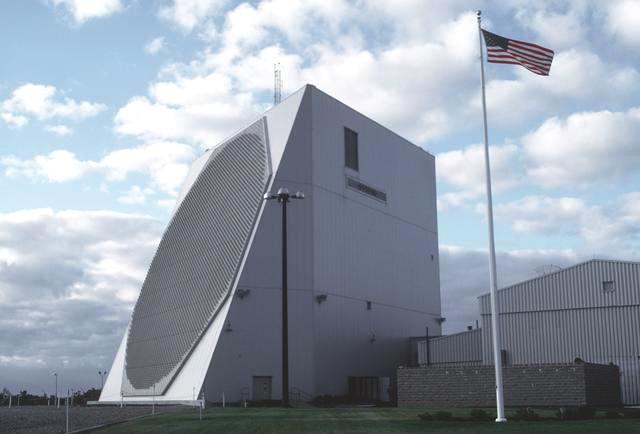

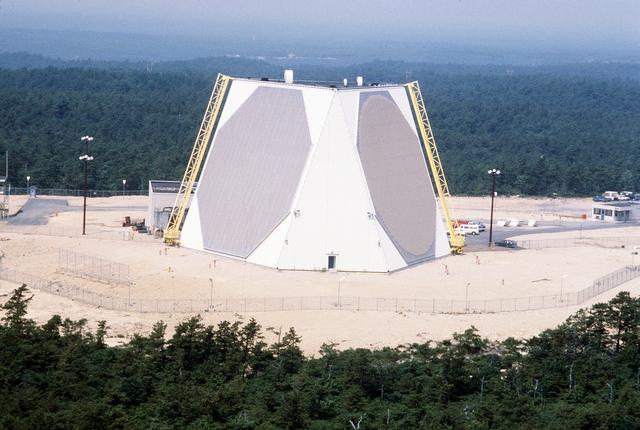

صور للرادار

في قاعدة Beale

في قاعدة Warner Robins

يتبع​



[مارشــال]

رد: منظومات الرصد الراداري الإستراتيجي الأمريكية(الفضائي والمضاد للصواريخ الباليستية)

ومازل للحديث بقية....​



[kanasri]

رد: منظومات الرصد الراداري الإستراتيجي الأمريكية(الفضائي والمضاد للصواريخ الباليستية)

PAVE PAWS (AN/FPS-115)
The AN/FPS-115 Precision Acquisition
Vehicle Entry Phased Array Warning System
(PAVE PAWS) radar is a large, solidstate-
technology, phased-array radar system
with the primary role of detecting
and tracking Submarine-Launched Ballistic
Missiles (SLBM). It is a part of the
North American Air Defense Command
(NORAD) early-warning system as well as.
the Worldwide Military Command and
Control System (WMCCS). These radars
replaced the older FPS-85 and FSS-7
SLBM warning radars.
The four PAVE PAWS installations are
located near the US coastlines. The first
PAVE PAWS was erected at the former
Otis AFB (now Cape Cod Air Force Station)
, Massachusetts, and covers most of
the Atlantic Ocean area. The second, at
Beale AFB in California, watches the Pacific
Ocean. The third and fourth—at
Robins AFB, Georgia, and Eldorado AFS,
Texas—cover the southern US coast.
Some overlap in coverage occurs with the
four sites.
Each radar installation is a 10-story
building covering 76,732 ft* (7,129 m*)
with three faces that tilt 20° from the vertical.
Triangular segments fill in the sides
such that the base is six-sided and the top
is triangular. Two adjacent faces contain
flat, octagonal, phased-array antennas
measuring 102 ft {31.1 m) across.
Each electronically scanned and
steered antenna has the capacity to hold
approximately 5,400 individual elements.
The Otis AFB installation has 1,792 active
elements in each face, and Beale 3,584
after an update. Robins and Eldorado
can use all 5,354 elements. Two computers
direct each of the PAVE PAWS and
are housed in the same structures.
An often-cited measure of the radar's
capability is its ability to track a
basketball-size object at distances up to
1,050 nm (1,200 mi; 1,931 km). This
proves useful in its primary anti-Sea-
Launched Ballistic Missile (SLBM) mission
as well as in supporting the Air
Force's Spacetrack satellite tracking system.
DEVELOPMENT • Initial operational
capability at Otis AFB in 1979, Beale AFB
in 1980, Robins AFB in 1986, and Eldorado
Air Force Station in 1987. In February
1989, sources reported that the
PAVE PAWS near Robins AFB had to be
shut down periodically to eliminate the
risk of detonating explosives on military
aircraft that land at the base.
VARIANTS • PARCS (Perimeter Acquisition
Radar Characterization System):
Not a variant of PAVE PAWS but a predecessor
that operates in the same band.
Built to support the never-completed
Safeguard anti-ballistic missile system installation
at Grand Forks, North Dakota.
Has one phased-array radar face with
110° coverage pointing northward and
remains in service to supplement PAVE
PAWS. Compared to the PAVE PAWS,
PARCS has a larger antenna (10,602.4
ft2/985 m2), a shorter pulse width (400-
550 microseconds), slightly wider elevation
arc (1°-90°), and a longer operating
cycle (20-50%).
COMBAT EXPERIENCE • None.
SPECIFICATIONS •
MANUFACTURER Raytheon
ANTENNA AREA 8,126.7 ft2 (755 m2)
BAND B (420-450 MHz)
COVERAGE
azimuth 240°
elevation +3°/+85°
RANGE approx 3,000 nm (3,455 mi;
5,560 km)
PEAK POWER PER ELEMENT 322 W
AVERAGE POWER 64-290 kW
PULSE WIDTH 300-5,000 microsec
BEAMWIDTH
transmitting 2°
receiving 2.2°
OPERATING CYCLE ll%-25%
