سنقوم من اليوم إن شاء الله بعمل جولات داخلية لدبابات المعركة الرئيسة المعروفة ، وسنبدأ الجولة بالدبابة الروسية T-90s

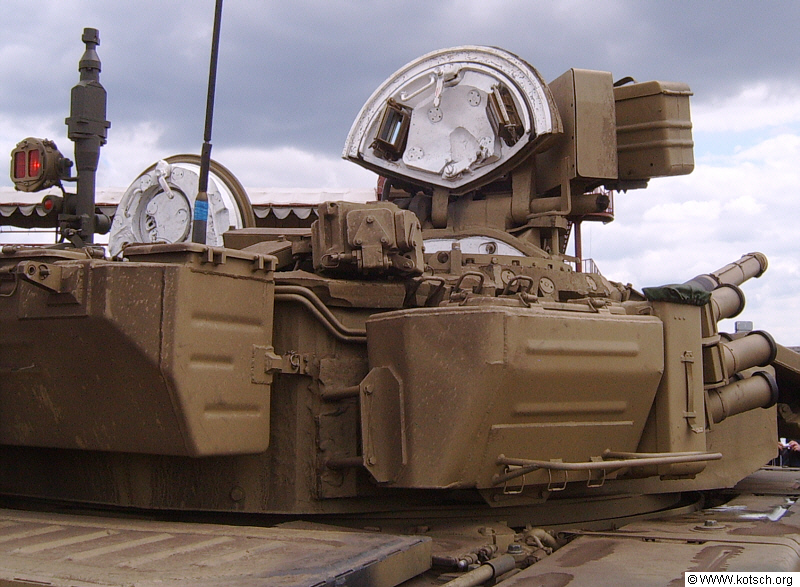

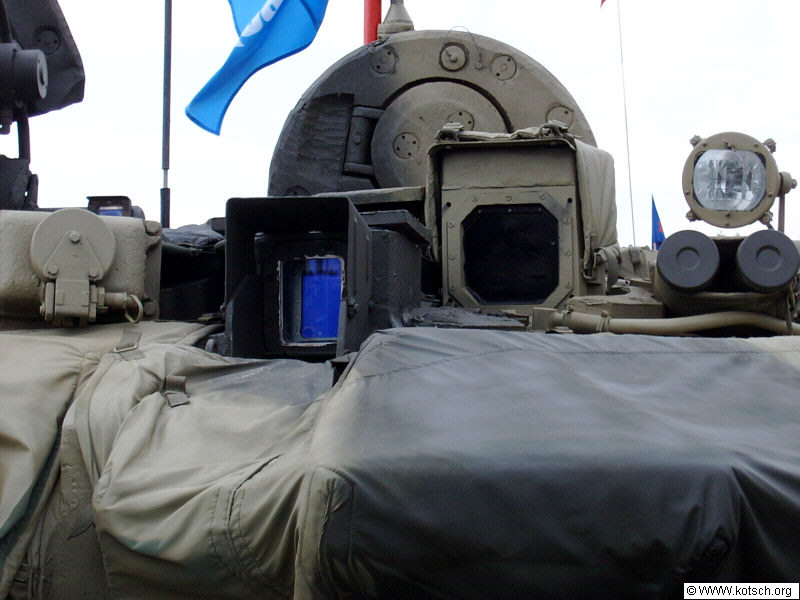

نظام الرؤية الليلي النهاري نوع 1G46 ( جهة اليسار ) للرامي ، ونظام الرؤية النهاري الليلي نوع ESSA ( جهة اليمين ) لقائد الدبابة .

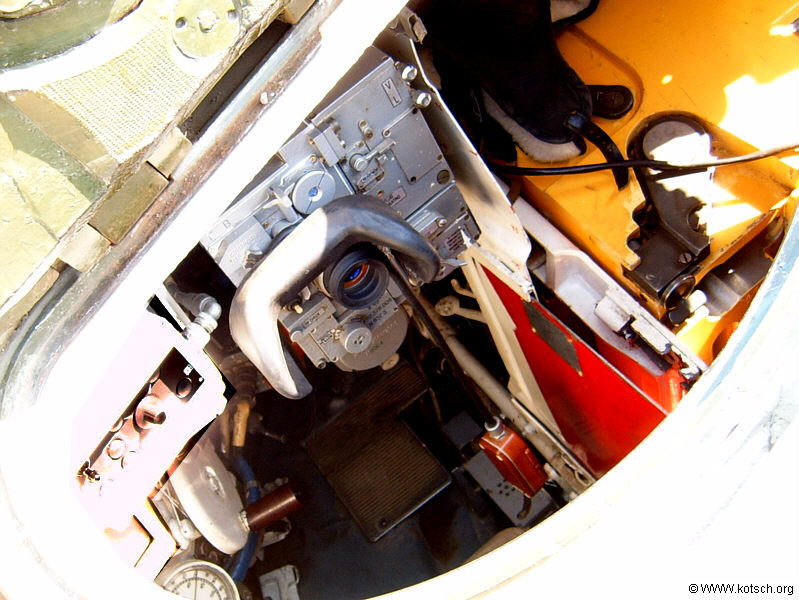

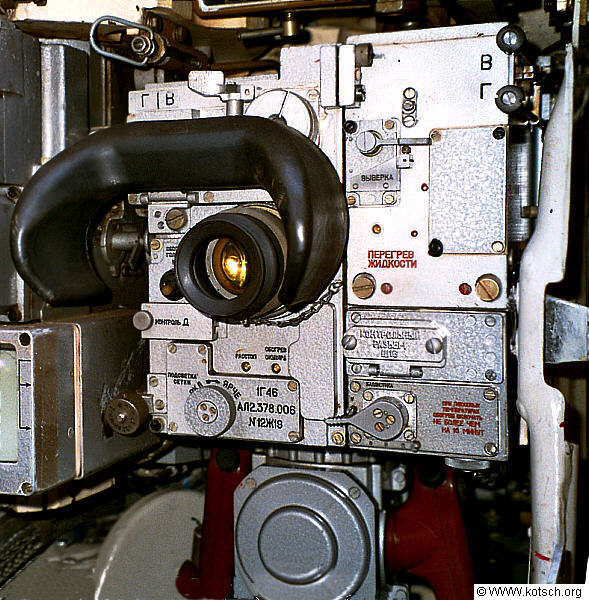

موقع الرامي فى الدبابة ، ويلاحظ نظام الرؤية ذو التصوير الحراي thermal imaging والذي تحدثنا عنه فى الأعلى نوع 1G46 .

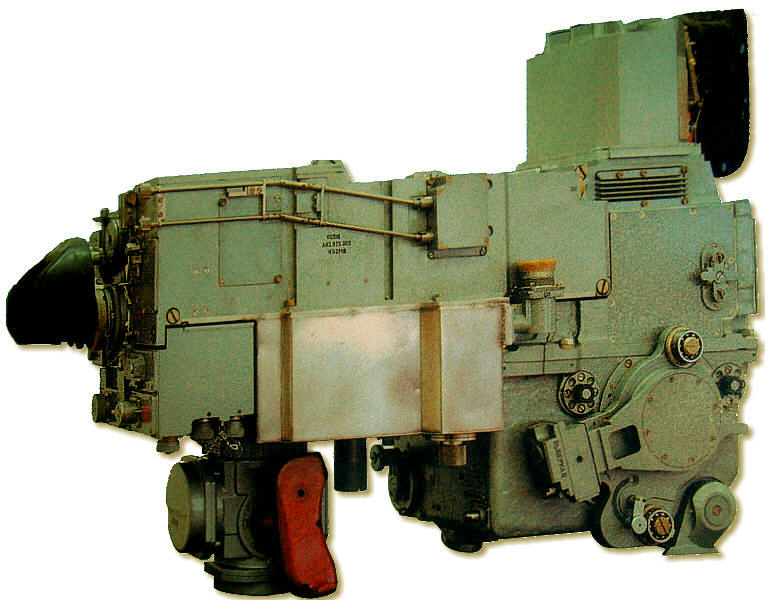

أنظمة الرؤية الليلية / النهارية المذكورة فى الأعلى ( يلاحظ حجم هذه التجهيزات الكبير ) .

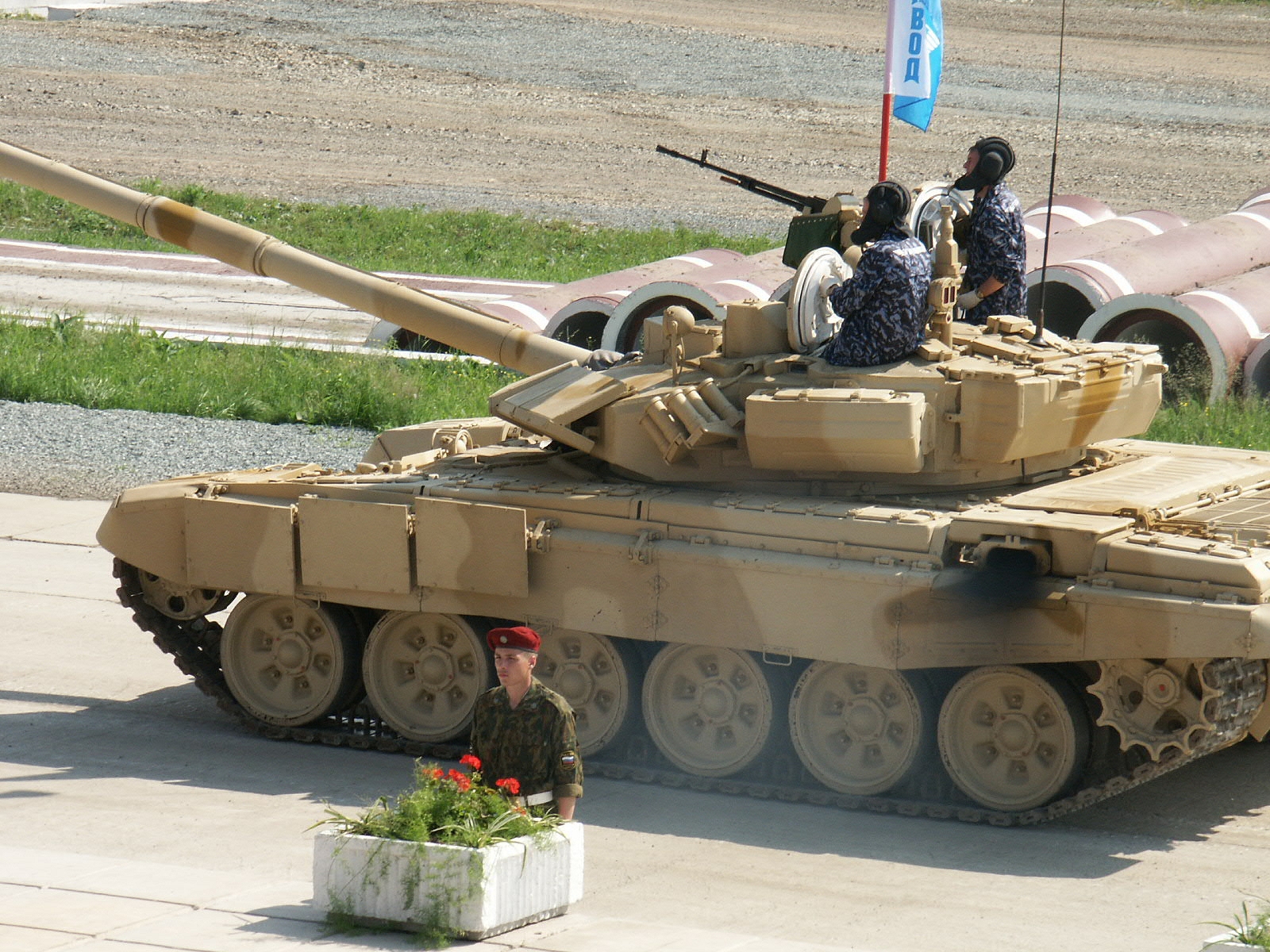

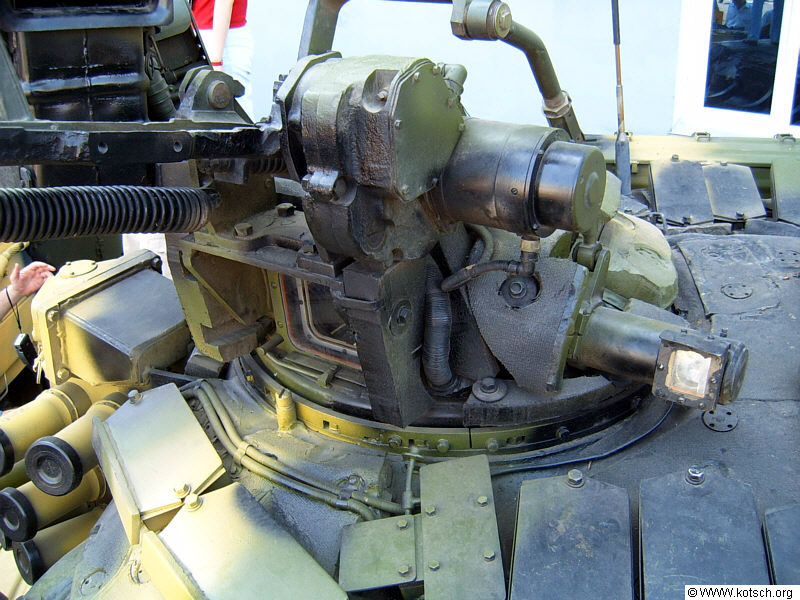

الرشاشة السقفيه من عيار 12.7 ملم ويلاحظ الدروع التفاعلية ( هي من النوع كونتاكت - 5 ) .ويمكن الرمي من أسفل البرج ، الذي زود بنظام رؤية نهاري / ليلي passive infrared channel
نوع TKN-4S .

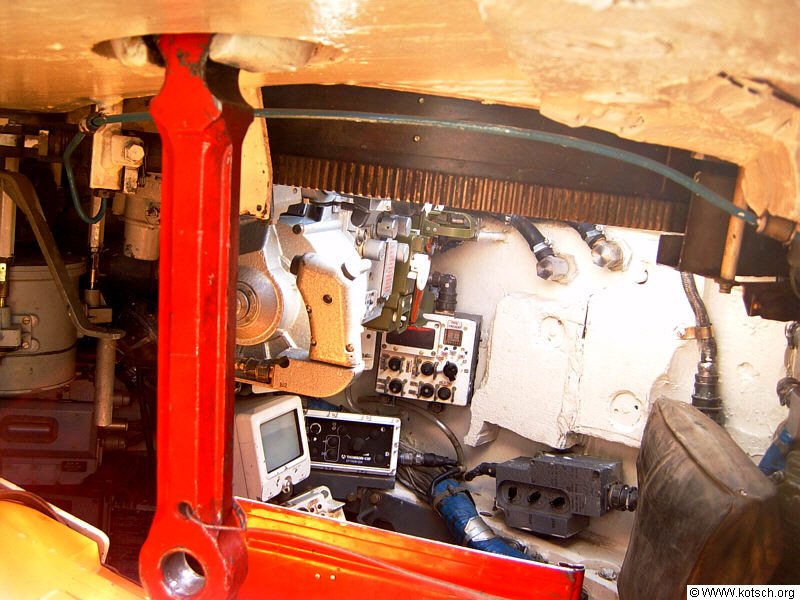

موقع قائد الدبابة commander from inside من الداخل

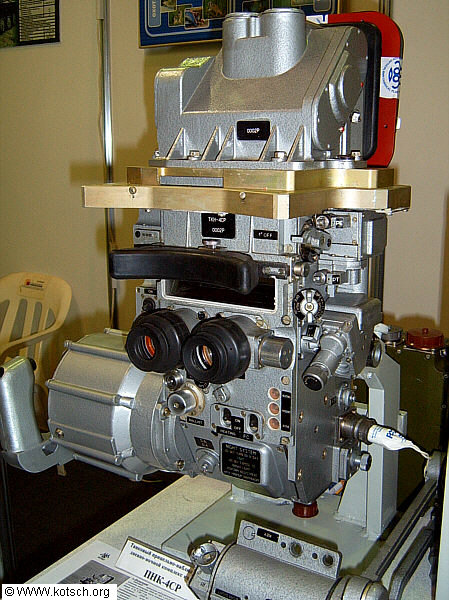

نظام السيطرة على النيران المتكامل نوع PNK-4S ، والذي يشتمل على حاسوب بالستي ballistic computer متطور جداً ، ويتيح هذا الرمي من وضعية السكون أو الحركة ، مع دقة إصابة من مدى 2500 م من الرمية الأولى . كما يمتلك النظام القدرة على الإشتباك مع الحوامات التى تحلق على مستوى منخفض بواسطة النظام الصاروخي REFLEKS .

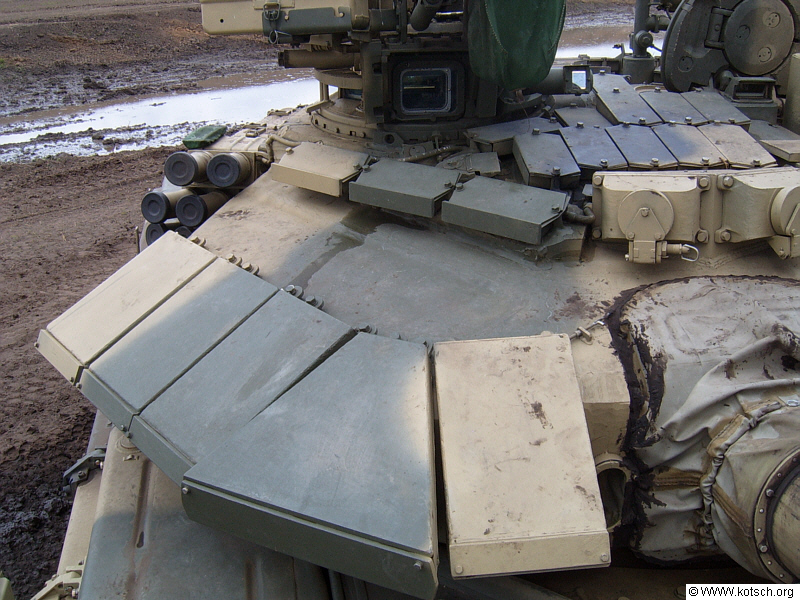

الدروع التفاعلية للدبابة ، والتي توفر لها حماية من أسلحة الطاقة الكيميائية وأسلحة الطاقة الحركية ( بنسبة أقل ) وحماية أكيدة لمنطقة سقف البرج .

صورة خلفية للبرج ، ويظهر المجس sensor الخاص ينظام السيطرة على النيران فى الدبابة . كما يتبين مخازن الذخيرة الجانبية الخاصة بالرشاشة من عيار 12.7 ملم .
:confused::





F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28
دخول قوي يا اخي اهلا بك اتمنى ان تبقى على هذا النشاط


alfeel

عضو
إنضم
19 نوفمبر 2008
المشاركات
57
0000000000000000000000000000000000000000000000000000000000000000000000000000000







































00000000000000000000


ISLAMIC-ARMY-IRAQ

عضو مميز
إنضم
15 نوفمبر 2008
المشاركات
414
التفاعلات
4
السلام عليكم ورحمة الله وبركاته
موضوع جميل وأذا كان مصدره الأخ أنور الشراد فمصدر جيد
لدي سؤال: من تصفحي لعدة صور للدبابة التي-90 لاحظتُ أن برجها مصبوب في بعض الموديلات او ملحوم في موديلات أخرى, هل ملاحظتي صحيحة؟ وأذا كانت كذلك ماهي الطرازات من التي-90 برجها مصبوب وماهي الطرازات ذات البرج الملحوم؟
أنا بأعتقادي أن التي-بأنواعها التي تصنع في أوكرانيا أغلبها ذات ابراج ملحومة تلائما مع الموصفات الغربية, فهل الروس توجهوا لهذا المسار راغبين في أستقطاب زبائن يفضلون الموصفات الغربية (الناتو)؟
تقبلوا فائق شكري وأحترامي
م.أحمد السعدي


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
السلام عليكم ورحمة الله وبركاته
موضوع جميل وأذا كان مصدره الأخ أنور الشراد فمصدر جيد
لدي سؤال: من تصفحي لعدة صور للدبابة التي-90 لاحظتُ أن برجها مصبوب في بعض الموديلات او ملحوم في موديلات أخرى, هل ملاحظتي صحيحة؟ وأذا كانت كذلك ماهي الطرازات من التي-90 برجها مصبوب وماهي الطرازات ذات البرج الملحوم؟
أنا بأعتقادي أن التي-بأنواعها التي تصنع في أوكرانيا أغلبها ذات ابراج ملحومة تلائما مع الموصفات الغربية, فهل الروس توجهوا لهذا المسار راغبين في أستقطاب زبائن يفضلون الموصفات الغربية (الناتو)؟
تقبلوا فائق شكري وأحترامي
م.أحمد السعدي

معرو عن الروس بنائهم للابراج المصبوبة واظن ان التلحيم الموجود بالتي 90 هو مجرد اضافات على مقدمة وجوانب برج الدبابة مثلما حصل مع نسخ من التي 72


Erwin_Rommel

ســــيف بنــــــي أميــــــــة
خـــــبراء المنتـــــدى
إنضم
25 سبتمبر 2008
المشاركات
2,830
التفاعلات
127
معرو عن الروس بنائهم للابراج المصبوبة واظن ان التلحيم الموجود بالتي 90 هو مجرد اضافات على مقدمة وجوانب برج الدبابة مثلما حصل مع نسخ من التي 72
عزيزي الزعيم:

الـ T-90 موجودة بالبرج الملحوم من الطرازات A للجيش الروسي و S للتصدير و هو ليس مجرد إضافات و لكن البرج يتم إنشائه بالكامل عن طريق عملية اللحام.

و تقبل تحياتي

إنضم
23 مايو 2008
المشاركات
146
التفاعلات
14
اخي الكريم ان هذا الموضوع قديم وقد عرض سابقا ............. ولكن شكرا جزيلا على هذا الموضوع


ISLAMIC-ARMY-IRAQ

عضو مميز
إنضم
15 نوفمبر 2008
المشاركات
414
التفاعلات
4
عزيزي الزعيم:

الـ T-90 موجودة بالبرج الملحوم من الطرازات A للجيش الروسي و S للتصدير و هو ليس مجرد إضافات و لكن البرج يتم إنشائه بالكامل عن طريق عملية اللحام.

و تقبل تحياتي
السلام عليكم ورحمة الله وبركاته
أشكركم أخوان على الردود لسؤالي لكن بأعتقادي أن الجيش الروسي يستثمر كل مايملك للتوفير المادي, فلذلك يبقي على النسخ القديمة من التي-90 ذات الأبراج المصبوبة مثل هذه الصور



ISLAMIC-ARMY-IRAQ

عضو مميز
إنضم
15 نوفمبر 2008
المشاركات
414
التفاعلات
4
وأعتماد النسخ الأجدد ذات الأبراج الملحومة مثل هذه النسخة



ISLAMIC-ARMY-IRAQ

عضو مميز
إنضم
15 نوفمبر 2008
المشاركات
414
التفاعلات
4
السلام عليكم ورحمة الله وبركاته
أتوجه بالشكر للأخوان المسؤولين على هذا الموقع لترقيتي من تحت التجنيد الى رتبة جندي
وأن شاء الله نتواصل بالعطاء لخدمة هذه الأمة ورسالتها الأنسانية
تقبلوا فائق شكري
م.أحمد السعدي
