الفرقاطة

هي النوع الاكثر انتشارا في العالم حيث لا يوجد سلاح بحرية يخلو من الفرقاطة الا القليل من الاسلحة البحرية في الدول النامية لا يمتلك فرقاطات.
الفرقاطة هي سفينة بحرية متعددة الاحجام ويختلف تسليحها من حجم الي اخر وتستخدم في استخدامات عديدة منهاحماية الاساطيل التجارية وحماية القطع البحرية الكبيرة ويوجد منها انواع هجومية سوف نتكلم عنها. تقريباً كُلّ الفرقاطات الحديثة مُجهّزة بنوع من القذائفِ الهجوميةِ و الدفاعيةِ.


ومن ادوار الفرقاطات معارضة وتدمير الغواصات
هذا النوع يمتلك سونار بعيد المدي لاكتشاف الغواصات ويمتلك دوربيدات مضادة للغواصات مع بعض الصواريخ السطحية للدفاع عن النفس.
يوجد نوع اخر من الفرقاطات المضادة للغواصات وهي لها فناء خلفي لتحمل مروحية مضادة للغواصات مع سونار وصورايخ مضادة للغواصات وهذا هوا النوع المشتهر.
وتمتلك الفرقاطات التقليدية صورايخ سطح سطح مع بعض النظم للدفاع الجوي لحماية المهمات المكلفة بها


رد: ملخص كامل عن اقوي 10فرقاطات في العالم



بدون ترتيب
الفرقاطة رقم1

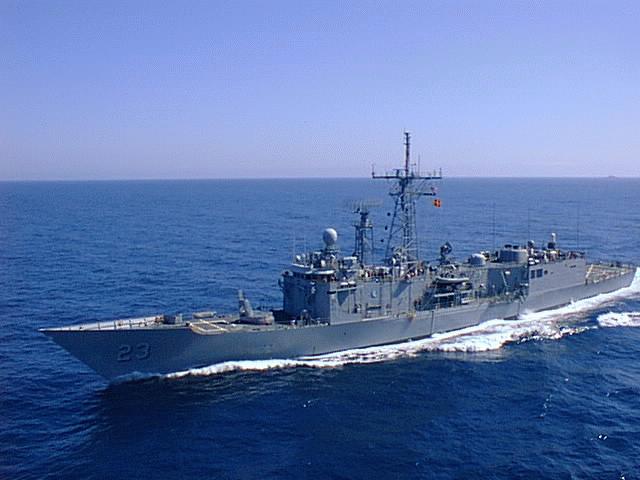

Oliver Hazard Perry class
الامريكية


أكبر الفرقاطات التي ظهرت بعد الحرب العالمية الثانية


وانتجت البحرية الامريكية منها 51قطعة


وصممت الفرقاطة الي نوعين نوع متوسط الحجم


وانتج منة أربع قطع لاكن تم الاستغناء عنة مقابل النموذج الثاني

للفرقاطة وهوا الحجم الكبير


لان النموذج المتوسط لم يوفق مع احتياجات البحرية الامريكية من

مساحة واسعة لاستيعاب


الاسلحة والمروحيات الخلفية الخ...


وانتجت الفرقاطة في الاصل لكي تحل محل الفرقاطات والمدمرات التي سبقتها


لتكون فرقاطة متعددة المهام قادرة علي الدفاع والهجوم ضد

الغواصات والطائرات والقطع


السطحية في ان واحد


ومن المعلن ان هذة الفرقاطة سوف تستمر حتي الربع الاول من القرن الحالي


محتفظه بمهامها الحالية


وأشتركت الفرقاطة بنجاح باهر في حرب الخليج الاولي وحرب تحرير الكويت


زال في الخدمة الفعلية منها 33فرقاطة وا1فرقاطات في الاحتياط


المواصفات:
الوزن:2750طن
الطول:138متر
العرض:13متر
السرعة:29عقدة
المدي:4050ميلا
الطاقم:220فرد
الاستخدام:متعددة المهام


الوسائل الالكترونية
الرادار:
SPS-49(V)4 2-D air search


رادار متعدد الاغراض يستخدم في البحث الجوي والسطحي


ورادار تحديد الاهداااف السطحية والجوية المنخفضة الارتفاع


ويصل المدي الخاص بة الي 400كلو متر.



AN/SPS-55


رادار البحث السطحي ورادار الملاحة الجوية وذات مدي يصل الي


92كيلومتر.ويستخدم في كشف القطع البحرية السطحية والاهداف المتحركة.

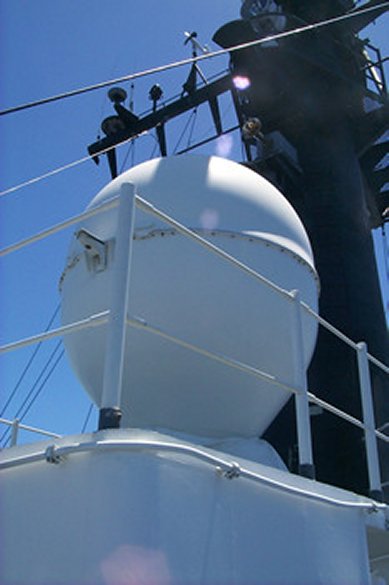

Mk 92 Fire Control System


نظام التحكم النيراني يتحكم في جميع الانظمة القتالية في الفرقاطة


ويحدد لها الاهداف بالتعاون مع اجهزة الردارات الباقية.




السونار من نوع
SQS-56, SQR-19
سونار حديث يتعامل في الظروف الصعبة وتحت التشويش المعادي.
التسليح

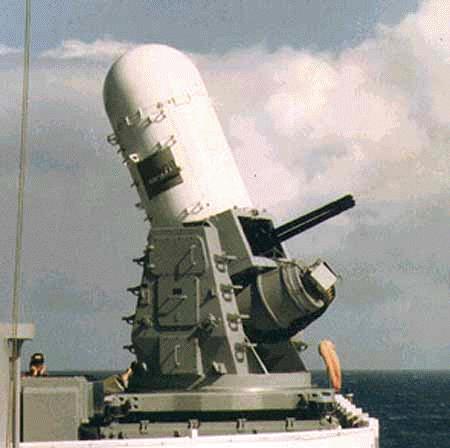

MK 15 Phalanx

نظام مضاد للصواريخ البحرية المعادية صمم وصنع من شركة Dynamics Corporation لاكن الان يصنع في شركة Raytheon تستعمل في البحرية الامريكية ومركب علي كل القطع السطحية البحرية يشمل علي مصورتين عيار 20 مليمترِ يستخدم في الدفاع الفرعي ضد الاهداف القادمة الجوية والبحرية صمم اساسا للدفاع ضد صواريخ كروز منخفضة الارتفاع وأدخل علية عدة تطويرات منها اكتشاف وضرب الاهداف عالية الارتفاع وذيادة عدد الذخيرة المحملة 50% وأرتفاع نسبة النار الي 4500 دورةِ بالدّقيقة والنظام مذود برادار متوسط المدي ليكشف لة الاهداف ويحدد مكانها.
المواصفات:
الاسم:MK 15
الشركة المصنعة:Raytheon
الوزن:5,625 كيلوغرام
العيار:20مليمتر
الرادار:Ku-band بحث سطحي

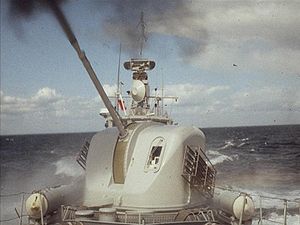

Otobreda 76 mm

مدفع بحري ايطالي الصنع من قبل شركة Otobreda مدفع متعدد المهام ومن مميزات هذا المدفع قدرتة العالية علي معدل اطلاق النار مما يعطية القدرة علي الدفاع عن الصواريخ المعادية
هذا المدفع يستخدم في الكثير من الدول منها مصر والمغرب واسرائيل.
دخل الخدمة:1964
المدي: 30،000 متر(النسخة الجديدة)
معدل اطلاق النار:120طلقة في الدقيقة!

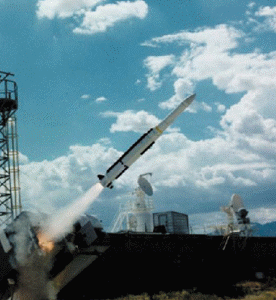

Mk-13

نظام إطلاق الصواريخ الموجهة
من نوع هاربون و RIM-66 Standard, RGM-84
والكثير من الصواريخ الموجهة.


يعمل معهما 40صاروخ دفاع جوي من نوع
sm-2
بمدي يصل الي
(74 حتي 167 كم)


Harpoon

صواريخ هاربون بلوك2 سطح\ سطح
بمدي يصل الي 280كلم.






mark32

قاذف طوربيدات رباعي مضاد للغواصات
يوجد منة قطعتبن علي الفرقاطة.


يعمل مع هذا القاذف طوربيدات سريعة من نوع mark46


المواصفات:
طوربيد خفيف
الشركة المصنعة:Alliant Techsystems
الوزن:231 كيلوغرام
المدي:11كيلومتر
السرعة:74 كيلومتر بالساعة
وزن الرأس الحربي:44كيلوجرام

تمتلك الفرقاطة فناء خلفي يمكنها من حمل مروحية من نوع super seasprite
يقودها 3 طيارين و يبلغ سعرها 26 مليون دولار
و يصل مداها الي 627 كلم والمروحية مجهزة بطوربيدات وصواريخ مضادة للسفن السطحية.


رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم2

F125 class frigate
الالمانية


F125 هوا اسم المشروع للفرقاطة الالمانية F125 class وهيا حاليا تحت التطوير من قبل شركة
ARGE F125.


الفرقاطةF125 class صنفت رسميا بأنها فرقاطة لاكن من ناحية


الحجم والمهام يمكن القول عليها مدمرة.


مع ازاحة تصل الي 7,200 طنِ وهذة الفرقاطة يتم استبدالها


بالفرقاطة القديمة Bremen class.


وتم تصميم هيكل الفرقاطة علي ان يكون ذات بصمة رادارية منخفضة .


في الخدمة منها حاليا ثلاث قطع بالبحرية الالمانية ومن المقرر ان تدخل الخدمة


في البحرية الجزائرية واليونانية ما بين 2014 و 2017.



ومن المميزات الكبيرة في هذة الفرقاطة انها قادرة علي حمل


مروحيتان من انواع مختلفة.


منظومة حرب أليكترونية FL1800S


نظم إتصالات Link 11, Link 16, Link 22


نظام متعدد الذخيرة للقتل السهل
MASS Multi Ammunition Softkill System


المواصفات:


النوع: الفرقاطة


التكلفة:
550 مليون يورو للسفينة


الإزاحة: 7,200 طنّ


الدفع:ديزل كهربائي


الدفع:
عدد 1 محرك غازي 20 ميجاوات


عدد 2 محرك كهربائي 4.7 ميجاوات


عدد 4 محرك ديزل 2.9 ميجاوات



السرعة: 20 عقدة 37 كيلومتر بالساعة



المدى: 4,000 ميل بحري


التسليح:


8صواريخ سطح سطح من نوع RGM-84





مدفع عيار 127 مليمترِ


2مدفع MLG 27 بعيد المدي



2مدفع Hitrole-NTبعيد المدي


2رشاش عيار12.7مليمتر الثقيل استعمال يدوي


كما انها تحمل 2مروحية من نوع NH-90 helicopters



تمتلك المانيا 4فرقاطات من هذا النوع

وجاري التعديل عليها في التسليح وبعض الاجهزة التقنية الخاصة بالفرقاطة

التعديل الأخير:
رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم 3


De Zeven Provincien class
الاوربية الهولندية

فرقاطة الدفاع الجوي De Zeven Provincien class

فخر صناعة الدول الاوربية انتاج مشترك بين المانيا وأسبانيا وهولندا

صنعت خصيصا للبحرية الهولندية وقد طبق في تصنيعها احدث

التقنيات البحرية حتي اصبحت من انجح فرقاطات العالم.




الهيكل والتصميم:


ذودت هذة الفرقاطة بتقنية الخفاء وتقليل البصمة الردارية وقد اكتسبت هذة الخاصية من السبيكة ونوع المعدن التي صنعت منة وزواية الهيكل المائلة التي تقلل البصمة الردارية وايضا نوع الطلاء أضافة الي انظمة الحماية من الحرب النووية والكميائية.
السطح الرئيسي للفرقاطة مائل ومتواصل مع المقدمة والمؤخرة الفرقاطة مع مدخنتين في الوسط علي شكل V مع فناء خلفي كبير يتسع لمروحية او اثنان
مع منشأ برجي مستدير وأملس ومسطح الجوانب يحمل صاريا فوقة وفوقة الردارات والانظمة الالكترونية البحرية



المحرك والاداء:

تستمد الفرقاطة طاقتها الحركية من محركين من نوع رولز رويس يعملان بالطاقة الغازية المحرك الواحد يعطي طاقة قدرها 18.5ميجاوتا مع محركين من نوع استورك يعطيان طاقة قدرها عشرة هذة الطاقة الكبيرة تعطلي للفرقاتطة سرعة كبيرة بأضافة قدرة المناورة العالية وخفة الاداء بجانب القدرة علي حمل اكثر من 6الاف طن مع سرعة 29عقدة!.




الرادار:

تمتلك الفرقاطة مجموعة من احدث الاجهزة الالكترونية منها الرادار العملاق
رادار متعدد المهام من صنع شركة في هولاندا تدعي Thales
من مميزات هذا الرادار انة قادر علي تعقب اكثر من 200هدف علي بعد يتعدي 150كيلومتر.
مع ميزة دعم اجهزة التحكم النيراني بتحديد الاهداف .وهذا الرادار مستخدم من قبل بحريات كثيرة من دول العالم ومنها البحرية الالمانية!.



الرادار المساعد
تمتلك الفرقاطة رادار مساعد بجاب الرادار المساعد من نوع
SMART-L
رادار بعيد المدي للبحث السطحي وتحديد الاهداف المتحركة.



الانظمة الالكترونية من شركة Atlas Electronik

الفرقاطة مذودة بمجموعة من الاجهزرة الالكتروية البحرية من اجهزة تحكم نيرانية واجهزة ملاحية وتحديد اهداف من شركة Atlas Electronik.
مما يعطي مميزات كبيرة للفرقاطة مع تجهيزها بنظام IFF
للتعرف علي الصديق.
وهذا ما جعلها من انجح الفرقاطات العالمية.




انظمة التسليح:



تشير المصادر الاجنبية الي ان الفرقاطة مجهزة بمجموعة من الاسلحة تجعلها قادر علي حماية نفسها وحماية الاسطول المرافق لها من اي هجمة جوية محتملة .



انظمة الدفاع الجوي
تمتلك الفرقاطة منظومة اطلاق الصواريخ العمودية من نوع mk41.
تسطتيع هذة المنظومة حمل صواريخ مختلفة من سطح جو الي صواريخ سطح سطح الي صواريخ سطح ارض.
منظومة متعددة المهام.



صواريخ
RIM-162 Sea Sparrow

صواريخ دفاعية تحمي الفرقاطة من الهجمات الصاروخية والهجمات الجوية وما يميز هذة الصواريخ سرعتها الكبيرة والمدي الذي يعطي الفرقاطة قدرة كبيرة علي حماية اجزاء من الهجمات الجوية والصاروخية
السرعة:4256 كم / ساعة
الرأس الحربي:راس شديدة الانفجار تزن 39كيلوغرام
المدي:55 كم



صواريخ RIM-66 Standard

صواريخ دفاع جوي متوسطة المدي امريكية الصنع
السرعة:3.5ماخ
المدي74 إلى 167 كيلومترِ
**************************************



المدافع



Oto Melara

مدفع متعدد المهام
المدي:100كيلومتر
السرعة:45°/s2



Oerlikon Contraves

مدفع خفيف مضاد للطائرات
************************



الطوربيدات
تمتلك الفرقاطة منظومة الطوربيدات بداخل هذة المنظومة9طوربيدات بجانب ما تحملة من احتياطي.
MK32



Mark 46 torpedo
منظومة الطوربيدات الخفيفة



الصواريخ سطح \سطح

تمتلك الفرقاطة كما قلت منظومة mk14متعددة المهام مما يعطيها القدرة علي اطلاق صواريخ الهاربون الامريكية المضادة لللقطع السطحية







انظمة التشويش الالكترونية

Mark 36 SRBOC
صواريخ الرقائق المعدنية المضادة للرادارت المعادية


بجانب مجموعة من الاجهزة الالكترونية المضادة للرادارت والسونارات المعادية.
منظومة AN/SLQ-25 Nixie المضادة للرادارت.







المروحية المستخدمة

NHI NH90

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم4
Sachsen class
الالمانية


فرقاطة المانية مخصصة لمهام الدفاع الجوي طبقا تصميمها بالاستناد علي الفرقاطةF123 لاكن بمميزات جديدة


وافضل منها.وتعمل برادار متعدد الاغراض من نوع


APAR وهوا رادارد لة القدرة علي الاكتشاف الي مسافات بعيدة



وقادر علي تعقب واكتشاف اطائرات والقذائف ايضا.



الفرقاطة تمعل بالدفع بمحركات ديزل غازية ومن مميزات الفراقطة المدي الجيد الخاص بها الذي يصل الي 4,000 ميل بحري.



التسليح:



الفرقاطة مذودة بقذائف متوسطة وبعيدة المدي سطح جو مضادة للطائرات والقذائف .



RIM-7 Sea Sparrow



Boeing Harpoon



Mauser BK-27

يوجد بالفرقاطة فناء كبير يتسع لحمل مروحيتان من نوع NH90 helicopters.


المواصفات:

الطول: 143.0 m

القطر: 17.44 m

الإزاحة: 5,690 طنّ

السرعة: 29 عقدة

المدى: 4000 ميل بحري
السونار:2 STN Atlas 9600-M multi-function I/J
&&&&&&&&&&&&&&&&&&&&

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم5
Halifax-class frigate
الكندية


فرقاطة متعددة المهام تعمل في البحرية الكندية من عام 1992


وهذة هيا اخر ما توصل لة الكنديين في صناعة الفرقاطات


فهم جعلوا الفرقاطة قادرة علي العمل في جميع المجالات


حرب سطحية دفاع جوي حرب غواصات


وفي عام 2007 اعلنت البحرية الكندية تطوير الفرقاطة لكي تعرف بأسم


Halifax Class Modernization
مع عدة شركات منها لوكهيد مارتن الامريكية.


تعمل مع الفرقاطة مروحية مساعدة لها في تادية مهامها


من نوع CH-124 التي تعمل مع أجهزة الاستشعار في الفرقاطة


في البحث والتعقب عن القطع السطحية والغواصات


يعمل الي الفرقاطة رادار بحث وتعقب من صنع شركة تاليس


من نوع SPG-503 يعمل مع الردار الامريكي AN/SPS-49


من صنع شركة رايثون الامريكية
ويوجد بها سونار من صنع شركة جينرال ديناميكس


من نوع AN/SQS-510 .


يتم دفع الفرقاطة من محركات ديزل غازية
من شركة جينرال الالكتريك .


وقدمت البحرية الكندية مبلغ قدرة 3.1 مليار دولار تطوير الفرقاطات من حيث اجهزة التحكم النيرانية والردرات


وتطوير طفيف في الهيكل الامامي.
***********************


المواصفات:


النوع:فرقاطة متعددة المهام


الشركة المصنعة:
Saint John Shipbuilding Ltd., Saint John
MIL Davie Shipbuilding, Lauzon


البحرية المستخدمة:كندا


الازاحة:4،770 طن


السرعة:53.71 كم


المدي:9،500 ميل بحري
************************
التسليح


8قواذف هاربون من نوع
MK 141


16صاروخ دفاع جوي من نوع RIM-162 ESSM


1مدفع من نوع
Bofors 57 mm gun


1مدفع MK 15 Phalanx


8رشاشات خفيفة مضادة للدروع
من نوعM2


4قواذف طوربيد من نوع MK 32


1مروحية من نوع CH-124



رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم6
La Fayette class frigate
الفرنسية


فرقاطات متعددة الأغراض وضعت من قبل DCN الدولية

تعمل في الاساس في البحرية الفرنسية

وتم تصديرها لدول عديدة وبمواصفات خاصة

تم تصميم هيكل الفر قاطة بنحدار 10 ° لتقليل المقطع

الراداري للفرقاطة كما صنع هيكلها من مواد تمتص نبضات الردار

المعادي وتم طلائها بمادة الرام

تم تذويد الفرقاطة بنظام التحكم والمراقبة الالكتروني
TAVITAC 2000 system


الصاروخ الرئيسي للفرقاطة من نوع سطح\سطح هوا الصاروخ الفرنسي Exocet MM40 من شركة MBDA
ومن التطويرات التي تمت علي الفرقاطة عام2006هوا اسبتدال صاروخ الاكسوزيت بصاروخ الاكسوزيت بلوك3
صاحب المدي الذي يصل الي 180كلم.


الفرقاطة مذودة بنظام الاطلاق العمودي للصوارخ الموجة
وبداخل هذة المنظومة صواريخ Aster 15 للدفاع الجوي
تعمل معها مجموعة من الردارات واجهزة التحكم النيراني

تمتلك الفرقاطة الصاروخ الفرنسي سطح\جو للدفاع الجوي من نوع
Crotale


كما انة يعمل علي الفرقاطة المدفع الفرنسي 100 mm


يساعدة في عملة 2مدفع خفيف الوزن فرنسي الصنع من نوع 20 mm modèle F2 gun


سعمل علي الفرقاطة مجموعة من الاجهزة الاستشعارية
منا رادار البحث الجوي والسطحي
mk2 air- and surface-search radar
بمدي يصل الي 100كلم
يعمل مع نظام التحكم النيراني
Castor 2J
من صنع شركة تاليس
الفرقاطة تعمل بمحركات ديزل
حيث تصل سرعة الفرقاطة الي 25عقدة
المواصفات:
الطاقم:164فرد
تاريخ الصنع:1996
المستخدمين:
البحرية الفرنسية
البحرية الملكية السعودية
بحرية الصين
بحرية سنغافورة

المدي:4،000 ميل بحري

مدي العمل في الباحر بدون تذود بالمؤن:
50يوم

تعمل علي الفرقاطة مرويحة في الفناء الخلفي من نوع
NH90

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم7
MEKO 200
الالمانية
نسخة تصديرية



فرقاطة من فرقاطات عائلة MEKO الالمانية
MEKO 200 نسخة تصديرية تعمل في العديد من الدول
لما يميزها من بصمة رادارية منخفضة وسرعة مميزة وقدرة علي حمل نوعية جيدة من التسليح
وتم تطوير الفرقاطة الي عدة فئات تختلف عن الاخري في
التسليح والاجهزة الاستشعارية حسب متطلبات الدولة المستوردة لها


MEKO 200TN
MEKO 200HN
MEKO 200PN


يصعب شرحها هنا في المووضع
لاختلاف فئات الفرقاطة من فئة الي فئة

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم8
Krivak class
الروسية

فرقاطة متعددة المهام صممت وصنعت في عصر الاتحاد السوفيتي

من مميزات هذة الفرقاطة انها تحمل عدة انواع قذائف

للصواريخ الموجهه منها العمودي والمائل والقوسي

الفرقاطة مازلت في الخدمة الفعلية في البحرية الروسية والاوكرانية

وتم تطوير الفرقاطة باضافة رادار بحري ذو مجال اوسع من نوع AA/ASW


التسليح

الفرقاطة مذودة بصواريخ

ssn-14 silex

بمدي يصل الي 50كلم



الفرقاطة تمتلك مجموعة من صواريخ 9M33M2 "OSA-A

للدفاع الجوي بمدي 15كيلومتر



قاذف الهاونات المضادة للغواصات RBU-6000


ومدفع من عيار 13mm



وطوربيدات سطحية مضادة للغواصات


المواصفات

الازاحة:3575 طن

السرعة:32عقدة

المدي:4,995ميل بحري

المستخدمين:
روسيا
الهند
أوكرانيا


الفرقاطة تفتقر الي فناء خلفي لحمل مروحية بحرية

التعديل الأخير:
رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم9
Project 22350
الروسية
image.aspx


فرقاطة من الجيل الجديد وضعتها البحرية الروسية


لتصبح الفرقاطة المستقبلية الروسية


الفرقاطة متاحة لها جميع الوسائل القتالية البحرية


من صواريخ سطح\سطح وصواريخ سط-جو وطوربيدات


وصواريخ سطح سطح للاهداف البرية


وتتميز الفرقاطة بأنها ذات بصمة رادارية منخفضة لحد كبير


الفرقاطة تولد ازاحة قدرها 4،500 ألف طن وطولها أكثر من 130


متر ، وأقصى عرض لها 16 م ويبلغ مداه اكثر من 4،000 ميلا


كما ان سوف تتسلح با8صواريخ سطح سطح
من نوع SS-NX-26




تمتلك الان البحرية الروسية قطعة واحدة منها

مع التخطيط لصناعة 10قطع منها في المستقبل القريب

وتركيب صواريخ برهاموس المجنحة عليهم

thumb.aspx

التعديل الأخير:
رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الفرقاطة رقم10
Fremm class
الاوربية

فرقاطة متعددة المهام من أحدث الفرقاطات العالمية

هيا خلاصة مجهود دولتين من الدول الاوربية وهما
فرنسا وإيطاليا

الفرقاطة مجهزة بأنظمة سلاح حديثة للقتال الجوي و
السطحي و قتال الاعماق .

يبلغ طول الفرقاطة Fremm 137 متر ، بإزاحة قصوى

تبلغ 6 ألف طن ، وتبلغ سرعتها القصوى 27 عقدة

في الساعة ، وبمدى 6000 ميل بحري

كما انة يوجد مهبط للطوافة الأوروبية nh90

كما انها مذودة برادار ثلاي الابعاد بعيد المدي من نوع
Herakles
Resizer.ashx

التسليح
Otobreda 76 mm

مدفع بحري ايطالي الصنع من قبل شركة Otobreda

مدفع متعدد المهام ومن مميزات هذا المدفع قدرتة

العالية علي معدل اطلاق النار مما يعطية القدرة

علي الدفاع عن الصواريخ المعادية

هذا المدفع يستخدم في الكثير من الدول منها مصر والمغرب واسرائيل.

دخل الخدمة:1964

المدي: 30،000 متر(النسخة الجديدة)
معدل اطلاق النار:120طلقة في الدقيقة!


وبصواريخ إكزوسيت Exocet – MM40 block 3 بحر / بحر – النسخة الفرنسية

وبصواريخ أستر - 15 Aster للدفاع الجوي

الفرقاطة مجهزة بطوربيدات من نوع mu90

المواصفات

الطول 142 متر

العرض 20 متر

الوزن 6000 طن

الطاقم 108

السرعة القصوى 27 عقدة

رادار متعدد المهام HERAKLES

المروحية البحرية

التعديل الأخير:
رد: ملخص كامل عن اقوي 10فرقاطات في العالم

التصنيف:
الموضوع ليس بة اي ترتيب للفرقاطات
بل هوا موضوع بة اقوي واحدث
والاكثر استعمالا للفرقاطات العالمية

المصادر:
http://www.navweaps.com/
http://navy-matters.beedall.com/index.html
http://www.fas.org/
http://www.globalsecurity.org/index.html
والعديد من المصادر الاخري

اتمني ان يحوذ الموضوع علي اعجابكم

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الف شكر اخي خالد وننتظر جديدك تحياتي

التعديل الأخير:
رد: ملخص كامل عن اقوي 10فرقاطات في العالم

مشكووور على الموضوع الرائع جداً واكثر الفرقاطات التي اعجبتني هي الفريم واللافاييت وانا برأيي ان فرنسا هي الافضل في العالم في مجال الفرقاطات.

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

موضوع ممتاز اخى الكريم.زوباعتقادى ان الميكو الالمانيه هى الاقوى فى فئتها

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

مشكووور على الموضوع الرائع جداً واكثر الفرقاطات التي اعجبتني هي الفريم واللافاييت وانا برأيي ان فرنسا هي الافضل في العالم في مجال الفرقاطات.

شكرا جزيلا علي مرورك
ورائيك صائب بالفعل الفرنسيين لهم أبداع في صناعة وتصميم الفرقاطات واثبتت هذة الفرقاطات نجاحا باهر
مثل:لافيت وفريم
تحياتي

التعديل الأخير:
رد: ملخص كامل عن اقوي 10فرقاطات في العالم

الف شكر اخي خالد وننتظر جديدك تحياتي

لا شكر علي واجب صديقي العزيز
تحياتي وانتظر الجديد

التعديل الأخير:
رد: ملخص كامل عن اقوي 10فرقاطات في العالم

موضوع ممتاز اخى الكريم.زوباعتقادى ان الميكو الالمانيه هى الاقوى فى فئتها

شكرا لك اخي
بالنسبة للميكو 200هيا قوية بالفعل
لاكن لا تضاهي شئ بجانب بعض الفرقاطات مثل
F125 class frigate الالمانية
تحياتي

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

يعطيك العافية موضوع رائع جدا جدا جدا جدا
متعوب علية ويستحق التثبيت عندي سؤال واحد
ايهما افضل برايك الفريم الفرنسية ام الاف125 الامانية
مع جزيل الشكر

رد: ملخص كامل عن اقوي 10فرقاطات في العالم

يعطيك العافية موضوع رائع جدا جدا جدا جدا

متعوب علية ويستحق التثبيت عندي سؤال واحد
ايهما افضل برايك الفريم الفرنسية ام الاف125 الامانية
مع جزيل الشكر

شكرا جزيلا علي كلامك الجميل
بالنسبة لسؤالك سوف اجيب عليك
من وجة نظري الشخصية ولا االزم اي شخص علي اتباعها

من ناحية السرعة:الفريم تتفوق

من ناحية الازاحة:الاف125الالمانية تتفوق

من ناحية المدي:الفريم تتفوق

من ناحية التسليح:الفريم تتفوق لان الاف125لا تحمل دفاع جوي جيد مثل الفريم

من ناحية البصمة الرادارية:من وجة نظري التنولوجيا الامانية تتفوق كثيرا .

هذة مقارنة سطحية سريعة
تحياتي

عودة
أعلى
