بين دقة النيران وتعدد العيارات... راجمة تتكلم بلغة التفوق
المقدمة:

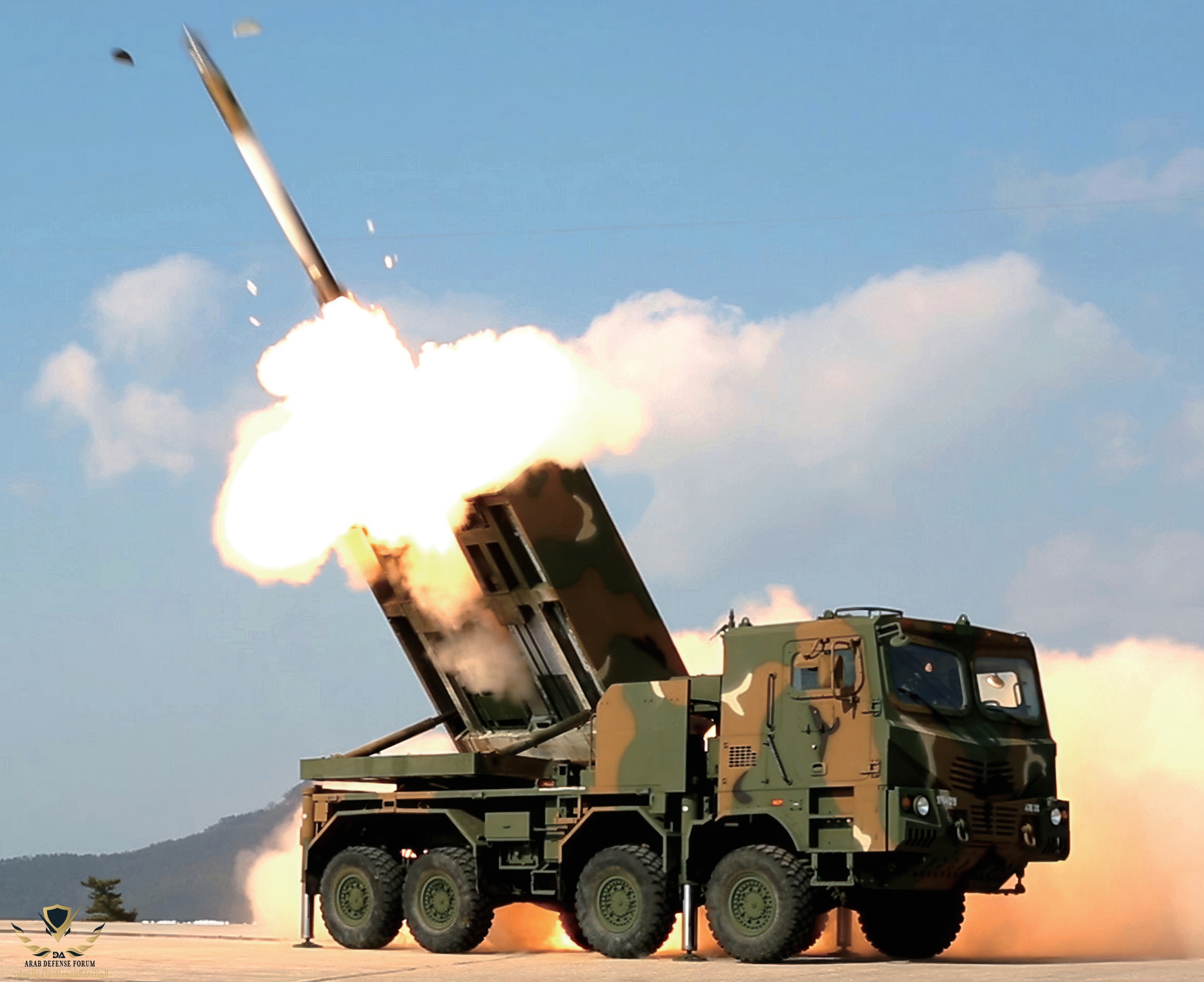

تُعد راجمة الصواريخ الكورية K239 Chunmoo واحدة من أبرز أنظمة الإسناد النيراني في ساحة المعركة الحديثة، بفضل مرونتها العالية في التسليح، وسرعة انتشارها، وقدرتها على تنفيذ ضربات دقيقة متعددة المهام. تأتي هذه المنظومة كامتداد طبيعي لتطور سلاح المدفعية الكوري، لتحل محل راجمة K136 Kooryong القديمة، وتمنح القوات الكورية وحلفاءها أداة نارية فعالة قادرة على التكيف مع بيئات القتال المعقدة.
الوصف العام:
تعُرف منظومة K239 Chunmoo (والتي تعني "المحارب السماوي" حيث "Chun" تعني "السماء" و"Moo" تعني "القتال" أو "المحارب"، في دلالة رمزية على قوتها التدميرية بعيدة المدى) بأنها راجمة صواريخ متعددة العيارات من الجيل الجديد، طورتها شركة Hanwha Corporation الكورية الجنوبية لتلبي متطلبات ساحة المعركة الحديثة. تم تصميمها لتكون بديلاً متطورًا عن منظومة K136 Kooryong، حيث منحت الحكومة الكورية الجنوبية عقد التطوير في عام 2009، واكتمل النموذج النهائي عام 2013، قبل أن تدخل الخدمة رسميًا في قوات الجيش ومشاة البحرية الكورية في عام 2014.
تمتاز Chunmoo بقدرتها على إطلاق ذخائر مختلفة العيارات من وحدة إطلاق مزدوجة، تشمل القذائف غير الموجهة والصواريخ الموجهة والصواريخ الباليستية التكتيكية. توفر المنظومة قدرة نيرانية دقيقة وفعالة ضد أهداف متعددة تشمل الدفاعات الجوية، تجمعات القوات، التشكيلات المدرعة، ومراكز القيادة، في جميع الظروف الجوية وعلى أعماق مختلفة من ساحة المعركة.
تتمتع Chunmoo بسرعة رد فعل عالية، حيث يمكنها تنفيذ الإطلاق خلال دقائق من التمركز، وترتبط كل مركبة قاذفة بمركبة دعم ذخيرة (ASV) تعتمد على نفس هيكل الشاحنة. كما يمكنها حمل حاويتين مكونه من 12 صاروخ متوسط العيار أو حاويتين من نوع KTSSM (صواريخ أرض-أرض تكتيكية).
منصة الإطلاق:

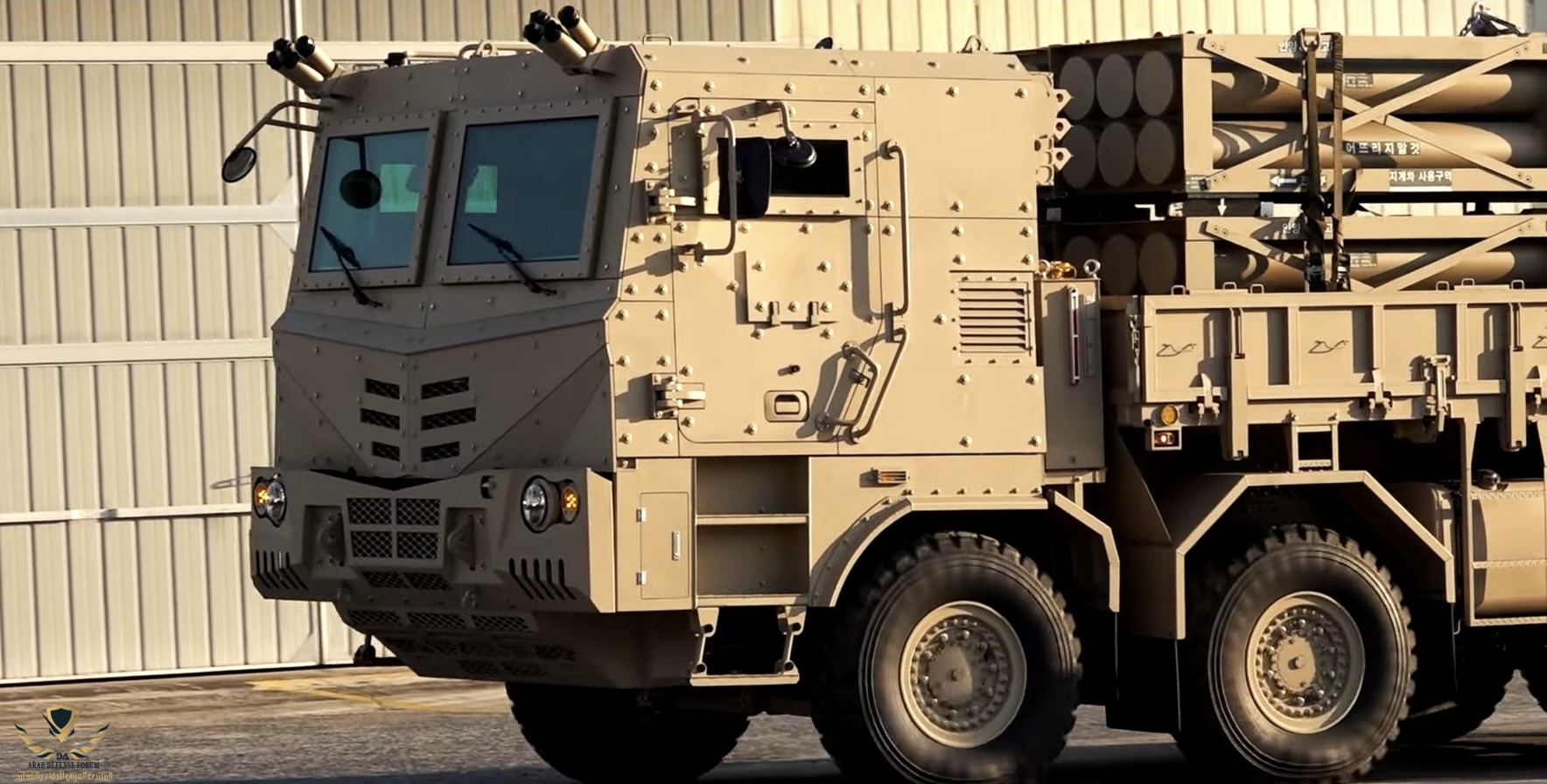

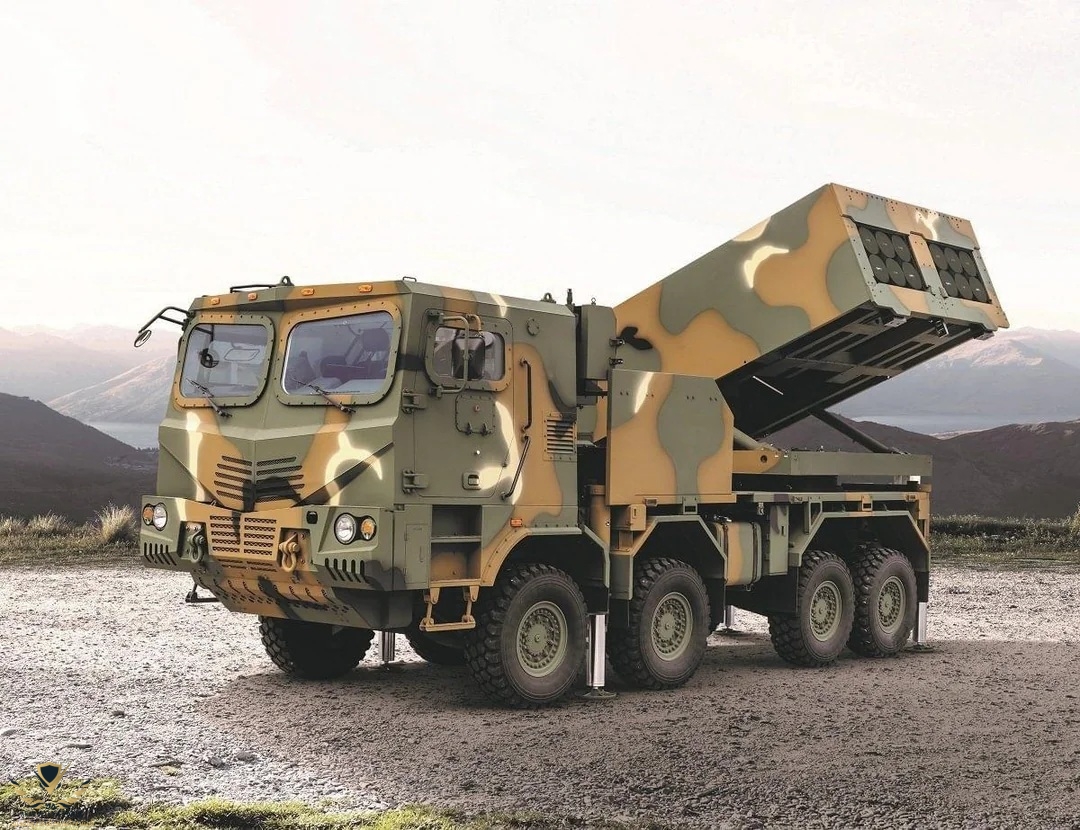

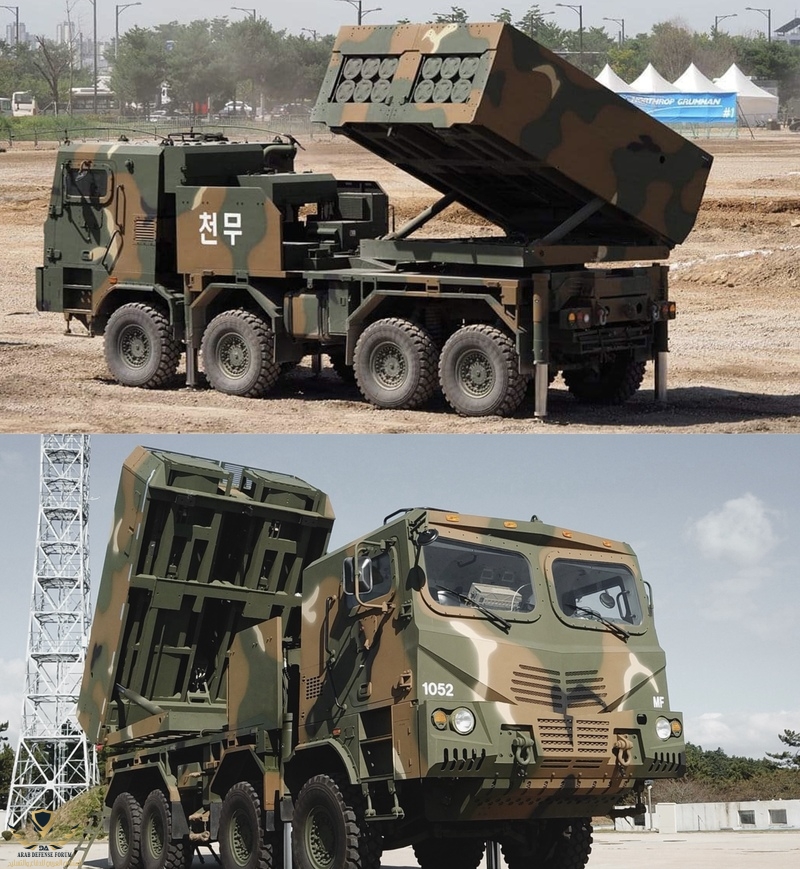

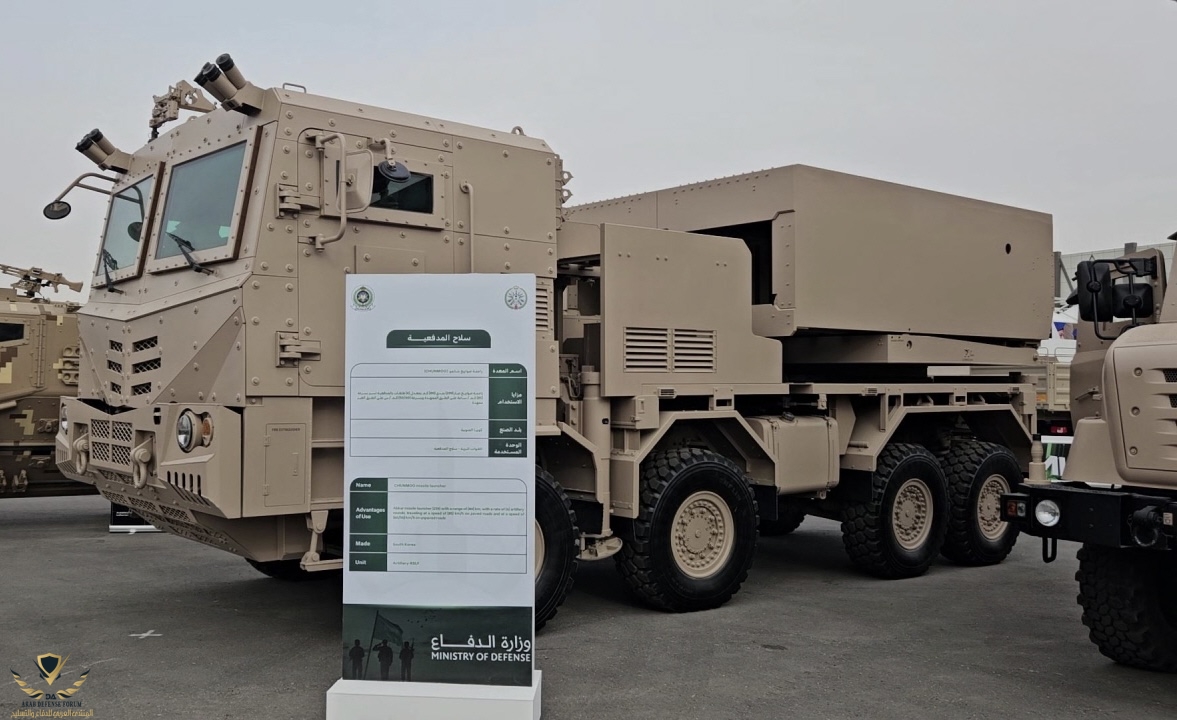

تعتمد راجمة K239 Chunmoo على شاسيه شاحنة تكتيكية مدرعة من تطوير شركة Doosan Mobility Innovation حالياً ( Hanwha Aerospace )، مصممة لتحمل وحدة الإطلاق المزدوجة وذخائر متعددة العيارات، مع قدرة عالية على التنقل التكتيكي في مختلف البيئات القتالية ،
داخل كابينة الطاقم، يوجد نظام تحكم بالنيران رقمي متكامل مزوّد بشاشات عرض متعددة، يسمح بتحديد الأهداف، واختيار نوع الذخيرة، وضبط زوايا الإطلاق بدقة عالية، بالإضافة إلى دعم نظام ملاحة بالـGPS/INS. ولأغراض الحماية القريبة، تُزوّد المركبة بـرشاش عيار 12.7 ملم مثبت على سقف الكابينة، يمكن استخدامه ضد التهديدات الأرضية الخفيفة والطائرات المُسيّرة.مواصفات شاحنة Doosan K239L
المواصفة | القيمة |
|---|---|
الطاقم | 3 أفراد (السائق، القائد، الرامي) |
نظام الدفع | 8×8 – دفع رباعي |
الطول | 9 م |
العرض | 2,9 م |
الإرتفاع | 3.3 م |
زاوي التسلق | 60 درجة |
الوزن الإجمالي | 31 طن |
المحرك | ديزل بقوة 450 حصان |
سعة الوقود | 250 لتر |
السرعة القصوى | 90 كم/س |
المدى العملياتي | 450 كم |
نظام التعليق | مستقل ثقيل لتحمل الصدمات |
التدريع | STANAG 4569 المستوى 1أو 2 |
الحماية الإضافية | نظام ترشيح CBRN + قاذفات دخان |
التذخير | يتم عبر مركبة ASV تعتمد نفس الشاسيه |

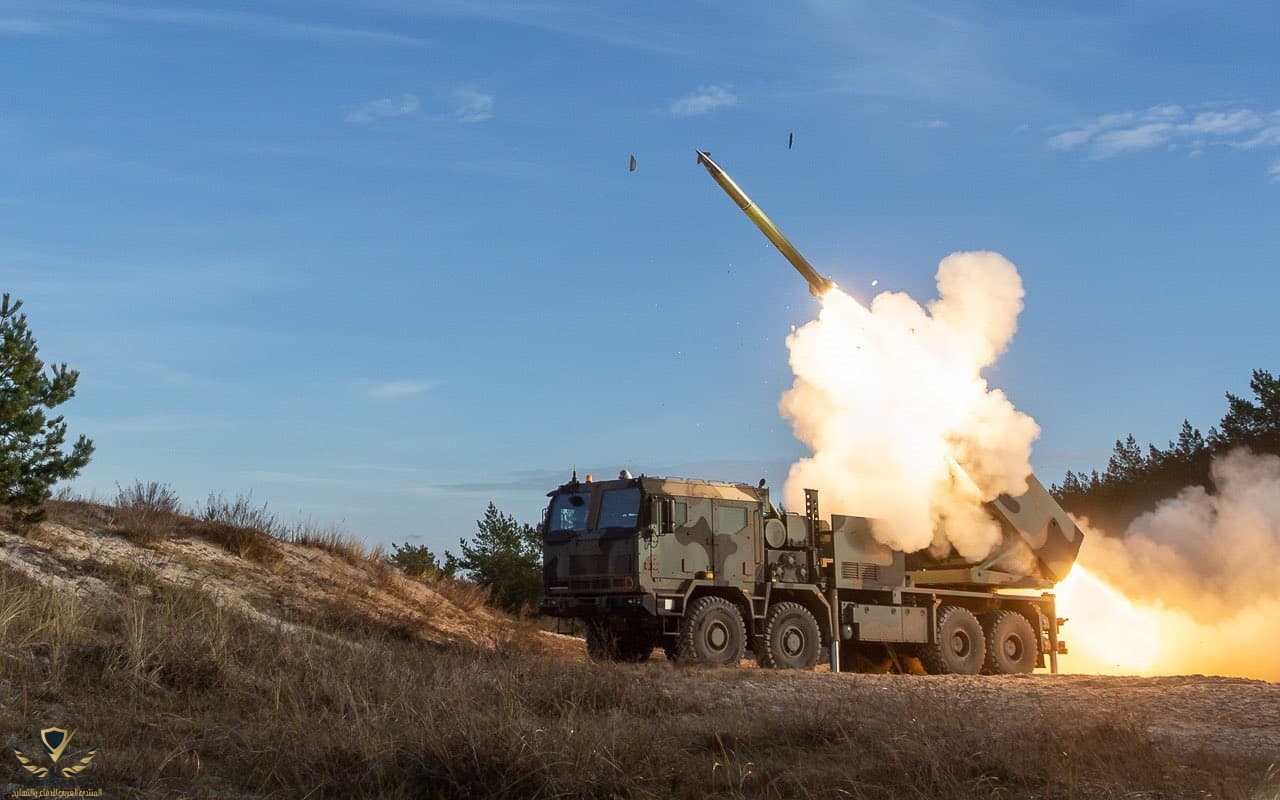

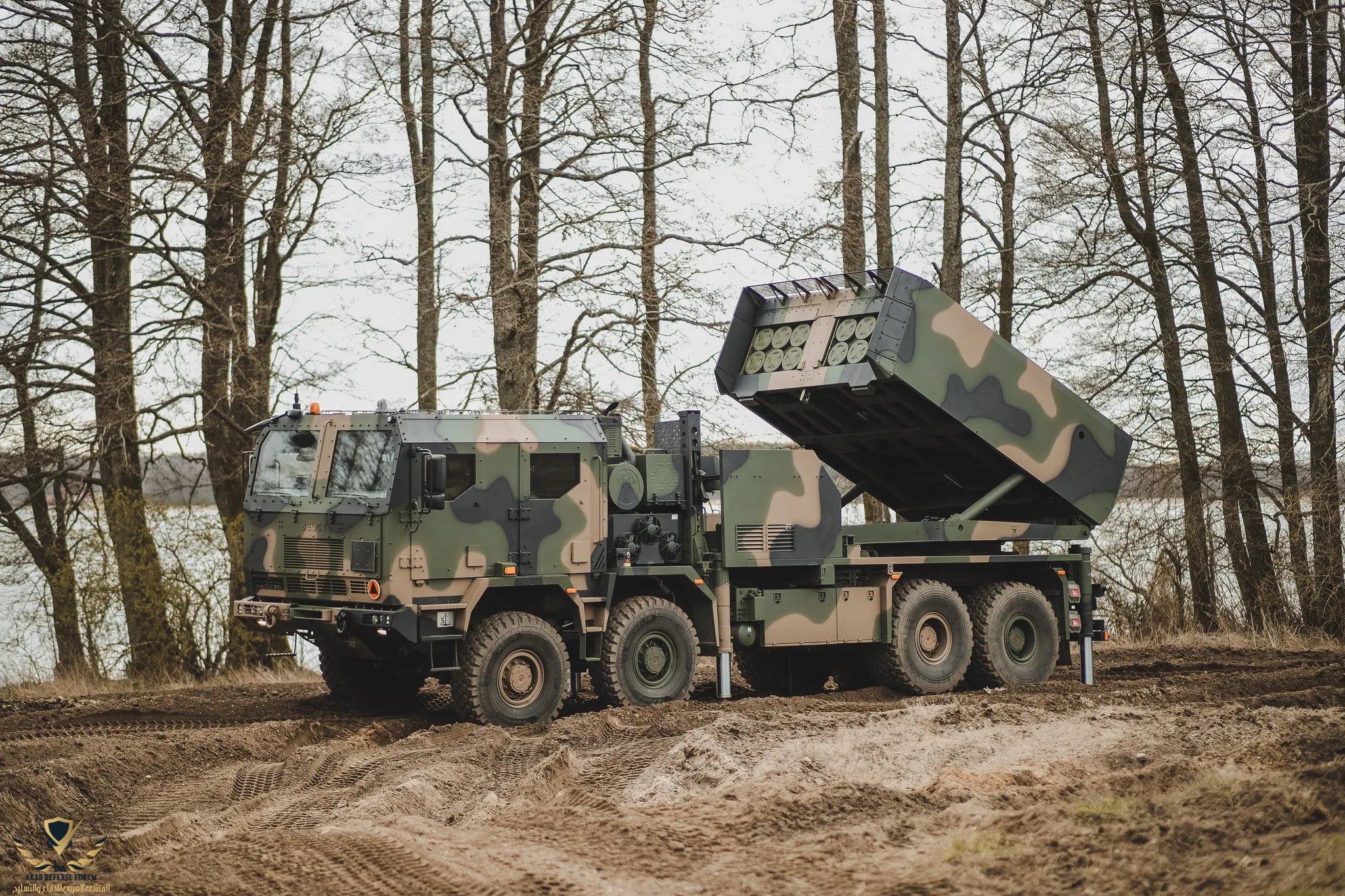

ملاحظة: النسخة البولندية من Chunmoo تم تركيبها على شاحنة محلية من طراز Jelcz 8×8 ضمن اتفاقية نقل تقنية.
وللدعم اللوجيستي يُستخدم نفس الهيكل في مركبات التذخير (ASV)، ما يبسط سلسلة الإمداد والصيانة.

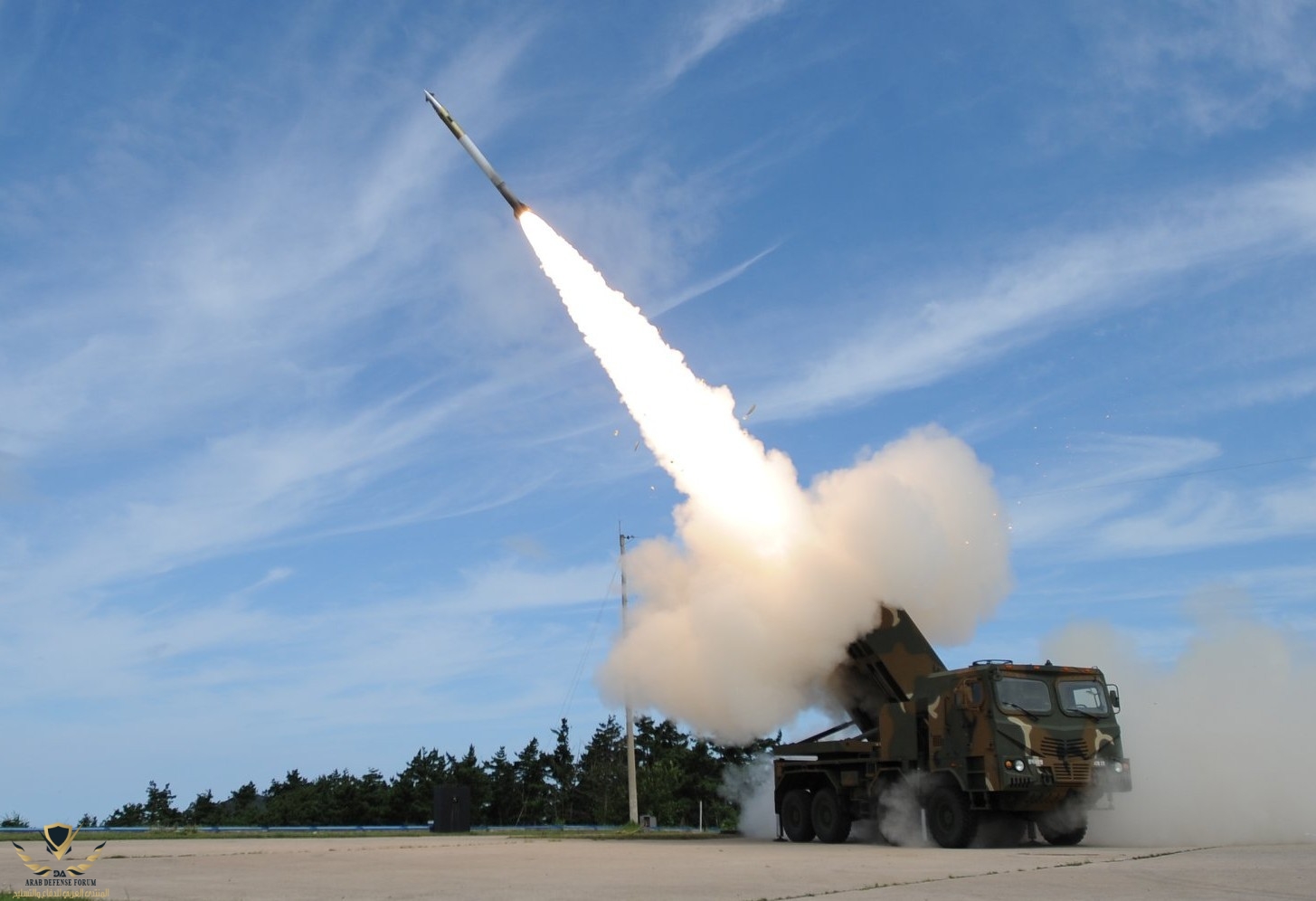

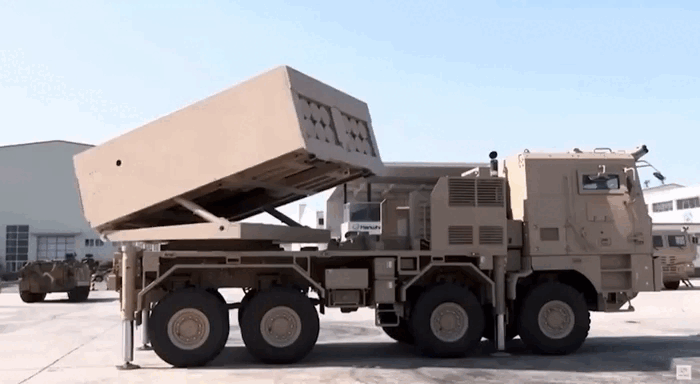

التسليح تتميّز راجمة K239 Chunmoo بمنصة إطلاق مزدوجة قادرة على حمل حاويتين من الذخائر (Pods)، ما يمنحها مرونة كبيرة في استخدام ذخائر متنوعة العيارات والمهام ضمن طلعة واحدة. وتدعم المنظومة إطلاق صواريخ غير موجهة وموجهة، وصواريخ باليستية تكتيكية، ما يجعلها مناسبة للتعامل مع طيف واسع من الأهداف، من التحصينات وحتى السفن، يُدار الإطلاق عبر نظام تحكم نيراني رقمي داخل المركبة يتيح دقة عالية وسرعة استجابة في جميع الظروف.

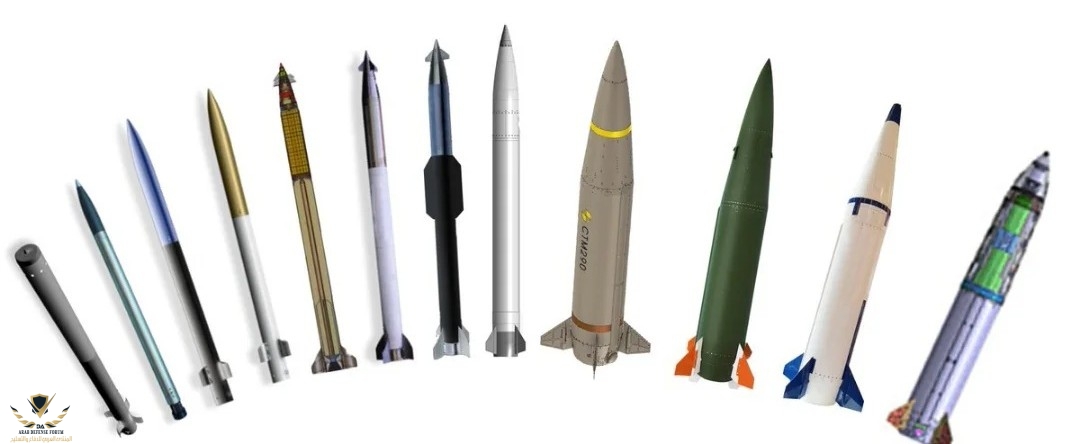

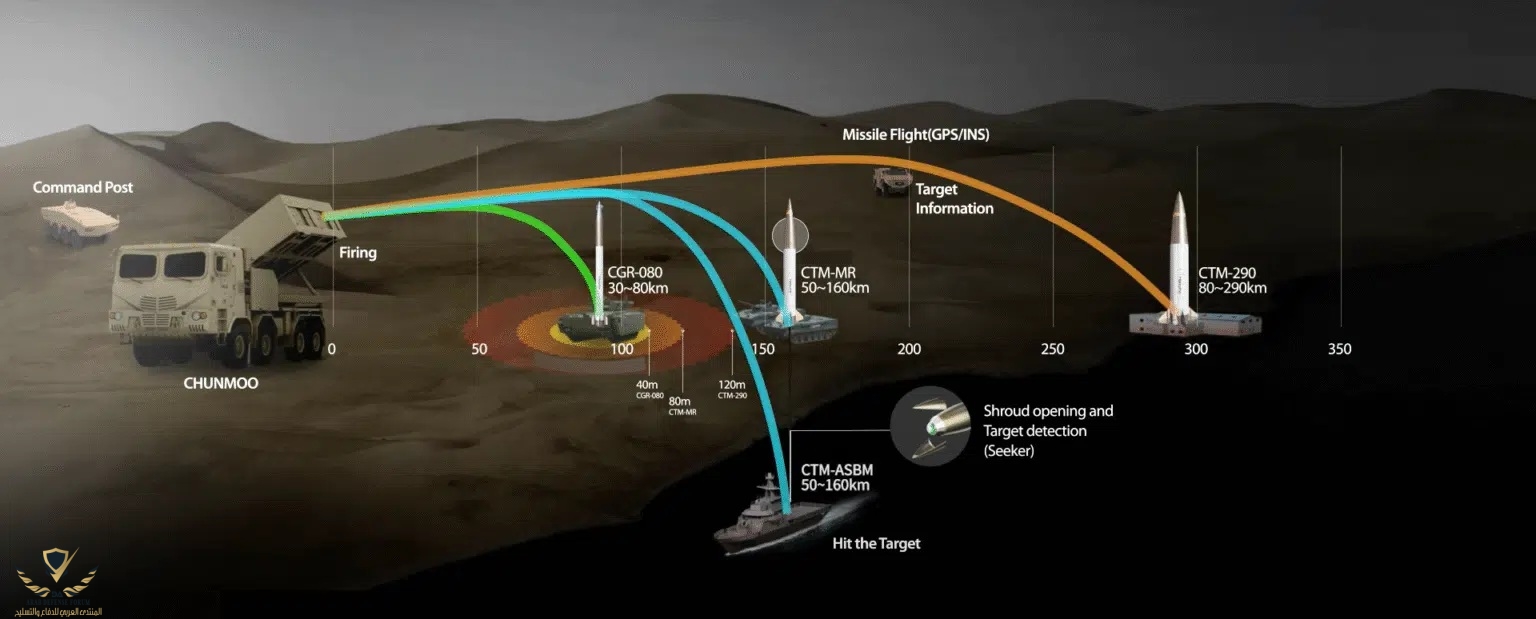

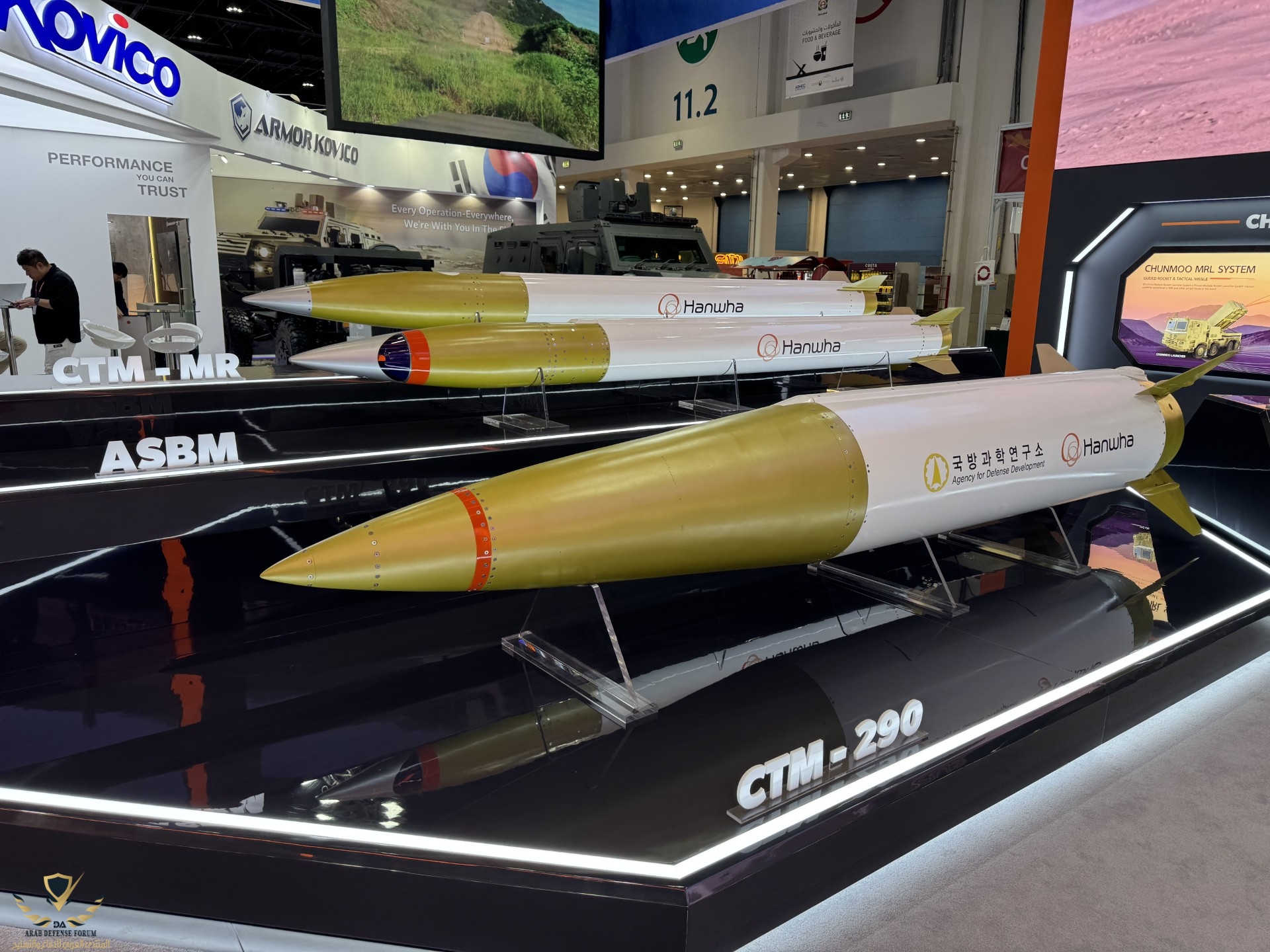

اسم الصاروخ | العيار | المدى | نوع التوجيه | وزن الرأس الحربي | الحمولة لكل راجمة | النوع |
|---|---|---|---|---|---|---|
K30 130mm | 130 مم | 24 كم | غير موجه | 20 كغ | 20 × 2 = 40 | ذخيرة تقليدية |
K33 131mm | 131 مم | 36 كم | غير موجه | 20 كغ | 20 × 2 = 40 | ذخيرة تقليدية |
K26A2 230mm | 230 مم | 45 كم | غير موجه | 120 كغ | 6 × 2 = 12 | ذخيرة تقليدية |
CGR-80 | 239 مم | 80 كم | موجه GPS/INS | 90 كغ | 6 × 2 = 12 | دقة عالية |
CTM-MR | 280 مم | 160 كم | موجه GPS/INS | غير محدد | 4 × 2 = 8 | نسخة متوسطة المدى (قيد التطوير) |
ASBM | 280 مم | 160 كم | موجه + باحث IIIR | غير محدد | 4 × 2 = 8 | مضاد للسفن (قيد التطوير) |
CTM-290 | 600 مم | 290 كم | موجه GPS/INS | 220 كغ | 1 × 2 = 2 | صاروخ باليستي تكتيكي |
CTM-500 | 600 مم | 500 كم | موجه GPS/INS | غير محدد | 1 × 2 = 2 | قيد التطوير |
تحديث مرتقب: تشير تقارير من شركة Hanwha Aerospace إلى أن صاروخ K239 قيد التحديث لزيادة مداه إلى 200 كم، مع الحفاظ على نفس العيار (239 ملم) وتحسين أنظمة التوجيه والدفع، ومن المتوقع أن يوفر هذا التحديث قدرة ضرب عميقة دقيقة بتكلفة منخفضة نسبيًا، ما سيعزز من قدرات Chunmoo التكتيكية ضد الأهداف خلف الخطوط.ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
• الراجمة قادرة على إطلاق 1 قذيفة كل ثانية للعيارات الخفيفة و 12 مقذوف في الدقيقة لعيار 230 مم و 239 مم
• يستغرق وقت إعادة تذخير الراجمة 15 دقيقة باستخدام مركبة التذخير (ASV)
مراحل تطوير راجمة Chunmoo من 1.0 إلى 2.0
منذ دخول راجمة K239 Chunmoo الخدمة في كوريا الجنوبية عام 2014، استمرت عملية تطويرها وتحديثها استجابةً لمتطلبات العمليات الحديثة واحتياجات التصدير ونتيجة لذلك، ظهرت نسخة مُحسّنة تُعرف باسم K239 Version 2.0، تمثل الجيل الأحدث من المنظومة، مع تحسينات شاملة في الجوانب التقنية، والأنظمة الإلكترونية، ومرونة التوافق مع بيئات تشغيل متعددة.
تحتفظ النسختان بنفس التصميم الأساسي لمنصة الإطلاق، لكن تختلفان في قدرات التكامل الإلكتروني، أنواع الذخائر المدعومة، وأنظمة القيادة والسيطرة، حيث صُممت النسخة 2.0 خصيصًا لتلائم متطلبات دول مثل بولندا والسعودية والإمارات ، ما يجعلها أكثر انفتاحًا على التعديل والربط مع الأنظمة المحلية.
الفرق بين K239 Version 1.0 و Version 2.0:
منذ دخول راجمة K239 Chunmoo الخدمة في كوريا الجنوبية عام 2014، استمرت عملية تطويرها وتحديثها استجابةً لمتطلبات العمليات الحديثة واحتياجات التصدير ونتيجة لذلك، ظهرت نسخة مُحسّنة تُعرف باسم K239 Version 2.0، تمثل الجيل الأحدث من المنظومة، مع تحسينات شاملة في الجوانب التقنية، والأنظمة الإلكترونية، ومرونة التوافق مع بيئات تشغيل متعددة.
تحتفظ النسختان بنفس التصميم الأساسي لمنصة الإطلاق، لكن تختلفان في قدرات التكامل الإلكتروني، أنواع الذخائر المدعومة، وأنظمة القيادة والسيطرة، حيث صُممت النسخة 2.0 خصيصًا لتلائم متطلبات دول مثل بولندا والسعودية والإمارات ، ما يجعلها أكثر انفتاحًا على التعديل والربط مع الأنظمة المحلية.
الفرق بين K239 Version 1.0 و Version 2.0:
المجال | K239 Version 1.0 | K239 Version 2.0 |
|---|---|---|
دخول الخدمة | 2014 | 2023 |
نظام القيادة والسيطرة | نسخة وطنية أساسية – C4I كوري | تكامل أوسع مع أنظمة قيادة أجنبية (TOPAZ - بولندا) |
أنواع الذخائر | يدعم الذخائر الأساسية 130/131/230/239مم | دعم كامل لذخائر CTM-290 و CTM-500 |
هيكل الشاحنة | شاحنة Doosan 8×8 | مرونة أكبر في التثبيت على شاحنات أخرى (مثل Jelcz) |
حماية الطاقم | تدريع STANAG 4569 Level 1 | حماية محسّنة Level 1/2 واختيارات إضافية للمدرعة |
الأنظمة الإلكترونية | أنظمة كورية تقليدية | إلكترونيات أحدث وشاشات رقمية محسّنة باللمس |
الملاحة والتوجيه | GPS/INS قياسي | دعم إضافي لـ INS عالي الدقة وتحديث تلقائي للمواقع |
الربط مع الرادارات | ربط داخلي محدود | دعم موسّع للربط مع رادارات خارجية WLR-II أو أوروبية |
مركبة القيادة والسيطرة Tigon C2 – العقل المنسّق للضربات
تلعب مركبة القيادة والسيطرة Tigon C2 دورًا محوريًا في إدارة عمليات راجمات K239 Chunmoo، إذ تشكل العنصر المركزي في التحكم النيراني والتنسيق التكتيكي بين وحدات الإطلاق، والرادارات، ومصادر الاستطلاع.

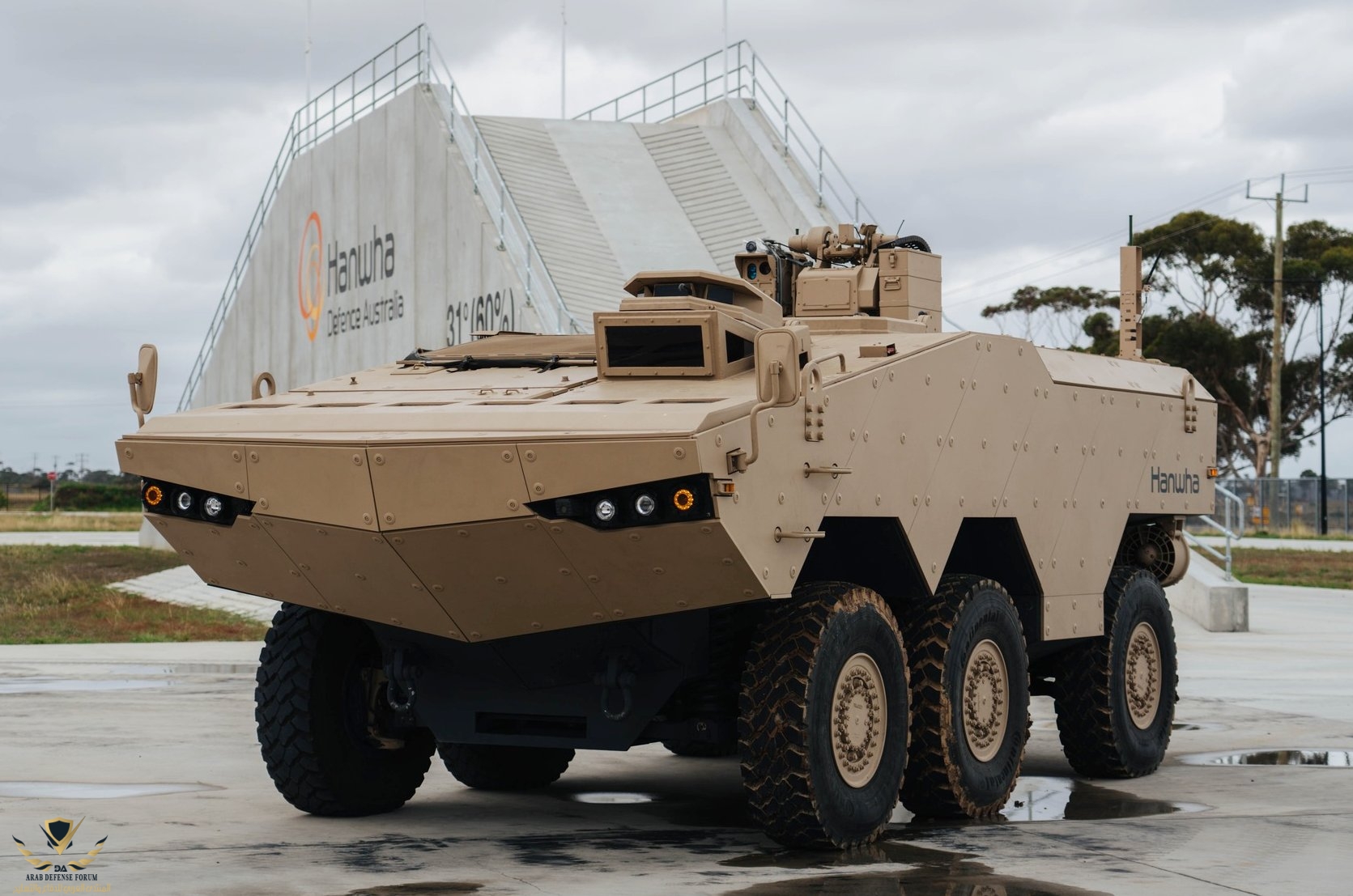

تم تطويرها انطلاقًا من منصة المدرعة Tigon 6×6، لتكون مركز قيادة ميداني متقدم قادر على العمل ضمن شبكات القيادة والسيطرة متعددة المستويات (C4I)، حيث تُجهّز بأنظمة اتصالات رقمية مشفرة، ووحدات حوسبة ميدانية، وشاشات عرض وتحكم بالنيران.
وظائف Tigon C2 ضمن منظومة Chunmoo:
• استلام أوامر الضرب من المستويات العليا وتنفيذها على الراجمات المرتبطة.
• تحليل معلومات الاستهداف من الرادارات (مثل WLR-II) أو من أنظمة استطلاع أخرى.
• تحديد أولويات الأهداف وتوزيعها على الراجمات بناءً على الذخائر المتوفرة.
• مراقبة نتائج الضربات وضبط الإحداثيات حسب الحاجة (Battle Damage Assessment).
• التواصل مع مراكز القيادة الأمامية والخلفية باستخدام بنية اتصالات مؤمنة.
نقاط القوة العملياتية لمنظومة K239 Chunmoo
تمثل راجمة K239 Chunmoo منصة نيران مرنة وعالية الفعالية، صُممت لتوفر استجابة فورية ودقيقة لمتطلبات ساحة المعركة الحديثة، وقد أتاحت بنيتها المتطورة عددًا من الميزات العملياتية البارزة، من أبرزها:
1- المرونة التسليحية:
• دعم لعدة أنواع من الذخائر بعيارات مختلفة في نفس المنصة (130 / 239 / 280 / 600 ملم).
• القدرة على التبديل بين الذخائر الموجهة وغير الموجهة حسب المهمة.
2- سرعة الاستجابة والتحرك:
• زمن تجهيز للإطلاق لا يتجاوز بضع دقائق من التمركز.
• قدرة عالية على المناورة والتنقل الذاتي دون الحاجة إلى دعم خارجي.
3- دقة الإصابة:
• استخدام صواريخ موجهة بأنظمة INS/GPS، وبعضها مزود بباحث حراري IIIR (مثل ASBM).
• قدرة على استهداف الأهداف النقطية أو عالية القيمة بدقة على مدى متوسط إلى بعيد.
4- تكامل منظومي:
• دمج فعّال مع أنظمة القيادة والسيطرة C4I.
• ارتباط مباشر مع رادارات تتبع مثل WLR-II لتحديد مصادر النيران.
• تواصل تلقائي بين الراجمة ومركبة القيادة (Tigon C2) لتوزيع المهام آنيًا.

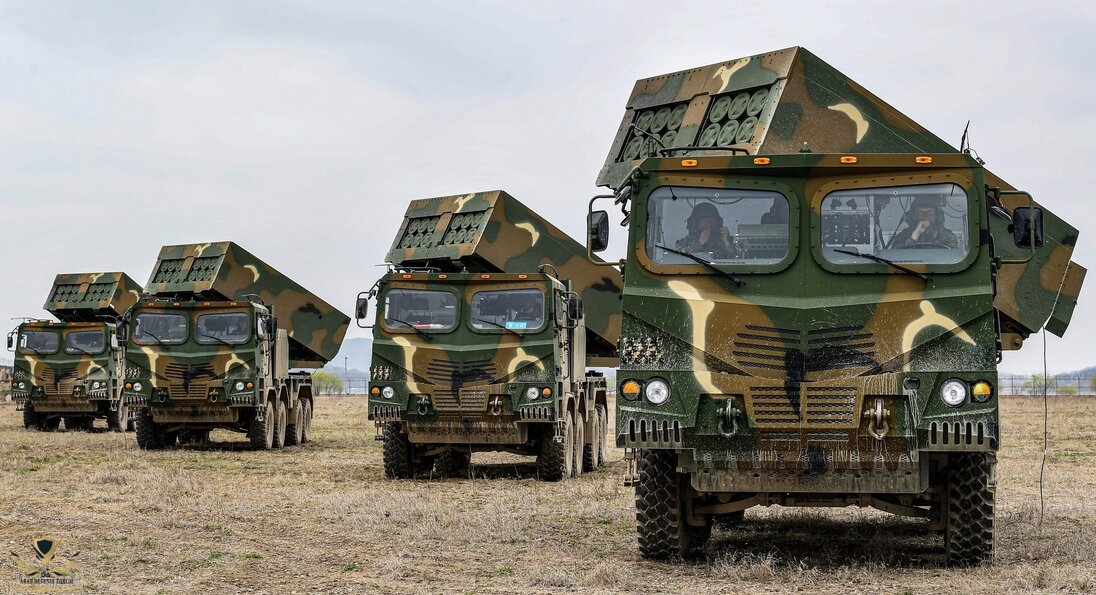

تكوين بطارية K239 Chunmoo
العنصر | العدد | الوظيفة |
|---|---|---|
راجمات K239 Chunmoo | 6 | تنفيذ الضربات |
عربات تذخير | 6 | إعادة تحميل الصواريخ |
مركبات Tigon C2 | 1 | قيادة وتحكم بالنيران |
وحدة صيانة ودعم فني | 1 | صيانة ميدانية |
وحدة لوجستية/ذخائر | 1–2 | تموين وقطع غيار |
رادار WLR-II | 1 | تحديد مصادر النيران المعادية ( اختياري) |

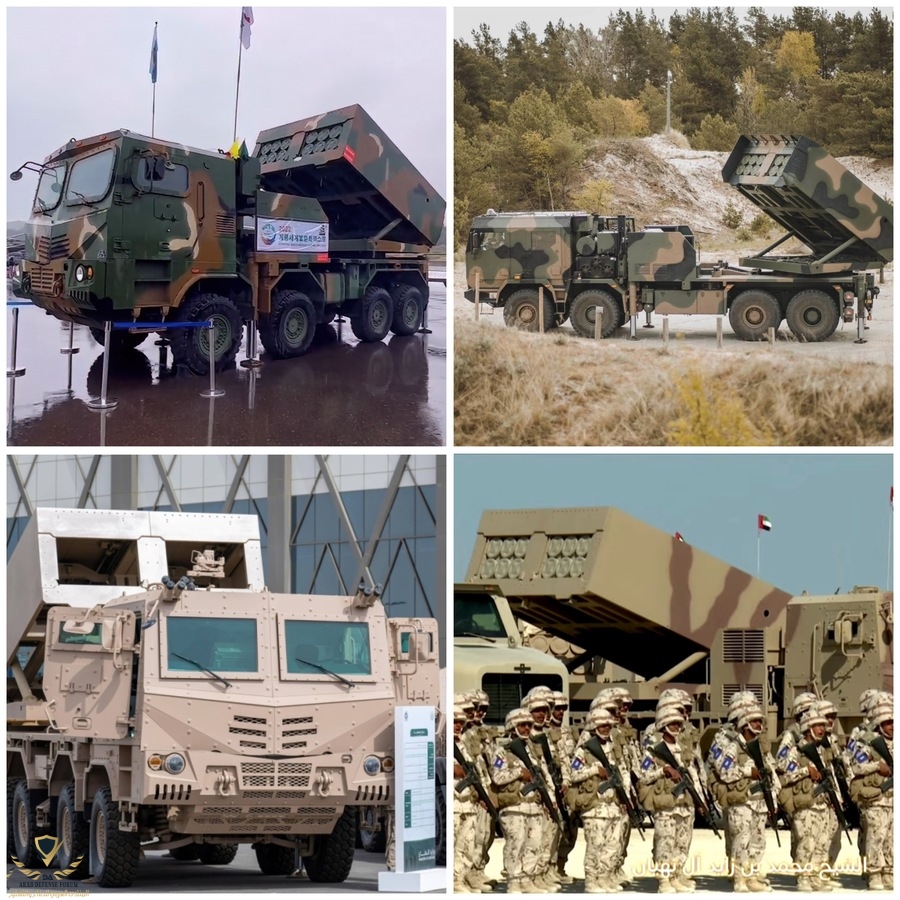

الدول المشغلة:
الدولة | العدد |
|---|---|
كوريا الجنوبية  | 218 راجمة (Version 2.0 / Version 1.0 ) |
بولندا  | 290 راجمة (Version 2.0 ) – تكامل مع نظام القيادة TOPAZ |

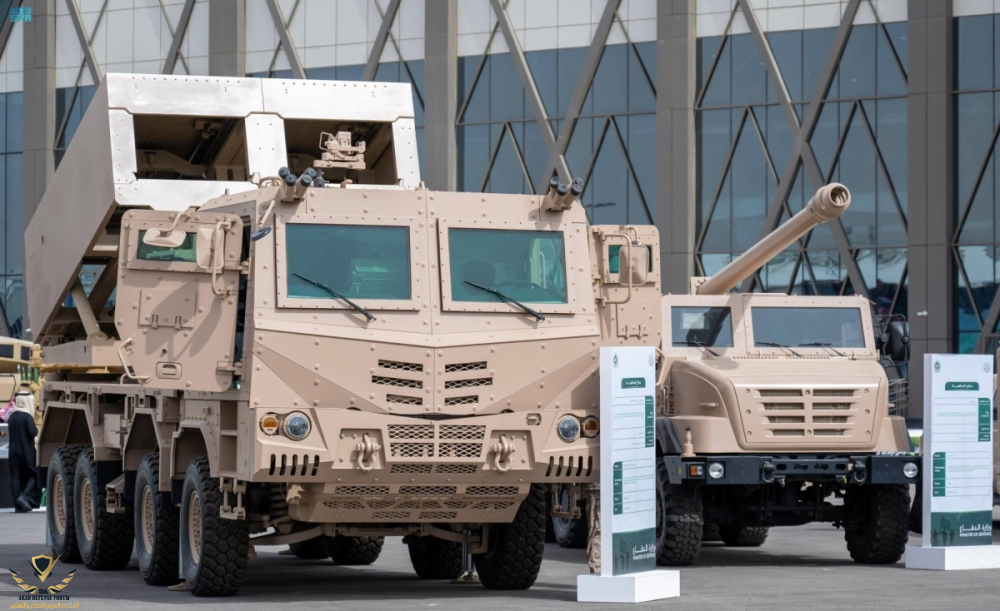

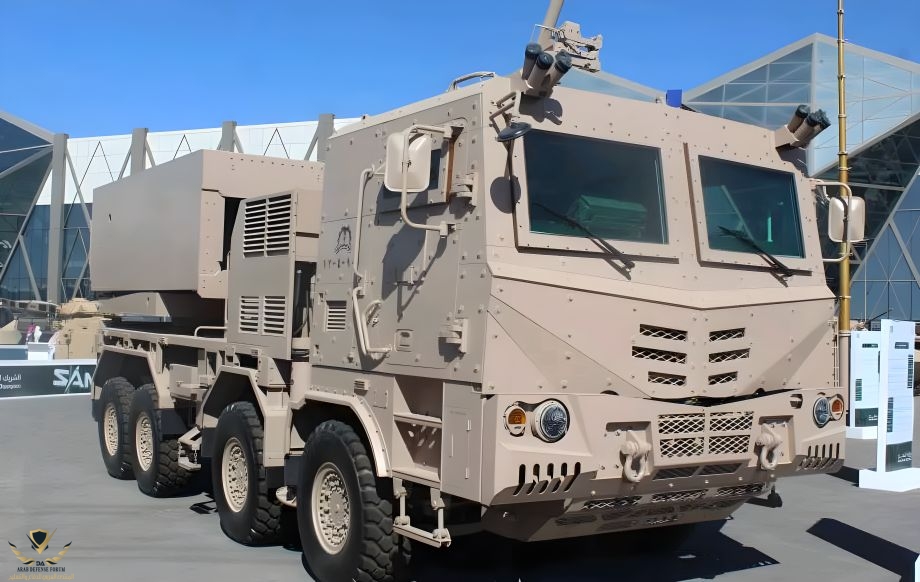

السعودية  | + 80 راجمة (Version 2.0 / Version 1.0 ) |
الإمارات  | + 30 راجمة (Version 2.0 / Version 1.0 ) |
الخاتمة:
في عالم تتسارع فيه وتيرة التهديدات وتتعقّد فيه ساحات المعركة، تبرز راجمة K239 Chunmoo كأحد أكثر أنظمة المدفعية الصاروخية تطورًا ومرونة على الساحة العالمية، لقد نجحت كوريا الجنوبية في الجمع بين الدقة النيرانية، وتعدد الذخائر، والتكامل الشبكي، ضمن منظومة متنقلة قادرة على أداء مهام الإسناد والتدمير العميق بكفاءة عالية.
إنّ Chunmoo ليست مجرد راجمة صواريخ، بل هي منصة نارية ذكية قابلة للتكيف مع أنظمة الدول المشغلة، وتمتلك القدرة على أن تكون جزءًا رئيسيًا من عقيدة الردع والتفوق النيراني في أي جيش حديث.
وبينما تستمر عمليات التطوير لتوسيع المدى وزيادة فاعلية الرؤوس الحربية، فإن Chunmoo تمضي قدمًا لتُشكّل حجر زاوية في مستقبل المدفعية الصاروخية متعددة المهام.
- النهاية -
