هي الجيل الأحدث من رادارات المقاتلات، تُهيمن على طائرات **الجيل 4.5+ والجيل الخامس والسادس**. تعمل بتقنية ثورية تتفوق على الرادارات التقليدية (الميكانيكية/PESA) في السرعة، الدقة، ومقاومة التشويش.
---
كيف تعمل تقنية إيسا؟
1. مكونات أساسية:
- آلاف الوحدات المستقلة للإرسال والاستقبال (T/R Modules) مصنوعة من أشباه موصلات (مثل GaN).
- كل وحدة تولد حزمة رادار منفصلة وتتحكم بها إلكترونيًا.
2. المبدأ:
- لا يوجد حركة ميكانيكية: الحزمة تُوجَّه إلكترونيًا بسرعة الضوء.
- يمكن تقسيم الحزمة الواحدة إلى عدة حزم فرعية لأداء مهام متعددة في وقت واحد.
[مخطط تشغيل إيسا]
---
أنواع أنظمة إيسا في المقاتلات
1. رادارات إيسا جوية-جوية
- الهدف: كشف وتتبع الطائرات المعادية والصواريخ.
- المميزات:
- مدى كشف يتجاوز 200 كم (لمقاتلات الجيل الخامس مثل F-35).
- تتبع 30+ هدفًا** مع مهاجمة 6-8 أهداف في آن واحد.
- أمثلة:
- AN/APG-81 (F-35)
- RBE2-AA (رافال الفرنسية).
2. رادارات إيسا جوية-أرض (Air-to-Ground)
- الهدف**: مسح التضاريس، كشف الأهداف البرية، توجيه الذخائر.
- المميزات:
- دقة تصوير تصل إلى <1 متر.
- أنظمة SAR/ISAR لرسم خرائط رادارية عالية الدقة.
- أمثلة:
- AN/APG-82 (F-15EX)
- CAPTOR-E (يوروفايتر تايفون).
3. رادارات إيسا متعددة الوظائف
-الهدف: دمج مهام **جوية-جوية، جوية-أرض،حرب إلكترونية ، واتصالات.
- المميزات:
- توفير وزن ومساحة في الطائرة.
- مقاومة فائقة للتشويش.
- أمثلة:
- AN/APG-79 (سوبر هورنت)
- ES-05 Raven (ساب غريبن).
مزايا إيسا مقارنة بالرادارات التقليدية
1. مقاومة التشويش :
- تغيير التردد بسرعة (آلاف المرات/الثانية) يجعل التشويش عليها شبه مستحيل.
2. تعدد المهام:
- مسح جوي + هجوم أرضي + تشويش على أعداء في وقت واحد.
3. خفّة الوزن:
- إلغاء الأجزاء الميكانيكية يقلل الوزن بنسبة 40% مقارنة بـيسا.
4. تخفيض الرؤية :
- إشارات منخفضة الطاقة يصعب كشفها.
---
عيوب أنظمة إيسا
1. التكلفة:
- سعر الرادار الواحد:3-15 مليون دولار (حسب الجيل).
2. استهلاك الطاقة:
- يتطلب تبريدًا سائلًا متطورًا (مثل نظام **LCA** في F-35).
3. التعقيد الفني:
- صعوبة الصيانة خارج مراكز الشركة المصنعة.
---
صور لأشهر رادارات إيسا
1. رادار AN/APG-81 (F-35)

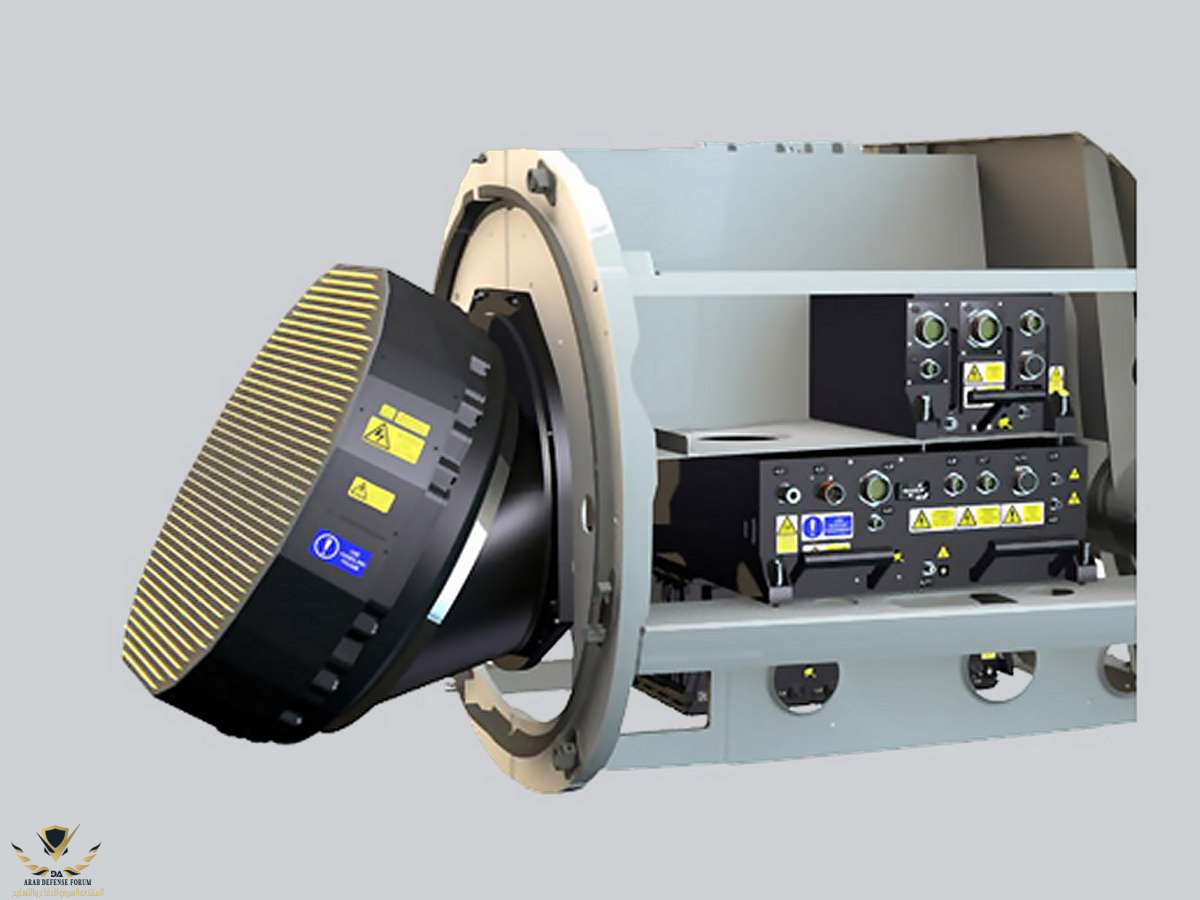

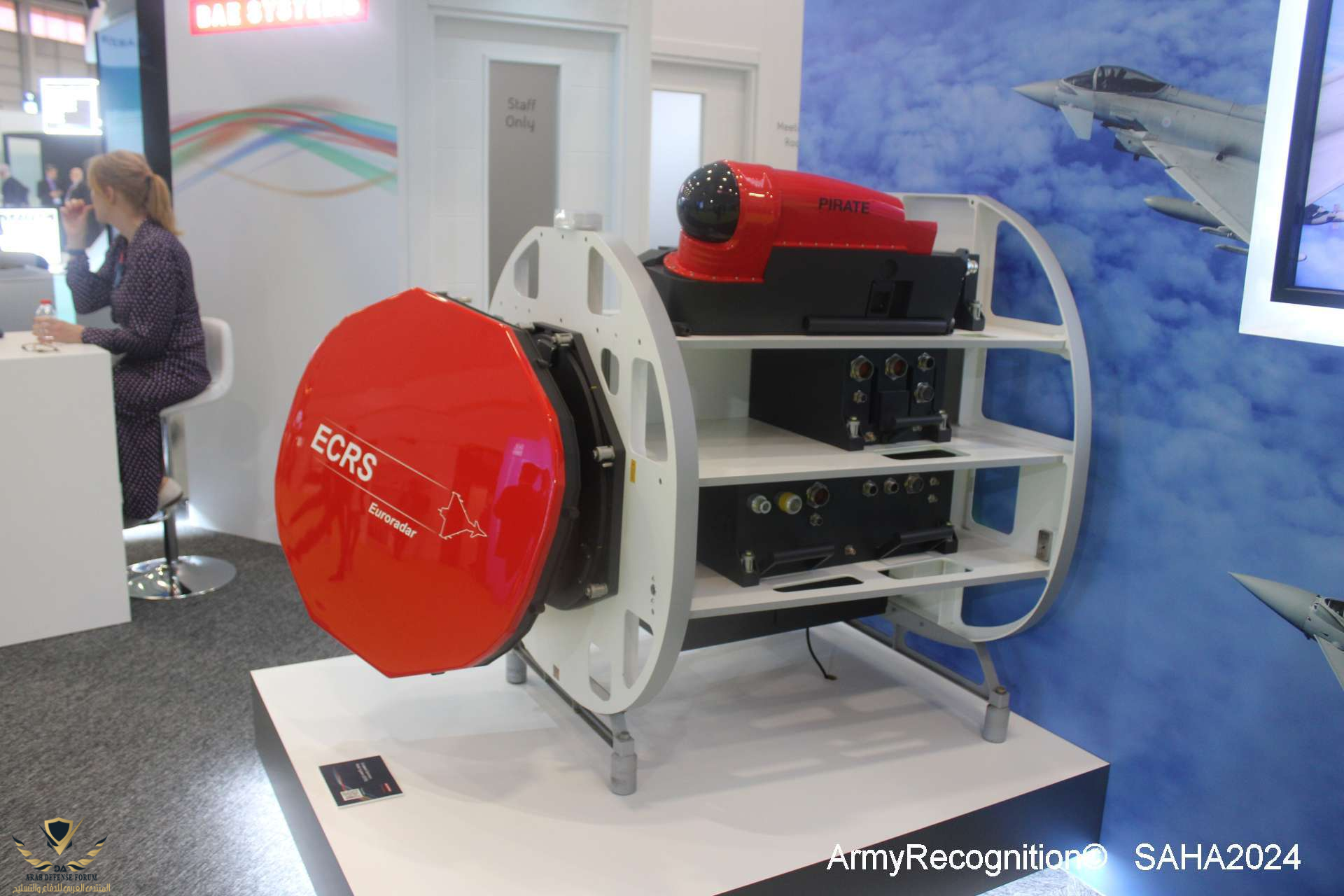

2. رادار CAPTOR-E (يوروفايتر تايفون) يغطي زاوية مسح ±100°
3.رادار RBE2-AA (رافال)
---
المستقبل: اتجاهات تطوير إيسا
1. الرادارات الكمومية:
- كشف طائرات التخفي (الشبح) عبر فوتونات كمومية (مشروع UK Quantum Radar).
2. دمج الليزر:
- أنظمة رادار + ليدار لتحديد الأهداف عبر السحب والغبار.
3. رادارات سائلة :
- هوائيات مرنة تُطبع على أسطح الطائرة (بحثDARPA).
---
دور ESA غير المباشر في تطوير إيسا
رغم تركيز وكالة الفضاء الأوروبية على التطبيقات **المدنية**، ساهمت تقنياتها في:
- تطوير أشباه موصلات GaN عالية التردد عبر برامج مثل ARTES.
- محاكاة بيئات الفضاء لاختبار متانة مكونات الرادار.
- أنظمة اتصالات الأقمار الصناعية (SATCOM) لربط طائرات القتال.
---
الخلاصة:
أنظمة إيسا تمثل ذروة تكنولوجيا الرادارات العسكرية اليوم، بفضل سرعتها الفائقة، تعدد المهام، ومقاومة التشويش. التحدي الأكبر هو التكلفة واستهلاك الطاقة، مما يدفع للتعاون بين الدول (مثل مشروع FCAS الأوروبي). صور الأعلاه تُظهر التصميم المضغوط الذي يُدمج هذه الأنظمة في أنف المقاتلات الحديثة.
---
