صور لحطام وبقايا اسلحة و ذخائر من مناطق النزاع والحروب حول العالم وشرح مبسط تعريفي لكل قطعة

[ابو مهند الزهراني]

صور لحطام وبقايا اسلحة و ذخائر من مناطق النزاع والحروب حول العالم وشرح مبسط تعريفي لكل قطعة

غالبًا ما يكون لمخلفات الحرب المتفجرة آثار سلبية على السكان بسبب تسرب المواد الكيميائية أو المركبات الكيميائية النشطة إلى المناطق المهجورة
ان مخلفات الحروب سوا المتفجرة المهجورة او كانت ذخائر غير منفجرة ومهجورة
عادة تترك وتكون خطرا على العامة والبئية وحتى على الحيوان والنباتات اما يتركها طرف في نزاع مسلح بعد انتهاء الحرب
او تاخذ وقت طويل قبل ازالتها والتعامل معها من قبل اهل الاختصاص
ويمكن أن يكون لهذا آثار طويلة المدى عندما يتعرض السكان للمواد الكيميائية من خلال تلوث المياه والتربة ومصادر الغذاء والبيئة المعيشية العامة

أحد الأمثلة على ذلك هو وجود اليورانيوم المنضب في بعض الاسلحة والذي كان له آثار كبيرة على صحة السكان المتضررين من النزاع

يتميز اليورانيوم المنضب بكثافة عالية في المناطق ذات التلوث الإشعاعي العالي، هناك خطر من حرائق الغابات التي تحترق التضاريس
مما يؤدي إلى إعادة توزيع غير منضبط للجسيمات المشعة
مما له تأثير سلبي عميق على صحة السكان والبئية
ويوجد هناك عدة اتفاقيات بالأمم المتحدة لذات الصلة
المعاهدة المتعددة الأطراف اتفاقية الذخائر العنقودية (2008) (مكتبة داغ همرشولد، 2020)
اتفاقية حظر استعمال وتخزين وإنتاج ونقل الألغام المضادة للأفراد وتدمير تلك الألغام (1997) (مكتبة داغ همرشولد، 2020)
اتفاقية حظر أو تقييد استعمال أسلحة تقليدية معينة (1980) (مكتبة داغ همرشولد، 2020).
والمشاركة مفتوحة لجميع الاعضاء وحياكم الله

قنبلة صغيرة 39- GBU اختصارٌ لعبارة "وحدة القنابل الموجهة تتبعٌ في سلاح الجو الأمريكي للإشارة إلى الذخائر الموجهة غير المجهزة
في حين أن بادئة "GBU" تُطلق على عددٍ من القنابل الموجهة الأخرى - مثل GBU-31 وGBU-32 وGBU-38

سوريا › إدلب › سرمدا AGM-114R9X هيلفاير صاروخ جو-أرض مزود برأس حربي حركي يتكون من ست شفرات تمتد من جسمه وتنتشر أثناء الطيران، لتحل محل الرأس الحربي المتفجر

الصومال صاروخ AGM-179 جو-أرض مشترك (JAGM) مشتق من سلسلة صواريخ AGM-114 هيلفاير جو-أرض، و

ليبيا قنبلة يتم إلقاؤها جواً ذخائر غير مُجهزة تُلقى من مركبة جوية، مثل طائرة أو طائرة مُسيّرة. ويمكن توجيهها أو عدم توجيهها، ويتراوح وزنها بين بضعة كيلوغرامات فقط

اليمن سلسلة AGM-154 JSOWAGM-154C JSOW

فلسطين سلسلة GBU-39

لبنان
مذهل
صاروخ أرض-جو إسرائيلي التصميم، دخل الخدمة عام ٢٠١٧ ضمن منظومة الدفاع الجوي "مقلاع داود

صعدة اليمن سلسلة صواريخ الهجوم الأرضي توماهوك RGM/UGM-109 (TLAM)

اوكرانيا سلسلة كاليبر 3M-14 / 3M-54
في بعض الحالات، تجعل الحطام المتبقي من صاروخ كاليبر كروز المحطم أو المسقط من المستحيل التمييز بين سلسلة 3M-14 و3M-54
إما لأن بعض الأقسام/المكونات تستخدم في كلتا السلسلتين أو بسبب قيام الجيش الروسي بخلط ومطابقة الأنظمة القديمة لتشكيل نماذج هجينة



[آل قطبي الحسني]

صور لحطام وبقايا اسلحة و ذخائر من مناطق النزاع والحروب حول العالم وشرح مبسط تعريفي لكل قطعة

غالبًا ما يكون لمخلفات الحرب المتفجرة آثار سلبية على السكان بسبب تسرب المواد الكيميائية أو المركبات الكيميائية النشطة إلى المناطق المهجورة
ان مخلفات الحروب سوا المتفجرة المهجورة او كانت ذخائر غير منفجرة ومهجورة
عادة تترك وتكون خطرا على العامة والبئية وحتى على الحيوان والنباتات اما يتركها طرف في نزاع مسلح بعد انتهاء الحرب
او تاخذ وقت طويل قبل ازالتها والتعامل معها من قبل اهل الاختصاص
ويمكن أن يكون لهذا آثار طويلة المدى عندما يتعرض السكان للمواد الكيميائية من خلال تلوث المياه والتربة ومصادر الغذاء والبيئة المعيشية العامة

أحد الأمثلة على ذلك هو وجود اليورانيوم المنضب في بعض الاسلحة والذي كان له آثار كبيرة على صحة السكان المتضررين من النزاع

يتميز اليورانيوم المنضب بكثافة عالية في المناطق ذات التلوث الإشعاعي العالي، هناك خطر من حرائق الغابات التي تحترق التضاريس
مما يؤدي إلى إعادة توزيع غير منضبط للجسيمات المشعة
مما له تأثير سلبي عميق على صحة السكان والبئية
ويوجد هناك عدة اتفاقيات بالأمم المتحدة لذات الصلة
المعاهدة المتعددة الأطراف اتفاقية الذخائر العنقودية (2008) (مكتبة داغ همرشولد، 2020)
اتفاقية حظر استعمال وتخزين وإنتاج ونقل الألغام المضادة للأفراد وتدمير تلك الألغام (1997) (مكتبة داغ همرشولد، 2020)
اتفاقية حظر أو تقييد استعمال أسلحة تقليدية معينة (1980) (مكتبة داغ همرشولد، 2020).
والمشاركة مفتوحة لجميع الاعضاء وحياكم الله
مشاهدة المرفق 771803

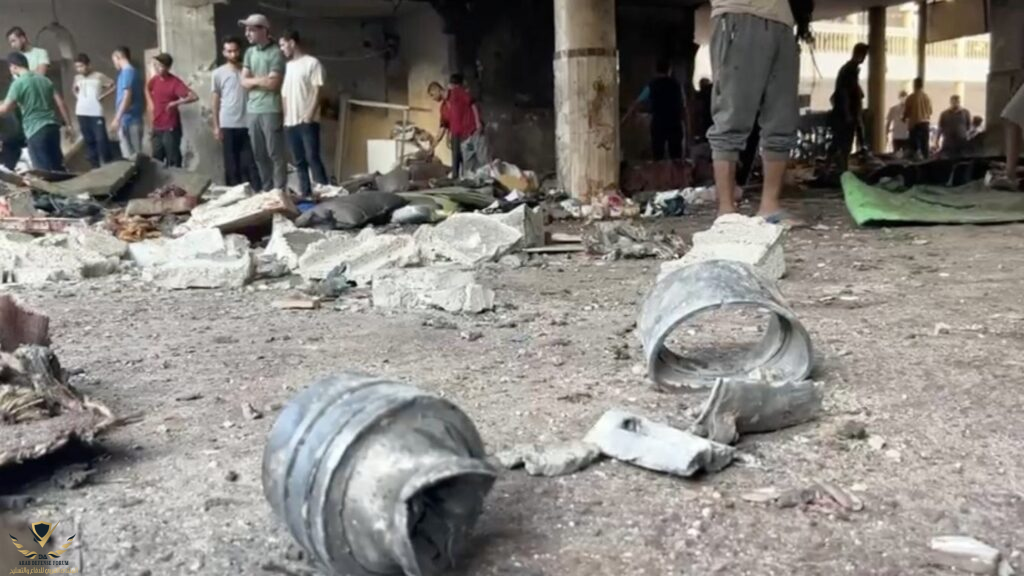

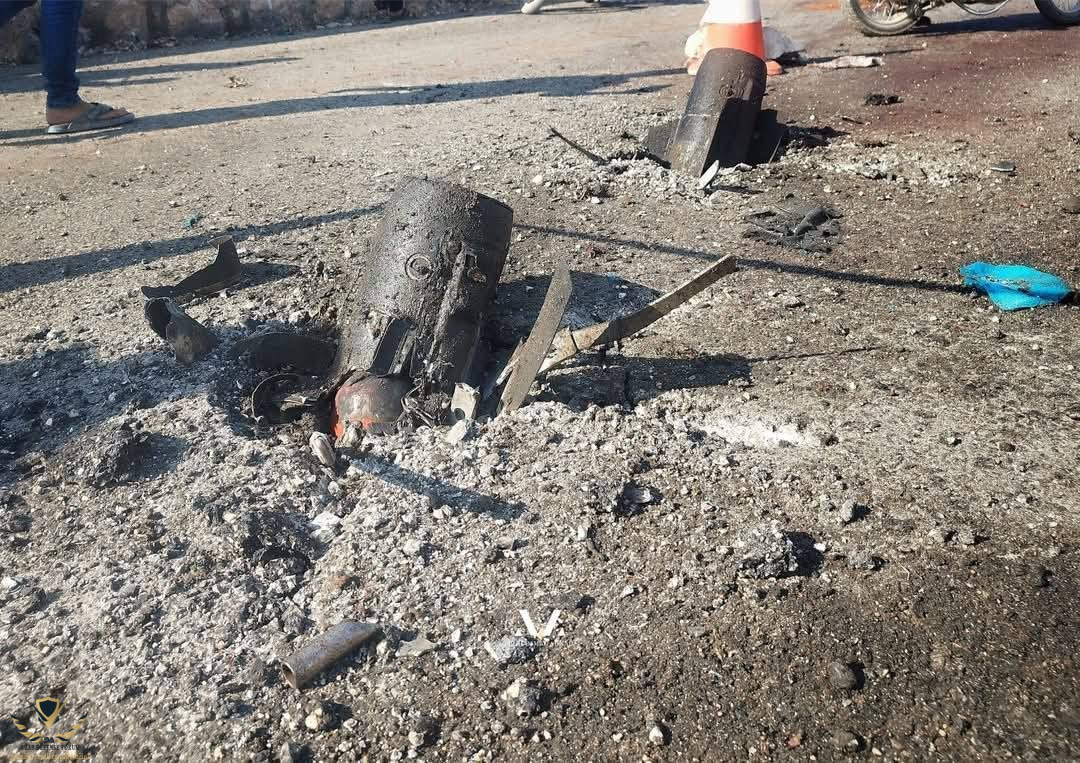

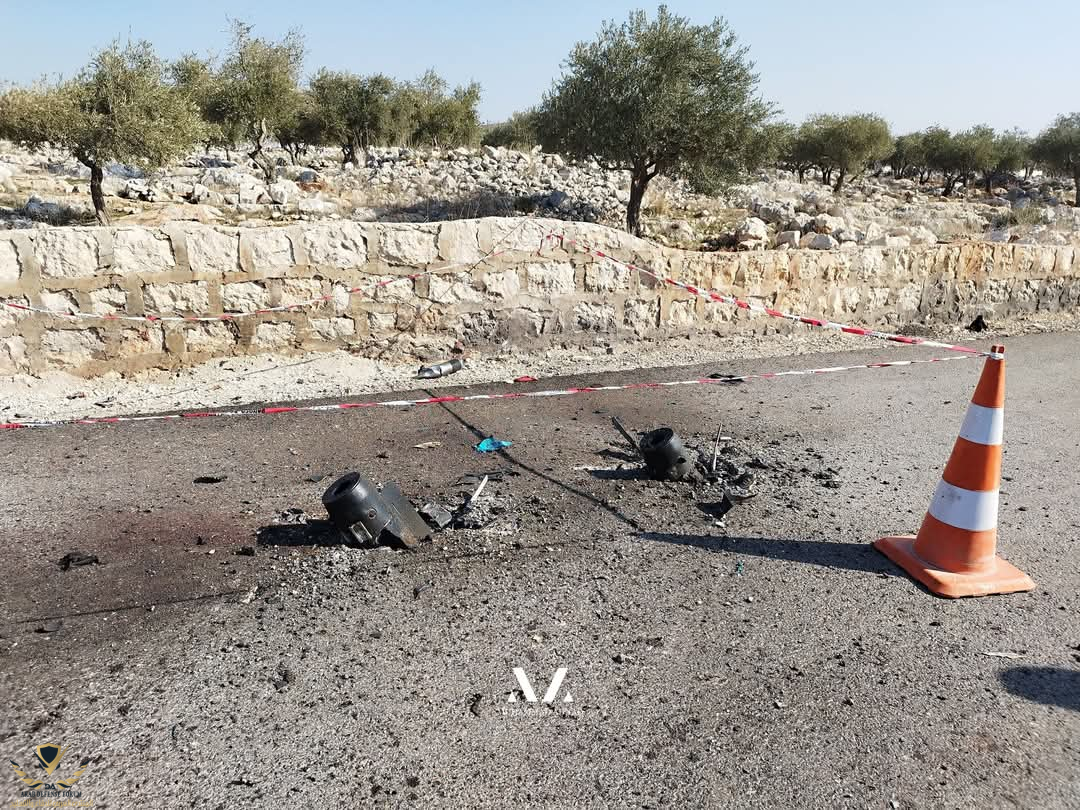

قنبلة صغيرة 39- GBU اختصارٌ لعبارة "وحدة القنابل الموجهة تتبعٌ في سلاح الجو الأمريكي للإشارة إلى الذخائر الموجهة غير المجهزة
في حين أن بادئة "GBU" تُطلق على عددٍ من القنابل الموجهة الأخرى - مثل GBU-31 وGBU-32 وGBU-38
مشاهدة المرفق 771804
مشاهدة المرفق 771805
سوريا › إدلب › سرمدا AGM-114R9X هيلفاير صاروخ جو-أرض مزود برأس حربي حركي يتكون من ست شفرات تمتد من جسمه وتنتشر أثناء الطيران، لتحل محل الرأس الحربي المتفجر

مشاهدة المرفق 771806

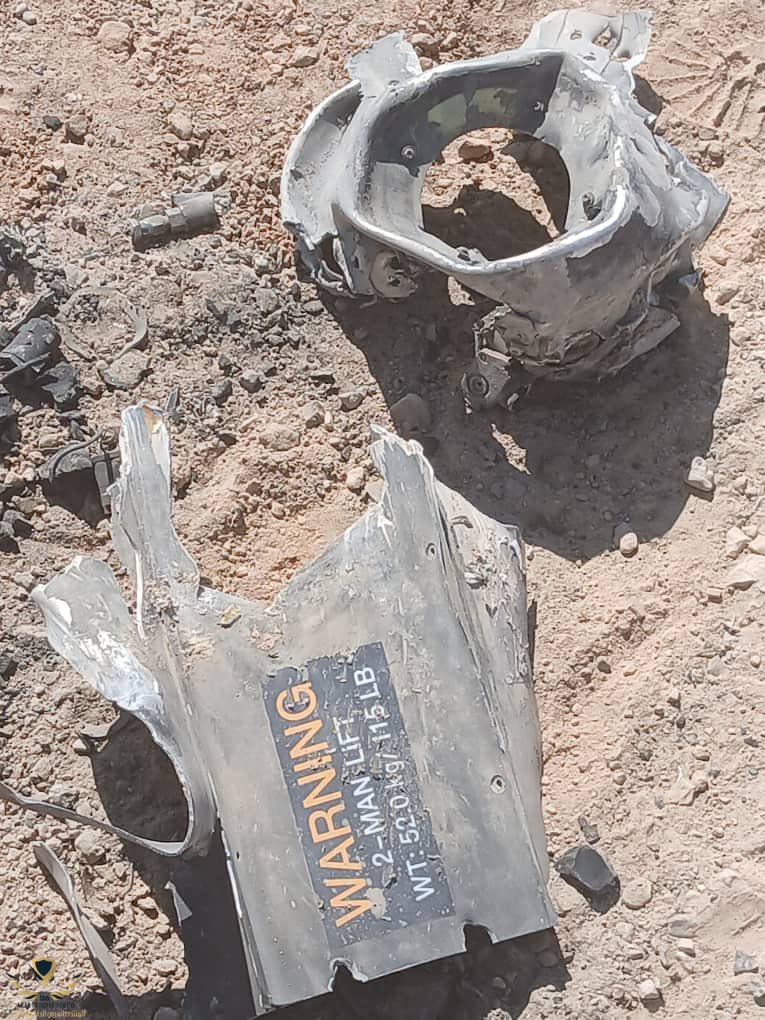

الصومال صاروخ AGM-179 جو-أرض مشترك (JAGM) مشتق من سلسلة صواريخ AGM-114 هيلفاير جو-أرض، و
مشاهدة المرفق 771807

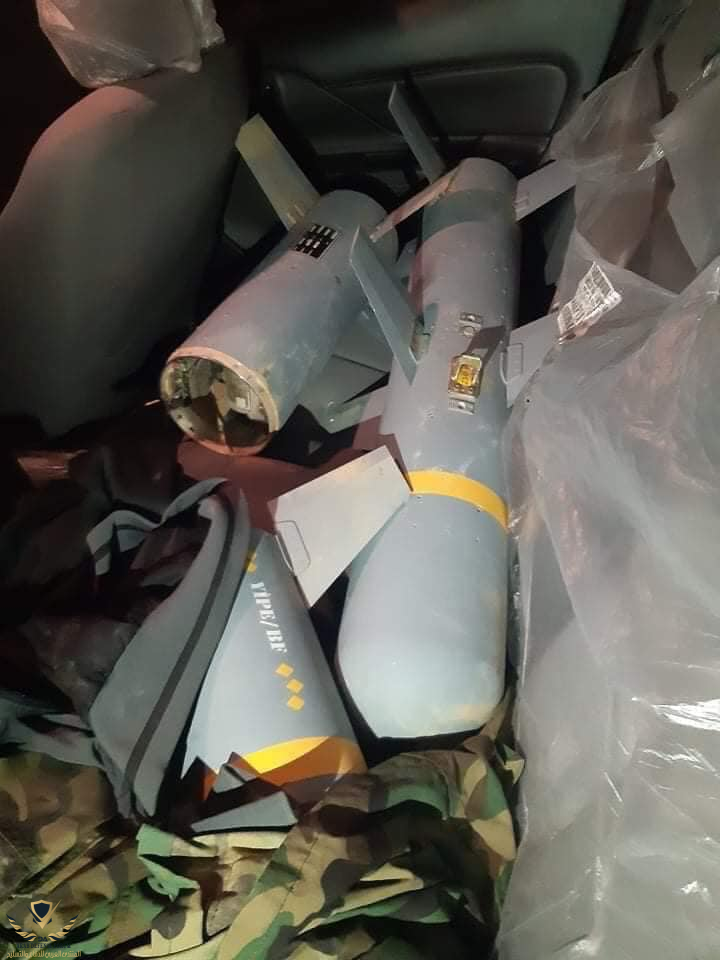

ليبيا قنبلة يتم إلقاؤها جواً ذخائر غير مُجهزة تُلقى من مركبة جوية، مثل طائرة أو طائرة مُسيّرة. ويمكن توجيهها أو عدم توجيهها، ويتراوح وزنها بين بضعة كيلوغرامات فقط
مشاهدة المرفق 771808

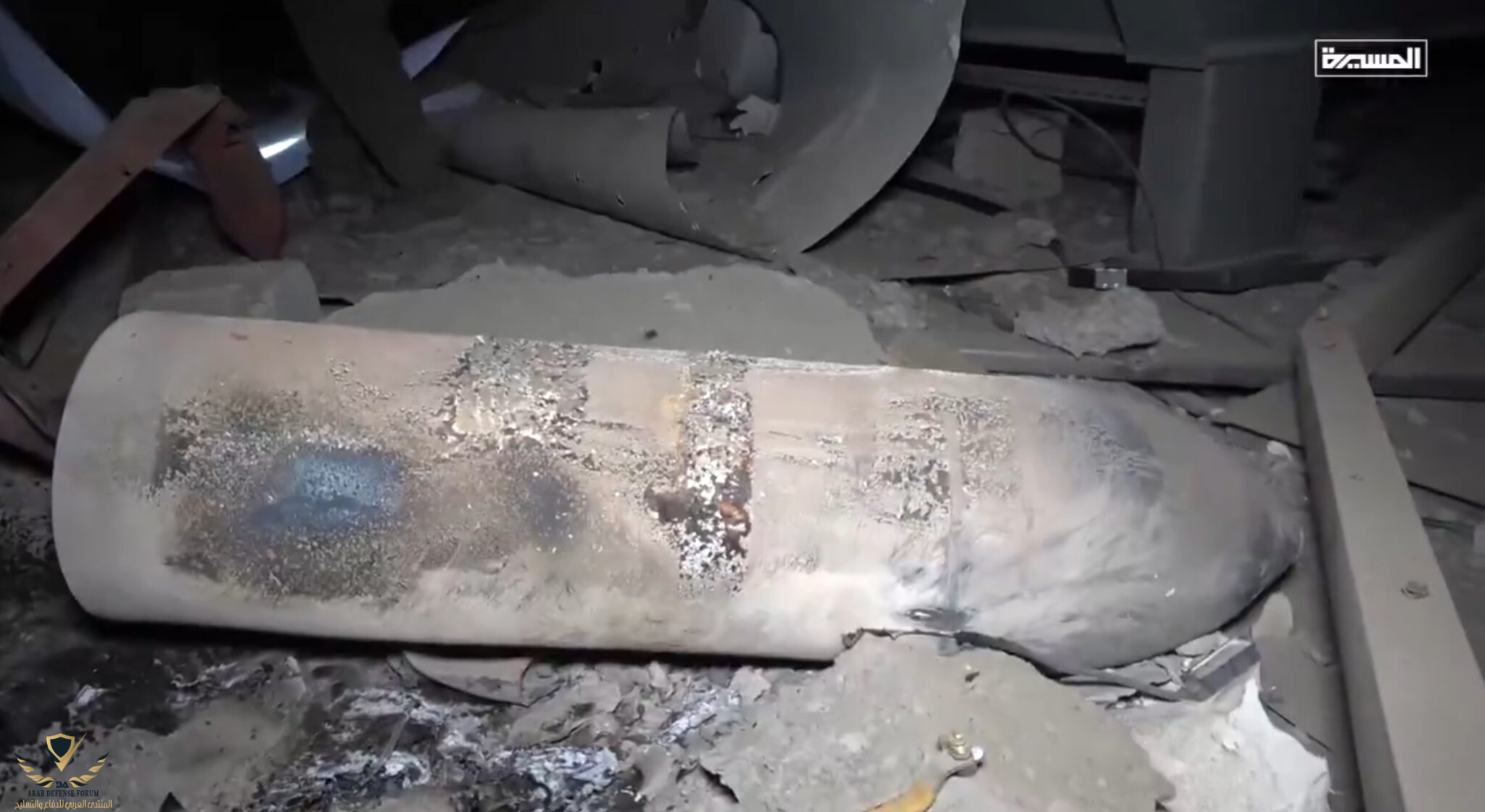

اليمن سلسلة AGM-154 JSOWAGM-154C JSOW
مشاهدة المرفق 771809

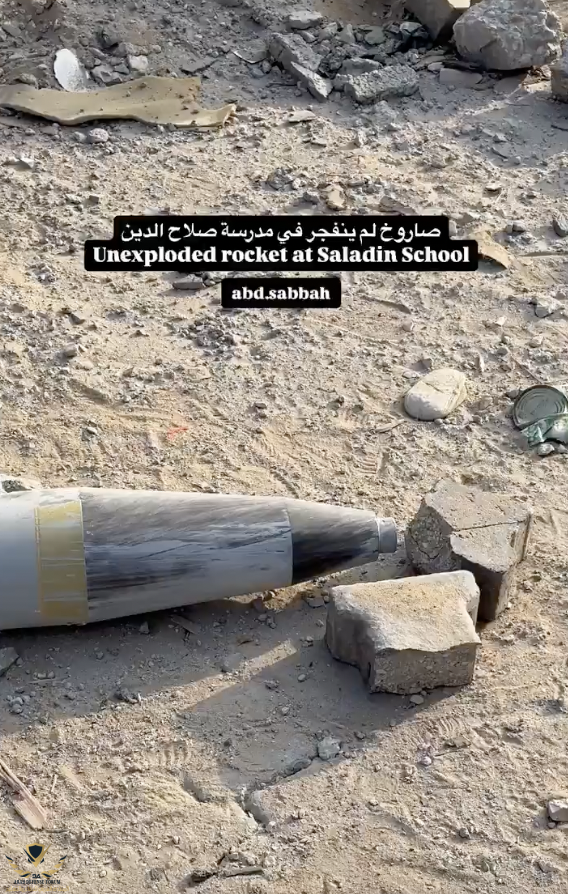

فلسطين سلسلة GBU-39
مشاهدة المرفق 771810
مشاهدة المرفق 771811

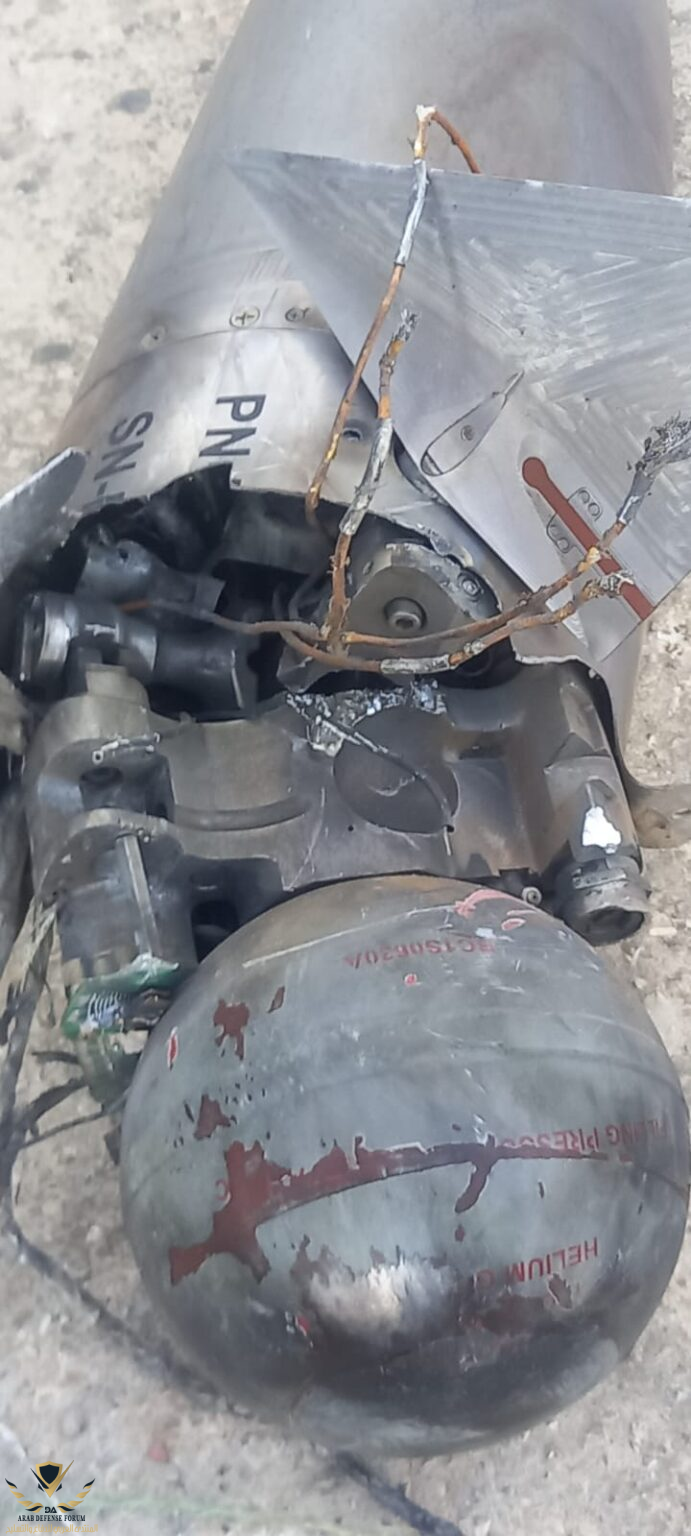

لبنان
مذهل

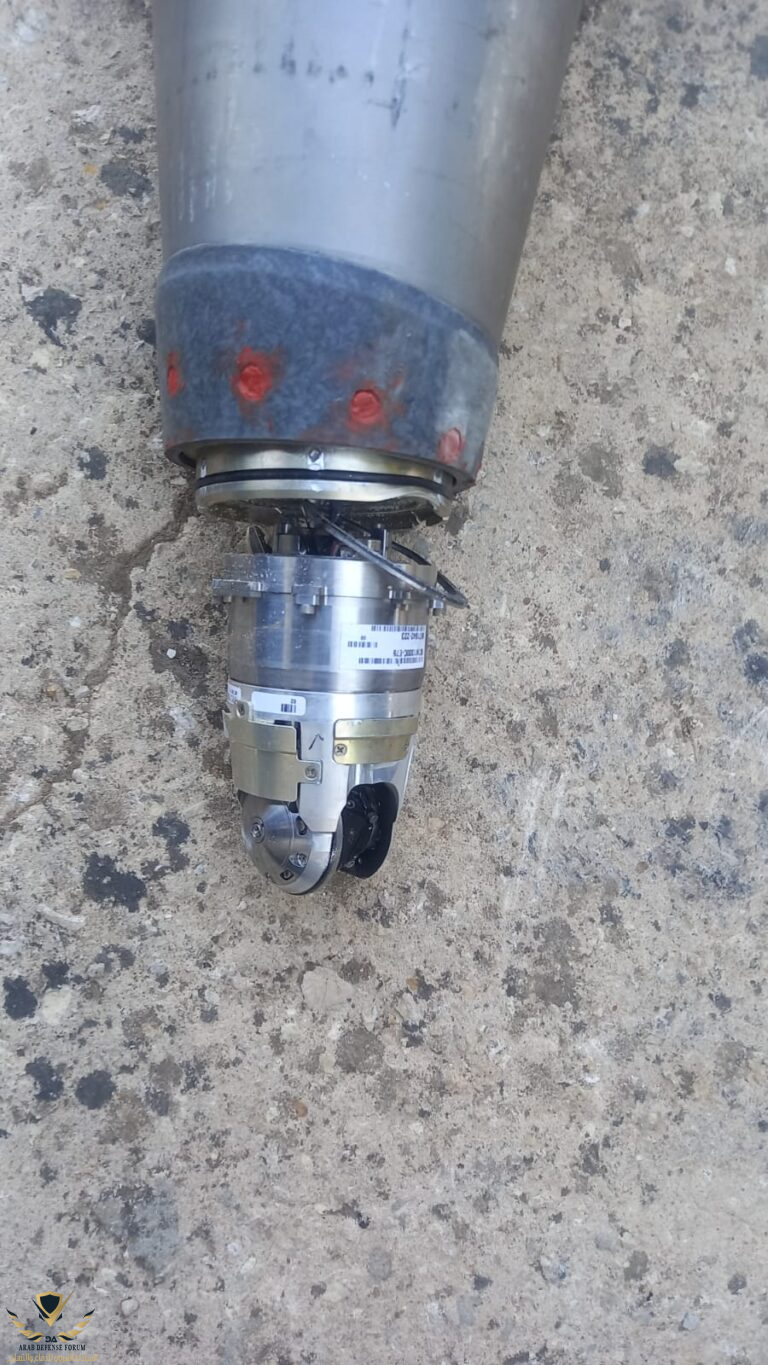

صاروخ أرض-جو إسرائيلي التصميم، دخل الخدمة عام ٢٠١٧ ضمن منظومة الدفاع الجوي "مقلاع داود
مشاهدة المرفق 771812

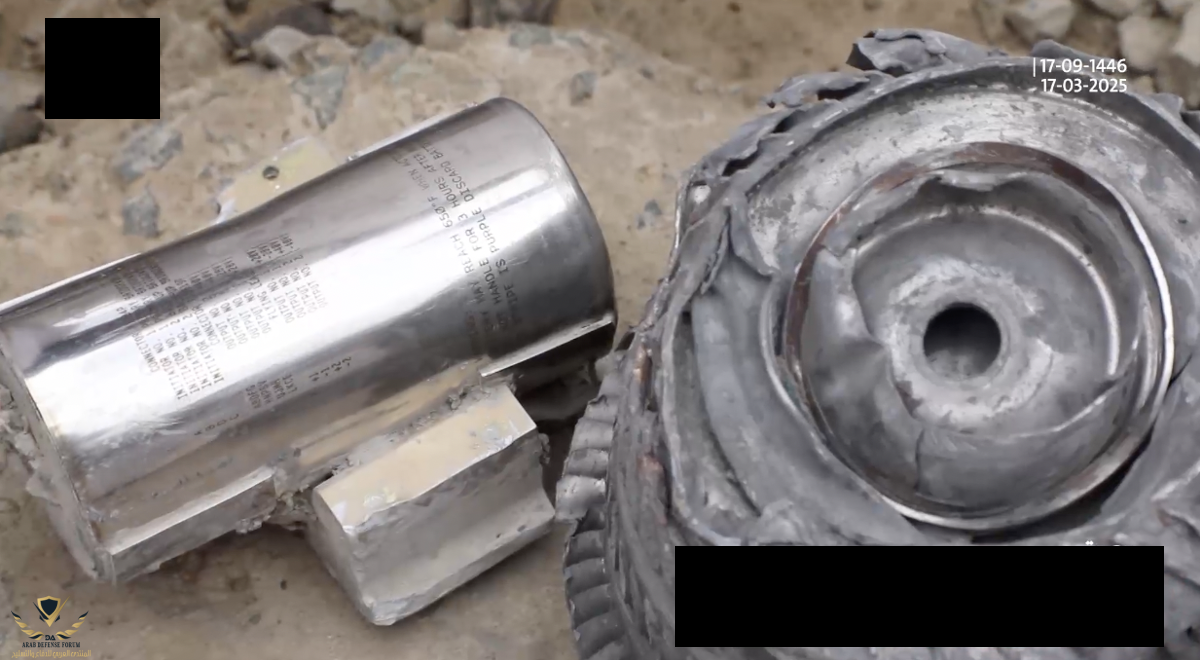

صعدة اليمن سلسلة صواريخ الهجوم الأرضي توماهوك RGM/UGM-109 (TLAM)
مشاهدة المرفق 771813
مشاهدة المرفق 771814

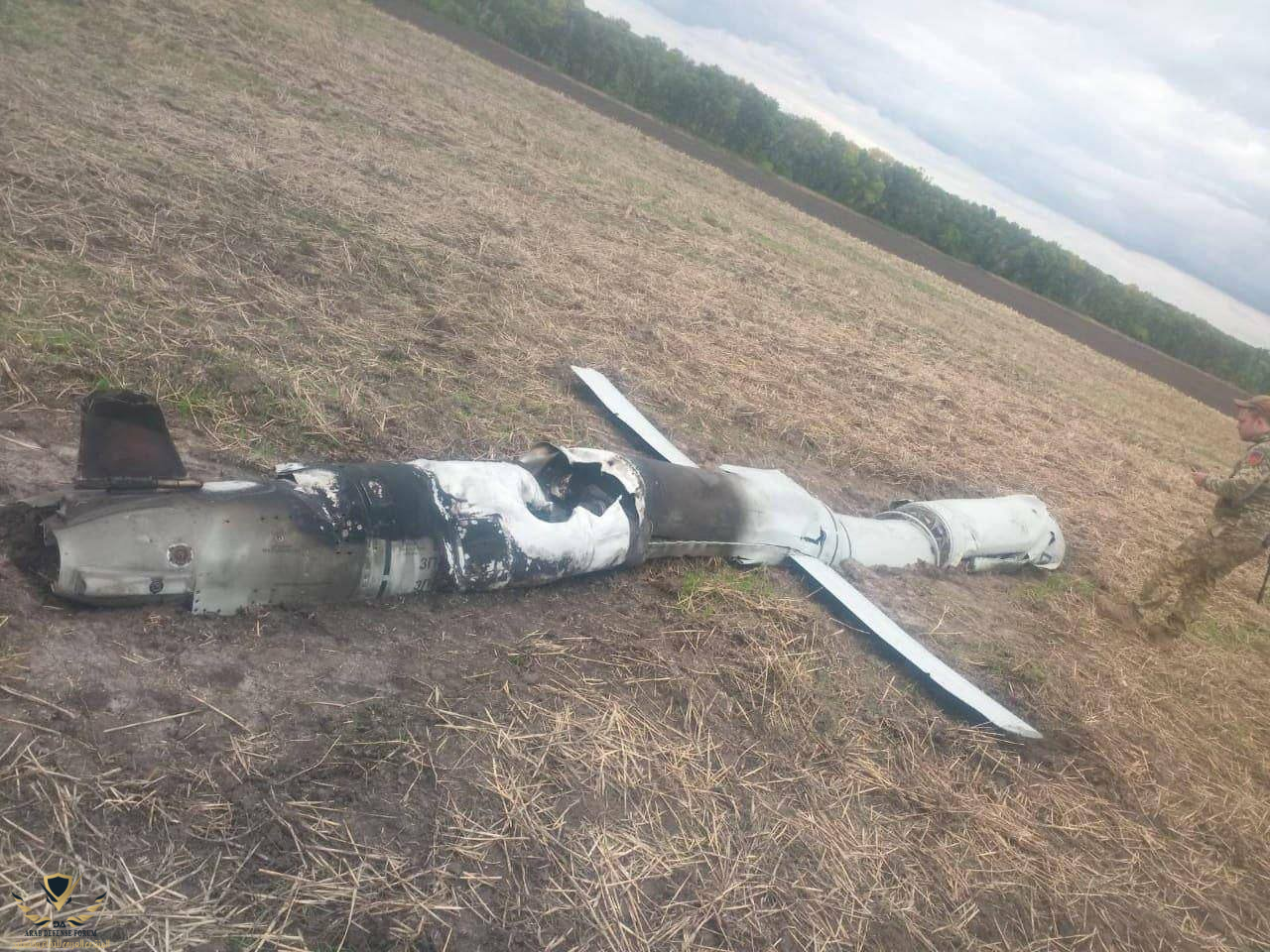

اوكرانيا سلسلة كاليبر 3M-14 / 3M-54
في بعض الحالات، تجعل الحطام المتبقي من صاروخ كاليبر كروز المحطم أو المسقط من المستحيل التمييز بين سلسلة 3M-14 و3M-54
إما لأن بعض الأقسام/المكونات تستخدم في كلتا السلسلتين أو بسبب قيام الجيش الروسي بخلط ومطابقة الأنظمة القديمة لتشكيل نماذج هجينة

لبنان
وسوريا
والصومال
واليمن

ماسقط عندهم ينفع تشليح علمي تقريبا بعض الاجزاء كاملة حتى غزة



[محمد الجميلي]

لكم تحياتي وتقديري



[ابو مهند الزهراني]

سلسلة شاهد-131

ذخيرة تعمل بالطاقة مصممة إيرانيًا من النوع المعروف غالبًا باسم مركبة جوية بدون طيار (UAV)
أحادية الاتجاه (OWA) أو بدون طيار
بمدى يقدر بـ 700-900 كم. يبلغ طولها 2.6 متر، ويبلغ طول جناحيها 2.2 متر
وهي قادرة على حمل مجموعة من الرؤوس الحربية التي يتراوح وزنها بين 10 و15 كجم.

تستخدم كل من نظام الملاحة العالمي عبر الأقمار الصناعية (GNSS) والملاحة بالقصور الذاتي للتوجيه
وعادةً ما تعمل كصاروخ زائف، حيث تطير باتجاه إحداثيات مبرمجة مسبقًا قبل أن تنفجر عند الاصطدام.

تُستخدم على نطاق واسع في الشرق الأوسط وأوكرانيا
حيث تنتج روسيا نسخة من شاهد-131 الإيرانية المعروفة باسم جيران-1.
أصغر من شاهد-136

يمكن التعرف على 131 بشكل أساسي من خلال مثبتات الجناح العمودية الخاصة بها
والتي تمتد فوق مجموعة جناح دلتا، ولكن ليس أسفلها.



[EL-3kaad]

فكره الموضوع ممتاز

استمر



[ابو مهند الزهراني]

الطائرة هاروب(بالإنجليزية: Harop) هي طائرة دون طيار صنعتها شركة «إسرائيل إيركرافت إندستريز» (IAI)



[ابو مهند الزهراني]

9M723K1 إسكندر
صاروخ إسكندر إس إس-26 ستون هو نظام صاروخي تكتيكي قصير المدى، طُوّر وأُنتج في روسيا. يحل هذا النظام محل صاروخ أوكا إس إس-23 سبايدر الذي أُوقف العمل به بموجب معاهدة القوى النووية المتوسطة (INF). تولى مكتب كولومنا للتصميم الهندسي تطوير النظام خلال تسعينيات القرن الماضي تحت اسم "المناقصة". صُمّم نظام إسكندر إس إس-26 ستون لتدمير أسلحة العدو، ومراكز القيادة، ومراكز الاتصالات، والطائرات التكتيكية المرابطة في المطارات، ومنشآت الدفاع الجوي والصاروخي، وغيرها من الأهداف الحيوية في العمق العملياتي، على مدار الساعة وفي أي موسم، عند مواجهته بالذخائر الثقيلة العادية والدقيقة التوجيه، وأسلحة الدمار الشامل، بالإضافة إلى أنظمة الدفاع المضاد للصواريخ وأنظمة الحرب الإلكترونية.



[ابو مهند الزهراني]

Storm Shadow ستورم شادو ظل العاصفة/SCALP-EG صاروخ كروز أنجلو-فرنسي

يُطلق جواً، يُعرف باسم "ستورم شادو" في بريطانيا و"سكالب-إي جي" في فرنسا.
يصل مدى هذا الصاروخ الفعال إلى 250 كيلومتراً
ويحمل رأساً حربياً متعدد المراحل من نوع "بروم رويال أوردنانس أوغمنتد شيب" (BROACH).

باستخدام شحنة أولية مشكلة تليها شحنة انفجارية خارقة أكبر
يسمح "بروش" بضرب أهداف محصنة - مثل المخابئ تحت الأرض والتي تتطلب عادةً قنابل جوية خارقة.

يتبع "ستورم شادو" إحداثيات مبرمجة مسبقاً باستخدام نظام تحديد المواقع العالمي (GPS) والملاحة بالقصور الذاتي
ومطابقة تضاريس الأرض (TERPROM) للوصول إلى منطقة الهدف
قبل الصعود والتحول إلى التصوير بالأشعة تحت الحمراء (IIR) أثناء ضربه للهدف.

وقد استُخدم الصاروخ من قِبل المملكة المتحدة وفرنسا خلال النزاعات في ليبيا والعراق وسوريا
ومؤخراً من قِبل أوكرانيا ضد أهداف روسية.



[هيرون]

فكرة الموضوع جميله وغير مسبوقه أشكرك عليها



[ابو مهند الزهراني]

سلسلة صواريخ الهجوم الأرضي توماهوك
RGM/UGM-109 (TLAM) RGM/UGM-109 Tomahawk

LAM) من سلسلة RGM-109 يُطلق من المدمرة يو إس إس كورتيس ويلبر (DDG 54)، وهي مدمرة صواريخ موجهة من فئة أرلي بيرك.
سلسلة RGM/UGM-109 TLAM هي صواريخ سطح-سطح.

يشير الحرفان "R" و"U" في RGM وUGM، على التوالي
إلى منصة الإطلاق المقصودة، حيث يشير الحرف "R" إلى المنصات السطحية، مثل السفن
ويشير الحرف "U" إلى المنصات تحت الماء غواصات

الهجمات الاخيرة على مليشيا الحوثي في صنعاء وصعدة



[ابو مهند الزهراني]

قنبلة الهاون الروسية OF-843B (ОФ-843Б) عيار 120 ملم
وهي قنبلة شديدة الانفجار والتفتيت ( HE-Frag )، كما تم تصنيعها في بلغاريا وتسمى FE-843B

سوريا دير الزور



[ابو مهند الزهراني]

مجموعة "التسليح الجوي-الأرضي المعياري" (AASM، "التسليح الجوي-الأرضي المعياري") الفرنسية
المُثبّتة على القنابل المُلقاة جوًا بأحجام مُختلفة، على غرار مجموعات ذخائر الهجوم المباشر المشترك الأمريكية (JDAM).

في بعض المواد التسويقية، يُستخدم الاختصار "هامر" (HAMMER)،
وهو اختصار لعبارة "ذخيرة معيارية عالية المرونة ومُوسّعة المدى".
ويشير هذا، جزئيًا، إلى مُعزّزات الصواريخ المُركّبة على ذخائر هذه المجموعة لزيادة مداها الفعال. (ARES)



[ابو مهند الزهراني]

سلسلة MK 84
قنابل تُقذف جواً بوزن 2000 رطل، مصممة في الولايات المتحدة، وتُنتج في جميع أنحاء العالم. ورغم أنها غير موجهة، إلا أنها تُزود عادةً بمجموعات تحويل توجيه، مثل مجموعة ذخيرة الهجوم المباشر المشترك (JDAM)، التي تسمح للذخيرة بتغيير مسارها بعد إطلاقها، مما يُحسّن دقتها بشكل كبير. تُعدّ القنابل التي تزن 2000 رطل من أكبر الذخائر التقليدية في الترسانات العسكرية الحديثة.

استخدمت على لبنان وفلسطين بشكل صارخ



[ابو مهند الزهراني]

57E6 Pantsir بانتسير

سلسلة من صواريخ أرض-جو روسية التصميم
ثنائية المراحل، بمدى فعال يبلغ 18 كيلومترًا، تُطلق من منظومة الدفاع الجوي بانتسير 96K6.


يشير مصطلح "57E6" تحديدًا إلى المرحلة الثانية من الصاروخ، التي تحتوي على الرأس الحربي والصمام
ولكنه يُستخدم للإشارة إلى كامل القذيفة.

يعمل الصاروخ بالوقود الصلب، ويحتوي على قسم معزز قابل للفصل يُسرّع المقذوف قبل انفصاله بعد الإطلاق بفترة وجيزة.

تحتوي ذخائر 57E6 على رأس حربي شديد الانفجار (HE-FRAG)
وهي موجهة لاسلكيًا/بصريًا
مما يعني أن الذخيرة تعتمد على تحديثات التوجيه من مركبة الإطلاق عبر وصلة لاسلكية.

وقد استُخدمت في الحرب الأهلية السورية، والحرب الأهلية الليبية، والحرب في أوكرانيا.



[ابو مهند الزهراني]

سلسلة MK 82 قنبلة مارك 82 (بالإنجليزية: Mark 82 bomb)‏

هي قنبلة متعددة الأغراض حرة الإسقاط غير موجهة، تعد جزءًا من سلسلة قنابل مارك 80 الأمريكية وأكثرها شيوعاً
تزن القنبلة 500 رطل (241 كجم) منها 89 كجم وزن المادة المتفجرة وهي حشوة متفجرة شديدة الانفجار
يجمع نظام ذخيرة الهجوم المباشر المشترك - مدى ممتد (JDAM-ER) بين مجموعة توجيه ذخيرة الهجوم المباشر المشترك
ومجموعة جناح "قنبلة الانزلاق" التي طورتها قوات الدفاع الأسترالية
مما يوفر ذخيرة بمدى لا يقل عن ثلاثة أضعاف مدى قنبلة جوية موجهة قياسية من طراز GBU-38 بوزن 500 رطل. (ARES)
في اليمن

فلسطين

اوكرانيا



[ابو مهند الزهراني]

MAM-L bomb قنبلة MAM-L

طُوِّرت ذخيرة MAM-L الذكية الصغيرة خفيفة الوزن للاستخدام في الطائرات بدون طيار
وطائرات الهجوم الخفيفة، والمهام الجوية.

تتميز ذخيرة MAM-L بدقة عالية وكفاءة عالية في الضربات
بفضل رؤوسها الحربية البديلة ضد الأهداف الثابتة والمتحركة.

عادةً ما تُعثر عليها بعد استخدامها. تظهر الزعانف المتحركة، وكذلك الزعانف الثابتة
بالإضافة إلى مكونات مختلفة من قسم التحكم الذي يُشغّلها. تُثبّت الزعانف المتحركة
بقسم التحكم في الجزء الخلفي من القنبلة ، بينما تُثبّت الزعانف الثابتة بمنتصف جسم القنبلة. (ARES)

ليبيا

سوريا



[ابو مهند الزهراني]

MIM-401 Talon series (THAAD)

صاروخ الدفاع الجوي الصاروخي عالي الارتفاع (ثاد) (MIM-401)

الأراضي الفلسطينية › الضفة الغربية › الخليل



[ابو مهند الزهراني]

الذخائر العنقودية او القنابل العنقودية

للذخائر العنقودية آثار واسعة النطاق مما يجعلها، بحكم طبيعتها، غير دقيقة في استعمالها
ويضاف إلى ذلك أن الأجهزة التي لم تنفجر والملقاة هنا وهناك
تمثل خطرا على حياة المدنيين بعد انتهاء النزاع بوقت طويل.

غارة جوية للنظام الأسدي تستهدف مدرسة في إدلب

قنابل للبيع. تجار خردة لاوس يشترون قنابل عنقودية معدنية..

الحرب الأهلية في سوريا
