رادارات ايدج

[الجراح]

رادار Nemus رادار AESA لكشف التهديدات لأنظمة الحماية النشطة .



خفيف الوزن وصغير الحجم ومصمم للاستخدام أثناء الحركة، جهز النظام للكشف والتعرف والتتبع للتهديدات الواردة المتنوعة، بما في ذلك ذخيرة الطائرات بدون طيار وATGM وRPG والذخيرة ذات الطاقة الحركية. ​

تم تصميم رادار Nemus للعمل متحركًا في ظروف مشبعة بالكهرومغناطيسية، للحماية بتقنية ذكية ضد أنظمة APS .

يمكنه اكتشاف العديد من الأسلحة المعادية المهاجمة، حيث تم رقمنته بالكامل لمعالجة البيانات عالية السرعة



[الجراح]

MTR-1 رادار AESA متعدد الوظائف لتحديد موقع الأسلحة وكشف مصدر النيران

المهاجمة ، وتتبع التهديدات وتصنيفها، واكتشاف الطائرات بدون طيار والصواريخ

وقذائف المدفعية وقذائف الهاون
​

يتميز بقدرات مراقبة متزامنة بزاوية 360 درجة تصل إلى 50 كم .

رادار رقمي كامل في نطاق S-Band

استخدام موسع لقدرات ECCM

تعمل المعلومات المرجعية لنظام GNSS من رادار MTR-1 على تمكين القوات الصديقة

من استهداف قدرات العدو والمعدات والإمدادات والأسلحة الخاصة به بضربة مضادة


​



[الجراح]

Nemus لحماية المركبات القتالية نتاج تعاون Edge مع Indra​

تم تصميم الرادار ليناسب الإصدارات الجديدة (أو التحديثات) من الدبابات القتالية الرئيسية

من نوع ليوبارد والتطورات الأوروبية المستقبلية مثل برنامج MGCS مع قابلة للتكيف مع

منصات أخرى مثل عربات القتال 8x8 أو المركبات الخفيفة.​



[أحمد الزعري]

هل إيدج Edge شركه إماراتيه خالصه ؟ هل منتجاتها تُصدر للخارج أم فقط محصوره بالداخل ؟ و ما علاقاتها بتوازن؟



[Saudi silent]

MTR-1 رادار AESA متعدد الوظائف لتحديد موقع الأسلحة وكشف مصدر النيران

المهاجمة ، وتتبع التهديدات وتصنيفها، واكتشاف الطائرات بدون طيار والصواريخ

وقذائف المدفعية وقذائف الهاون
​

مشاهدة المرفق 766070

يتميز بقدرات مراقبة متزامنة بزاوية 360 درجة تصل إلى 50 كم .

رادار رقمي كامل في نطاق S-Band

استخدام موسع لقدرات ECCM

تعمل المعلومات المرجعية لنظام GNSS من رادار MTR-1 على تمكين القوات الصديقة

من استهداف قدرات العدو والمعدات والإمدادات والأسلحة الخاصة به بضربة مضادة


​

فكرة الرادار هذي رائعة والمميز انه مقطور​



[Saudi silent]

تم تصميم الرادار ليناسب الإصدارات الجديدة (أو التحديثات) من الدبابات القتالية الرئيسية
من نوع ليوبارد والتطورات الأوروبية المستقبلية مثل برنامج MGCS مع قابلة للتكيف مع

منصات أخرى مثل عربات القتال 8x8 أو المركبات الخفيفة.​

سنشاهد المكونات الخليجية منتشرة بشكل كبير في صناعة الدفاع الاوروبية والامريكية

حالياً يوجد بالفعل اجزاء ومكونات ( سعودية - اماراتية ) في معدات عديدة حول العالم

لكن مع المشاريع القائمة والخطط العظيمة الحاصلة اتوقع هناك قدرات كبيرة للدخول في صناعات اكبر​



[الصباح]

رادار Nemus رادار AESA لكشف التهديدات لأنظمة الحماية النشطة .



خفيف الوزن وصغير الحجم ومصمم للاستخدام أثناء الحركة، جهز النظام للكشف والتعرف والتتبع للتهديدات الواردة المتنوعة، بما في ذلك ذخيرة الطائرات بدون طيار وATGM وRPG والذخيرة ذات الطاقة الحركية. ​

تم تصميم رادار Nemus للعمل متحركًا في ظروف مشبعة بالكهرومغناطيسية، للحماية بتقنية ذكية ضد أنظمة APS .

يمكنه اكتشاف العديد من الأسلحة المعادية المهاجمة، حيث تم رقمنته بالكامل لمعالجة البيانات عالية السرعة



مشاهدة المرفق 766069




مشاهدة المرفق 766066​

التطور المنطقي لهذه المنظومه هو منظومة قتل صعب من إنتاج ايدج
​



[الجراح]

هل إيدج Edge شركه إماراتيه خالصه ؟ هل منتجاتها تُصدر للخارج أم فقط محصوره بالداخل ؟ و ما علاقاتها بتوازن؟

توازن

الجهة المسؤولة عن التوقيع على صفقات السلاح والاشراف على متابعة البرامج والعقود وإدارة الجوانب التعاقدية والقانونية والمالية المتعلقة بالمشتريات وإدارة البرامج منذ مراحلها الأولى وحتى اكتمالها وتسليمها.


"Edge "

تجمع أكثر من 25 كيان ضمن خمس قطاعات أساسية، تشمل المنصات والأنظمة، والصواريخ والأسلحة، وتكنولوجيا الفضاء والأمن السيبراني، والتجارة ودعم المهام .​

​



[الجراح]

منظومة قتل صعب من إنتاج ايدج
​

G-70
​

يمكن دمجة بعد تعديل ليناسب منظومة قتل صعب​



[باحث علمي]

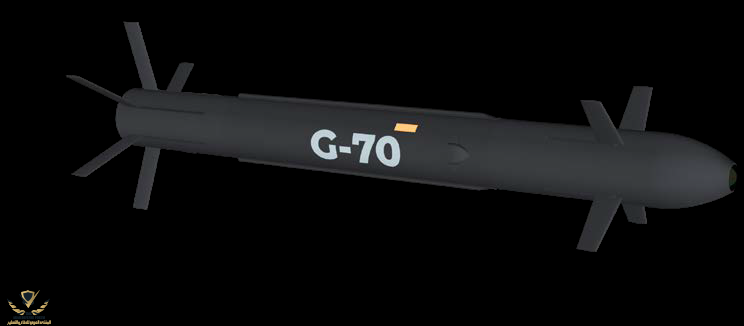

G-70
​

مشاهدة المرفق 766083

يمكن دمجة بعد تعديل ليناسب منظومة قتل صعب​

او يطور ليعتمد اسلوب ال Soft Kill بدل ال Hard Kill عن طريق رفع طاقه الاشعاع للرادار لاقصى حد تسمح به التكنولوجيا بحيث تتداخل موجاته مع الكترونيات ال ATGMs و FPVs وحتى ATs الكتفيه... وبذلك نتخلص من نقاط ضعف عملياتيه ولوجستيه عديده يعاني منها ال Hard Kill من الفتره الزمن " القاتله " لاعاده التقليم الذخيره وزمن الاستجابه والمسافه الدنيا والاسلوب الميكانيكي بشكل عام الذي يعتمده ال Hard Kill وبمقدمتهم نظامي ال Trophy و Iron Fist ... خاصة بالمناطق الحضريه والاشتباك القريب.

عموما لا يوجد نظام كامل ومع تاكد خطورة الدرونات والاسلحه الموجهه بالمعارك الحديثه لابد من تامين حماية ذاتيه عمليه لاصول بريه مهمه وماكثرها ليست الدبابه فقط وانما والمدفعيه بانواعها ومعدات الحرب الالكترونيه والمركبات وووو وعليه لابد الخروج بنظام حمايه ذاتي عملي اقل مايكون هجيني Soft and Hard kill اضافه لتعزيز الرادار بكاشف كهروحراري EO/IIR يدعم كشف الرادار.

المهمه ليست سهله اطلاقا ولكن ليست مستحيله.

@الصباح
@Saudi silent



[الجراح]

عن طريق رفع طاقه الاشعاع للرادار لاقصى حد تسمح به التكنولوجيا بحيث تتداخل موجاته

مرعبة اذا هاجمت بغزارة



[باحث علمي]

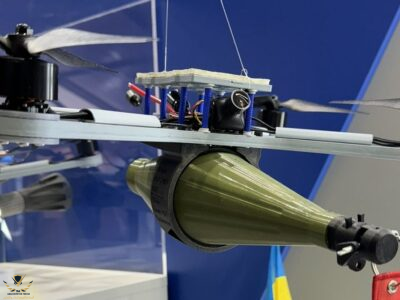

مرعبة اذا هاجمت بغزارة


مشاهدة المرفق 766147​

نعم مرعبه! خاصة السيناريو الثاني ادناه، وعليه لابد من استجابه الكترونيه (بسرعة الضوء وبجميع الاتجاهات) وليس ميكانيكيه كما هو الحال بانظمة ال Hard Kill المعروفه... الدرونات كارثه لمن يستغلها بشكل صحيح ولكن التقنية تقدمت ايضا فلابد من استغلالها لاقصى حد لحماية الاصول المدنيه والعسكريه والاقتصاديه.



[الجراح]

نعم مرعبه! خاصة السيناريو الثاني ادناه، وعليه لابد من استجابه الكترونيه (بسرعة الضوء وبجميع الاتجاهات)

نظريا سهل والتصدى (بسرعة الضوء وبجميع الاتجاهات) صعب جدا ​

والدرونات كارثه لمن يستغلها بشكل صحيح ولكن التقنية تقدمت ايضا فلابد من استغلالها لاقصى حد لحماية الاصول المدنيه والعسكريه والاقتصاديه.

الحذر من الزج بالمدرعات في حرب المدن والحذر من الكمائن اسلم لتفادي المسيرات البسيطة دمج نظم رفع طاقه الاشعاع للرادار ممتاز لكن مكلف وليس مضمون 100 بالمائة ​



[الصباح]

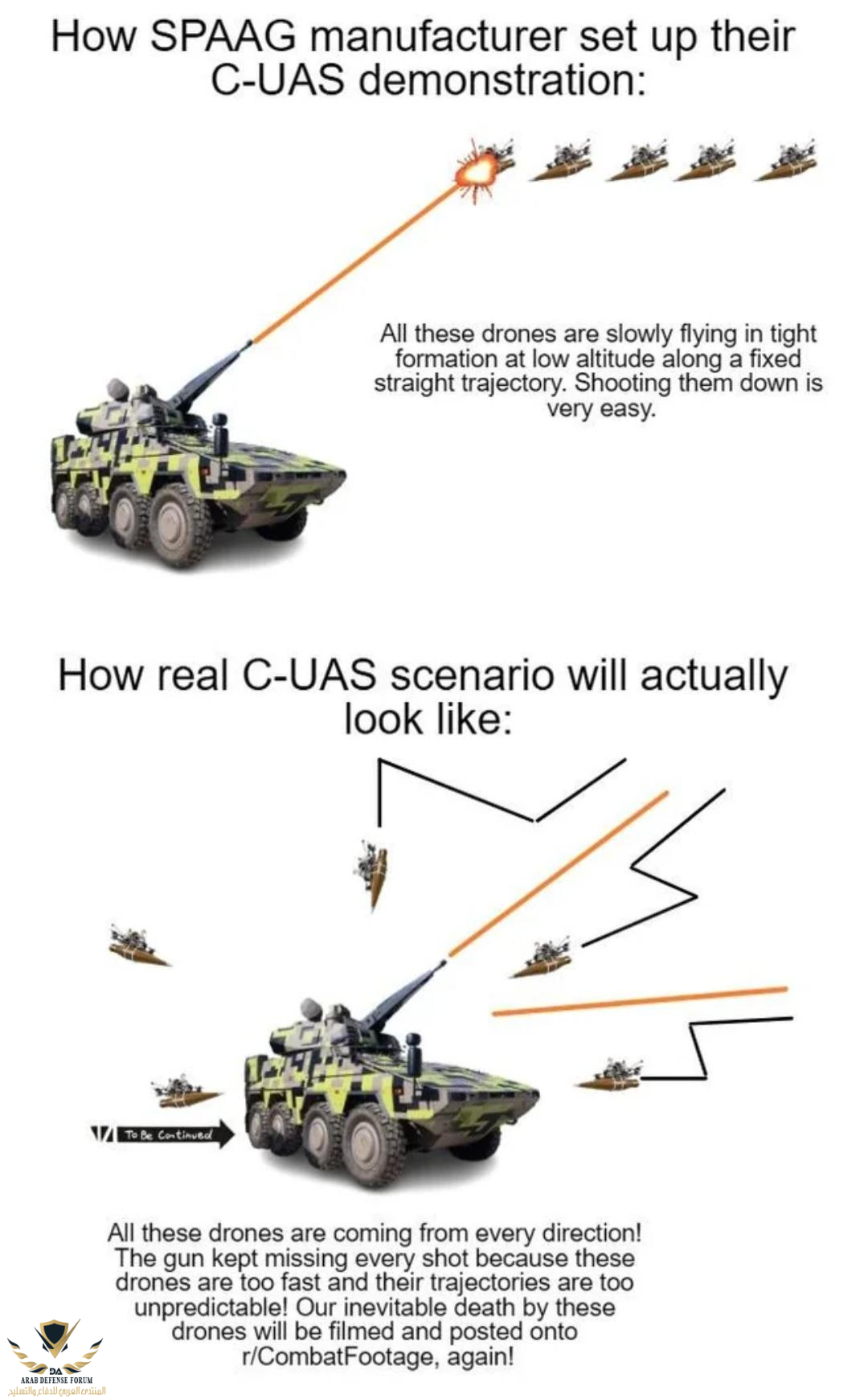

نعم مرعبه! خاصة السيناريو الثاني ادناه، وعليه لابد من استجابه الكترونيه (بسرعة الضوء وبجميع الاتجاهات) وليس ميكانيكيه كما هو الحال بانظمة ال Hard Kill المعروفه... الدرونات كارثه لمن يستغلها بشكل صحيح ولكن التقنية تقدمت ايضا فلابد من استغلالها لاقصى حد لحماية الاصول المدنيه والعسكريه والاقتصاديه.​

مشاهدة المرفق 766148

نظريا سهل والتصدى (بسرعة الضوء وبجميع الاتجاهات) صعب جدا



الحذر من الزج بالمدرعات في حرب المدن والحذر من الكمائن اسلم لتفادي المسيرات البسيطة دمج نظم رفع طاقه الاشعاع للرادار ممتاز لكن مكلف وليس مضمون 100 بالمائة ​

البروشور موضح فيه استخدامات الرادار

قتل صعب
وقتل سهل

واستخدامات اخرى

حرفيا راح يستخدم في كل الآليات
حسب اعتقادي​



[باحث علمي]

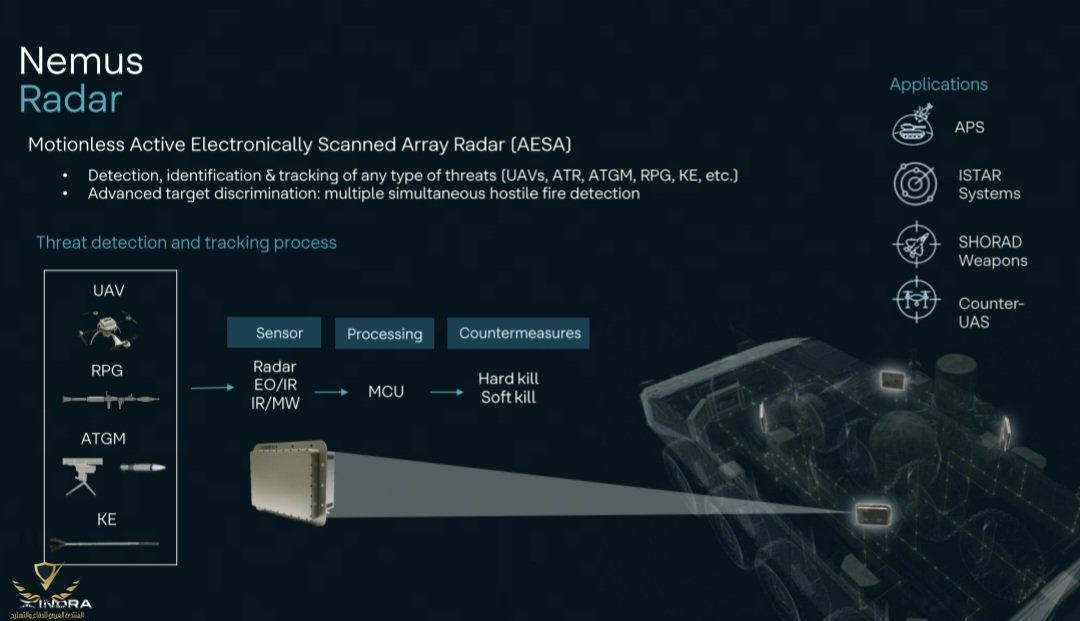

البروشور موضح فيه استخدامات الرادار
مشاهدة المرفق 766156

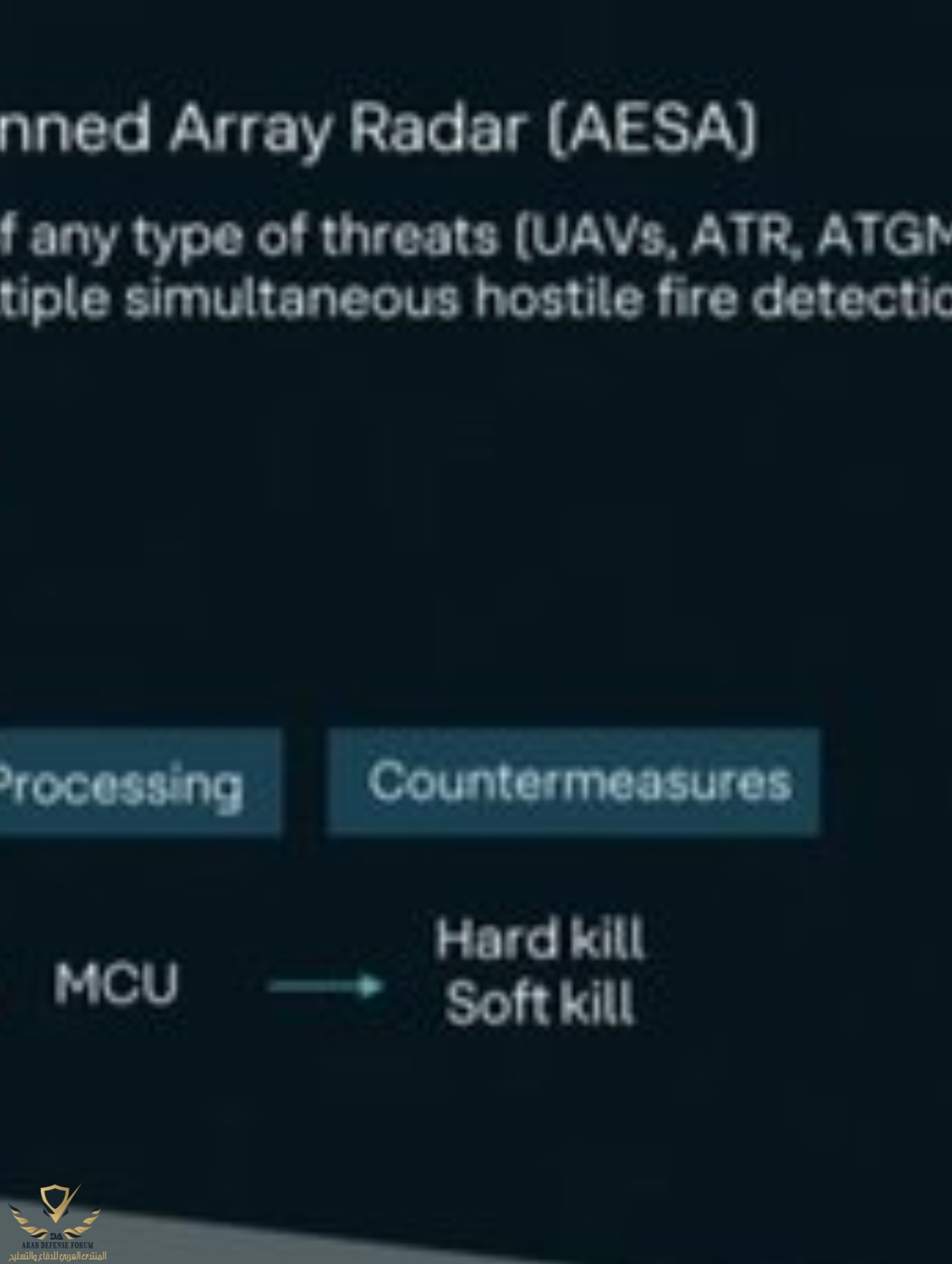

قتل صعب
وقتل سهل
مشاهدة المرفق 766154

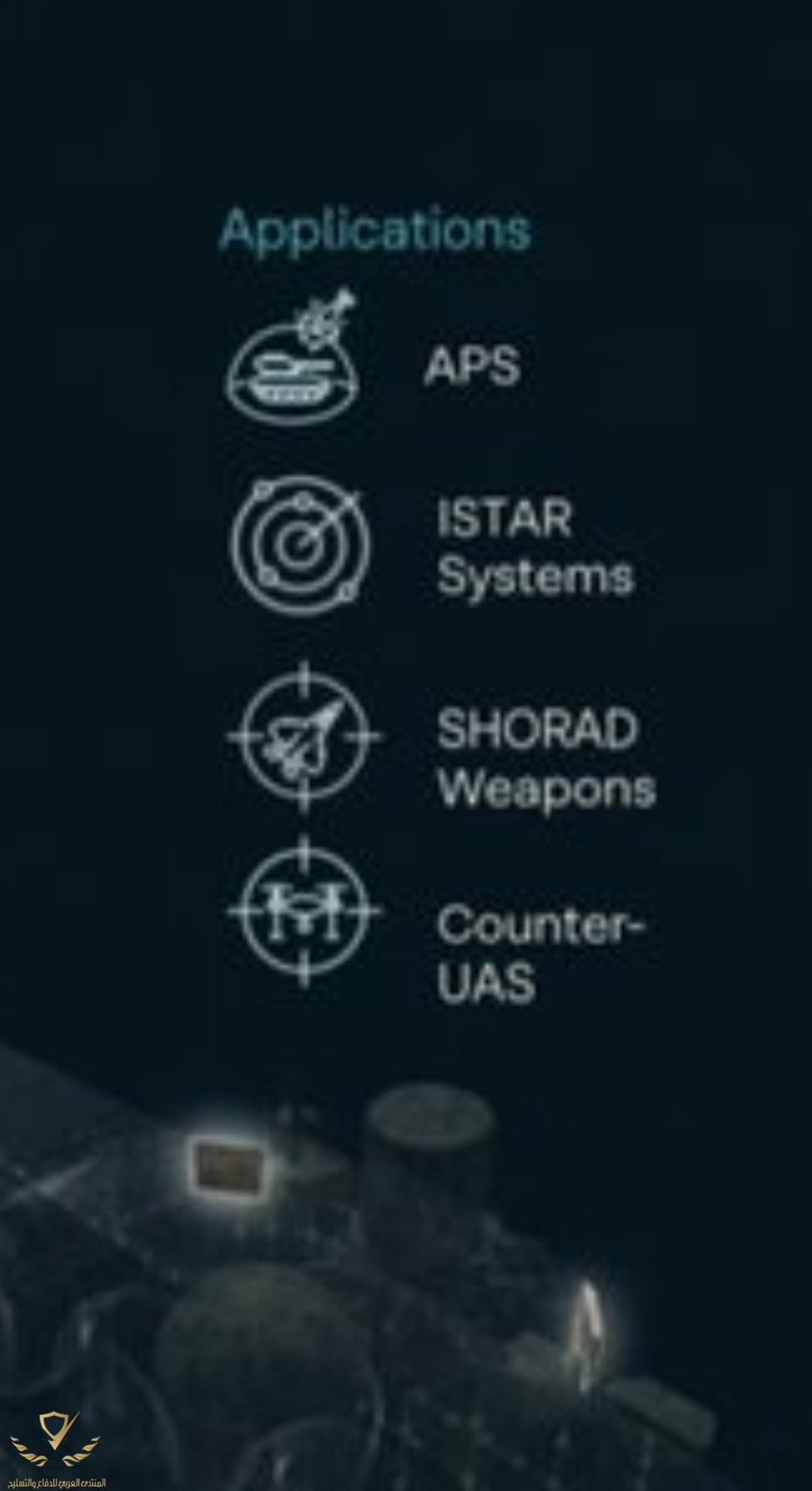

واستخدامات اخرى
مشاهدة المرفق 766155
حرفيا راح يستخدم في كل الآليات
حسب اعتقادي​

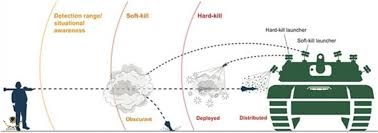

اذا كان المخطط اعتماد الاسلوبين معا : قتل صعب وسهل فهذا الافضل وهو المقصود ، مشكور اخي على التنويه، بحيث اذا فشل الاول فالثاني يتصدى وبالعكس وحسب طبيعة التهديد:

اخي @الجراح ، مسالة التصدى (بسرعة الضوء وبجميع الاتجاهات) صعب جدا ... كلام سليم ولكن التقنيه موخرا تطورت اخي ولكنها لم تاخذ حقها كما بالاستخدام المدني (السيارات ذاتيه التحكم الكامل) ... سابقا كانت التقنيات تظهر بالمجال الدفاعي ثم للمدني الان الامور اصبحت ببعض المجالات بالعكس .

معالجات نفيديا التي تتعامل مع الفديوات ( الصور الراداريه والكاميرات الحراريه المنتشره بالعشرات بالسيارات الحديثه بالزمن الحقيقي مثالا) والتي تمثل كم هائل من البيانات اللحظيه.. نفس الشي ممكن ان يطبق على نظام الكشف والاعتراض الالكتروني بتوزيع 4 رادارات على الزوايا للمدرعه او الدبابه كما باسلوب التروفي ( رادارات الايسا باريحيه تغطي 90 درجه افقي ولحد 70 درجه عمودي مع ميلانها 10 - 15 درجات للاعلى فانها ستغطي الاتجاه العمودي بالكامل ... وعندها تتشكل اشبه بالقبه الكهرومغناطيسيه الكامله كشفا واعتراضا واترك المعالجه لمعالجات نفيديا لتحقيق الاستجابه "بالزمن الحقيقي" ... يبقى فقط المعضله الحقيقيه بتامين قوة اشعاع المايكرويف الكافي للاعتراض والذي يعتمد على مضخمات الاشاره بالدرجه الاساس والتى تتضاعف قوتها تقريبا كل عام! صحيح تكلفتها عاليه ( اغلى وحدات الرادار ) اذا زادت عددها كثيرا ولكن ليس المطلوب مدى اعتراض بالكيلومترات وانما عشرات او بضع مئات الامتار كافي للمهمه. وبذلك نحن نتكلم عن عدد محدود من وحدات High Power Amplifiers بتقنية ال GaN وليس مئات منها كحال الرادار عالي الاشعاع الكبير.

عمل ال Shielding لحماية الالكترونيات ضد المايكرويف لن ينفع بالكامل مدام عندك اشعاع "متغير بالتردادات" هذه سر المهنه اعطيتك يستغل اي ثغره للاختراق ومااكثرهم بالدرون او الصاروخ.

الاصول المهمه تستحق الاستثمار وتعزيزها خاصة اذا تكلمنا عن دبابه قد يصل سعر بعضها ل 15 - 20 مليون دولار ماعدا المعدات الثمنيه من راجمات صواريخ مكلفه وغيرها.



[باحث علمي]

البروشور موضح فيه استخدامات الرادار
مشاهدة المرفق 766156
قتل صعب
وقتل سهل
مشاهدة المرفق 766154
واستخدامات اخرى
مشاهدة المرفق 766155
حرفيا راح يستخدم في كل الآليات
حسب اعتقادي​

عين الصواب !!! الدرونات الصغيره زاد وسيزداد مداهم واستقلاليتهم بالملاحه والتوجيه الذاتي ،، وصلوا لعشرات الكيلومترات وعليه فلن يسلم منهم اصل فلابد من تعميم المنظومه على اكبر قدر من الاليات وحتى الاصول الثابته للقوات البريه ... زيادة كمية الانتاج يقلل تكلفة المنظومه الواحده.



[الجراح]

البروشور موضح فيه استخدامات الرادار

قتل صعب
وقتل سهل
​

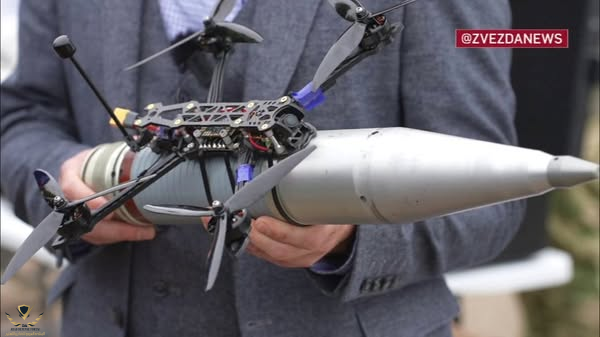

لايؤمن شرها يمكن اطلاقها من الخنادق والحفر الارضية والطيران المنخفض محمولة

بالالغام ارضية وضرب نقاط مثل جنزير الدبابة بغية تعطيلها


​
