تورنيدو اعصار قادم من السماء

[فيـصل]

تورنيدوا اعصار قادم من السماء
Tornado is a hurricane coming from the sky

مقدمة :

طائرة تورنيدو (Panavia Tornado) هي طائرة مقاتلة متعددة المهام، تم تطويرها بشكل مشترك من قبل المملكة المتحدة وألمانيا وإيطاليا في إطار مشروع "بانافيا" (Panavia). تم تصميم الطائرة لتلبي احتياجات القوات الجوية في الدول الثلاث، حيث تم استخدامها في مهام متعددة مثل الهجوم الأرضي، الاستطلاع، والاعتراض الجوي. دخلت الطائرة الخدمة في أواخر السبعينيات ولا تزال تُستخدم في بعض القوات الجوية حتى اليوم.

​

​

---

1. التصميم والتطوير

• المشروع : بدأ تطوير طائرة التورنيدو في الستينيات كرد على الحاجة إلى طائرة قادرة على تنفيذ مهام متعددة في ظروف قتالية مختلفة .​
• الشركات المشاركة :

  • المملكة المتحدة : British Aircraft Corporation (BAC).​
  • ألمانيا : Messerschmitt-Bölkow-Blohm (MBB).​
  • إيطاليا : Aeritalia.​
• أول طيران : 14 أغسطس 1974.​
• دخول الخدمة : 1979.​

​

---

2. الخصائص الفنية :

المعيار​	التفاصيل​
الطاقم​	2 (طيار ومساعد طيار/ملاح)​
الطول​	16.72 متر​
الجناحين​	13.91 متر (ممتد بالكامل)، 8.60 متر (مطوي)​
الارتفاع​	5.95 متر​
الوزن الفارغ​	13,890 كجم​
الوزن الإجمالي​	28,000 كجم​
المحركات​	2 × Turbo-Union RB199​
السرعة القصوى​	2,417 كم/ساعة (ماك 2.2)​
المدى​	1,390 كم (مع حمولة قتالية كاملة)​
سقف التحليق​	15,240 متر​
التسليح​	مدفع 27 ملم، صواريخ جو-جو، صواريخ جو-أرض، قنابل ذكية، وقنابل تقليدية.​

​

​	1​	2​	3​	4​	5​	6​	7​	8​	9​	10​	11​	​
1,000 رطل من قنابل GP Mk.I​	​	​	​	1​	1​	​	1​	1​	​	​	​	​
1,000 رطل من قنابل H.E. M.C. Mk.13​	​	​	1, 2​	1 ، 2‡​	1 ، 2‡ *​	1*‡​	1 ، 2‡ *​	1 ، 2‡​	1, 2​	​	​	​
1,000 رطل قنابل H.E. M.C. Mk.13 رقم 117​	​	​	1, 2​	1 ، 2‡​	1 ، 2‡ *​	1*‡​	1 ، 2‡ *​	1 ، 2‡​	1, 2​	​	​	​
1,000 رطل من قنابل LDGP Mk 83​	​	​	1, 2​	1 ، 2‡​	1 ، 2‡ *​	1*‡​	1 ، 2‡ *​	1 ، 2‡​	1, 2​	​	​	​
546 كجم من طراز Mk.13​	​	​	1†​	1†​	​	1*†‡​	​	​	1†*​	​	​	​
404 كجم قنبلة PGM 500​	​	​	1​	1*​	​	​	​	1*​	1​	​	​	​
1,060 كجم قنبلة PGM 2000​	​	​	1​	1*​	​	​	​	1*​	1​	​	​	​
2,000 رطل من قنابل GBU-24 Paveway III​	​	​	​	1 * †​	​	​	​	​	​	​	​	​
صواريخ AIM-9L Sidewinder​	​	1​	​	​	​	​	​	​	​	1​	​	​
إجراءات مضادة من العيار الكبير​	28​	​	​	​	​	​	​	​	​	​	28​	​
شرائح تشويش من عيار كبير​	600​	​	​	​	​	​	​	​	​	​	600​	​
جراب استهداف TIALD​	​	​	​	​	​	​	​	1†​	​	​	​	​
330 جالون خزانات إسقاط​	​	​	1​	​	​	​	​	​	1​	​	​	​

​

---



[فيـصل]

3. الأنواع الرئيسية

النوع​	الوصف​
تورنيدو GR1​	نسخة الهجوم الأرضي، تستخدمها القوات الجوية الملكية البريطانية.​
تورنيدو IDS​	نسخة متعددة المهام، تستخدمها ألمانيا وإيطاليا.​
تورنيدو ECR​	نسخة مخصصة للحرب الإلكترونية وقمع الدفاعات الجوية.​
تورنيدو ADV​	نسخة الاعتراض الجوي، مصممة للدفاع الجوي.​

​

Tornado GR1 ​

​

Tornado IDS ​

​

Tornado ECR ​

​

Tornado ADF ​

​

---

4. المهام القتالية :

الهجوم الأرضي: تم استخدام التورنيدو في حرب الخليج (1991) لضرب أهداف استراتيجية في العراق.​

• الحرب الإلكترونية: نسخة ECR تم استخدامها لقمع أنظمة الدفاع الجوي.​
• الاستطلاع: تم تجهيز بعض الطائرات بكاميرات وأجهزة استشعار للاستطلاع الجوي.​
• الاعتراض الجوي: نسخة ADV تم استخدامها للدفاع الجوي في أوروبا.​

بريمستون هو صاروخ هجومي أرضي يُطلق من الأرض أو الجو طورته شركة إم بي دي إيه البريطانية لصالح القوات الجوية الملكية البريطانية. كان الغرض منه في الأصل هو " إطلاق النار والنسيان " ضد التشكيلات الضخمة من الدروع المعادية، باستخدام باحث راداري نشط بموجة ملليمترية (mmW) لضمان الدقة حتى ضد الأهداف المتحركة.

​

---

5. المقارنة مع طائرات أخرى :

​

المعيار​	تورنيدو​	F-15E Strike Eagle​	Su-24 Fencer​
السرعة القصوى​	2,417 كم/ساعة​	2,650 كم/ساعة​	1,650 كم/ساعة​
المدى​	1,390 كم​	3,900 كم​	2,775 كم​
التسليح​	متنوع​	متنوع​	متنوع​
الدول المستخدمة​	المملكة المتحدة، ألمانيا، إيطاليا​	الولايات المتحدة​	روسيا​

​

---

6. الإنتاج والتقاعد :

• الإنتــــاج : تم إنتاج أكثر من 900 طائرة بين 1979 و1998.​
• التقاعد : بدأت بعض الدول بتقاعد الطائرة واستبدالها بطائرات أكثر تطوراً مثل يوروفايتر تايفون وF-35 Lightning II.​

​

---

7. المصادر :

1. كتب:

   • "Tornado: The Operational History" by Michael Napier.​
   • "Panavia Tornado: Multi-Role Combat Aircraft" by Andy Evans.​
2. مواقع إلكترونية:

   • Royal Air Force Official Website​
   • Luftwaffe Official Website​
3. فيديوهات:

   • قناة "Military Aviation History" على YouTube.​

---

​

القوات الجوية الملكية السعودية

​

9. خاتمة :

طائرة التورنيدو تعتبر واحدة من أكثر الطائرات المقاتلة نجاحاً في التاريخ العسكري الحديث، حيث جمعت بين التصميم المتقدم والقدرة على تنفيذ مهام متنوعة في ظروف قتالية صعبة. على الرغم من تقاعدها التدريجي، إلا أن إرثها لا يزال حاضراً في تاريخ الطيران العسكري.

​

---

إنتهى


إهداء خاص للمبدع @Tornado.sa



[فيـصل]



[Saudi silent]

معشوقتي التي تحمل تسليح حتى بعض المقاتلات الحديثة في منطقتنا لا تحمله.
ولا داعي للحديث عن قدرتها الفائقة في التحليق المنخفض


ستخرج قريبًا من الخدمة للأسف.​



[فيـصل]

معشوقتي التي تحمل تسليح حتى بعض المقاتلات الحديثة في منطقتنا لا تحمله.
ولا داعي للحديث عن قدرتها الفائقة في التحليق المنخفض


ستخرج قريبًا من الخدمة للأسف.​

كلما كبرت ازدادت جمالاً​



[Pre-Med]

تورنيدوا اعصار قادم من السماء
Tornado is a hurricane coming from the sky



مشاهدة المرفق 756729​

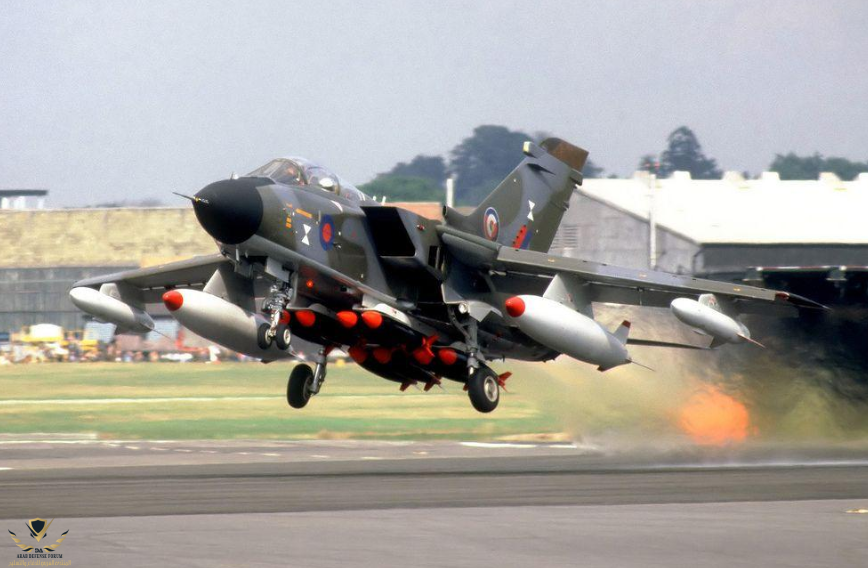

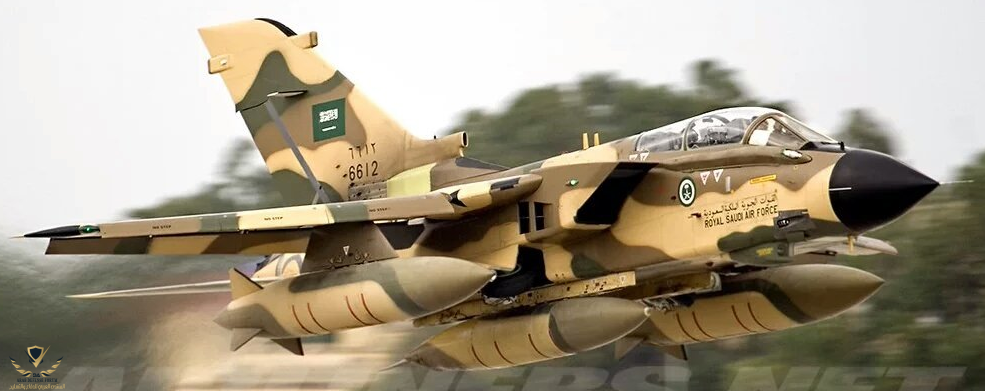

طائرة تورنيدو (Panavia Tornado) هي طائرة مقاتلة متعددة المهام، تم تطويرها بشكل مشترك من قبل المملكة المتحدة وألمانيا وإيطاليا في إطار مشروع "بانافيا" (Panavia). تم تصميم الطائرة لتلبي احتياجات القوات الجوية في الدول الثلاث، حيث تم استخدامها في مهام متعددة مثل الهجوم الأرضي، الاستطلاع، والاعتراض الجوي. دخلت الطائرة الخدمة في أواخر السبعينيات ولا تزال تُستخدم في بعض القوات الجوية حتى اليوم.

​

مشاهدة المرفق 756733

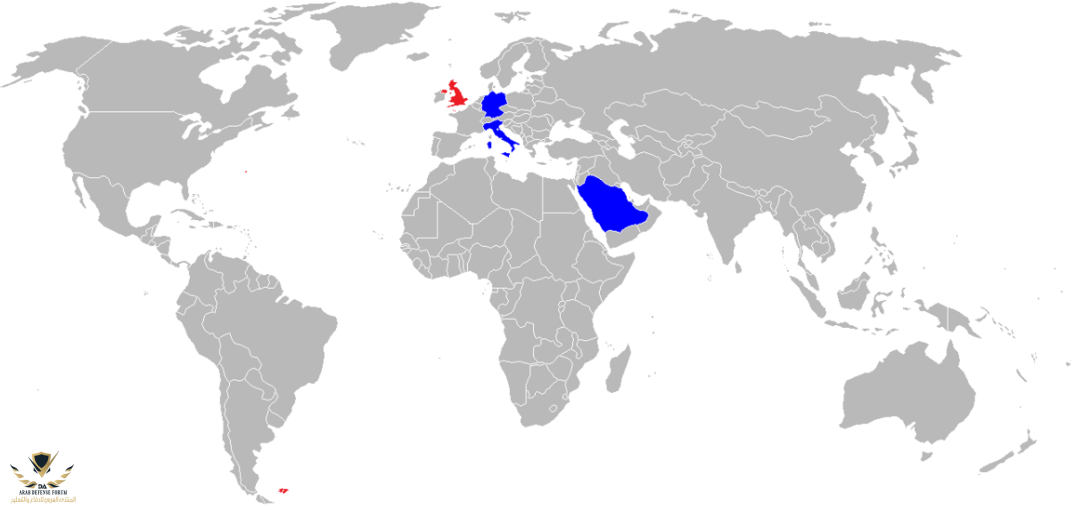

مشاهدة المرفق 756740​

​

---

• المشروع : بدأ تطوير طائرة التورنيدو في الستينيات كرد على الحاجة إلى طائرة قادرة على تنفيذ مهام متعددة في ظروف قتالية مختلفة .​
• الشركات المشاركة :

  • المملكة المتحدة : British Aircraft Corporation (BAC).​
  • ألمانيا : Messerschmitt-Bölkow-Blohm (MBB).​
  • إيطاليا : Aeritalia.​
• أول طيران : 14 أغسطس 1974.​
• دخول الخدمة : 1979.​

مشاهدة المرفق 756741
مشاهدة المرفق 756747

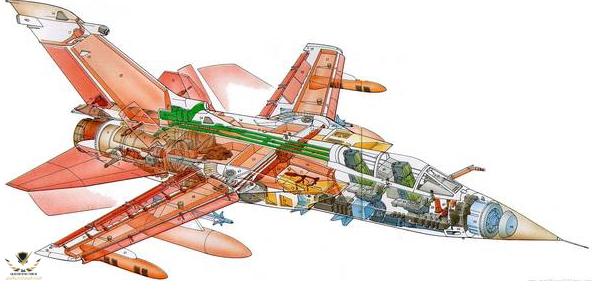

مشاهدة المرفق 756751​

---

المعيار​	التفاصيل​
الطاقم​	2 (طيار ومساعد طيار/ملاح)​
الطول​	16.72 متر​
الجناحين​	13.91 متر (ممتد بالكامل)، 8.60 متر (مطوي)​
الارتفاع​	5.95 متر​
الوزن الفارغ​	13,890 كجم​
الوزن الإجمالي​	28,000 كجم​
المحركات​	2 × Turbo-Union RB199​
السرعة القصوى​	2,417 كم/ساعة (ماك 2.2)​
المدى​	1,390 كم (مع حمولة قتالية كاملة)​
سقف التحليق​	15,240 متر​

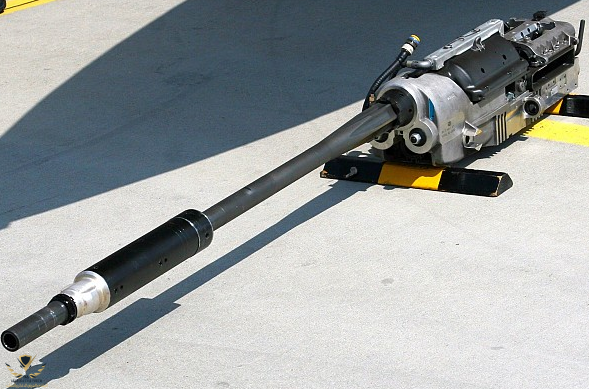

التسليح​	مدفع 27 ملم، صواريخ جو-جو، صواريخ جو-أرض، قنابل ذكية، وقنابل تقليدية.​

مشاهدة المرفق 756947
مشاهدة المرفق 756953

​

​	1​	2​	3​	4​	5​	6​	7​	8​	9​	10​	11​	​
1,000 رطل من قنابل GP Mk.I​	​	​	​	1​	1​	​	1​	1​	​	​	​	​
1,000 رطل من قنابل H.E. M.C. Mk.13​	​	​	1, 2​	1 ، 2‡​	1 ، 2‡ *​	1*‡​	1 ، 2‡ *​	1 ، 2‡​	1, 2​	​	​	​
1,000 رطل قنابل H.E. M.C. Mk.13 رقم 117​	​	​	1, 2​	1 ، 2‡​	1 ، 2‡ *​	1*‡​	1 ، 2‡ *​	1 ، 2‡​	1, 2​	​	​	​
1,000 رطل من قنابل LDGP Mk 83​	​	​	1, 2​	1 ، 2‡​	1 ، 2‡ *​	1*‡​	1 ، 2‡ *​	1 ، 2‡​	1, 2​	​	​	​
546 كجم من طراز Mk.13​	​	​	1†​	1†​	​	1*†‡​	​	​	1†*​	​	​	​
404 كجم قنبلة PGM 500​	​	​	1​	1*​	​	​	​	1*​	1​	​	​	​
1,060 كجم قنبلة PGM 2000​	​	​	1​	1*​	​	​	​	1*​	1​	​	​	​
2,000 رطل من قنابل GBU-24 Paveway III​	​	​	​	1 * †​	​	​	​	​	​	​	​	​
صواريخ AIM-9L Sidewinder​	​	1​	​	​	​	​	​	​	​	1​	​	​
إجراءات مضادة من العيار الكبير​	28​	​	​	​	​	​	​	​	​	​	28​	​
شرائح تشويش من عيار كبير​	600​	​	​	​	​	​	​	​	​	​	600​	​
جراب استهداف TIALD​	​	​	​	​	​	​	​	1†​	​	​	​	​
330 جالون خزانات إسقاط​	​	​	1​	​	​	​	​	​	1​	​	​	​

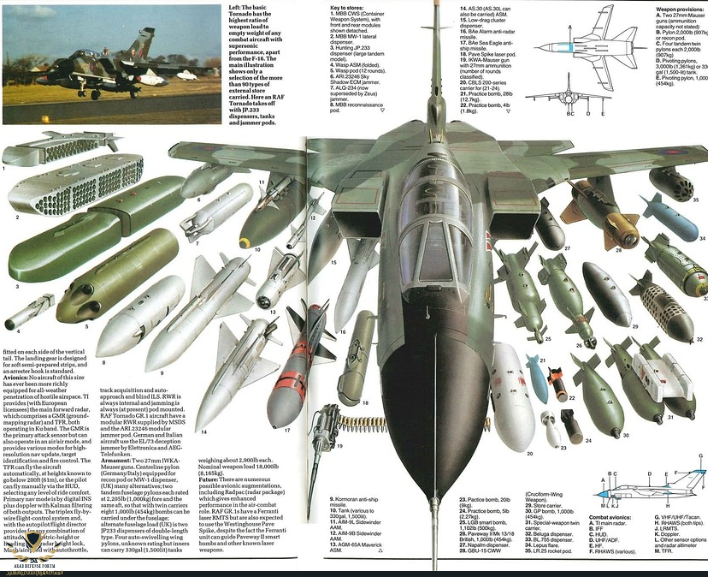

مشاهدة المرفق 756962

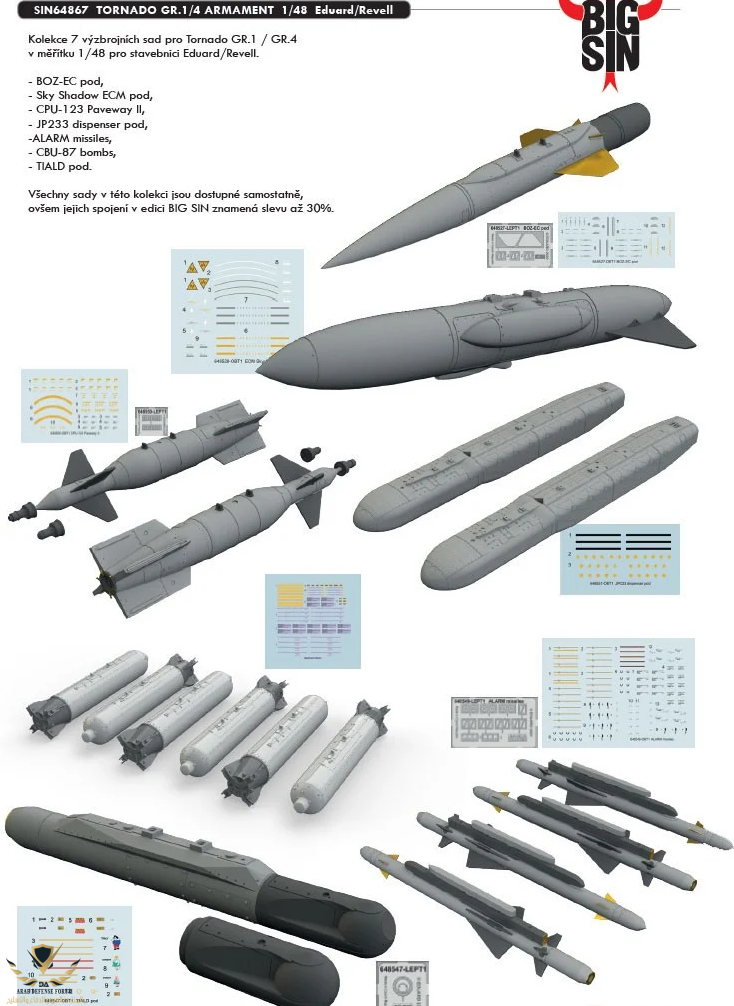

مشاهدة المرفق 756985
مشاهدة المرفق 756991
​

---

تحفه فنية بتسليحها وتحليقها المنخفض



[آل قطبي الحسني]

هل التايفون بديل لها في القصف الارضي



[فيـصل]

هل التايفون بديل لها في القصف الارضي

نعم وخاصة ان التايفون طائرة متعددة المهام

https://defense-arab.com/vb/threads/197931/post-5784195

​



[Tornado.sa]

​

النوع​	الوصف​
تورنيدو GR1​	نسخة الهجوم الأرضي، تستخدمها القوات الجوية الملكية البريطانية.​
تورنيدو IDS​	نسخة متعددة المهام، تستخدمها ألمانيا وإيطاليا.​
تورنيدو ECR​	نسخة مخصصة للحرب الإلكترونية وقمع الدفاعات الجوية.​
تورنيدو ADV​	نسخة الاعتراض الجوي، مصممة للدفاع الجوي.​

​

Tornado GR1 ​

​

Tornado IDS ​

​

Tornado ECR ​

​

Tornado ADF ​

مشاهدة المرفق 757016
​

---

​

الهجوم الأرضي: تم استخدام التورنيدو في حرب الخليج (1991) لضرب أهداف استراتيجية في العراق.​

• الحرب الإلكترونية: نسخة ECR تم استخدامها لقمع أنظمة الدفاع الجوي.​

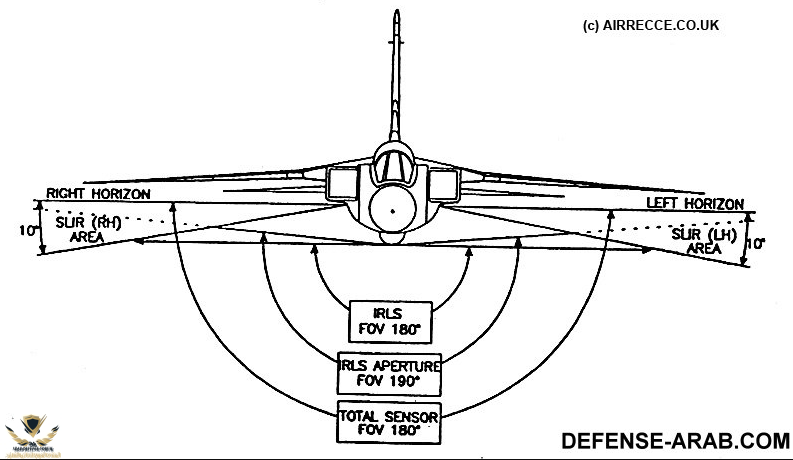

• الاستطلاع: تم تجهيز بعض الطائرات بكاميرات وأجهزة استشعار للاستطلاع الجوي.​
• الاعتراض الجوي: نسخة ADV تم استخدامها للدفاع الجوي في أوروبا.​

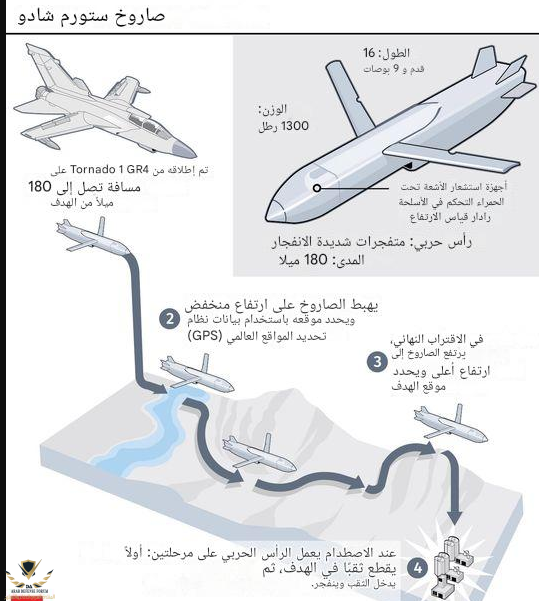

مشاهدة المرفق 757003

مشاهدة المرفق 757005

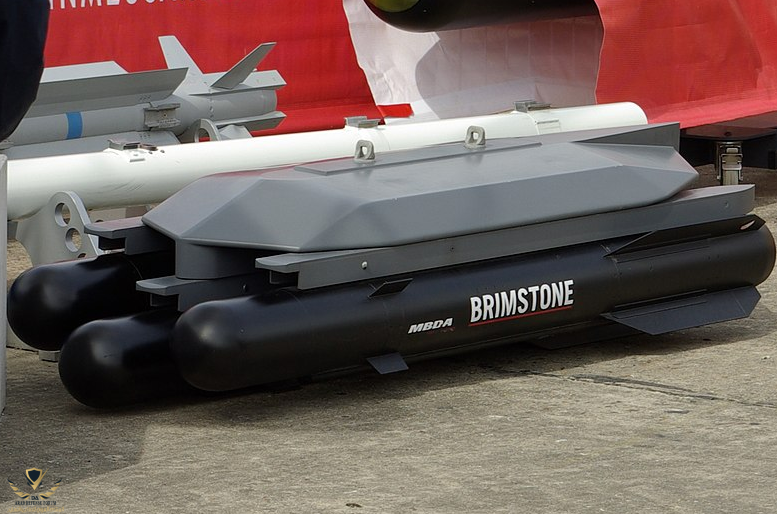

بريمستون هو صاروخ هجومي أرضي يُطلق من الأرض أو الجو طورته شركة إم بي دي إيه البريطانية لصالح القوات الجوية الملكية البريطانية. كان الغرض منه في الأصل هو " إطلاق النار والنسيان " ضد التشكيلات الضخمة من الدروع المعادية، باستخدام باحث راداري نشط بموجة ملليمترية (mmW) لضمان الدقة حتى ضد الأهداف المتحركة.

مشاهدة المرفق 757010
مشاهدة المرفق 757013

مشاهدة المرفق 757015
​

---

​

​

المعيار​	تورنيدو​	F-15E Strike Eagle​	Su-24 Fencer​
السرعة القصوى​	2,417 كم/ساعة​	2,650 كم/ساعة​	1,650 كم/ساعة​
المدى​	1,390 كم​	3,900 كم​	2,775 كم​
التسليح​	متنوع​	متنوع​	متنوع​
الدول المستخدمة​	المملكة المتحدة، ألمانيا، إيطاليا​	الولايات المتحدة​	روسيا​

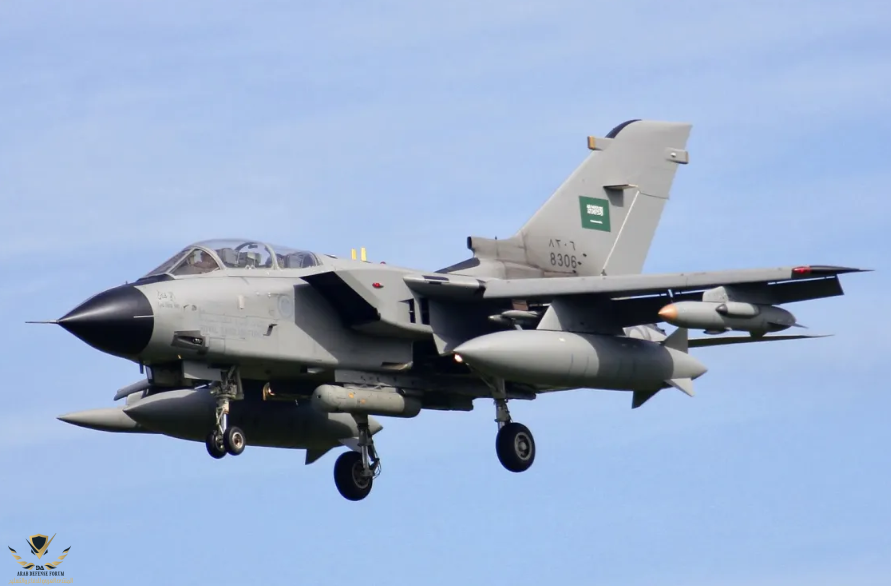

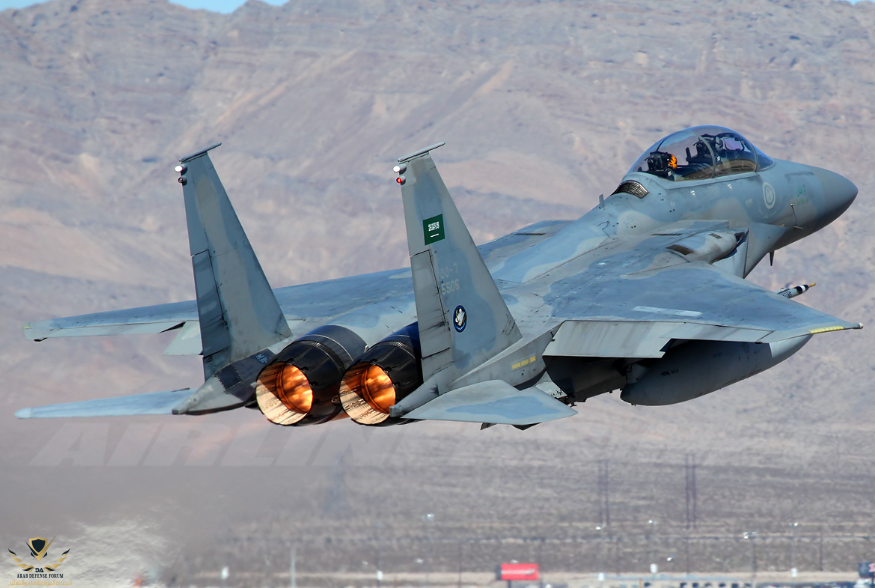

مشاهدة المرفق 757006مشاهدة المرفق 757007مشاهدة المرفق 757009​

​

---

​

• الإنتــــاج : تم إنتاج أكثر من 900 طائرة بين 1979 و1998.​
• التقاعد : بدأت بعض الدول بتقاعد الطائرة واستبدالها بطائرات أكثر تطوراً مثل يوروفايتر تايفون وF-35 Lightning II.​

​

---

​

1. كتب:

   • "Tornado: The Operational History" by Michael Napier.​
   • "Panavia Tornado: Multi-Role Combat Aircraft" by Andy Evans.​
2. مواقع إلكترونية:

   • Royal Air Force Official Website​
   • Luftwaffe Official Website​
3. فيديوهات:

   • قناة "Military Aviation History" على YouTube.​

---

​

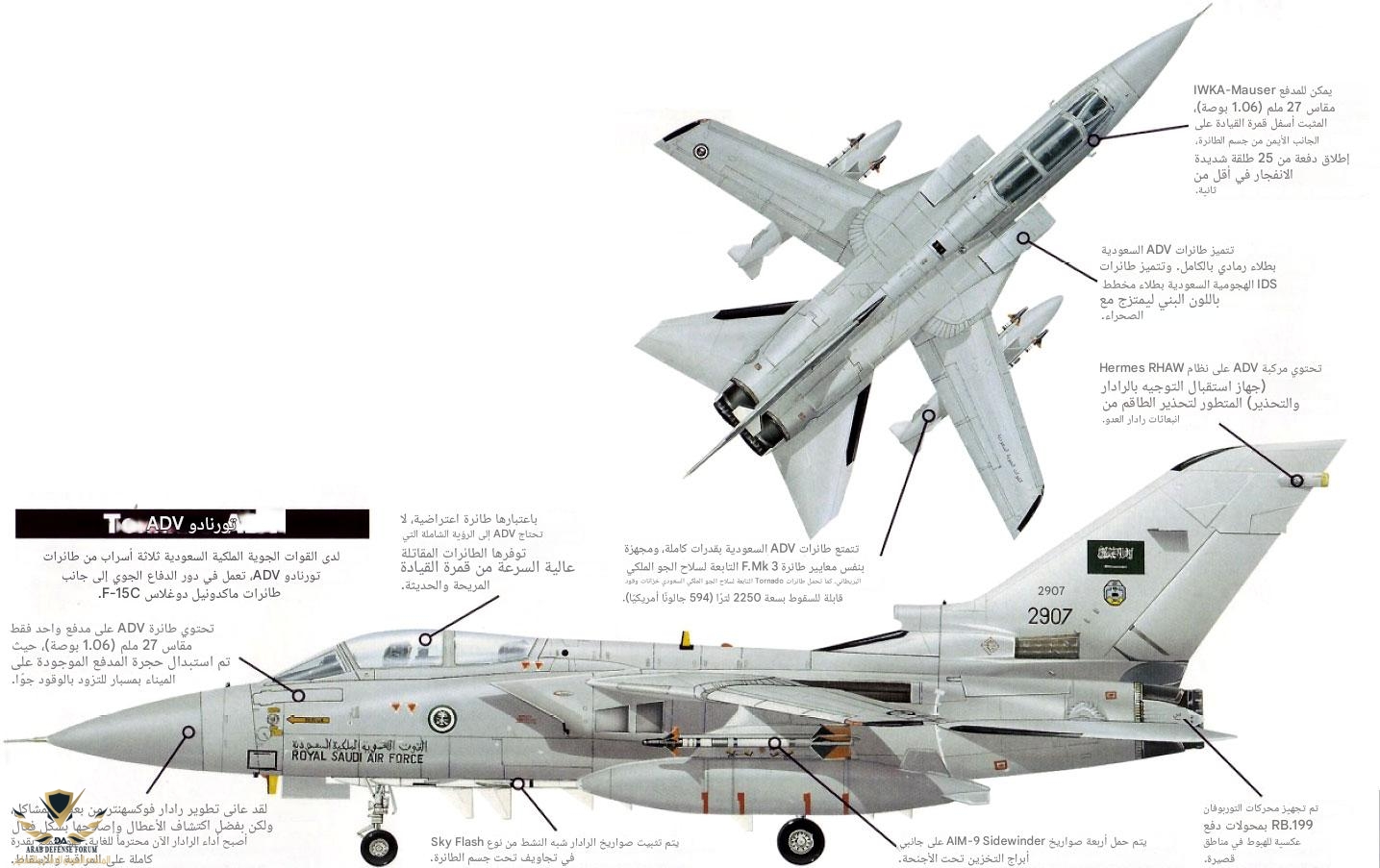

مشاهدة المرفق 757019









طائرة التورنيدو تعتبر واحدة من أكثر الطائرات المقاتلة نجاحاً في التاريخ العسكري الحديث، حيث جمعت بين التصميم المتقدم والقدرة على تنفيذ مهام متنوعة في ظروف قتالية صعبة. على الرغم من تقاعدها التدريجي، إلا أن إرثها لا يزال حاضراً في تاريخ الطيران العسكري.

​

---

إنتهى


إهداء خاص للمبدع @Tornado.sa



مشاهدة المرفق 757017​

ماشاء الله تبارك الله
يعجز اللسان عن وصف الإبداع والتنسيق الجميل وايضا المعلومات والتفاصيل في الموضوع.
الإهداء شرف ووسام على الصدر اتى من استاذ وخبير عسكري نتعلم منه . شكرا لك ​



[فيـصل]

ماشاء الله تبارك الله
يعجز اللسان عن وصف الإبداع والتنسيق الجميل وايضا المعلومات والتفاصيل في الموضوع.
الإهداء شرف ووسام على الصدر اتى من استاذ وخبير عسكري نتعلم منه . شكرا لك ​

منك نتعلم



[ASH]

بدات الدول المالكه لها بوضع تاريخ لخروجها

من الخدمة واتوقع السعودية لن تكون استثناء

من هذه الدول واتوقع انها مابين 2030

و 2035 تكون خارجه من الخدمة بالسعوديه

خصوصاً اذا تم توقيع صفقة الدفعه الثانية

من التايفون …خدمة بلادي لاكثر من اربعين

عاماً ولكنها اصبحت مقاتله قديمه ولايمكنها

مجابهة التكنلوجيا الحديثه للمقاتلات الحديثة

وتطور الدفاع الجوي الحديث



[m2abuassi]

مبدع كعادتك أستاذي الكريم.
شكرا لموضوعك الجميل.



[العزيزي]

طائرة صعب ان تجد بديل لها في حمولتها والأهم قدراتها في التحليق المنخفض



[Tornado.sa]

يطربك صوت مقاتلة TORNADO

مقاتله لايمكن تعويضها​



[Saud06]

طائرة صعب ملئ الفراغ الذي ستخلقه بعد خروجها من الخدمه
