الرادار السعودي المخصص للدرونات "كاشف" SAR

[Saudi silent]

𒆙نظام كاشف رادار الفتحة التركيبية (Synthetic-aperture radar)𒆙

کاشف رادار يعمل بتقنية (SAR) خفيف الوزن ومقاوم للتشويش ومتعدد الأوضاع ومتعدد القنوات على نطاق X
لأغراض الاستخبارات والمراقبة والاستطلاع (ISR) فوق الماء واليابسة فهو يجمع بين المسح الميكانيكي
للهوائي والمسح الإلكتروني لشعاع الرادار لتوفير مراقبة لحظية واسعة النطاق

مع مجموعة من القدرات بدءًا من البحث بعيد المدى وحتى الكشف الاستثنائي عن الأهداف الصغيرة.
يمكن لـ كاشف اكتشاف الأهداف المتحركة وتتبعها وإسنادها جغرافيا بدءًا من المركبات سريعة الحركة
وحتى الأفراد الذين يسيرون على الأقدام يمتلك النظام تقنية تحديد الهدف المتحرك (DMTI)
بفضل المعالجة التكيفية (STAP) التي تم تمكينها بواسطة تقنية القنوات المتعددة.

𒆙 المميزات الرئيسة للنظام 𒆙 :

𒆙 التصوير الإبداعي واللحظي بواسطة تقنية (SAR)

𒆙 نظام الملاحة المدمج (INS)

𒆙 الحوسبة غير المتجانسة (FPGA, CPU, GPU)

𒆙 تصوير عالي الدقة Spotlight, strip)

𒆙 الكشف اللحظي (GMTI/DMTI/MMATI)

𒆙 التصوير الأرضي والمراقبة البحرية

𒆙 التصنيف المتقدم (ISAR)

دقه ارضيه 0.3 م
​

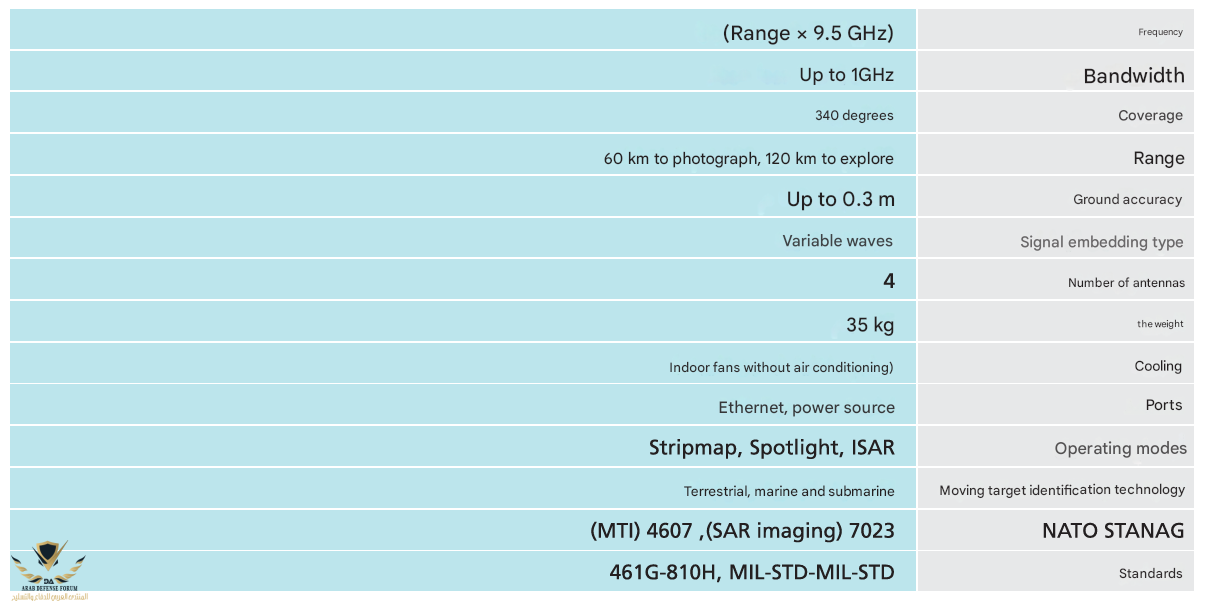

المواصفات الفنية​

​



[Saudi silent]

يشتهر مركز الأمير سلطان للبحوث الدفاعية PSDSARC بخبرته الواسعة في مجال الرادارات

بعد التجارب والاختبارات : الرادار السلبي (صامت) الى التصنيع وخدمة القوات السعودية​

الرادار AESA متعدد الوظائف MNR-100 من PSDSARC​

المنظومة الرادارية " راصد " من PSDSARC​

منظومة درع الوطن السعودية ​



[فيـصل]

مركز الأمير سلطان للبحوث الدفاعية كل يوم يبهرك بمنتج جديد



[سرحان]

رادار الفتحة المتكافئة (Synthetic Aperture
Radar - SAR

رادار الفتحة المتكافئة هو تقنية متقدمة تُستخدم في الاستشعار عن بُعد من خلال إرسال واستقبال إشارات رادارية. تُستخدم هذه التقنية بشكل واسع في التطبيقات العسكرية والمدنية، مثل المراقبة البيئية ورسم الخرائط

#كيفية العمل

1. الإرسال والاستقبال:
- يقوم الرادار بإرسال موجات رادارية نحو الهدف.
- تنعكس هذه الموجات عند اصطدامها بالسطوح المختلفة (مثل الأرض أو المباني) وتعود إلى الرادار

2. تحريك الرادار:
- بينما يتحرك الرادار في مسار محدد (مثل الطائرة أو القمر الصناعي)، يجمع البيانات من عدة مواقع.
- هذه الحركة تسمح بتكوين "فتحة تركيبية" أكبر من الفتحة الفعلية للرادار

3. المعالجة الرقمية:
- يتم معالجة البيانات المجمعة باستخدام تقنيات رقمية معقدة لتحسين جودة الصورة وتقليل الضوضاء.
- تُستخدم خوارزميات خاصة لدمج البيانات من مختلف الزوايا وتحويلها إلى صورة واحدة عالية الدقة

#المزايا

- دقة عالية:
يمكن لرادار الفتحة المتكافئة إنتاج صور بدقة عالية حتى في المسافات البعيدة.

- القدرة على العمل في ظروف صعبة:
لا يتأثر بظروف الطقس السيئة مثل الضباب أو الأمطار.

- التصوير الليلي:
يمكنه العمل في الليل كما في النهار

#التطبيقات

1. المراقبة العسكرية:

يُستخدم في جمع المعلومات الاستخبارية ورصد الأنشطة العسكرية.

2. رصد الكوارث:

يُساعد في تحليل الأضرار التي تسببها الكوارث الطبيعية مثل الزلازل والفيضانات.

3. المسح الجغرافي:

يُستخدم لرسم الخرائط وتحديد التغيرات في التضاريس.



[أحمد الزعري]

يشتهر مركز الأمير سلطان للبحوث الدفاعية PSDSARC بخبرته الواسعة في مجال الرادارات

بعد التجارب والاختبارات : الرادار السلبي (صامت) الى التصنيع وخدمة القوات السعودية​

الرادار AESA متعدد الوظائف MNR-100 من PSDSARC​

المنظومة الرادارية " راصد " من PSDSARC​

منظومة درع الوطن السعودية ​

هل التصنيع محلي بالكامل؟



[سرحان]

للاستزادة

Synthetic Aperture Radar (SAR) | NASA Earthdata

Background information on synthetic aperture radar, with details on wavelength and frequency, polarization, scattering mechanisms, and interferometry.

www-earthdata-nasa-gov.translate.goog



[Saudi silent]

هل التصنيع محلي بالكامل؟

- المملكة لديها معايير صارمة فيما يخص المنتج المحلي وهناك نسبة معينة لقبول المنتج
لذلك نعم , وحسب تصريح مسؤول في PSDSARC ان التصنيع محلي بالكامل
"كان يتحدث عن الرادار صامت واستغرق العمل عليه اكثر من 5 سنوات"

بعد التجارب والاختبارات : الرادار السلبي (صامت) الى التصنيع وخدمة القوات السعودية
الرادار السلبي السعودي " صامت "

- كذلك لديهم معامل PSATRI ومتعاونين مع MARS

- PSDSARC هو مركز ابحاث وتصميم وتصنيع متكامل ولديهم معامل ومعاهد خاصة بهم
وان كان هناك احتياج لقطع او مكونات فهناك مئات الشركات السعودية المتخصصة

​



[ابو ثامر]

هو الي مستخدم على حارس الاجواء ؟



[Saudi silent]

هو الي مستخدم على حارس الاجواء ؟

بالضبط ​



[يوسف 🗡🛡]

هل هو أبتكار مركز الأمير سلطان للبحوث الدفاعية PSDSARC..أم ترخيص من شركة أخري .....وماشاء الله علي مشاركات أخي
Saudi silent موفق إن شاء الله



[أحمد الزعري]

- المملكة لديها معايير صارمة فيما يخص المنتج المحلي وهناك نسبة معينة لقبول المنتج
لذلك نعم , وحسب تصريح مسؤول في PSDSARC ان التصنيع محلي بالكامل
"كان يتحدث عن الرادار صامت واستغرق العمل عليه اكثر من 5 سنوات"

بعد التجارب والاختبارات : الرادار السلبي (صامت) الى التصنيع وخدمة القوات السعودية
الرادار السلبي السعودي " صامت "

مشاهدة المرفق 754818

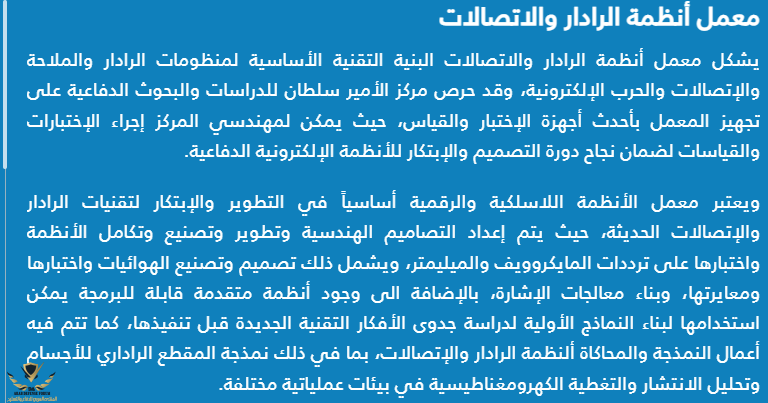

- كذلك لديهم معامل PSATRI ومتعاونين مع MARS

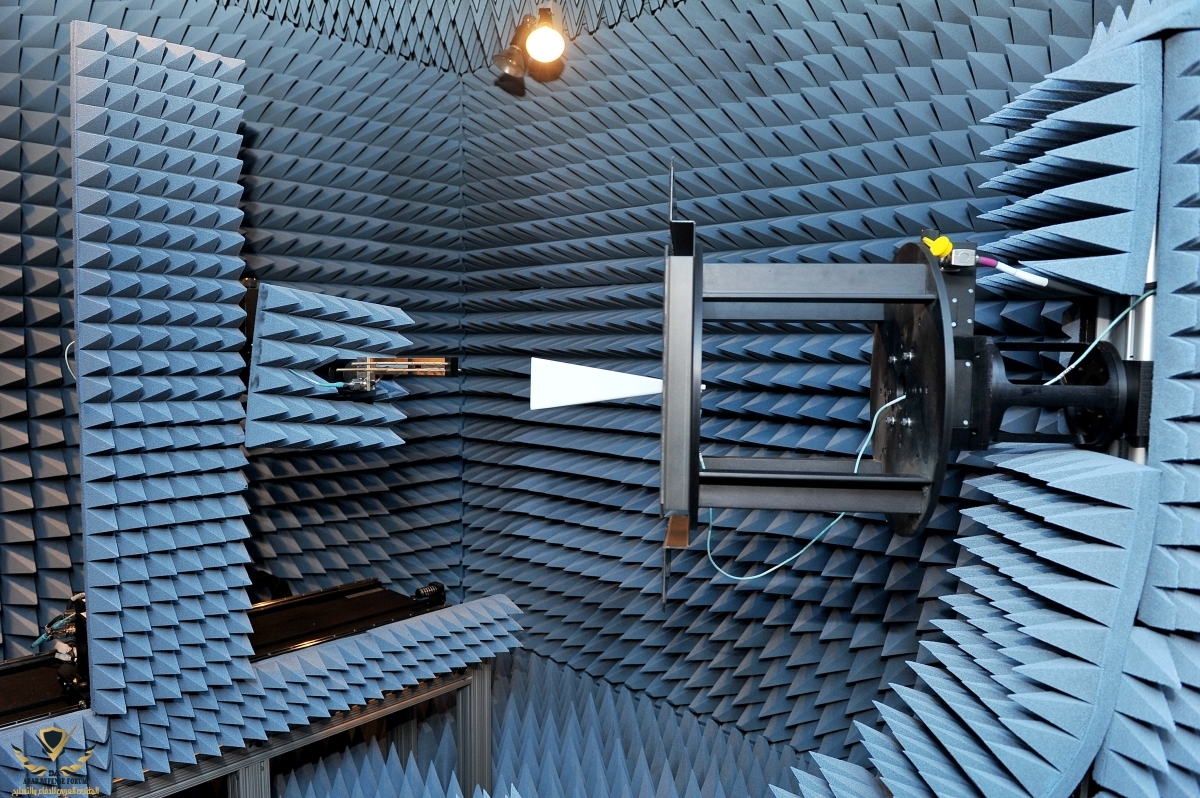

- PSDSARC هو مركز ابحاث وتصميم وتصنيع متكامل ولديهم معامل ومعاهد خاصة بهم
وان كان هناك احتياج لقطع او مكونات فهناك مئات الشركات السعودية المتخصصة

مشاهدة المرفق 754813
مشاهدة المرفق 754822

​

شكرا على المعلومه. تصنيع الرادارات بمختلف انواعها من أهم المنتجات العسكريه العاليه التقنيه و التمكن منها ضروري لاي صناعه عسكريه محترمه الى جانب تقنيات التشفير و الاتصالات العسكريه.



[Saudi silent]

هل هو أبتكار مركز الأمير سلطان للبحوث الدفاعية PSDSARC..أم ترخيص من شركة أخري .....وماشاء الله علي مشاركات أخي
Saudi silent موفق إن شاء الله

ولك التوفيق ان شاء الله .. هذا مركز ابحاث وليس شركة يعني ان كان هناك تعاون خارجي
اقصى ماسيقومون به هو التعاون لتبادل الخبرات والمعرفة وليس اخذ "رخص"
-
المركز يقوم بالبحث والتصميم والتصنيع ثم نقل المنتج الى شركة متخصصة للإنتاج حسب الطلب
مثل الرادار صامت واتفاقهم مع شركة ACES السعودية بغرض انتاجه للقوات المسلحة

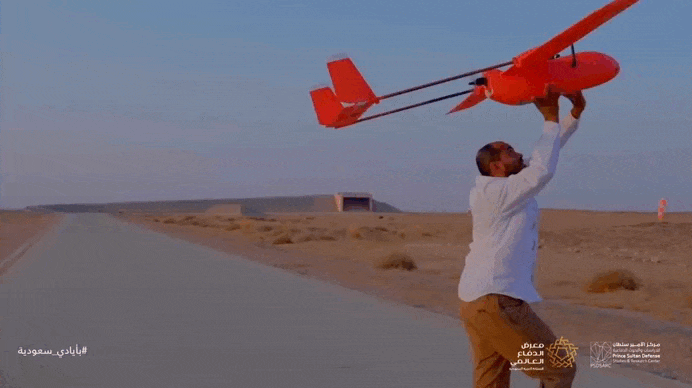

او الدرون حارس الاجواء واتفاقهم مع SAMI بخصوصه.

يهدف المركز إلى تعزيز ودعم توجهات المملكة الدفاعية والأمنية من خلال إجراء وتطوير البحوث النوعية والتقنية
المرتبطة بالمجالات الدفاعية والأمنية والاستراتيجية وفقاً للخطط والاستراتيجيات التي تضعها الهيئة العامة
للتطوير الدفاعي وله في سبيل تحقيق أغراضه القيام بالمهمات والاختصاصات الآتية:

1. القيام بالبحوث العلمية والتطبيقية ذات الصلة بالصناعات الدفاعية والأمنية فيما يخدم مصالح المملكة والمحافظة عليها.

2. إجراء الدراسات والاستشارات العلمية المتخصصة.

3. المساهمة في رفع أداء الصناعات الدفاعية والأمنية في المملكة وتطويرها.

4. إنجاز البحوث التطبيقية والتطويرية لدعم القدرات الفنية وتقديم الحلول.

5. متابعة التطورات والابتكارات الحديثة في مجال الصناعات الدفاعية والأمنية ودراسة تأثيرها.

6. توسعة قدرة القطاعات الصناعية المنتجة في المملكة لتطوير الابتكار التقني للمنتجات والحلول ذات الصلة بالدفاع والأمن.

7. بناء قاعدة المعارف والخبرات في المجالات ذات الأهمية الاستراتيجية المتعلقة بالعمليات العسكرية والأمنية.

8. المساهمة في الإشراف على برامج نقل التقنية المرتبطة بعقود شراء المعدات والأسلحة.

9. إنشاء المرافق والمعامل المتقدمة وتنمية القدرات لأداء الاختبارات الفنية وتقويم أداء المعدات.

10. التعاون مع الجامعات ومراكز البحوث العلمية والتقنية في داخل المملكة وخارجها للقيام بأنشطة مشتركة وتبادل المعلومات والخبرة معها.

11. إعداد البرامج التدريبية والتأهيلية المختصة وتنفيذها.

​



[المصرى]

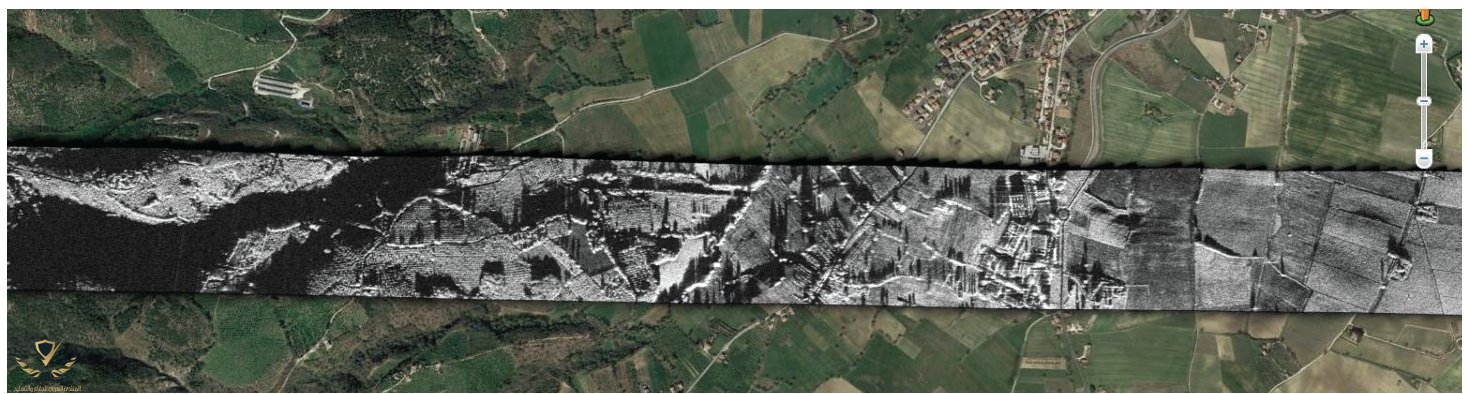

𒆙نظام كاشف رادار الفتحة التركيبية (Synthetic-aperture radar)𒆙

مشاهدة المرفق 754781

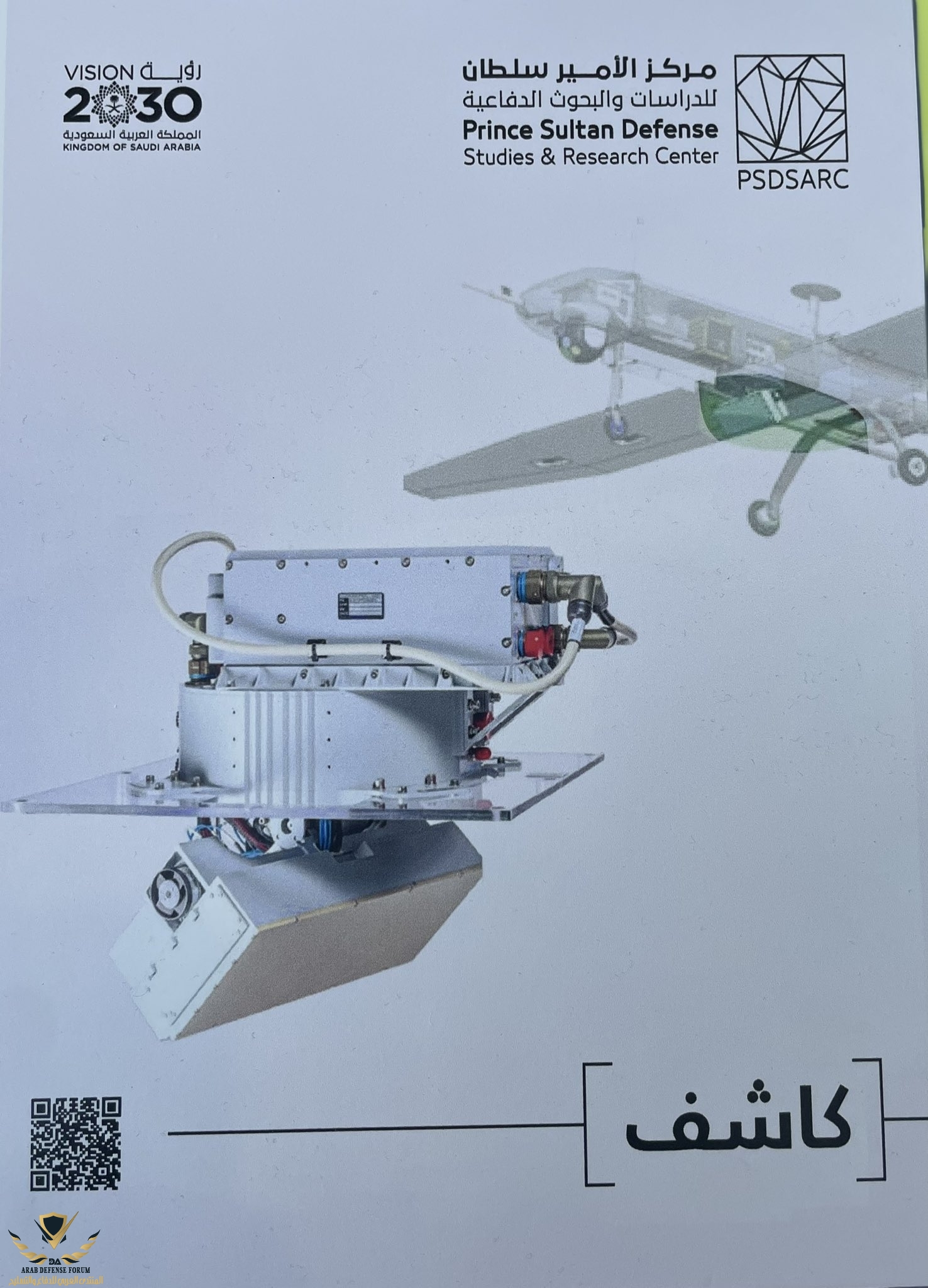

کاشف رادار يعمل بتقنية (SAR) خفيف الوزن ومقاوم للتشويش ومتعدد الأوضاع ومتعدد القنوات على نطاق X
لأغراض الاستخبارات والمراقبة والاستطلاع (ISR) فوق الماء واليابسة فهو يجمع بين المسح الميكانيكي
للهوائي والمسح الإلكتروني لشعاع الرادار لتوفير مراقبة لحظية واسعة النطاق

مشاهدة المرفق 754782

مع مجموعة من القدرات بدءًا من البحث بعيد المدى وحتى الكشف الاستثنائي عن الأهداف الصغيرة.
يمكن لـ كاشف اكتشاف الأهداف المتحركة وتتبعها وإسنادها جغرافيا بدءًا من المركبات سريعة الحركة
وحتى الأفراد الذين يسيرون على الأقدام يمتلك النظام تقنية تحديد الهدف المتحرك (DMTI)
بفضل المعالجة التكيفية (STAP) التي تم تمكينها بواسطة تقنية القنوات المتعددة.

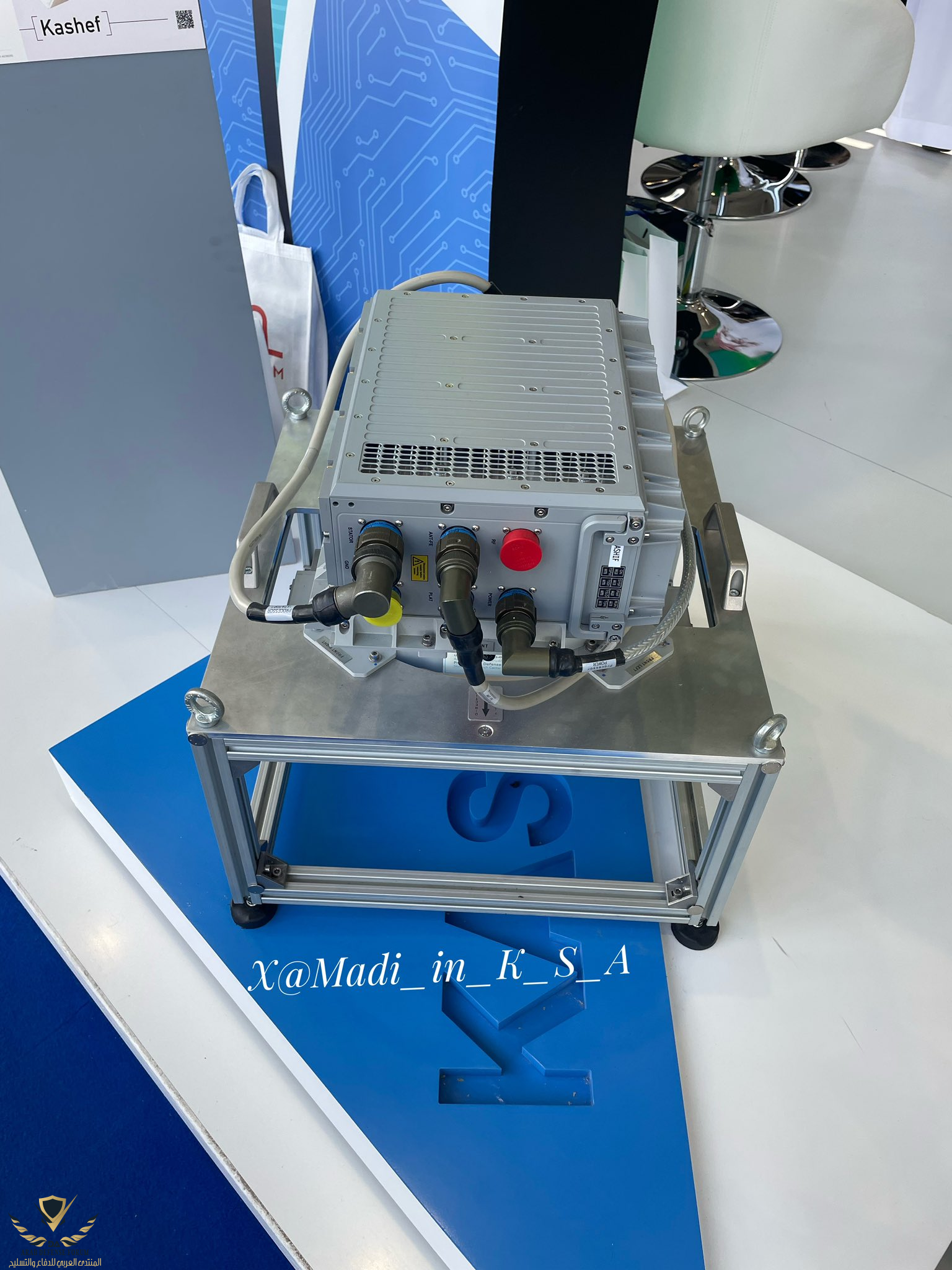

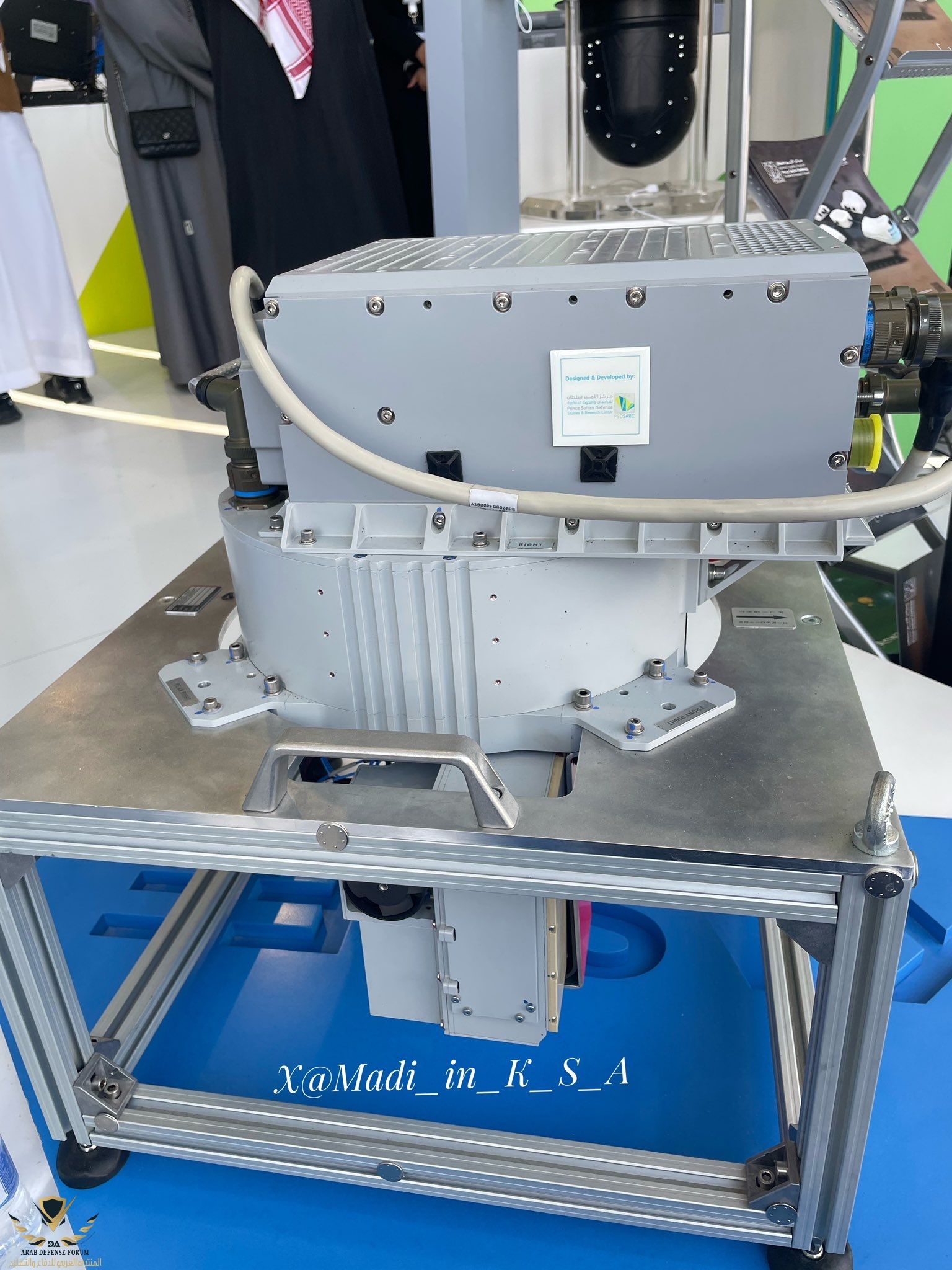

مشاهدة المرفق 754784مشاهدة المرفق 754783

𒆙 المميزات الرئيسة للنظام 𒆙 :

𒆙 التصوير الإبداعي واللحظي بواسطة تقنية (SAR)

𒆙 نظام الملاحة المدمج (INS)

𒆙 الحوسبة غير المتجانسة (FPGA, CPU, GPU)

𒆙 تصوير عالي الدقة Spotlight, strip)

𒆙 الكشف اللحظي (GMTI/DMTI/MMATI)

𒆙 التصوير الأرضي والمراقبة البحرية

𒆙 التصنيف المتقدم (ISAR)

دقه ارضيه 0.3 م


مشاهدة المرفق 754770​

حاجة تفرح القلب الصناعات العسكرية العربية حاجة تفرح والله واتمنى المزيد من التقدم لدول العربية



[Saudi silent]

حاجة تفرح القلب الصناعات العسكرية العربية حاجة تفرح والله واتمنى المزيد من التقدم لدول العربية

جزاك الله خير

والله يوفق الجميع يارب​
