قاتلة حسن زميرة ومخترقة المخابئ (المطرقة) - MK-84

Sami sa · الأحد في 18:50

باحث علمي قال:
نظريا وعمليا ممكن ! ،، ولكن تخطيط المهمه او العمليه يتم على عدة اعتبارات منها طبيعة الهدف ودفاعات الخصم والتوازنات باداء الطائره والحموله والظروف الجويه.

ملاحظه جانبيه : بالبدايه التسريبات انها F-35 ولكن اعلنوا لاحقا انها الجاموس ذات المقطع الراداري الكبير ! السبب الله اعلم ، هل بسبب حمولتها اكبر وواثقين انه لا وجود خطر من ADs للميليشيا باعتبارهم مخترقين بشكل كبير .... ولماذا لم وتستخدم ال Spice -2000 ذات الدقه الفائقه Tri-mode guidance وليس dual mode guidance , واستخدمت بكثافه ضد اهداف اقل اهميه بكثير بغزه من الهدف في لبنان !! ... وايضا الدعايه التسويقيه الكبيره والمعنويه التي ممكن ان يحصلوا عليها .. وهي ايضا براس حربي mk-84 !!

بخصوص ال GBU-31 وهي JDAM kit مدمج على راس حربي 2000 رطل اما mk-84 "المتعدد الاغراض" او BLU-109 الخارق للتحصينات.... مره اخرى التسريبات

عموما مدى GBU-31 يعتمد بشكل كبير على ارتفاع وسرعة وال flight profile للمنصه والقنبله عند الاطلاق خصوصا انها انزلاقيه بالهواء وبدون محرك او حشوه دافعه.

اعلى سقف تحليق لل F-15 تقريبا 65000 قدم يعطي مدى تقريبا 74 الى 93 كم، ولكن typically مهام القصف الجوي لهذه القنابل يحصل من ارتفاعات 30000 الى 40000 قدم لتحقيق بعض التوازنات بين طيران الطائره والمهمه (ولكن هذا لايمنع من الصعود للسقف الاعلى والاطلاق) ...

بارتفاعات 30000 الى 40000 ممكن تصل مديات 28 الى 46 كم اعتمادا على الارتفاع والسرعه وعوامل اخرى مثل الطقس وسرعة الرياح واتجاهها (وبشكل عام التصميم الايرودانيمكي لقنابل السقوط الحر) وبروفايلي طيران المنصه اثناء الاطلاق والقنبله عند التحليق... السوال من اي ارتفاع اطلقوا فعليا القنابل؟ ... الحواب يعرفه مخطط المهمه والطيارين... اسف على الاطاله وتقبل تحياتي

اشكرك جدا

باحث علمي · الأحد في 19:18

Sami sa قال:
اشكرك جدا

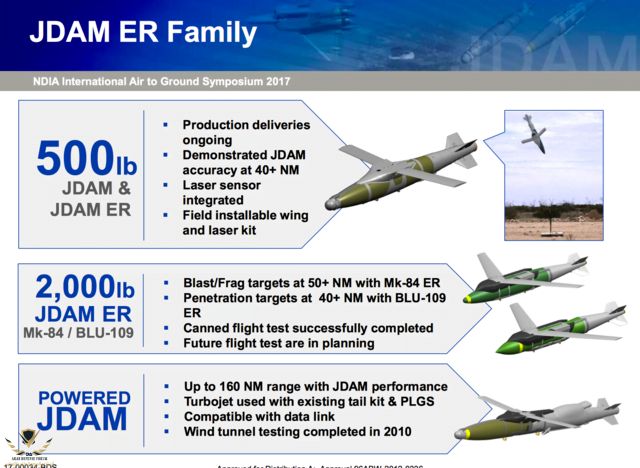

وكما تعلم ،، هنالك اضافة وهي (JDAM-ER kit) تاتي ب folding wings مع ال standard GBU-31 JDAM لزيادة المدى بشكل اكبر دون الحاجه للوصول لسقف طيران الطائره الاعلى...

واضافه خرى اكثر تقدما باضافة mini turbojet تدعى Powered JDAM مع لل JDAM-ER kit تعمل على زياده lift للقنبله مقابل ال drag وبالتالي الحصول على مناوره طيران نسبيه مع زياده لعده مرات لمدى القنبله القياسيه.

باحث علمي · الأحد في 22:06

الجراح قال:

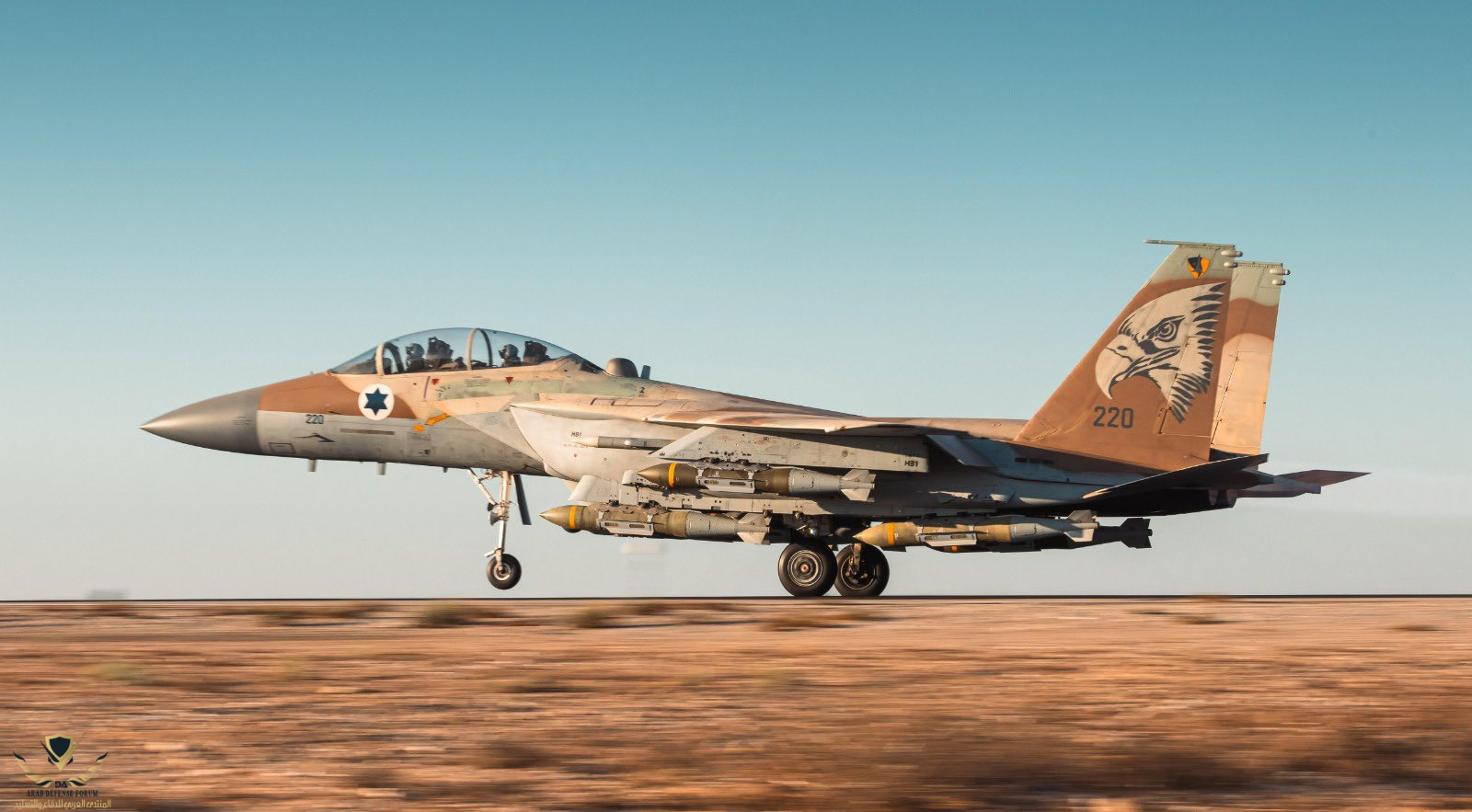

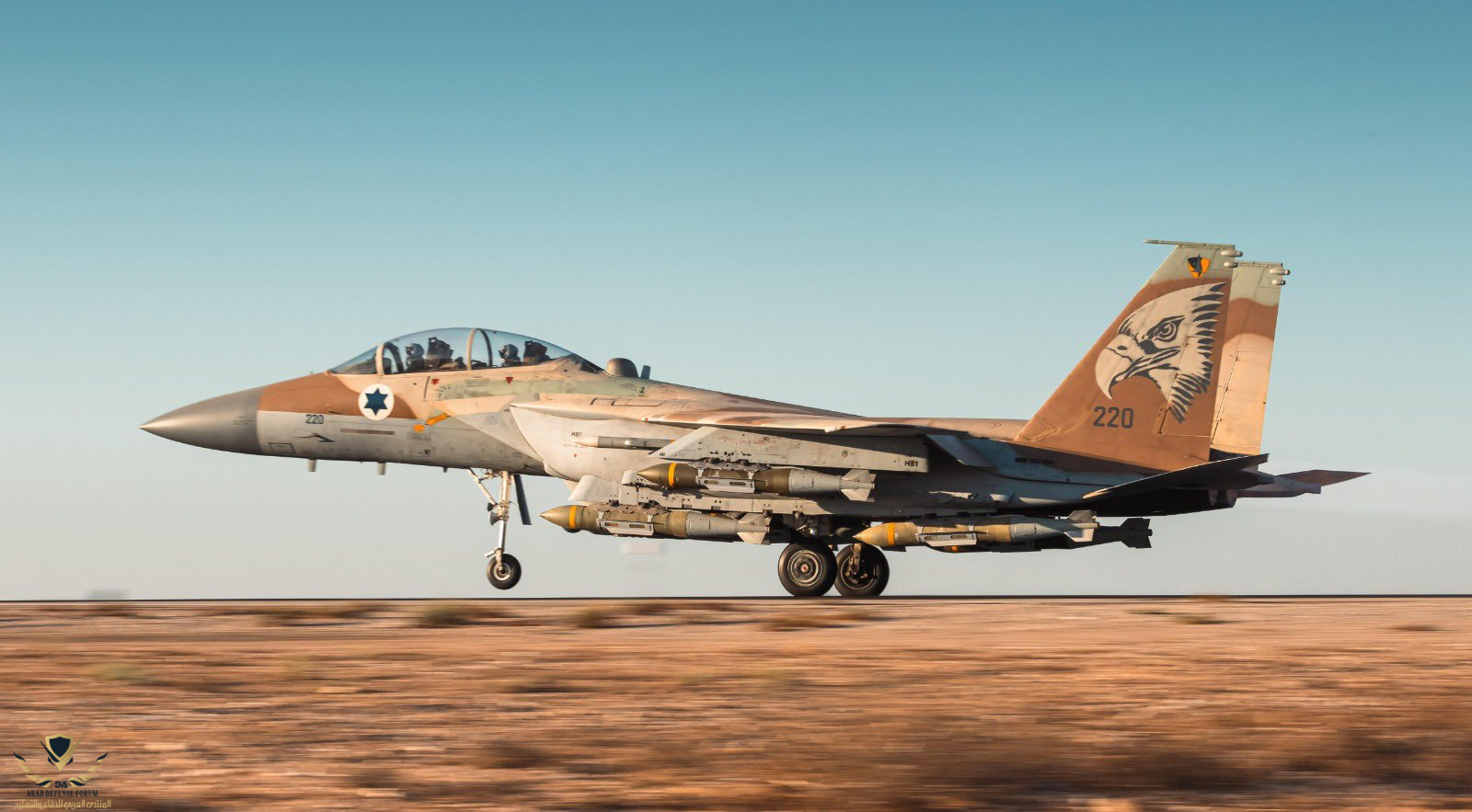

مشاهدة المرفق 723104

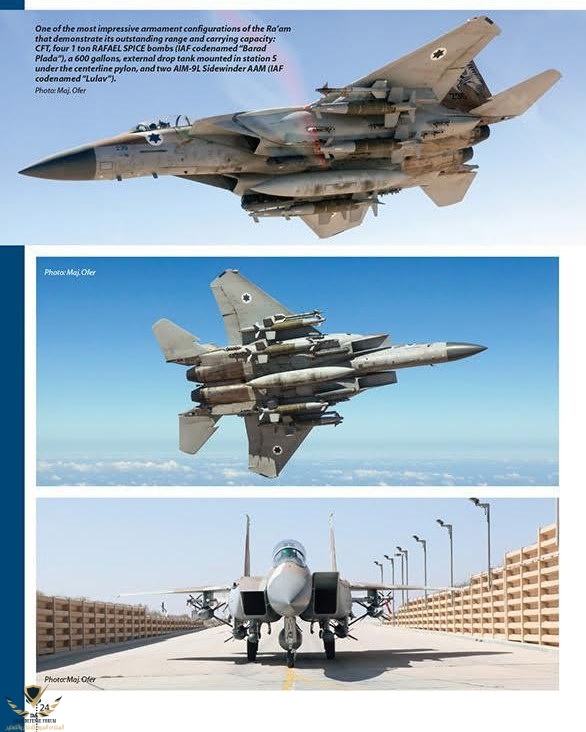

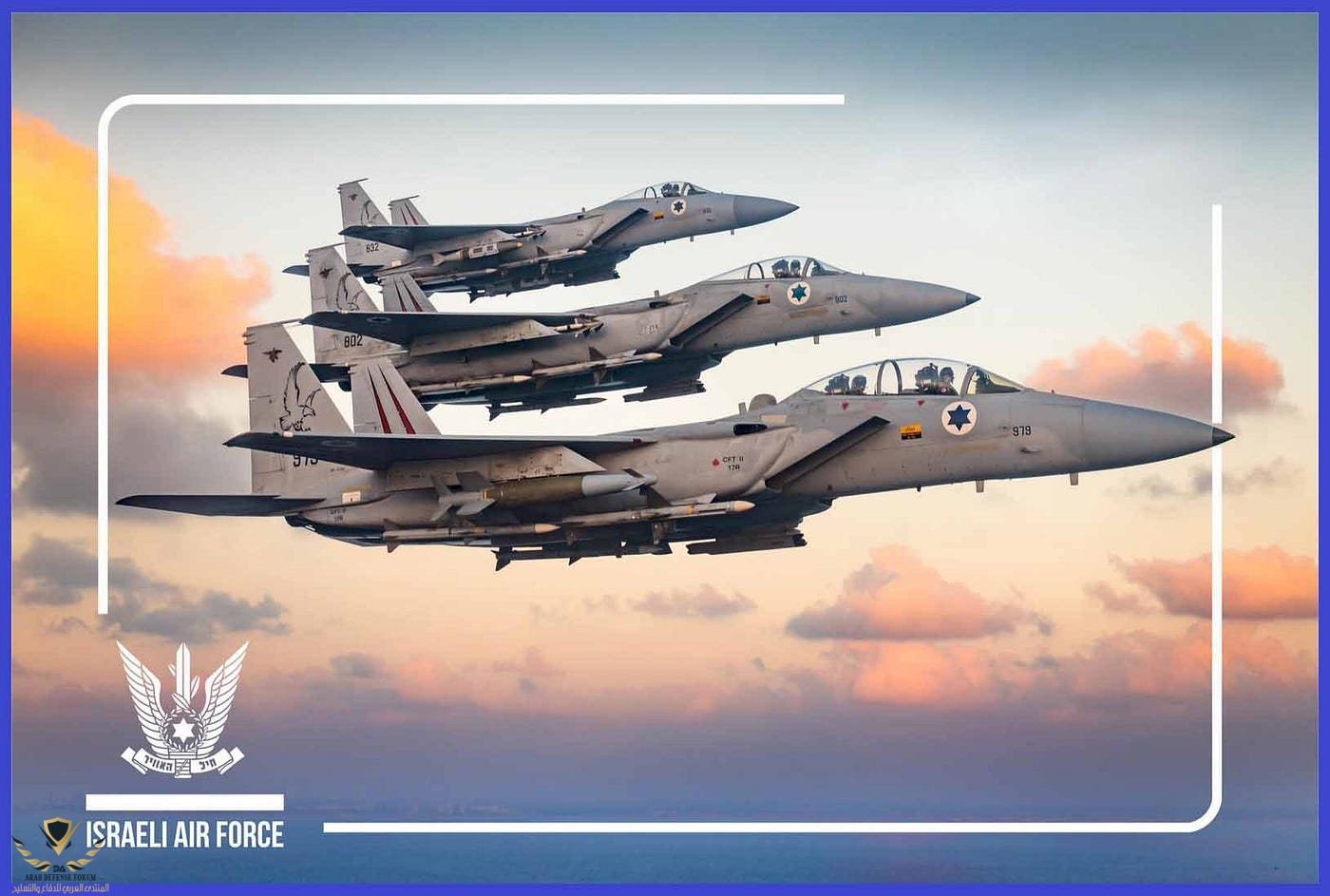

على خلاف الحموله الثقيله لضرب مركز القياده بلبنان،،، يلاحظ التشكيل لضرب ميليشيا الحوثي قنبلتين لكل طائره لتوفير الوقود للرحله الطويله مع تنوع بالذخائر ممكن ملاحظة ال GBU و spice 1000 ، ربما السبب لتنوع الاهداف مع خزان كبير للوقود.

abu ali · الأحد في 22:25

Mk 84 بوزن 900 kg

يقال بانها موجودة في الخدمه منذ عام 1950م

abu ali · الأحد في 22:31

DENERO · الأحد في 23:44

GBU-31

Saudi silent · الأحد في 23:49

abu ali قال:
Mk 84 بوزن 900 kg

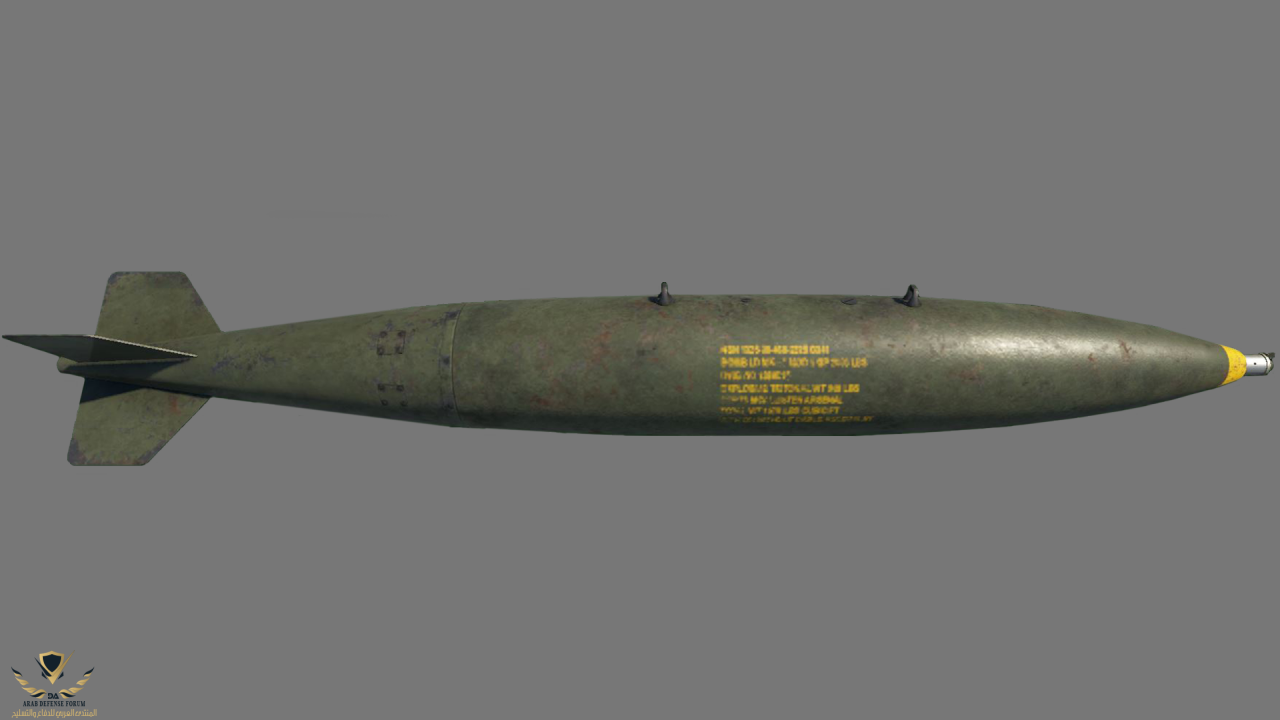

مشاهدة المرفق 723174

يقال بانها موجودة في الخدمه منذ عام 1950م

يتم تركيب لها حزم توجيه وتعمل كرأس حربي لمجموعة متنوعة من الذخائر مثل بافواي
الموجهة بالليزر ,, GBU-10 / GBU -24 / GBU-27 وكذلك GBU-15 و GBU-31

ديجاڤو · الأمس في 00:13

Ahmed 33 قال:
حزب مخوخ من جوا اثبت انة جعاع علي الفاضي نفس فكر جمال عبد الناصر
ساعة الجد يستخبي
وايران مخترقة حتي النخاع واغلب أعضاء الحرس الثوري جواسيس
اليهود علو في الأرض كما وعد القرآن الكريم لا احد الان يستطيع الوقوف امامهم

انت بتاخد نص الاية وتسيب الاية اللي بعدها على طول

ديجاڤو · الأمس في 00:18

اللي عايز افهمه ازاي القنابل بتنزل سقوط حر بدون توجيه وفي نفس الوقت على اهدلف دقيقة وبتخترق الارض
يعني المفروض مقدمتها اللي تخترق الارض مش جنبها مثلا
في فيديو يشرح عمل النوع دا من القنابل

Saudi silent · الأمس في 00:21

ديجاڤو قال:
اللي عايز افهمه ازاي القنابل بتنزل سقوط حر بدون توجيه وفي نفس الوقت على اهدلف دقيقة وبتخترق الارض
يعني المفروض مقدمتها اللي تخترق الارض مش جنبها مثلا
في فيديو يشرح عمل النوع دا من القنابل

القنبلة MK 84 لديها حزم توجيه وتُبنى عليها انواع متعددة اخرى لمختلف المهام
GBU-10 / GBU -24 / GBU-27 / GBU-15 / GBU-31 .. AND MORE

الخفاق الأخضر · الأمس في 01:32

Johannes Erwin Eugen قال:
القنابل GBU-28 من قتلت حسن نصرالله

اغلب القنابل هي

Mk80
Mk82
Mk83
Mk84

تسمى قنابل غبيه

اذا رُكبت عليها انظمة توجيه
وهي متعدده ومتنوعه وتعطيها قدره ع الاختراق
تسمى gpu وتختلف الارقام باختلاف انظمة التوجيه ولكلا قدرته
هذا حسب فهمي
مدري اذا فيه شي غلط يصحح لنا

@باحث علمي

باحث علمي · الأمس في 02:18

الخفاق الأخضر قال:
اغلب القنابل هي

Mk80
Mk82
Mk83
Mk84

تسمى قنابل غبيه

اذا رُكبت عليها انظمة توجيه
وهي متعدده ومتنوعه وتعطيها قدره ع الاختراق
تسمى gpu وتختلف الارقام باختلاف انظمة التوجيه ولكلا قدرته
هذا حسب فهمي
مدري اذا فيه شي غلط يصحح لنا
@باحث علمي

تماما، تقصد gbu: guided bomb unit
ولكن بشكل اشمل هنالك رووس حربيه غير موجه من غير عائلة ال MK مثل ال blu-109 تدمج معها Kit التوجيه والتحكم بالذيل واكثر تقدما اضافة توجيه كهروحراريه بصري او راداري لتكون اكثر دقة..... ولكن عموما اذا اعتمدنا التسميه الامريكيه

the Joint Direct Attack Munition (JDAM) guidance tail kit converts unguided, free-fall "dumb" bombs into accurate, all-weather "smart" Guided Bomb Units (GBU).

لان kit التوجيه لتحويل الذخائر الغبيه الاسقاط الحر الى ذكيه اصبحت منتشره وتصنعها دول كثيره واسماء مختلفه... سواء مع ال mk او غيرهم.

هذا فديو يبين اسلوب العمل واهميه ال gps لانه لايتاثر بالضروف الجويه مثل laser guided ... ومع اجنحه التوجيه ممكن التحكم اكثر بزاوية السقوط لحد ال 90 درجه على الهدف خلاف الاسقاط الحر للقنابل الغير موجهه التي من الصعب جدا الحصول على هكذا زاويه.

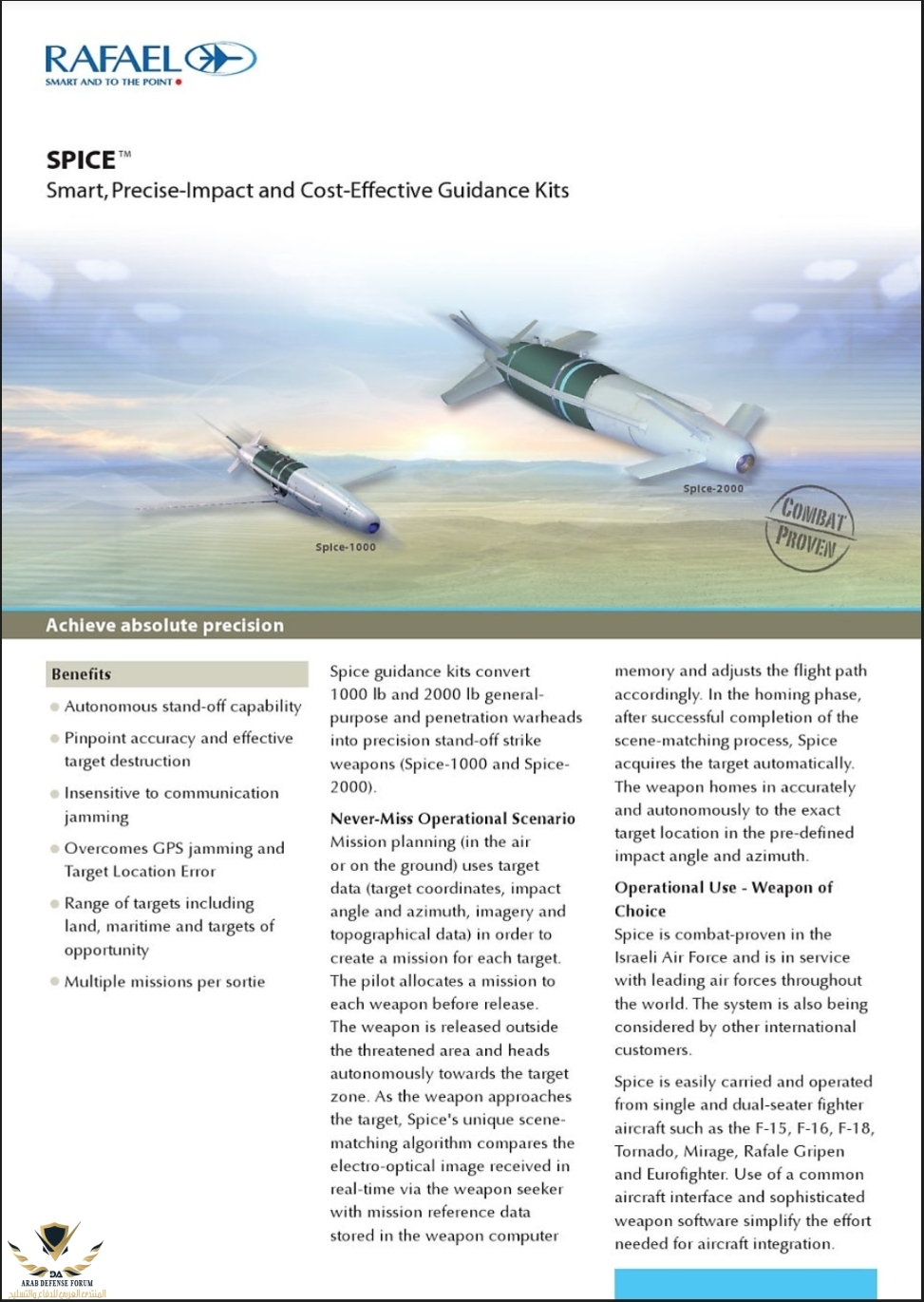

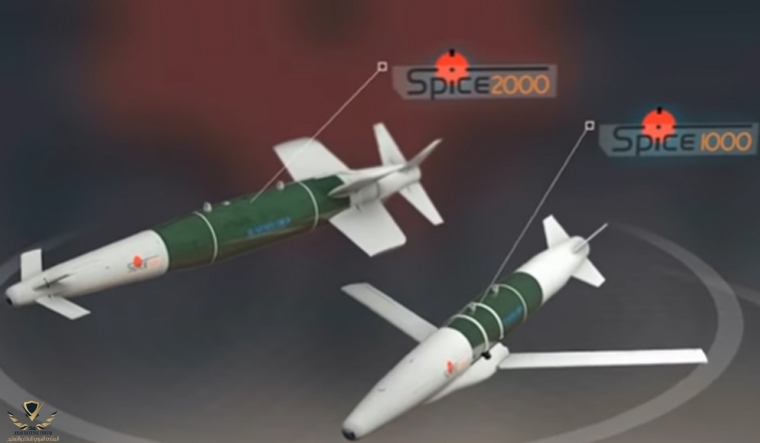

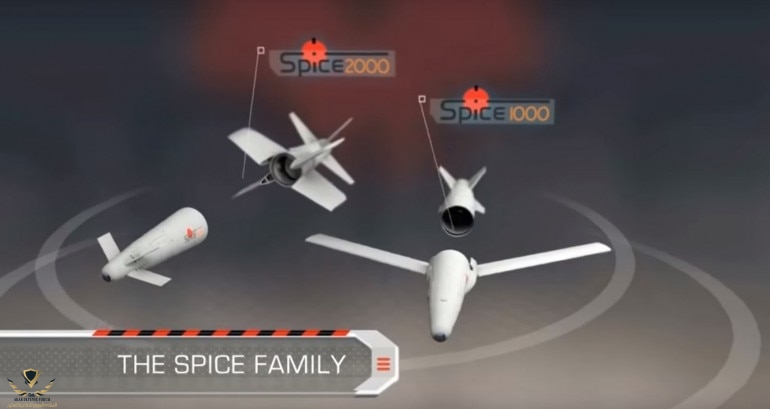

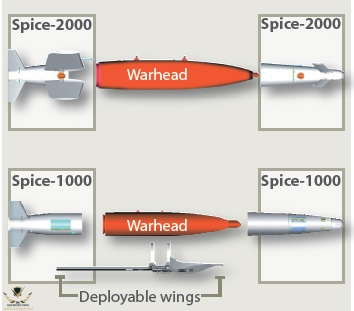

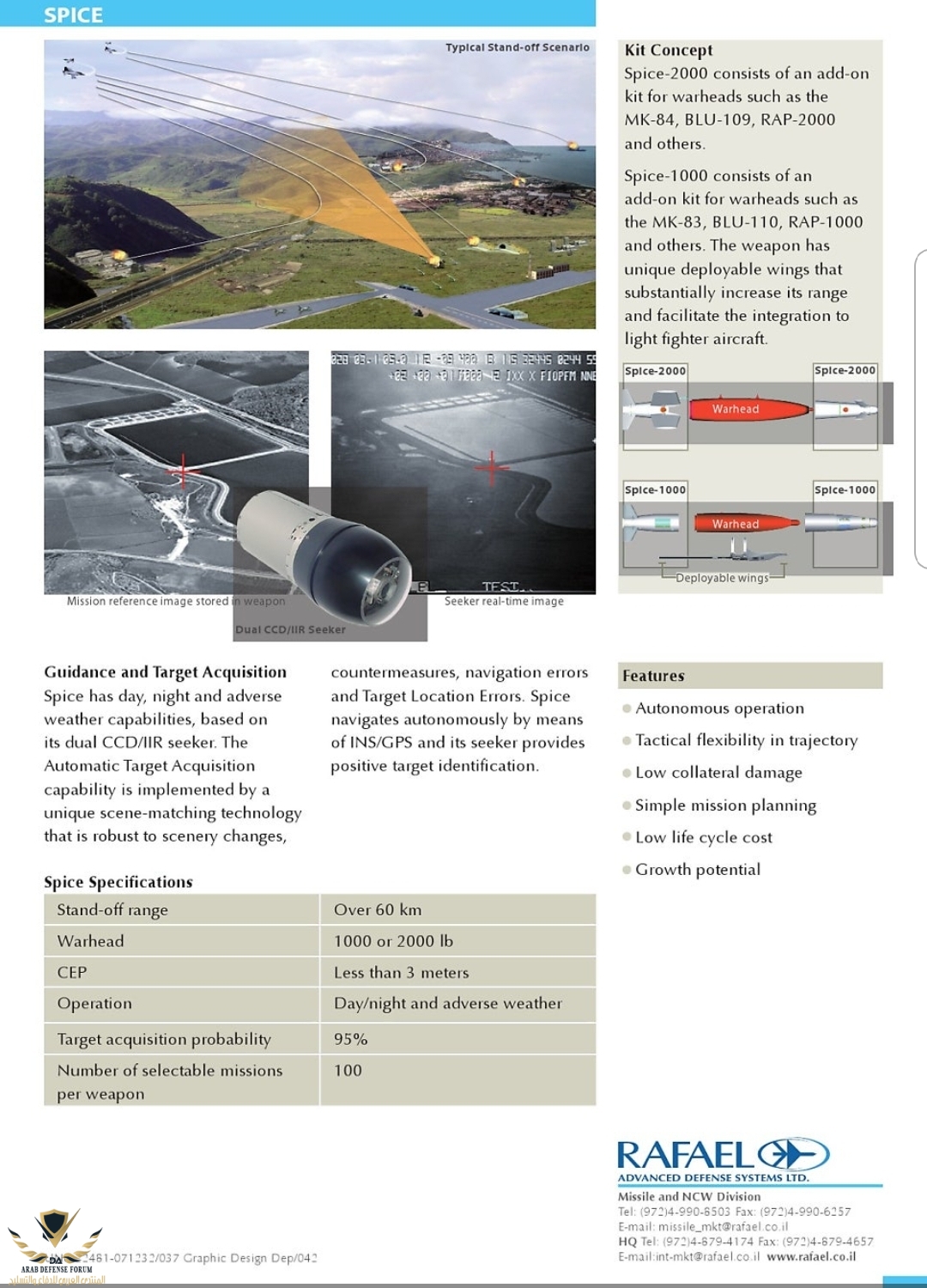

ولكن مع دخول jamming على ال gps اصبح التوجيه السلبي مثلا eo/iir ضروري tri mode guidance بدل ال dual وهذا ماانتجته شركة رافائيل تحت اسم spice سواء مع عائلة قنابل ال MK...وشركات اخرى... منها edge على ماظن.
