رايثيون MIM-23 هوك RAYTHEON MIM-23 HAWK
السلام عليكم و رحمة الله
استكمالا للسلسلة الجديدة بعنوان صواريخ أرض جو الأمريكية و التي تجدون من خلال هذا الرابط
موسوعة صواريخ أرض-جو الأمريكية.
نواصل اليوم ان شاء الله مع
رايثيون MIM-23 هوك
في أعقاب تطوير نظام "Nike Ajax"، بدأت القوات البرية الأمريكية في عام 1952 تطوير نظام صواريخ أرض-جو متنقل تحت التعيين "SAM-A-18 Homing All the Way Killer)". في عام 1954، منح الجيش عقود تطوير لشركتي رايثيون — لتطوير الصاروخ نفسه — ونورثروب — لتطوير منصة الإطلاق والرادار ونظام التحكم في النيران. كانت أول عملية إطلاق لاختبار نموذج XSAM-A-18 في يونيو 1956، وتم الانتهاء من تطوير النموذج الأساسي بعد عام. بحلول ذلك الوقت، تم إعادة تسمية الصاروخ إلى "Guided Missile Aerial Intercept XM3". دخل M3 Hawk الخدمة مع الجيش في عام 1959، وتبعته قوات مشاة البحرية في عام 1960. تمت إعادة تسميته إلى "MIM-23A" في عام 1963، وهو الاسم المستخدم هنا. بالمناسبة، كان هناك أيضًا نسخ تدريبية غير نشطة من الصاروخ تحمل التعيين "MTM-23"، ونسخ "MEM-23" المزودة بأنظمة تليمترية للاختبارات الجوية.
كما تم تقديم MIM-23A Hawk في البداية مزودًا بمحرك صاروخي يعمل بالوقود الصلب من Aerojet General بنظام دفع مزدوج، حيث يتم التحكم في الطيران عبر أربع زعانف مثلثة كبيرة مرتبة بشكل صليبي، مع أسطح تحكم خلف الزعانف. وكان يحمل رأس حربي بوزن 54 كيلوجرام (119 رطل) من نوع الانفجار-التشظي، مزودًا بصمامات تصدمية و تقاربية رادارية.
يتم توجيه الصاروخ بواسطة نظام رادار من نوع X-band يعمل بموجة مستمرة (CW) continuous wave باستخدام نظام توجيه راداري شبه نشط (SARH)، مما يسمح له بالتركيز على الانعكاسات الرادارية من الهدف. كان له مدى فعال يتراوح بين 2 إلى 25 كيلومترًا (1.25 إلى 2 ميل). كانت بطارية الهوك تحتوي على أربعة رادارات:

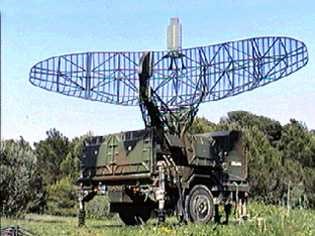

- **رادار الكشف بالنبض AN/MPQ-35** (C-band Pulse Acquisition Radar - PAR) للكشف عن التهديدات على ارتفاعات عالية ومتوسطة.

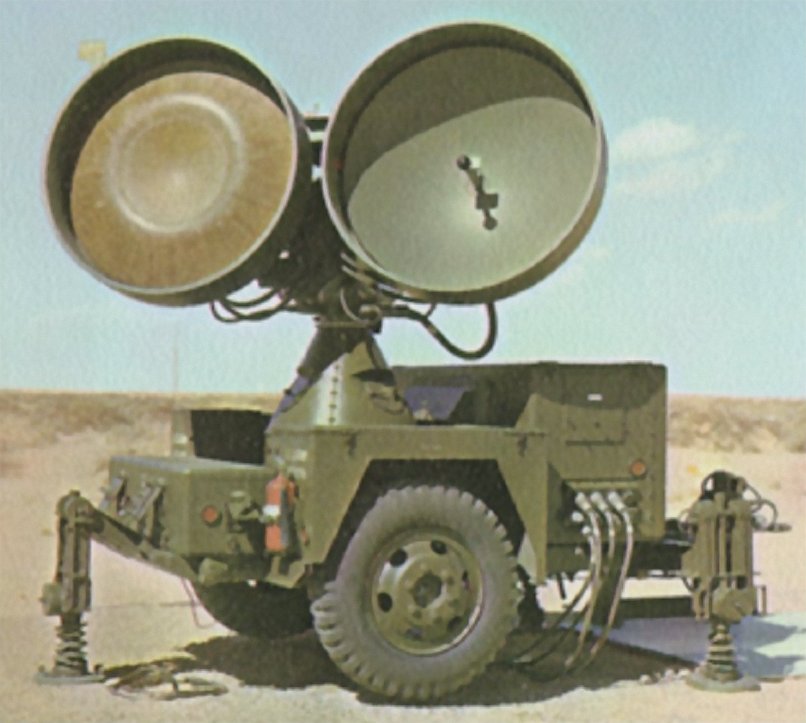

- **رادار الكشف بالموجة المستمرة AN/MPQ-34** (Continuous Wave Acquisition Radar - CWAR) للكشف عن التهديدات على ارتفاعات منخفضة.

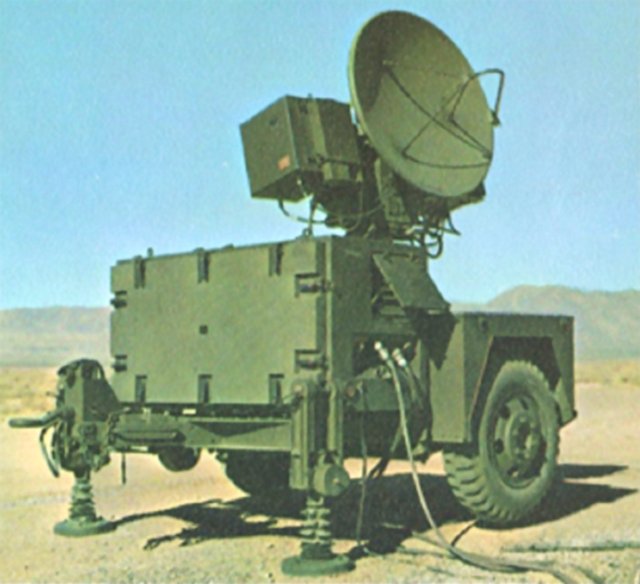

- **مصباح الإضاءة عالي الطاقة AN/MPQ-33 أو AN/MPQ-39** (High-Power Illuminator - HPI) لتوجيه الصاروخ إلى هدفه.

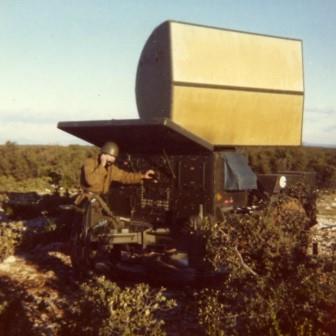

- **رادار المدى فقط AN/MPQ-37** (Range-Only Radar - ROR)، وهو رادار نبضي من نوع K-band لتوفير بيانات المدى عندما تتعرض الرادارات الأخرى للتشويش. كان ROR يتجنب التشويش من خلال استخدام انتقائي.

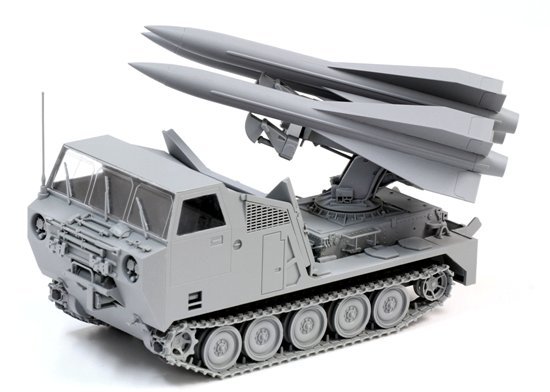

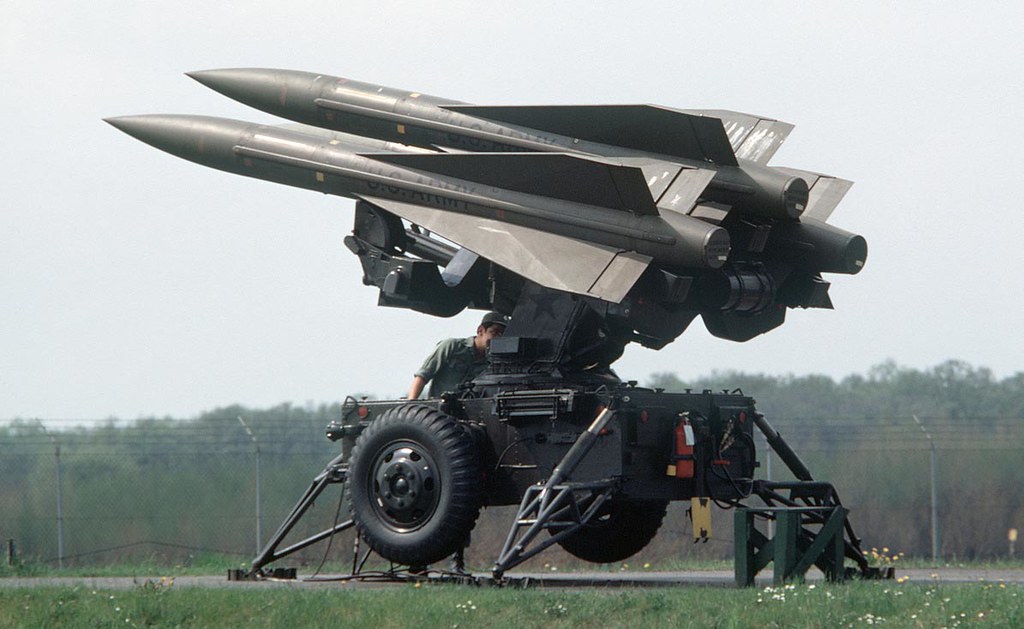

يتم نقل صواريخ هوك وإطلاقها من قاذفات صواريخ ثلاثية السحب من طراز M192. في عام 1969، نشر الجيش قاذفة الصواريخ ذاتية الدفع M727، مع قاذفة ثلاثية محمولة على نسخة من المركبة المجنزرة متعددة الأغراض M548.
المواصفات التقنية لـRAYTHEON MIM-23A:
باع الجناح:
1.19 متر (3 أقدام و11 بوصة).
الطول:
5.08 متر (16 قدمًا و8 بوصات).
القطر:
13 سنتيمترًا (14.5 بوصة).
الوزن عند الإطلاق:
584 كيلوغرامًا (1290 رطلاً).
السرعة القصوى:
2.5 ماخ.
سقف الخدمة:
13700 متر (45000 قدم).
المدى:
25 كيلومترًا (15 ميلًا بحريًا / 13 ميلًا بحريًا بحريًا).
في عام 1964، بدأ الجيش الأمريكي "برنامج تحسين هوك (HIP)" لتحديث نظام الصواريخ - وكان أحد التحسينات المهمة بشكل خاص هو دمج وحدة معالجة رقمية في نظام التحكم في النيران، مما يجعله أكثر ذكاءً بشكل كبير. تم تحديث جميع عناصر النظام: أصبح PAR هو AN / MPQ-50، وأصبح CWAR هو AN / APQ-48، وأصبح HPI هو AM / MPQ-46، بينما أصبح ROR هو AN / MPQ-51.
تم تحديث الصاروخ نفسه بالطبع، ليصبح "MIM-23B Improved Hawk (I-HAWK)." يتميز برأس حربي أكبر يبلغ وزنه 74 كيلوجرامًا (163 رطلاً) ونظام توجيه محسن وأكثر إحكاما ومحرك صاروخي جديد من طراز M112. تم تمديد نطاق اشتباك الصاروخ إلى 1.5 إلى 40 كيلومترًا (5000 قدم إلى 25 ميلاً) على ارتفاع عالٍ، أو 2.5 إلى 20 كيلومترًا (8200 قدم إلى 12.4 ميلاً) على ارتفاع منخفض، مع ارتفاع اشتباك أدنى يبلغ 60 مترًا (200 قدم). دخل صاروخ هوك المحسن الخدمة في عام 1971، وسرعان ما حلت محل الهوك القديم.
المواصفات التقية لـRAYTHEON MIM-23B HAWK:
باع الجناح:
1.19 متر (3 أقدام و11 بوصة).
الطول:
5.03 متر (16 قدمًا و6 بوصات).
القطر:
13 سنتيمترًا (14.5 بوصة).
الوزن عند الإطلاق:
635 كيلوغرامًا (1400 رطل).
السرعة القصوى:
2.5 ماخ.
سقف الخدمة:
17700 متر (58000 قدم).
المدى:
40 كيلومترًا (25 ميلًا بحريًا / 22 ميلًا بحريًا بحريًا).
منذ عام 1977، استفاد الجيش الأمريكي من التطورات الكبيرة في الإلكترونيات، وبدأ في تنفيذ "خطة تحسين المنتج Product Improvement Plan (PIP)" متعددة المراحل، والتي كانت تهدف في الغالب إلى إصلاح الأنظمة الأرضية:
المرحلة الأولى من خطة تحسين المنتج: استبدال CWAR بـ "AN/MPQ-55 Improved CWAR (ICWAR)"، وبالمثل تم ترقية AN/MPQ-50 PAR إلى تكوين "Improved PAR (IPAR)"، والذي يتميز بمؤشر هدف متحرك رقمي (MTI). تم نشر أنظمة المرحلة الأولى من خطة تحسين المنتج (PIP) منذ عام 1979.
المرحلة الثانية من خطة تحسين المنتج (PIP): تم ترقية AN/MPQ-46 HPI إلى مواصفات AN/MPQ-57 عن طريق استبدال بعض إلكترونيات الأنابيب بدوائر الحالة الصلبة الحديثة، وإضافة نظام تتبع كهربائي بصري "OD-179/TVY Tracking Adjunct System (TAS)". بدأت المرحلة الثانية من برنامج PIP في عام 1978، وتم إطلاقها في عام 1983.
المرحلة الثالثة من برنامج PIP: ترقية رئيسية للأجهزة والبرامج، مع تحسين CWAR إلى مواصفات AN/MPQ-62 -- تتميز بقدرة الكشف عن الهدف بمسح واحد -- وتم ترقية HPI إلى معيار AN/MPQ-61 من خلال دمج "Low Altitude Simultaneous Hawk Engagement (LASHE)" الذي سمح لـ Hawk بالاشتباك مع أهداف متعددة منخفضة المستوى في نفس الوقت.
تم تحسين صاروخ MIM-23B Hawk نفسه على طول مسار موازٍ لترقيات PIP:
MIM-23C: تم تقديمه في أوائل الثمانينيات، ويتميز بنظام توجيه مع قدرات إلكترونية مضادة للتدابير المضادة (ECCM) محسنة.
MIM-23D: مثل MIM-23C، ولكن مع تنفيذ بديل لم يتم الكشف عنه. أسس MIM-23C وMIM-23D خطوطًا متوازية لمزيد من التطوير.
MIM-23E، MIM-23F: تميز بنظام توجيه محسّن للاشتباكات منخفضة المستوى في البيئات المزدحمة والصاخبة. كان مشتق من MIM-23C وMIM-23D على التوالي.
MIM-23G، MIM-23H: ترقيات MIM-23E/F مع قسم جسم محدث.
MIM-23J، MIM-23K: تم ترقية MIM-23H/G إلى تكوين "صاروخ قاتل معزز"، مع رأس حربي جديد متفتت ونظام صمامات للسماح له بالاشتباك مع الصواريخ الباليستية قصيرة المدى، بدعم من رادار المراقبة ثلاثي الأبعاد بعيد المدى AN/TPS-59(V)3. تم نشر النظام في منتصف التسعينيات. لاحظ أيضًا أنه لم يكن هناك "MIM-23I" -- لم يتم استخدام "I"، لأنه يشبه كثيرًا الرقم "1".
MIM-23L، MIM-23M: تم تزويده بنظام الصمامات المحدث MIM-23J/K، ولكن ليس رأس حربي جديد.
تم تصدير هوك إلى دول حلف شمال الأطلسي، بالإضافة إلى البحرين ومصر وإيران واليابان والأردن والكويت ورومانيا والمغرب والمملكة العربية السعودية وسنغافورة وكوريا الجنوبية والسويد وتايوان والإمارات العربية المتحدة. تم بناء ما مجموعه حوالي 40000 هوك. شهد هوك استخدامًا قتاليًا كبيرًا مع إسرائيل وإيران.
