الانفجار الداخلي في السلاح النووي

واحدة من التحديات التي واجهت العلماء في مشروع مانهاتن هو تصميم قنبلة نووي تستخدم عنصر البلوتونيوم بآلية تجميع البندقية، حيث وجد العلماء أن آلية تجميع البندقية المستخدمة في قنبلة اليورانيوم لا يمكن أن تنجح في إحداث انفجار نووي مع عنصر البلوتونيوم.

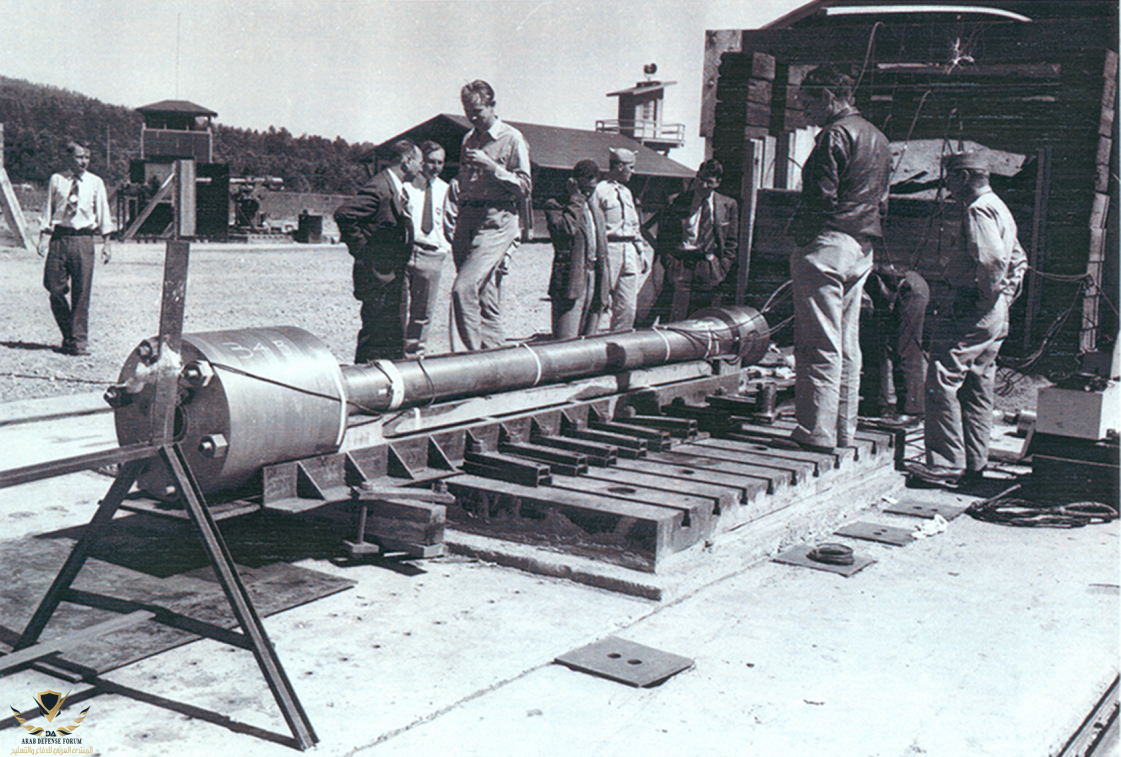

تصميم مدفع البلوتونيوم الفاشل من نوع آلية البندقية الذي يحمل اسمالرجل النحيف

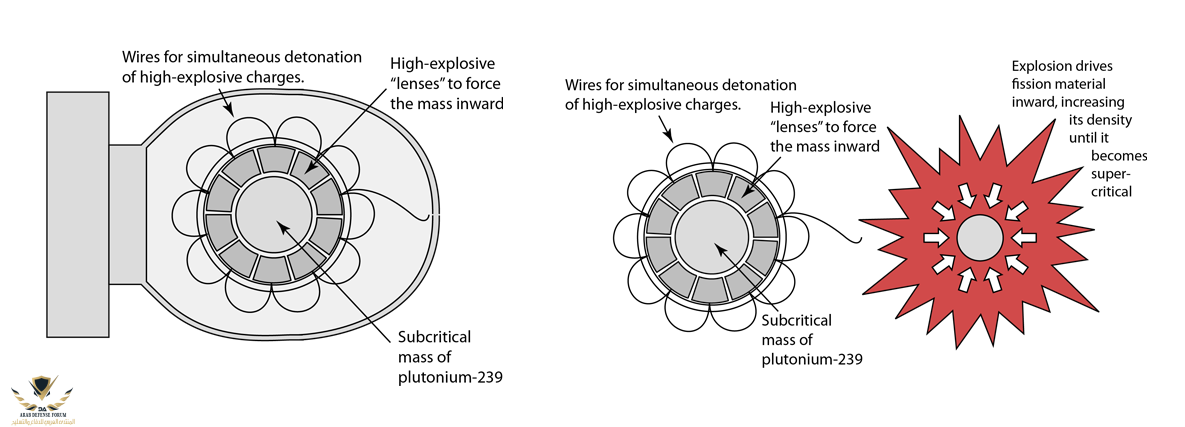

في عام 1944 توجه تركيز الاهتمام على تصميم الانفجار الداخلي إلا أن التصميم واجه صعوبات في بداياته

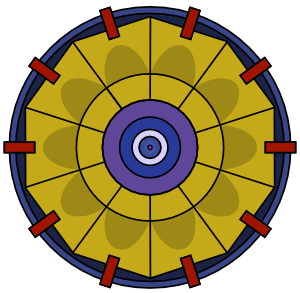

تم وضع المتفجرات بشكل أسطواني لضغط عنصر البلوتونيوم ليصل النقطة الحرجة إلا أن جميع التجارب نتج عنها أشكال مشوهة

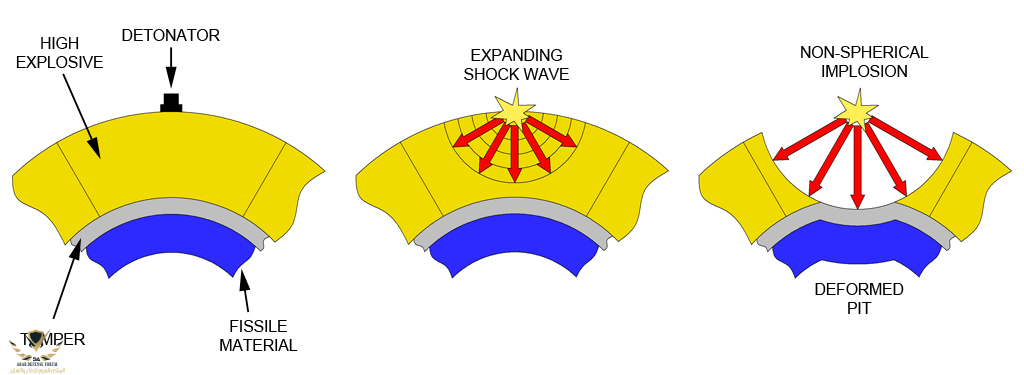

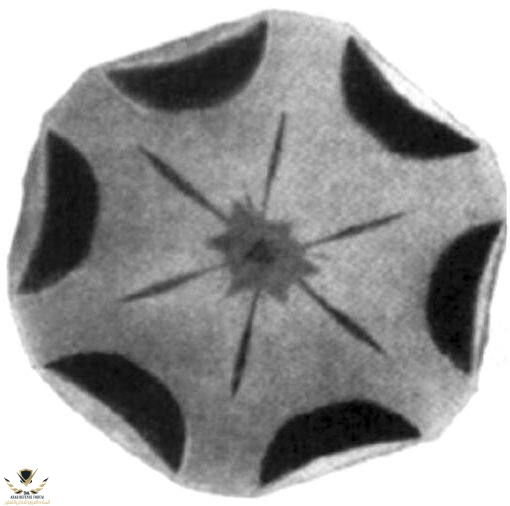

السبب أن موجة الصدمة تنتشر بشكل غير متماثل ما ينتج عنها أشكال مشوهة

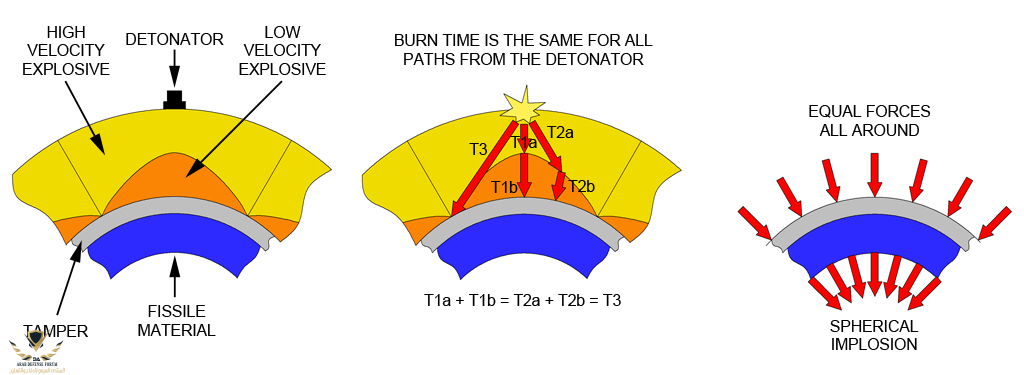

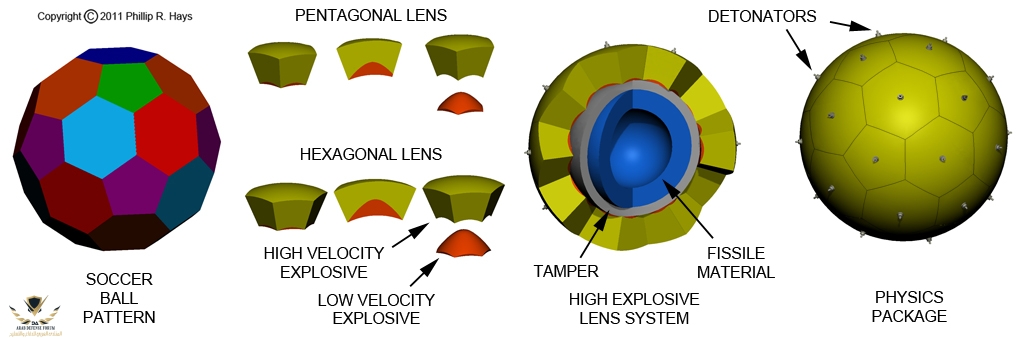

ومن هنا جاءت فكرة عدسات التفجير لحل هذه الإشكالية حيث تنتشر موجة الصدمة بشكل متماثل

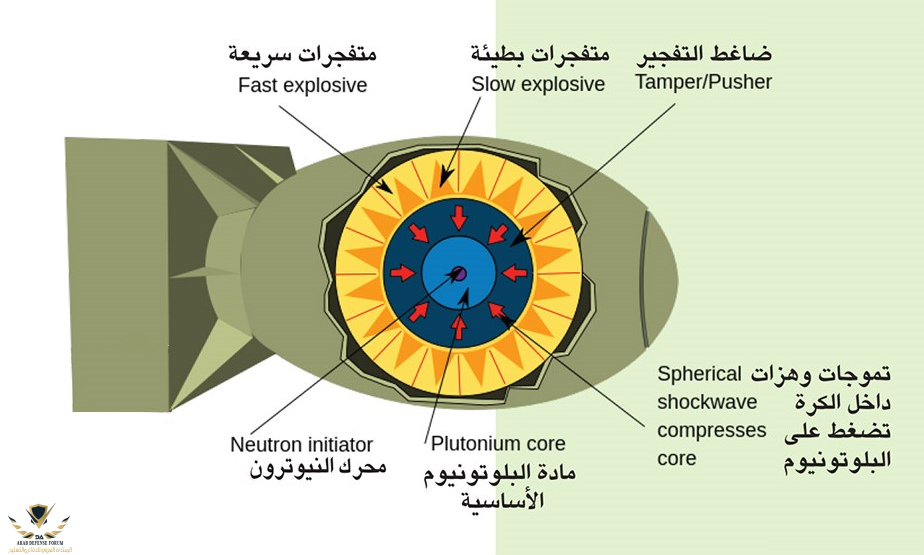

حيث استخدمت طبقات مكونة من متفجرات سريعة الاشتعال ومتفجرات بطيئة الاشتعال

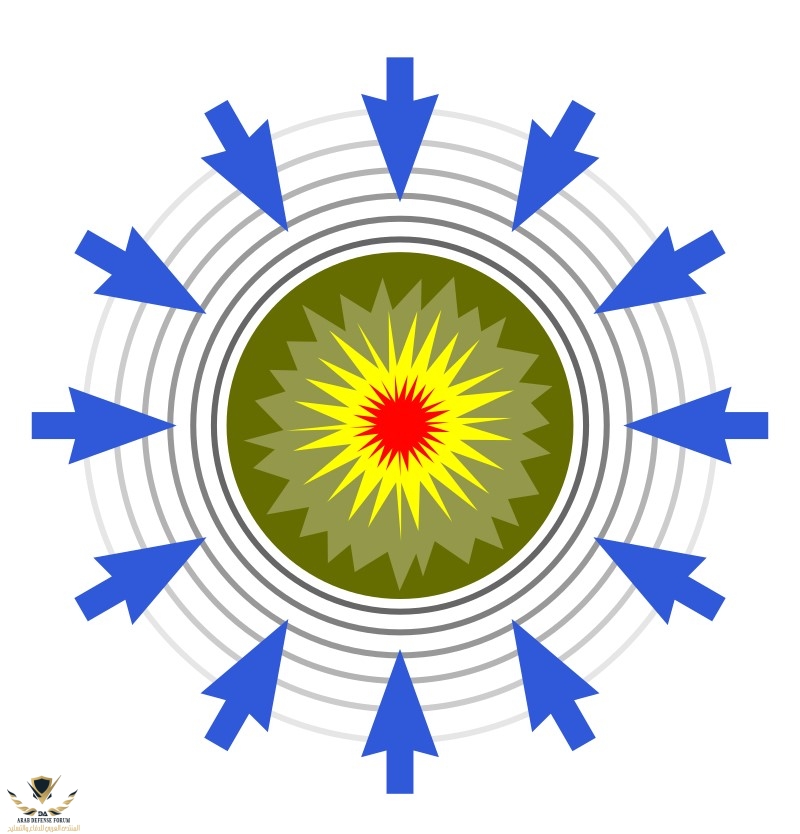

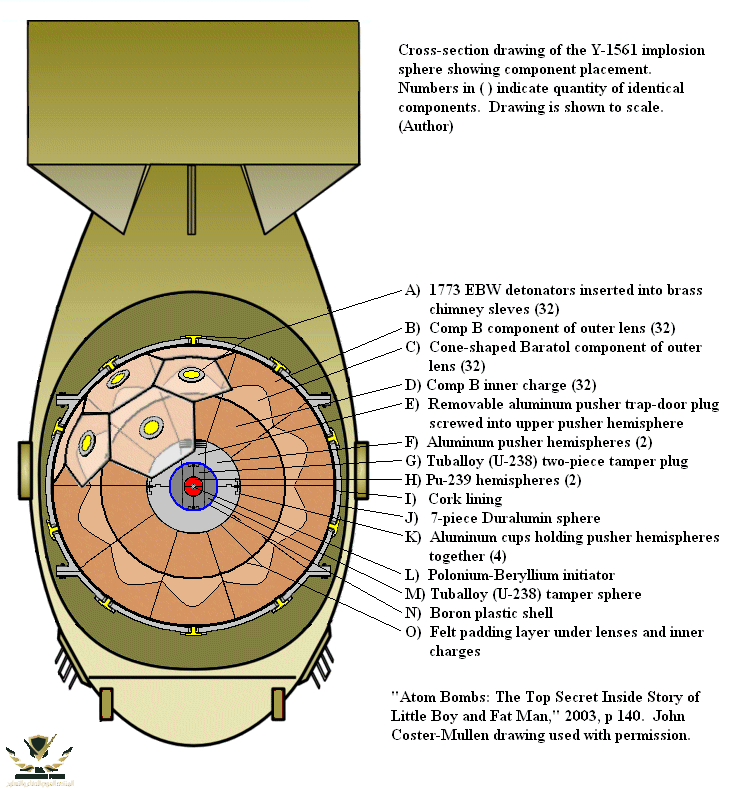

توضيح آلية الانضغاط الداخلي لإحداث تفجير نووي

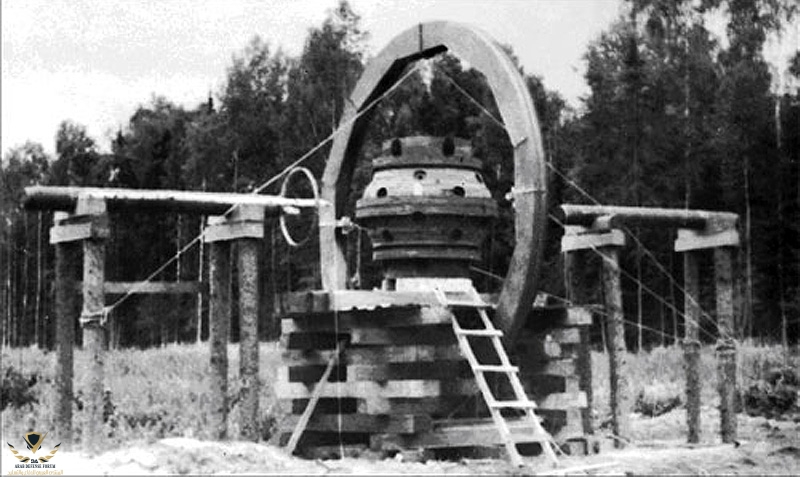

بعدها يتم إجراء التجارب الميدانية للتحقق من آلية الانفجار الداخلي كما يظهر من الصور تجارب الاتحاد السوفيتي

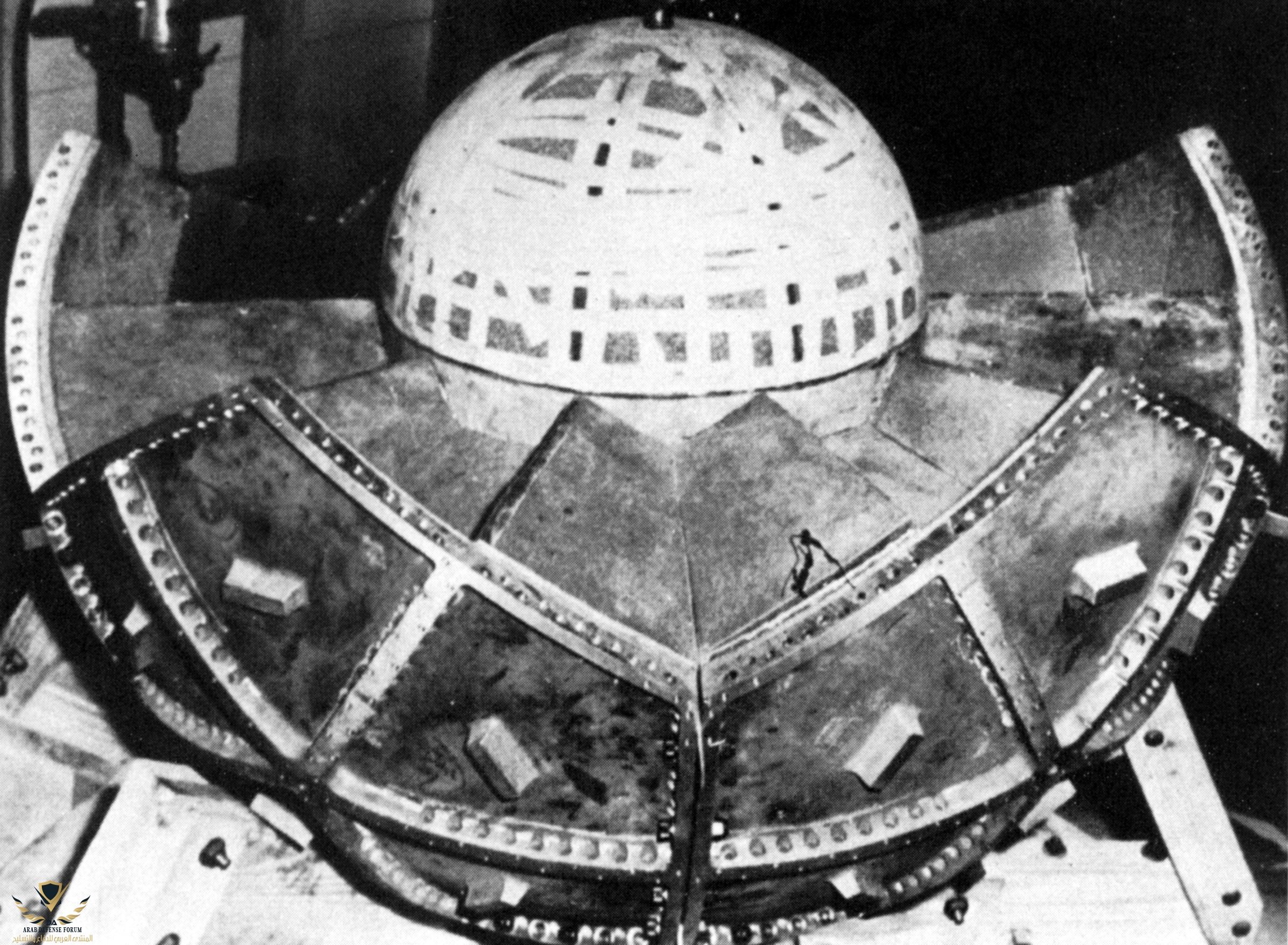

صورة لإحدى نماذج عدسات التفجير حيث تظهر المسامير المُلولبة (1500 مسمار)

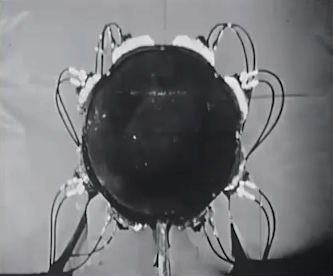

يتم تصوير عملية الانفجار الداخلي بأجهزة خاصة تلتقط اللحظات الأولى

صورة للبنية المجهرية للمعادن المضغوطة بالانفجارات من تجارب الاتحاد السوفيتي


مقطع لأشعة إكس يوضح آلية الانضغاط الداخلي

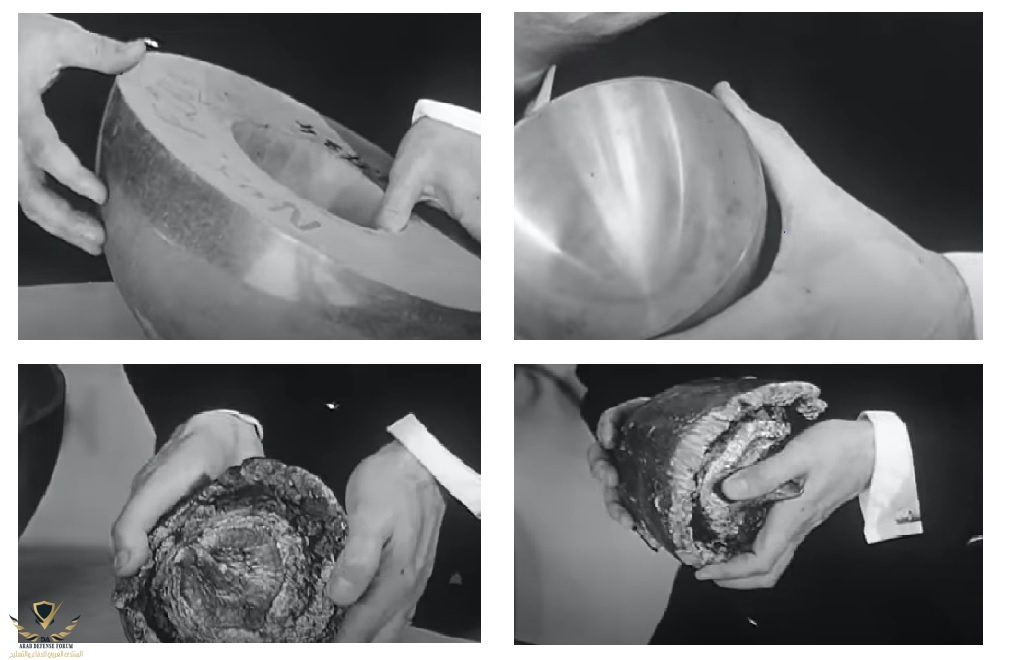

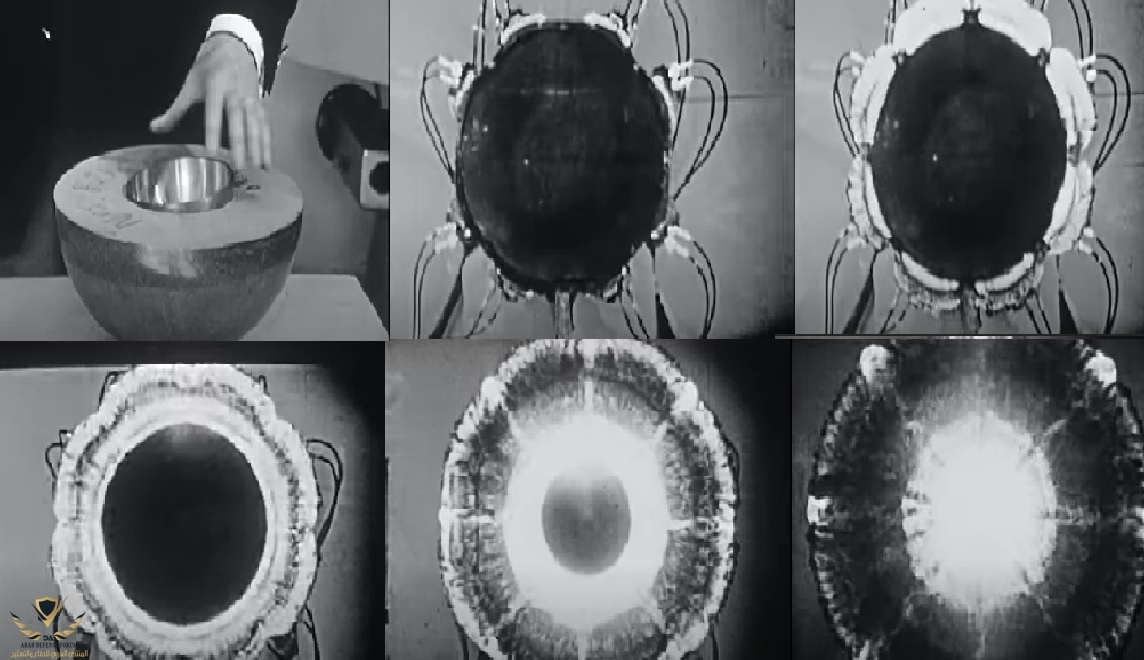

صور من تجربة فرنسية لآلية الانضغاط الداخلي



مقطع مصور بكاميرا تصوير فائقة السرعة

للمزيد يمكن الإطلاع على هذا الموضوع

وهنا مقطع باللغة الفرنسية يشرح الآلية والمقطع يعود لفترة السبعينيات من القرن الماضي!


Makeyev


ويقال بأن نسبة لا تزيد عن 10% من الكتلة الحرجة النووية هي من تتفجر وتطلق كل هذي الطاقة في الانفجار النووي ... تخيل لو كانت النسبة 90% من المادة الحرجة ..

ويقال بأن نسبة لا تزيد عن 10% من الكتلة الحرجة النووية هي من تتفجر وتطلق كل هذي الطاقة في الانفجار النووي ... تخيل لو كانت النسبة 90% من المادة الحرجة ..

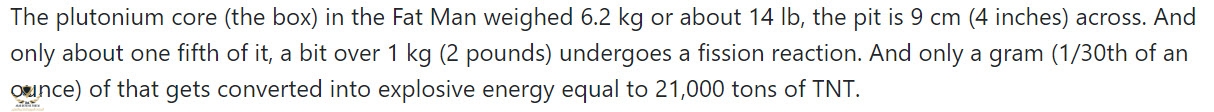

في الحقيقة في قنبلة Fat Man التي القيت على ناغازاكي كانت تحوي نواة من البلوتونيوم بوزن 6,2 كغ

حوالي 1 كغ من هذه الكتلة فقط دخل في عملية الانشطار

اما الطاقة التي اطلقت ودمرت المدينة فيعتقد انها اطلقت بتحول غراما واحدا من البلوتونيوم الى طاقة!!!!

لذا في التصميمات مابعد الحرب ادخلت تحسينات على القلب النووي وعلى العملية ككل لجعلها اكثر كفاءة

منها انهم بدؤوا بجعل كرة البلوتونيوم جوفاء من الداخل لاعطاء مجال اكبر لموجة الصدمة


how much plutonium.jpg



https://www.atomicarchive.com/media/photographs/tinian/agnew-core.html

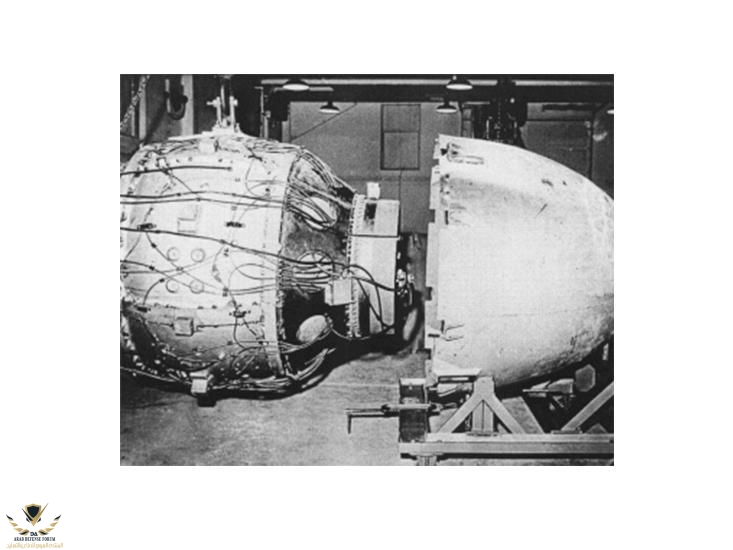

صور تظهر الانفجار الداخلي في السلاح النووي

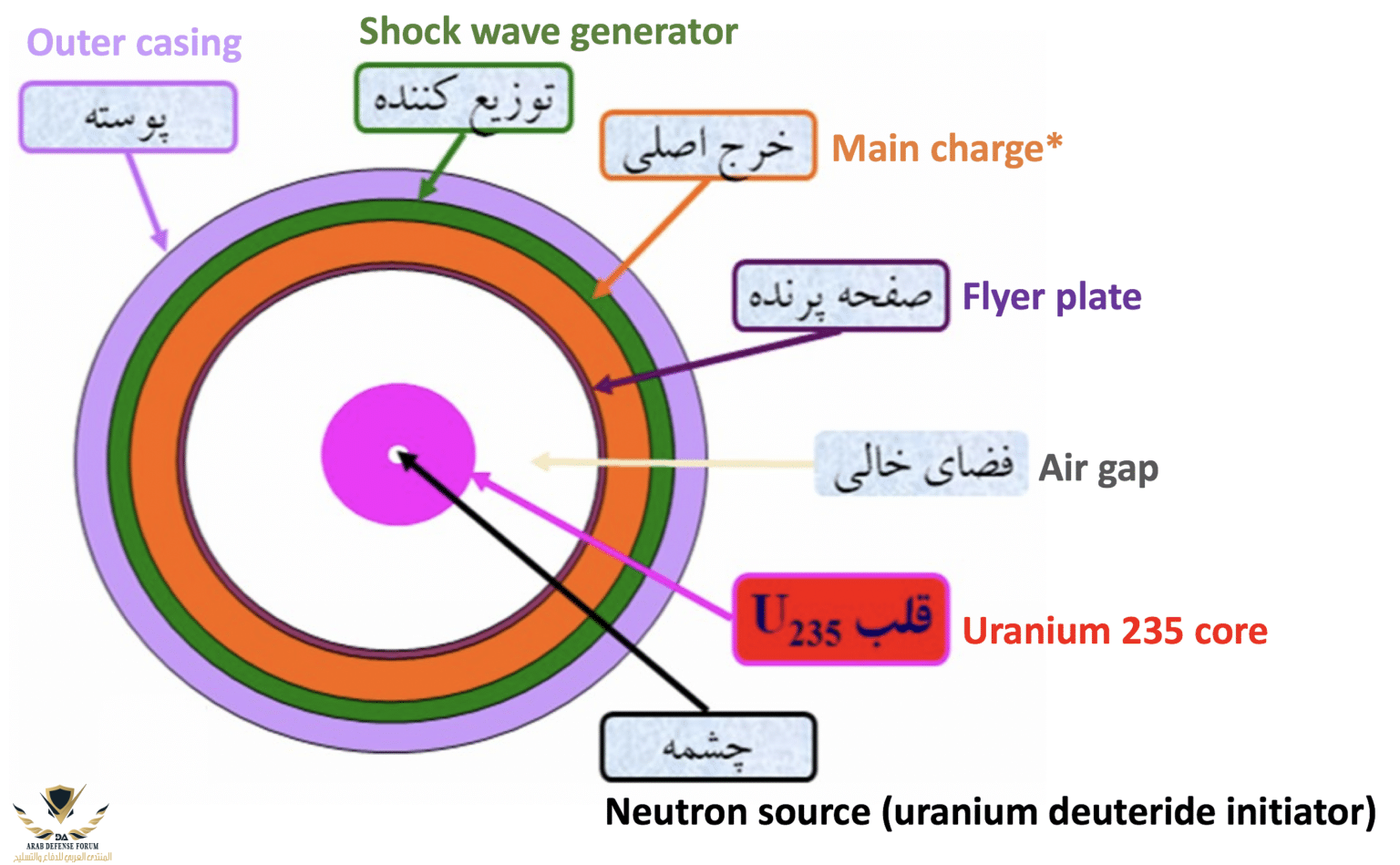

من الأرشيف النووي الإيراني: رسم تخطيطي للسلاح النووي الإيراني

وهنا صورة العالم الباكستاني عبدالقدير خان حيث يظهر رسم الانفجار الداخلي


يمكن الإطلاع على هذا الموضوع للمزيد حول برنامج باكستان النووي
رابط سلسلة المواضيع النووية

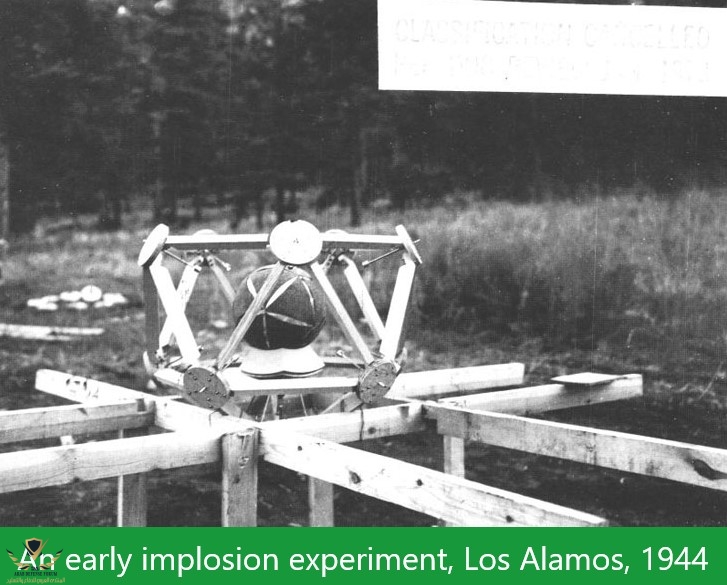

تجربة مبكّرة للانفجار الداخلي في عام 1944

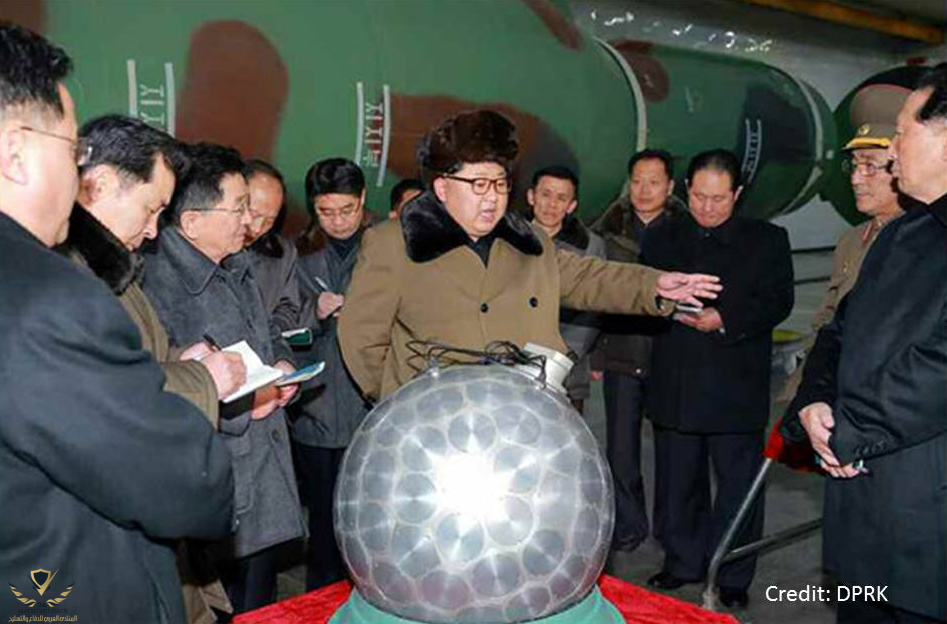

قنبلة كوريا الشمالية
