والي اي او جي بي-WALLEYE EOGB.
السلام عليكم استكمالا سلسلة الذخائر الذكية الأمريكيةو التي تجدون رابطها من هنا
سلسلة الذخائر الذكية الأمريكية.
نواصل اليوم إن شاء الله مع
WALLEYE EOGB
كانت إحدى أكبر المشكلات التي واجهت القنابل الانزلاقية الموجهة لاسلكيًا في الحرب العالمية الثانية تقنية الإلكترونيات البدائية. كانت تكنولوجيا أجهزة الاستشعار التلفزيونية والأشعة تحت الحمراء في مهدها، ويعوقها ضعف الأداء ونقص الموثوقية. بحلول ستينيات القرن العشرين، كانت هذه الأسلحة قد نضجت، مع تكنولوجيا الإلكترونية ذات الحالة الصلبة الجديدة التي سمحت لأنظمة الأسلحة بأن تكون أكثر موثوقية وصغيرة الحجم.
بدأت الحرب الجوية الأميركية فوق جنوب شرق آسيا بشكل جدي في عام 1964، وسرعان ما أظهرت أن أنظمة الأسلحة الحالية تحقق المطلوب. وجد الطيارون الذين نفذوا ضربات على جسور فيتنام الشمالية - وهي أهداف رئيسية في محاولة قطع تدفق الأسلحة والإمدادات إلى متمردي الفيتكونج في فيتنام الجنوبية - أنها أهداف صعبة للغاية، حيث يصعب ضربها ويصعب إلحاق الضرر بها. تبين أن صواريخ Bullpup عديمة الفائدة تقريبًا؛ كان من الصعب جدًا الطيران بشكل مستقيم، ولم تكن قوية بما يكفي لإحداث الكثير من الضرر.
وكانت هناك حاجة إلى حلول أفضل. تم تطوير القنابل الموجهة المحسنة خلال الستينيات عبر مسارين:
السلام عليكم استكمالا سلسلة الذخائر الذكية الأمريكيةو التي تجدون رابطها من هنا
سلسلة الذخائر الذكية الأمريكية.
نواصل اليوم إن شاء الله مع
WALLEYE EOGB
كانت إحدى أكبر المشكلات التي واجهت القنابل الانزلاقية الموجهة لاسلكيًا في الحرب العالمية الثانية تقنية الإلكترونيات البدائية. كانت تكنولوجيا أجهزة الاستشعار التلفزيونية والأشعة تحت الحمراء في مهدها، ويعوقها ضعف الأداء ونقص الموثوقية. بحلول ستينيات القرن العشرين، كانت هذه الأسلحة قد نضجت، مع تكنولوجيا الإلكترونية ذات الحالة الصلبة الجديدة التي سمحت لأنظمة الأسلحة بأن تكون أكثر موثوقية وصغيرة الحجم.
بدأت الحرب الجوية الأميركية فوق جنوب شرق آسيا بشكل جدي في عام 1964، وسرعان ما أظهرت أن أنظمة الأسلحة الحالية تحقق المطلوب. وجد الطيارون الذين نفذوا ضربات على جسور فيتنام الشمالية - وهي أهداف رئيسية في محاولة قطع تدفق الأسلحة والإمدادات إلى متمردي الفيتكونج في فيتنام الجنوبية - أنها أهداف صعبة للغاية، حيث يصعب ضربها ويصعب إلحاق الضرر بها. تبين أن صواريخ Bullpup عديمة الفائدة تقريبًا؛ كان من الصعب جدًا الطيران بشكل مستقيم، ولم تكن قوية بما يكفي لإحداث الكثير من الضرر.
وكانت هناك حاجة إلى حلول أفضل. تم تطوير القنابل الموجهة المحسنة خلال الستينيات عبر مسارين:
- الذخائر الموجهة بواسطة أجهزة استشعار تلفزيونية أو تعمل بالأشعة تحت الحمراء، أو "القنابل الموجهة الكهروضوئية (EOGB)".
-
- أسلحة الليزر شبه النشطة التي تستهدف انعكاسات شعاع الليزر المنعكس عن الهدف، أو "القنابل الموجهة بالليزر (LGB)".
أدى عمل البحرية الأمريكية على EOGB إلى إنتاج Waleye عن طريق شركة Martin Marietta. بدأت البحرية التحقيق في السلاح في عام 1963، مع منح عقد الإنتاج لقسم مارتن في أورلاندو، فلوريدا، في أوائل عام 1966. تم تسمية السلاح بـ "AGM-62"، حيث تعني كلمة "AGM" " صاروخ جو-أرض""Air-to-Ground Missile" - على الرغم من أن التعيين كان مضللاً، حيث أن القنبلة الانزلاقية لم تكن في الحقيقة "صاروخًا" لأنها لم تكن مزودة بالطاقة.

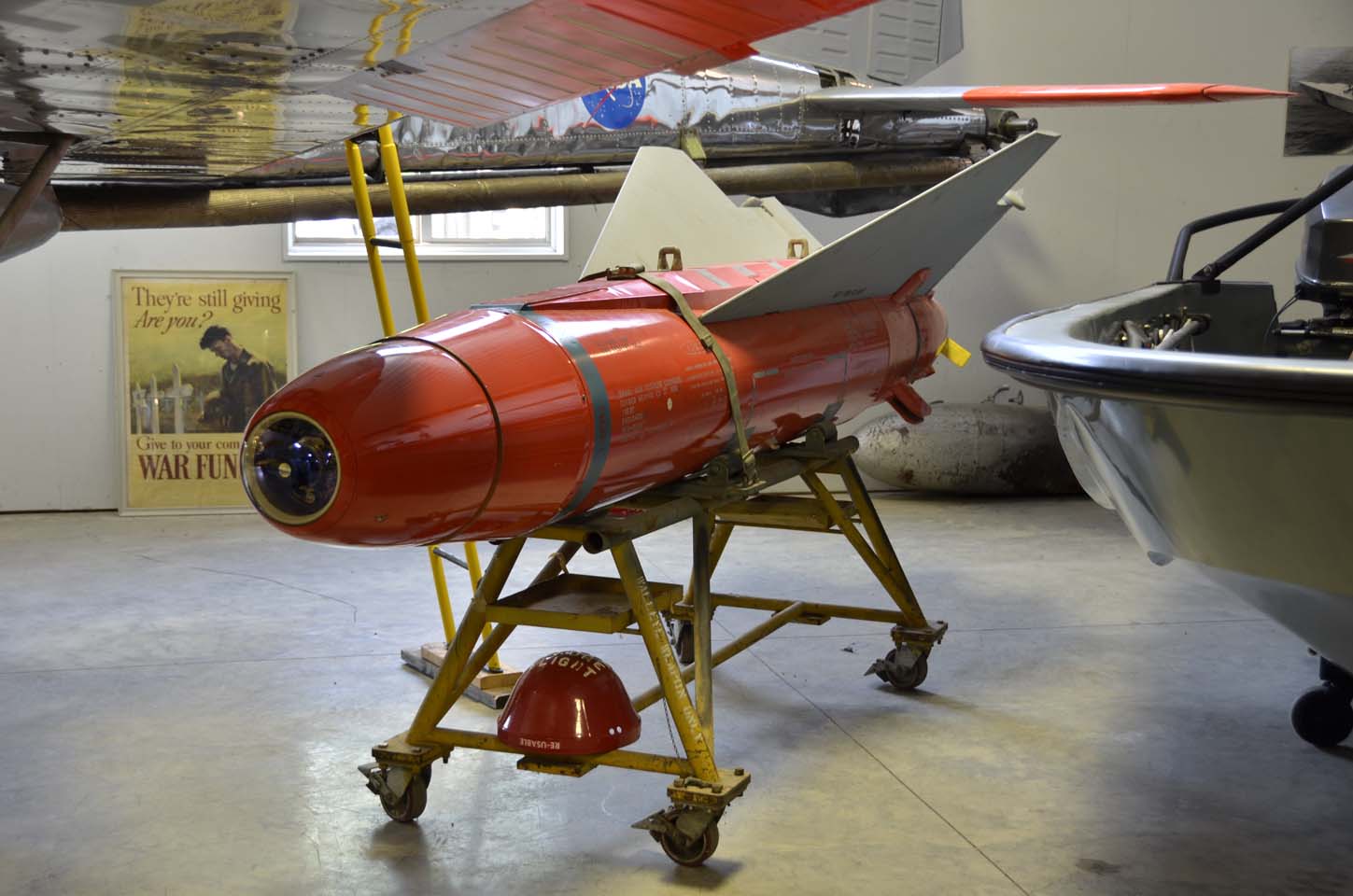

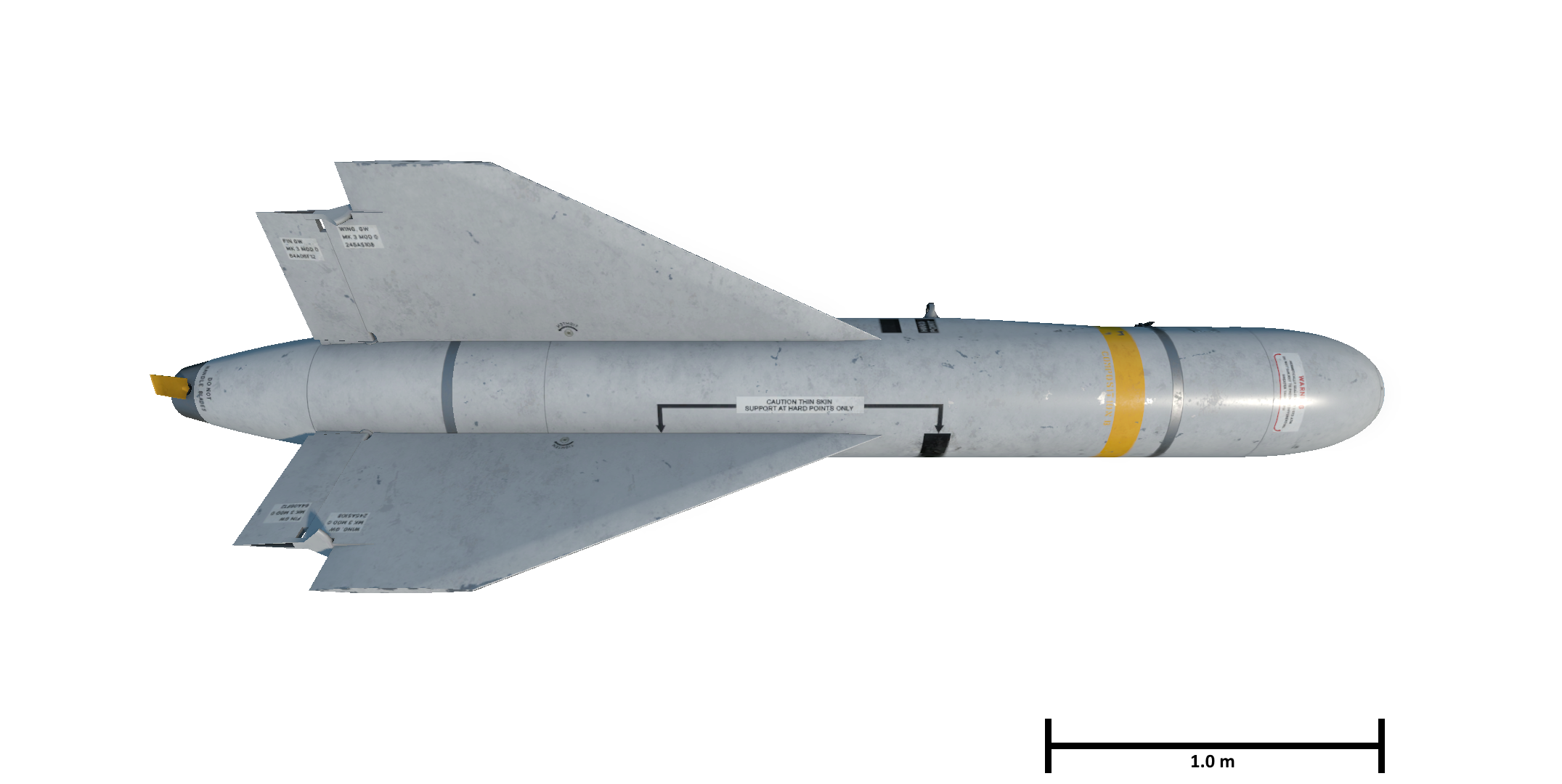

كان لدى "Waleye I" أربعة أجنحة دلتا مقصوصة مرتبة في نمط صليبي، مع زعانف تحكم عند الحافة الخلفية. كاميرا تلفزيونية أنبوبية فيديكون في الأنف؛ دوار في الذيل لتوفير مضخة هيدروليكية ومولد كهربائي؛ ورأس حربي يزن 375 كيلوغراما (825 رطلا). كان طول Walleye I تقريبا 3.44 مترًا (11 قدمًا و4 بوصات) وقطره 32 سم (12.5 بوصة)؛ جناحيه 1.16 متر (3 أقدام و 10 بوصات) ؛ ووزنه 500 كيلوجرام (1100 رطل).

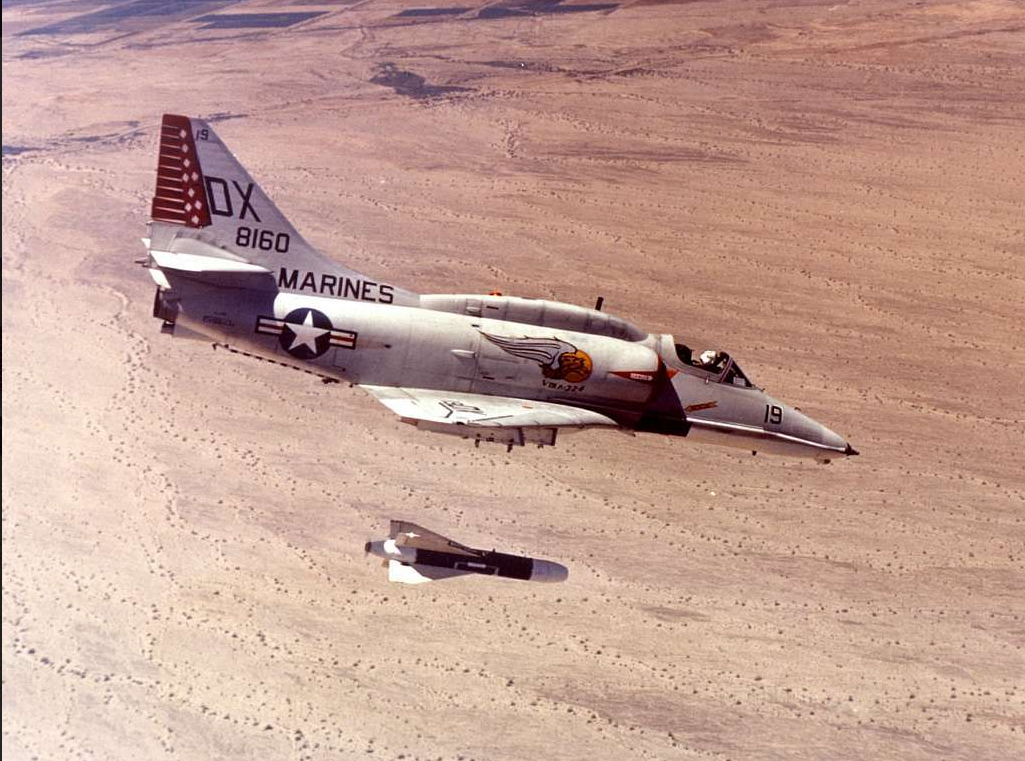

دخلت صاروخ Walleye I في القتال في أوائل عام 1967، وحملته طائرة هجومية خفيفة دوجلاس A-4 سكاي هوك تابعة للبحرية في أوائل عام 1967. وكانت النتائج مثيرة للإعجاب: في الضربة الأولى، أرسل طيار سكاي هوك قنبلة مباشرة إلى نافذة مبنى ثكنة عسكرية. من بين 68 صاروخ "Waleye I" تم اطلاقها 65 منها اصبت اهدافها.
أثناء التشغيل، تم عرض الصورة التي قدمها باحث الصاروخ Walleye على شاشة تلفزيون في الطائرة المسقطة. قام المشغل بقفل الشعيرات المتقاطعة على الشاشة على عنصر مشهد عالي التباين، مثل النافذة أو الباب؛ يتم ضبط خيار دمج الرأس الحربي حسب الرغبة؛ وأسقط السلاح. بعد ذلك، تقوم عدسة Walleye بتوجيه نفسها إلى الهدف، مع التركيز على نمط التباين المستهدف.
استخدم الباحث نظام مطابقة النمط التناظري، مع تحويل السطوع على طول المحورين الأفقي والرأسي للصورة المستهدفة إلى أشكال موجية كهربائية تناظرية مزدوجة. تقوم إلكترونيات التحكم الخاصة بالباحث بعد ذلك باكتشاف التحولات في الأشكال الموجية المقابلة للتغيرات المفاجئة في سطوع المشهد، واستخدامها كـ "مواقع هدف" لإرسال الصاروخ إلى هدفه. لقد كان سلاحًا مع تقنية "أطلق وانسى"، قادرًا على تنفيذ "هجوم نهائي" من تلقاء نفسه.
يحتاج الباحث إلى نمط ثابت عالي التباين ليعمل بشكل صحيح؛ يمكن أن ينكسر القفل إذا كان اليوم ضبابيًا، أو كانت هناك سحب متغيرة أو مصادر وهج شمس عابر. في مثل هذه الحالات، تبين أن عبارة "أطلق وانس" تعني في الواقع أن السلاح قد أطلق ثم نسي وجهته. ومع ذلك، عندما كان السلاح يعمل كان يعمل بشكل جيد للغاية، بدقة تصل إلى بضعة أمتار.
كانت البحرية متحمسة بدرجة كافية بشأن Walleye لإستخدامه على الطائرات الهجومية من طراز A-6 Intruder وA-7 Corsair II.

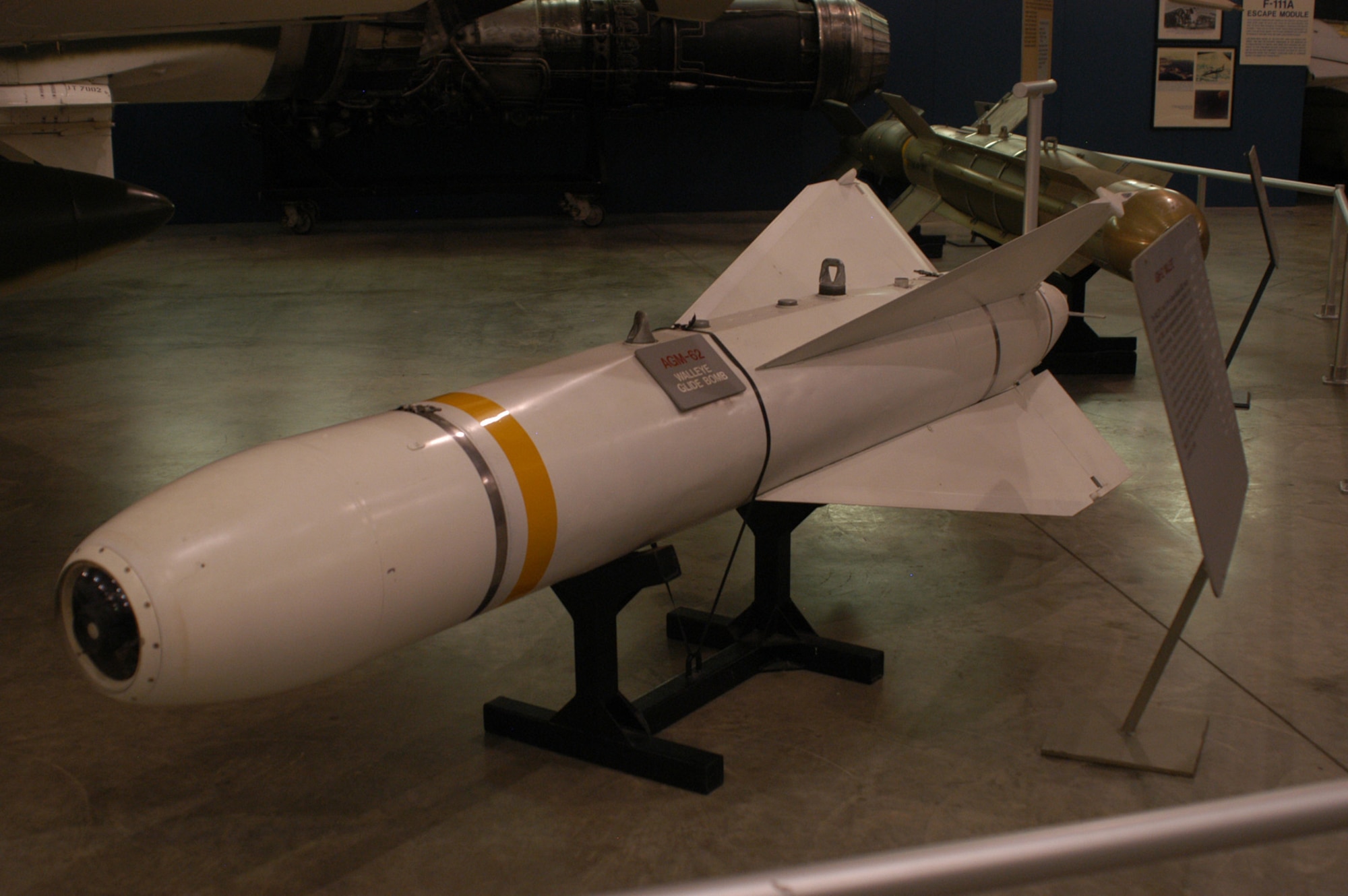

تم تطوير صاروخ "Waleye II" بوزن 900 كيلوغرام (2000 رطل)، الملقب بـ "Fat Albert". تم بناء Walleye II بواسطة شركة Hughes بموجب عقد مع Martin Marietta. لقد بدا مثل Walleye I ، حيث يبلغ طوله 4.04 مترًا (13 قدمًا و 3 بوصات) وقطره 46 سم (18 بوصة) وطول جناحيه 1.3 مترًا (4 أقدام و 3 بوصات). دخل Walleye II الخدمة في عام 1974.
طائرة A-6E SWIP Intruder تطلق طائرة Walleye II أثناء الاختبار في NAWC Pax River، 1994.
تبعت صاروخ Walleye II في عام 1975 الطراز Walley "Extended Range / Data Link (ERDL)""، والذي تتميز بأجنحة أكبر لنطاق انزلاق أطول ونظام توجيه وتحكم أكثر تطورًا. تمت ترقية معظم أسلحة Walleye I وII إلى التكوين "Waleye I ERDL" و"Waleye II ERDL". يسمح نظام ERDL للمشغل بمراقبة الباحث Walleye عبر بود رابط بيانات الراديو "AN/AWW-9" (لاحقًا "AN/AWW-13")، وتغيير قفل الهدف بعد الإطلاق إذا لزم الأمر.
لم تكن الطائرة المسيطرة بالضرورة هي نفسها طائرة الإطلاق؛ كان من الأفضل غالبًا أن تقف طائرة واحدة بعيدًا عن الهدف وتوجه القنابل، بينما تطلقها طائرات أخرى وتخرج من منطقة الهدف. لم يؤدي تكتيك الهجوم هذا الملقب ب "buddy targeting" إلى تعزيز الفعالية وزيادة سلامة الطاقم فحسب، بل يعني أيضًا أنه ليس من الضروري تزويد جميع الطائرات الهجومية بحجرة وصلة بيانات. تم تحديث نظام توجيه "digital phase-shift keying (DPSK)" المحدث مع قناة اتصالات أكثر موثوقية في الثمانينيات، مما أدى إلى ظهور "Waleye I ERDL DPSK" و"Walleye II ERDL DPSK".

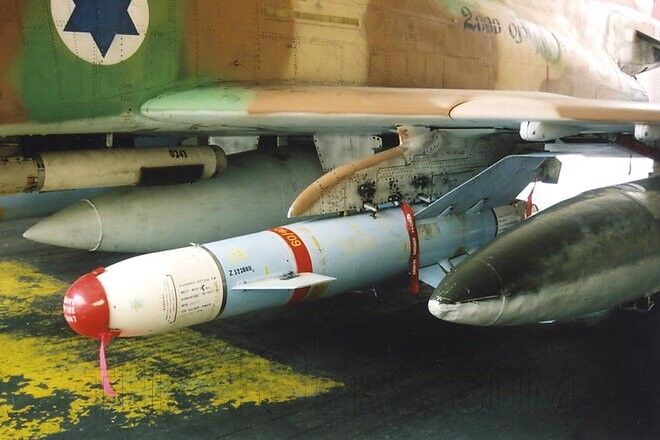

تم الحصول على Walleye أيضًا بكميات صغيرة من قبل القوات الجوية الأمريكية، وكذلك القوات الجوية الإسرائيلية. استخدم الإسرائيليون صواريخ Walleye II في حرب يوم الغفران عام 1973 وكانت النتائج متباينة؛ ليأتي بعد ذلك بنسخة معدلة، "تادميت"، مع باحث محسّن وصاروخ معزز، تم استخدامه بنجاح في حرب عام 1982 في جنوب لبنان. استخدمت البحرية الأمريكية صواريخ Walleyes بشكل جيد في حرب الخليج الأولى، حيث أسقطت 124 منها على أهداف عراقية.
تم سحب السلاح من الخدمة في عام 1995، في الوقت الذي تم فيه إخراج الطائرة A-7 أيضا من الخدمة، ولم تكن أي طائرة بحرية أخرى مؤهلة للحصول على السلاح. تم إنتاج حوالي 5000 صاروخ Walleye من جميع الأنواع، بما في ذلك ذحائر تدريبية خاملة تم تصنيعها، وحتى صورايخ Walleye مسلحة نوويًا، "Guided Weapon Mark 6". يبدو أن Walleye النووية لم تصل أبدًا إلى الوضع التشغيلي.
كان لدى "Waleye I" أربعة أجنحة دلتا مقصوصة مرتبة في نمط صليبي، مع زعانف تحكم عند الحافة الخلفية. كاميرا تلفزيونية أنبوبية فيديكون في الأنف؛ دوار في الذيل لتوفير مضخة هيدروليكية ومولد كهربائي؛ ورأس حربي يزن 375 كيلوغراما (825 رطلا). كان طول Walleye I تقريبا 3.44 مترًا (11 قدمًا و4 بوصات) وقطره 32 سم (12.5 بوصة)؛ جناحيه 1.16 متر (3 أقدام و 10 بوصات) ؛ ووزنه 500 كيلوجرام (1100 رطل).
دخلت صاروخ Walleye I في القتال في أوائل عام 1967، وحملته طائرة هجومية خفيفة دوجلاس A-4 سكاي هوك تابعة للبحرية في أوائل عام 1967. وكانت النتائج مثيرة للإعجاب: في الضربة الأولى، أرسل طيار سكاي هوك قنبلة مباشرة إلى نافذة مبنى ثكنة عسكرية. من بين 68 صاروخ "Waleye I" تم اطلاقها 65 منها اصبت اهدافها.
أثناء التشغيل، تم عرض الصورة التي قدمها باحث الصاروخ Walleye على شاشة تلفزيون في الطائرة المسقطة. قام المشغل بقفل الشعيرات المتقاطعة على الشاشة على عنصر مشهد عالي التباين، مثل النافذة أو الباب؛ يتم ضبط خيار دمج الرأس الحربي حسب الرغبة؛ وأسقط السلاح. بعد ذلك، تقوم عدسة Walleye بتوجيه نفسها إلى الهدف، مع التركيز على نمط التباين المستهدف.
استخدم الباحث نظام مطابقة النمط التناظري، مع تحويل السطوع على طول المحورين الأفقي والرأسي للصورة المستهدفة إلى أشكال موجية كهربائية تناظرية مزدوجة. تقوم إلكترونيات التحكم الخاصة بالباحث بعد ذلك باكتشاف التحولات في الأشكال الموجية المقابلة للتغيرات المفاجئة في سطوع المشهد، واستخدامها كـ "مواقع هدف" لإرسال الصاروخ إلى هدفه. لقد كان سلاحًا مع تقنية "أطلق وانسى"، قادرًا على تنفيذ "هجوم نهائي" من تلقاء نفسه.
يحتاج الباحث إلى نمط ثابت عالي التباين ليعمل بشكل صحيح؛ يمكن أن ينكسر القفل إذا كان اليوم ضبابيًا، أو كانت هناك سحب متغيرة أو مصادر وهج شمس عابر. في مثل هذه الحالات، تبين أن عبارة "أطلق وانس" تعني في الواقع أن السلاح قد أطلق ثم نسي وجهته. ومع ذلك، عندما كان السلاح يعمل كان يعمل بشكل جيد للغاية، بدقة تصل إلى بضعة أمتار.
كانت البحرية متحمسة بدرجة كافية بشأن Walleye لإستخدامه على الطائرات الهجومية من طراز A-6 Intruder وA-7 Corsair II.
تم تطوير صاروخ "Waleye II" بوزن 900 كيلوغرام (2000 رطل)، الملقب بـ "Fat Albert". تم بناء Walleye II بواسطة شركة Hughes بموجب عقد مع Martin Marietta. لقد بدا مثل Walleye I ، حيث يبلغ طوله 4.04 مترًا (13 قدمًا و 3 بوصات) وقطره 46 سم (18 بوصة) وطول جناحيه 1.3 مترًا (4 أقدام و 3 بوصات). دخل Walleye II الخدمة في عام 1974.
طائرة A-6E SWIP Intruder تطلق طائرة Walleye II أثناء الاختبار في NAWC Pax River، 1994.
تبعت صاروخ Walleye II في عام 1975 الطراز Walley "Extended Range / Data Link (ERDL)""، والذي تتميز بأجنحة أكبر لنطاق انزلاق أطول ونظام توجيه وتحكم أكثر تطورًا. تمت ترقية معظم أسلحة Walleye I وII إلى التكوين "Waleye I ERDL" و"Waleye II ERDL". يسمح نظام ERDL للمشغل بمراقبة الباحث Walleye عبر بود رابط بيانات الراديو "AN/AWW-9" (لاحقًا "AN/AWW-13")، وتغيير قفل الهدف بعد الإطلاق إذا لزم الأمر.
لم تكن الطائرة المسيطرة بالضرورة هي نفسها طائرة الإطلاق؛ كان من الأفضل غالبًا أن تقف طائرة واحدة بعيدًا عن الهدف وتوجه القنابل، بينما تطلقها طائرات أخرى وتخرج من منطقة الهدف. لم يؤدي تكتيك الهجوم هذا الملقب ب "buddy targeting" إلى تعزيز الفعالية وزيادة سلامة الطاقم فحسب، بل يعني أيضًا أنه ليس من الضروري تزويد جميع الطائرات الهجومية بحجرة وصلة بيانات. تم تحديث نظام توجيه "digital phase-shift keying (DPSK)" المحدث مع قناة اتصالات أكثر موثوقية في الثمانينيات، مما أدى إلى ظهور "Waleye I ERDL DPSK" و"Walleye II ERDL DPSK".
تم الحصول على Walleye أيضًا بكميات صغيرة من قبل القوات الجوية الأمريكية، وكذلك القوات الجوية الإسرائيلية. استخدم الإسرائيليون صواريخ Walleye II في حرب يوم الغفران عام 1973 وكانت النتائج متباينة؛ ليأتي بعد ذلك بنسخة معدلة، "تادميت"، مع باحث محسّن وصاروخ معزز، تم استخدامه بنجاح في حرب عام 1982 في جنوب لبنان. استخدمت البحرية الأمريكية صواريخ Walleyes بشكل جيد في حرب الخليج الأولى، حيث أسقطت 124 منها على أهداف عراقية.
تم سحب السلاح من الخدمة في عام 1995، في الوقت الذي تم فيه إخراج الطائرة A-7 أيضا من الخدمة، ولم تكن أي طائرة بحرية أخرى مؤهلة للحصول على السلاح. تم إنتاج حوالي 5000 صاروخ Walleye من جميع الأنواع، بما في ذلك ذحائر تدريبية خاملة تم تصنيعها، وحتى صورايخ Walleye مسلحة نوويًا، "Guided Weapon Mark 6". يبدو أن Walleye النووية لم تصل أبدًا إلى الوضع التشغيلي.
