تركيا تطلق اول صاروخ من نظام MIDLAS للدفاع الجوي

Amr Ghoniem

الله غــايـتـنــا
إنضم
19 يوليو 2009
المشاركات
8,172
التفاعل
10,962 51 4
الدولة
Egypt

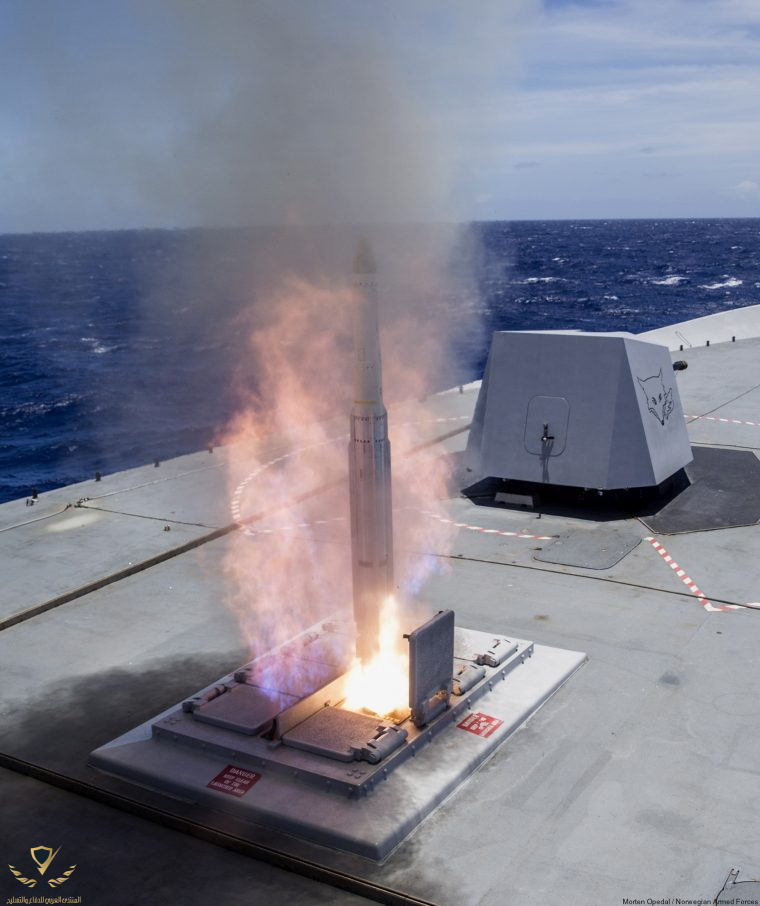

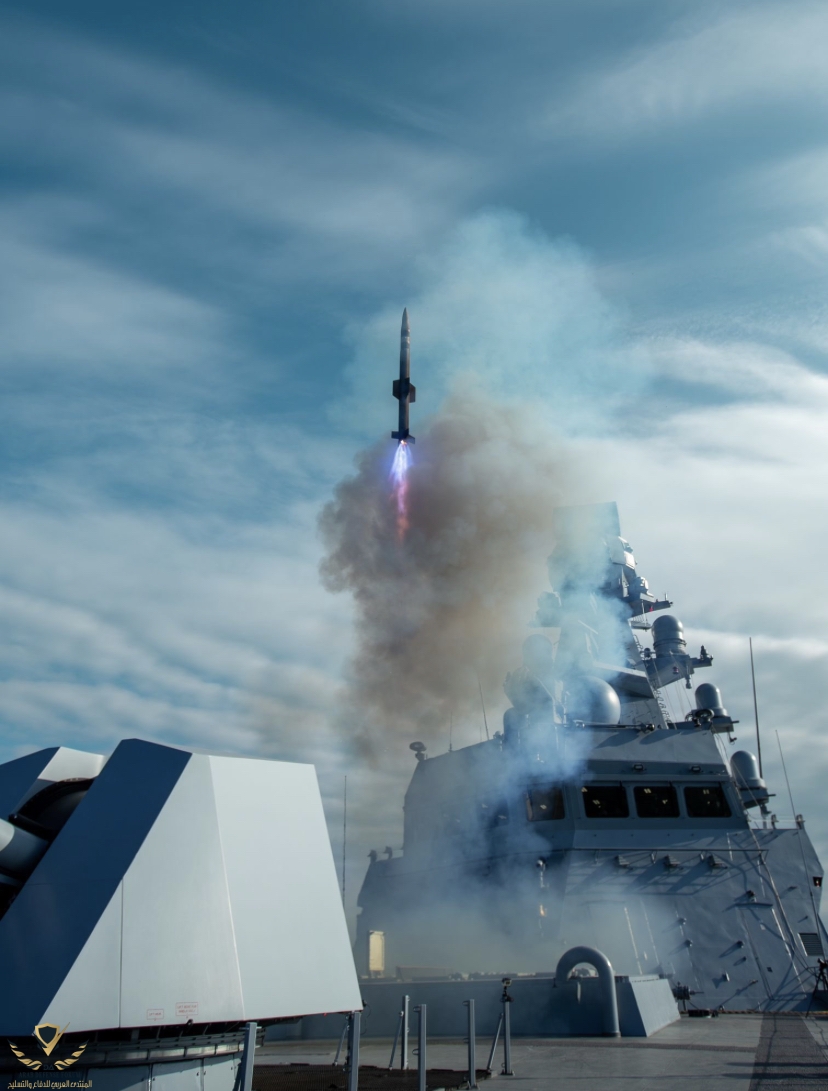

في خطوه مهمه جدا وكسرا للعقوبات نجحت اولي اختبارات الاطلاق علي نظام MIDLAS للدفاع الجوي الوطني من علي متن فرقاطه TCG Istanbul وشهدت اطلاق صاروخ Hisar O+ للدفاع الحوي متوسط المدي






الحقيقه الصورة لفتت نظري
يبدوا المحرك صغير جدا
لا أعلم كم مدى وسرعة هذا الصاروخ
لكن مع محرك بهذا الحجم لا أعتقد أنها كبيرة

انظر الفرق


في خطوه مهمه جدا وكسرا للعقوبات نجحت اولي اختبارات الاطلاق علي نظام MIDLAS للدفاع الجوي الوطني من علي متن فرقاطه TCG Istanbul وشهدت اطلاق صاروخ Hisar O+ للدفاع الحوي متوسط المدي



كم المدى اخي العزيز

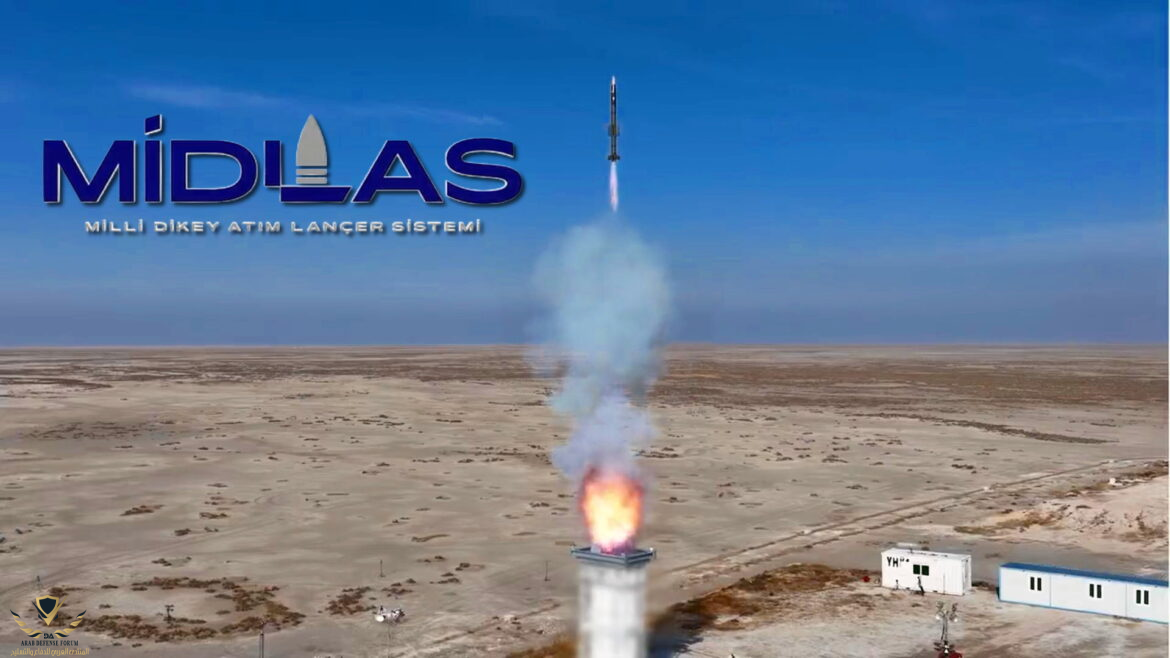

الخبر عن نجاح الاتراك في اعتماد النظام التركي للاطلاق العمودي البحري من الفرقاطة TCG إسطنبول بعد نجاح اطلاقة منصة الارضية





















حلووو
قريت ان امريكا قبل ٣ سنوات حظرت بيع النظام لتركيا. بس احد يعرف ايش هو MIDLAS ؟ هو اسم الصاروخ ولا الانابيب ولا ؟


يعني صناعه هذي الانابيب صعبه يوم امريكا حظرت بيعه؟ قصدي وش الصعوبه فيها !

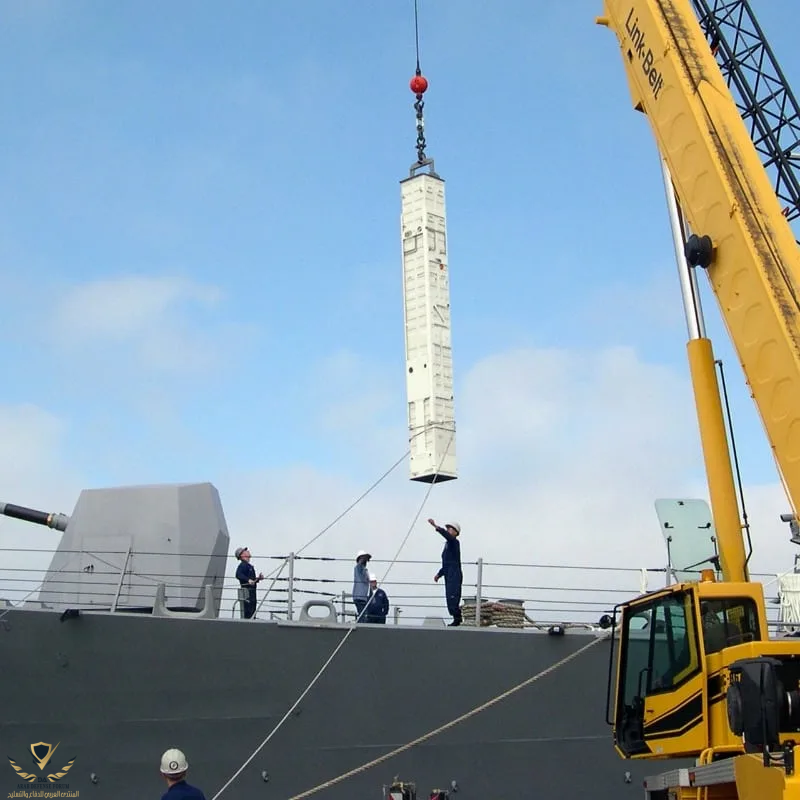

المسالة ليست انابيب انما نظام اطلاق متكامل و ليس انبوب يوضع فيه الصاروخ

حلووو
قريت ان امريكا قبل ٣ سنوات حظرت بيع النظام لتركيا. بس احد يعرف ايش هو MIDLAS ؟ هو اسم الصاروخ ولا الانابيب ولا ؟

مشاهدة المرفق 669850

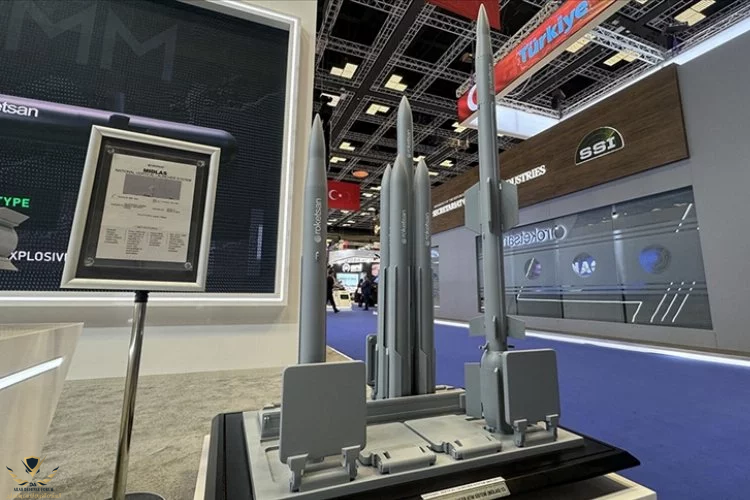

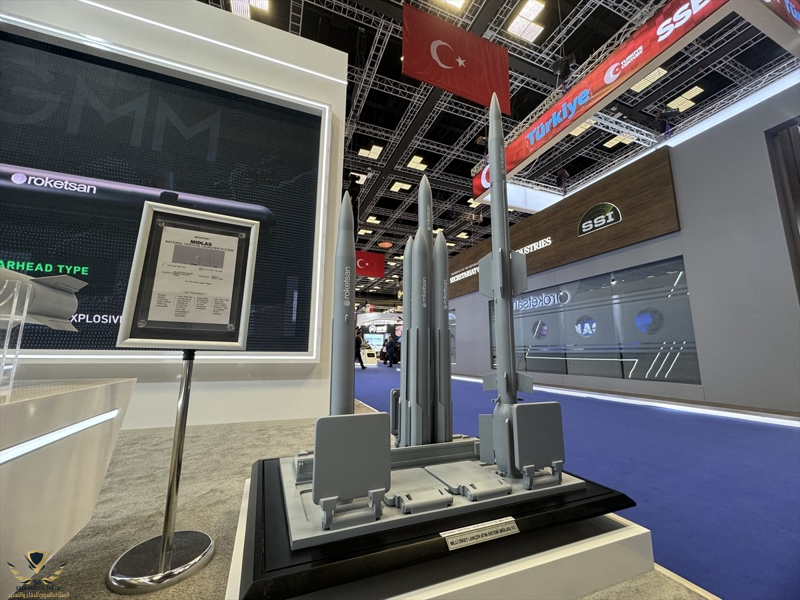

MIDLAS (Milli Dikey Atım Lançer Sistemi - means National Vertical Launch System)​


في المرحلة الأولية، ستوفر MIDLAS القدرة على الدفاع الجوي لسفن البحرية التركية من خلال إطلاق صواريخ Hisar RF المحلية. وفي وقت لاحق، سيتم دمج SIPER Block-1 (نظام دفاع جوي بعيد المدى)، وATMACA، والصواريخ الوطنية الأخرى في MIDLAS. وسيسمح ذلك للبحرية التركية بنشر مجموعة واسعة من الصواريخ الدفاعية والهجومية على منصاتها.

With this project, we will be able to integrate our national missiles much easier and faster. In the next phases, we intend to meet the vertical firing needs of all indigenous warships as part of the MIDLAS project. The fact that these weapon systems have reached the stage of using national munitions paves the way for Turkey to act completely independently in this regard. We intend to launch SIPER Block-1 from MIDLAS. Atmaca and equivalent missiles are on our agenda


Murat IKINCI, Roketsan CEO

التعديل الأخير:
مشاهدة المرفق 669814


الحقيقه الصورة لفتت نظري
يبدوا المحرك صغير جدا
لا أعلم كم مدى وسرعة هذا الصاروخ
لكن مع محرك بهذا الحجم لا أعتقد أنها كبيرة

انظر الفرق

مشاهدة المرفق 669815

هناك شي غريب بمحركات الصواريخ التركيه سبق وتكلمت عنه ، نار زرقاء + دخان لايكاد يذكر + سرعه انطلاق كبيره تشعرك ان الصاروخ مجرد لعبه
تشابه الhybrid engine rocket

الحقيقه الصورة لفتت نظري
يبدوا المحرك صغير جدا
لا أعلم كم مدى وسرعة هذا الصاروخ
لكن مع محرك بهذا الحجم لا أعتقد أنها كبيرة

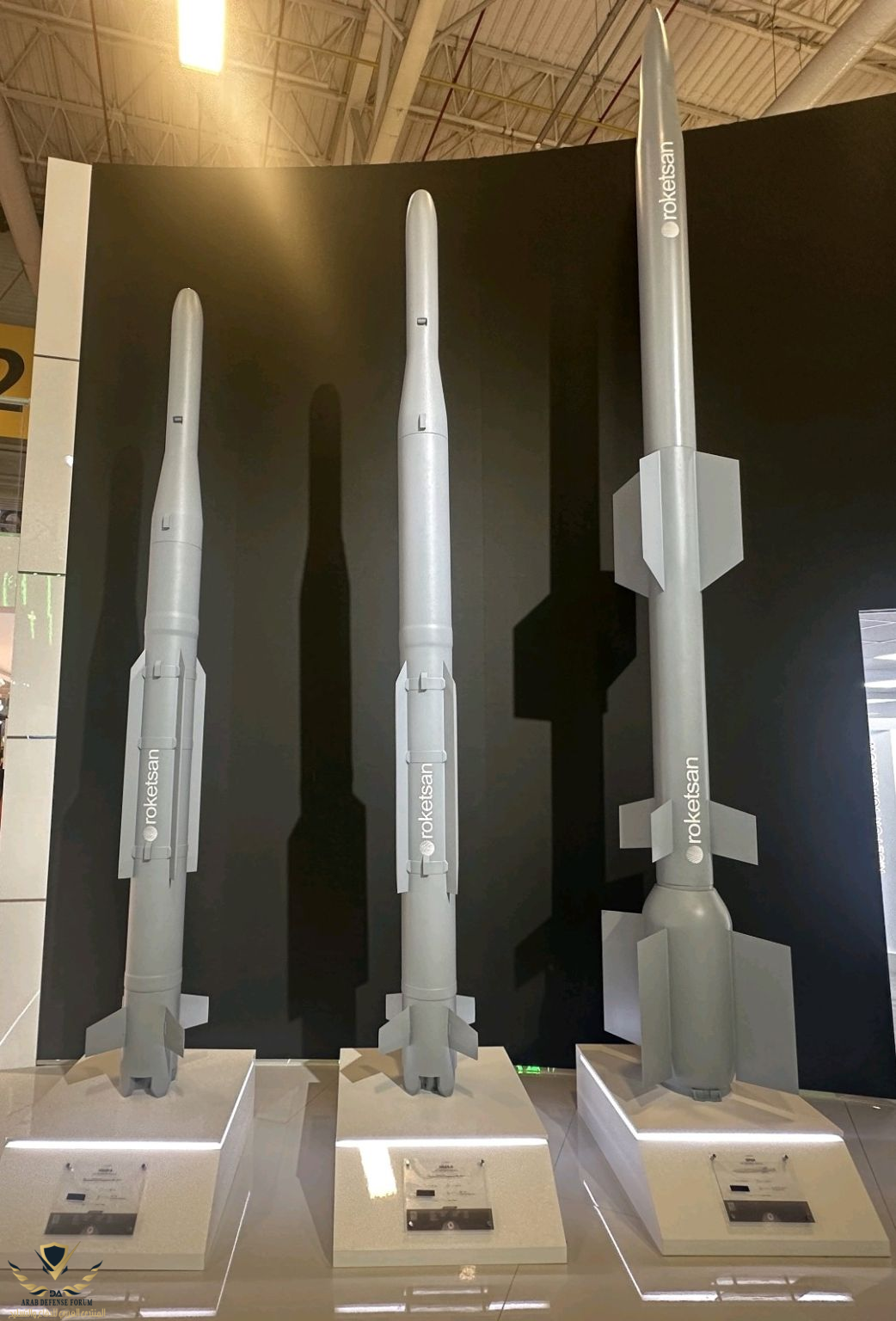

صاروخ بمحرك من مرحلة واحدة وآخر بمحرك من مرحلتين...

هناك شي غريب بمحركات الصواريخ التركيه سبق وتكلمت عنه ، نار زرقاء + دخان لايكاد يذكر + سرعه انطلاق كبيره تشعرك ان الصاروخ مجرد لعبه
تشابه الhybrid engine rocket

أعتقد الأمر راجع لنوعية الوقود الصلب المستخدم وتصميم فوهة النفث !!!! فمن الأمور المهمة التي تلقى اهتماماً شديداً عند تصميم عموم الصواريخ، هو ما يتعلق بنظام الدفع Propulsion System. مبدئيا، جميع أنواع محركات الدفع الصاروخية تتضمن الأجزاء التالية: حجرة الاحتراق chamber، العادم أو فوهة النفث nozzle، والموقد أو بادئ الإشعال igniter.

تصميم فوهة النفث، وبمعنى آخر شكلها وحجمها، تعتبر قضية حاسمة ومهمة لعامل الكفاءة الخاص بنظام دفع الصاروخ. هذه الفوهة المسئولة عن تصريف غازات وقود الدافع وبالتالي تعجيل الصاروخ هي عبارة عن قناة متفاوتة أو متغيرة المقطع العرضي cross-section، لتبدأ من المنطقة الأوسع وحتى الجزء الأقل من المقطع العرضي والذي يدعى "حنجرة الفوهة" nozzle throat، لتتسع مرة أخرى إلى المقطع العرضي الأكبر (في الغالب نمط تصميم الفوهة هو من يحدد سرعة الصاروخ).


MIDLAS (Milli Dikey Atım Lançer Sistemi - means National Vertical Launch System)​


في المرحلة الأولية، ستوفر MIDLAS القدرة على الدفاع الجوي لسفن البحرية التركية من خلال إطلاق صواريخ Hisar RF المحلية. وفي وقت لاحق، سيتم دمج SIPER Block-1 (نظام دفاع جوي بعيد المدى)، وATMACA، والصواريخ الوطنية الأخرى في MIDLAS. وسيسمح ذلك للبحرية التركية بنشر مجموعة واسعة من الصواريخ الدفاعية والهجومية على منصاتها.

With this project, we will be able to integrate our national missiles much easier and faster. In the next phases, we intend to meet the vertical firing needs of all indigenous warships as part of the MIDLAS project. The fact that these weapon systems have reached the stage of using national munitions paves the way for Turkey to act completely independently in this regard. We intend to launch SIPER Block-1 from MIDLAS. Atmaca and equivalent missiles are on our agenda


Murat IKINCI, Roketsan CEO

برنامجهم للاطلاق العمودي لن يشمل فقط صواربخ ال AD وانما على غرار اخر اسلوب اعتمده الامريكان بالاطلاق العمودي للصواريخ المضاده للسفن ...

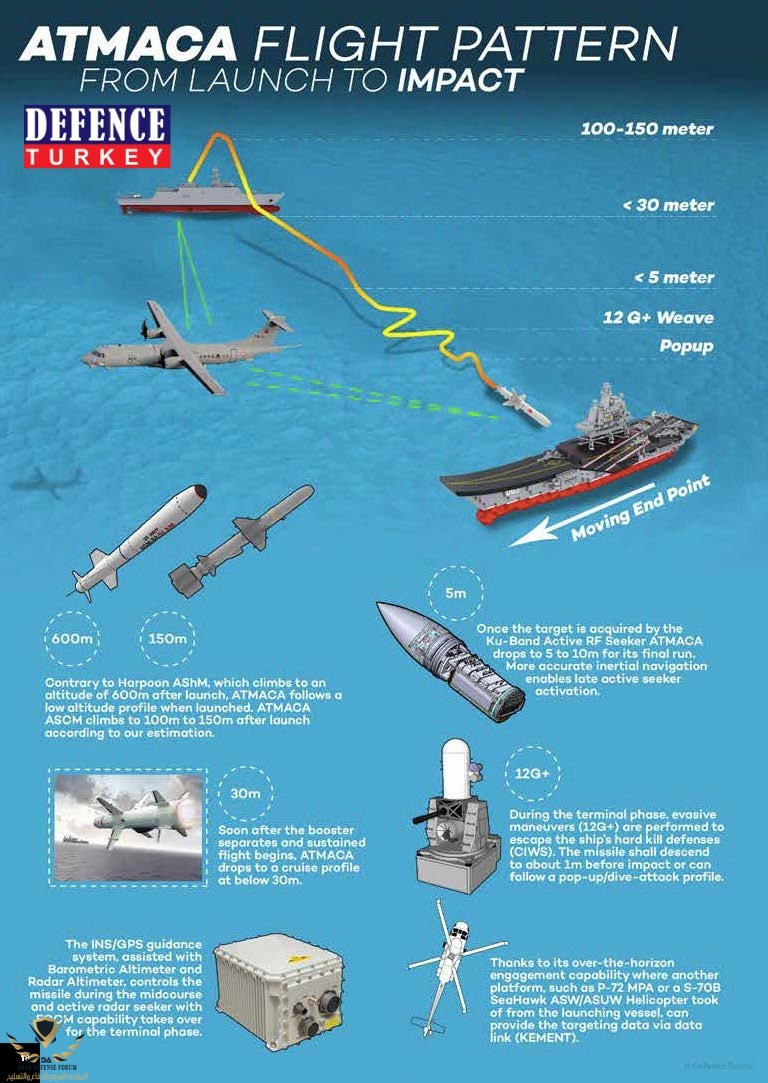

حسب مدير روكستان ان صاروخ ATAMCA المضاد للسفن (ضمن اجندة) الاطلاق العمودي مع صواريخ اخرى ....خطير هذا الصاروخ وخاصة ال flight path ، البرشور يوضح خطوه بخطوه معلومات عن اسلوب تحليقه من لحظه الانطلاق حتى الانقصاض على الهدف , اقل من 5m عن سطح البحر ومناوره طيران (12G+) بالمرحله النهائيه.


أعتقد الأمر راجع لنوعية الوقود الصلب المستخدم وتصميم فوهة النفث !!!! فمن الأمور المهمة التي تلقى اهتماماً شديداً عند تصميم عموم الصواريخ، هو ما يتعلق بنظام الدفع Propulsion System. مبدئيا، جميع أنواع محركات الدفع الصاروخية تتضمن الأجزاء التالية: حجرة الاحتراق chamber، العادم أو فوهة النفث nozzle، والموقد أو بادئ الإشعال igniter.

تصميم فوهة النفث، وبمعنى آخر شكلها وحجمها، تعتبر قضية حاسمة ومهمة لعامل الكفاءة الخاص بنظام دفع الصاروخ. هذه الفوهة المسئولة عن تصريف غازات وقود الدافع وبالتالي تعجيل الصاروخ هي عبارة عن قناة متفاوتة أو متغيرة المقطع العرضي cross-section، لتبدأ من المنطقة الأوسع وحتى الجزء الأقل من المقطع العرضي والذي يدعى "حنجرة الفوهة" nozzle throat، لتتسع مرة أخرى إلى المقطع العرضي الأكبر (في الغالب نمط تصميم الفوهة هو من يحدد سرعة الصاروخ).

بالضبط لهذا لا اعتقد انه يعمل بالوقود الصلب بل السائل ولو كان هذا صحيح فهو شيء غريب لمثل هذه الفئات من الصواريخ

بالضبط لهذا لا اعتقد انه يعمل بالوقود الصلب بل السائل ولو كان هذا صحيح فهو شيء غريب لمثل هذه الفئات من الصواريخ

ليس لي علم بصاروخ تكتيكي يعمل بالوقود السائل، بل جميعها يعمل بالوقود الصلب solid propellant ؟؟!! هذا النوع من الدوافع معد لكي يستكمل احتراقه في حجرة أو حاوية خاصة معدة لتحمل الضغوط المرتفعة جداً. شحنة الدافع أو الحبيبات تتضمن العناصر الكيميائية اللازمة لتأمين الاحتراق الكامل. فمع لحظة الإيقاد، يعمل الدافع على الاشتعال بنسبة متعمدة ومخطط لها حتى يتم استهلاكه واستنفاذه بالكامل.

الدوافع الصلبة تتضمن وقود ومادة مؤكسدة fuel/oxidizer تخلط وتمزج مع بعض بنسب ملائمة (عادة هذه العملية تتم في المصنع وضمن شروط مسيطرة عليها بعناية). أشكال الدافع وبنيته المكتملة تدعى "الحبوب" grains وتكون هذه على هيئة متصلبة وبأنماط متعددة. النوع المستخدم من ناحية التركيب يطلق عليه المتجانس أو ثنائي القاعدة double base.

الدوافع ثنائية القاعدة تحتوي على النيتروسيليلوز nitrocellulose وعناصر أخرى مكملة عالية الطاقة، ربما كان أهمها وأبرزها النيتروغليسرين nitroglycerine.
