أنظمة FS-LIDS و M-LIDS

المضادة للطائرات بدون طيار



نظام LIDS ، وهو اختصار لنظام الهزيمة المتكامل المنخفض ، هو نظام أمريكي مضاد للطائرات بدون طيار للتعامل مع الطائرات الصغيرة بدون طيار ، والذي يتكون من مجموعة من الرادار ونظام الحرب الإلكترونية والكاميرا الكهروضوئية والأشعة تحت الحمراء وذخيرة الذئب المتسكع لتحديد الأهداف وتدميرها. يمكن استخدام هذا النظام في كل من الوضعين الثابت (FS-LIDS) والمتحرك (M-LIDS) للدفاع قصير المدى والإقليمي.

في يناير 2020 ، أنشأت وزارة الدفاع الأمريكية مكتبا مشتركا لأنظمة الطائرات بدون طيار الصغيرة المضادة لاختبار أكثر من 40 نظاما مضادا للطائرات بدون طيار. وأخيرا، اقترح هذا المكتب حلا في شكل FS-LIDS وM-LIDS للبعثات الثابتة والمتنقلة للتعامل مع الطائرات الصغيرة بدون طيار.

يحتوي هذا النظام على نوعين: FS-LIDS تعني نظام الهزيمة المتكامل لنظام الطائرات بدون طيار الثابت المنخفض والبطيء والصغير ونظام الهزيمة المتكامل M-LIDS لتقف على نظام الهزيمة المتكامل للطائرات بدون طيار المتنقلة المنخفضة والبطيئة والصغيرة. كما توحي أسمائهم ، FS-LIDS ثابتة و M-LIDS هي نظام متنقل. لكن كلا النظامين لهما مكونات مشتركة.

يتكون هذا النظام من مزيج من رادار المراقبة الجوية AN / TPQ-50 أو رادار KuRFS ، بالإضافة إلى نظام الحرب الإلكترونية المضاد للطائرات بدون طيار ، وكاميرا كهروضوئية وكاميرا تعمل بالأشعة تحت الحمراء ، وطائرات بدون طيار Coyote. كل هذه الأجزاء تساعد النظام على تحديد الطائرات الصغيرة بدون طيار التي تتحرك على ارتفاع منخفض ، وتصنيفها والعمل على تدميرها وإسقاطها.

وتجدر الإشارة إلى أن أيا من طرازات FS-LIDS الثابتة أو طرازات M-LIDS المتنقلة يمكنها استخدام الرادارات المذكورة أعلاه.

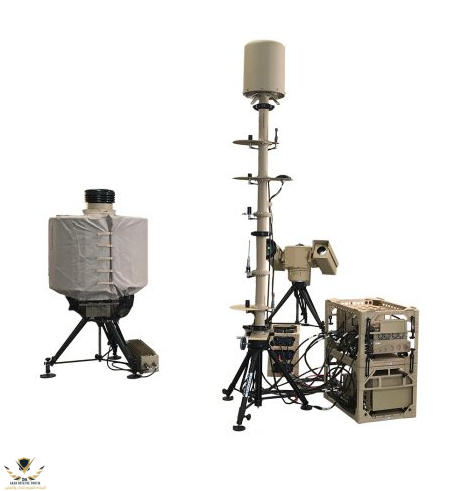

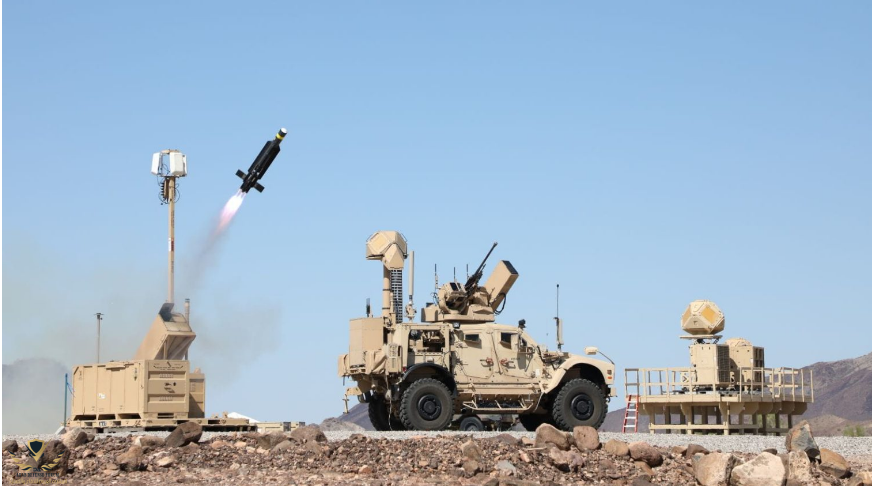

مجموعة الرادار و EW والكاميرا والمكونات الأخرى المتعلقة بإصدار FS-LIDS المقدمة من SRC لهذا النظام

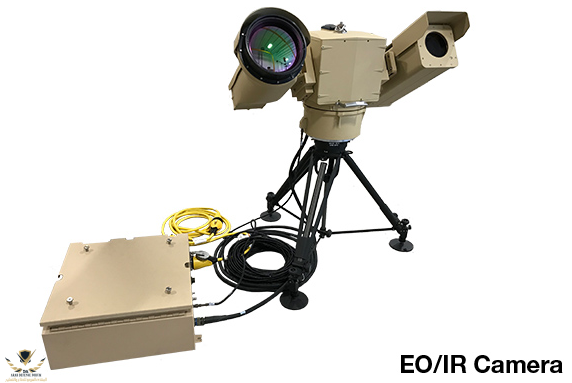

النظام الكهروضوئي المستخدم في نظام LIDS

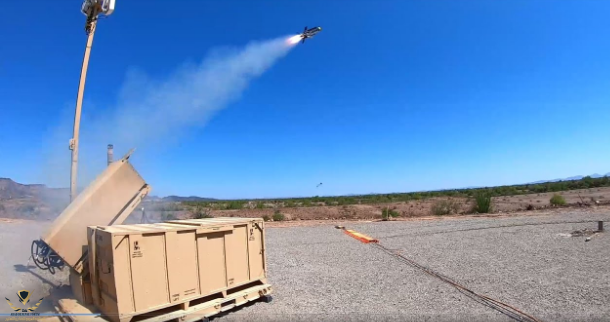

لقطة طائرة بدون طيار Coyote-2 من نظام FS-LIDS الأرضي الثابت


يحتوي M-LIDS على مدفع أوتوماتيكي 30 ملم مثبت على مركبة Oshkosh المدرعة. نظرا لإمكانية مزامنة الرادار مع مدفع 30 ملم ، فمن الممكن استخدام هذا المدفع لصد هجمات الطائرات بدون طيار في الطبقة الأخيرة.

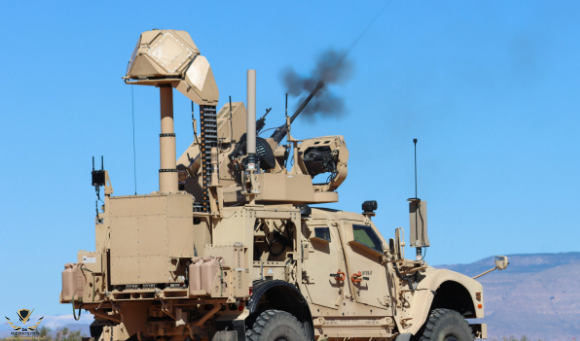

إطلاق مدفع 30 ملم في نظام M-LIDS


أيضا ، في نموذج آخر من هذا النظام ، تم استخدام النموذج الأرضي لنظام الأسلحة القريبة Phalanx المعروف باسم C-RAM. في الواقع ، فإن نظام C-RAM المضاد للطائرات هو طبقة واقية مستقلة يمكن استخدامها في الطبقة الأخيرة من الاعتراض.

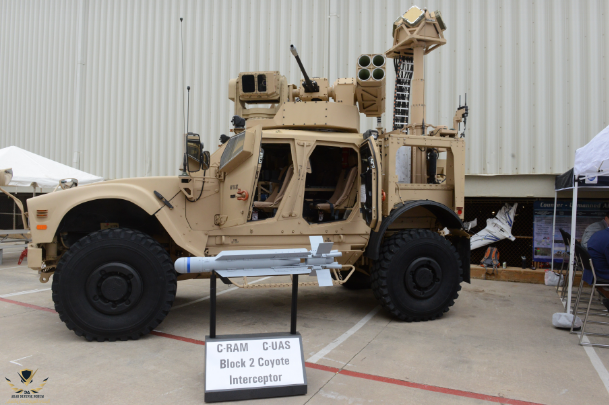

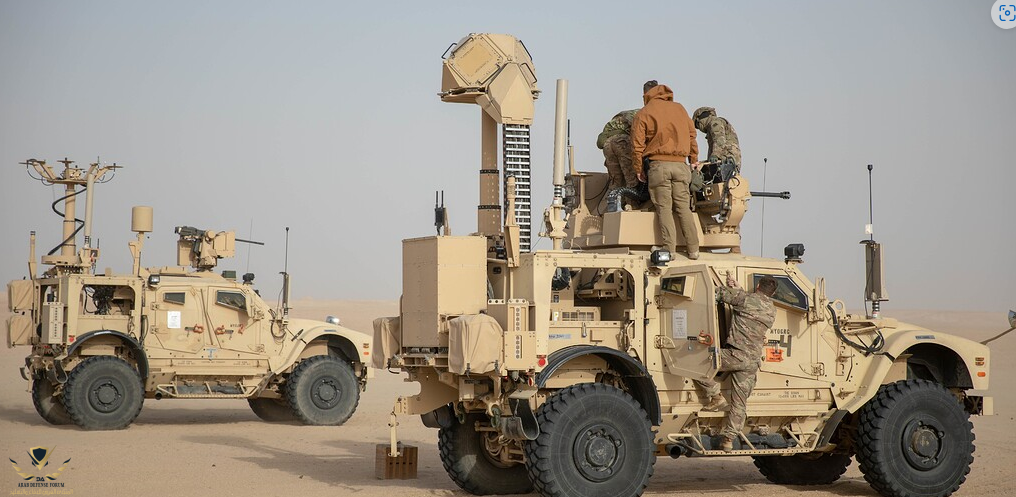

نظام C-RAM ، Coyote block 2 ، رادار KuRFS (إصدار Ku-720-1) ونظام كهروضوئي في طراز M-LIDS مثبت على مركبة Oshkosh المدرعة

رادار المراقبة الجوية AN/TPQ-50:
AN / TPQ-50 هو رادار صفيف مرحلي خفيف الوزن مضاد للحريق تصنعه شركة SRC Inc الأمريكية. تم تصميم هذا الرادار ، الذي تم تطويره على أساس رادار AN/TPQ-48 ، للكشف عن قذائف المدفعية وقذائف الهاون ، وأنظمة إطلاق الصواريخ مثل MLRS ، والكشف عن موقع إطلاق جميع أنواع المدفعية. يوفر هذا الرادار مراقبة مستمرة 3-D ، 360 درجة إلى جانب القدرة على تحديد الأهداف من مسافة 10 إلى 15 كيلومترا. يمكن تثبيت هذا الرادار بسهولة على المركبات المدرعة أو الحوامل الثابتة في أقصر وقت ممكن.

يتم تثبيت رادار AN / TPQ-50 واستخدامه على نظام FS-LIDS و M-LIDS ، والذي ، نظرا لقدرته العالية على الكشف عن أهداف المدفعية الصغيرة ، لديه أيضا قدرة جيدة على الكشف في العثور على طائرات بدون طيار صغيرة.

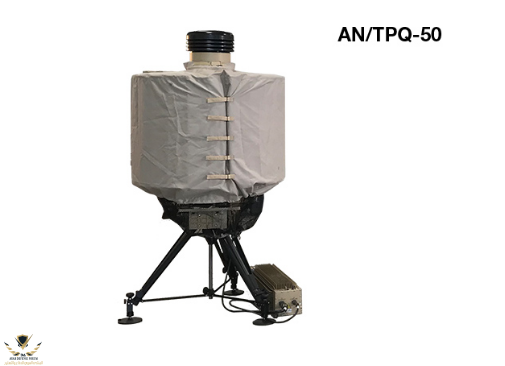

رادار AN/TPQ-50

رادار المراقبة الجوية KuRFS:
يتم إنتاج رادار KuRFS ، وهو اختصار لنظام التردد اللاسلكي Ku-band ، من قبل شركة Rayton. هذا الرادار هو رادار متعدد المهام ، 3-D و 360 درجة مع قدرة التشغيل المستمر. تم تصميم هذا الرادار للدفاع ضد هجمات الصواريخ والمدفعية وقذائف الهاون وقد تم اختباره واستخدامه في ساحات القتال مثل حروب العراق وأفغانستان. اليوم ، يستخدم رادار KuRFS أيضا كرادار لنظام الهواء المضاد للطائرات بدون طيار. يتوافق الرادار مع العديد من أنظمة الأسلحة ، بما في ذلك نظام الأسلحة C-RAM والمدافع من عيار 50 ومدافع 30 ملم ، بالإضافة إلى دعم الليزر عالي الطاقة وطائرات Coyote بدون طيار.

يستخدم رادار KuRFS تقنية استشعار راداري تسمى مصفوفة Ku-band النشطة الممسوحة إلكترونيا (AESA). توفر هذه الميزة تصويرا عالي الدقة وهي جزء مهم من تتبع الأجسام الطائرة الصغيرة. يستخدم هذا الرادار العديد من الهوائيات الصغيرة بدلا من هوائي واحد قوي للسماح بتحكم أفضل. يتم نشر رادار KuRFS في غضون 30 دقيقة ، إما في موقع ثابت أو على مركبة.


رادار KuRFS (إصدار Ku-720-1) على نظام M-LIDS

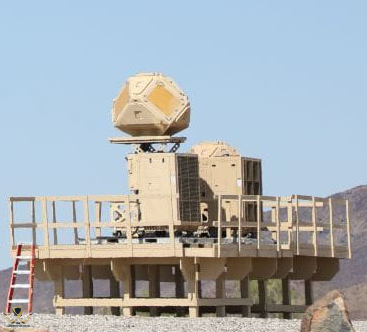

رادار KuRFS (النسخة الأصلية) للاستخدام في الأنظمة الثابتة والأرضية (FS-LIDS)

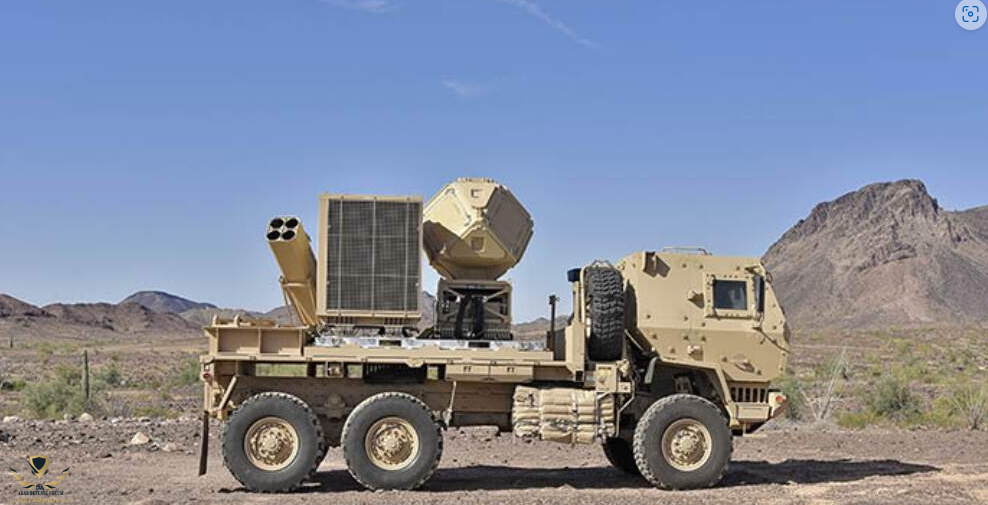

رادار KuRFS (النسخة الأصلية) في النسخة المحمولة (M-LIDS) ومثبت على شاحنة FMTV

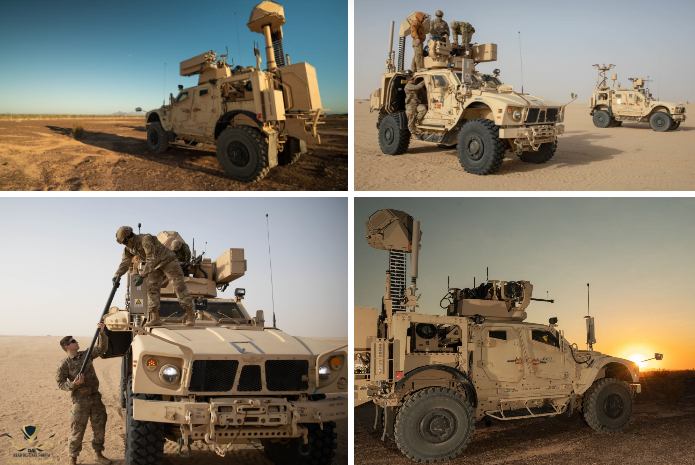

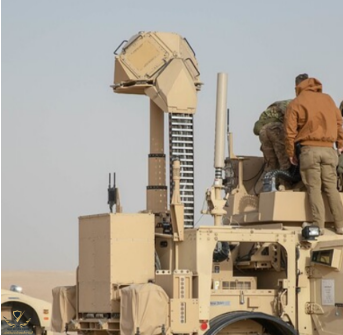

رادار KuRFS (إصدار Ku-720-1) في النسخة المحمولة (M-LIDS) ومثبت على مركبة أوشكوش المدرعة

طائرة بدون طيار:

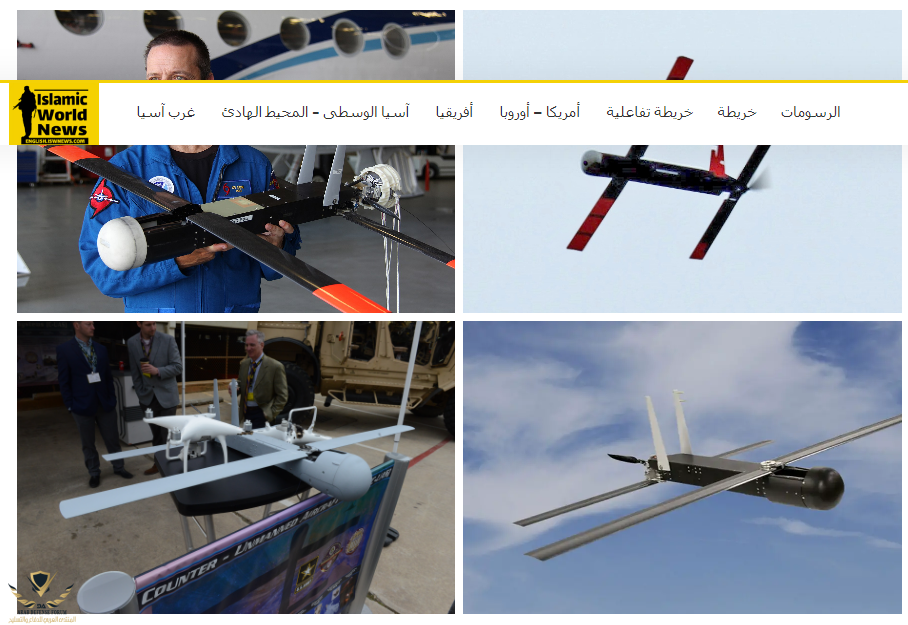

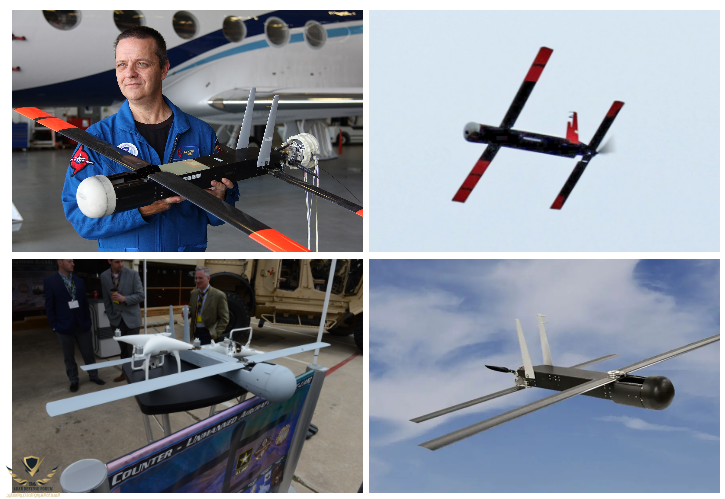

Raytheon Coyote هو نظام طائرات صغير قابل للاستهلاك بدون طيار مع القدرة على العمل في أسراب مستقلة أو يستخدم كجزء من مجموعة من الطائرات بدون طيار لأداء مهام مثل الحرب الإلكترونية والمراقبة. يتم تصنيع هذه الطائرة بدون طيار من قبل شركة Raytheon ويتم إنتاجها في ثلاث كتل 1 و 2 و 3.

يبلغ وزن Coyote-1 5.9 كجم ، ورأس حربي يبلغ 1.8 كجم من الطاقة الحركية ، بالإضافة إلى فتيل قريب ومتفجر شظايا ، بطول 60 سم وجناحيه 1473 مترا ، ومع استخدام محرك كهربائي ، فإن السرعة تساوي 130 كم / ساعة.


Coyote Block 1

في إصدار Block 2 أو Coyote-2 ، تم استخدام محرك نفاث بدلا من المحرك الكهربائي ، مما زاد من سرعة هذه الطائرة بدون طيار إلى 555 كم ، ومداها إلى 15 كم ، وسقف الطيران إلى 30000 قدم (إذا كان الطقس مناسبا). نتيجة لذلك ، يمكن ل Coyote-2 تحييد التهديدات على نطاقات أطول وارتفاعات أعلى.

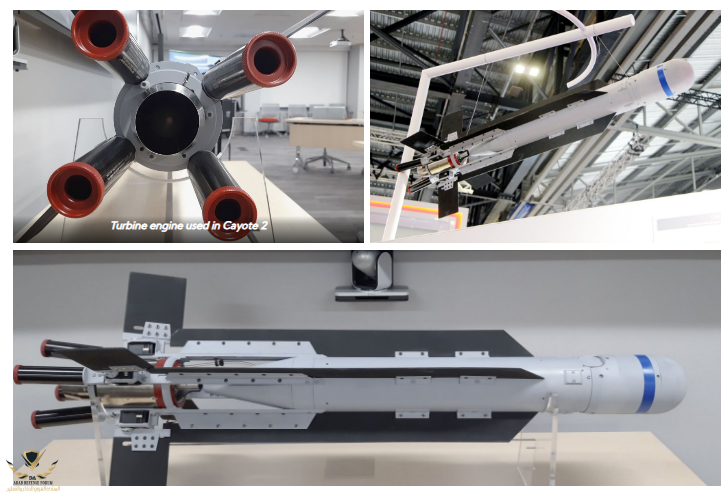

Coyote Block 2


في إصدار Block 3 أو Coyote-3 ، يتم استخدام رأس حربي مختلف وغير حركي. يقلل هذا النوع من الرؤوس الحربية من إمكانية حدوث أضرار جانبية وعلى عكس النماذج السابقة التي يمكن التخلص منها ، فإنه يوفر إمكانية الاسترداد وإعادة الاستخدام ل Coyote 3. في الواقع ، يتمتع Coyote 2 بتصميم أكثر تقليدية مشابه للطائرات بدون طيار التقليدية ذات الأجنحة التقليدية. يستخدم Coyote-3 محركا كهربائيا مثل الإصدار الأول ، لكنه أكبر من Coyote-1 من حيث الأبعاد والحجم.
فيديو لأنظمة FS-LIDS و M-LIDS وكيفية تدمير الأهداف بواسطة طائرات Coyote 2 بدون طيار (بلوك 2)

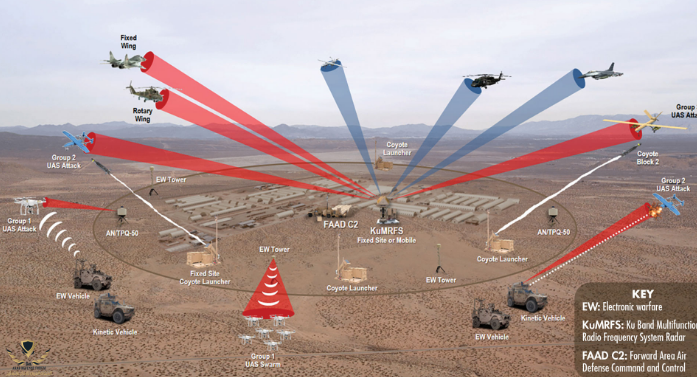

صورة مفاهيمية لاستخدام أنظمة LIDS للدفاع قصير المدى لمنطقة أو قاعدة


تصدير
في عام 2022 ، أعلنت وزارة الخارجية الأمريكية عن طلب قطر شراء هذا النظام. ووفقا للمعلومات المتاحة، تتطلع قطر إلى شراء 10 أنظمة LIDS، والتي تشمل 200 طائرة بدون طيار من طراز Coyote، ومنصات الحرب الإلكترونية، والرادارات وغيرها من معدات هذا النظام بدعم من مقاولين أمريكيين. تقدر قيمة هذا العقد بمبلغ 1 مليون دولار ، وقد ذكرت وكالة التعاون الأمني الدفاعي الأمريكية أن المقاولين الرئيسيين لهذا العقد سيكونون Raytheon و Northrop Grumman و R&D SRC. وبهذه الطريقة ، أصبحت قطر أول دولة تشتري نظام LIDS المضاد للطائرات من الولايات المتحدة.

المواصفات الفنية لمكونات نظام FS-LIDS و M-LIDS:
ذئب البراري 1:
الطول: 60 سم باع الجناح: 1,473 متر السرعة: 130 كم / ساعة الوزن: 5.9 كجم الرأس الحربي: 1.8 كجم
المحرك:
ذئب كهربائي 2: الطول: 0.91 متر باع الجناح: 1,473 متر السرعة: 550 كم / ساعة الرأس الحربي: 1.8 كجم نطاق الذئب:15 كم

ارتفاع الرحلة: 30,000 قدم (6,000 متر)
نوع المحرك: جيت
الرادار:الدور: تحديد إحداثيات موقع مدفعية العدو ، والتحكم في المجال الجوي في شكل نظام
مضاد للطائرات بدون طيار نطاق الكشف عن الهدف: ضد الطائرات الصغيرة بدون طيار حتى 16 كم و 100 كم للكشف عن الطائرات والمروحيات نوع
الرادار: رادار
صفيف مرحلي مستمر 3D و 360 درجة تردد التشغيل:
14.5 إلى 16 جيجاهرتز تردد الرادار: رادار Ku
AN / TPQ-50: الدور: تحديد إحداثيات موقع مدفعية العدو ، والتحكم في المجال الجوي في شكل نظام
مضاد للطائرات بدون طيار تردد
الرادار: L
نطاق الكشف عن الهدف:
حتى 10 كم (فعال) ، حتى 15 كم (كحد أقصى).
دقة الكشف عن موضع الإطلاق: 50 مترا على مسافة تصل إلى 15 كم ، اعتمادا على نوع السلاح والمسار ، قد تتدهور الدقة.
تتبع الهدف: أهداف متعددة في 3D
دعم شبكات IP: نعم
الطاقة المطلوبة: تيار متردد 110 / 240 فولت ، 3000 واط ، 50-400 هرتز أو 24 فولت تيار مستمر.
استهلاك الطاقة: 1200 واط
الوزن: أقل من 500 رطل (< 227 كجم)الارتفاع: أكثر من 2 متر (على حامل ثلاثي القوائم)
القطر: حوالي 102 سم


نظام M-LIDS المحمول
منقول + ترجمة من جوجيل
🌹🌹انتهى 🌹🌹
