تايوان تبدأ الإنتاج الضخم لأنظمة الدفاع الجوي الأرضية

يهدف نظام الدفاع الجوي TC-2 إلى سد "الثغرات" في الدفاع الجوي التايواني حيث شترى الجيش 30 قاذفة صواريخ متنقلة بتكلفة 8.8 مليار دولار تايواني (278 مليون دولار أمريكي)
بالأضافة لستة مراكز تحكم قتالية وستة أنظمة رادارية ذات صفيف مرحلي ووتخطط لشراء 246 صاروخ دفاع جوي Sky Sword II.

تم تصميم صاروخ Sky Sword II من قبل معهد تشونغ شان الوطني للعلوم والتكنولوجيا في تايوان، ويمكن أن يصل مداه إلى 15 كيلومترًا.

سيتم نشر نظام الدفاع الجوي TC-2 جنبًا إلى جنب مع نظام الصواريخ Avenger الأمريكي الصنع ويهدف إلى خلق تأثير "وقائي متعدد الطبقات" من خلال سد فجوات الدفاع الجوي في تايوان.يمكن لنظام واحد إطلاق ما بين 16 إلى 20 صاروخًا من طراز Sky Sword II.

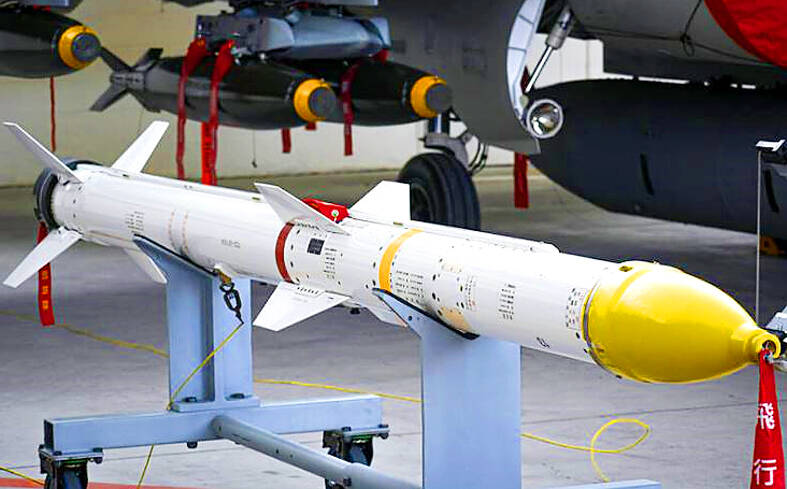

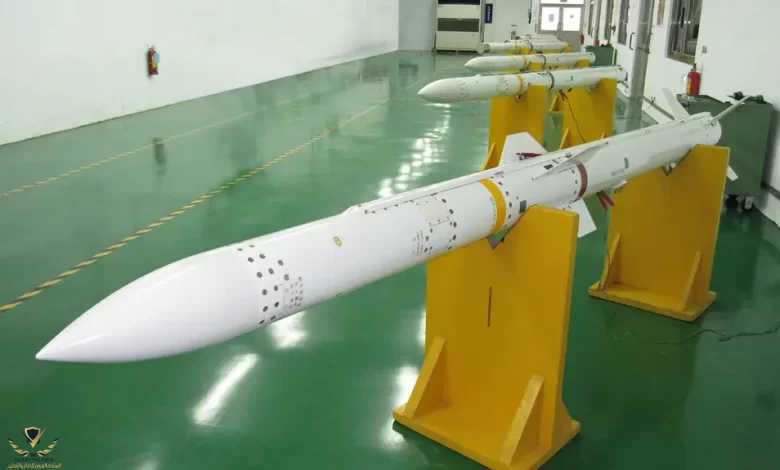

صواريخ سيف السماء الثاني (بالصينية: 天劍二 ، تيان شين الثاني) ، أو TC-2

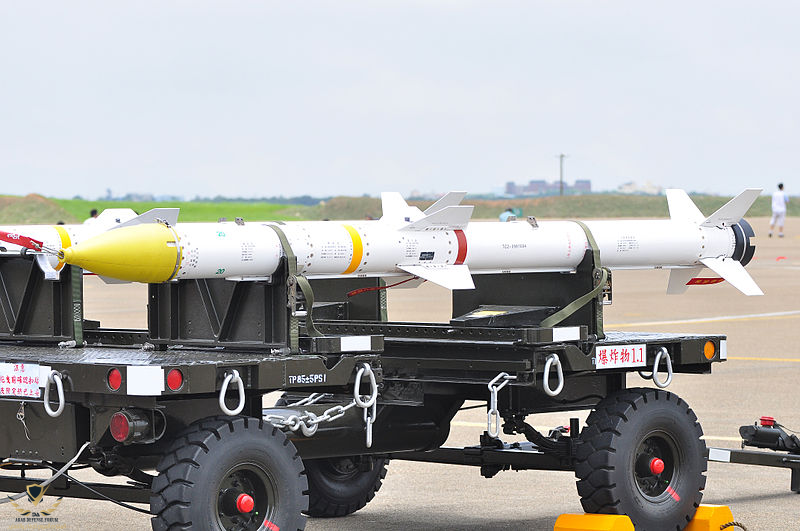

TC-2 صاروخ جو-جو تايواني خارج المدى البصري. يحتوي على نظام ملاحة بالقصور الذاتي ، ووصلة بيانات للتوجيه في منتصف المسار وتوجيه راداري نشط للتوجيه النهائي خارج النطاق البصري. كما أن لديها القدرة على ECCM ويمكنها الاشتباك مع أهداف متعددة.

وفقا لسو تزو يون ، الرئيس التنفيذي لمركز التكنولوجيا المتقدمة بجامعة تامكانج ، فهو تصميم فعال من حيث التكلفة يمكن أن يؤدي دورا رئيسيا في استراتيجية الدفاع التايوانية ، ويعوض بشكل كبير التفوق الجوي للصين.

تم الكشف عن بعض تفاصيل تصميمه لأول مرة في معرض باريس الجوي في عام 2015.
ويقال إن الباحث عن رادار دوبلر النبضي لديه نطاق كشف يبلغ 9.3 كم

نسخة جو - جو


المتغيرات

TC-2N البحري

تم تطوير نسخة أرض-جو تطلق من السفن في وقت لاحق وتم تعيينها TC-2N. بدأ تطويره في عام 1994 ، وتم إجراء اختبار أرضي لأول مرة ضد طائرة بدون طيار تحلق على ارتفاع منخفض في عام 1997. تم الكشف عن هذا التطور للجمهور في عام 2005 وتم الإعلان لاحقا عن نية جعله متوافقا مع طرق الإطلاق الرأسي في عام 2006.

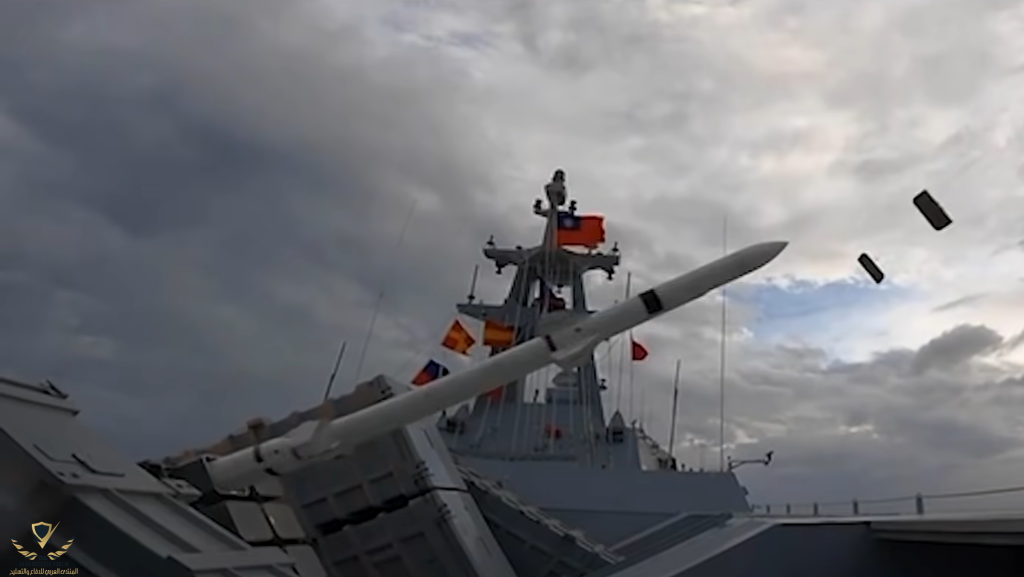

تم إجراء أول إطلاق على السفن في منتصف عام 2014 وفي الدور البحري ، يملأ TC-2N فجوة الدفاع الجوي بين أنظمة Phalanx CIWS و SM-2 بمدى 30 كم (19 ميل).

يتمتع الصاروخ بقدرة في جميع الأحوال الجوية ، وهو مجهز بمعزز موجه للدفع لزيادة مداه بالإضافة إلى القدرة على المناورة أثناء مرحلة الإطلاق (على الرغم من إجراء تجارب الإطلاق المبكرة على متن السفن بدون هذه الميزة) ، ويمكنه الاشتباك مع الصواريخ والطائرات المضادة للسفن. كما أن لديها أسطح تحكم قابلة للطي لتكون معبأة بشكل رباعي إما في قاذفات مائلة فوق سطح السفينة أو أنظمة إطلاق عمودية على سطح السفينة.

بحلول مايو 2021 اجتاز TC-2N تجارب الذخيرة الحية والتقييمات التشغيلية. تم إجراء التقييم النهائي على متن كورفيت تا تشيانغ من فئة Tuo Chiang.

تم تجهيز كورفيت Tuo Chiang من فئة Ta Chiang (PGG-619) لحمل ما يصل إلى 16 صاروخ TC-2N.

تم تجهيز سفينة الأبرار من فئة Yushan لحمل ما يصل إلى 32 صاروخ TC-2N.



TC-2A الراكب للأشعاع

TC-2A صاروخ مضاد للإشعاع على غرار AGM-88 HARM. بدأ برنامج TC-2A بعد وقت قصير من الانتهاء من TC-2.
إنه يملأ متطلبات سلاح الجو لصاروخ مضاد للإشعاع لتسليح مقاتلات F-CK-1.
يقال إن طوله 3.6 متر وقطره 19 سم ويزن 184 كجم
(يزن الرأس الحربي 22 كجم ويبلغ مداه 100 كم تم الإبلاغ عن الباحث عن الرادار السلبي على TC-2A على أنه يتمتع بمدى كشف يبلغ 92 كم

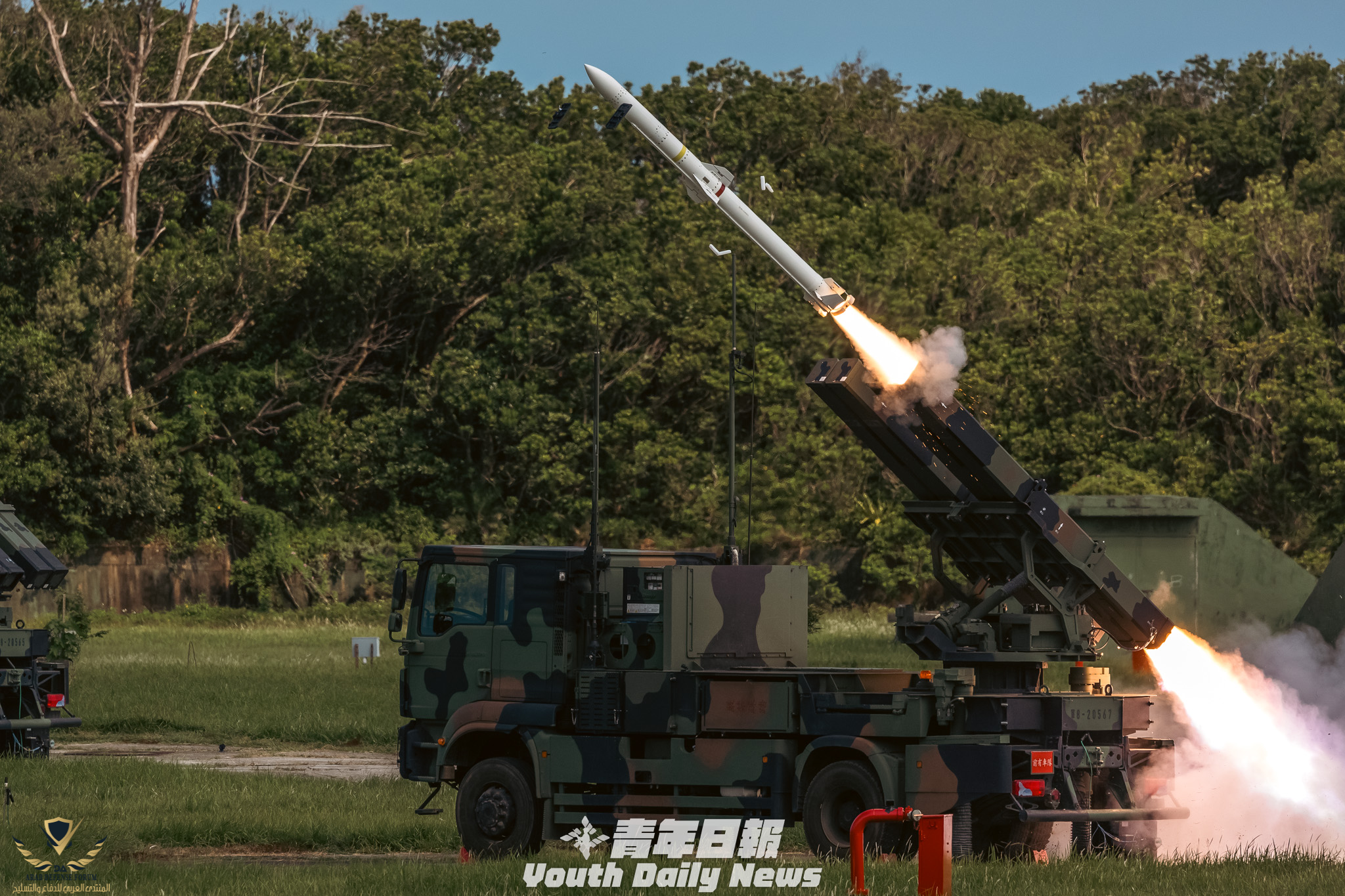

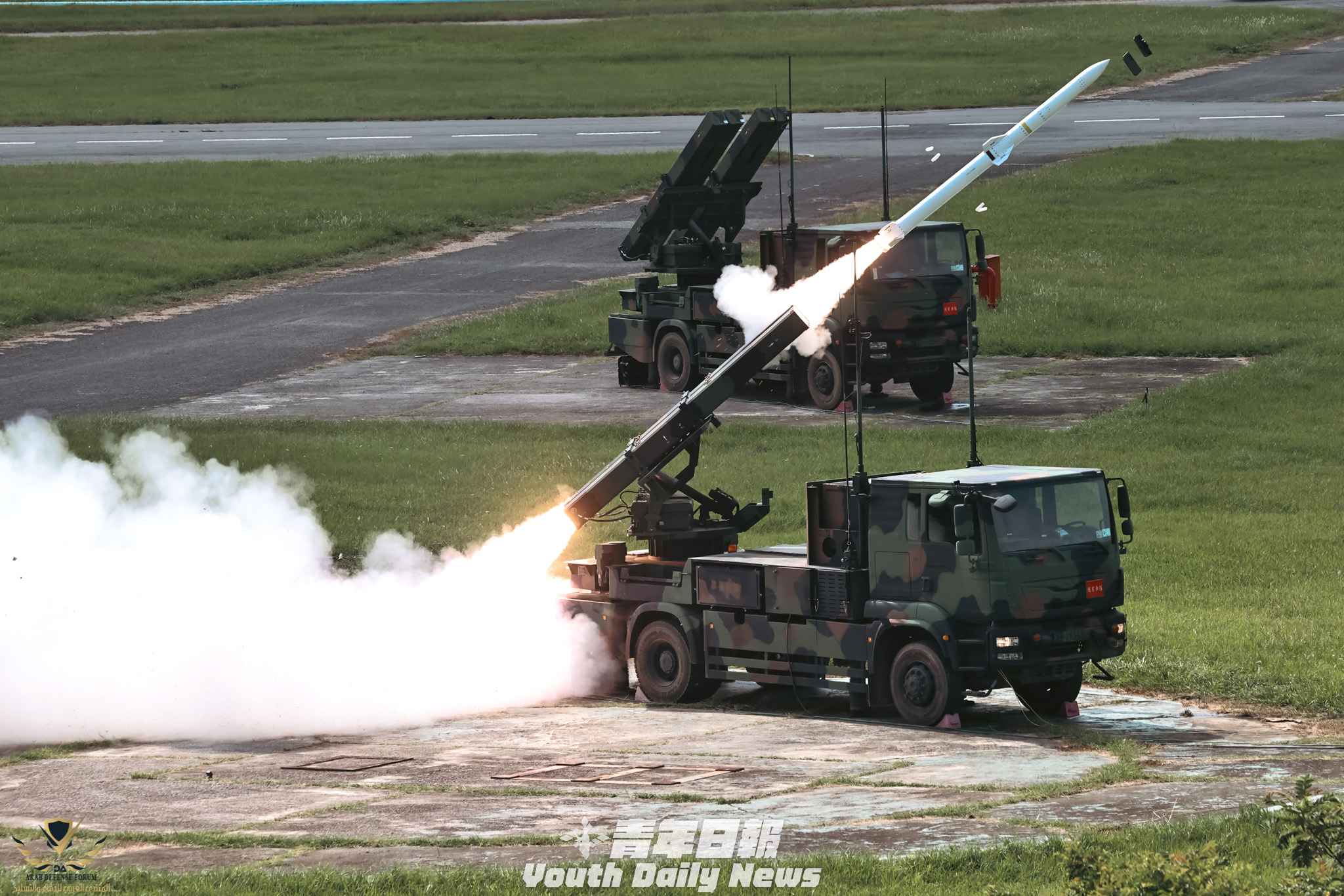

TC-2 النسخة الأرضية

تتميز النسخة الأرضية من TC-2N بالصاروخ المعبأ في قاذفة حاويات مغلقة.

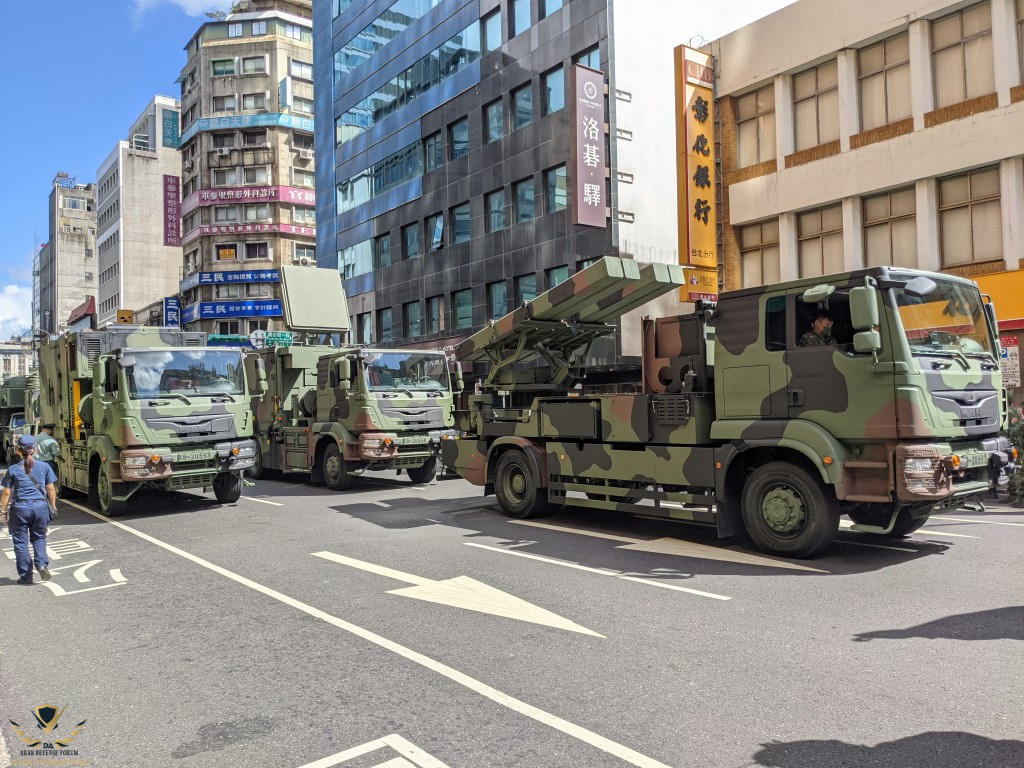

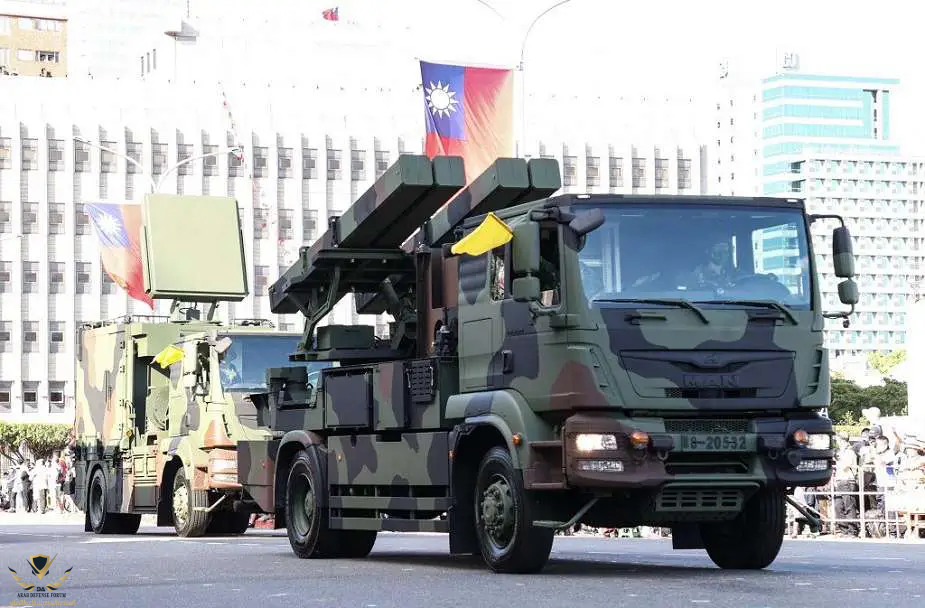

وعرض معهدNCSIST نسخة محمولة على شاحنة مع أربعة كبسولات تم عرض نظام الدفاع الجوي TC-2 في معرض الدفاع الدولي في أبو ظبي بطول حاوية يبلغ 4 أمتار ووزن كامل يبلغ 350 كجم
ويقال إنها تحتفظ بالتوجيه بالقصور الذاتي في منتصف المسار مع وصلة بيانات ومخططات توجيه رادارية نشطة طرفية ، بالإضافة إلى قدرة إلكترونية مضادة (ECCM). نظرا لأنه يفتقر إلى معزز النسخة البحرية ، يقال إن مداه الفعال يبلغ 15 كم فقط (9.3 ميل).

تم طلب ست بطاريات مع 246 صاروخا في عام 2019.


وستة أنظمة رادارية ذات صفيف مرحلي

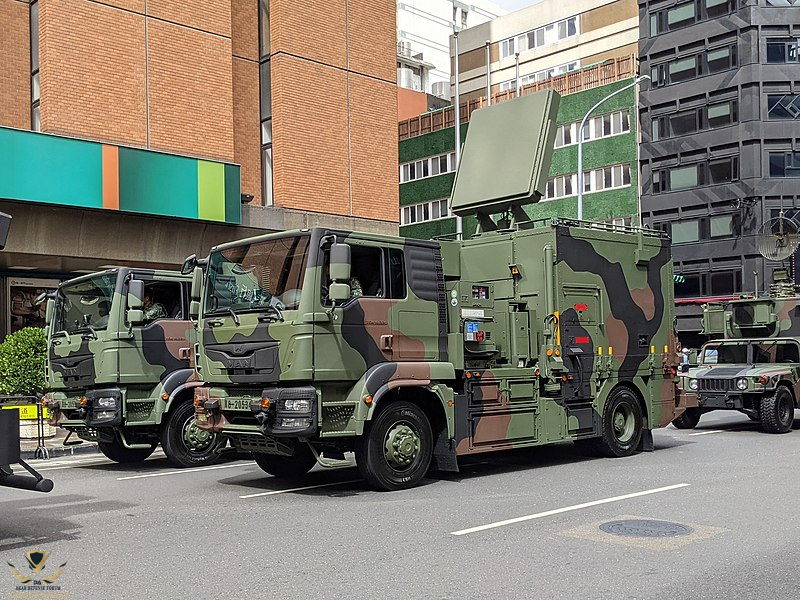

الرادار من طراز CS / MPQ-90 Bee Eye عين النحله

رادار تايواني من نوع الصفيف السلبي الممسوح إلكترونيا (PESA) تم تطويره بواسطة المعهد الوطني لعلوم وتكنولوجيا (NCSIST).


للرادار نسخة بحرية بأسم Sea Bee Eye

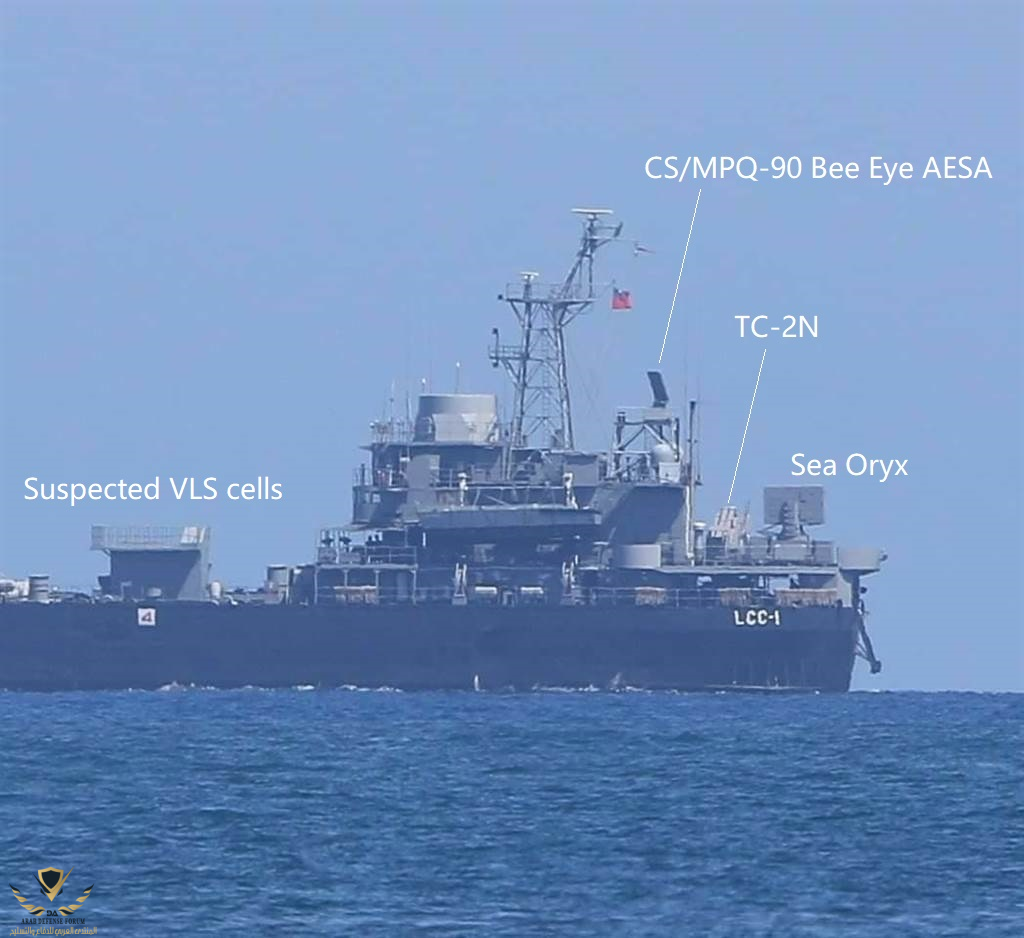

تم تركيب نسخة بحرية تعرف باسم "Sea Bee Eye" على متن القطعة ROCN Hwai Yang (FFG-937) للاختبار.

سيتم نشر النسخة البحرية كمكون رادار للبحث الجوي وإشارة الهدف في نظام صواريخ أرض-جو TC-2N ، كجزء من نظام التحكم في النيران
القائم بذاته على متن فرقاطات فئة Kang Ding (La Fayette) التايوانية / Ta Chiang (PGG-619) وكجزء من نظام إدارة القتال المركزي على متن السفينة الحربية البرمائية الجديدة


المتغير TC-5
تيان شين الخامس هو صاروخ جو-جو محسن قيد التطوير من TC-2 مدى 160 كيلومترا
هذا المدى الكبير يجعله يعادل صاروخ AIM-120C-8 الأمريكي تقريباً

وقال المصدر الصناعي إن صواريخ تيان شين 5 ستكون متوافقة مع أنظمة الإشارات المشتركة المصنوعة محليا ولديها قدرات محسنة لمكافحة التشويش ، مما سيعزز سرعة الاستحواذ على الهدف وقدرة الطيارين على مواجهة الحرب الإلكترونية للعدو.

وقال إن الصاروخ الجديد ضروري لتلبية المتطلبات التشغيلية للمقاتلة من الجيل التالي ومعايير التصميم ، حيث حدد سلاح الجو أن الطائرة يجب أن تستخدم حجرة أسلحة داخلية لتمكين قدرات التخفي.

تم الأعلان عن هذا المتغير في أغسطس 2023


شكرا على المعلومة

متوسط المدى مشكلة تايوان ان حدث نزاع مع الصين سيبدو الهجوم الروسي على اوكرانيا كلعبة اطفال ستواجه تايوان اغراقا كبيرا

على اي منصة سيدمجون نسخة جو-جو ؟ هل لديهم اي طائرات بسوفتوير مفتوح مثلا؟​

على اي منصة سيدمجون نسخة جو-جو ؟ هل لديهم اي طائرات بسوفتوير مفتوح مثلا؟​

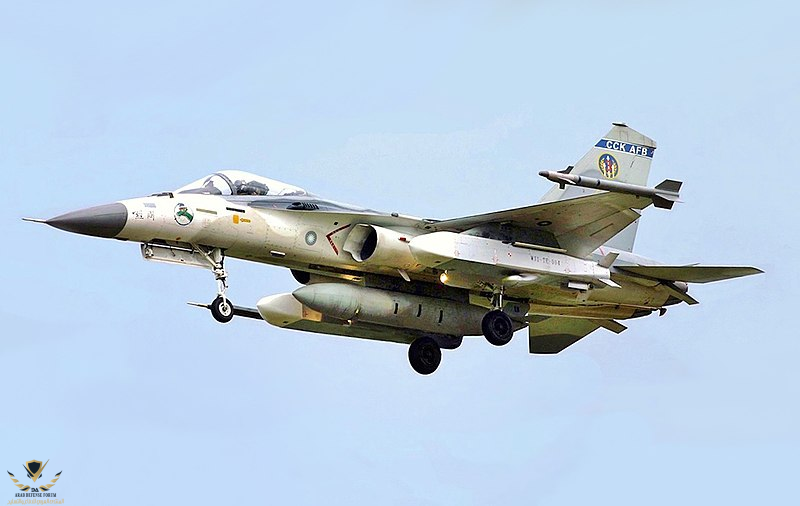

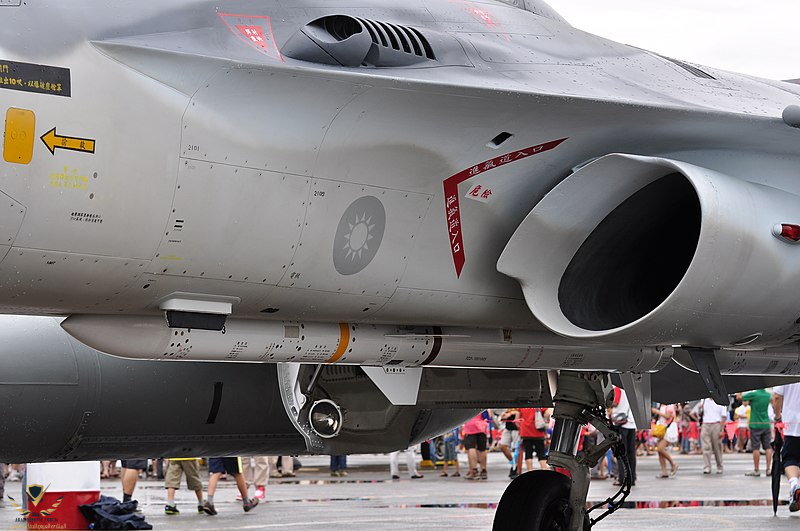

يعمل الصاروخ بالفعل في نسخته الجوية TC-2 على المقاتلات المحلية F-CK-1
والنسخة الجديدة منها للتدريب القتالي Yung Yin والطائرة المستقبلية بقدرات التخفي لامعلومات عنها حالياَ

لا اتوقع انهم يستهدفون اسواق التصدير لهذه المنظومة، تكلفتها معقولة مقارنة بمثيلاتها الأوروبية (ست بطاريات بأقل من 300 مليون دولار)

المتغير TC-5
تيان شين الخامس هو صاروخ جو-جو محسن قيد التطوير من TC-2 مدى 160 كيلومترا
هذا المدى الكبير يجعله يعادل صاروخ AIM-120C-8 الأمريكي تقريباً

ديسمبر 2023

أعلن المعهد الوطني التايواني للعلوم والتكنلوجيا (NCSIST) أنه أكمل تطوير أحدث نسخة من صاروخ Sky Sword جو-جو.​

الصاروخ الجديد ، المعروف باسم Sky Sword III ، الذي أنتجه محليا المعهد الوطني التايواني للعلوم والتكنولوجيا في تشونغ شان ، يبلغ مداه التشغيلي 150 كيلومترا.
يقال إنها تتجاوز سرعة سابقتها ، Sky Sword II ، التي تتحرك بسرعة 6 ماخ.

وفقا لمسؤول حكومي كبير ، تم تطوير Sky Sword III استجابة للتهديدات العسكرية المتزايدة من الصين.
