مسيرة KUS-SX الانتحارية

الجراح

الجراح

طاقم الإدارة
مـراقــب عـــام
إنضم
8 أغسطس 2008
المشاركات
12,862
التفاعل
46,612 1,335 0
في معرض سيول الدولي للفضاء والدفاع (ADEX) 2023 كشف قسم الطيران والفضاء الكوري (KAL-ASD) عن






مسيرة KUS-SX (UAV) والتي قالت الشركة إنها مصممة لتدمير وحدات وانظمة الدفاع الجوي و تم تصنيفها على أنها مسيرة استطلاع وهجوم .







تحتوي مسيرة KUS-SX على قدرات توجيه مزدوجة لأجهزة الاستشعار المضادة للإشعاع ومجس كهروضوئي. لتدمير الأهداف التي يصعب استهدافهابواسطة الطائرات المقاتلة .








يبلغ طول الطائرة بدون طيار 2.5 مترًا وطول جناحيها 3 أمتاريمكن لمسيرة KUS-SX أن ترتفع إلى ارتفاع 4498.9027 متر وتظل في الجو لمدة 9.5 ساعة.

دروس حرب اوكرانيا طبقت على المسيرات الانتحارية

التعديل الأخير:

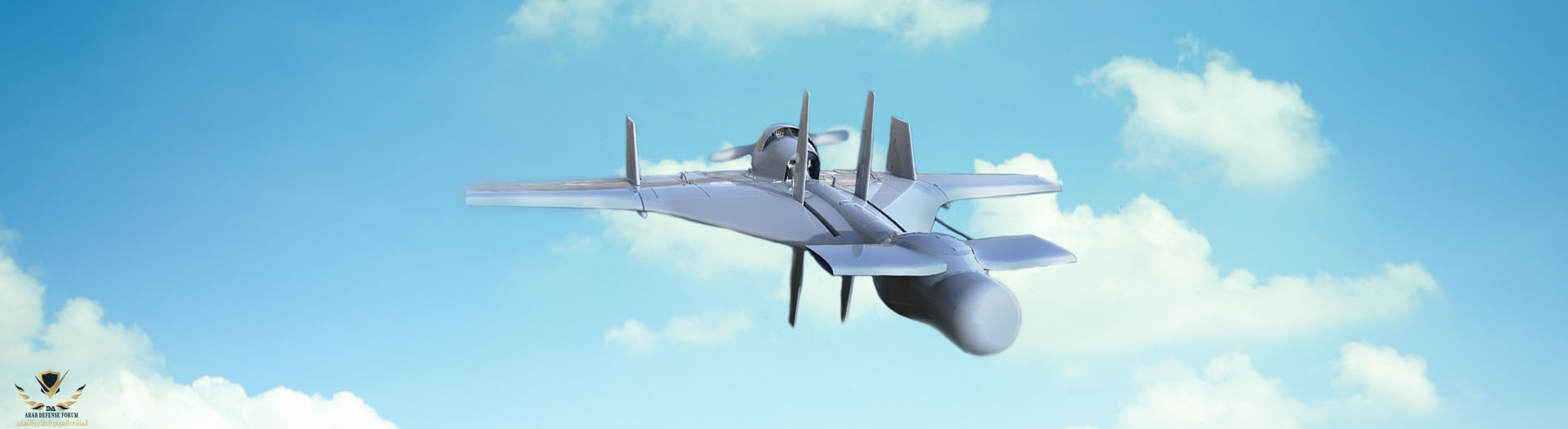

HARPY​

​


KARGI

الجراح قال:

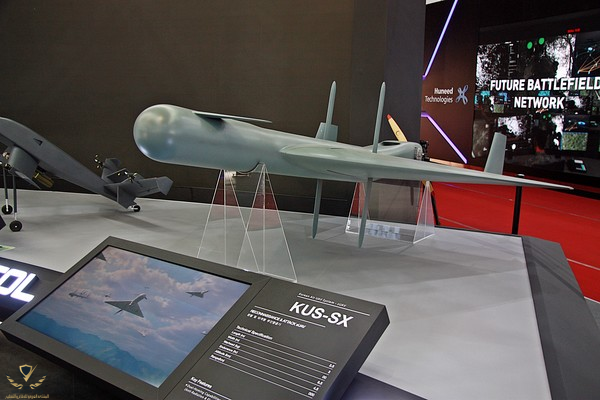

في معرض سيول الدولي للفضاء والدفاع (ADEX) 2023 كشف قسم الطيران والفضاء الكوري (KAL-ASD) عن


مشاهدة المرفق 633900

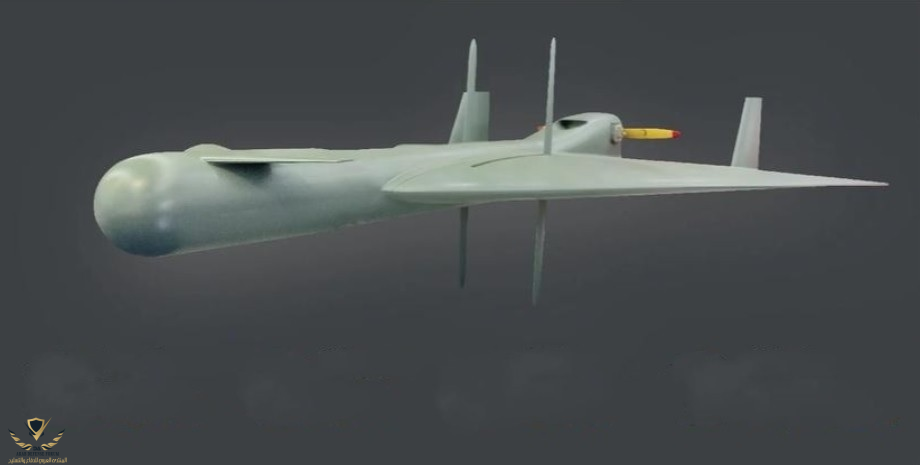

مسيرة KUS-SX (UAV) والتي قالت الشركة إنها مصممة لتدمير وحدات وانظمة الدفاع الجوي و تم تصنيفها على أنها مسيرة استطلاع وهجوم .

مشاهدة المرفق 633899

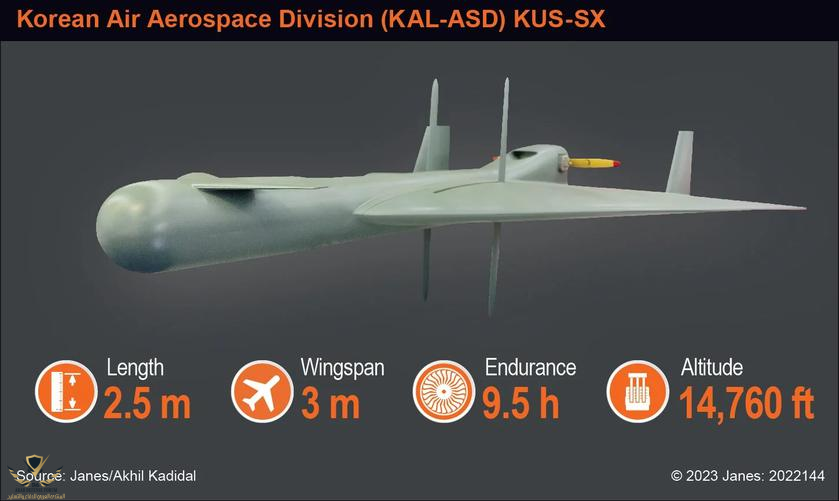

تحتوي مسيرة KUS-SX على قدرات توجيه مزدوجة لأجهزة الاستشعار المضادة للإشعاع ومجس كهروضوئي. لتدمير الأهداف التي يصعب استهدافهابواسطة الطائرات المقاتلة .




مشاهدة المرفق 633903



يبلغ طول الطائرة بدون طيار 2.5 مترًا وطول جناحيها 3 أمتاريمكن لمسيرة KUS-SX أن ترتفع إلى ارتفاع 4498.9027 متر وتظل في الجو لمدة 9.5 ساعة.
أنقر للتوسيع...
بديل مناسب لل ARMs مثل ال HARM بتكلفه اقل بكثير, على الرغم من عيب السرعه اقل subsonic وليست supersonic ولكن يمتلك مرونة عاليه بفترة التحليق كذلك برمجة التحكم بنمط التحليق والاستهداف ... نسخ مشابهه له اسرائيليه وصينيه وتركيه (satcom) تايونيه واعتقد لدرون شاهد الايراني نسخه مشتقه مشابهه ايضا...

اسراب بهجوم مباغت منه ممكن ان تشكل تهديد للكثير من الرادارات خاصة وان طيف الكشف للتردارات لباحثه السلبي passive seeker واسع قد يصل الى 18 GHz.

باحث علمي قال:
وان طيف الكشف للتردارات لباحثه السلبي passive seeker واسع قد يصل الى 18 GHz.
أنقر للتوسيع...
كيف تستدل المسيرة بباحث ايجابي عن منظومة الدفاع الجوي الردارية دون غيرها :)

الجراح قال:
في معرض سيول الدولي للفضاء والدفاع (ADEX) 2023 كشف قسم الطيران والفضاء الكوري (KAL-ASD) عن


مشاهدة المرفق 633900



مسيرة KUS-SX (UAV) والتي قالت الشركة إنها مصممة لتدمير وحدات وانظمة الدفاع الجوي و تم تصنيفها على أنها مسيرة استطلاع وهجوم .

مشاهدة المرفق 633899





تحتوي مسيرة KUS-SX على قدرات توجيه مزدوجة لأجهزة الاستشعار المضادة للإشعاع ومجس كهروضوئي. لتدمير الأهداف التي يصعب استهدافهابواسطة الطائرات المقاتلة .




مشاهدة المرفق 633903



يبلغ طول الطائرة بدون طيار 2.5 مترًا وطول جناحيها 3 أمتاريمكن لمسيرة KUS-SX أن ترتفع إلى ارتفاع 4498.9027 متر وتظل في الجو لمدة 9.5 ساعة.
أنقر للتوسيع...
ربطها مع انظمة الاستطلاع السلبي ESM الارضيه مثل منظومة VERA - NG سيشكل ثنائي ممتاز للكشف والاستهداف الصامت.

الجراح قال:
كيف تستدل المسيرة بباحث ايجابي عن منظومة الدفاع الجوي الردارية دون غيرها :)
أنقر للتوسيع...
عفوا تقصد ايجابي ام سلبي؟

باحث علمي قال:
عفوا تقصد ايجابي ام سلبي؟
أنقر للتوسيع...
مكتبة الاهداف لمنظومة الكشف السلبي تضم البصمه الرادارايه او مايعرف بشكل ادق بال radar paramters لك منظومه صديقه او معاديه فعند المسح ستميز نوع مصدر الاشعاع "بالاسم" فاذا كان معادي تحول هذه ال paramters وموقعه لحاسوب الدرون لتتم الملاحقه لهذا المصدر والاقفال عليه بباحث الدرون السلبي لاحقا وحتى ان اطفأ الارسال فإن الاحداثيات مخزنه ويتم كشفه كهروبصري حراري والاقفال عليه وهذا السبب الكوريون اضافوا الكاميرا لتاكيد الاستهداف.

ملاحظه : النسخه الاخيره من harm مزوده برادار X- band للاقفال على الاهداف اذا ما حاولت التحرك من الموقع فاذا لم يشكفها الرصد EO/IR بسبب الظروف الجويه فاءن الرادار النشط سيتعقب بصمة الهدف بظاهرة دوبلر حتى وهو متحرك او تحركه من موقعه (البصمه او الصوره الراداريه للهدف) ثابت او متحرك ضمن مكتبه الرادار الايجابي ايضا... ارجو ان تكون هذه الاجابه على سوالك.

التعديل الأخير:
باحث علمي قال:
مكتبة الاهداف
أنقر للتوسيع...

الدرون يفترض ان يميز ترددات المنظومات المعادية من بنك المعلومات المخزنة به والتى يتلقاها من مجس الاشعاعات الرادارية الخاص به حال تجوالة في مناطق النشاط الراداري

باحث علمي قال:
عفوا تقصد ايجابي ام سلبي؟
أنقر للتوسيع...
اعتقد ان جميع المسيرات من هذا النوع تستخدم باحث سلبي فقط واظافوا عليها IR/EO كاميرا مع Satcom للانواع المتقدمه للتحكم بالدرون لمعالجه الاهداف البعيده (RF NLOS).

الجراح قال:
الدرون يفترض ان يميز ترددات المنظومات المعادية من بنك المعلومات المخزنة به والتى يتلقاها من مجس الاشعاعات الرادارية الخاص به حال تجوالة في مناطق النشاط الراداري
أنقر للتوسيع...
اعتقد اذا قدرنا نوطنا راح يكون الموضوع سهل وخاصة ان السعودية تمتلك طائرات استخباراتية قادره على توجيه الصواريخ المضاده للأشعاع

الجراح قال:
الدرون يفترض ان يميز ترددات المنظومات المعادية من بنك المعلومات المخزنة به والتى يتلقاها من مجس الاشعاعات الرادارية الخاص به حال تجوالة في مناطق النشاط الراداري
أنقر للتوسيع...
صحيح،

ولكن حسب ال mission ممكن يجهز باحداثيات الهدف و radar target paramters اذا كان (( الهدف جديد على المكتبه )) وعامل الوقت مهم ويطلق time critical target

او

يطلق لمنطقه الهدف يعمل loitering ولديه targets libaray لمنظومات العدو سواء رادارات او اجهزة اتصالات ثابته (C2) او حتى متحركه من ضمنها اللاسلكي للافراد اما يقرر لوحده الاستهداف حال عدم التواصل مع القاعده او القاعده تقرر اذا كان التواصل ثنائي بوصلة البيانات متوفره datalink 2 way او حتى ال satcom...تعمل updating.

ايجابي سيستهدف الاخطر



سلبي سيستهدف الاقرب


الجراح قال:

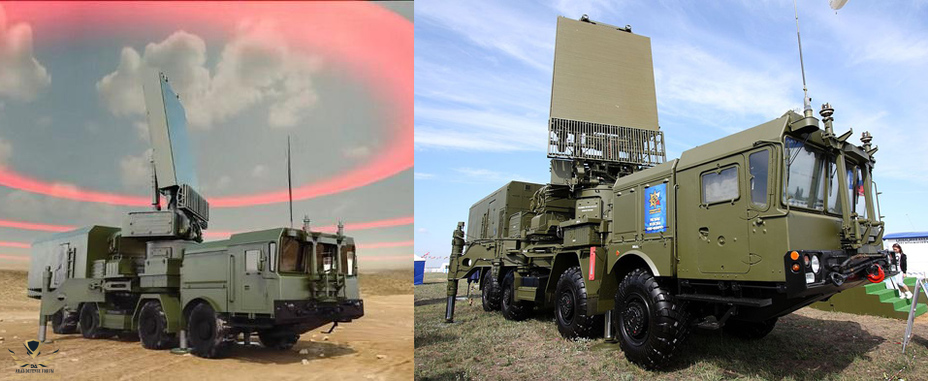

ايجابي سيستهدف الاخطر

مشاهدة المرفق 634055

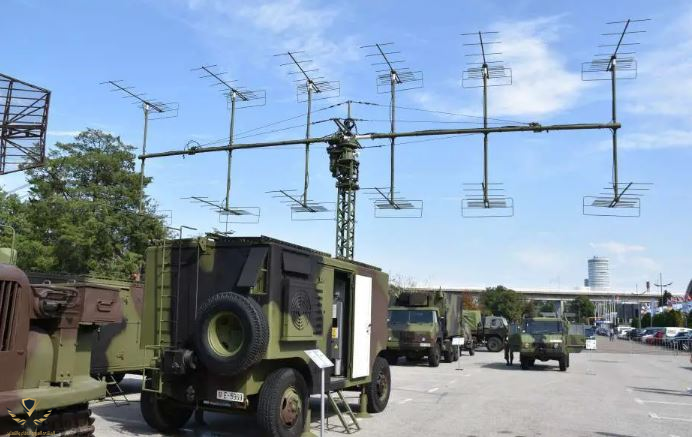

سلبي سيستهدف الاقرب

مشاهدة المرفق 634057
أنقر للتوسيع...
صحيح, اظن ان بعض انواع النمط السلبي تطور موخرا وممكن يكون منافس لحد ما للايجابي من حيث الدقه بالكشف والسرعه وتصنيف الاهداف والمدى والتتبع...

ال passive اذا كان محمول جوا عندها سيكون مدى كشفه مثالي "نظريا" يصل لدائره نصف نصف قطرها 400 كم (حسب الاتفاع) وكذا الحال اذا الهدف جوي طبعا تقنية رادار العدو (متقدم LPI او متخلف) تلعب دور بتقليل الكشف خاصة اذا كان ال passive with low sensitivity .. اما اذا كانت المنصه ارضيه فمداها محدد ب RF LOS (بحدود 40 - 50)كم كحال معظم الرادارات النشطه/ الايجابيه ، بالمجمل اسلوب كل طريقة لها سلبيات وايجابيات ، لكن اذا اخذنا بنظر الاعتبار عوامل مثل قوة Hardware and software لمعالجة الاشاره , نوع الهوائي وارتفاعه مثل تموضعه على جبل او مكان مرتفع او وجود عوائق طبيعيه او لا ممكن ان يحققوا مديات كشف ودقه مقاربه لبعض ولكن بالتاكيد تبقى الافضليه بشكل عام للنشط / الايجابي.
