مشروع فلج-3 الاماراتي

[typhon99]

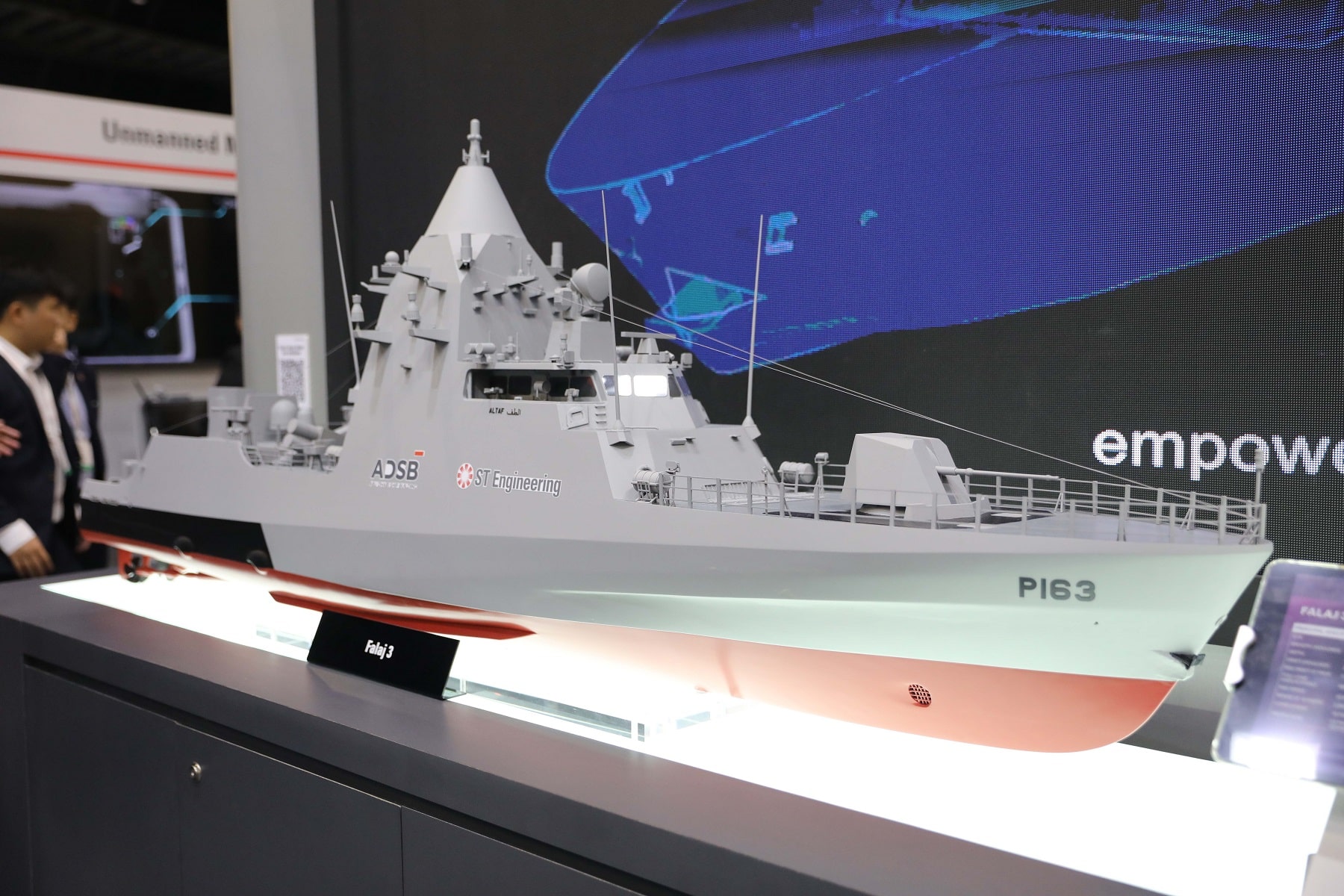

هذا التصميم Logir فالمقدمه والاخر فالخلف
يختلف عن التصميم الي تم التعديل عليه واصبحو 2 فالخلف وخلايا صواريخ عموديه في المقدمه..​

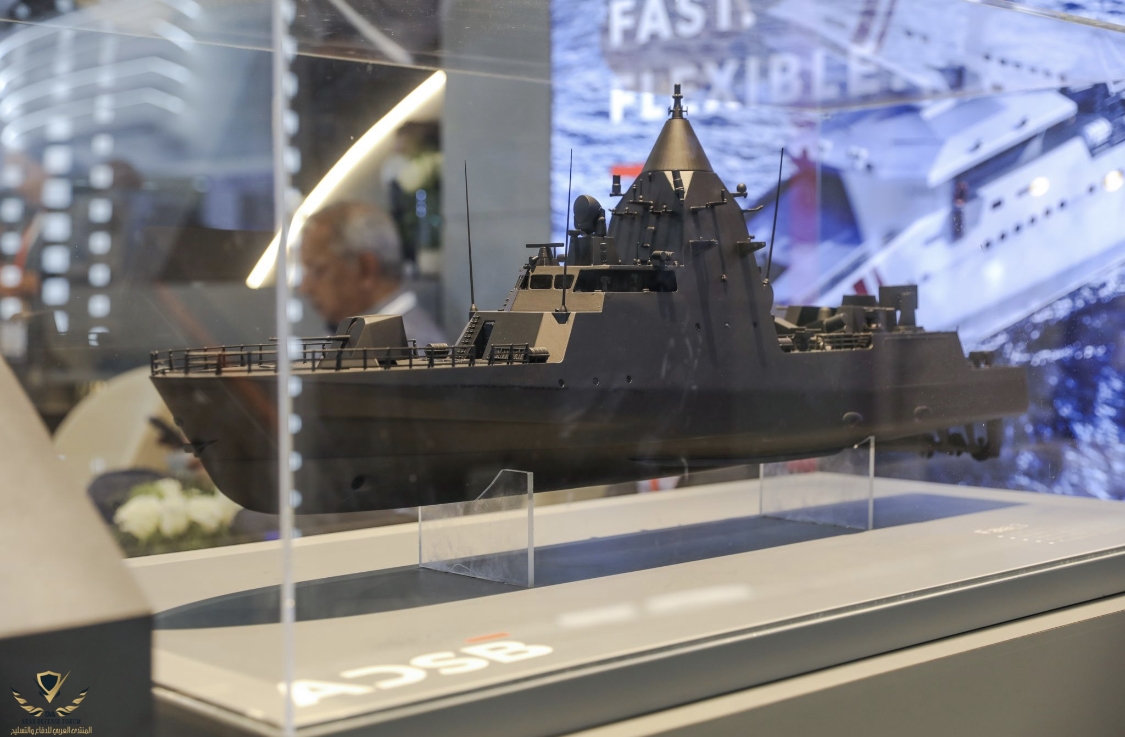

مشاهدة المرفق 701275

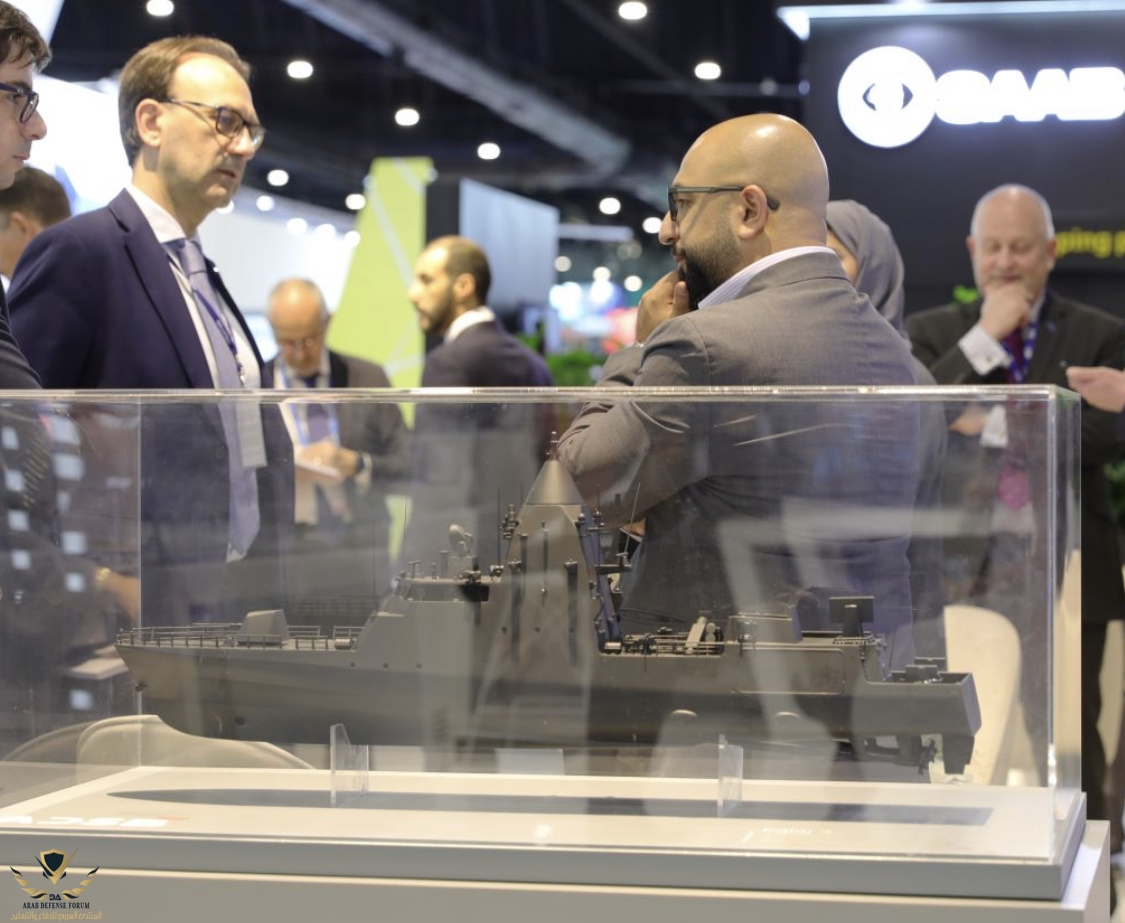

مشاهدة المرفق 701276

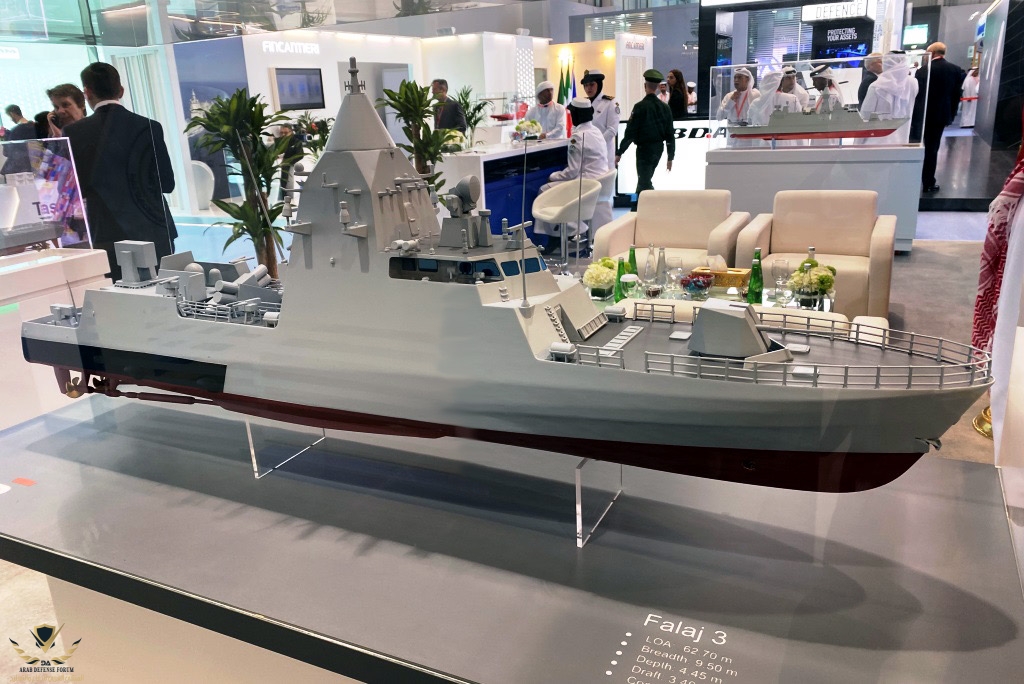

مشاهدة المرفق 701277

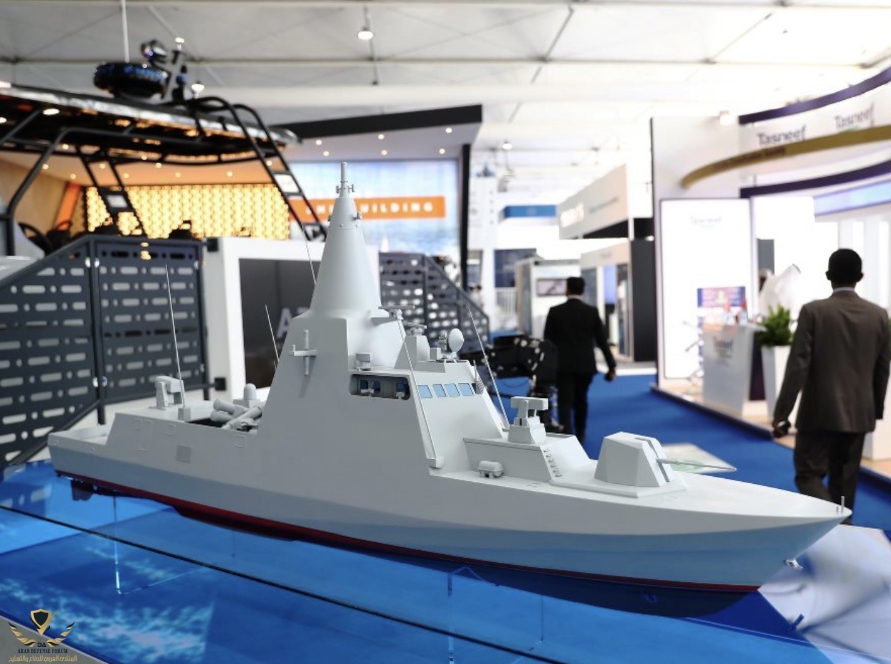

هذا التصميم الاخر ويبدو ميزة الشبحيه والخفاء واضحه ..
​

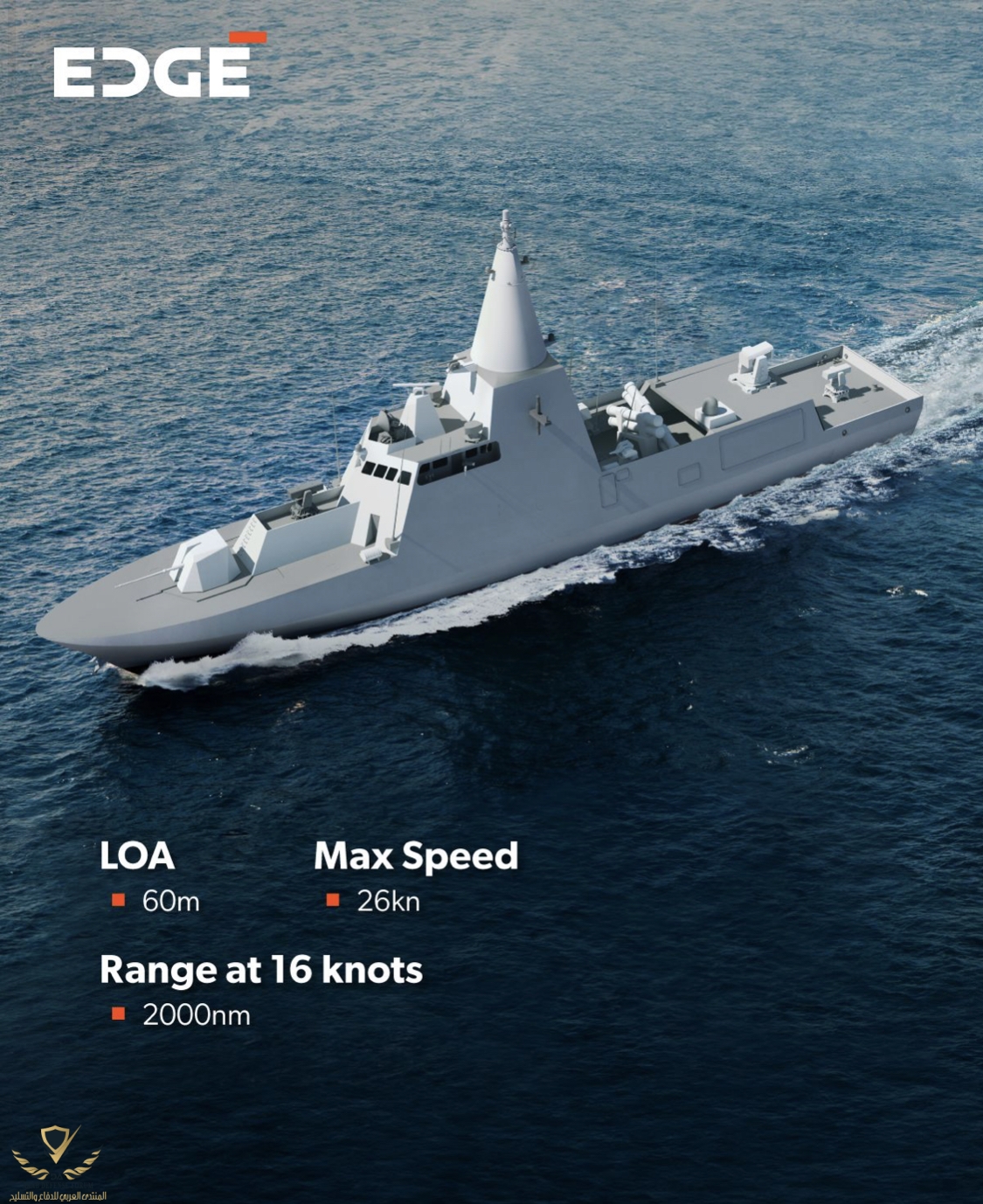

مشاهدة المرفق 701271مشاهدة المرفق 701272

على حسب مقال الكوريين انه تم تجهيز فلج 3 الاول وعما قريب سيكون جاهز للتسليم ..​

»ç¿ìµð, UAE ÃÊ°èÇÔ¿¡ žÀçµÈ ºñ±Ã

»ç¿ìµð ÇرºÀÇ 2200 FPB ÃÊ°èÁ¤. ÇԹ̿¡ Çѱ¹»ê ºñ±Ã22³â 10¿ù 1È£Á¤ÀÌ Ã뿪Çß°í ÇÔ¹ÌÀÇ ºñ±Ã°ú Ã뿪½Ä¿¡ Âü¼®Çѳؽº¿ø °ü°è......

bemil.chosun.com

باستثناء الRAM وش الدفاع الجوي اللي تحمله السفينة؟



[حضـــرة القـــائـــد]

النسخة التابعة للبحرية الإماراتية ستحمل 8 صواريخ MM-40 exocet block 3 كتجهيز أساسي لعمليات سطح - سطح و بالأمام ستحمل oto melara 76/62 SR كمدافع رئيسي.

بالاضافة كما أسفلت ستحمل نظام LOGIR قادر على حمل 12 صاروخ للآهداف الناعمة كالقوارب الانتحارية والسريعه.

بالمنتصف بجانب صواريخ ال MM-40 سيتواجد مدفعان طرفيان من نوع MLG 27/ Snake-27 ، أما بالقسم الخلفي سيتواجد نظام الدفاع الجوي RIM-116 and the Guided Missile Launching System من نوع Block 2 يحمل 21 صاروخ ومرة أخرى نظام ال LOGIR يتواجد كذلك.

أعتقد التجهيز الإلكتروني سوف يكون شبيه بفئة Falaj-2 لكن يلاحظ تواجد عدد كبير من منظومات الرصد والكشف الكهروبصرية في فئة Falaj-3.

حسنا بعض المعلومات الإضافيه حول مشروع Falaj 3 للبحرية الإماراتية :

1- ستحمل القطعة اربعه محركات بأربع مرواح مستقله لتكون قادرة على تجاوز سرعه 26 عقدة وستملك مدى 2000 ميل بحرى عند سرعه 16 عقدة

2- ستحمل القطع برنامج القتالي من ليوناردو الجديد ATHENA C Mk2 CMS وسيكون مخصص لطلب البحرية الإماراتية والذي سيكون مبني على البرنامج القتالي لقطع مثل PPA لدى البحرية الإيطالية

3- يبدوا انه اصبح الإختيار المعياري الجديد لدى البحرية الإماراتية للمدفع الإمامي حيث ستحمل القطع مدفع 76/62 Super Rapido من نوع Strales kit والذي ستحمل قذائف DART الموجهة

4 - الرادار سيكون الوافد الجديد لعائلة كرونوس من شركة ليوناردو من نوع Kronos NV لكن تحت مسمى HP والذي سيحمل عدد مستقبلات ومراسلات اكبر من سابقه وبالتالي مدى أكبر من سابقه

5- ستحمل القطع نفس تطبيقات الحرب الإلكترونية من شركة Elettronica وذالك يتضمن عائلة ال Jamming Antenna Sub System للتشويش

6- عند خروجها ستحمل القطع صواريخ الدفاع الجوي من نوع Mica NG VL وكذالك صواريخ الدفاع الجوي من نوع Raytheon Mk 49 RAM l

The new model of the Falaj 3 combatant OPVs that was unveiled during NAVDEX exhibition. EDR On-Line understood this being the latest design of the ships, however no additional information were released by the shipyard or the customer. Designed to have a reduced radar cross section, infrared and acoustic signatures, compared to the initial model shown during the previous 2021 edition of IDEX/NAVDEX, it features a new ship forward section which accommodates behind the 76/62 mm main gun a single row of eight vertical launchers for surface-to-air missile. EDR On-Line identified them as belonging to the MBDA VL MICA system, although no comment or confirms come from the shipyard and missile manufacturer.

باستثناء الRAM وش الدفاع الجوي اللي تحمله السفينة؟

هذه ابرز المعلومات والمشاركات من الاخوه الكرام في مواضيع مختلفه .. كما اوضحت المصادر بأنها ستحمل MBDA VL MICA ..


​



[typhon99]

هذه ابرز المعلومات والمشاركات من الاخوه الكرام في مواضيع مختلفه .. كما اوضحت المصادر بأنها ستحمل MBDA VL MICA ..


​

اتوقع الميكا في التصميم القديم.. التصميم الحديث لايحوي مستوعبات اطلاق عمودي

اتكلم عن هذا التصميم



[typhon99]

اتوقع الميكا في التصميم القديم.. التصميم الحديث لايحوي مستوعبات اطلاق عمودي

اتكلم عن هذا التصميم

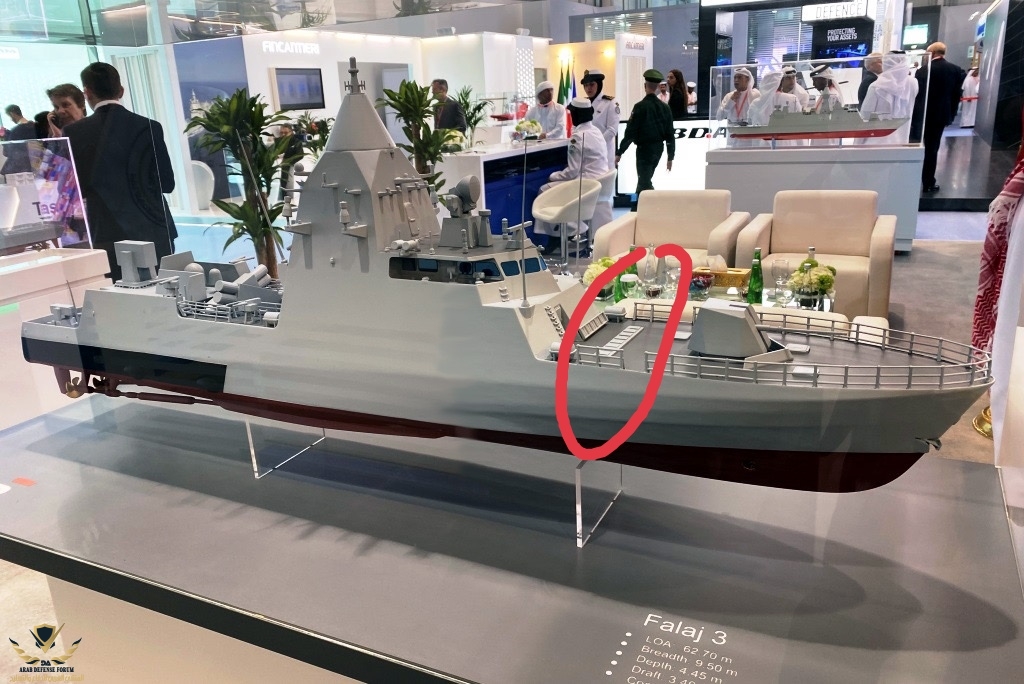

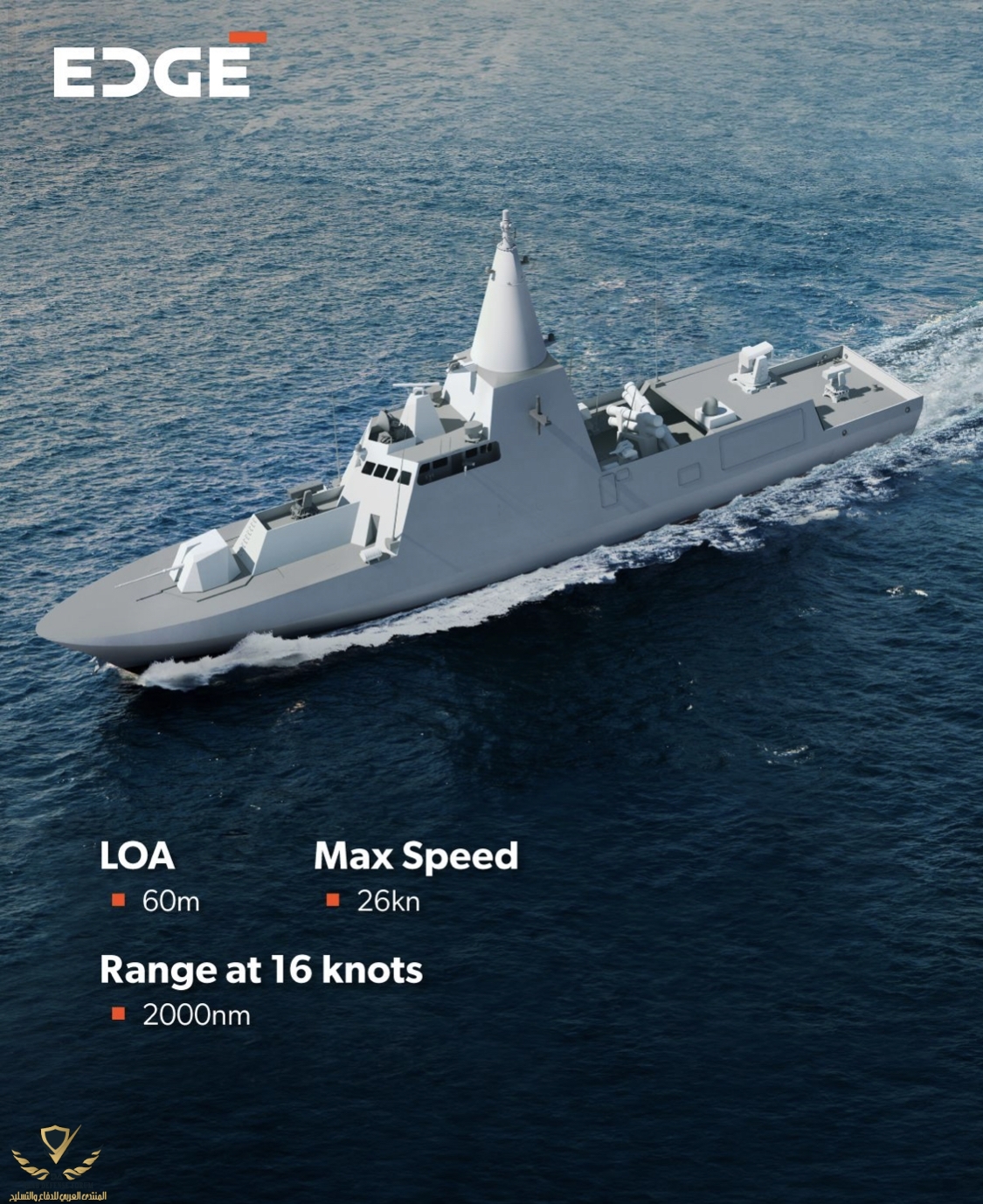

مشاهدة المرفق 701293

التصميم القديم واضحة فيه ال Mica Launchers ٨ خلايا اطلاق عمودي



[حضـــرة القـــائـــد]

اتوقع الميكا في التصميم القديم.. التصميم الحديث لايحوي مستوعبات اطلاق عمودي

اتكلم عن هذا التصميم

مشاهدة المرفق 701293

العكس صديقي هذا التصميم القديم
التصميم الجديد هذا



[typhon99]

العكس صديقي هذا التصميم القديم
التصميم الجديد هذا

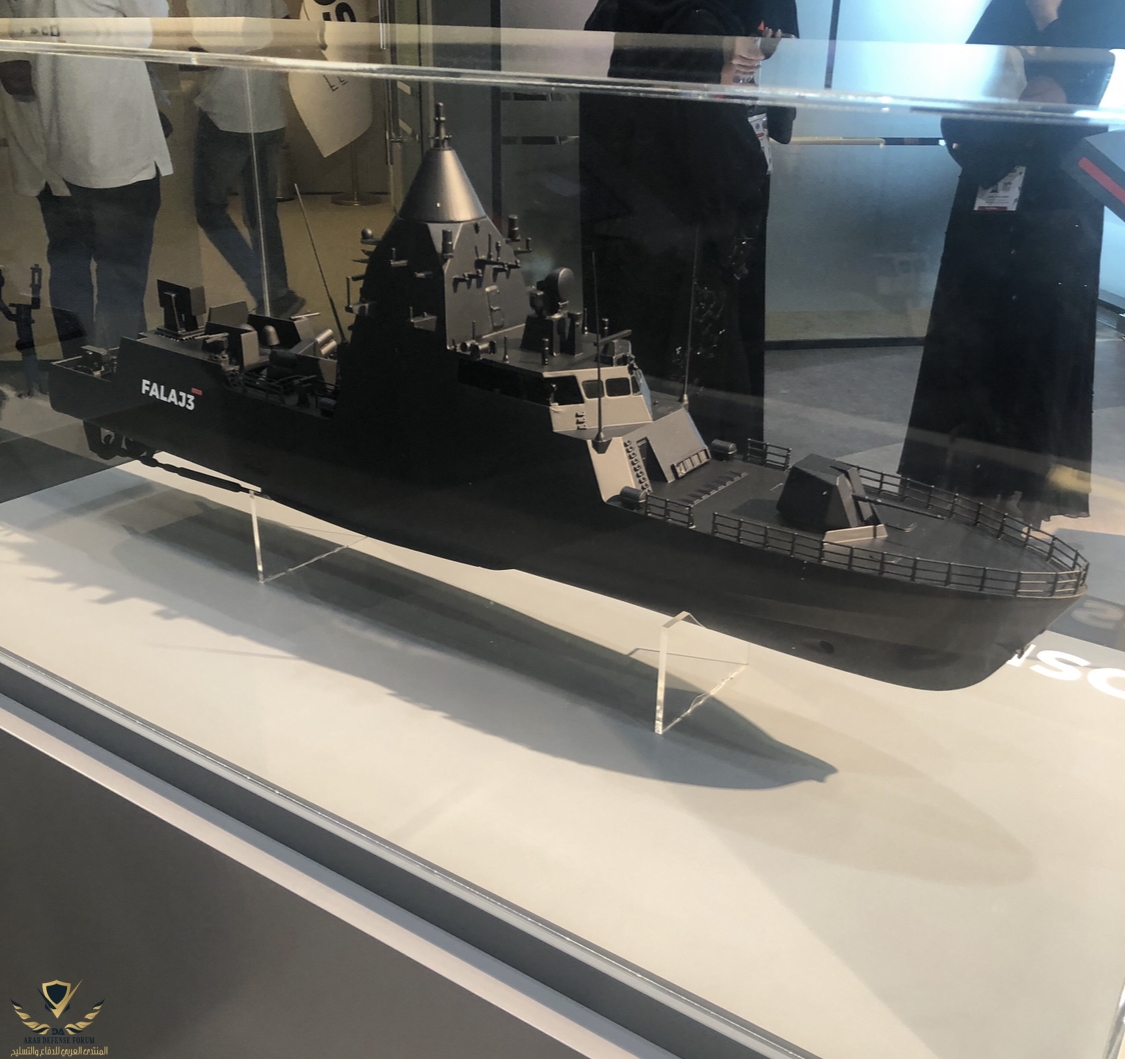

مشاهدة المرفق 701298مشاهدة المرفق 701299​

مشاهدة المرفق 701295مشاهدة المرفق 701296

يعني هذا التصميم الحديث.. والتصميم اللي عليه شعار EDGE وش وضعه؟



[حضـــرة القـــائـــد]

يعني هذا التصميم الحديث.. والتصميم اللي عليه شعار EDGE وش وضعه؟

جميعها شعار الشركة ومن ضمن نماذج مختلفه تم عرضها من ضمن منتجاتهم .. لكن ربما تم اضافة التعديلات لتلبية متطلبات الزبون القوات البحريه الاماراتيه في هذا التصميم ..
ستجد هنا موضوع وضع اول عارضه للفلج 3
وهي اقرب للتصميم النهائي

https://defense-arab.com/vb/threads/162851/page-3#post-5000516

​



[typhon99]

جميعها شعار الشركة ومن ضمن نماذج مختلفه تم عرضها من ضمن منتجاتهم .. لكن ربما تم اضافة التعديلات لتلبية متطلبات الزبون القوات البحريه الاماراتيه في هذا التصميم ..
ستجد هنا موضوع وضع اول عارضه للفلج 3
وهي اقرب للتصميم النهائي

https://defense-arab.com/vb/threads/162851/page-3#post-5000516

انا طرى في بالي انا زيادة اعداد الlogir ووضعها في المقدمة والمؤخرة في تصميم EDGE ربما يشير لتغير اولويات البحرية الاماراتية تجاه الاخطار المستحدثة خصوصا هجمات زوارق الحرس الثوري او الزوارق المسيرة لذلك تم الاكتفاء بصواريخ دفاع جوي RIM ووضع منصتين LOGIR في المقدمة والمؤخرة لتغطية افضل والاجناب منصتين ٣٠ ملم تغطي الميمنة والميسرة يدعمها مدفع ٧٦ ملم OTO MILARA في المقدمة. كذا تقدر تحيد اي مسيرة او زورق.



[حضـــرة القـــائـــد]

انا طرى في بالي انا زيادة اعداد الlogir ووضعها في المقدمة والمؤخرة في تصميم EDGE ربما يشير لتغير اولويات البحرية الاماراتية تجاه الاخطار المستحدثة خصوصا هجمات زوارق الحرس الثوري او الزوارق المسيرة لذلك تم الاكتفاء بصواريخ دفاع جوي RIM ووضع منصتين LOGIR في المقدمة والمؤخرة لتغطية افضل والاجناب منصتين ٣٠ ملم تغطي الميمنة والميسرة يدعمها مدفع ٧٦ ملم OTO MILARA في المقدمة. كذا تقدر تحيد اي مسيرة او زورق.

من ضمن مقطع الاحتفال ألاحظ النموذج الذي تم التوقيع عليه من قبل البحريه الاماراتيه
لايوجد منصة LOGIR فالامام​



[typhon99]

من ضمن مقطع الاحتفال ألاحظ النموذج الذي تم التوقيع عليه من قبل البحريه الاماراتيه
لايوجد منصة LOGIR فالامام​

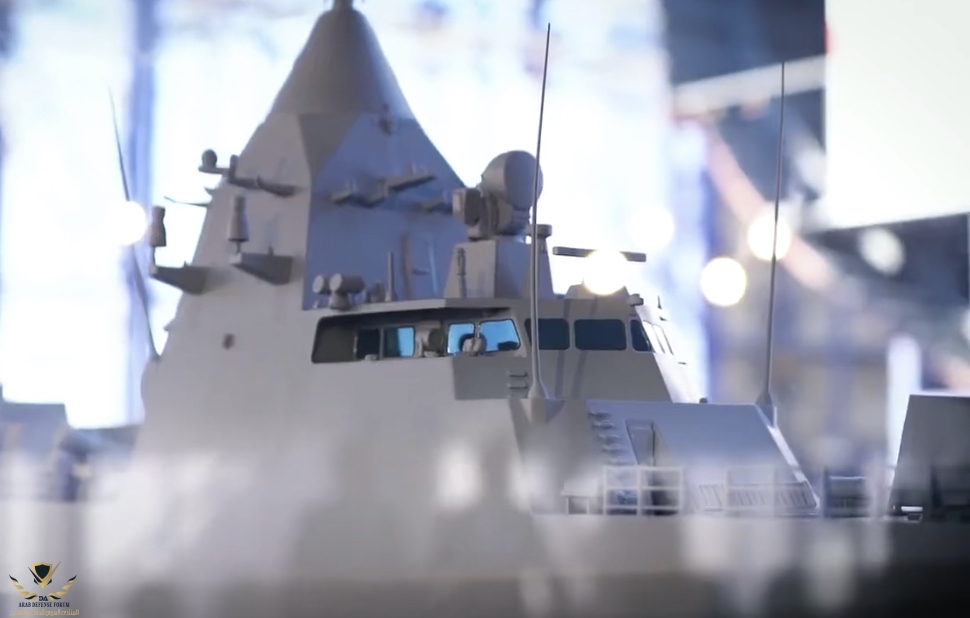

مشاهدة المرفق 701301مشاهدة المرفق 701302

اجل حسم الامر.. مبروك لكم



[m2abuassi]

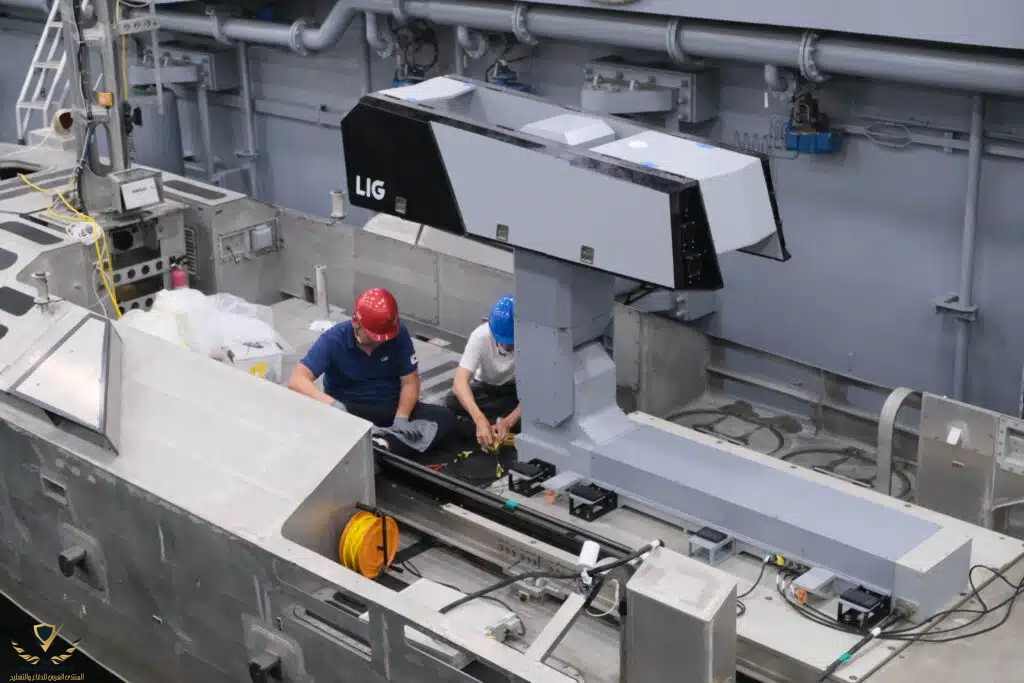

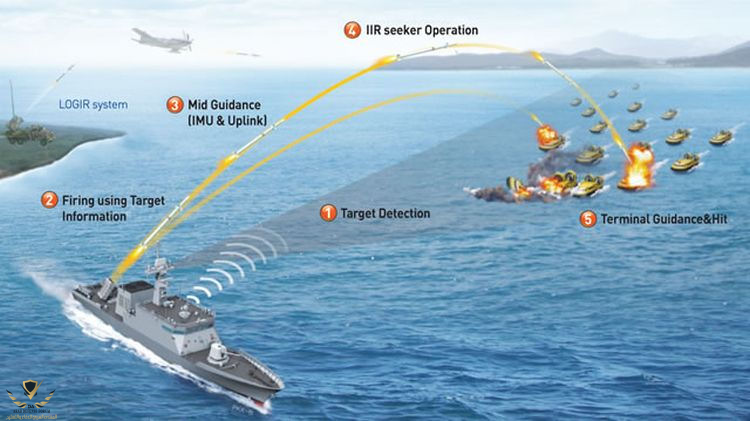

تم تطوير نظام إطلاق للصاروخ الموجه مقاس 2.75 بوصة ليتم تثبيته على السفن. حاليًا، يتم تثبيته على زورق الدورية السريع 2200 (FPB) التابع للبحرية الملكية السعودية وسفن اعتراضية من طراز HSI-32 ، ومن المقرر تثبيته على سفن الدورية البحرية من فئة Falaj 3 التابعة للبحرية الإماراتية .

South Korean Guided Rocket Test-Fired from USV at RIMPAC 2024 - Naval News

LIG Nex1's K-LOGIR / Poniard guided rocket successfully finished a Foreign Comparative Testing (FCT) during RIMPAC 2024.

www.navalnews.com
