الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

[SU-41]

الفرقاطة MEKO A-200 المتعددة الوظائف صممت وانتجت من طرف Blohm and Voss التابعة لمجمع TKMS الالماني

تصميم الفرقاطة وفق ما يسمى بال " X-form " يسمح لها باعادة ارسال موجات رادارية ضعيفة لرادار العدو دون نسيان الطلاء الخاص الذي يساهم في امتصاص الموجات الرادارية.

Stealth design features have been introduced to reduce the radar cross-section. Hull panels are alternately angled to avoid large flat surfaces, an arrangement called 'X-form'. Right angle corners are avoided and the decks and superstructure have been decluttered

كما أن البصمة الخاصة بالاشعة الحمراء the ship's infrared signature خفضت بنسبة 75% بفضل تكنولوجيا تبريد عوادم الفرقاطة بماء البحر كما هو مبين في الصورة ادناه ...

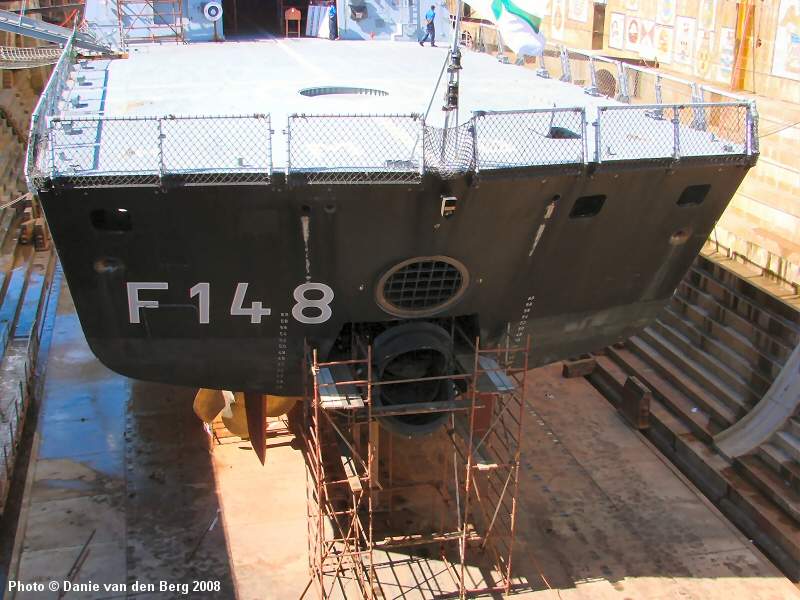

A reduction of about 75% on the ship's infrared signature has been achieved by elimination of the funnel, and instead hot exhaust gases are ducted through a horizontal system.
Seawater is injected into the exhaust duct to cool the exhaust fumes, before being expelled just above the waterline.

نظام الدفع في هذه الفرقاطة فريد من نوعه الا و هو نظام ال CODAG WARP
(Combined Diesel and Gas - Water Jet and Refined Propeller)

propulsion system CODAG-WARP

التصميم الشبحي

تم البدا في برنامج (SAN-PC) و يعني South African Navy Patrol Corvettes سنة 1998 و يقضي باقتناء 4 فرقاطات شبحية Quatre frégates furtives du type Meko A 200 sont commandées
au chantier allemand Blohm & Voss - groupe TKMS

الخصائص العامة :

الطاقم : 120 فرد

الطول : 121 متر

العرض : 16.34 متر

الازاحة : 3500 طن

السرعة : 27 عقدة بحرية

المحركات : محرك توربيني GE LM 2500 gas turbine بقدرة 26800 حصان + 2 محرك ديزل 2 MTU 16V 1163 TB93 diesels بقدرة 16100 حصان

التسليح :

صواريخ سطح-سطح:

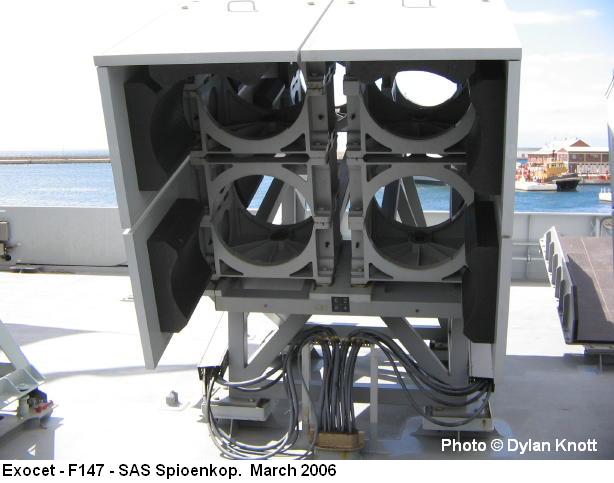

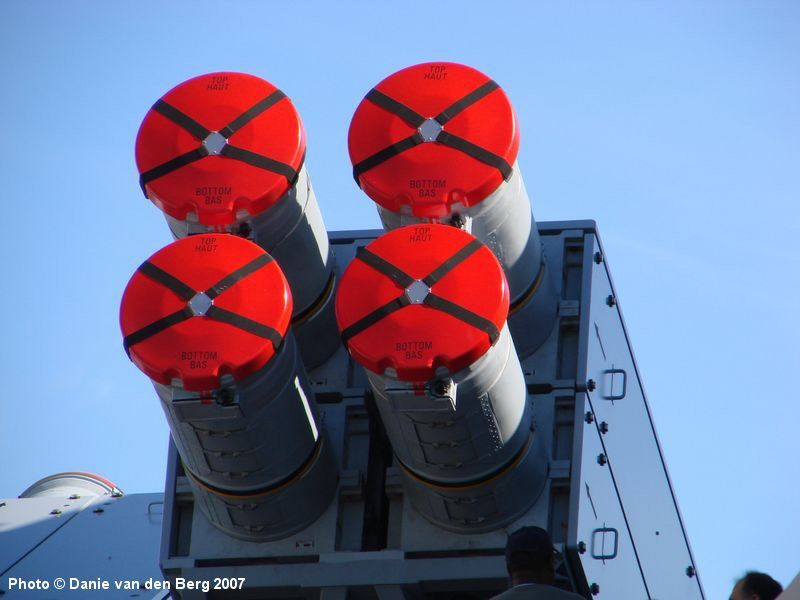

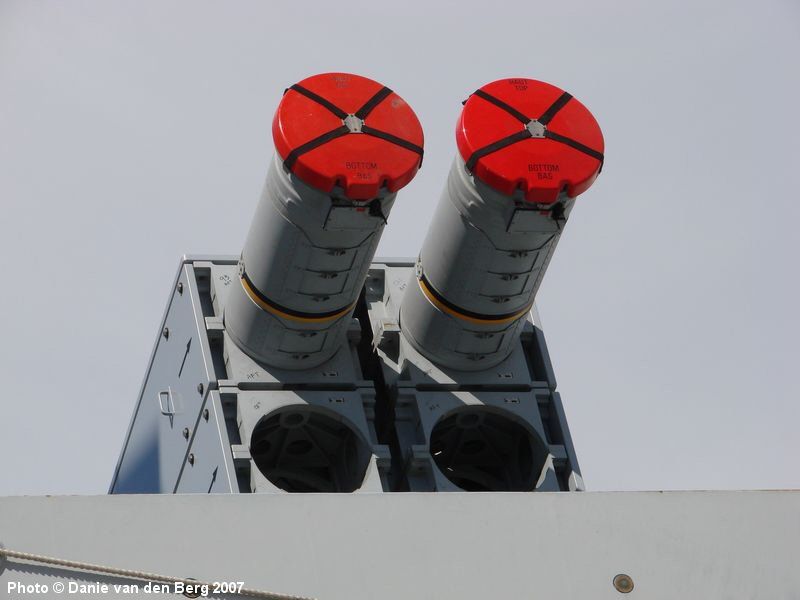

نظام صواريخ مضادة للسفن Exocet – MM40 block 2/3

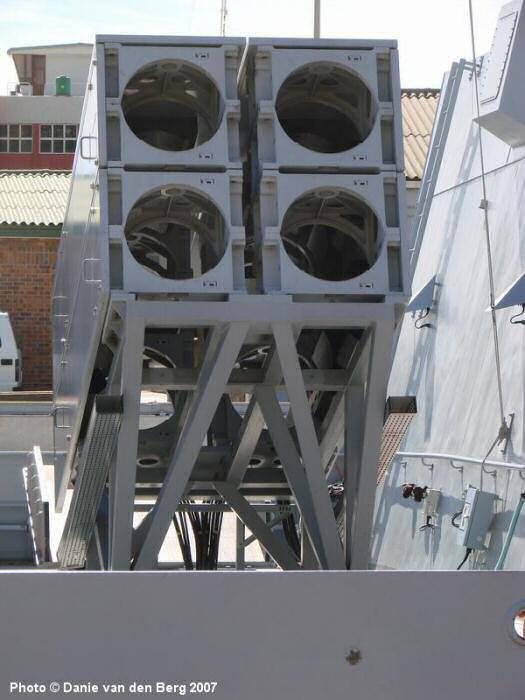

قاذفان لكل قاذف 4 خلايا للاطلاق ( 8 صواريخ جاهزة للاطلاق )

صواريخ سطح-جو:

زودت بنظام دفاع جوي من صنع جنوب افريقيا طراز Umkhonto-IR بمدى 12 كلم هذه الصواريخ العمودية الانطلاقة VLS قادرة على مهاجمة كل الاهداف من الصواريخ الى الطائرات ( 16 صاروخ جاهز للاطلاق)

الصاروخ Umkhonto -IR مزود براس باحث حراري (صاروخ من الجيل الخامس) يمكنه التعامل مع كل الاهداف سواءا صواريخ ام طائرات.

The Umkhonto-IR missile is a vertically-launched, high-velocity, infrared homing missile specifically designed for providing all-round defence against simultaneous air attacks from multiple combat aircraft (fixed-wing or helicopter) and missiles. The missile and associated subsystems are supplied as a missile group for easy integration into naval combat suites or ground-based air defence systems.

المدافع :

مدفع OTOBreda عيار 76 mm

2 مدفع ثنائي 35DPG 35mm من صنع شركة Denel الجنوب افريقية

The frigate is armed with a 35DPG 35mm dual purpose gun from LIW division of Denel, Pretoria. A dual antenna Doppler radar, combined with high speed digital signal processing of the muzzle velocity measurement provide compensating feedback to the Fire Control Computer. Firing one burst of 25 rounds, cruise missiles are destroyed at ranges of at least 2.5km and high speed missiles at range 1.5km

2 مدفع رشاش Oerlikon 20mm Mk1

4 طوربيدات عيار 324 مم .

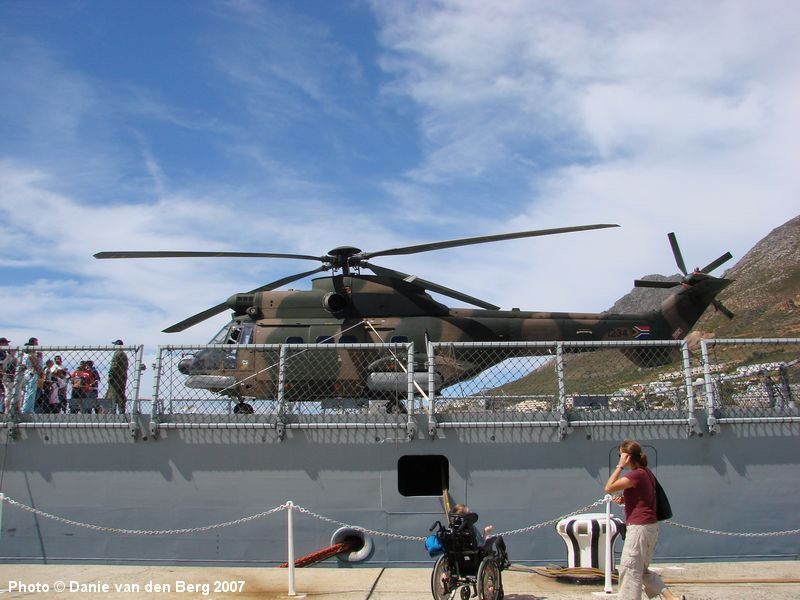

مزودة بمهبط للمروحيات حيث تحمل الفرقاطة الجنوب افريقية مروحية SuperLynx

الرادار :

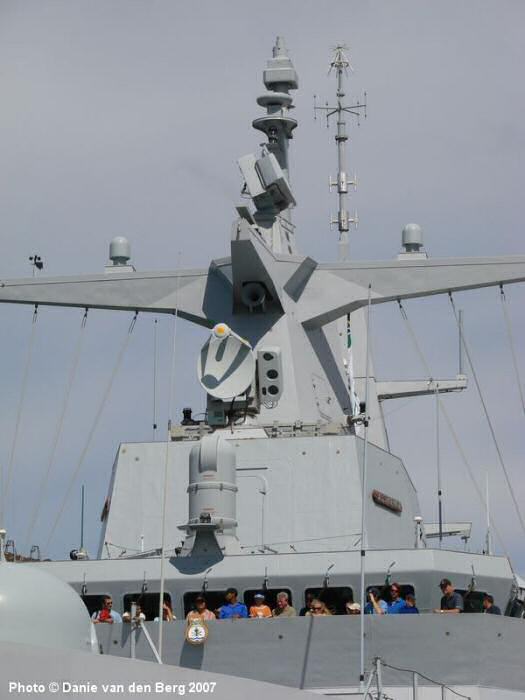

رادار ثلاثي الابعاد متعدد المهام MRR 3D NG

MRR-3D NG provides long-range 3D air and surface surveillance and tracking and self-defence, target evaluation and weapon allocation, target classification support, weapon control, and offers advanced ECCM features.

MRR 3D NG is designed as the sole radar on board for patrol boats or corvettes, and as the self-defence radar for frigates. MRR-3D NG is especially designed to detect and track sea skimming or diving missiles.

صورة تعبر عن نفسها



[الزعيم]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

خصائص قوية والتاريخ يشهد للالمان بالتفوق لا اظن ان نقودها خسارة ياريت تكون قبلة للبحرية الجزائرية



[فخري في ديني]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

عندي سوأل مهم


هل تعادل الفرقاطة لافاييت والفرقاطة فريم في القوة



[الجاسوس السعودى]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

فرقاطه قويه جدا وتعتبر اقوى فرقاطه حاليا وكما قال اخى الزعيم اتمنى ان تمتلكها الجزائر شكرا اخى حسين على الموضوع الرائع من عضو رائع

بارك الله فيك



[steph]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

يا عزيزي هي قوية دون شك بس الفريم اقوى منها وحتى lcs
اسرع منها بالاضافة الى ان المانيا لديها نظام سيئ هو استشارة اسرائيل قبل عمل اي صفقة مع العرب وهذا يثير زعل العرب خصوصا دول الخليج



[abdo saleh999]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

فعلا قبل صفقة اليوبارد لقطر
قامت بطلب موافقة اسرائيل!!!!!!!!!!!!



[abdo saleh999]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

و اريد سوال شئ
لأخوة الجزائرين

قرأت موضوع -لأخ ايمن- قال فيه أن الجزائر عملت مناقصة وفازت بها الميكو بالرغم من أنها الأضعف فى 6 فرقاطات المشاركة(مع ذلك هى قوية جدا)
لكن
لتساهل المانيا فى نقل التكنولوجيا
بمعنى ان المانيا تصنع 2 من 4 المطلوبين
2 الآخرين يتم تصنيع فى الجزائر (بمساعدة المانية)

فهل كلامى كله صحيح
أم هناك خطأ به



[SU-41]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)



ليس هناك شيئ رسمي بعد لكن الاكيد ان هذه الفرقاطة كانت ضمن العرض الالماني للجزائر الذي لم يقتصر على هذه الاخيرة فقط بل الى f-125 .

كل دولة لها الخيار في تحميل الاسلحة التي تريد...

الشيئ

انا شخصيا افضل ال f-125 الالمانية و بتسليح روسي يعني نسخة وفق طلب الزبون .



[bany_bony]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)



موضوع ممتاز جدا اخي حسين

الميكو فرقاطة ممتازة جدا

واتمنى ان تتجه الجزائر الشقيقة لها

المانيا تستتطيع تقديم خيارات نسليحية واسعة من حيث الرادر او انظمة التسليح

الاهم من ذلك هو ان تقترن الصفقة بنقل للتكنلوجيا



[SU-41]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

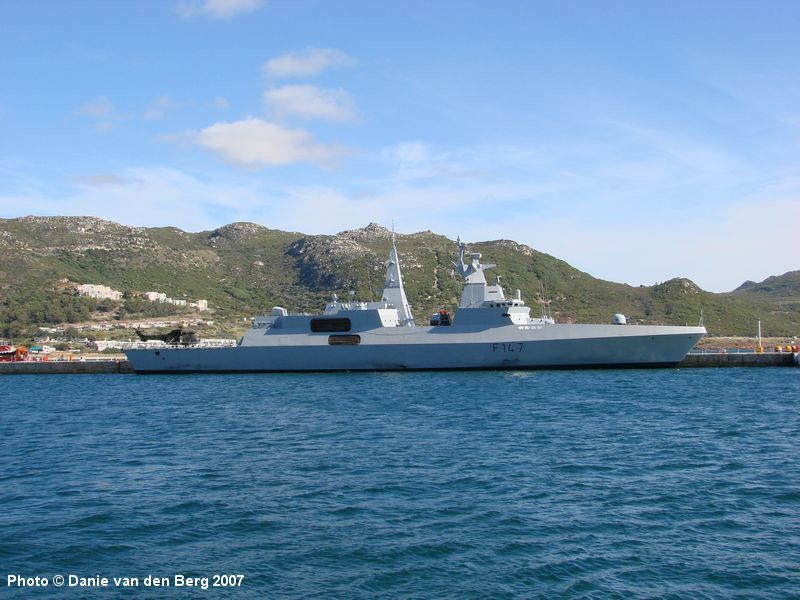

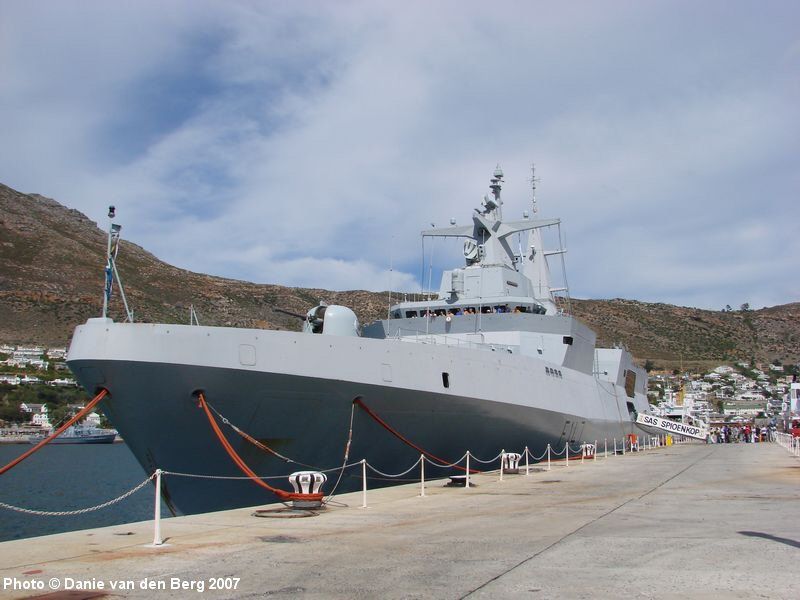

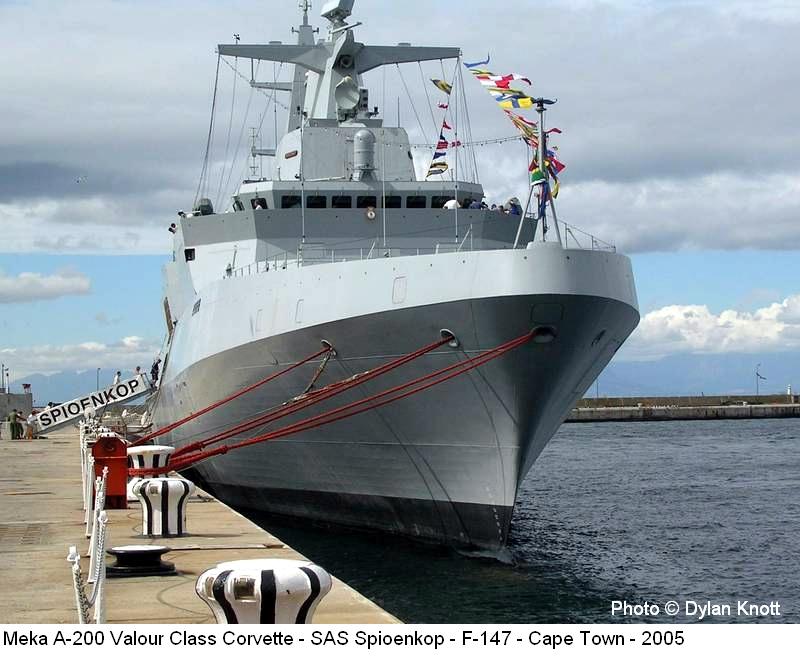

الفرقاطة MEKO A200 المسماة SAS Spioenkop - F-147



[khaled717]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

فرقااطة رائعة عجبتني الصورة الاخير فعلا تعبر عن نفسها



[امير الرومنسيه]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

ياليت تتعاقد عليها السعوديه

وهل هي فعلا اقوى من فريم الفرنسيه



[scarlotis]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

انظمة الفريم تتفوق كثيرا عن انظمة الميكو
من حيث اجهزة الرصد و المتابعة و اجهزة التشويش و الاعاقة رغم التكافئ النسبي في تسليح
وهذا ما يجعل الفريم اقوى

ياليت تتعاقد عليها السعوديه

وهل هي فعلا اقوى من فريم الفرنسيه



[SU-41]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

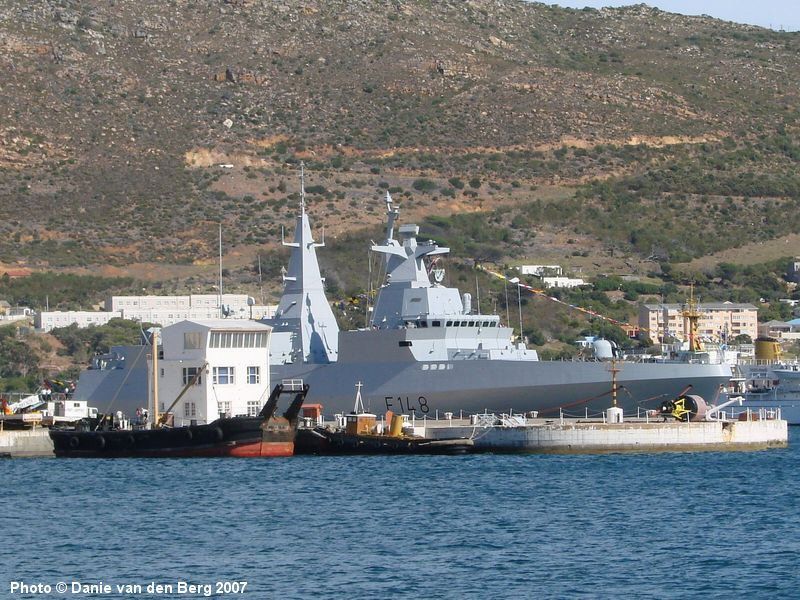

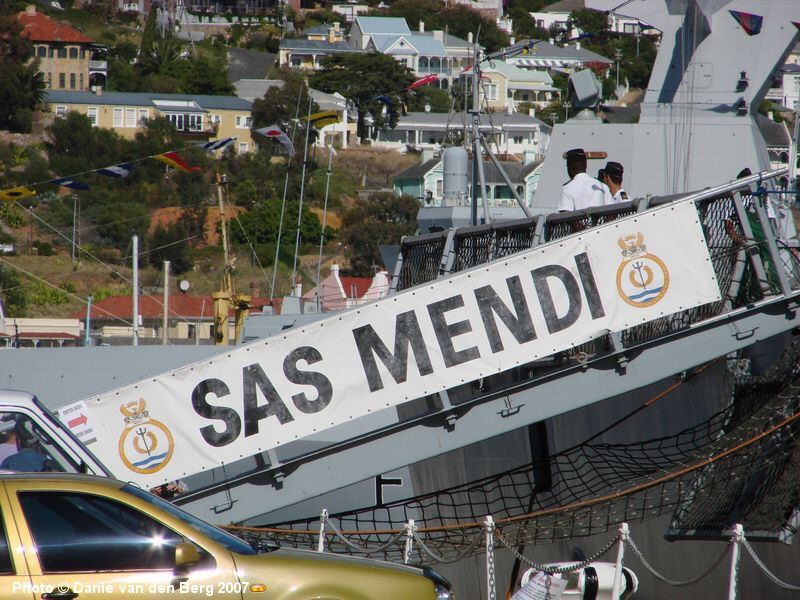

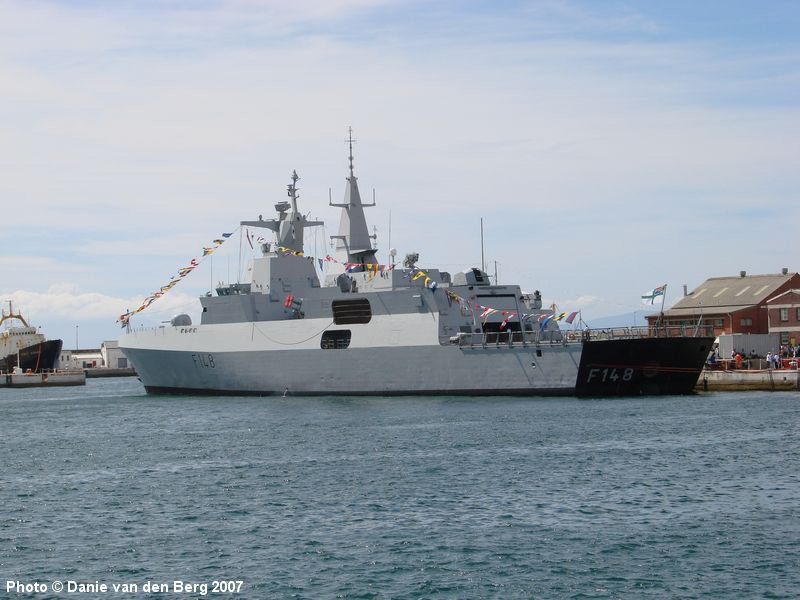

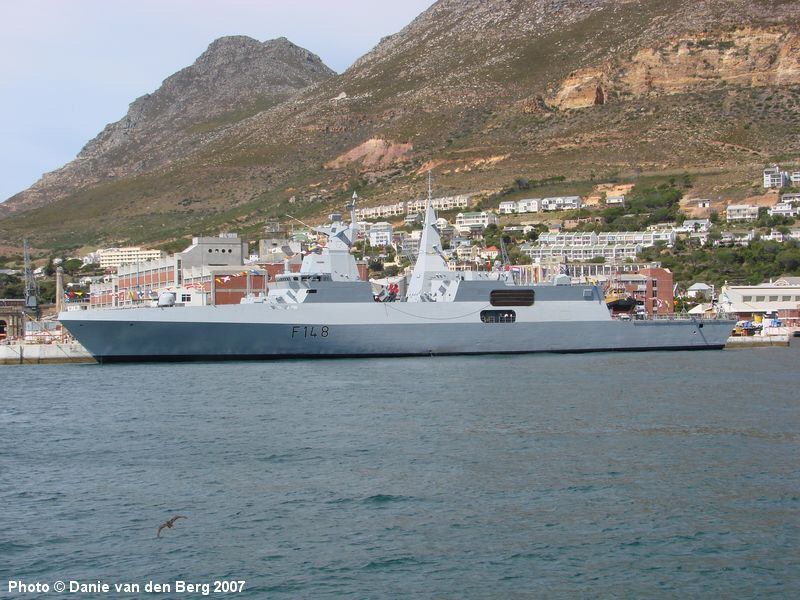

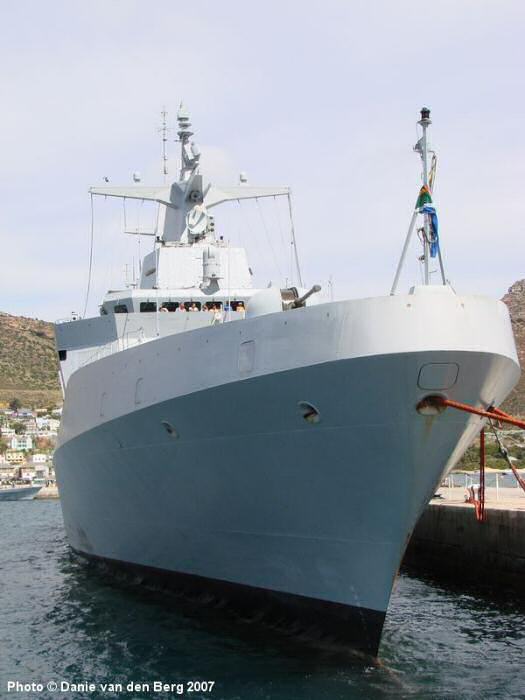

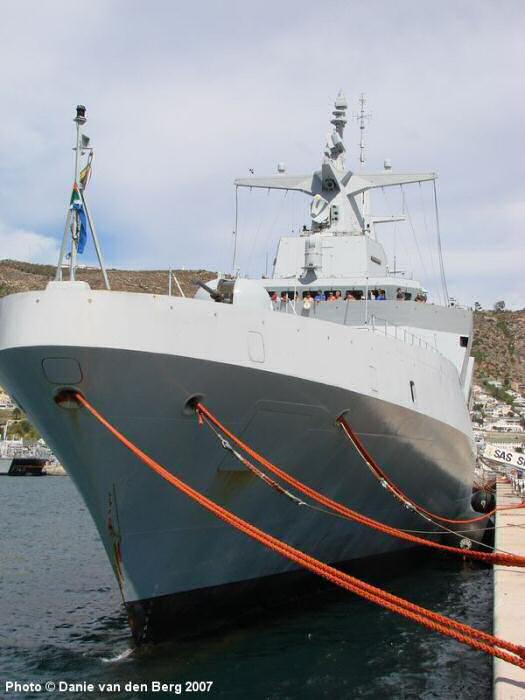

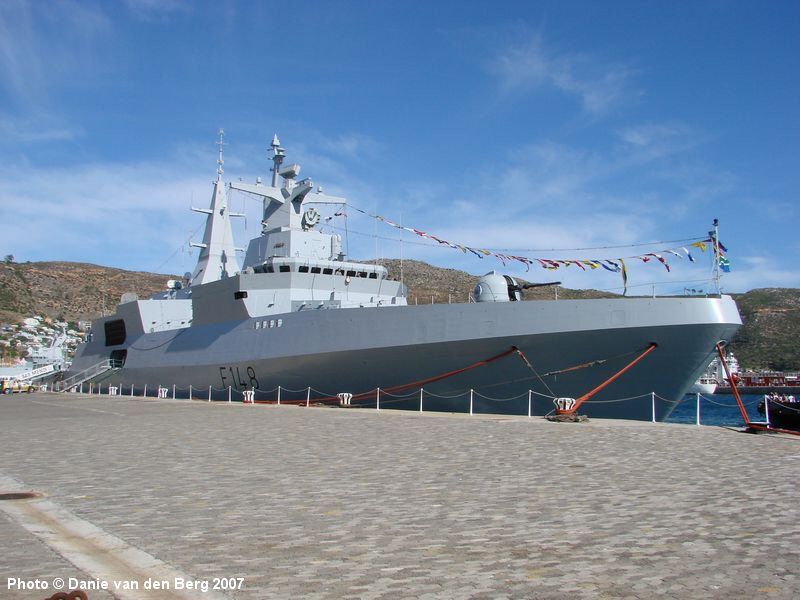

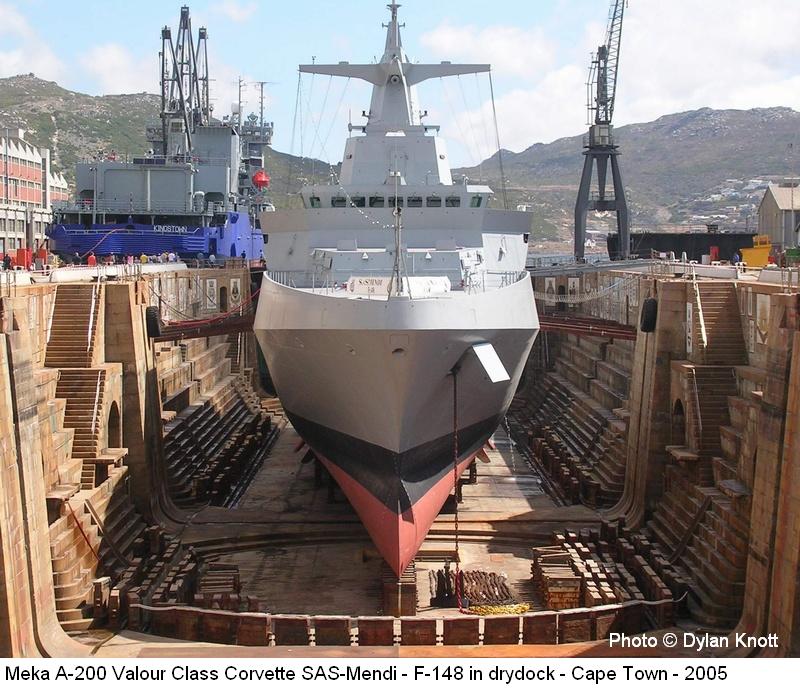

SAS Mendi - F-148



[الجنرال عمار]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

انظمة الفريم تتفوق كثيرا عن انظمة الميكو
من حيث اجهزة الرصد و المتابعة و اجهزة التشويش و الاعاقة رغم التكافئ النسبي في تسليح
وهذا ما يجعل الفريم اقوى

اظنك تعيش في الاوهام :zha[1]: :zha[1]: :zha[1]:



[scarlotis]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

اخر فرقاطة للميكو كانت سنة دخولها الى الخدمة في بحرية جنوب افريقيا سنة 2007
بينما سنة 2007 كانت بداية تصنيع الفريم
و لو تحب نعمل مقارنة بينهم ما في مشكل

اظنك تعيش في الاوهام :zha[1]: :zha[1]: :zha[1]:



[emy salah]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

موضوع مميز مشكور اخي علي الموضوع
لك تحياتي



[Saudi Air Force]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)

موضوع جميل اخي
لاكن ياليت العرب يصنعون بدال مانشتري من الغرب



[SU-41]

رد: الفرقاطة Meko A-200 (النسخة الجنوب افريقية)



السلام عليكم

جنوب افريقيا ركبت عليها انظمة و اسلحة مصنعة محليا و استفادت من نقل التكنولوجيا...

ماذا استفدنا نحن ????
