طائرة الحرب الكترونية الاحدث Ea-18g Growler الامريكية القادمة بقوة لساحات المعارك

طائرة الحرب الالكترونية الامريكية
EA-18 G GROWLER
*********************

​

تاريخ الطائرة:
******
هى طائرة تم انتاجها و تعديلها خصيصا للبحرية الامريكية و هى نموذج معدل من المقاتلة الامريكية F/A-18F SUPER HORNET و التى تعتبر من أقوى المقاتلات على مستوى العالم و هى تنتمى لطائرات الحرب الالكترونية و تم طلبها من البحرية الامريكية حتى تحل مكان الطائرة EA-6 و التى بدأت الخدمة فى البحرية الامريكية عام 1971 .

و يمكن للطائرة الاقلاع من حاملات الطائرات او القواعد الجوية الارضية و مهمتها الاساسية تتركز فى الحرب الالكترونية و التشويش على الدفاعات الجوية للعدو واخمادها فى بداية العمليات الحربية سواء برية او جوية و الطائرة مزودة ب 11 نقطة تعليق للاجهزة الالكترونية و بودات التشويش و الحرب الالكترونية و هى ايضا تحمل اسلحة هجومية مثل صواريخ الهارم المضادة للرادارات و الامرام الجو/ جو و التى تمكنها من القيام ايضا بعمليات هجومية ضد العدو .


*********************************************

و تم توقيع العقد لانتاج اول 4 مقاتلات لصالح البحرية الامريكية عام 2006 و تم الطيران التجريبى لها بنجاح فائق فى اغسطس 2006 و تم تسليم اول طائرتين للبحرية الامريكية فى سبتمبر و نوفمبر عام 2007 و دخلت الخدمة فى البحرية الامريكية فى يناير 2008 و مهمة الطائرة الان هى الحرب الالكترونية و التشويش و توجية هجمات محددة للعدو .
و تم اختيار نظام القيادة الجوية للطائرة من نوع PMA-265 و الذى يستخدم فى البحرية الامريكية وساهمت شركة نورثوب جرومان بأنظمة الحرب الالكترونية و تعتبر شريك رئيسي مع شركة بوينج فى انتاج الطائرة و سيتم الانتاج الكمى الكبير للطائرة فى مصانع شركة بوينج ولاكن بمساهمة شركات نورثوب جرومان و جنرال الكتريك و رايثون فى انتاج الطائرة .

***********************************************

و كبينة الطائرة هى مماثلة لكبينة المقاتلة F/A-18 F ثنائية المقعد مقعد للطيار فى الامام و المقعد الخلفى لضابط الاسلحة و الحرب الالكترونية و اهى مزودة بشاشات تاتش اسكرين LCD ملونة و هى احدث التقنيات على مستوى تجهيز المقاتلات و يعتمد نظام القيادة و السيطرة فى الطائرة على خاصية FLY BY WIRE او الطيران بالسلك .

وتم تزويد الطائرة بنظام HMCS من انتاج شركة رايثون و الذى يتيح للطيار لختيار الاسلحة و التصويب على الاهداف عن طريق الخوذة و الذى يعطى الطائرة ميزة كبيرة فى المناورات القوية فى الجاذبية G و هو نظام متطور جدا

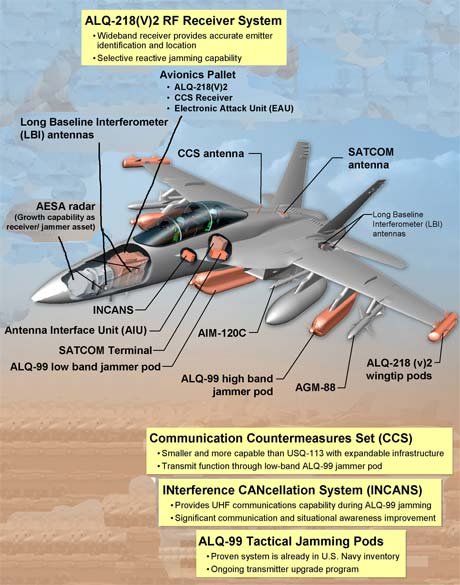

زودت الطائرة بانظمة الحرب الالكترونية من انتاج شركة نورثوب جرومان و تتيح لها مع الاجهزة المزودة بها مثل الرادار و نظم الاتصالات و باقى الاجهزة المزودة بها بتعدد كبير فى الادوار المكلفة بها الطائرة و هى تشابة نفس النظم الموجودة على المقاتلة الامريكية من نوع F/A-18 SUPER HORNET و زودت الطائرة ببودات من نوع AN/ALQ-99 و بودات من نوع AN/ALQ-227 .
​

و الطائرة مزودة برادار جبار من نوع APG-79 AESA و هو ردات يعمل كرادار سلبى او ايجايى و هو يعتبر من أقوى الردارات الموجودة على مستوى العالم و هو قادر على القيام بجميع الادوار و الوظائف و زودت الطائرة بردار تحزير من نوع ALQ-218 ,و الردار من نوع AESA يتيح للطائرة حمل جميع الاسلحة سواء جو/جو أو جو/ارض و يستطيع الردار مسح جميع المناطق سواء فى الجو او سطح البحر او الارض و يتسح الردار اصابة جميع الاهداف بأنواعها المختلفة سواء متحركة او ثابتة و الردار من انتاج شركة رايثون الامريكية .

​

المحركات:
****
محركان من انتاج جنرال الكتريك من نوع F414 -GE-400 توربينية و تعطى قوة 62 KN فى اقل طاقة للمحركات و اقصى طاقة عن تشغيل الحارق 98KN

التسليح :
*****
الاسلحة الجو/جو :
---------
1-الامرام Aim-120
2-الاسبارو Aim-7
3-السيدويندر Aim-9

---------------------------------
الجو /أرض :
--------
1-الهارم AGM-88 المضاد للرادرات
2-الصاروخ الجوال AGM-158
وباقى الاسلحة الامريكية المعروفة

البطاقة الفنية للطائرة :
**********

المهمة الرئيسية : الحرب الالكترونية
------------
الشركة المصنعة : شركة BOEING بالتعاون مع جنرال الكتريك و رايثون و نورثوب جرومان
------------
الطيران الاول :15 أغسطس 2006
------------
المستخدمين : البحرية الامريكية
------------
سعر الطائرة :66 مليون دولار
-----------
الطاقم :2
-----------
الطول : 18.31 متر
----------
العرض :13.62 متر
----------
الارتفاع :4.88 متر
----------
الوزن فارغة :13.864 كجم
---------
الوزن محملة :21.320 كجم
---------
اقصى وزن للاقلاع :29.900 كجم
---------
سعة خزان الوقود الداخلى :6.350 كجم
----------
الخزانات الاضافية :5 خزانات سعة 480 جالون
----------
أقصى سرعة :1.8 ماخ
----------
المدى :2.346 كم
----------
نصف قطر المدى القتالى : 722 كم
----------
المدى فارغة :3.300 كم
----------
سقف العمل :15.000 متر

************************************************** **

أرجو أن يكون الموضوع عجبكم
HOBA666



[الجرناس]

مجهود تشكر عليه أخي...كفيت ووفيت



[tiger attack]

موضوع اكثر من رائع يا اخى
مشكور على المجهود
تحياتى



[معلم]

تسلم على الموضوع اخي العزيز...
كم طائره دخلت الخدمه بامريكا حتى الان ؟

-----------

الطائره مخصصه بالدرجه الاولى بالعمل على متن حاملات الطائرات... و من ثم بالافرع الاخرى... الجميل بالطائره الجديده انها خفيفه و تستطيع الدفاع عن نفسها و القيام بعمليات هجوميه و لو كانت محدوده....



[الزعيم]

كعادتك مميز اخي هوبا والغريب انها تحمل ثلاث اجهزة تشويش كما ان مقدمتها تشبه مقدمة اف 14 توم كات



[U-2]

اخي العزيز هوبا هل من الممكن تركيب الاجهزه الثلاثه على متن F-18A و F-15 و F-16 .

تحياتي لك ​



[((hero))]

انا اتمنى ان تحصل مصر على هذه الطائرم لانها طائرة جبارة وشكرا لصاحب الموضوع



[اسد فلسطين 3]

الله يدمر امريكا قولوا آمين



[اسد فلسطين 3]

نسئل الله التطور لجميع الدول الاسلامية و ان يتمكنوا من صناعة مثل هذه الطائرات و ان يدمر امريكا و يمزقها كل ممزق جراء ا تعدت على المسلمين



[فيلد مارشال]

احلى حاجة فى الطائرة دى كثرة نقاط التعليق وقدرة المناورة



[الفدائي المصري]

وقعت البحرية الأمريكية عقد في 29 ديسمبر 2003
مع احدى الشركات الأمريكية الشهيرة لانتاج الطائرة
الحديثة ، ( EA-18G Growler ) مدة سريان العقد
خمس سنوات ، جاءت أولى طلعات الطيران التجريبي لعدد (4) عينات أولية منها في 10 سبتمبر 2007
، و نجحت تجارب عملياتها البحرية في شهر أغسطس 2008 . و بالفعل بدأ انضمام باكورة انتاجها
الى احدى حاملات الطائرات
الأمريكية منذ خمس اسابيع مضت ، و ذلك من خلال (12) طائرة فقط يعقبها بدء الانتاج الكمي
ليصل العدد بنهاية العام 2013 الى (88) طائرة . خطط البنتاجون لاحلال الطائرة (EA-18G) محل (123)
طائرة عجوز دخلت الخدمة لدى القوات البحرية منذ عام 1971 ، ألا و هي الطراز (EA-6B Prowler) الذي لا تسمح المشاكل الفنية التي باتت تواجه هياكلها جميعا من الطيران بعد عام
2010 . كانت تنحصر مهمة هذه الطائرة
العجوز في تنفيذ الهجوم الالكتروني على القطع البحرية للعدو و
وحداته البرية و
طائراته المحلقة في الجو ، و أمام ارتفاع تكلفة تشغيلها التي وصلت الى (17) ألف دولار لكل ساعة طيران ، تقرر
احلالها سريعا بطراز آخر أثبت كفأة عالية من خلال عمله مع القوات البحرية . فوقع الاختيار على القاذفة الشهيرة (F/A 18F Super Hornet block 2) ، لتزويدها بمعدات الهجوم الالكتروني الموجود بالطائرة العجوز إضافة الى تسليحها ببعض الاسلحة لتنفيذ مهام الدفاع ضد الأهداف الجوية المعادية من طائرات و صواريخ ، و ايضا لتنفيذ الهجوم ضد الأهداف البحرية و الأرضية .

تعمل الطائرة ( EA-18G Growler ) على ارتفاع (50) ألف قدم من سطح البحر ، و ذلك من خلال (2) محرك تربوفان طراز (F414-GE-400) قدرة كل منهما (22) ألف رطل . سرعتها القصوى (1900) كم في الساعة (1.6) ماخ و مداها حتى (2346) كم ، سعة خزان الوقود الداخلي (6,32) أطنان و أكبر سعة لخزانات الوقود الاضافية (4,42) أطنان . تزن الطائرة و هي فارغة (15) طن و أقصى وزن لاقلاعها (30) طن و أقصى وزن لهبوطها (31,8) طن ، طول الطائرة (18.35) مترا و ارتفاعها (4.88) أمتار و باع جناحيها (13.69) مترا . يتألف طاقمها من اثنين (الطيار و مساعده) . ومن المتوقع أن يصل عمرها الافتراضي الي (7500) ساعة طيران أو (2500) مرة اقلاع و هبوط من فوق حاملة الطائرات أيهما أقرب. و بتكلفة تشغيل لا تتجاوز (7400) دولار لكل ساعة طيران . أما تكلفة انتاج الطائرة الواحدة فستزيد بمقدار (9) ملايين دولار . عن تكلفة الطائرة الأصلية (F/A-18F) و البالغة (50) مليون دولار . و الطائرة (EA-18G) يمكنها العمل من علي متن حاملات الطائرات أو من قواعد جوية ثابتة و بها (11) منصة للتسلح بأي من معدات الاعاقة الالكترونية و الأسلحة . فضلا عن وضع هوائي الاستقبال الرئيسي (LR-700) و معدات الاتصال بالأقمار الصناعية . في التجويف المخصص للمدفع بالطائرة (F/A-18F) . أما منصتي طرفي الطائرة فقد تم تثبيت هوائيات استقبال أخري بهما . و ستحمل المنصات التسع الأخري أسلحة هجومية يأتي في طليعتها صاروخان من الطراز (AIM-120) أمرآم . و صاروخان من الطراز (AGM-88) هارم . و (2) قنبلة ذكية من طراز (AGM-154JSOW) و من أجهزة الرادار ستزود الطائرة بجهازين متطورين للغاية . الأول متعدد الأغراض من طراز (APG-79AESA) , و الثاني للانذار من طراز (ALQ-218-V) و تتيح الرادارات البحث و التعرف و التتبع لكل من الأهداف الجوية و البحرية و الأرضية . من خلال (4) قنوات استقبال متطورة بكل منها . ويتم امداد بيانات الأهداف و التغير اللحظي في احداثيات الي الطائرات و الوحدات البرية و سفن السطح الصديقة للتعامل المناسب معها . و ذلك من خلال وصلة معلومات رقمية حديثة ، حيث سيمكن للطائرة العمل كعقدة رئيسية في شبكة عمليات ، أو العمل بشكل مستقل . و فضلا عن تسليح الطائرة بوحدة شوشرة الكترونية طراز (ALE-47) ، و نظام شوشرة تكتيكي من الطراز (ALQ-99) فانه بسبب تشابه الطائرة (EA-18G) بنسبة 99 % مع القاذفة (F/A-18F) فسيحد ذلك من تكلفة تدريب الأطقم عليها سواء الطيارين أو الفنيين المعنيين بالتشغيل و الصيانة .


​



[selverman]

رد: الطائرة ea-18g

موضوع اكثر من رائع اخي
شكرا لك
وطائرة قوية



[قائدالدفاع الجوي]

رد: الطائرة ea-18g

شكراً على الموضوع الجميل ... فعلاً للوهلة الاولى ضننتها السوبرهورنت



[smooth11]

رد: الطائرة ea-18g

هيكلها الخارجي مقتبس بشكل كامل من الـ اف 18 .

وكما يبدو هي مصممه لتخريب والتشويش الكترونيا على العدو وليس لقتال الجو جو.



[نسر الاطلس]

رد: الطائرة ea-18g

شكرا لك موضوع رائع وجميل اخي



[الفدائي المصري]

رد: الطائرة ea-18g

هيكلها الخارجي مقتبس بشكل كامل من الـ اف 18 .

وكما يبدو هي مصممه لتخريب والتشويش الكترونيا على العدو وليس لقتال الجو جو.

نعم فهي متشابهة بنسبة 99 % :7[1]:



[التنين الاشعاعي]

رد: الطائرة ea-18g

طائرة رائعة بكل معنى الكلمة
​



[Black Eagle Tank]

رد: الطائرة ea-18g

موضوع جميل والطائره تقوم بتشغيل ابتدائي في أكتوبر/تشرين الأولِ 2008 على متن الباخره الأمريكية جون سي ستينيس (سي في إن 74) حاملة الطائرات , وسيتم تسليم 88 طائره Ea-18g Growler حسب مخطط الأنتاج في 2013 الى الخدمه ,وهذا مقطع فديو للطائره ,وشكرا للمتابعه.
