ســـؤال ........ وجـــواب (( كل ما يخص القوات البحرية ))

رد: سؤال..........وجواب

السلام عليكم اريد توضيح كيف للقوات البحرية ان توجد في المناطق البرية هل يوجد انواع نوع مخصص للبحر ونوع مخصص للبر]

وعليكم السلام ورحمة لله وبركاتة

هوا السؤال غريب بعض الشئ اخي الكريم لاكن سأحاول الرد عليك

بالطبع يستلزم وجود مياة(بحار محيطات)لكي تستطيع القطع البحرية الابحار فيها لاكن قطع بحرية مخصصة للمناطق البرية!! لا يوجد مثل هذة الانواع غير العربات والدبابات البرمائية ويمكنك التعرف عليها في القسم البري.

بالنسبة للقطع البحرية يوجد نوع مشابة قليلا لفكرتك وهيا سفن وقواراب الانزال والابرار :

التعريف:

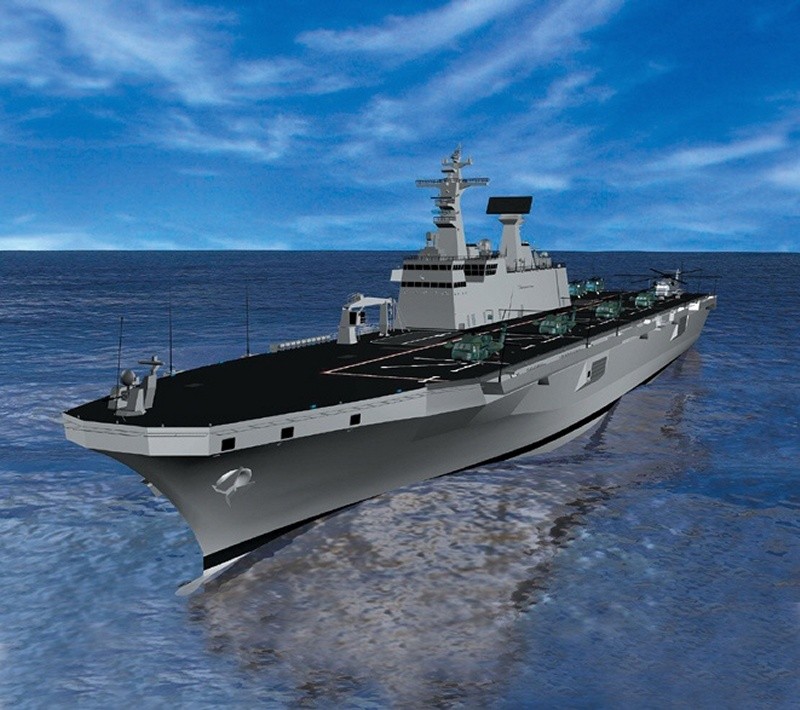

السفينة البرمائية سفينة حربية تُنزل الجنود والأسلحة والعربات على الشواطئ خلال الهجمات البرمائية.تنزل بعض السفن الجنود والمعدات مباشرة على الشواطئ. وبعضها الآخر يحوِّل الجنود والحمولة، إلى طائرات مروحية، وزوارق إنزال، أو جرارات برمائية تُدعى أمتراكس.

التسليح:
تحتوي السفن البرمائية عادة على مدافع قصيرة المدى فقط، وصواريخ للدفاع عن نفسها ضد الطائرات، ولكن يوجد في بعض السفن البرمائية أجهزة إطلاق صاروخية لقصف الخطوط الساحلية.(تسليح ثانوي).


القدرة علي الاستيعاب:
تستطيع السفن البرمائية الهجومية الكبيرة حمل ثلاثين طائرة مروحية، وتحمل أيضًا العربات والعربات المجنزرة. وتحتوي بعض السفن الهجومية على أحواض، أو آبار عائمة يمكن تعبئتها بماء البحر ،بحيث تسمح بطوفان عربة الإنزال وتحمل الجنود إلى الشاطئ. تحمل السفن البرمائية المخصصة لنقل البضائع المؤن والذخيرة وعربات الإنزال والمعدات الثقيلة. وتقوم سفن القيادة البرمائية بدور مراكز الاتصال التي تُنسِّق العمليَّات الجوية والأرضية والساحليَّة. وهي تعتبر سفنًا للهبوط متعدد الأغراض، وسفنًا تصل إلى الأرصفة، بحيث تنقل عربات الهبوط وتنزلها على اليابسة من أجل الإصلاح. أما سفن إنزال الدبابات، فإنها تنزل الجنود والحمولة والعربات على الشاطئ من خلال أبواب في المقدمة.



الهيكل:

مدرج للطائرات ساحة ارضية في اسفل السفينة تحمل من عربات ودبابات واسلحة.غرفات للجنود الخ....

الصور:




اي جزئية غير مفهومة انا معك اخي الكريم

رد: سؤال..........وجواب

السلام عليكم اريد توضيح كيف للقوات البحرية ان تعمل في مناطق بعيدة عن البحر في البر مثلا يوجد في غيليزان ثكنة تابعة للقوات البحرية مع العلم ان مدينة غيليزان ليست مدينة ساحلية

رد: سؤال..........وجواب

السلام عليكم اريد توضيح كيف للقوات البحرية ان تعمل في مناطق بعيدة عن البحر في البر مثلا يوجد في غيليزان ثكنة تابعة للقوات البحرية مع العلم ان مدينة غيليزان ليست مدينة ساحلية

يا اخي العزيز ولله العظيم لا افهم ماذا تقصد
ارجوا التوضيح والتكلم باللغة العربية الفصحة
انتظرك

رد: سؤال..........وجواب

هل القوات البحرية تعمل في المناطق الساحلية فقط ام تعمل في المناطق الداخلية لاني اسكن في منطقة صحراوية و توجد هناك ثكنة للقوات البحرية لماذا

رد: سؤال..........وجواب

هل القوات البحرية تعمل في المناطق الساحلية فقط ام تعمل في المناطق الداخلية لاني اسكن في منطقة صحراوية و توجد هناك ثكنة للقوات البحرية لماذا
فهمت قصدك اخي الكريم
السكنة التي في المنطقة الخاصة بك من الاحتمالات ان تكون مخزن ذخيرة تابع لسلاح البحرية التابع لبلدك او مركز لقوات الدفاع الساحلية
(غفر السواحل) او مركز للدفاع الساحلي الصاروخي المدفعي............
بمعني اصح اخي الكريم أماكن تابعة لسلاح البحرية لبلدك لاكن مناطق ثانوية
شكرا

رد: سؤال..........وجواب

هو سوال خارج القوات البحرية
هل يمكن ان اكون ظابط احتياط او عسكري
في القوات الخاصة واشترك في التدربتهم اذا كان جسمي مثالي
جزاكم الله خيرا

رد: سؤال..........وجواب

هو سوال خارج القوات البحرية
هل يمكن ان اكون ظابط احتياط او عسكري
في القوات الخاصة واشترك في التدربتهم اذا كان جسمي مثالي
جزاكم الله خيرا

سلام عليكم
لكي تعرف الاجابة النموذجية اخي الكريم لسؤالك
اذهب الي قسم المعاهد والكليات العسكرية
تحياتي لك

رد: سؤال..........وجواب

انا لا اعرف الكثير عن سلاح البحريه , ولكن هل بلدي العراق يحتاج الى (سفن حربيه/غواصه/طرادات/حامله طائرات) مثلأ , وهل سفينه الفتح 702 للقوات البحريه العراقيه كافيه ومستوفيه للمطاليب الامنيه الحاليه , وبماذا تنصح للبحريه العراقيه اخي العزيز >>العريف 10<< ومني لكم جزيل الشكر والأحترام ......




رد: سؤال..........وجواب

اهلا بك أخى الكريم
كنت عاوز أعرف عن بلدى مصر.انا اعرف ان مصر تمتلك الهاربون.ولكن ماذا عن الصواريخ الروسية او الفرنسية او الصينية.هل هناك دول عربية تمتلك صواريخ بحرية روسية او فرنسية او صينية. الموجودة فى موضوع (موسوعة الصواريخ البحرية).؟

رد: سؤال..........وجواب

اهلا بك أخى الكريم


كنت عاوز أعرف عن بلدى مصر.انا اعرف ان مصر تمتلك الهاربون.ولكن ماذا عن الصواريخ الروسية او الفرنسية او الصينية.هل هناك دول عربية تمتلك صواريخ بحرية روسية او فرنسية او صينية. الموجودة فى موضوع (موسوعة الصواريخ البحرية).؟

اهلا اخي الكريم
بالفعل مصر تمتلك الهاربون ومجموعة من الصواريخ البحرية من بلاد متنوعة وانواع مختلفة مثل:


Silk Worm Missile HY 2



الدولة المصنعة:الصين


الاستخدام: صاروخ مضاد للسفن، ويمكن استخدامه لقصف الأهداف السّاحلية، ويطلق من فوق سفن السطح، أو منصات الإطلاق البرية.



المدي:200كيلومتر


الرأس الحربي:
• عبوة مجوفة شديدة الانفجار زنة 450 كجم
*******************

SS-N-2 STYX Missile



بلد المنشأ: الاتحاد السوفيتي (سابقاً)


الاستخدام: صاروخ طواف مضاد للسفن، يطلق من على سفن السطح، أومن منصات برية.


المدى: 80 كم



الرأس الحربي: عبوة مجوفة شديدة الانفجار زنة454 كجم


*************************************

ايكسوزيت


بلد المنشأ:
فرنسا
الاستخدام: صاروخ مضاد للسفن، يُطلق من الطائرات، أو سفن السطح، أو الغواصات

المدي:57 -175كيلومتر

الرأس الحربي:
عبوة خارقة شديدة الانفجار تزن 165 كيلوجرام


***************
Otomat

بلد المنشأ: إيطاليا وفرنسا

الاستخدام: صاروخ مضاد للسفن، موجه رادارياً في مرحلته الأخيرة، يمكن استخدمه من الطائرات، أو سفن السطح، أو من فوق منصات برية.


المدى: 60 - 150 كم


الرأس الحربي: عبوة خارقة شديدة الانفجار تزن 165كيلوجرام


*******************

SM-2 Missile


بلد المصنع:أمريكا

النوع:صواريخ دفاع جوي

المدي:90ميل بحري

الوزن:621كجم

*********************************
P-15 Termit


البلد المصنع:روسيا

المدى
45 km
75 km
85 km
100 km


الدول المستعملة
Russia, Algeria, Angola, Bulgaria, Croatia, Cuba, Egypt, Ethiopia, Finland, India, Iraq, North Korea, Libya, Poland, Romania, Syria, Vietnam, Yemen and Yugoslavia.


**************************

هذا بجانب صواريخ الهاربون التي تم نحديثها الي المستوي هاربون بلوك2
*******************************
بالنسبة لصواريخ البحرية للدول العربية
الجزائر تمتلك مجموعة جيدة من الصواريخ الروسية يمكنك االطلاع عليها من موضوع البحرية الجزائرية
البحرية المغربية ايضا تمتلك مجموعة من الصواريخ منها الاكسوزيت الفرنسي
يمكنك معرفة صواريخ كل دولة عربية من موضوع البحرةي الخاص بها في القسم البحري
**********************
تحياتي لك

رد: سؤال..........وجواب

بسم الله الرحمن الرحيم
سؤال الا اخي الكريم (العريف10)
س1/كم عدد حاملات الطائرات في البحرية الامريكية ككل (الموجودة في الخدمة حاليا) وماهي فئاتها ؟
س2/كم عدد حاملت الطائرات الامريكية المستقبلية (التي سوف تدخل الخدمة في المستقبل القريب) وماهي فئاتها ؟

ملاحظة:اخي العريف اريد مجموع اعداد حاملة الطائرات الامريكية الحاليه والمستقبلية بشكل كامل ومختصر.
سوف اكون ممتن لك كثيير اذا اجبتني على الاسأله.
تحياتي لك اخوك فيشر


رد: سؤال..........وجواب

اخي العريف اين انت ؟؟
انا في انتظار مساعدتك.

رد: سؤال..........وجواب

أخي العريف ...


هل الصاروخ الصيني ضد السفن سي 802 يُدمّر من قبل الرادار ؟

رد: سؤال..........وجواب

بسم الله الرحمن الرحيم
سؤال الا اخي الكريم (العريف10)
س1/كم عدد حاملات الطائرات في البحرية الامريكية ككل (الموجودة في الخدمة حاليا) وماهي فئاتها ؟
س2/كم عدد حاملت الطائرات الامريكية المستقبلية (التي سوف تدخل الخدمة في المستقبل القريب) وماهي فئاتها ؟

ملاحظة:اخي العريف اريد مجموع اعداد حاملة الطائرات الامريكية الحاليه والمستقبلية بشكل كامل ومختصر.
سوف اكون ممتن لك كثيير اذا اجبتني على الاسأله.
تحياتي لك اخوك فيشر


هذة حاملات الطائرات الامريكيا


رد: سؤال..........وجواب

أخي العريف ...


هل الصاروخ الصيني ضد السفن سي 802 يُدمّر من قبل الرادار ؟

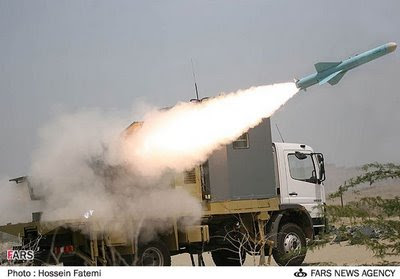

الصاروخ الصيني المضاد للسفن C-802 -- Yingji-82

تعريف عام بالصاروخ :

يسميه الصينيون Yingji-82, بينما يطلق عليه الحلف الأطلسي إسم Eagle Strike, و لقد تم عرضه للوجود أول مرة سنة 1989 من طرف مؤسسة China Haiying Electro-Mechanical Technology Academy (CHETA) و المعروفة أيضا تحت إسم الأكاديمية الثالثة و هي مؤسسة أبحاث و صناعات عسكرية تابعة لوزارة الدفاع الصينية.

و على المستوى التقني و نظرا للمقطع الراداري الصغير للصاروخ و مسار طيرانه الجد منخفض الذي لا يتجاوز 7 إلى 5 أمتار و القدرات المضادة للتشويش فإن السفن المستهدفة تقل قدراتها بشكل كبير على إعتراض الصاروخ, و بذلك تبلغ إحتمالية إصابته للهدف 98%, و يمكن إطلاق الصاروخ من الطائرات و سفن السطح و الغواصات و كذلك من قواعد إطلاق متحركة و تابثة على الشواطئ.

تصميم الصاروخ :

لقد إستمد تصميم هذا الصاروخ من الطراز الذي يسبقه و المعروف بإسم : YJ-8 أو C-801, و الذي يشبهه في الشكل الخارجي و نظام الدفع و نظام التوجيه أيضا, بينما يبقى الإختلاف الأساسي في نوعية الوقود الصلب الذي يعتمد على مادة البارافين كمكون رئيسي, و لهذا السبب تم تمديد طول الصاروخ لاستيعاب كميات اضافية من الوقود, كما تمت زيادة المدى الأقصى للصاروخ من 40 كيلومترا لطراز C-801, إلى 120 كيلومترا.

طريقة نشر نظام C-802 :

قام الصينيون بنشر نظام الصاروخ على ظهر مدمرات من طراز Luhai class destroyer, كما تم تعديل بعض السفن القديمة لكي تحمل الصاروخ, و بسبب المدى الطويل لهذا النظام فإنه يصبح من الضروري الإعتماد على رادار و نظام توجيه محمول جوا على طائرات هليكوبتر و طائرات من دون طيار DRONES لتوفير معلومات دقيقة و مستمرة عن وضعية و إحداثيات الهدف عند أي تغيير فيها, و تتحدث عدة تقارير غربية عن كون إيران قد إشترت 60 قاعدة إطلاق برية من الصين مباشرة بعد حرب الخليج الثانية سنة 1991 كرد فعل مباشر على إنتشار الأساطيل الأمريكية في الخليج.
كما يمكن إطلاق طراز من هذا الصاروخ من الجو حيث يمكن تحميل 4 صواريخ على الطائرة المقاتلة الصينية Xian JH-7, و يستخدم هذا الطراز لقصف الأهداف الشاطئية كموانئ تجمع سفن القتال و المدمرات و الغواصات الراسية.

منصات الاطلاق لنظام C-802 :

- القواعد البرية : semi-mobile/mobile.
- مدمرات الصينية من طراز Luhai class destroyer أو Type 051B.
- طائرات قاذفة صينية من طراز Xian H-6 و التي هي عبارة عن نسخة من قاذفة Tupolev Tu-16 السوفياتية.
- الطائرة المقاتلة القاذفة الصينية Xian JH-7.
- طائرة القصف التكتيكي الروسية سوخوي سو 24 و التي يسميها الإيرانيون نور.
- الطائرة الإعتراضية المقاتلة اف 4 فانتوم لدى إيران.
- الفرقاطة الباكستانية F-22P -- Zulfiquar class, و التي هي عبارة عن فرقاطة صينية معدلة من طراز Type 053H3.
- زورق الصواريخ الباكستاني من فئة Jalalat.

مميزات تصميم الصاروخ :

يتميز صاروخ C-802 بشكله الطويل و الرأس البيضاوي مع مدخل هواء صغير للمحرك النفاث, كما يتوفر على أربعة أجنحة على شكل دلتا و أربعة أجنحة تثبيت للطيران في المؤخرة, و يتم طي هذه الأجنحة عندما يكون الصاروخ داخل القاذف.

طيران الصاروخ :

عندما يتم إطلاق الصاروخ من القاذف يقوم الوقود الصلب في نظام الإشعال بتحقيق قوة دفع و تسارع صاروخية تبلغ من 0 إلى 0.9 ماخ في بضع ثوان, و مباشرة بعد ذلك ينفصل نظام الإشتعال عن الصاروخ ليبدأ المحرك في العمل, و تتم السيطرة على الصاروخ بنظام الطيار الآلي الذي يعمل بالقصور الذاتي, كما يتم التحكم في الإرتفاع بنظام راديو يجعل الصاروخ لا يتجاوز إرتفاع 20 مترا عن سطح البحر و لا ينخفض عن 5 أمتار (اعتمادا على حالة البحر).

عند دخول المرحلة النهائية من الطيران, يتحول الصاروخ إلى رادار التوجيه النهائي لتأمين مرحلة الإقفال على الهدف بحيث يقوم الصاروخ بتخفيض إرتفاع طيرانه إلى ما بين 3 إلى 5 أمتار فوق مستوى سطح البحر و ذلك على مسافة بضعة كيلومترات من الهدف, وخلال هذه المرحلة يقوم الصاروخ بالمناورة لجعل إمكانية إصابته من طرف أسلحة الدفاع الجوي على سطح السفن أكثر صعوبة, و عند الإقتراب من الهدف يغطس الصاروخ إلى مستوى خط الطفو للسفينة و ذلك لتحقيق أكبر إصابة مؤثرة في جسم الهدف, تؤدي بالقطع إلى غرقه مباشرة.

نظام توجيه الصاروخ :

فضلا عن محطة رادار التوجيه الأساسية التي تحدد إحداثيات الهدف قبل إطلاق الصاروخ, يتم توجيهه بنظام الطيار الآلي الذي يعمل بالقصور الذاتي و يتم التحكم في الإرتفاع بنظام راديو, و يعمل رادار التوجيه مع نظام أحادي الذبذبة يمتلك قدرات عالية لمكافحة التشويش المضاد لهذه الفئة من الصواريخ.

الرأس الحربي للصاروخ :

يستخدم صاروخ C-802 رأسا حربيا يزن 165 كيلوجرام من المتفجرات الخارقة للدروع و المضادة للأفراد, و يعتمد الرأس على الطاقة الحركية KINETIC ENERGY للصاروخ لإختراق سطح السفينة لينفجر داخلها.

الدول المستخدمة لنظام C-802 :

الجزائر, بنغلاديش, إندونيسيا, إيران, باكستان, ميانمار, تايلاند.

تاريخ الإستخدام العسكري لنظام C-802 :

تتحدث عدة تقارير عسكرية غربية عن كون حزب الله قد إستخدم هذا الصاروخ لإصابة البارجة الإسرائيلية من طراز ساعر 5 حانيت HANIT حرب لبنان عام 2006 حيث قام مقاتلوا الحزب بإطلاق صاروخين في إتجاهها مساء 14 يوليو 2006 و لقد حقق أحد الصاروخين إصابة مباشرة في منطقة نزول طائرة الهيلكوبتر مسببا بذلك 4 قتلى و عددا من الجرحى.

وقد صرحت مصادر في الحكومة الصينية ان الصاروخ لم يكن من طراز C-802، وأن الحزب قد إستخدم صاروخا إيرانيا مشابها يسمى الكوثر KOWSAR بدلا من ذلك ، وأنه ليس من المؤكد إذا كان أي الصواريخ المضادة للسفن التي في حوزته صينية, و بقيت الشكوك رغم ذلك قائمة لكون إيران المورد الرئيسي للسلاح لحزب الله تمتلك هذا النظام.

أما بالنسبة للبارجة حانيت فلقد بقيت طافية رغم إصابتها بأضرار جسيمة جدا ترافقت مع إشتعال النيران فيها, و لقد تم سحبها خارج خط النار إلى ميناء أشدود الإسرائيلي حيث تم إصلاحها.

و من جهة أخرى تمتلك البارجة عدة أنظمة دفاع و حماية مضادة للصواريخ sophisticated multi-layered missile defense capability, مثل نظام Phalanx CIWS لإطلاق و توجيه النيران, و صاروخ باراك BARAK المضاد للصواريخ بالإضافة إلى أنظمة التشويش و الشوشرة المركبة على السفينة Chaff and ECM, و كان من المفترض أن تكون هذه الأنظمة قادرة على منع هذا الهجوم الصاروخي بنظام C-802, غير أن مسؤولين عسكريين إسرائليين قد أكدوا أن كل هذه الأنظمة قد تعمد ظباط البارجة الإسرائيلية تعطيلها خلال العمليات العسكرية و ذلك عدم وجود معلومات استخباراتية تشير إلى أن حزب الله يمتلك مثل هذا الصاروخ.

فيديوعن نظام C-802 :

البارجة حانيت من طراز ساعر 5 بعد إصابتها و قطرها في إتجاه ميناء أشدود.

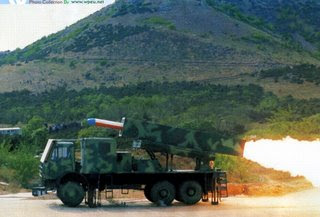

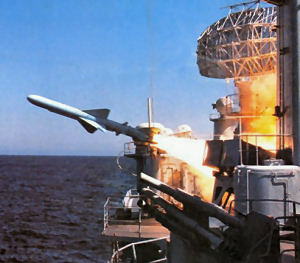

صور مختلفة لصاروخ C-802 :




















http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_pos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_pos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_pos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_pos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_pos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_highpos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_highpos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_highpos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_highpos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_highpos.gifhttp://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/reputation/reputation_highpos.gif
http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/icons/icon1.gif الصاروخ الصيني المضاد للسفن C-802 -- Yingji-82

الصاروخ الصيني المضاد للسفن C-802 -- Yingji-82

تعريف عام بالصاروخ :

يسميه الصينيون Yingji-82, بينما يطلق عليه الحلف الأطلسي إسم Eagle Strike, و لقد تم عرضه للوجود أول مرة سنة 1989 من طرف مؤسسة China Haiying Electro-Mechanical Technology Academy (CHETA) و المعروفة أيضا تحت إسم الأكاديمية الثالثة و هي مؤسسة أبحاث و صناعات عسكرية تابعة لوزارة الدفاع الصينية.

و على المستوى التقني و نظرا للمقطع الراداري الصغير للصاروخ و مسار طيرانه الجد منخفض الذي لا يتجاوز 7 إلى 5 أمتار و القدرات المضادة للتشويش فإن السفن المستهدفة تقل قدراتها بشكل كبير على إعتراض الصاروخ, و بذلك تبلغ إحتمالية إصابته للهدف 98%, و يمكن إطلاق الصاروخ من الطائرات و سفن السطح و الغواصات و كذلك من قواعد إطلاق متحركة و تابثة على الشواطئ.

تصميم الصاروخ :

لقد إستمد تصميم هذا الصاروخ من الطراز الذي يسبقه و المعروف بإسم : YJ-8 أو C-801, و الذي يشبهه في الشكل الخارجي و نظام الدفع و نظام التوجيه أيضا, بينما يبقى الإختلاف الأساسي في نوعية الوقود الصلب الذي يعتمد على مادة البارافين كمكون رئيسي, و لهذا السبب تم تمديد طول الصاروخ لاستيعاب كميات اضافية من الوقود, كما تمت زيادة المدى الأقصى للصاروخ من 40 كيلومترا لطراز C-801, إلى 120 كيلومترا.

طريقة نشر نظام C-802 :

قام الصينيون بنشر نظام الصاروخ على ظهر مدمرات من طراز Luhai class destroyer, كما تم تعديل بعض السفن القديمة لكي تحمل الصاروخ, و بسبب المدى الطويل لهذا النظام فإنه يصبح من الضروري الإعتماد على رادار و نظام توجيه محمول جوا على طائرات هليكوبتر و طائرات من دون طيار DRONES لتوفير معلومات دقيقة و مستمرة عن وضعية و إحداثيات الهدف عند أي تغيير فيها, و تتحدث عدة تقارير غربية عن كون إيران قد إشترت 60 قاعدة إطلاق برية من الصين مباشرة بعد حرب الخليج الثانية سنة 1991 كرد فعل مباشر على إنتشار الأساطيل الأمريكية في الخليج.
كما يمكن إطلاق طراز من هذا الصاروخ من الجو حيث يمكن تحميل 4 صواريخ على الطائرة المقاتلة الصينية Xian JH-7, و يستخدم هذا الطراز لقصف الأهداف الشاطئية كموانئ تجمع سفن القتال و المدمرات و الغواصات الراسية.

منصات الاطلاق لنظام C-802 :

- القواعد البرية : semi-mobile/mobile.
- مدمرات الصينية من طراز Luhai class destroyer أو Type 051B.
- طائرات قاذفة صينية من طراز Xian H-6 و التي هي عبارة عن نسخة من قاذفة Tupolev Tu-16 السوفياتية.
- الطائرة المقاتلة القاذفة الصينية Xian JH-7.
- طائرة القصف التكتيكي الروسية سوخوي سو 24 و التي يسميها الإيرانيون نور.
- الطائرة الإعتراضية المقاتلة اف 4 فانتوم لدى إيران.
- الفرقاطة الباكستانية F-22P -- Zulfiquar class, و التي هي عبارة عن فرقاطة صينية معدلة من طراز Type 053H3.
- زورق الصواريخ الباكستاني من فئة Jalalat.

مميزات تصميم الصاروخ :

يتميز صاروخ C-802 بشكله الطويل و الرأس البيضاوي مع مدخل هواء صغير للمحرك النفاث, كما يتوفر على أربعة أجنحة على شكل دلتا و أربعة أجنحة تثبيت للطيران في المؤخرة, و يتم طي هذه الأجنحة عندما يكون الصاروخ داخل القاذف.

طيران الصاروخ :

عندما يتم إطلاق الصاروخ من القاذف يقوم الوقود الصلب في نظام الإشعال بتحقيق قوة دفع و تسارع صاروخية تبلغ من 0 إلى 0.9 ماخ في بضع ثوان, و مباشرة بعد ذلك ينفصل نظام الإشتعال عن الصاروخ ليبدأ المحرك في العمل, و تتم السيطرة على الصاروخ بنظام الطيار الآلي الذي يعمل بالقصور الذاتي, كما يتم التحكم في الإرتفاع بنظام راديو يجعل الصاروخ لا يتجاوز إرتفاع 20 مترا عن سطح البحر و لا ينخفض عن 5 أمتار (اعتمادا على حالة البحر).

عند دخول المرحلة النهائية من الطيران, يتحول الصاروخ إلى رادار التوجيه النهائي لتأمين مرحلة الإقفال على الهدف بحيث يقوم الصاروخ بتخفيض إرتفاع طيرانه إلى ما بين 3 إلى 5 أمتار فوق مستوى سطح البحر و ذلك على مسافة بضعة كيلومترات من الهدف, وخلال هذه المرحلة يقوم الصاروخ بالمناورة لجعل إمكانية إصابته من طرف أسلحة الدفاع الجوي على سطح السفن أكثر صعوبة, و عند الإقتراب من الهدف يغطس الصاروخ إلى مستوى خط الطفو للسفينة و ذلك لتحقيق أكبر إصابة مؤثرة في جسم الهدف, تؤدي بالقطع إلى غرقه مباشرة.

نظام توجيه الصاروخ :

فضلا عن محطة رادار التوجيه الأساسية التي تحدد إحداثيات الهدف قبل إطلاق الصاروخ, يتم توجيهه بنظام الطيار الآلي الذي يعمل بالقصور الذاتي و يتم التحكم في الإرتفاع بنظام راديو, و يعمل رادار التوجيه مع نظام أحادي الذبذبة يمتلك قدرات عالية لمكافحة التشويش المضاد لهذه الفئة من الصواريخ.

الرأس الحربي للصاروخ :

يستخدم صاروخ C-802 رأسا حربيا يزن 165 كيلوجرام من المتفجرات الخارقة للدروع و المضادة للأفراد, و يعتمد الرأس على الطاقة الحركية KINETIC ENERGY للصاروخ لإختراق سطح السفينة لينفجر داخلها.

الدول المستخدمة لنظام C-802 :

الجزائر, بنغلاديش, إندونيسيا, إيران, باكستان, ميانمار, تايلاند.

تاريخ الإستخدام العسكري لنظام C-802 :

تتحدث عدة تقارير عسكرية غربية عن كون حزب الله قد إستخدم هذا الصاروخ لإصابة البارجة الإسرائيلية من طراز ساعر 5 حانيت HANIT حرب لبنان عام 2006 حيث قام مقاتلوا الحزب بإطلاق صاروخين في إتجاهها مساء 14 يوليو 2006 و لقد حقق أحد الصاروخين إصابة مباشرة في منطقة نزول طائرة الهيلكوبتر مسببا بذلك 4 قتلى و عددا من الجرحى.

وقد صرحت مصادر في الحكومة الصينية ان الصاروخ لم يكن من طراز C-802، وأن الحزب قد إستخدم صاروخا إيرانيا مشابها يسمى الكوثر KOWSAR بدلا من ذلك ، وأنه ليس من المؤكد إذا كان أي الصواريخ المضادة للسفن التي في حوزته صينية, و بقيت الشكوك رغم ذلك قائمة لكون إيران المورد الرئيسي للسلاح لحزب الله تمتلك هذا النظام.

أما بالنسبة للبارجة حانيت فلقد بقيت طافية رغم إصابتها بأضرار جسيمة جدا ترافقت مع إشتعال النيران فيها, و لقد تم سحبها خارج خط النار إلى ميناء أشدود الإسرائيلي حيث تم إصلاحها.

و من جهة أخرى تمتلك البارجة عدة أنظمة دفاع و حماية مضادة للصواريخ sophisticated multi-layered missile defense capability, مثل نظام Phalanx CIWS لإطلاق و توجيه النيران, و صاروخ باراك BARAK المضاد للصواريخ بالإضافة إلى أنظمة التشويش و الشوشرة المركبة على السفينة Chaff and ECM, و كان من المفترض أن تكون هذه الأنظمة قادرة على منع هذا الهجوم الصاروخي بنظام C-802, غير أن مسؤولين عسكريين إسرائليين قد أكدوا أن كل هذه الأنظمة قد تعمد ظباط البارجة الإسرائيلية تعطيلها خلال العمليات العسكرية و ذلك عدم وجود معلومات استخباراتية تشير إلى أن حزب الله يمتلك مثل هذا الصاروخ.

فيديوعن نظام C-802 :

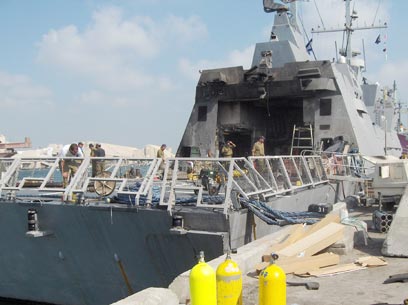

البارجة حانيت من طراز ساعر 5 بعد إصابتها و قطرها في إتجاه ميناء أشدود.




صور مختلفة لصاروخ C-802 :













http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 750 * 450.




http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/statusicon/wol_error.gifتم تصغير هذه الصورة. إضغط هنا لرؤية الصورة كاملة. الحجم الأصلي للصورة هو 720 * 603.

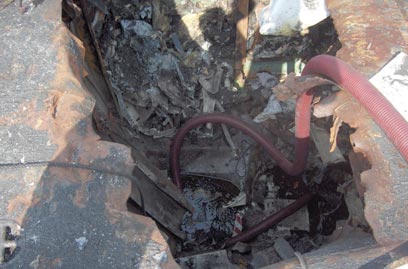

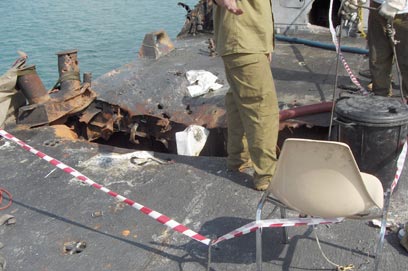

صور إصابة البارجة حانيت








إستهداف و ضرب البارجة حانيت بصاروخ C-802:

حاولت البحرية الإسرائيلية خلال حرب تموز أن تفرض سيطرتها على الشواطئ اللبنانية من بيروت و حتى رأس الناقورة جنوبا سواء عبر قصف الموانئ مباشرة أو رصد الطرقات الساحلية عبر قصف سيارات و حافلات المواطنين النازحين من الجنوب, ومن المعروف أن الإستراتيجية القتالية للبحرية الإسرائيلية ترتكز على البوارج و زوارق الصواريخ التي تمتاز بسرعتها و فاعلية و كثافة نيرانها زائد تجهيزاتها الإلكترونية و راداراتها التي تسمح لها برصد تحركات الخصم عن بعيد و تلتزم إسرائيل في إختيارها لهذا الأسلوب في التسليح و القتال البحري بركائز أساسية باقية و لاتتغير, فهناك الجغرافيا التي تجعل إسرائيل على واجهة بحرية مغلقة و ضيقة نسبيا و هي البحر الأبيض المتوسط مع قرب إسراتيجي حيوي هو قناة السويس مما يجعلها بحاجة أساسية لسفن و زوارق سريعة ذات قوة نيران كبيرة تستطيع التحرك و التمركز بسرعة إلى مناطق الصراع لتنفيذ عمليات الإختراق و الحصار سواء لمراكب العدو أو موانئه لكن العامل الإنساني يبقى حاضرا و بقوة حيث كان جنود و بحارة البارجة حانيت من العجرفة و الغرور بحيث أنهم لم يقوموا بتشغيل أنظمة الرصد للأسلحة المضادة للسفن كصواريخ سطح/سطح, ليباغتهم جنود الحزب بإطلاق صاروخ من هذا النوع ضد البارجة حانيت. كان ذلك من قبيل الصدمة لقيادة العدو العسكرية أن تقوم منظمة تصنف تت خانة المنظمات الإرهابية بإطلاق لصاروخ ارض - بحر "سي-802" الصيني الصنع على هدف بحري مباشر, من كان يظن أن رجال حزب الله الذين يمارسون حرب العصابات لديهم القدرة و التدريب اللازم لإستعمال سلاح معقد كهذا و بكفاءة و دقة كبيرة بحيث أصاب البارجة بشكل مباشر ليشعل فيها النيران و من جهة أخرى إستغل الحزب العملية لتحقيق ضربة إعلامية حيث تزامنت إصابة البارجة مع خطاب الأمين العام السيد حسن نصر الله الذي أعلن أن هذه البارجة التي تقصف بيروت سوف تقصف و دعا اللبنانيين للخروج لمشاهدتها و هي تحترق مما أظهر قدرة عالية جدا على التنسيق بين أجهزة الحزب الإعلامية و العسكرية و القيادة السياسية في إحترافية عالية .

لقد خلقت هذه الضربة إرتباكا كبيرا في قيادة جيش العدو أمام منظمة صغيرة تقاتل في نفس الوقت بأسلوب حرب العصابات و لدى رجالها القدرة على إستخدام أسلحة متطورة بكفاءة منقطعة النظير و للتذكير فصواريخ أرض/ سطح لم تستخدم إلا في مرات قليلة كإغراق المدمرة إيلات سنة 1967 من طرف البحرية المصرية أمام سواحل بورسعيد بصواريخ ستيكس أو كومار السوفياتية الصنع.

مباشرة بعد الضربة تضاربت التقارير في صحافة العدو الصهيوني ما بين التأكيد على إصابة البارجة حانيت بصاروخ "سي-802" و ما بين إصابتها بصاروخ "كورنيت" مضاد للدبابات تم إطلاقه من زورق مطاطي إقترب لمسافة صغيرة منها و زاد الأمر غموضا عدم إعلان الحزب عن نوعية السلاح المستخدم في العملية لكن تبقى النتيجة المباشرة و النهائية هي تحطيم قدرة سلاح البحرية الصهيوني على التدخل في المعركة بشكل فعال مع صدور أوامر صارمة من قيادته بضرورة الإبتعاد بمسافة كافية عن السواحل اللبنانية مع تشغيل الأنظمة المضادة للصواريخ على متن السفن الصهيونية تحسبا لمعاودة الحزب الهجوم مرة ثانية , أما من جهة الخسائر فقد أعلنت صحافة العدو عن فقدان أربعة بحارة من طاقم السفينة عثر فقط على جثث 2 منهم مع خروج البارجة مؤقتا من الخدمة لغرض الإصلاح في ميناء أشدود لمدة طويلة, و بعد أكثر من سنة من الرفض وافقت إدارة الجيش الصهيوني على نشر صور الأضرار الجسيمة التي أصابت البارجة خاصة في مهبط المروحيات حيث كانت الإصابة مباشرة فقد وصل عمق الإنفجار إلى مهجع الجنود ليشعل حريقا كبيرا وصل حتى موقع القيادة و حسب تصريحات الضباط على متنها فقد كان الأمر ليتحول إلى كارثة لو أصاب الصاروخ مركز السفينة.

فيما بعد تحدث تقرير أعدته لجنة في البحرية الصهيونية عن وجود تقصير من طرف جهاز الإستخبارات العسكرية "آمان" فيما يخص عدم معرفته لإمتلاك حزب الله لأنظمة صواريخ مضادة للسفن , حيث حددت المعلومات إمتلاك الحزب لصواريخ لا يتعدى مداها 6 إلى 10 كيلومترات مما جعل البوارج الصهيونية تتحرك على بعد يتراوح ما بين 17 إلى 30 كيلومتراً عن الشواطئ اللبنانية ظنا منها أن ذلك يجعلها في مأمن من الإصابة, الا انه لم يكن لدى اسرائيل معلومات حول امتلاك الحزب لصواريخ سي 802 التي يصل مداها الى 120 كيلومتراً.


أظهرت هذه العملية أهمية العمل الإستخباري المضاد الذي يمح بخلق المفاجأة في الصراع مع العدو الصهيوني الذي ظهر سلاح البحرية لديه بكل قوته بمظهر العاجز أمام منظمة تمارس العمل المقاوم بأسلوب حرب العصابات وتستطيع في نفس الوقت إستخدام أسلحة الجيوش المحترفة بكفاءة.

يقول أ حد أفراد طاقم البارجة : ( بعد تقدير الخسائر قرر قائد البارجة قطرها بسفينة أخرى تابعة لسلاح البحرية والإبحار باتجاه ميناء أشدود جنوب البلاد. وعندما وصلت إلى الميناء المذكور وبعد أربع وعشرين ساعة من إبحارها من مكان الحادث كانت في انتظارها قيادة سلاح البحرية برمتها ، بمن فيهم قائد سلاح البحرية اللواء دافيد بن بعشيط: "لم أصدق نفسي بأن أرى هذه الوجوه، ولم أصدق بأنني سوف أرى وجه قائد سلاح البحرية واعتقدت أنه لن يظهر أمام الناس، وأنه سوف يستقيل من جراء ما يشعر به من خجل بسبب هذه الحادثة وبدلاً من أن يستقيل ، فقد تحدث إلينا وشكرنا على الجهد الكبير الذي بذلناه، وإن البارجة التي نستقلها كانت ستغرق لولا الجهد الذي بذلناه، ولذلك نحن ما زلنا على قيد الحياة، وكانت البارجة أنقذت لأجلنا أو بسبب الحظ، لأن الصاروخ أصاب الرافعة ولم يخترق جسم البارجة".

"أقول بصدق: كنا متعبين، منهكين، لم نذق طعم النوم لمدة ثمان وأربعين ساعة، لكنني لا أفهم الآن لماذا لا يستقيل قائد سلاح البحرية ويتحمل مسؤولية عن هذا الفشل الكبير؟ لذلك فقط استعاض عن ذلك بقوله لنا: "أنتم كنتم كبار".)

إحدى الروايات الغربية لحادثة السفينة "حانيت" تشير إلى عاملين رئيسيين أديا إلى إصابتها:

1- الاستهتار الإسرائيلي، إذ لم يعمل طاقم السفينة على تشغيل نظام الرصد والحماية، لكون الاستخبارات العسكرية لم تحتمل وجود صواريخ مضادة للسفن لدى حزب الله.

2- استخدام حزب الله لعنصر المناورة من خلال إطلاق صاروخين، أحدهما على ارتفاع عالٍ، وآخر على ارتفاع منخفض، بهدف أن يُشغل الصاروخ الأول رادارات السفينة ونظام الحماية، فيما يتجه الصاروخ الثاني نحو الهدف.


المواصفات العامة :


الطول : 6.4 متر

القطر : 0.36 متر

الوزن الكلي : 715 كغ

وزن الشحنة المتفجرة : 165 كغ

السرعة : 0.9 ماخ

المدى : 120 كم





رد: سؤال..........وجواب

lمشكووووووررر جدا جدا شرح كافي ووافي


الشوشرة المركبة على السفينة Chaff and ECM, و كان من المفترض أن تكون هذه الأنظمة قادرة على منع هذا الهجوم الصاروخي بنظام C-802, غير أن مسؤولين عسكريين إسرائليين قد أكدوا أن كل هذه الأنظمة قد تعمد ظباط البارجة الإسرائيلية تعطيلها خلال العمليات العسكرية و ذلك عدم وجود معلومات استخباراتية تشير إلى أن حزب الله يمتلك مثل هذا الصاروخ.


صحيح سمعت في أحد الأفلام أن الأنظمة تم تعطيلها ...
و لكن خل حتى لو ما عطلت .. أتوقع الصارحو أقوى

رد: سؤال..........وجواب

اعذروني اخواني الكرام علي عدم الاجابة علي الاسئلة
لضيق الوقت بسبب الدراسة
لاكن في الحقيقة الاخ حسام لم يقصر
بارك لله فيك اخي حسام
تحياتي لكم جميعا

رد: سؤال..........وجواب



الطائرة الإعتراضية المقاتلة اف 4 فانتوم لدى إيران.




عفواً أخي حسام ولكن كيف للايرانيين أن يطلقوا صاروخاً صينياً حديثاً من مقاتلة أمريكية ؟؟ هل استطاعوا تجهيز الطائرة لحمله؟؟

رد: سؤال..........وجواب

بالنسبة لصاروخ الهاربون يا اخوان فهل حقاً يمكن تطوير النسخ القديمة منه إلى البلوك-2 ؟؟؟؟

رد: سؤال..........وجواب

عفواً أخي حسام ولكن كيف للايرانيين أن يطلقوا صاروخاً صينياً حديثاً من مقاتلة أمريكية ؟؟ هل استطاعوا تجهيز الطائرة لحمله؟؟

بالتاكيد اخى الكريم تم تجهيز المقاتله
