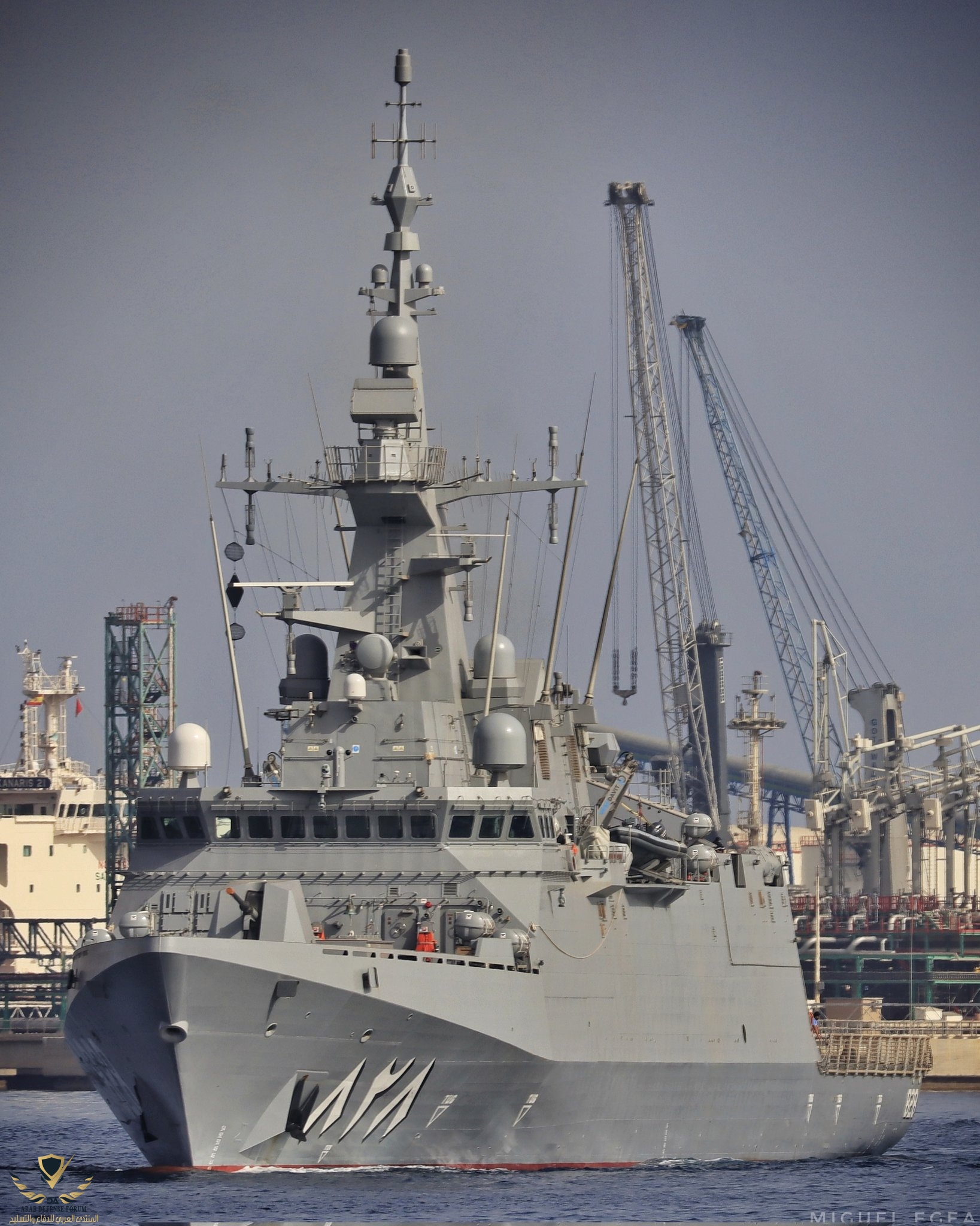

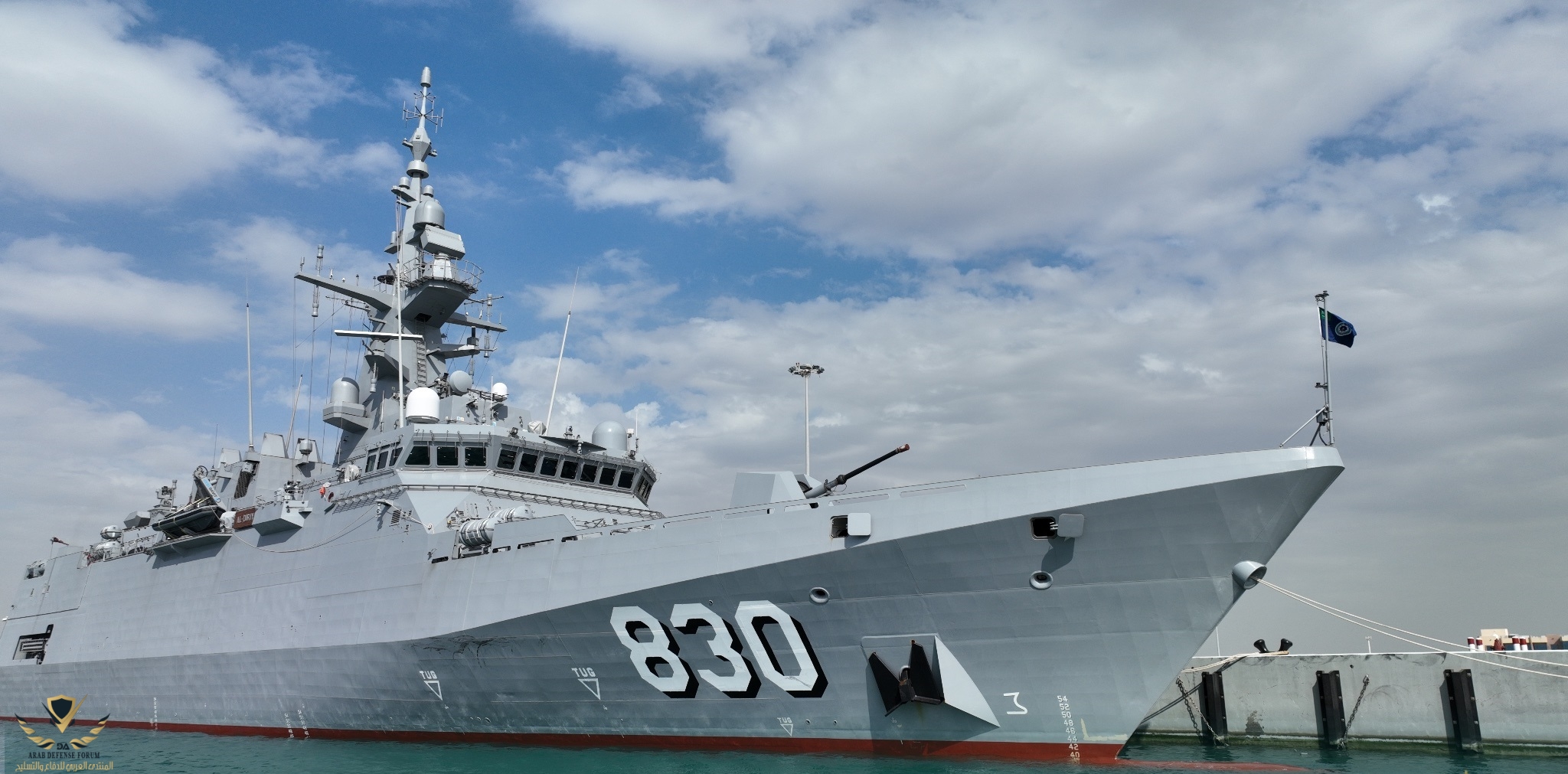

كورفيت Avante 2200 فئة الجبيل

[حميد707]

Avante 2200

هي سفنية متعددة المهام من بناء شركة Navantia الاسبانية

تستند السفن فئة ( الجبيل ) على تصميم Avante 2200 وتتكيف مع متطلبات البحرية السعودية وتقدم مواصفات وميزات متطورة وقدرة تشغيلية عالية في درجات الحرارة القصوى في منطقة الخليج .


تصنفها الشركة المصنعه كفرقاطة خفيفة تحت اسم ALFA-3000.

الكورفيت مصمم لمهام الحماية والمراقبة والإسناد الناري الساحلي وعمليات البحث والانقاذ ( SAR ) والعمليات الخاصة وغيرها من المهام .


كما ان السفن تمتلك قدرات متقدمة في عمليات الدفاع الجوي (AAW) و القدرات المضادة للسفن (ASuW) و مكافحة الغواصات (ASW)
والحرب الإلكترونية (EW).
​

---

* المواصفات العامة:​

---

- الطول : 104.20 متر

- العرض : 14.40 متر

- الإزاحة : 2500 طن

- الدفع : 4 محركات ديزل عالية الأداء MTU-1163 5950hp

- السرعة القصوى : 27 عقدة ( 50 كم/س )

- المدى : 9200 كم

- القدرة على الإبحار : 21 يوم

- الطاقم : 102

​

---

*اجهزة الرادار والمستشعرات :​

---

- نظام نظام إدارة القتال البحري CMS ( حزم HAZEM )

هو نظام إدارة قتال بحري من إنتاج شركة SANNI (SAMI-Navantia) وهو نسخة سعودية مطورة من نظام cadiz الأسباني.
​

---

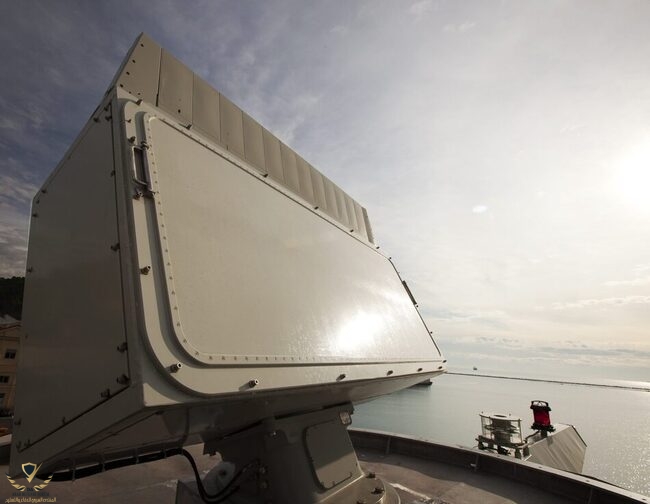

- رادار KRONOS NAVAL HP

هو رادار ثوري متعدد الوظائف من إنتاج شركة Leonardo الإيطالية.


- المواصفات :


-المهام : الكشف و التتبع الأهداف الجوية و السطحية والتوجية والتحكم بالاسلحة و عمليات الحرب الإلكترونية.

- النطاق الترددي : C-Band

- المدى : 250 كم
​

---

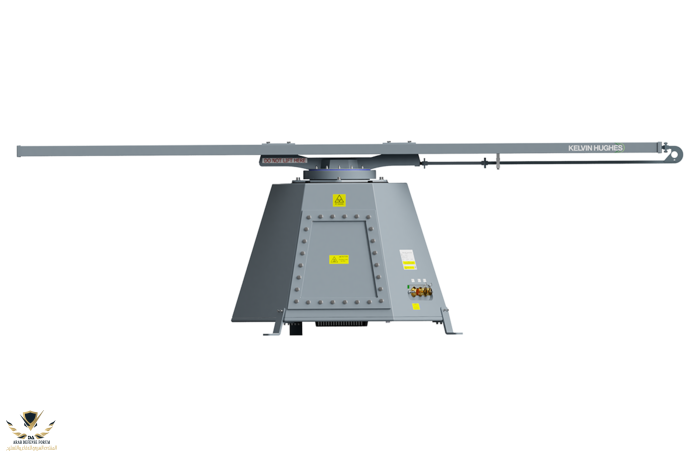

- رادارين Mk11 SharpEye للبحث السطحي والملاحة.

---

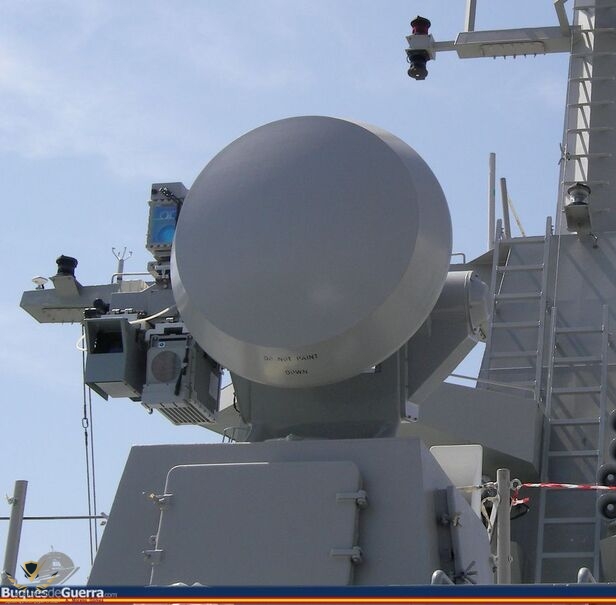

- نظام التحكم بالنيران ( FCS ) من الجيل الجديد DORNA Mod3A

---

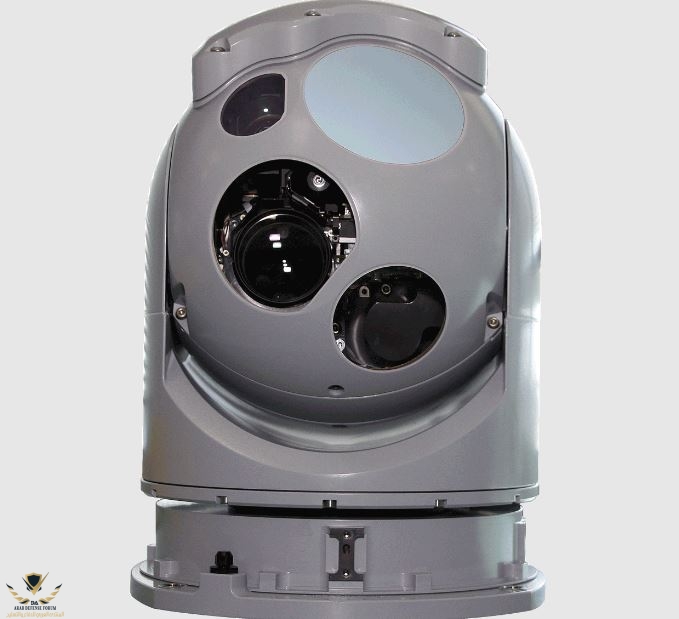

- نظام الاستشعار الكهرو بصري MX-10MS EO/IR

هو نظام بحري مخصص لمواجهة التحديات في البحر ويستخدم لمهام الإستخبارات والمراقبة والاستطلاع المسلح والبحث والإنقاذ القتالي والملاحة الليلية في رؤية منخفضة والاعتراض البحري وتحديد الصديق أو العدو.

وهو من إنتاج شركة SAMI L3Harris

ويتميز النظام بقدرته على حمل ست حمولات Payloads مختلفة:

- مستشعر ألوان عالي الدقة مع نسبة تكبير بصري كبيرة.

- مستشعر حراري عالي الدقة للتصوير في الليل وفي ظل الظروف الجوية السيئة.

- مستشعر عالي الحساسية للتصوير في الإضاءة المنخفضة.

- نصاب ألوان HD عالي التكبير لزيادة النطاق.

- محدد مدى ليزري آمن للعين.

- مضيء اهداف ليزري.
​

---

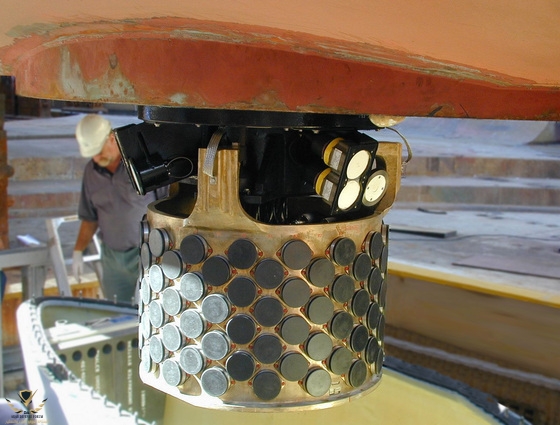

- سونار مثبت في البدن Kingklip (HMS) :

- المهام : كشف السفن و الغواصات و الألغام البحرية

- انماط الكشف : إيجابي و سلبي

- المدى : 25 كم​

---

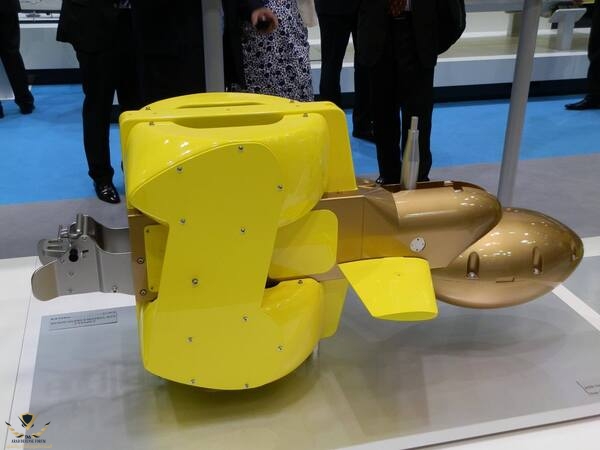

- سونار متغير العمق (CAPTAS-2 (VDS

المهام : كشف السفن والغواصات والألغام البحرية

انماط الكشف : إيجابي و سلبي

المدى : 60 كم​

---

- كما تم تجهيز السفينة بحزمة حرب إلكترونية متكاملة من شركة Indra لمهام

- إجراءات الدعم الإلكتروني للإتصالات ( C-ESM )

- الإجراءات الإلكترونية المضادة للإتصالات ( C-ECM )

- إجراءات الدعم الإلكتروني الراداري ( R-ESM )

- الإجراءات الإلكترونية المضادة الرادارية ( R-ECM )

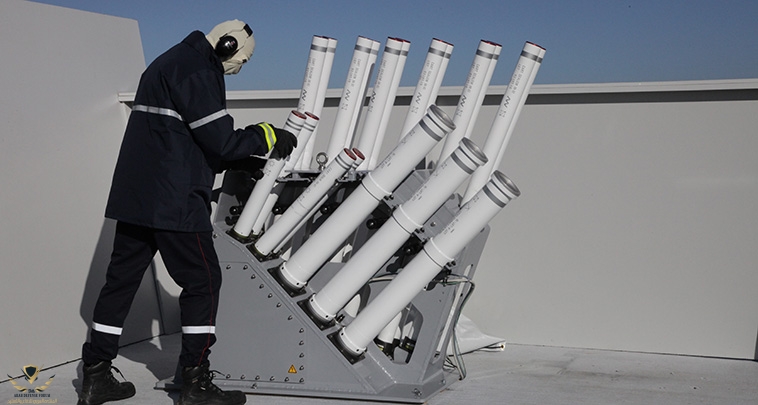

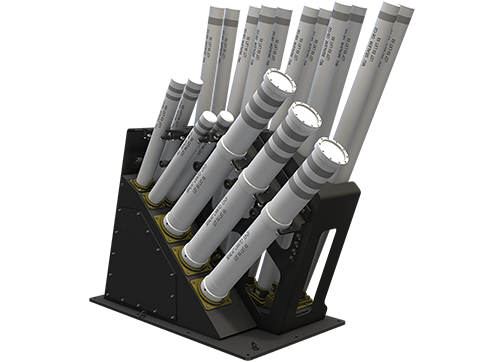

- نظام الحماية الذاتية والتدابير المضاده للتهديدات (SYLENA) المضاد لتهديدات الصواريخ المضاده للسفن الرادارية والحرارية والطوربيدات

​

---

- نظام الاتصالات المتكامل HERMESYS



- كما ان السفن تزودت بتقنية Infrared Signature Suppression System من شركة DAVIS الكندية المتخصصة في حلول تقليل البصمة الحرارية لمجابهة تهديدات بواحث الاشعة تحت الحمراء​

وتعمل التقنيات التي ابتكرتها شركة DAVIS على تبريد بدن السفينة لتصبح متماثله مع درجة حرارة البيئة المحيطة، وخلط الهواء النقي البارد مع غاز العادم الساخن، كذلك حقن انابيب العادم بماء البحر المبرد

- تابع -

​



[حميد707]

---

* أنظمة التسليح:​

---

- المدافع :

- مدفع رئيسي من نوع Oto Melara 76 Super Rapid

لمهام الدفاع الجوي والاستهداف السطحي والساحلي وبمدى يصل الى 20 كلم

​

---

- مدفع Rheinmetall GDM-008 عيار 35 ملم

لمهام الدفاع الجوي القريب ضد الطائرات والصواريخ والاستهداف السطحي

وبمدى يصل الى 5 كلم

​

---

- مدفعين Narwhal 20B 20mm من إنتاج شركة Nexter

​

---

- 6 مدافع M2 عيار 12.7 ملم

​

---

- الصواريخ :​

---

الصواريخ المضادة للطائرات (SAM)

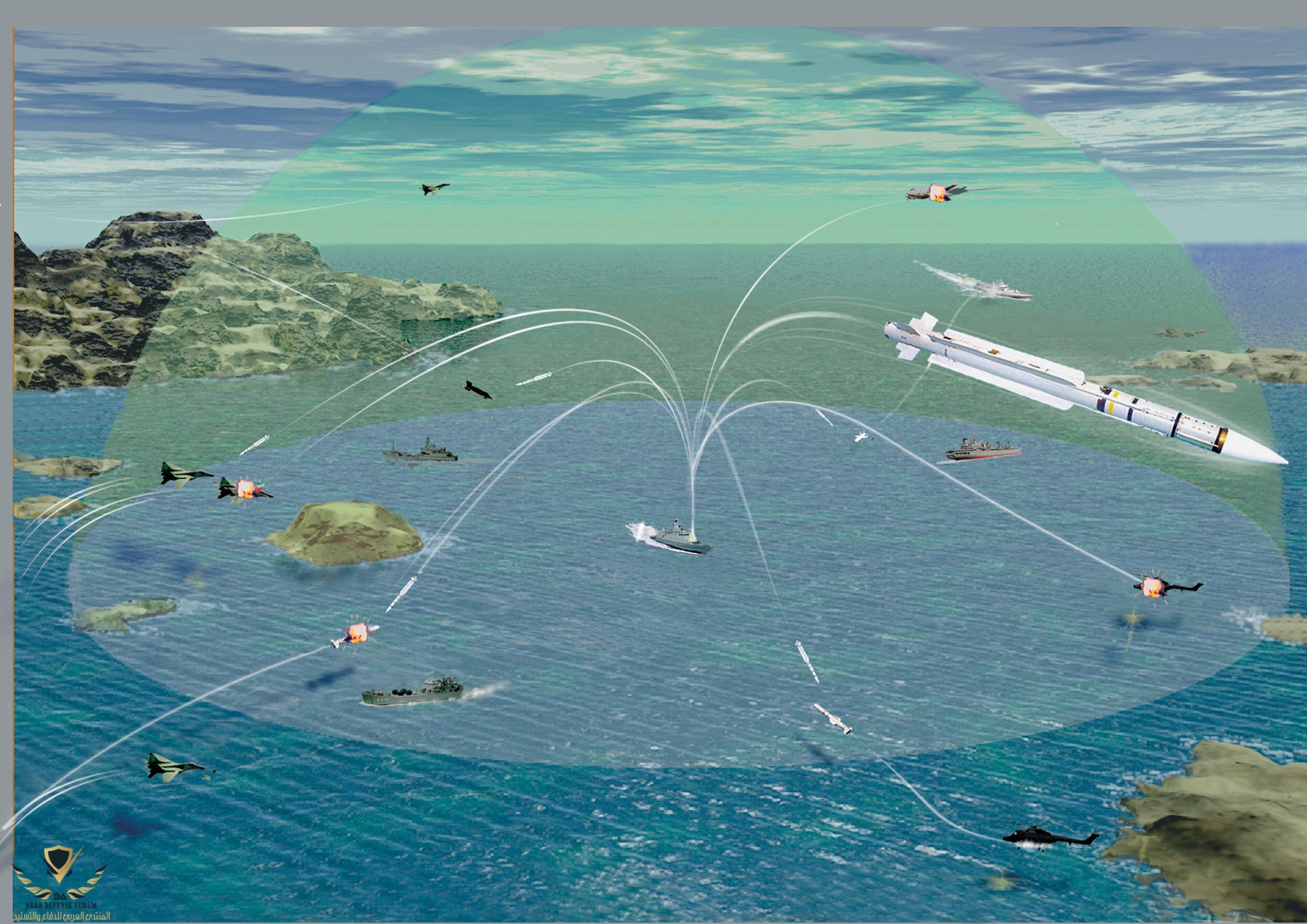

16 خلية عمودية VLS مجهزة بصواريخ VL Mica

الصنع : شركه MBDA

النوع : صاروخ دفاع جوي أسرع من الصوت Supersonic مضاد للطائرات والطائرات من دون طيار والمروحيات و الصواريخ الجوالة

المدى : 20 كم ( 40 كم NG ) وارتفاع اقصى يصل الى 10 كم

​

---

- الصواريخ المضادة للسفن ( SSM )



جهزت السفينة بـ 8 صواريخ Exocet MM40 Block III

الصنع : شركة MBDA

النوع : صاروخ مضاد للسفن والأهداف الساحلية

المدى : يصل الى 180 كم
​

---

- الطوربيدات:​

---

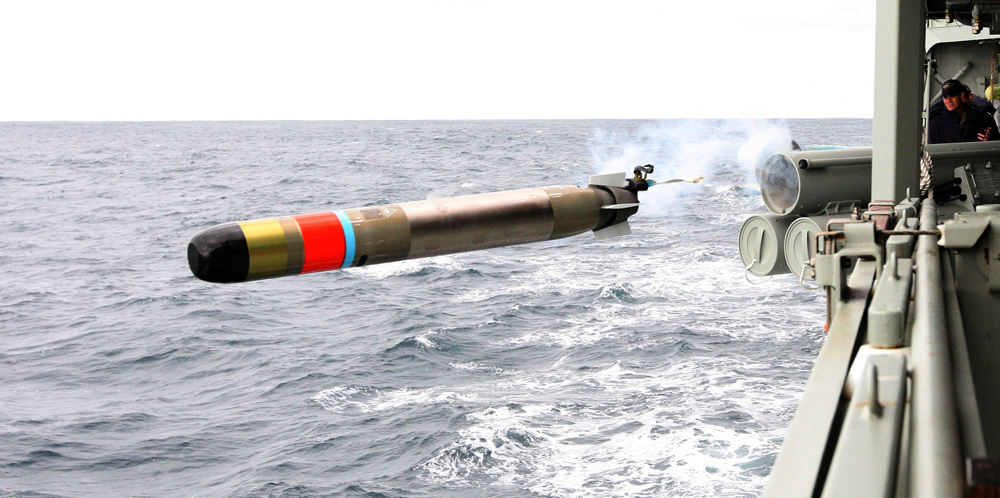

جهزت السفن بقاذفين ثلاثي من نوع MK 32

مزودة بطوربيدات من نوع MU-90


العمق العملياتي : 1000 م

المدى : 25 كم
​

---

- المروحيات​

---

جهزت السفينة بمهبط يتسع لمروحية بوزن 10 طن ولطائرة بدون طيار متوسطة الحجم

المروحية MH-60R Seahawk :

هي مروحية قتالية مضادة للغواصات (ASW) والاهداف السطحية (ASuW) وتقدم الاسناد الناري الساحلي وعمليات البحث والانقاذ (SAR) والقيادة والتحكم (C2) والنقل والاستطلاع والمراقبة والاستخبارات.

تساهم المروحية بزيادة قدرات السفن على الحروب السطحية والتحت سطحية

المواصفات :-

الطول : 19.7 م

السرعة : 333 كم /س

المدى : 450 كم

الطاقم : 4 افراد

مدة الطيران العملياتي : 4 ساعات


التجهيز :-


- جهزت المروحية برادار متعدد الوظائف (AN/APS-153 (V ويستخدم لأغراض الملاحة والبحث والاكتشاف و كرادار ذو الفتحة الاصطناعية SAR ويصل مداه الى 370 كم

- نظام AAS-44(V)C وهو نظام للرؤية بالأشعة تحت الحمراء FLIR ومحدد ليزري

- نظام AN/ALQ-210 وهو منظومة لتدابير الدعم الإلكتروني ESM ويستخدم لإكتشاف وتحديد مواقع البواعث الرادارية

- سونار AN/AQS-22 المحمول لكشف الغواصات والألغام البحرية وتتبعها وتحديد موقعها

- تحمل المروحية عدد 25 سونار AN/SSQ-36/53/62

التسليح :

- طوربيد Mark 54 عيار 324 ملم

المدى : 9 كم

- صواريخ AGM-114R Hellfire II مضادة للدروع وللزوارق

المدى : 8 كم

- صواريخ عيار 70 ملم الموجهه بالليزر APKWS

المدى : 11 كم

- مدفع رشاش M240D

- مدفع رشاش GAU-21
​

---

المشغلين :



بموجب صفقة وقعت في 2018 حصلت المملكة على 5 كورفيتات في صفقة بلغت قيمتها 1.8 مليار يورو

وهي :

- سفينة جلالة الملك الجبيل ( 828 )

- سفينة جلالة الملك الدرعية ( 830 )

- سفينة جلالة الملك حائل ( 832 )

- سفينة جلالة الملك جازان ( 834 )

- سفينة جلالة الملك عنيزة ( 836 )

وفي نوفمبر 2022 و بحضور ورعاية وزير الدفاع السعودي الامير خالد بن سلمان ووزيرة الصناعة الاسبانية تم توقيع مذكرة تفاهم مع شركة Navantia لتصنيع سفن قتال متعددة المهام لصالح البحرية الملكية السعودية


تحديث
أكتوبر 2024 - وقَّعت وزارة الدفاع اتفاقية تنفيذية مع وزارة الدفاع الإسبانية
لدعم بناء ثلاث سفن جديدة متعددة المهام من طراز كورفيت Avante 2200



- انـــتـــهــــى -

​

حميد707​



[حميد707]

المصادر

https://electronics.leonardo.com/documents/16277707/18327106/KRONOS+Naval+Radar+%28mm07664%29+2022+2.pdf?t=1671029132841

https://www.navantia.es/wp-content/uploads/2018/05/ALFA-3000-1.pdf

https://www.lockheedmartin.com/en-us/products/sikorsky-mh-60-seahawk-helicopters.html

https://www.navy.gov.au/aircraft/mh-60r-seahawk

https://defense-arab.com/vb/threads/176717/

https://defense-arab.com/vb/threads/158954/

https://defense-arab.com/vb/threads/123947/
​



[العزيزي]

التسليح ممتاز بس صواريخ هل اكيد انها نسخة NG



[عزت]

التسليح ممتاز بس صواريخ هل اكيد انها نسخة NG

ال أن جى لم تدخل الخدمه اصلا ستدخل عام 2026 فى فرنسا وبعدها باقى الدول تباعا حسب الشراء



[QRPS]

التسليح ممتاز بس صواريخ هل اكيد انها نسخة NG

بالعكس التسليح بسيط جدا.


صواريخ هيل فاير هذي تتركب على الأباتشي بكميات كبيره لأنها رخيصه وخفيفه

و صواريخ APKWS هذي تتركب على مضادات فوق المدرعات الخفيفه.


وطوربيدات مارك 54 هذي طوربيدات خفيفههه تستعمل بالقطع البحرية كسلاح ثاني بسيط. و للأسف بهذي الكورفيت معتبرينه السلاح الرئيسي

الكورفيت هذي تسليحها خفيف جدا. ولا تصلح لمواجهة قطع بحرية اخرى غير الزوارق الخفيفه. ام لو تواجهة طائرات او كورفيت اخر او فرقاطة ماراح تسلم



[صنديد 91]

سمعت انها فيها زياده



[العزيزي]

بالعكس التسليح بسيط جدا.


صواريخ هيل فاير هذي تتركب على الأباتشي بكميات كبيره لأنها رخيصه وخفيفه

و صواريخ APKWS هذي تتركب على مضادات فوق المدرعات الخفيفه.


وطوربيدات مارك 54 هذي طوربيدات خفيفههه تستعمل بالقطع البحرية كسلاح ثاني بسيط. و للأسف بهذي الكورفيت معتبرينه السلاح الرئيسي

الكورفيت هذي تسليحها خفيف جدا. ولا تصلح لمواجهة قطع بحرية اخرى غير الزوارق الخفيفه. ام لو تواجهة طائرات او كورفيت اخر او فرقاطة ماراح تسلم

بالعكس لحجمها ومهامها جيد وليس الأفضل صواريخ سطح ممتازة اكسوسيت ودفاع جوي جيد ومع دخول NG الخدمة يصبح افضل ففي النهاية لازم تنظر لمهامه والخصوم المحتملين في محيطك
بهذا التسليح ممتاز لحماية المياه الإقليمية وغير انه مدعوم بسلاح جو وقريب تدخل قطع أخرى اثقل



[QRPS]

بالعكس لحجمها ومهامها جيد وليس الأفضل صواريخ سطح ممتازة اكسوسيت ودفاع جوي جيد ومع دخول NG الخدمة يصبح افضل ففي النهاية لازم تنظر لمهامه والخصوم المحتملين في محيطك
بهذا التسليح ممتاز لحماية المياه الإقليمية وغير انه مدعوم بسلاح جو وقريب تدخل قطع أخرى اثقل

كلها تسليح خفيف. نعم حتى NG لو دخلت الخدمة ماراح يغير ان تسليحها خفيف. مع هذا التسليح لا تصلح بأن تواجة فرقاطات ولا كورفيات اخرى. اهدافها لا يجب ان تخرج عن الزوارق.



[F15 Saudi Advance]

* أنظمة التسليح:

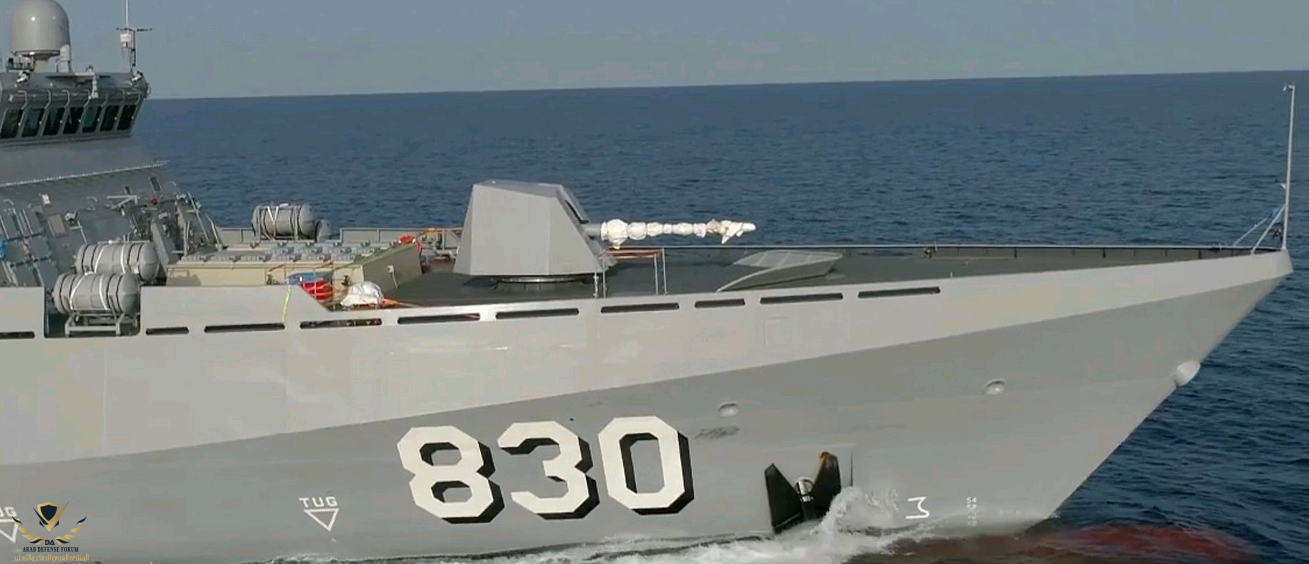

- المدافع :

- مدفع رئيسي من نوع Oto Melara 76 Super Rapid

مشاهدة المرفق 582966

لمهام الدفاع الجوي والاستهداف السطحي والساحلي وبمدى يصل الى 20 كلم .

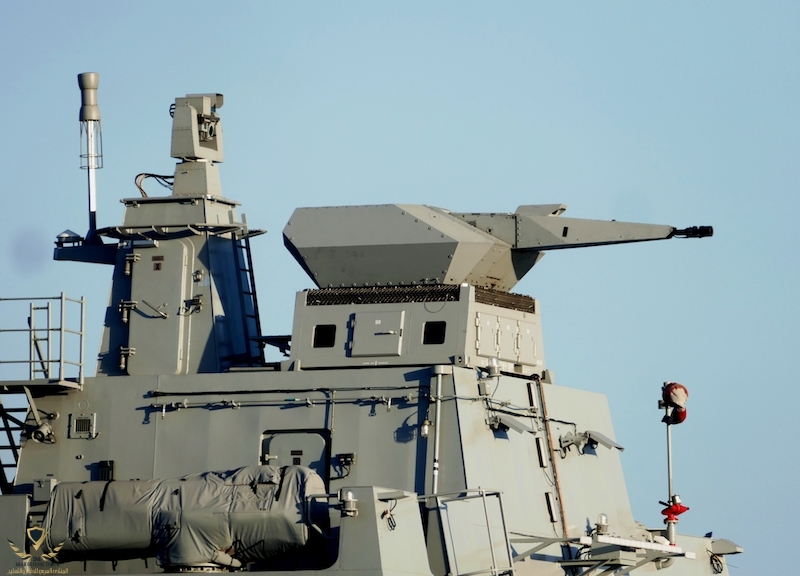

- مدفع Rheinmetall GDM-008 عيار 35 ملم

مشاهدة المرفق 582967

لمهام الدفاع الجوي القريب ضد الطائرات والصواريخ والاستهداف السطحي

وبمدى يصل الى 5 كلم



- مدفعين Narwhal 20B 20mm من إنتاج شركةNexter

- 6 مدافع M2 عيار 12.7 ملم

- الصواريخ :


الصواريخ المضادة للطائرات (SAM)


16 خلية عمودية خلية عمودية VLS مجهزة بصواريخ VL Mica

مشاهدة المرفق 582968

الصنع : شركه MBDA

النوع : صاروخ دفاع جوي أسرع من الصوت Supersonic مضاد للطائرات والطائرات من دون طيار والمروحيات و الصواريخ الجوالة

المدى : 20 كلم ( 40 كلم NG ) وارتفاع اقصى يصل الى 10 كلم



- الصواريخ المضادة للسفن ( SSM )



جهزت السفينة بـ 8 صواريخ Exocet MM40 Block III

الصنع : شركة MBDA

النوع : صاروخ مضاد للسفن والأهداف الساحلية

المدى : يصل الى 180 كم



- الطوربيدات:

جهزت السفن بقاذفين ثلاثي من نوع MK 32


مزودة بطوربيدات من نوع MU-90

العمق العملياتي : 1000 م

المدى : 25 كم


- المروحيات

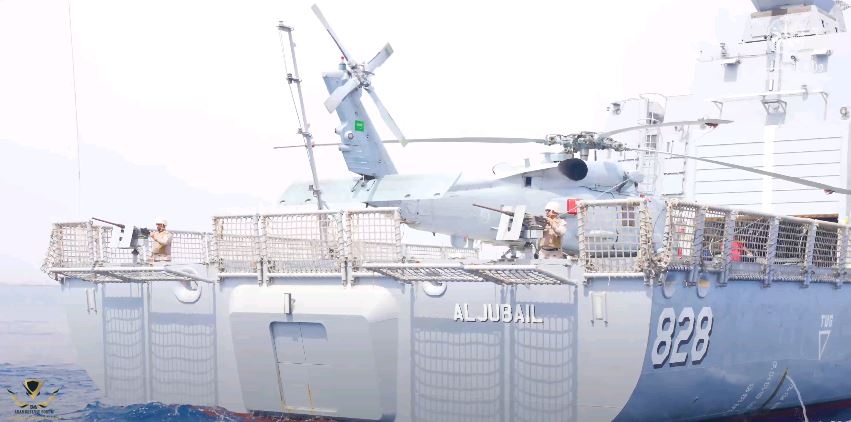

جهزت السفينة بمهبط يتسع لمروحية بوزن 10 طن ولطائرة بدون طيار متوسطة الحجم

مشاهدة المرفق 582969

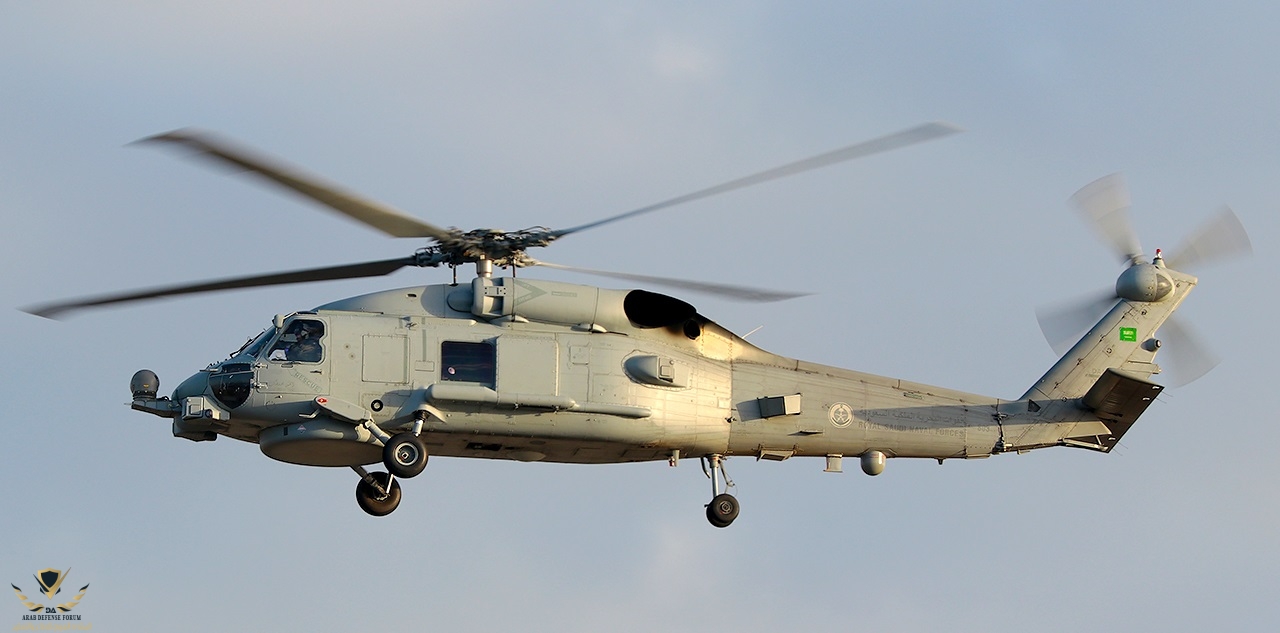

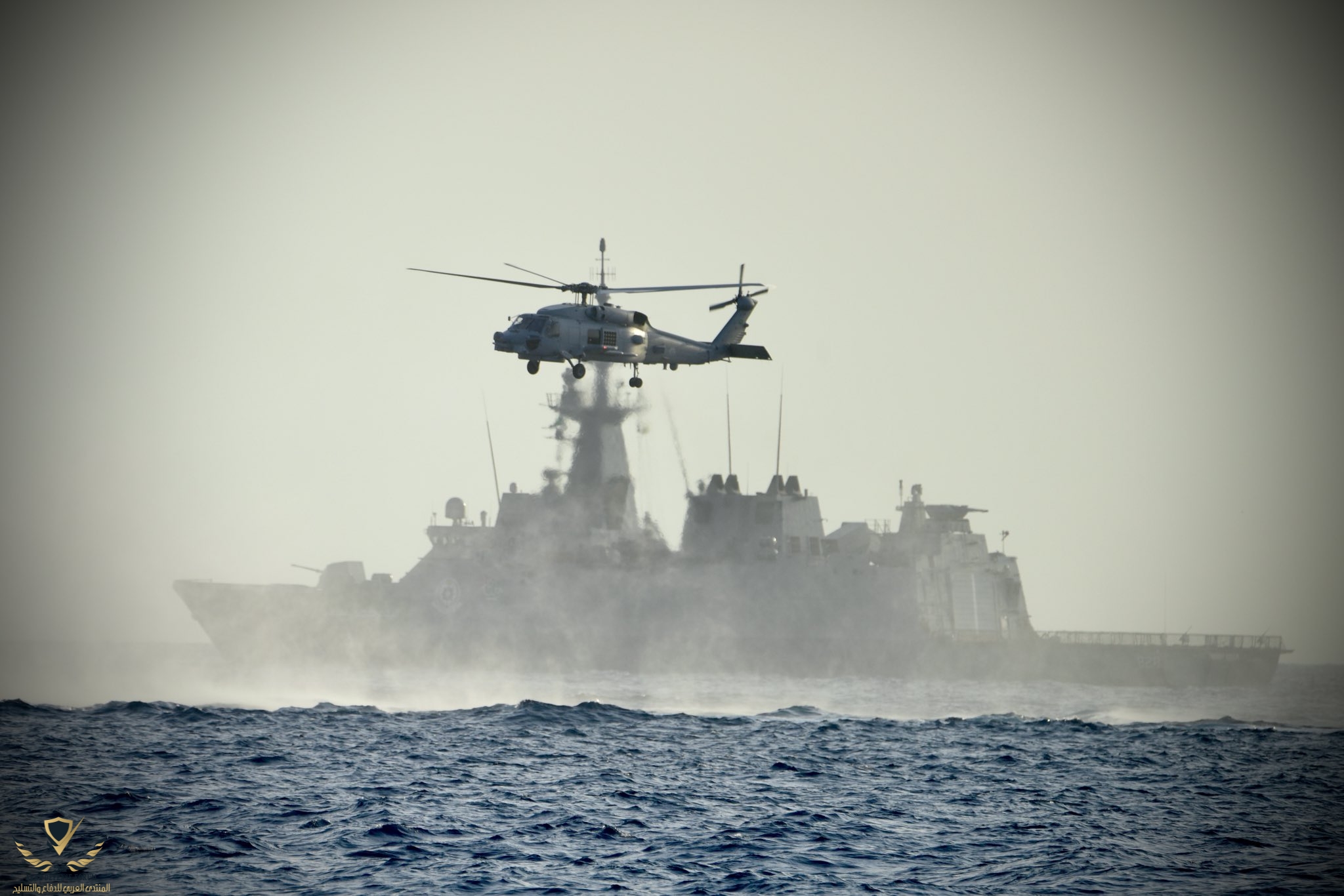

المروحية MH-60R Seahawk :

مشاهدة المرفق 582970

هي مروحية قتالية مضادة للغواصات (ASW) والاهداف السطحية (ASuW) وتقدم الاسناد الناري الساحلي وعمليات البحث والانقاذ (SAR) والقيادة والتحكم (C2) والنقل والاستطلاع والمراقبة والاستخبارات.

تساهم المروحية بزيادة قدرات السفن على الحروب السطحية والتحت سطحية

مشاهدة المرفق 582971

المواصفات :-

الطول : 19.7 م

السرعة : 333 كم /س

المدى : 450 كم

الطاقم : 4 افراد

مدة الطيران العملياتي : 4 ساعات


التجهيز :-


- جهزت المروحية برادار متعدد الوظائف (AN/APS-153 (V ويستخدم لأغراض الملاحة والبحث والاكتشاف و كرادار ذو الفتحة الاصطناعية SAR ويصل مداه الى 370 كم

- نظام AAS-44(V)C وهو نظام للرؤية بالأشعة تحت الحمراء FLIR ومحدد ليزري

- نظام AN/ALQ-210 وهو منظومة لتدابير الدعم الإلكتروني ESM ويستخدم لإكتشاف وتحديد مواقع البواعث الرادارية

- سونار AN/AQS-22 المحمول لكشف الغواصات والألغام البحرية وتتبعها وتحديد موقعها

- تحمل المروحية عدد 25 سونار AN/SSQ-36/53/62

التسليح :

- طوربيد Mark 54 عيار 324 ملم

المدى : 9 كم

- صواريخ AGM-114R Hellfire II مضادة للدروع وللزوارق

المدى : 8 كم

- صواريخ عيار 70 ملم الموجهه بالليزر APKWS

المدى : 11 كم

- مدفع رشاش M240D

- مدفع رشاش GAU-21



المشغلين :

مشاهدة المرفق 582963

بموجب صفقة وقعت في 2018 حصلت المملكة على 5 كورفيتات في صفقة لغت قيمتها 1.8 مليار يورو

وهي :

- سفينة جلالة الملك الجبيل ( 828 )

- سفينة جلالة الملك الدرعية ( 830 )

- سفينة جلالة الملك حائل ( 832 )

- سفينة جلالة الملك جازان ( 834 )

- سفينة جلالة الملك عنيزة ( 836 )

وفي نوفمبر 2022 و بحضور ورعاية وزير الدفاع السعودي الامير خالد بن سلمان ووزيرة الصناعة الاسبانية تم توقيع مذكرة تفاهم مع شركة Navantia لتصنيع سفن قتال متعددة المهام لصالح البحرية الملكية السعودية



- انتهى -

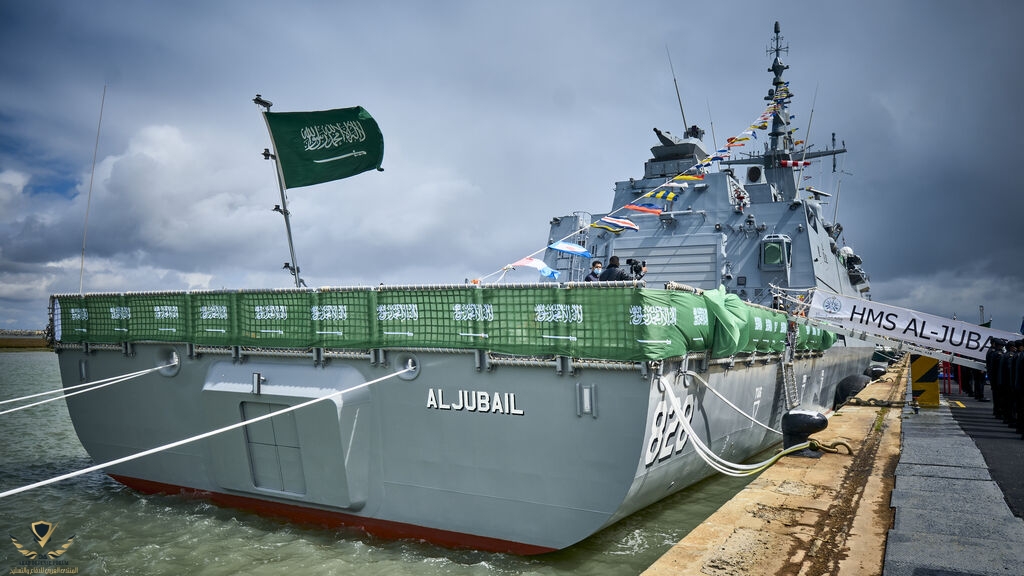

مشاهدة المرفق 582973​

ماشاء الله كورفيت متطور ومسلح بشكل ممتاز لدي استفسار انت ذكرت انه من ضمن تجهيز الكوفيت قدرته على حمل طائره يدون طيار هل تم التعاقد على طائرات بدون طيار للعمل من فوق الكورفيتات



[typhon99]

الاتفاق الاخير مع نافينشيا يقولون فيه مفاجأت سارة وقطع لاول مرة تدخل الاسطول.



[الظاهري]

المملكة العربية السعودية لديها قوة بحرية لا يستهان بها



[D.A.S]

كثرة المدافع من مختلف العيارات هو مايميز الكورفت برأيي وهذا امر مطمئن نظرا للتهديدات الموجودة بالمنطقة (الزوارق الهجومية)



[حميد707]

ماشاء الله كورفيت متطور ومسلح بشكل ممتاز لدي استفسار انت ذكرت انه من ضمن تجهيز الكوفيت قدرته على حمل طائره يدون طيار هل تم التعاقد على طائرات بدون طيار للعمل من فوق الكورفيتات

حتى الآن لم نشاهد أي درون يعمل على السفن


لكن يوجد خيارات محلية كالدرون المقدم من سامي

ودرون عاصف

ثاقب



[نياف بن عياف]

اتوقع اول مشاركة فعليه لها كانت في عمليات الاجلاء والتأمين في السودان



[نياف بن عياف]

الاتفاق الاخير مع نافينشيا يقولون فيه مفاجأت سارة وقطع لاول مرة تدخل الاسطول.

لنا فترة عن صفقات كبرى للبحرية والجوية وفي ميزانية الدفاع هذا العام رصد مبلغ اضافي بشكل استثنائي حسب ما اعلن في بيان ميزانية 2023 قريب من 20 مليار دولار اتوقع موعودين بصفقات مميزة هذا العام.



[حميد707]

بالعكس التسليح بسيط جدا.


صواريخ هيل فاير هذي تتركب على الأباتشي بكميات كبيره لأنها رخيصه وخفيفه

و صواريخ APKWS هذي تتركب على مضادات فوق المدرعات الخفيفه.


وطوربيدات مارك 54 هذي طوربيدات خفيفههه تستعمل بالقطع البحرية كسلاح ثاني بسيط. و للأسف بهذي الكورفيت معتبرينه السلاح الرئيسي

الكورفيت هذي تسليحها خفيف جدا. ولا تصلح لمواجهة قطع بحرية اخرى غير الزوارق الخفيفه. ام لو تواجهة طائرات او كورفيت اخر او فرقاطة ماراح تسلم

يعني تركت الموضوع كله وماشفت الا تسليح الروميو؟!​



[QRPS]

يعني تركت الموضوع كله وماشفت الا تسليح الروميو؟!​

حقك علي مواصل والله



[MS]

شكرا على الموضوع المفصل اخي والف مبروك للبحرية السعودية هل هناك معلومات حول قدرات ECM/ESM و decoys مضادة للطوربيدات



[حميد707]

شكرا على الموضوع المفصل اخي والف مبروك للبحرية السعودية هل هناك معلومات حول قدرات ECM/ESM و decoys مضادة للطوربيدات

لم يعلن عن معدات الحرب الإلكترونية غير مهامها

وقد تكون من إنتاج Thales كنظام Vigile و نظام Altesse

وبالنسبة للإجراءات المضادة للطوربيدات هي عبر الشرك الصوتي CANTO

وهو جزء من نظام SYLENA MK2 المثبت على جانبي السفينة
