تفاصيل نظام BARAK MX

[THE LION OF ATLASS]

BARAK MX هو نظام متقدم للدفاع الجوي والصاروخي يوفر حلا متكاملا واحدا للتهديدات الجوية المتزامنة المتعددة من مصادر مختلفة ونطاقات مختلفة.

مواجهة أي تهديد، في أي مهمة وفي أي حالة معركة. قم بتوصيل واستخدام أي مجموعة من مكونات BARAK MX الثلاثة

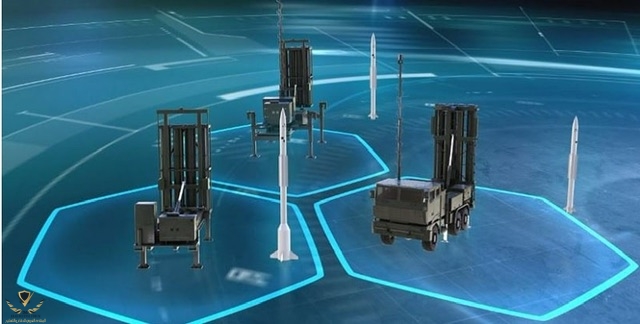

يقوم مركز إدارة معركة باراك (BMC)، الذي يقوم بإنشاء وإدارة صورة جوية موحدة متعددة المستشعرات، بتنسيق شبكات تشغيل القوة وإدارة مصفوفات الإطلاق. يتوفر BARAK BMC في تكوين بحري أو بري.
تتوفر الإصدارات البرية في منصات متنقلة وقابلة للنقل وثابتة.

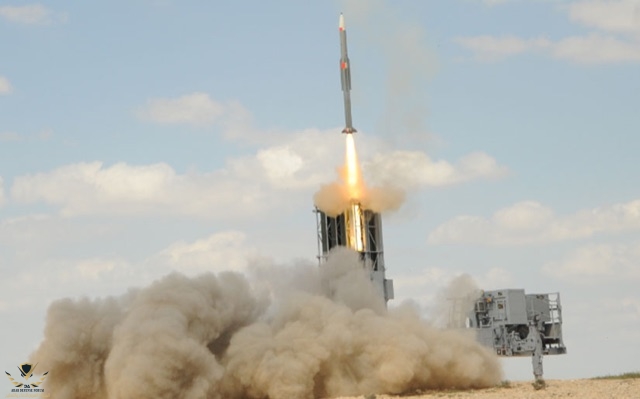

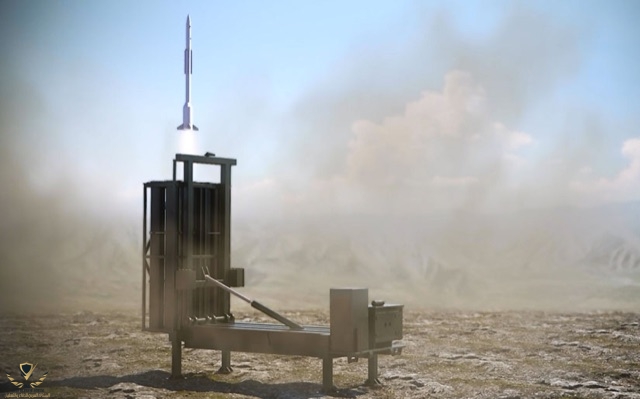

اعتراضات باراك، وكلها تتمتع بقدرات إطلاق رأسية تدعم تغطية 360 درجة، وردود فعل سريعة، ونطاقات دنيا قصيرة، وباحث نشط عن الترددات اللاسلكية الراقية للأهداف ذات المقاطع العرضية الرادارية المنخفضة والقدرة العالية على المناورة.

التفاصيل الفنية:

باحث RF النشط للأهداف ذات المقاطع العرضية للرادار المنخفضة والقدرة على المناورة العالية

تغطية 360 درجة

محرك ثنائي النبض مع تعزيز إضافي

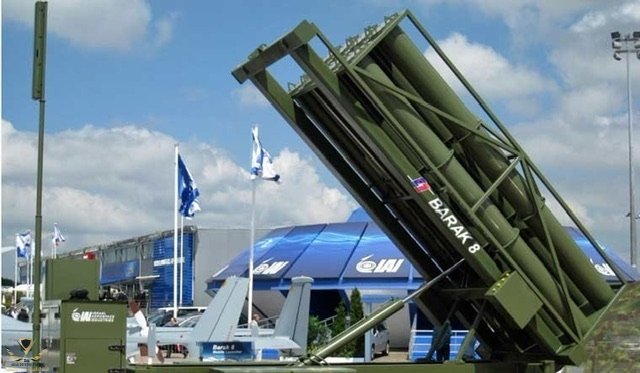

8 صواريخ لكل قاذفة

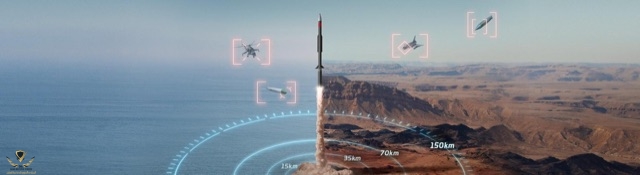

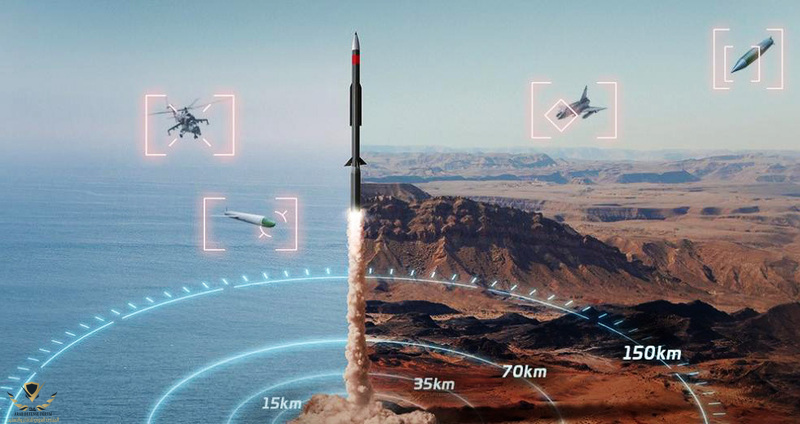

BARAK MRAD : بمحرك صاروخي نبضي واحد لمدى 35 كم

BARAK LRAD: بمحرك صاروخي ثنائي النبض لمدى 70 كم

BARAK ER: مع محرك صاروخي ثنائي النبض ومعزز إضافي لمدى يصل إلى 150 كم وقدرات محسّنة لـ TBM.

يستطيع مواجهة اي تهديد :

الطائرات
صواريخ البحر/Sea-Skimming، كروز
الصواريخ البالستية
الطائرات بدون طيار
طائرات هليكوبتر
القنابل الانزلاقية

اي مهمة:

دفاع نقطة
دفاع المنطقة
تعزيز الدفاع ضد الصواريخ الباليستية

أي حالة معركة:

البحرية- الأرض - قابل للنشر .






إسرائيل تشغل صواريخ الباراك على واحدة من بين اقوى القطع البحرية: ساعر6

الدول العربية التي سوف تحصل على الباراك mx: المملكة المغربية، الإمارات.


IAI.CO​



[THE LION OF ATLASS]

-قدرات متعددة المستشعرات مع إدارة المعارك المتكاملة

-ثلاثة اعتراضات متاحة لنطاقات مختلفة، وكلها مع باحث نشط عن الترددات اللاسلكية

-رادار رقمي كامل متقدم

-نظام قائم على البرمجيات وقابل للتكيف في المستقبل​



[THE LION OF ATLASS]

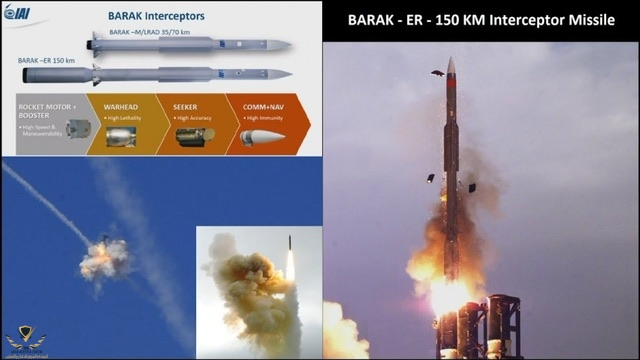

الميزات الرئيسية ل صاروخ BARAK ER:

مدى يصل إلى 150 كم

قدرات ATBM المحسنة

اعتراضات إطلاق عمودي بزاوية 360 درجة

توقيع إطلاق منخفض

قدرة عالية على المناورة

قتل قوي - رأس حربي فعال

باحث رادار نشط

اكتساب هدف سريع وموثوق به

مناعة عالية أمام ECM​



[THE LION OF ATLASS]

وصفة للدفاع الجوي المتكامل الشبكي الطبقي

التكيف مع التحديات المتغيرة بسرعة للحرب الجوية الحديثة، تستفيد أنظمة الدفاع الجوي من الهندسة المعمارية المفتوحة والتصميم المعياري وخفة الحركة القائمة على البرامج للتحول إلى نظام دفاع جوي متكامل سريع ومتقدم يركز على الشبكة (IADS).

كانت الدفاعات الجوية القديمة التي بنيت في التسعينيات وأوائل عام 2000 مرتبطة بتشكيلات جامدة وهرمية والقيادة والتحكم المركزيين لتحقيق مهمتها. يؤدي انتشار هذه الأسلحة إلى تحول نموذجي تشغيلي للتهديد. بالنسبة للأنظمة القديمة المصممة لهزيمة الطائرات، يتطلب تلبية هذه القدرات استثمارا هائلا في استراتيجيات جديدة وترقيات باهظة الثمن للأجهزة الحالية. لكي تظل فعالة وقوية، يجب أن تحافظ IADS على فعاليتها ضد الهجوم الإلكتروني والقمع.

مطلوب من IADS الحديثة مثل BARAK MX نشر ومرونة وتوفير تغطية محسنة ضد جميع التهديدات المعروفة، سواء كانت الطائرات المأهولة ذات الأجنحة الثابتة أو ذات الأجنحة الدوارة والطائرات غير المأهولة والصواريخ الباليستية وصواريخ البحرية والمضادة للسفن والأسلحة المتسكعة. يتم دمج IADS الحديثة عبر الشبكات، مما يسمح بمشاركة البيانات بسلاسة، ويقتصر فقط على قرارات القادة بتفويض الأدوار والمسؤوليات وصنع القرار. من خلال تفويض الإجراءات الدفاعية إلى عناصر مختلفة موزعة في جميع أنحاء المنطقة الدفاعية، يمكن ل IADS المتصلة بالشبكة تنفيذ سلاسل قتل متعددة في وقت واحد، وبالتالي التخفيف من أوجه عدم اليقين في المعركة. علاوة على ذلك، يمكن للأنظمة الشبكية تفويض المهام بسهولة للتخفيف من حدة التهديدات المعقدة، وبالتالي التغلب على تدمير أو عزل عقد معينة.

شبكة متعددة الطبقات تعمل على التمكين

تقدم IAI نظام BARAK MX كنظام IADS حديث وكجزء من نظام الدفاع الجوي والصاروخي متعدد الطبقات. يعتمد النظام على البنية التي تدعم الشبكة، والتي تتميز بإدارة المعركة المركزية والتشغيل المستقل، وذلك باستخدام مفهوم الاغرة الذكية. على هذا النحو، يمكن ربط وحدة BARAK-MX الشبكية والوحدات والقابلة للتخصيص بعقدة إدارة المعركة المركزية، أو العمل كوحدة بطارية كلاسيكية (FU)، أو العمل في وضع قائم بذاته. يمكنه أيضا دمج طرق التشغيل هذه في نموذج هجين.

تحافظ الصواريخ الثلاثة على مستوى عال من القواسم المشتركة، وتختلف عن بعضها البعض فقط في العناصر المتعلقة بالأداء المحدد لكل متغير. يدير نظام إدارة المعارك (BMS) لنظام باراك أو تلك التي يوفرها العميل جميع المشغلات الذكية والمعترضات المرتبطة بالنظام، سواء كانت محلية أو عن بعد، وبالتالي تحقيق أعلى معدل نجاح مع الحفاظ على اقتصاد المعركة الأكثر كفاءة.

تمكن العملية التي تركز على الشبكة كل عقدة من إنشاء صورة ظرفية ومشاركتها، وتلقي مخصصات الأهداف والمسارات من مركز إدارة المعركة وإجراء اعتراضات في عملية تتمحور حول الشبكة. تتم معالجة صورة السماء والتحذيرات المبكرة وتوليفها من قبل مدير المعركة عن طريق دمج جميع أجهزة الاستشعار المتاحة. يتم تحديث هذه الصورة الشائعة وتوزيعها باستمرار على كل عقدة. عند اكتشاف التهديدات، يخصص مدير المعركة أهدافا لكل وحدة لمتابعتها. تعتمد الاشتباكات على مسارات من أجهزة الاستشعار المحلية أو المسارات التي تم الحصول عليها من مصادر بعيدة، وفقا لخطط المعركة. يضمن هذا التنسيق الاستخدام الأمثل للمعترضين، ويزيل "الحجز المزدوج" للأهداف، ويضمن بقاء جميع وحدات النظام محملة لمواصلة المهمة. يمكن توزيع وظيفة مدير المعركة وإعادة تخصيصها لعناصر مختلفة، كما يتطلب الوضع.​



[THE LION OF ATLASS]

تستفيد BARAK MX من الرادارات التي طورتها ELTA Systems، بما في ذلك ELM-2084 MMR البرية أو MF-STAR البحرية أو الرادارات الأخرى. ومع ذلك، من أجل الاندماج بشكل أفضل مع أنظمة الدفاع الجوي الحالية، قامت IAI بتبسيط الاتصالات مع أنظمة القيادة والتحكم والرادار التي يوفرها المستخدم. تكمن القدرة على دمج أجهزة الاستشعار والمعترضات في نظام واحد في قلب بنية باراك إم إكس وهي عنصر مهم في جاذبيتها للعملاء. كنظام معياري قابل للتكوين في البرامج، يمكن ترقية Barak MX وتعزيزه لتغطية المزيد من الخيارات عن طريق تغييرات البرامج، مما يمكن العملاء من تصميم الخطة لمواجهة التحديات المختلفة.

يمكن هذا التصميم المدافعين الجويين من مواجهة الهجمات من اتجاهات وارتفاعات ومسارات مختلفة، مما يشكل قدرة دفاعية معقدة متعددة الأبعاد حظر/منع الوصول (A2AD).

A2/AD: العبارة التي تقلق أمريكا (والصين وروسيا تحبهما)

A2/AD هو سلسلة من القدرات المتداخلة عبر مجالات متعددة مثل الهواء والأرض والبحر والحرب الإلكترونية والذكاء الاصطناعي والسايبر والفضاء ، بهدف وحيد هو فرض أقصى قدر من الاستنزاف على قدرة القتال الحربية للخصوم في جميع الأطياف من خلال أخذ استنتاجات المحللين معًا ، يمكن للمرء أن يتوصل إلى فهم أكثر...

defense-arab.com

​

كما يتضح من المناقصات الحالية الصادرة عن الجيوش المتقدمة، أصبحت أنظمة IADS المتمركزة حول الشبكة مفهوم الذهاب، لأنها توفر أعلى ميزة تشغيلية وتكلفة وفائدة، وتصبح ضمانة عميقة ضد التهديدات المتطورة. لكن الدول غير راضية عن امتلاك مثل هذه الأنظمة؛ فهي تريد أن تصبح ذات سيادة في هذه القدرة الحرجة. نظرا لأن BARAK MX تم تصميمه بالكامل من قبل IAI، تشارك الشركة التكنولوجيا الحساسة مع شركائها ضمن المبادئ التوجيهية لتنظيم تصدير أنظمة الدفاع الإسرائيلية، ولكن دون قيود من أطراف ثالثة. وبموجب هذه السياسة، فإن IAI مستعدة لنقل التكنولوجيا والدراية التصنيعية إلى الشركاء المحليين.​



[Rooster]

@HMTD
نعطيك مايك
رادار AESA GaN يسبب السرطان
مدى اعتراض 150 كلم ضعيف جدا
الطاقم 3 داخل عربة التحكم فقط و صهر البيانات غير كافي لازم تكديس طاقم من 10 افراد

ما الجديد و الاضافات الاخرى؟
​



[THE LION OF ATLASS]

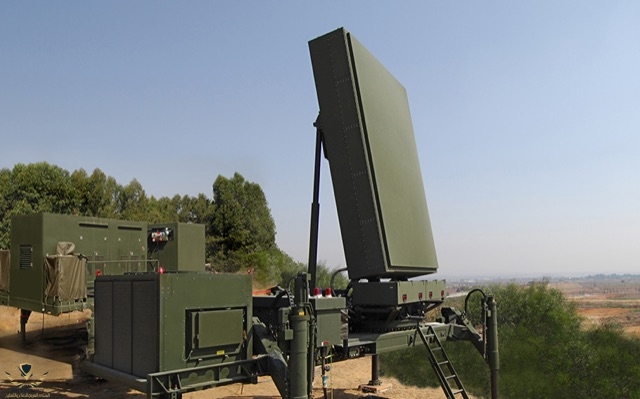

الرادار الجبار elm-2084 mmr:

الرادار الإسرائيلي EL/M-2084 من صناعة شركة ELTA الإسرائيلية ثلاثي الأبعاد 3D AESA مصنوع بتقنية نتريد الغاليوم GaN



​

مشاهدة المرفق 575235

تستفيد BARAK MX من الرادارات التي طورتها ELTA Systems، بما في ذلك ELM-2084 MMR البرية أو MF-STAR البحرية أو الرادارات الأخرى. ومع ذلك، من أجل الاندماج بشكل أفضل مع أنظمة الدفاع الجوي الحالية، قامت IAI بتبسيط الاتصالات مع أنظمة القيادة والتحكم والرادار التي يوفرها المستخدم. تكمن القدرة على دمج أجهزة الاستشعار والمعترضات في نظام واحد في قلب بنية باراك إم إكس وهي عنصر مهم في جاذبيتها للعملاء. كنظام معياري قابل للتكوين في البرامج، يمكن ترقية Barak MX وتعزيزه لتغطية المزيد من الخيارات عن طريق تغييرات البرامج، مما يمكن العملاء من تصميم الخطة لمواجهة التحديات المختلفة.

يمكن هذا التصميم المدافعين الجويين من مواجهة الهجمات من اتجاهات وارتفاعات ومسارات مختلفة، مما يشكل قدرة دفاعية معقدة متعددة الأبعاد حظر/منع الوصول (A2AD).

A2/AD: العبارة التي تقلق أمريكا (والصين وروسيا تحبهما)

A2/AD هو سلسلة من القدرات المتداخلة عبر مجالات متعددة مثل الهواء والأرض والبحر والحرب الإلكترونية والذكاء الاصطناعي والسايبر والفضاء ، بهدف وحيد هو فرض أقصى قدر من الاستنزاف على قدرة القتال الحربية للخصوم في جميع الأطياف من خلال أخذ استنتاجات المحللين معًا ، يمكن للمرء أن يتوصل إلى فهم أكثر...

defense-arab.com

كما يتضح من المناقصات الحالية الصادرة عن الجيوش المتقدمة، أصبحت أنظمة IADS المتمركزة حول الشبكة مفهوم الذهاب، لأنها توفر أعلى ميزة تشغيلية وتكلفة وفائدة، وتصبح ضمانة عميقة ضد التهديدات المتطورة. لكن الدول غير راضية عن امتلاك مثل هذه الأنظمة؛ فهي تريد أن تصبح ذات سيادة في هذه القدرة الحرجة. نظرا لأن BARAK MX تم تصميمه بالكامل من قبل IAI، تشارك الشركة التكنولوجيا الحساسة مع شركائها ضمن المبادئ التوجيهية لتنظيم تصدير أنظمة الدفاع الإسرائيلية، ولكن دون قيود من أطراف ثالثة. وبموجب هذه السياسة، فإن IAI مستعدة لنقل التكنولوجيا والدراية التصنيعية إلى الشركاء المحليين.​



[FAR NEWS]

الرادار الجبار elm-2084 mmr:

الرادار الإسرائيلي EL/M-2084 من صناعة شركة ELTA الإسرائيلية ثلاثي الأبعاد 3D AESA مصنوع بتقنية نتريد الغاليوم GaN



​

الرادار خطير سيشتغل مع barak mx
اضافة انه تم اقتنائه لوحده لزيادة التغطية الرادارية بالمملكة

والرائع بالنسبة لي أن لديه القدرة على تحديد مواقع اطلاق الصواريخ والمدفعية والهاون

Target capacity of up to 1100 targets for Air Surveillance purposes or 200 targets/min for Weapon Location purposes

Detection of Mortars, Cannons, Rockets and Missiles
Hostile Weapon Location
Calculation of Impact Points
Friendly Fire Ranging
Detection and Classification of all types of airborne targets
Fast update rate for tracking of maneuvering targets
Generation of Real-Time Air Situation Picture
Controling of Anti-Missile Interception Systems
Controlling of Air Traffic control according to ICAO standards​



[THE LION OF ATLASS]

الرادار خطير سيشتغل مع barak mx
اضافة انه تم اقتنائه لوحده لزيادة التغطية الرادارية بالمملكة

والرائع بالنسبة لي أن لديه القدرة على تحديد مواقع اطلاق الصواريخ والمدفعية والهاون

Target capacity of up to 1100 targets for Air Surveillance purposes or 200 targets/min for Weapon Location purposes

Detection of Mortars, Cannons, Rockets and Missiles
Hostile Weapon Location
Calculation of Impact Points
Friendly Fire Ranging
Detection and Classification of all types of airborne targets
Fast update rate for tracking of maneuvering targets
Generation of Real-Time Air Situation Picture
Controling of Anti-Missile Interception Systems
Controlling of Air Traffic control according to ICAO standards​

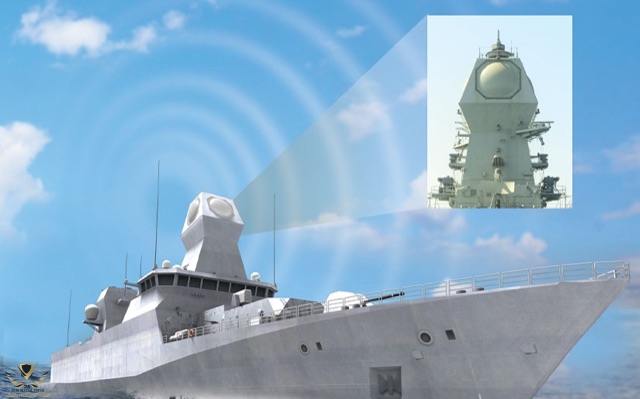

بالمناسبة الشركة تعرض معه حتى الرادار البحري MF-STAR من Elta مع النسخة البحرية



BARAK MX leverage radars developed by ELTA Systems, including the land-based ELM-2084 MMR, the naval MF-STAR or other radars. ​



[THE LION OF ATLASS]

أعلن الجيش ووزارة الدفاع الإسرائيلية أن البحرية الإسرائيلية أجرت تجربة ناجحة لصاروخ LRAD تم إطلاقه من كورفيت إن إس ماجن من فئة 6 ساعر ضد صاروخ كروز "متقدم".

​



[THE LION OF ATLASS]



[THE LION OF ATLASS]



[F15 Saudi Advance]

مواصفات ممتازه لو كان يصنع من قبل دوله اخرى غير اسرائيل لتمنيته للسعوديه.



[THE LION OF ATLASS]

مواصفات ممتازه لو كان يصنع من قبل دوله اخرى غير اسرائيل لتمنيته للسعوديه.

الشركة تعرض نقل التكنولوجيا ليس ببعيد تجد الامارات مثلا حصلت عليها
