الغواصة التركية STM 500

[desert falcon]

الحمد لله وحده
و الصلاة و السلام على رسول الله
السلام عليكم و رحمة من الله و بركاته
الغواصة التركية STM 500

غواصة STM500 عبارة عن غواصة هجومية تعمل بالديزل والكهرباء في المياه الضحلة تم تطويرها بواسطة STM.

المنصة قادرة على تحمل 22 + 8 أفراد (SF) لمدة 30 يومًا على أعماق تزيد عن 200 متر ، وهي جاهزة لإطلاق أنابيبها الأربعة المحملة بمجموعة متنوعة من 8 طوربيدات ثقيلة الوزن وصواريخ موجهة وزرع الألغام.

القدرات والكفاءات​

• حرب الغواصات​
• المخابرات والمراقبة والاستطلاع​
• عمليات خاصة​
• حرب الألغام​
• عمليات المياه الضحلة​
• عمليات UXV​
• التكيف SDV​
• عمق الغطس: 200+ م​
• التحمل: 30 يوم​

​

أجهزة الاستشعار والأسلحة​

• نظام إدارة القتال​
• رادار الملاحة​
• مناظير البحث والهجوم البصري​
• تدابير مكافحة الطوربيد (الشراك الخداعية - التشويش)​
• ESM​
• السونار: CAS ، CTA ، PRS ، MAS ، IDRS ، ONA​
• 4 أنابيب أسلحة و 4 مخازن حمولة إضافية​

سمات​

الأبعاد الرئيسية​	​
الطول الإجمالي​	~ 42 م​
قطر الدائرة​	4.2 م​
الارتفاع​	8.5 م​

​

حمولة​	​
الإزاحة​	سيرفيسد - 485 طن مغمور - 530 طن​

​

السرعة والمدى والتحمل​	​
السرعة القصوى​	18+ عقدة​
سرعة الانطلاق​	5 عقدة​
تَحمُّل​	30 يوما​
يتراوح​	~ 3500 ميل بحري​

الدفع الرئيسي​

• محرك دفع دائم​

توليد الطاقة ​

• 2x ديزل مولد​
• بطاريات ليثيوم أيون ونظام AIP اختياري​

إقامة القوات​

• سكن لطاقم 22​
• +8 أماكن إقامة إضافية لأفراد القوات الخاصة​
• كابينة CO's​
• تجهيزات اقامة ، غرفة تجميد ، غرف طعام منفصلة​
• اثنين من مراحيض منفصلة​

تم



[desert falcon]

الغواصة بامكانها اطلاق مركبات غير مأهولة تحت الماء



[viber 90]

الحمد لله وحده
و الصلاة و السلام على رسول الله
السلام عليكم و رحمة من الله و بركاته
الغواصة التركية STM 500

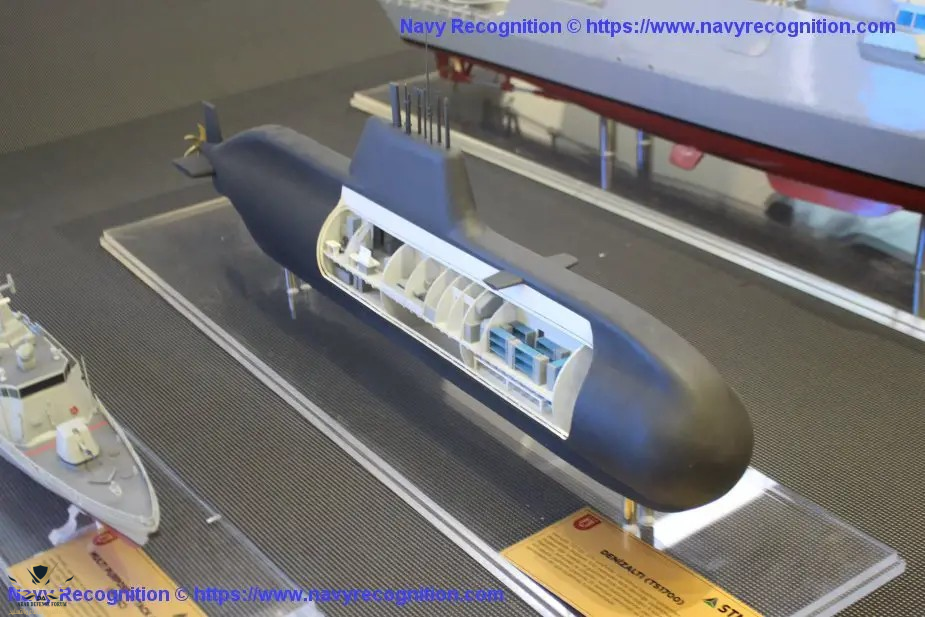

مشاهدة المرفق 573857
غواصة STM500 عبارة عن غواصة هجومية تعمل بالديزل والكهرباء في المياه الضحلة تم تطويرها بواسطة STM.

المنصة قادرة على تحمل 22 + 8 أفراد (SF) لمدة 30 يومًا على أعماق تزيد عن 200 متر ، وهي جاهزة لإطلاق أنابيبها الأربعة المحملة بمجموعة متنوعة من 8 طوربيدات ثقيلة الوزن وصواريخ موجهة وزرع الألغام.

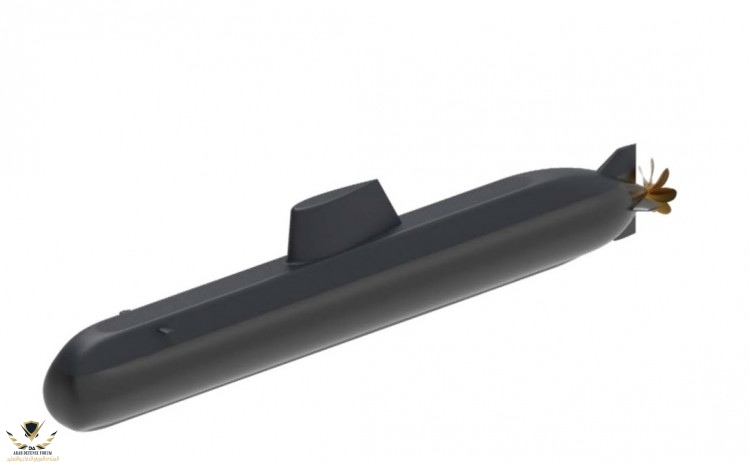

مشاهدة المرفق 573858​

القدرات والكفاءات​

• حرب الغواصات​
• المخابرات والمراقبة والاستطلاع​
• عمليات خاصة​
• حرب الألغام​
• عمليات المياه الضحلة​
• عمليات UXV​
• التكيف SDV​
• عمق الغطس: 200+ م​
• التحمل: 30 يوم​

​

أجهزة الاستشعار والأسلحة​

• نظام إدارة القتال​
• رادار الملاحة​
• مناظير البحث والهجوم البصري​
• تدابير مكافحة الطوربيد (الشراك الخداعية - التشويش)​
• ESM​
• السونار: CAS ، CTA ، PRS ، MAS ، IDRS ، ONA​
• 4 أنابيب أسلحة و 4 مخازن حمولة إضافية​

سمات​

الأبعاد الرئيسية​	​
الطول الإجمالي​	~ 42 م​
قطر الدائرة​	4.2 م​
الارتفاع​	8.5 م​

​

حمولة​	​
الإزاحة​	سيرفيسد - 485 طن مغمور - 530 طن​

​

السرعة والمدى والتحمل​	​
السرعة القصوى​	18+ عقدة​
سرعة الانطلاق​	5 عقدة​
تَحمُّل​	30 يوما​
يتراوح​	~ 3500 ميل بحري​

الدفع الرئيسي​

• محرك دفع دائم​

توليد الطاقة ​

• 2x ديزل مولد​
• بطاريات ليثيوم أيون ونظام AIP اختياري​

إقامة القوات​

• سكن لطاقم 22​
• +8 أماكن إقامة إضافية لأفراد القوات الخاصة​
• كابينة CO's​
• تجهيزات اقامة ، غرفة تجميد ، غرف طعام منفصلة​
• اثنين من مراحيض منفصلة​

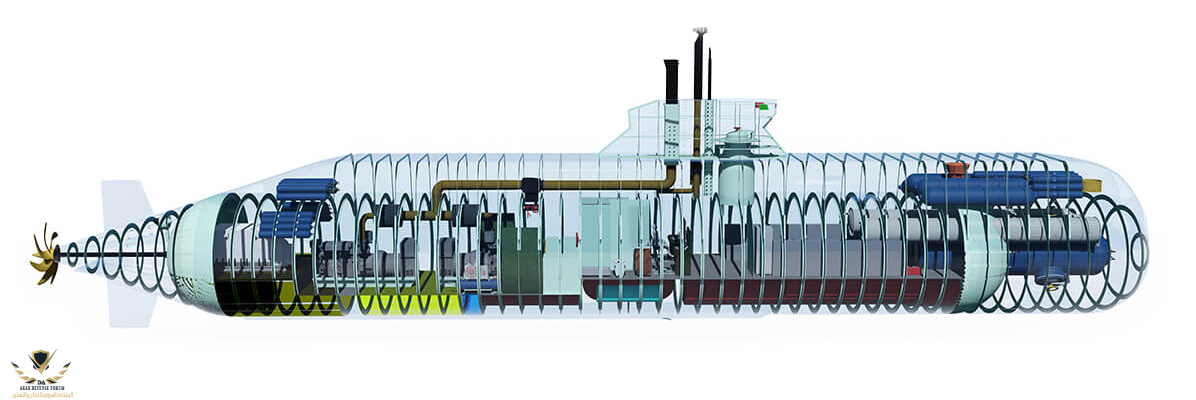

مشاهدة المرفق 573859​

تم

اعتقد ان 22 مع الكوماندوز



[desert falcon]

المعلومات من الشركة
وجدت مصدر اخر يقول 26 بالقوات الخاصة
18 زائد 8

اعتقد ان 22 مع الكوماندوز



[ONE BULLET]

شكرا على الموضوع الجميل @desert falcon
نحن فعلا بحاجة للغواصات القزمية



[desert falcon]

اراها مناسبة للقوات الملكية البحرية
لكن المغرب اعينه على type 214 بعد ابتعاد امكانية السكوربيون



[desert falcon]

Le ministre de la Défense portugais, Joao Gomes Cravinho, a déclaré que le Maroc était intéressé par le développement de ses capacités maritimes et sous-marines. Il a ainsi révélé que des équipages marocains effectuaient des entraînements intenses à bord de sous-marins portugais (Arpao et Tridente). Dans une déclaration à l’agence de presse portugaise (LUSA), le ministre portugais a indiqué que le Maroc était en passe d’acquérir des sous-marins. Il est donc normal, ajoute-t-il, que ce pays ait besoin de savoir comment fonctionnent la marine et les sous-marins des pays voisins et amis. D’autant que les sous-marins marocains, poursuit le ministre Cravinho, seront déployés dans les mêmes zones où se trouvent leurs homologues portugais. Du coup, souligne le même intervenant, il est très important que les équipages des deux pays se connaissent mutuellement et échangent les informations entre eux

شكرا على الموضوع الجميل @desert falcon
نحن فعلا بحاجة للغواصات القزمية



[Amr Ghoniem]

اراها مناسبة للقوات الملكية البحرية
لكن المغرب اعينه على type 214 بعد ابتعاد امكانية السكوربيون

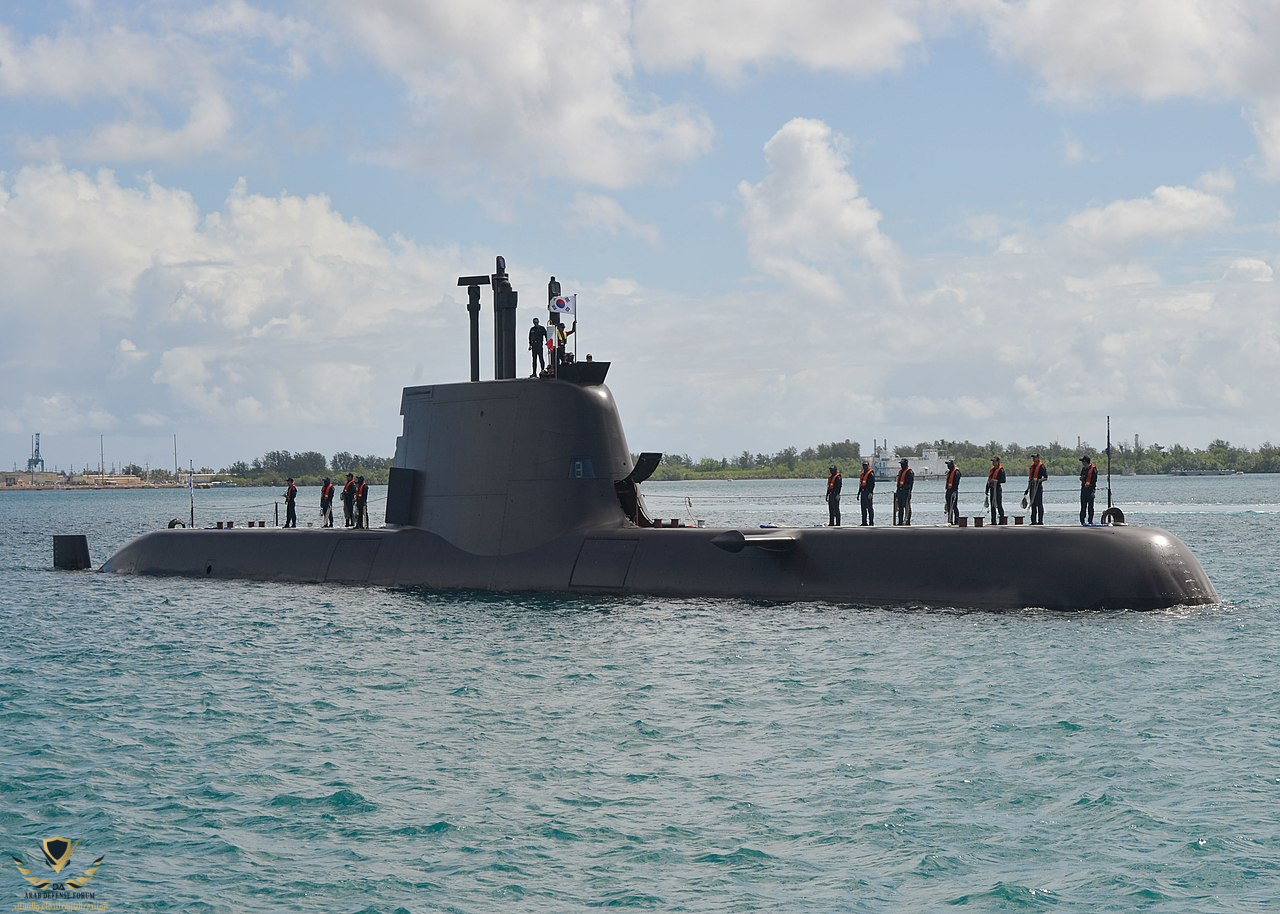

مشاهدة المرفق 573863

هناك مشروع تركي اخر من نفس فئه التايب ٢١٤ ومن نفس الشركه STM تسمي TS1400
اعتقد مع الاتراك يمكن نقل التكنولوجيا عكس الالمان
