مــن جديــــد.. الجافليــــن يفتــــك بالدبابــــات الروسيــــة

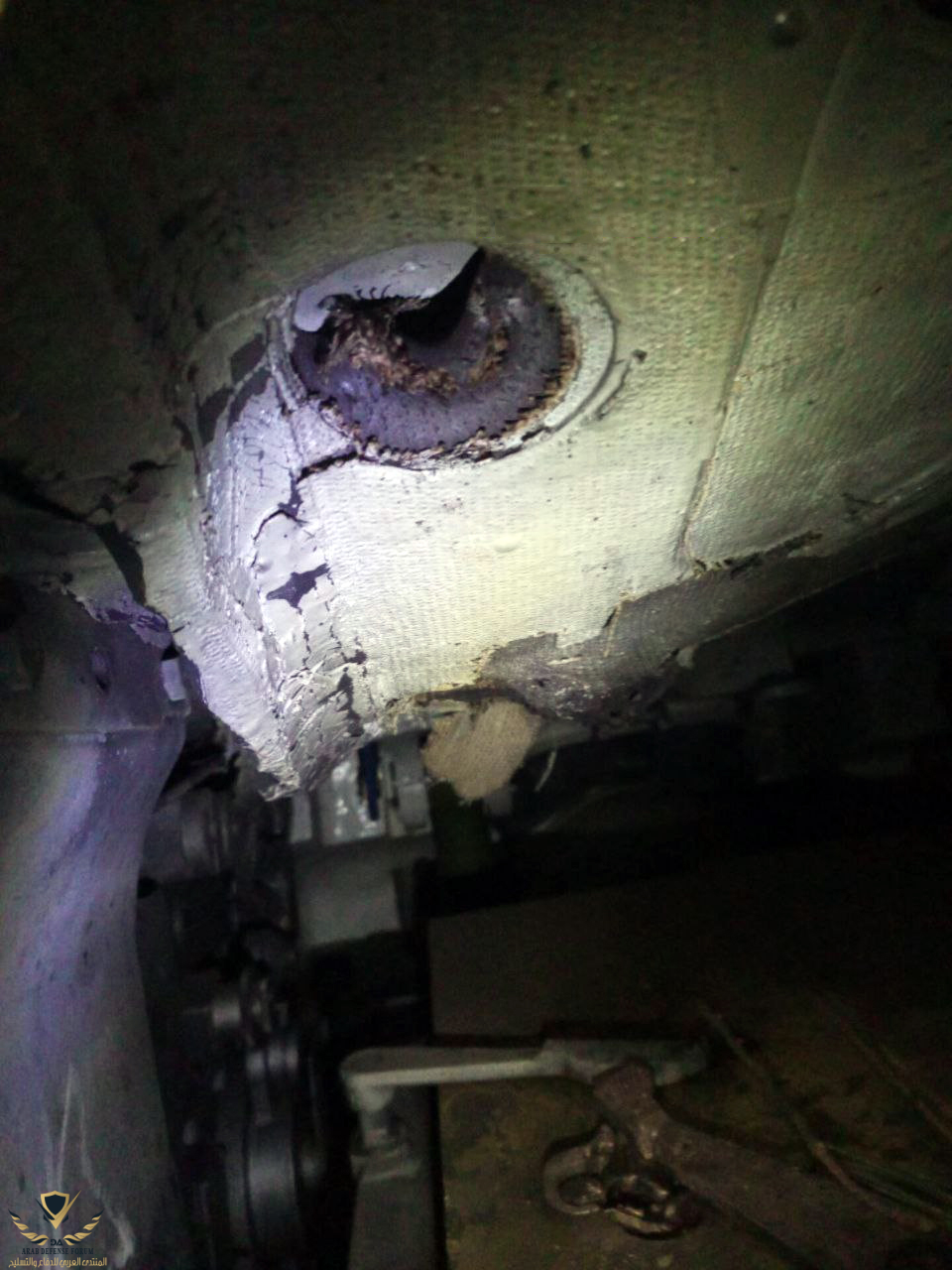

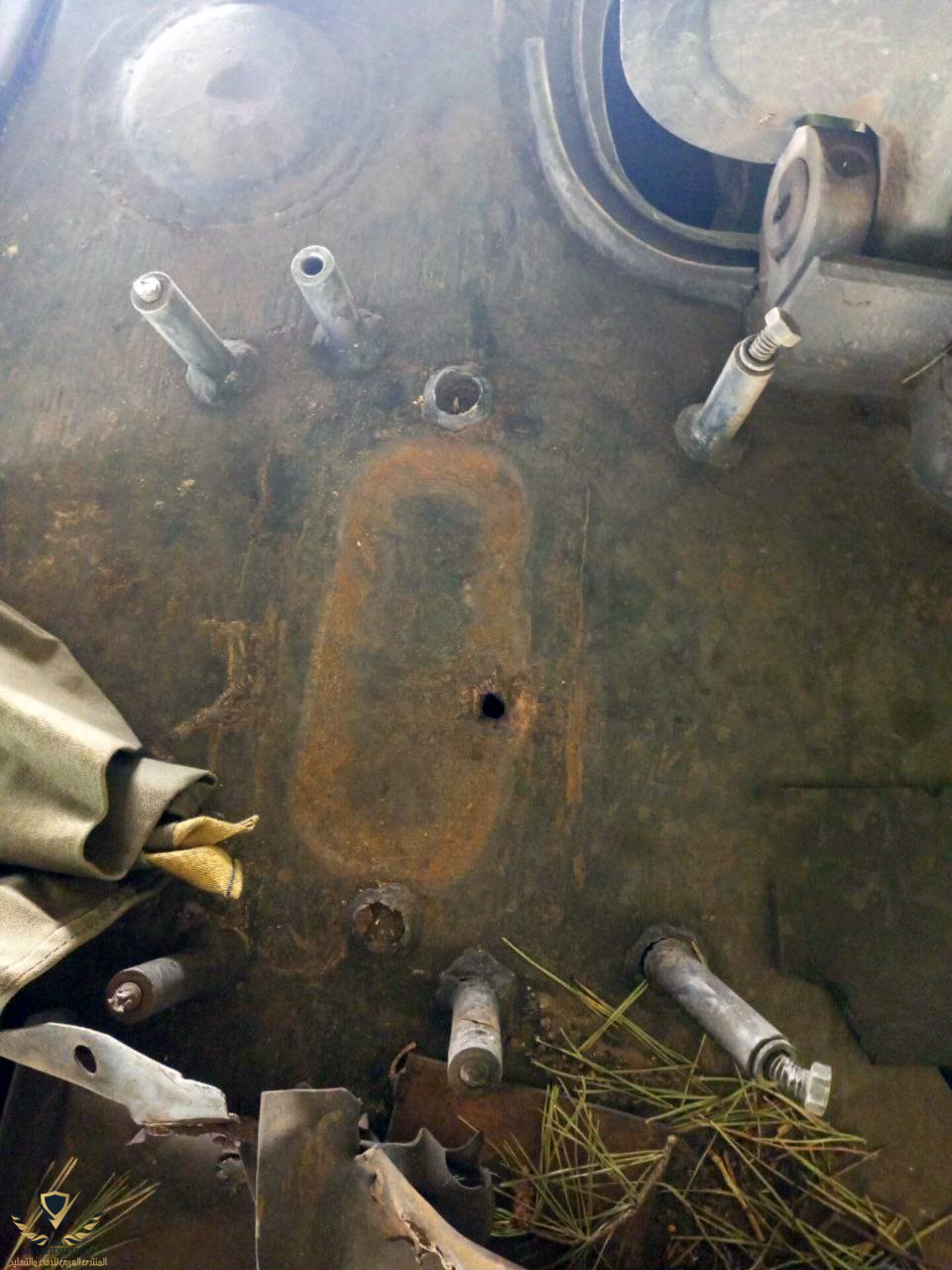

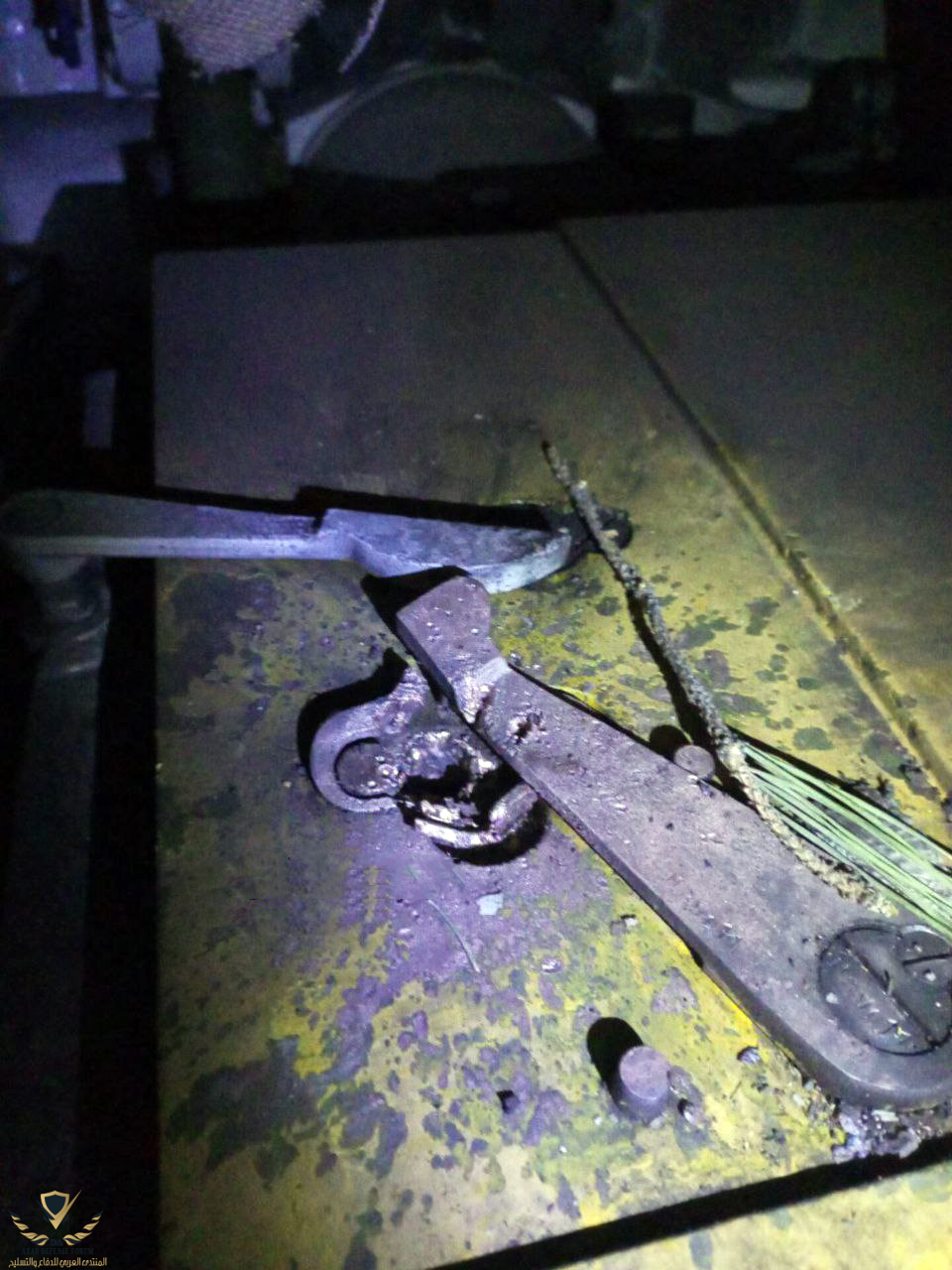

صور عرضت على الشبكة تظهر تأثير الرأس الحربي للصاروخ الأمريكي المضاد للدروع "جافلين" Jevelin عند إرتطامه بسقف دبابة روسية من نوع T-72B3. المصادر الروسية أظهرت صدمتها بقدرة الصاروخ على إختراق قرميد الدرع التفاعلي المتفجر على سقف البرج ثم ثقب صفيحة البرج وبعد ذلك ضرب النفاث لعقب مدفع الدبابة وإختراقه بشكل واضح !!!!

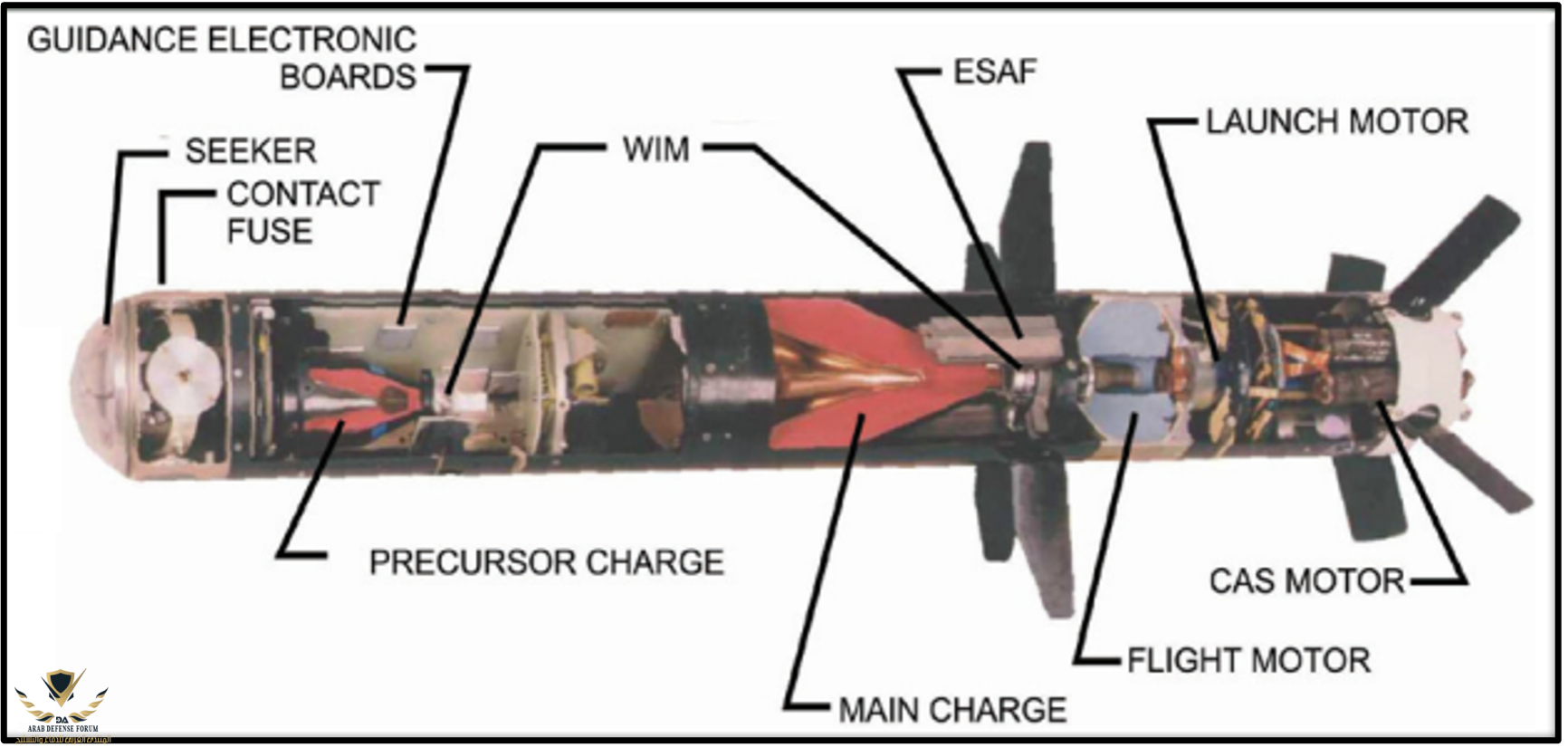

جدير بالذكر أن الصاروخ جافلين مزود برأس حربي ترادفي tandem warhead من الشحنات المشكلة، تكفل له اختراق الدروع التفاعلية المتفجرة ERA أولاً والدروع الرئيسة لاحقاً لنحو 800 ملم، حيث جرى تطوير بطانة معدنية من طبقتين لصالح مخروط الشحنة المشكلة الابتدائية من مادة molybdenum، وبطانة نحاسية لمخروط الشحنة الرئيسة، تكفل أداء مميز لعملية تشكيل النفاث والاختراق. ولحماية الشحنة الرئيسة من انفجار وموجة عصف الشحنة الابتدائية، جرى تزويد المنطقة الفاصلة بين الشحنتين بحاجز وقائي لمنع تأثيرات الصدمة. هذا الحاجز مزود بثقب في منتصفه، للسماح بمرور النفاث ومنع تشتته واستهلاك طاقته.

يطلق الصاروخ بزاوية 18 درجة، بعدها هو يستطيع في نمط الهجوم العمودي بلوغ ارتفاع 150 م، حيث يرتفع الصاروخ بحدة للأعلى climb sharply، ليطير بعدها بشكل مستقيم، ثم يغطس للأسفل مرة أخرى ليضرب هدفه بشكل قوسي نحو قمته الضعيفة (قبل ضغط زر الإطلاق، يجب تنشيط باحث الصاروخ أولاً وتحفيزه) علما أن مسافة الاشتباك الدنيا مع نمط الهجوم هذا تبلغ 150 م.

وفي نمط الهجوم المباشر ينطلق الصاروخ بارتفاع منخفض lower altitude يصل إلى 50 م، ثم ينحني ويميل في اتجاه طيرانه نحو الأسفل لينقض على هدفه بشكل مباشر في مقدمته أو مؤخرته أو الجوانب، علماً أن مسافة الاشتباك الدنيا في هذا النمط من التوجيه تبلغ 65 م... يبدو أن الروس يقفون عاجزين أمام هذا السلاح ولا يطرحون أي حلول قريبه لمواجهته !!!









مــن جديــــد.. الجافليــــن يفتــــك بالدبابــــات الروسيــــة

مشاهدة المرفق 570202

صور عرضت على الشبكة تظهر تأثير الرأس الحربي للصاروخ الأمريكي المضاد للدروع "جافلين" Jevelin عند إرتطامه بسقف دبابة روسية من نوع T-72B3. المصادر الروسية أظهرت صدمتها بقدرة الصاروخ على إختراق قرميد الدرع التفاعلي المتفجر على سقف البرج ثم ثقب صفيحة البرج وبعد ذلك ضرب النفاث لعقب مدفع الدبابة وإختراقه بشكل واضح !!!!

جدير بالذكر أن الصاروخ جافلين مزود برأس حربي ترادفي tandem warhead من الشحنات المشكلة، تكفل له اختراق الدروع التفاعلية المتفجرة ERA أولاً والدروع الرئيسة لاحقاً لنحو 800 ملم، حيث جرى تطوير بطانة معدنية من طبقتين لصالح مخروط الشحنة المشكلة الابتدائية من مادة molybdenum، وبطانة نحاسية لمخروط الشحنة الرئيسة، تكفل أداء مميز لعملية تشكيل النفاث والاختراق. ولحماية الشحنة الرئيسة من انفجار وموجة عصف الشحنة الابتدائية، جرى تزويد المنطقة الفاصلة بين الشحنتين بحاجز وقائي لمنع تأثيرات الصدمة. هذا الحاجز مزود بثقب في منتصفه، للسماح بمرور النفاث ومنع تشتته واستهلاك طاقته.

يطلق الصاروخ بزاوية 18 درجة، بعدها هو يستطيع في نمط الهجوم العمودي بلوغ ارتفاع 150 م، حيث يرتفع الصاروخ بحدة للأعلى climb sharply، ليطير بعدها بشكل مستقيم، ثم يغطس للأسفل مرة أخرى ليضرب هدفه بشكل قوسي نحو قمته الضعيفة (قبل ضغط زر الإطلاق، يجب تنشيط باحث الصاروخ أولاً وتحفيزه) علما أن مسافة الاشتباك الدنيا مع نمط الهجوم هذا تبلغ 150 م.

وفي نمط الهجوم المباشر ينطلق الصاروخ بارتفاع منخفض lower altitude يصل إلى 50 م، ثم ينحني ويميل في اتجاه طيرانه نحو الأسفل لينقض على هدفه بشكل مباشر في مقدمته أو مؤخرته أو الجوانب، علماً أن مسافة الاشتباك الدنيا في هذا النمط من التوجيه تبلغ 65 م... يبدو أن الروس يقفون عاجزين أمام هذا السلاح ولا يطرحون أي حلول قريبه لمواجهته !!!



الحرب الاوكرانيه اثبتت كفائة الجافلين سؤالي ماهو سبب عزوف دول الخليج عن شراء هذا الصاروخ بأعداد كبيره والاتجاه للتاو او المضادات الأخرى هل هناك اسباب فنيه ام ماديه نظرا لتكلفته العاليه

الحرب الاوكرانيه اثبتت كفائة الجافلين سؤالي ماهو سبب عزوف دول الخليج عن شراء هذا الصاروخ بأعداد كبيره والاتجاه للتاو او المضادات الأخرى هل هناك اسباب فنيه ام ماديه نظرا لتكلفته العاليه

السعودية اشترت الجافلين في حرب اليمن لكن الأمريكان منعوه بسبب حقوق الإنسان و بسبب السعر فتوجهنا إلى اخو الجافلين الراي بولت الكوري (AT-1K Raybolt) بنفس المواصفات و بسعر اقل وبدون مشكلات حقوق الإنسان

ارجع لموضوع قناص سعودي من نوع اخر ! لتتعرف اكثر على الراي بولت

صاروخ لا غبار عليه اثبت فعاليته وفي أشد الظروف فكان عوناً وبديلاً لاخيه الميلان في العراق ...... وفي الحرب الاوكرانية

الحرب الاوكرانيه اثبتت كفائة الجافلين سؤالي ماهو سبب عزوف دول الخليج عن شراء هذا الصاروخ بأعداد كبيره والاتجاه للتاو او المضادات الأخرى هل هناك اسباب فنيه ام ماديه نظرا لتكلفته العاليه

اتوقع الامر مادي فقط خصوصا بوجود بدائل كا الراي بولت الكوري الي نستعمله بكثره

الجافلين على خبري موجود عندنا لاكن ليس باعداد كثيرة

الميلان لم يستخدم لا في العراق ولا في سوريا !! ربما في بداية الثورة وبأعداد قليلة، لكن حضوره كان محدود ولم تتطرق له المصادر !!

الحرب الاوكرانيه اثبتت كفائة الجافلين سؤالي ماهو سبب عزوف دول الخليج عن شراء هذا الصاروخ بأعداد كبيره والاتجاه للتاو او المضادات الأخرى هل هناك اسباب فنيه ام ماديه نظرا لتكلفته العاليه
لا يريدون بيعه لهم حتى لا يتسرب لمجموعات اخرى

يلقبون الدبابات الروسية بملكة الابراج الطائرة لانها تطير عندما تنفجر الذخيرة
طيب مالها الليوبارد برجها يطير قبل الدخول حتى في اي عمليات قتالية ؟ ودون نيران العدو هههههه

570324


هذا مع الأكراد لمحاربة داعش وأيضا كان أستخدامه محدود !!! الصراع الوحيد الذي شهد أستخدام موسع للميلان كان حرب فوكلاند بداية ثمانينات القرن الماضي. هو أيضا أستخدم في بعض نزاعات أفريقيا لكن لم يكن له أنتشار واسع في جميع الأحوال.

يلقبون الدبابات الروسية بملكة الابراج الطائرة لانها تطير عندما تنفجر الذخيرة
طيب مالها الليوبارد برجها يطير قبل الدخول حتى في اي عمليات قتالية ؟ ودون نيران العدو هههههه

570324

ليست صورة حقيقية بل مركبة
😏

الكلام هذا على أساس أن الجافلين لو أصاب الأبرامز والليوبارد او التشالنجر
مش حيأثر فيهم ، قليلا من المنطق بارك الله فيك

يلقبون الدبابات الروسية بملكة الابراج الطائرة لانها تطير عندما تنفجر الذخيرة
طيب مالها الليوبارد برجها يطير قبل الدخول حتى في اي عمليات قتالية ؟ ودون نيران العدو هههههه

570324
دعك من الكذب، هذه حادثة تصادم بين دبابتين، خلع البرج من مكانه وكسرت حلقة الـ Horizontal Drive
