منظومة الدفاع الجوي HQ-7

[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

منــــظـــــومة HQ-7

تسمية الناتو CSA-4 ، المسمي التصديري FM-80
المنظومة من تصميم و انتاج شركة الصين لعلوم و صناعة الطيران (CASIC) .
و هي عبارة عن منظومة دفاع جوي قصيرة المدي متنقلة .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

النـــــــســــــــخ و المــــــــتــــــــغـــــــيـــــــرات

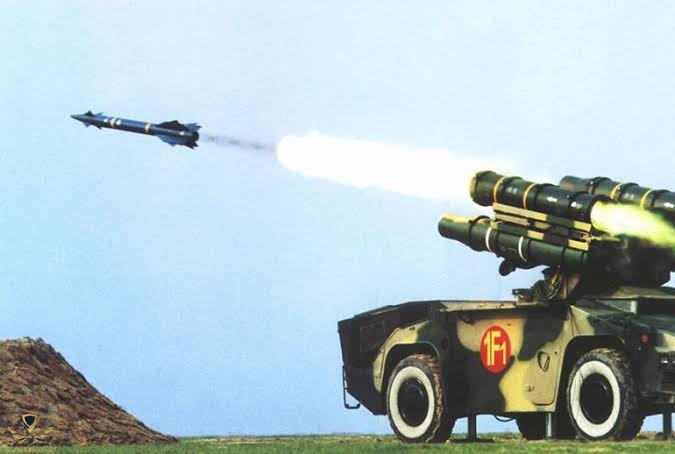

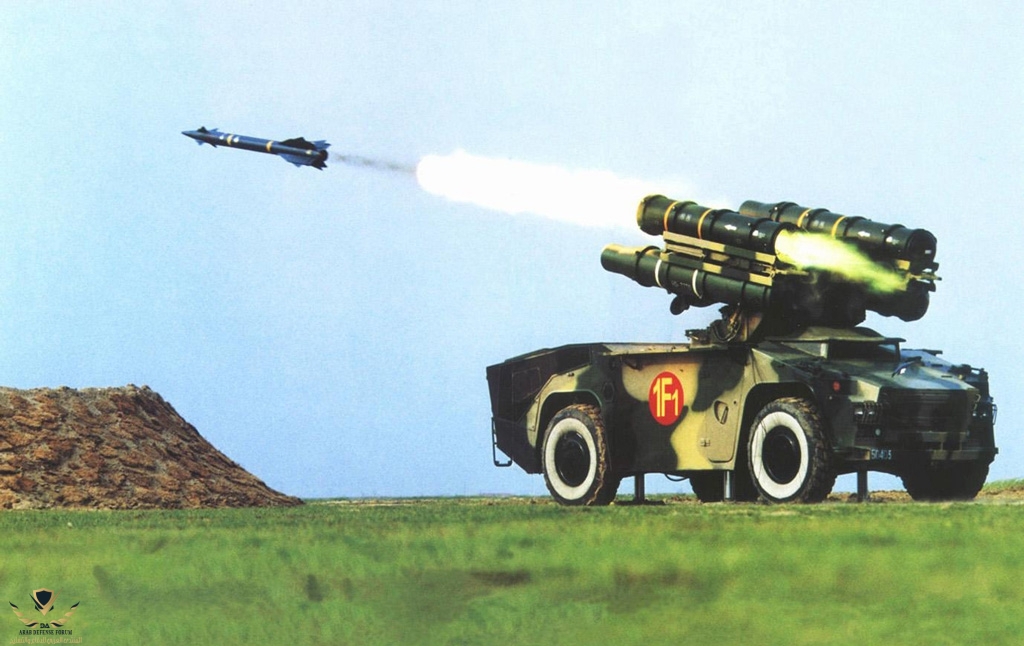

1- HQ-7A / FM-80

بمدي يتراوح بين 0,7 الي 12 كيلو متر ، و برادار بحث J-Band قادر علي كشف 30 هدف و تتبع 12 منها في مدي 17 كيلو متر .

مواصفات الصاروخ :
الطول 3 متر
القطر 55 سنتيمتر
وزن الصاروخ 84.5 كيلو جرام
وزن الرأس الحربي 15 كيلو جرام
نوع الرأس شديدة الانفجار - متشظية
المدي 12 كيلو متر ، و الارتفاع 5.5 كيلو متر

مواصفات محرك المركبة
المحرك يعمل بالديزل و البنزين ، اقصي سرعة 80 كيلو متر / ساعة ، اقصي مدي عملياتي 600 كيلو متر .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

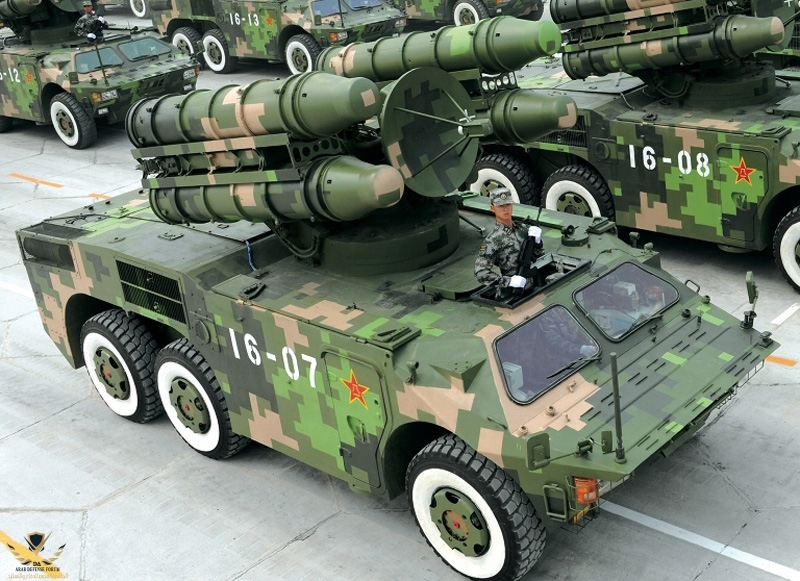

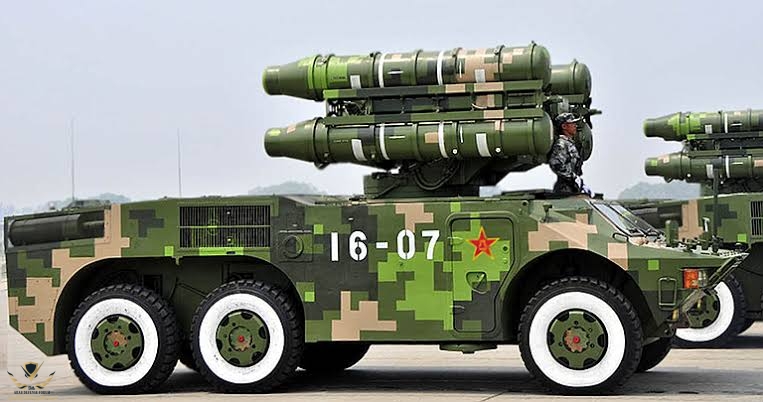

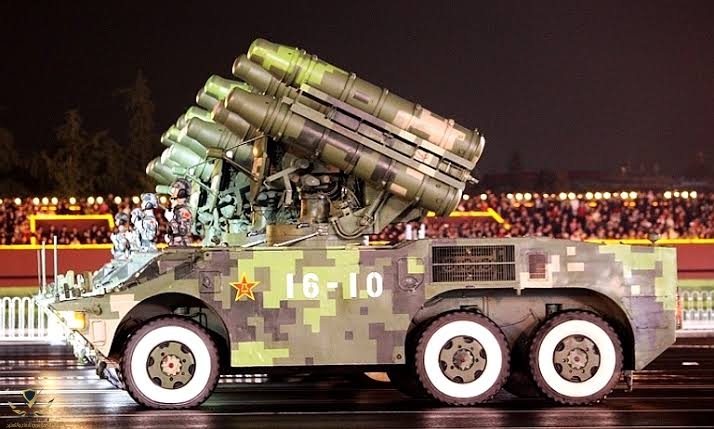

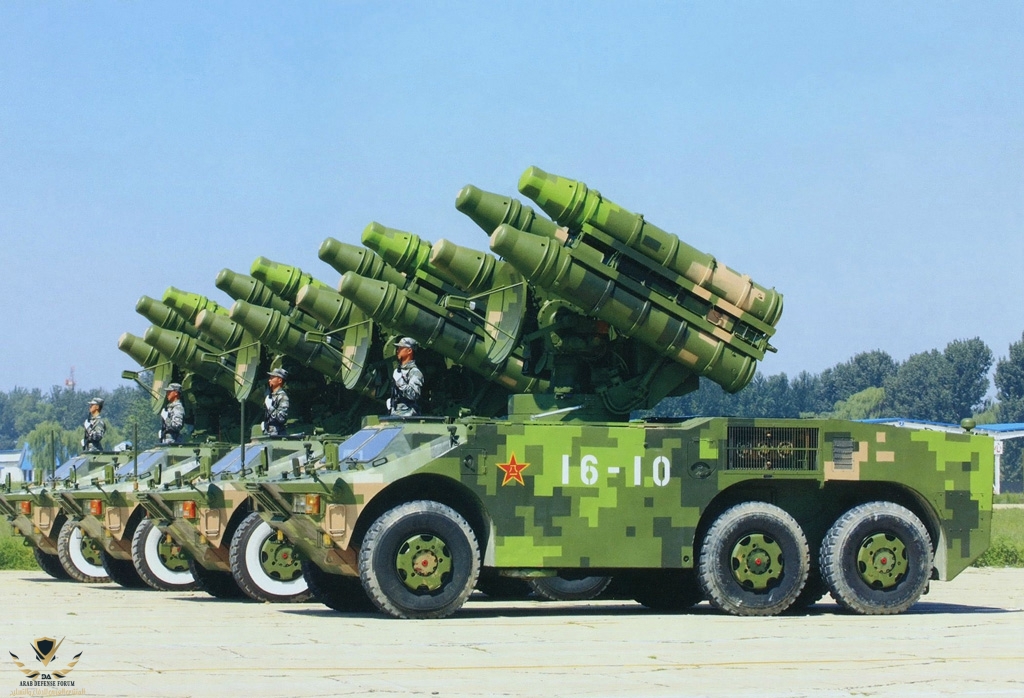

2- HQ-7B / FM-90

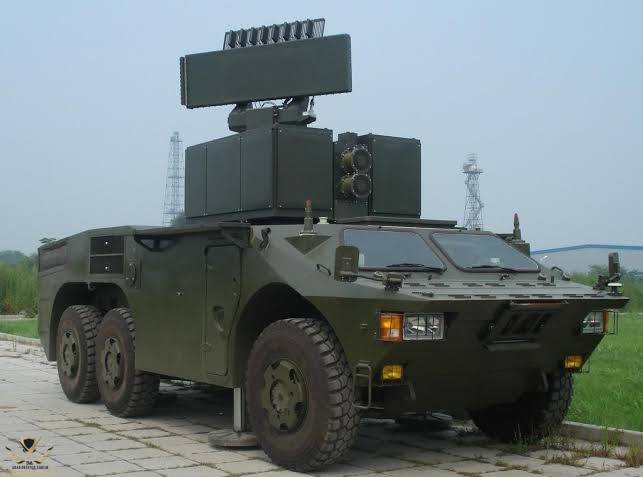

بمدي يتراوح بين 0,7 الي 15 كيلو متر ، و بردار ايسا نشط S-Band ، قادر علي كشف 48 هدف و تتبع 24 منها في مدي 20 كيلو متر .

مواصفات الصاروخ :
الطول 3 متر
القطر 55 سنتيمتر
وزن الصاروخ 84.5 كيلو جرام
وزن الرأس الحربي 15 كيلو جرام
نوع الرأس شديدة الانفجار - متشظية
اقصي مدي 15 كيلو متر ، اقصي ارتفاع 6 كيلو متر

مواصفات محرك المركبة
يعمل بالديزل ، اقصي سرعة 90 كيلو متر / الساعة ، اقصي مدي عملياتي 600 كيلو متر .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

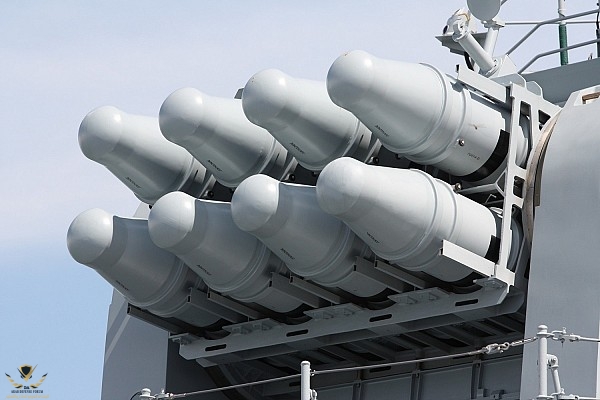

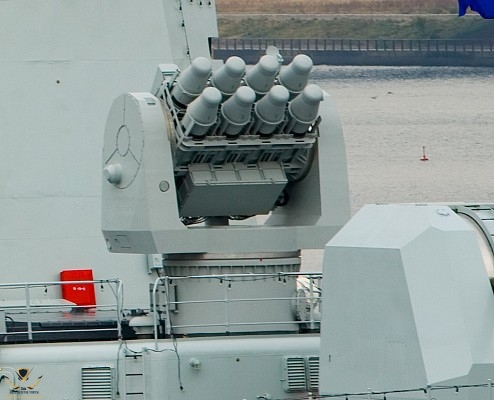

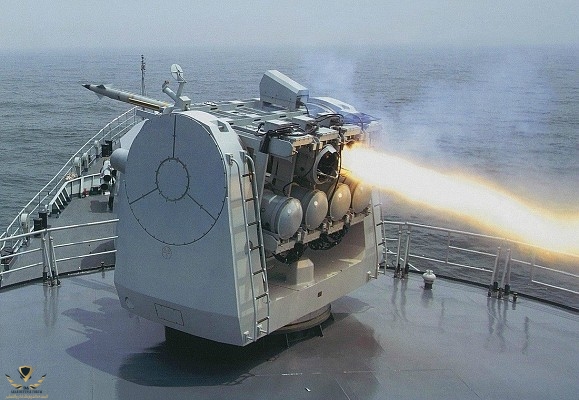

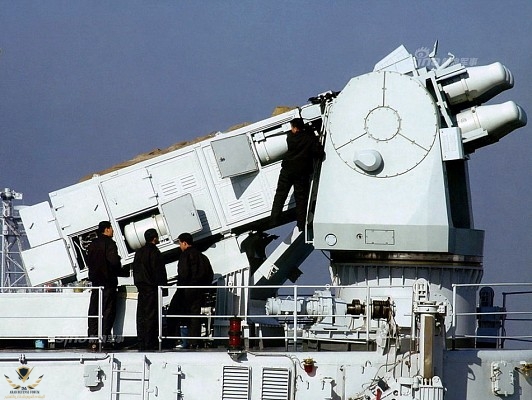

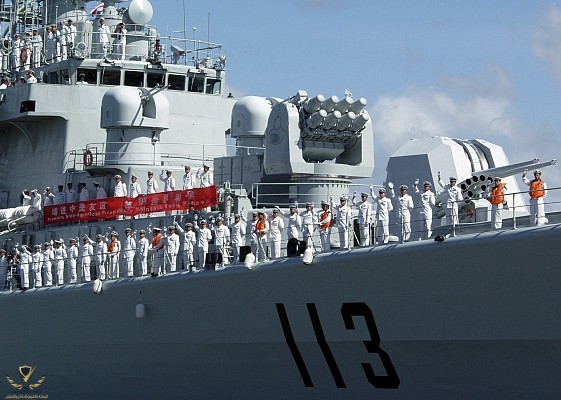

3- HHQ-7 / FM-90 N

نسخة بحرية
التطوير A مدي من 0.7 الي 12 كيلومتر
التطوير B مدي من 0.7 الي 15 كيلومتر

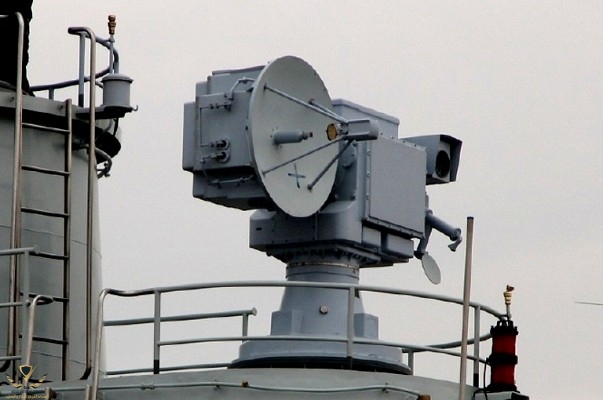

تستخدم HHQ-7 ردار مكافحة الحرائق Type-345 لاضاءة اهدافها ، الردار منفصل و غير مدمج مع المنظومة .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

• تستطيع المنظومة التصدي للطائرات التي تحلق علي ارتفاعات منخفضة و صواريخ الكروز و صواريخ الجو ارض و الصواريخ المضادة للاشعاع .

​

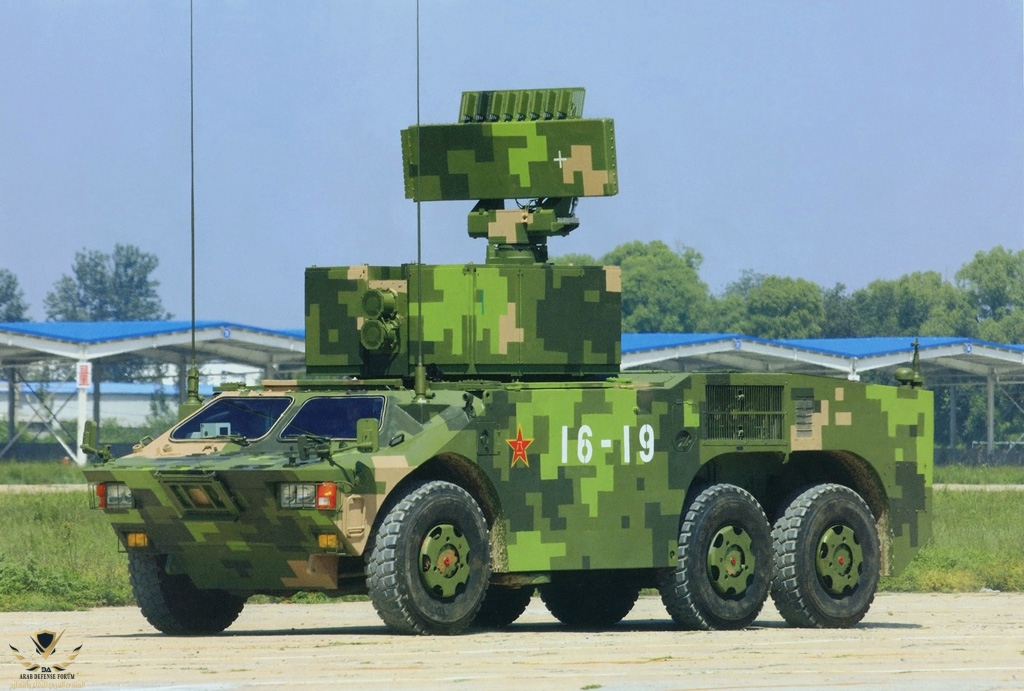

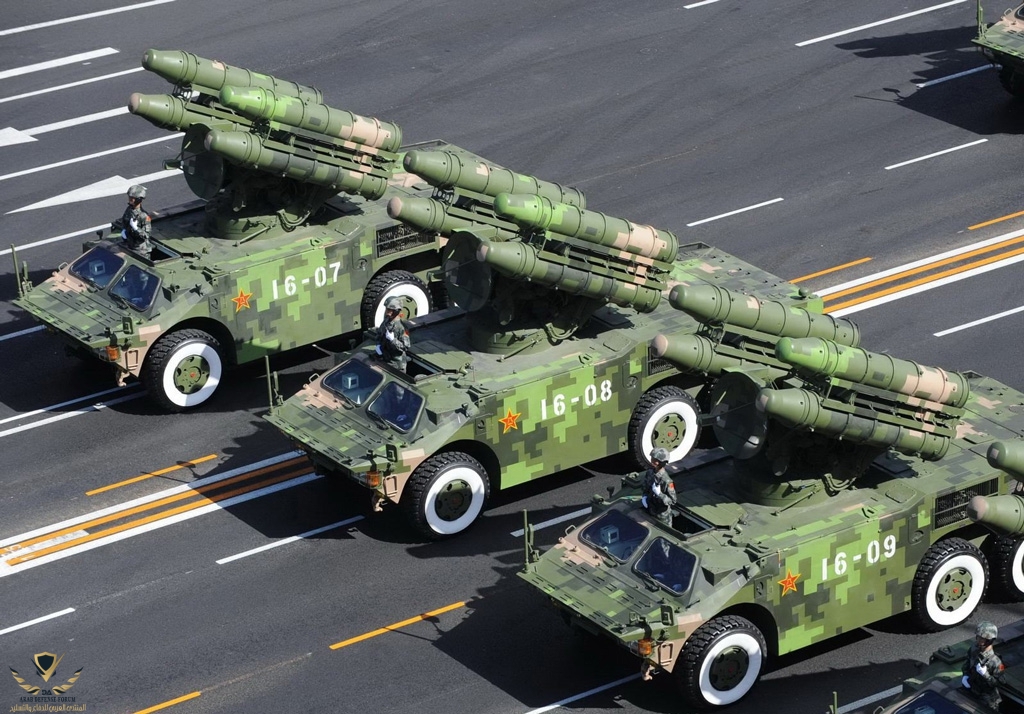

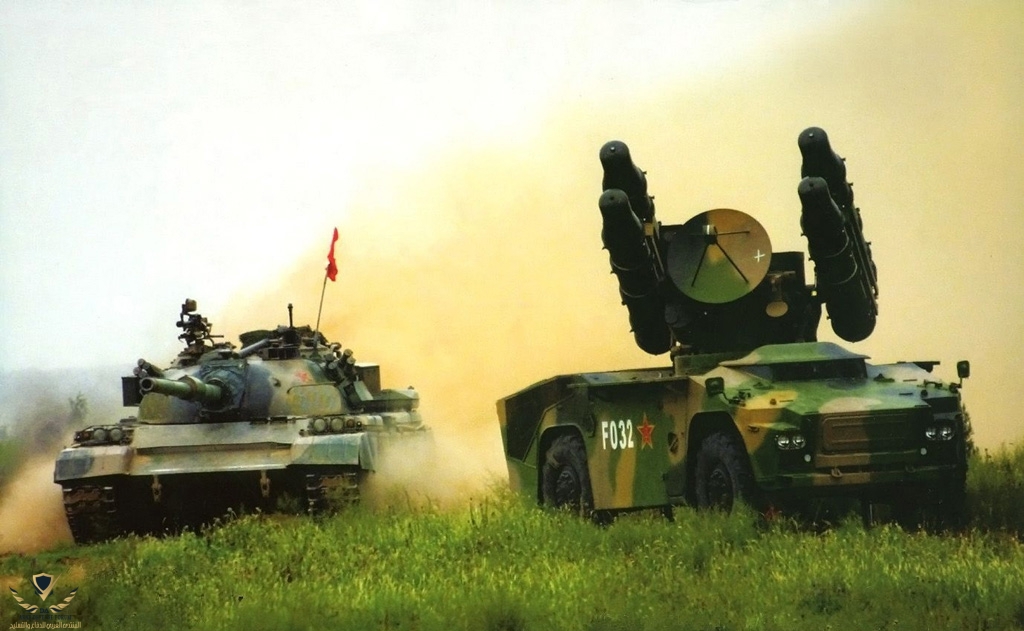

• تتكون البطارية الواحدة من مركبة رادار للكشف و التتبع و 3 مركبات اخري كل مركبة مزوده ب 4 صواريخ ( المتغير البحري المنظومة تحمل 8 صواريخ ) .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

نـــــــظــــــــره تــــــــاريـــــــخـــــــيـــــــة

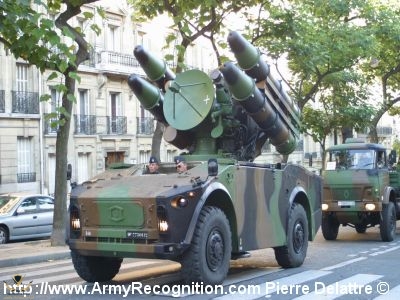

• في عام 1967 بدأ تومسون هيوستن وروكويل إنترناشيونال في فرنسا التطوير المفاهيمي لمنطومة الكروتال من اجل جنوب إفريقيا .

• في عام 1978 بدأ تومسون هيوستن الإنتاج الكمي الضخم للكروتال ، تم تصنيع 300 نظام .

• في عام 1979 استورد جيش التحرير الشعبى الصينى أربعة أنظمة كروتال من فرنسا و بدأ في عمل هندسة عكسية للمنظومة .

• في عام 1983 بدأت CASIC اختبار المنظومة المستنسخة .

• في عام 1986 نجحت CASIC في ادخال HQ-7 الانتاج الكمي .

• في عام 1989 كشفت الصين عن النسخة التصديرية من HQ-7 تحت مسمي FM-80 .
في عام 1998 كشفت CASIC عن الاصدار المحسن HQ-7 A .

• في عام 1999 إيران تكشف النقاب عن شهاب ثاقب ، وهو نسخة من الاصدار الصيني HQ-7 A تم تطويره بالاشتراك مع CASIC .

• في عام 2009 قام جيش التحرير بنشر المتغير HQ-7 B علي نطاق واسع .
مايو 2015 تعاقدت باكستان علي بطاريتين من الطراز FM-90 .

• نوفمبر 2016 كشفت تركمانستان لاول مرة عن بطاريات FM-90 الصينية خلال عرض عسكري .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

استراتيجية عمل و استخدام المنظومة

تتمثل فلسفة التصميم الخاصة بالكروتال الفرنسي - الذي يعتمد عليه HQ-7 - في ملء دور منظومة الدفاع الجوي قصير المدى ومنخفض الارتفاع والمخفي بوقت رد فعل سريع . أدى تطوير الطائرات السوفيتية التي تفوق سرعتها سرعة الصوت مع أوقات عرض قصيرة للرادار إلى تحفيز التطوير الفرنسي لـ كروتال ، التي يبلغ وقت رد فعلها أقل من عشر ثوان ووقت إعادة التحميل دقيقتين . على الرغم من أن نظام HQ-7 الأصلي عفا عليه الزمن ، إلا أن بكين تستخدم اليوم HQ-7 B كمستوى قصير المدى للدفاع ضد الطائرات التي تحلق على ارتفاع منخفض الي جانب الصواريخ الباليستية التكتيكية ، في المقام الأول للدفاع الساحلي والحدودي و حماية و تأمين الأصول الصناعية و العسكرية .



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

المــــــــشـــــــغـــــــلون

الصين : HQ-7 A / HQ-7 B / HHQ-7
بنغلاديش : FM-90 / FM-90 N
الجزائر : FM-90
ايران : FM-80
باكستان : FM-90 / FM-90 N
تركمانستان : FM-90

انـــــــتــــــــهي @🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]

@المصادر

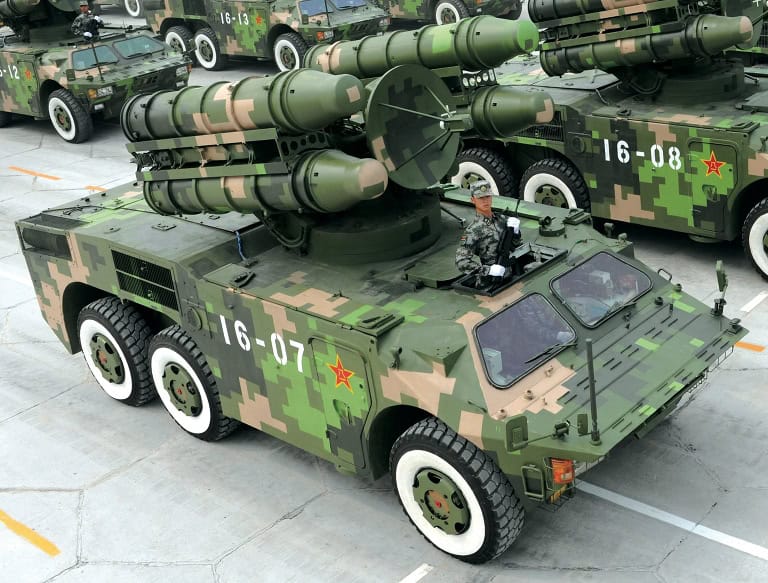

HQ-7 – Missile Defense Advocacy Alliance

missiledefenseadvocacy.org

HQ-7 Short-Range Air Defense Missile System | Military-Today.com

The HongQi 7 (HQ-7) short-range air defense missile system has been developed in China in the 1980s. It is a reverse engineered copy of the French Crotale. Sometimes it is referred as Sino Crotale.

www.military-today.com

HQ-7 - Wikipedia

en.m.wikipedia.org



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]



[🅢︎🅤︎🅗︎🅐︎🅘︎🅛︎]



[Game Theory]

اعتقد انه هندسة عكسية للكروتال الفرنسى
