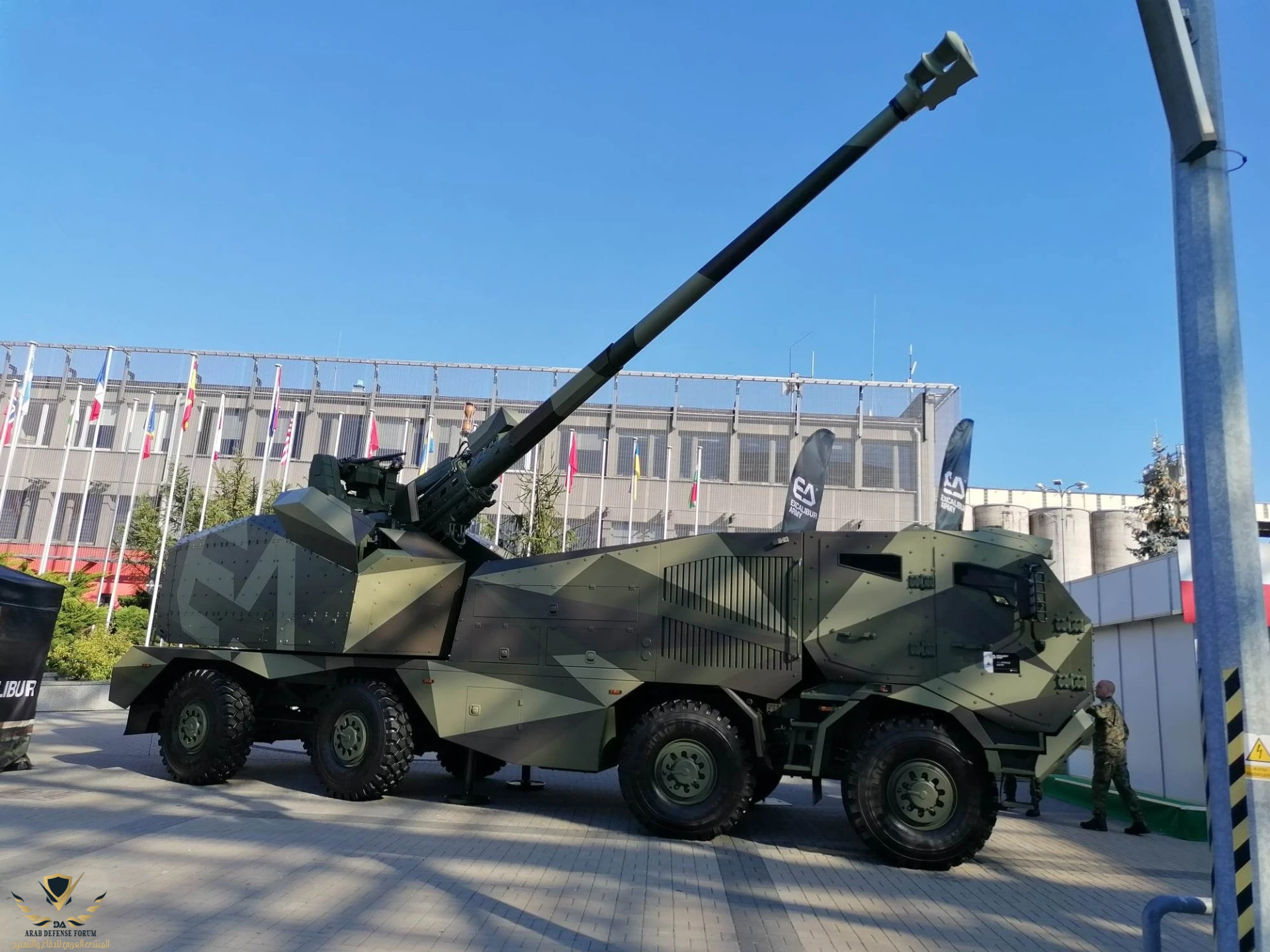

النظام هاوتزر MORANA التشيكي عيار 155 ملم / 52




MORANA عبارة عن سلاح مدفعي ذاتي الدفع عيار 155 ملم / 52 مع تحميل اتوماتيكي ، وهو مصمم لتقديم دعم سريع وفعال للمجموعات العملياتية والتكتيكية والتكتيكية للقوات البرية. كما يتيح نظام التحكم والتشخيص الفريد على متن المنظومة الأداء المستقل للمهام القتالية.





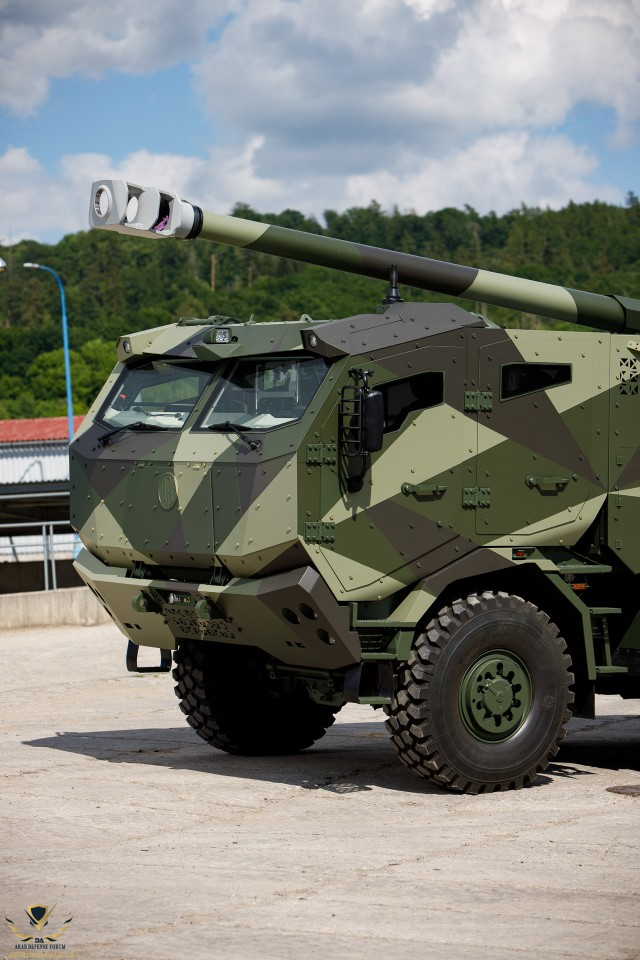

التصميم الفريد لمدافع الهاوتزر ذاتية الدفع MORANA هو مزيج من هيكل Tatra T815-7 ، الذي يحمل برج Excalibur Army يوفرحمايه للطاقم في مقصورة مقاومة للقذائف الباليستية.و يجمع بين مزايا أنظمة
(مدفعيةمحمولة على شاحنة) وأنظمة المدفعية الثقيلة مع أبراج القتال.





يوفر الهاوتزر تنقلًا عاليًا على الطرق المعبدة وفي التضاريس الصعبة ، واستقرارًا كبيرًا عند إطلاق النار ، ووزن منخفض نسبيًا ، مما يلغي الحاجة إلى نشر الوسائل اللوجستية كما في حالة أنظمة المدفعية المتعقبة ، فضلاً عن درجة عالية من حماية الطاقم ، نظام التحميل الأوتوماتيكي وتوجيه الأسلحة والتصويب وإمداد كبير من الذخيرة المنقولة.


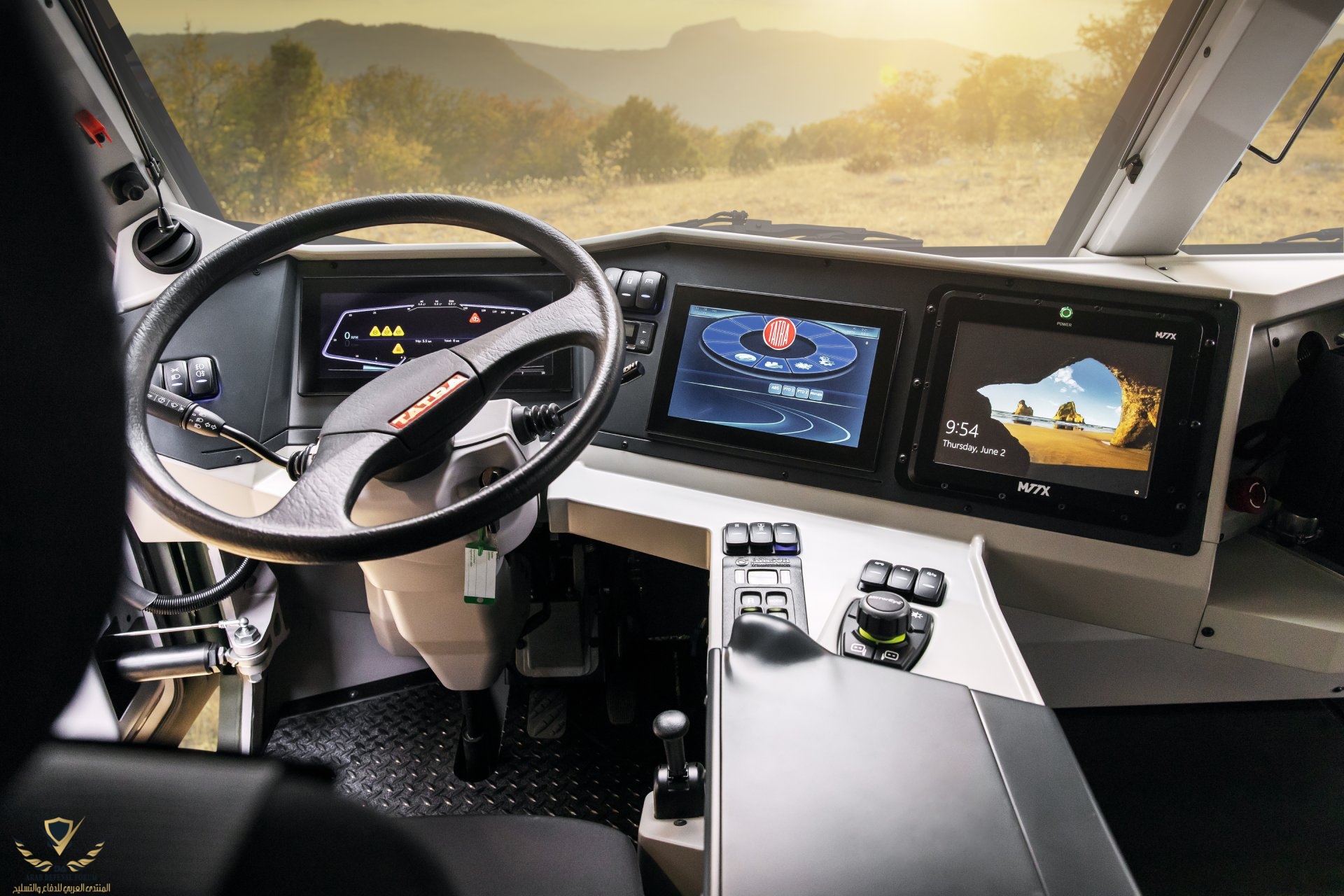

نظام التحكم والتشخيص على اللوحة

تم تجهيز مدافع الهاوتزر MORANA بنظام تحكم وتشخيص فريد على متن المنظومة ، والذي يتضمن أنظمة فرعية للتشخيص ، وملاحة بالقصور الذاتي ، وتوجيه آلي للمدفع ، وحساب مستقل لعناصر إطلاق النار وإدارة الذخيرة. يحتوي مدفع الهاوتزر على نظام توجيه آلي للبندقية ، والذي يتيح توجيهًا سريعًا وتلقائيًا بالكامل للسلاح إلى موقع إطلاق النار.





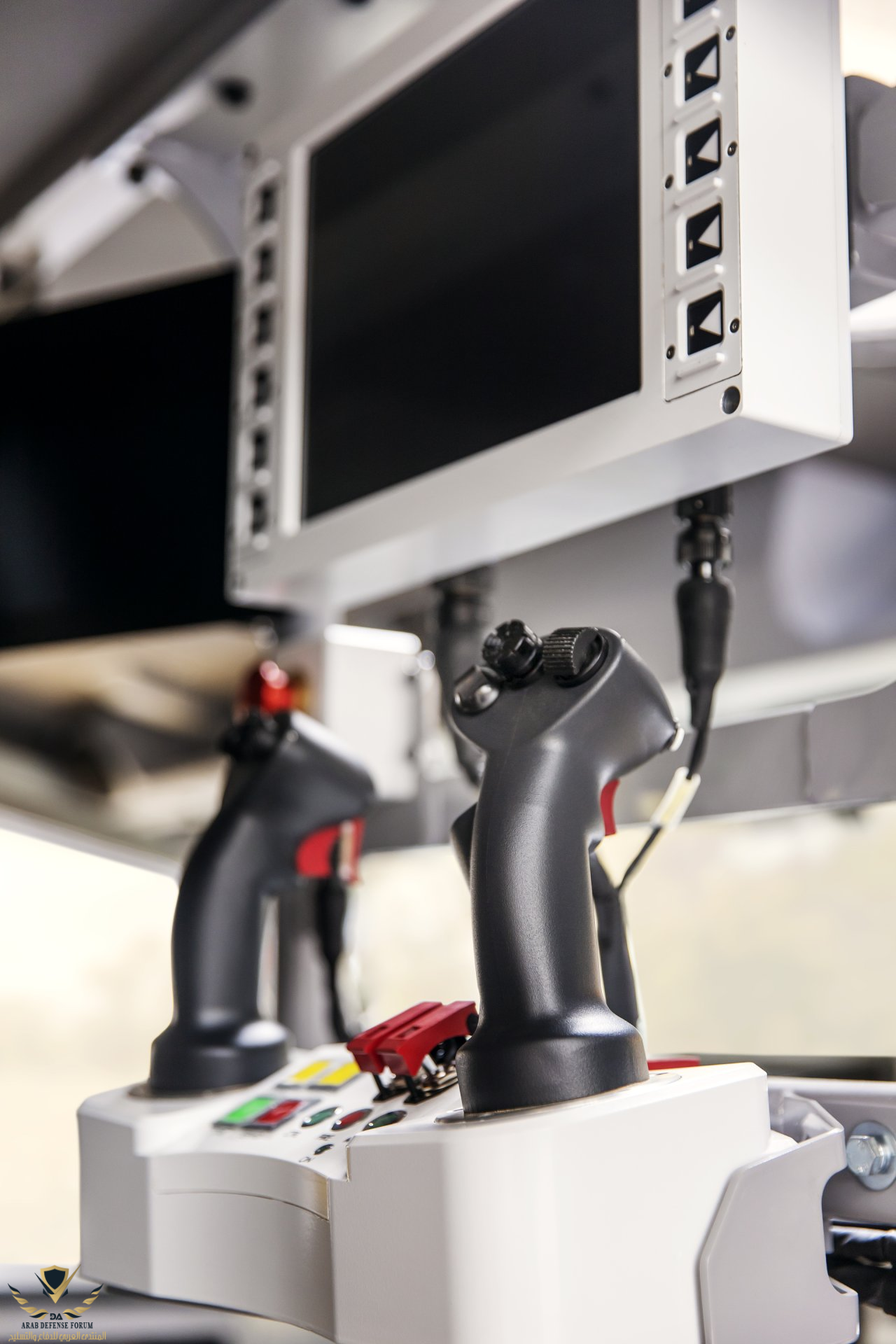

تتمثل القدرة الأساسية لنظام التحكم الموجود على متن المنظومة في إعداد مدافع الهاوتزر لإطلاق النار في غضون 40 ثانية من التوقف في موقع الإطلاق. يتم تنفيذ هذا النشاط في الوضع التلقائي دون الحاجة إلى مغادرة الكابينة ، أي. يتم التحكم في توجيه المدفع نحو الهدف وتحميل الذخيرة وإطلاق النار من محطات العمل في المقصورة.

يسجل نظام التشخيص المعلمات التشغيلية والحالة لأنظمة الأسلحة والهيكل ، بما في ذلك تقييم حالات الخطأ. يعرض نظام التشخيص هذه المعلمات والحالات على شاشات العرض في أماكن العمل الفردية في المقصورة. وفقًا للمتطلبات ، يمكن إرسال البيانات المحددة إلى مستوى أعلى لتقييم القدرة القتالية أو تخطيط الدعم اللوجستي. يتم أرشفة شروط الأعطال لأغراض صيانة الخدمة.

تسمح البنية الخاصة لنظام التحكم على متن المنظومة بدمج حل العميل لنظام التحكم في النار .




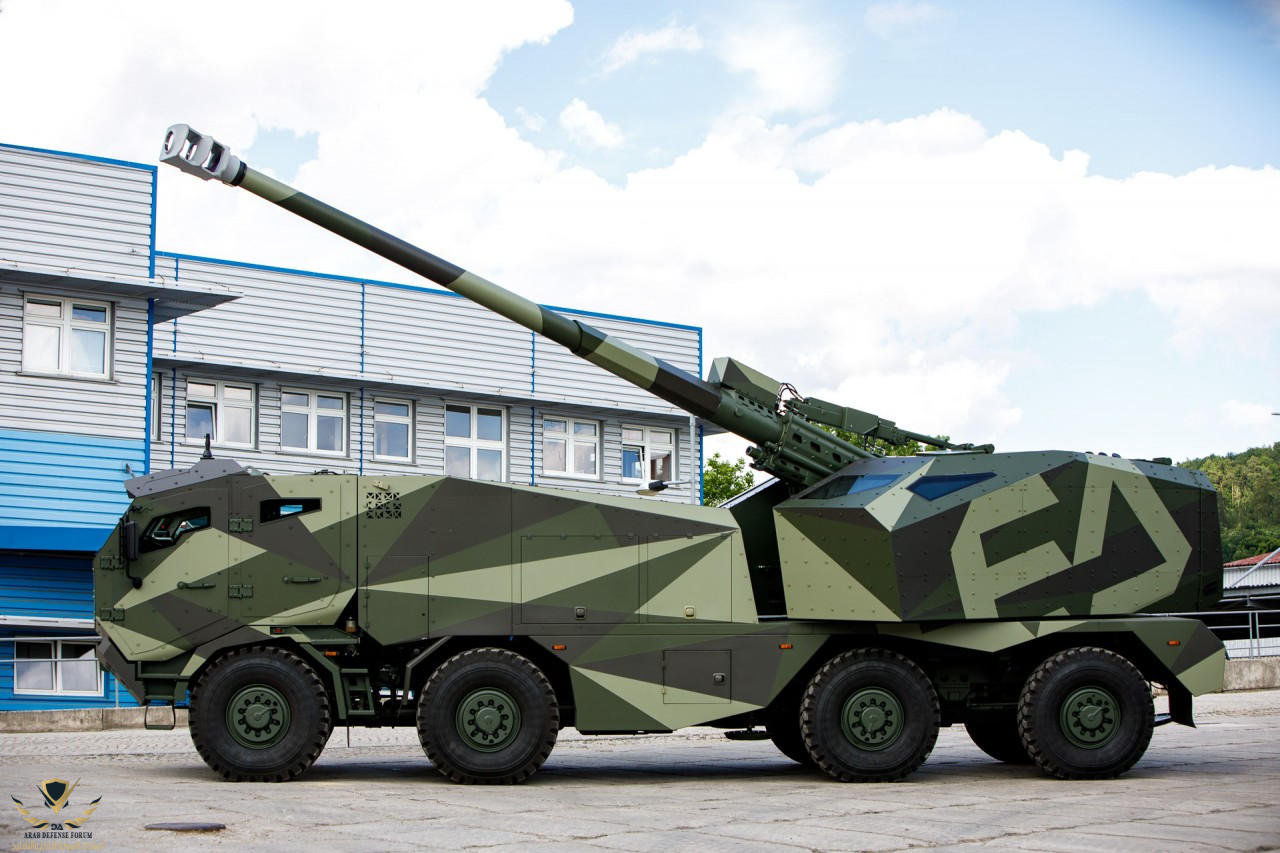

تم تجهيز مورانا بسلاح أساسي عيار 155 ملم / 52 قادر على مدى فعال يزيد عن 41 كم. يمتلك الطاقم تحت تصرفهم ما معدله 45 ذخيرة لتنفيذ المهمة القتالية. يسمح تحميل المدفع الآلي بالكامل للطاقم بإطلاق 6 جولات في الدقيقة الأولى من موقع إطلاق نار محمى .


يتم التعامل مع نظام الملاحة بالقصور الذاتي المتطور والقوي مع نظام تحديد المواقع العالمي (GPS) ، وحساب عناصر المسار الباليستي وأنظمة الكمبيوتر التشخيصية من خلال واجهة مستخدم مبسطة لإجراء سريع ودقيق. يمكن توجيه المدفع وإطلاق النار تلقائيًا أو يدويًا.







يتكون الطاقم القياسي لمدافع الهاوتزر من ثلاثة أعضاء - السائق والقائد والمشغل ، الذين لديهم أماكنهم في المقصورة. بالإضافة إلى ذلك . يمكن أن تستوعب المقصورة ما يصل إلى أربعة من أفراد الطاقم عند الحاجة ،
مع قيام العضو الرابع بمهام ووظائف خاصة مختلفة حسب طبيعة المهمة أو نشر مدافع الهاوتزر.

يتم ضمان حماية الطاقم وراحتهم من خلال مقصورة باليستية ذات ضغط زائد مع حماية المستوى 2 وفقًا لـ STANAG 4569.




في حالة حدوث أي فشل في نظام الكمبيوتر الباليستي والملاحة ، فإن Morana ، على عكس معظم الأنظمة الأخرى في السوق ، يوفر وضع استهداف يدوي للطوارئ بفضل الأجهزة البصرية الداعمة الإضافية




الطاقة المساعدة والوحدة الهيدروليكية (APHU)
تعمل وحدة APHU كمصدر رئيسي للطاقة والمصدر الهيدروليكي لنظام الأسلحة ، وتشغيل البنية الفوقية للبرج ، وكذلك ، على سبيل المثال ، أنظمة التحكم المستقلة في المناخ وتهوية المقصورة. يتم التحكم في الوحدة تلقائيًا ويتم التحكم فيها إلكترونيًا من أنظمة فائقة الجودة.






محطة الأسلحة التي يتم التحكم فيها عن بعد ، والمثبتة على الجانب الأيمن من برج المدفعية ، عادة ما تكون مسلحًه برشاش ثقيل عيار 12.7 × 99 ملم. يمكن أيضًا
تزويد المحطة برشاش ثقيل عيار 14.5 × 114 ملم .




التعديل الأخير:
النظام هاوتزر MORANA التشيكي عيار 155 ملم / 52

فقط للتوضيح، فبعض الأخوة يقرأ هذا الرقم ولا يعرف إلى ماذا يشير وهو في الحقيقة يتحدث عن طول سبطانة المدفع بعد ضربه بقطر فوهة السبطانة !!! هكذا: 155 × 52 = 8.060 متر هو طول سبطانة المدفع.. زياد طول سبطانة المدفع هي وسيلة من وسائل عدة لزيادة مدى المقذوف، فزيادة مدى مقذوف سلاح مدفعية الميدان يسير عبر ثلاث اتجاهات مختلفة، أولها نحو تجهيز بعض المقذوفات بمصدرها الخاص للدفع والذي يمكن أن يكون على هيئة محرك صاروخي داخلي صغير الحجم، لذلك هي حملت لقب المقذوف المعزز بمحرك صاروخي rocket assisted projectile. الاتجاه الثاني يتضمن العمل على تخفيض عائق الجر/الشد لقاعدة المقذوف والتي تحدث نتيجة تأثير تدفق تيار الهواء حول المقذوف. هذا التدفق يتسبب مباشرة في إنشاء منطقة أكثر انخفاضاً في الضغط lower pressure لدى مؤخرة قاعدة المقذوف مقارنة بالهواء المحيط. الاتجاه الثالث يشمل إنتاج مقذوفات مع مقاومة منخفضة نسبياً low-resistance حيث السعي لتقليل مقاومة الهواء للحد الأدنى. هذا العمل أدى إلى توفير مقذوفات أكثر طولاً ونحافة مما سبق.

رائع وتصميمه جميل اظنه افضل من السيزار الفرنسى

قيمة الشيء بإداءه وليس بمظهره !!! يجب إختباره ميدانيا وتبين قدراته الحقيقية في أصعب الظروف ليكون الحكم عليه صحيحاً !!!

قيمة الشيء بإداءه وليس بمظهره !!! يجب إختباره ميدانيا وتبين قدراته الحقيقية في أصعب الظروف ليكون الحكم عليه صحيحاً !!!
اتفق معك لكن التشيك ايضا دولة صناعية لها تاريخ صناعى ... ما هى تجارب مدفع سيزار الفرنسى ؟

فقط للتوضيح، فبعض الأخوة يقرأ هذا الرقم ولا يعرف إلى ماذا يشير وهو في الحقيقة يتحدث عن طول سبطانة المدفع بعد ضربه بقطر فوهة السبطانة !!! هكذا: 155 × 52 = 8.060 متر هو طول سبطانة المدفع.. زياد طول سبطانة المدفع هي وسيلة من وسائل عدة لزيادة مدى المقذوف، فزيادة مدى مقذوف سلاح مدفعية الميدان يسير عبر ثلاث اتجاهات مختلفة، أولها نحو تجهيز بعض المقذوفات بمصدرها الخاص للدفع والذي يمكن أن يكون على هيئة محرك صاروخي داخلي صغير الحجم، لذلك هي حملت لقب المقذوف المعزز بمحرك صاروخي rocket assisted projectile. الاتجاه الثاني يتضمن العمل على تخفيض عائق الجر/الشد لقاعدة المقذوف والتي تحدث نتيجة تأثير تدفق تيار الهواء حول المقذوف. هذا التدفق يتسبب مباشرة في إنشاء منطقة أكثر انخفاضاً في الضغط lower pressure لدى مؤخرة قاعدة المقذوف مقارنة بالهواء المحيط. الاتجاه الثالث يشمل إنتاج مقذوفات مع مقاومة منخفضة نسبياً low-resistance حيث السعي لتقليل مقاومة الهواء للحد الأدنى. هذا العمل أدى إلى توفير مقذوفات أكثر طولاً ونحافة مما سبق.

طورت شركة Poongsan الكورية الجنوبية مجموعة جديدة من الذخيرة ( المجنحة )
127 ملم للمدافع البحرية

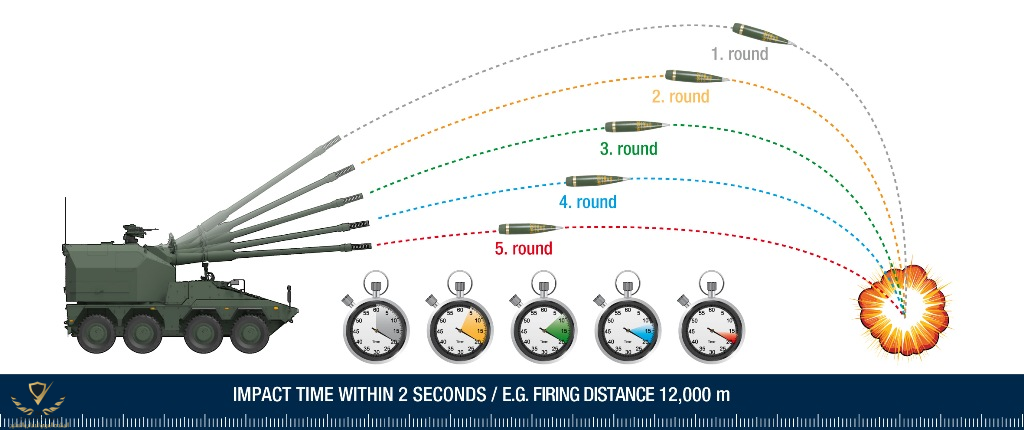

مدافع الميدان الحديثة والقوسية منها على وجه التحديد، تستخدم تكتيك رمي مطور يدعى "الارتطام المتزامن للقذائف المتعددة" MRSI (Multiple Rounds Simultaneous Impact) ظهر لتجاوز سابقه، خصوصاً مع ظهور المدفعية الحديثة الموجهة والمسيطر عليها بالحاسوب computer-controlled، والقادرة على إطلاق أكثر من رشقة واحدة على الهدف بحيث تصل جميع القذائف بشكل آني ومتوافق على موضع الهدف.

هذه النتيجة أمكن تحقيقها نتيجة توافر أكثر من مسار طيران للقذائف إلى أي هدف معطى وممنوح. على سبيل المثال، مسار دون 45 درجة من المستوى الأفقي ومسارات أخرى أعلى من ذلك، ومع تغيير وتنويع مقادير شحنات الدافع لكل قذيفة، فإننا بذلك سنحصل على مسارات متعددة multiple trajectories.

ولأن المسارات الأعلى تتسبب في حدوث تقوس أعظم للقذائف وهي في الجو، فإنهم يستغرقون وقت أطول للوصول إلى الهدف. ولذلك هذه القذائف لو أطلقت بهذه المسارات خلال الرشقات الأولى (بالبدء مع القذيفة ذات شحنة الدافع الأكبر) ثم بعد ذلك مع الوقفة التصحيحية السريعة correct pause، المزيد من الرشقات ستكون مطلقة على المسارات الأدنى، حيث القذائف (في المسارات الأعلى والأدنى) ستصل جميعها إلى منطقة الهدف في نفس الوقت. هذه الطريقة مفيدة ونافعة، لأن المزيد من القذائف يمكن أن تهبط على الهدف دون تحذير أو إنذار مسبق.

مع أسلوب الرشقات التقليدية traditional volleys على طول نفس المسار، أي شخص في منطقة الهدف سيكون لديه فترة زمنية محددة ومضمونة للهرب أو الاختباء بين الرشقات. بالإضافة إلى ذلك، إذا كانت المدافع في أكثر من موقع واحد تطلق النار على هدف واحد مع مراعاة عامل التوقيت الحذر والمتأني careful timing، فإنه يمكن تدبير هبوط جميع قذائف هذه المدافع في نفس الوقت ولنفس السبب.

نتمنى أن يكون تصنيعه في المغرب بعد الإتفاقية الأخيرة

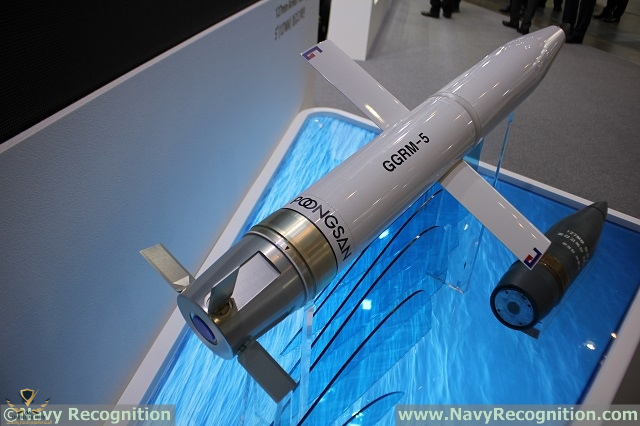

طورت شركة Poongsan الكورية الجنوبية مجموعة جديدة من الذخيرة ( المجنحة )
127 ملم للمدافع البحرية

مشاهدة المرفق 563776

نعم، فبالإضافة لما ذكر من وسائل لزيادة مدى المقذوف، المدى الطويل يمكن إنجازه أيضاً من خلال زعانف انزلاق مطوية (النمط الإنزلاقي glide mode) وهذه تسمح للقذيفة بالانزلاق بشكل قوسي من الأعلى نحو الهدف !! وفي هذا النمط يكون هناك مرحلتين للطيران، مرحلة بالستية وأخرى إنزلاقية، المرحلة البالستية تتبع نفس أسلوب الطيران عند الإطلاق، ولكن بعد وصول القذيفة إلى غطاء الغيوم، فإنها تلجأ للمرحلة الإنزلاقية، حيث توجه القذيفة نحو موقع تواجد الهدف.

Specifications
Caliber – 155 mm
Barrel length – 52 calibers
Ammunition – 40 shells/40 charges
Maximum range – 41 km
Shooting rate – 6 shots per minute
Charging of shells and charges – fully automatic
Crew – 3-4 people
Chassis – modified TATRA 8×8​


هناك مدفع آخر ... مدفع هاوتزر DITA عيار 155 ملم SP التشيكي في معرض صناعة الدفاع الدولي 2021.





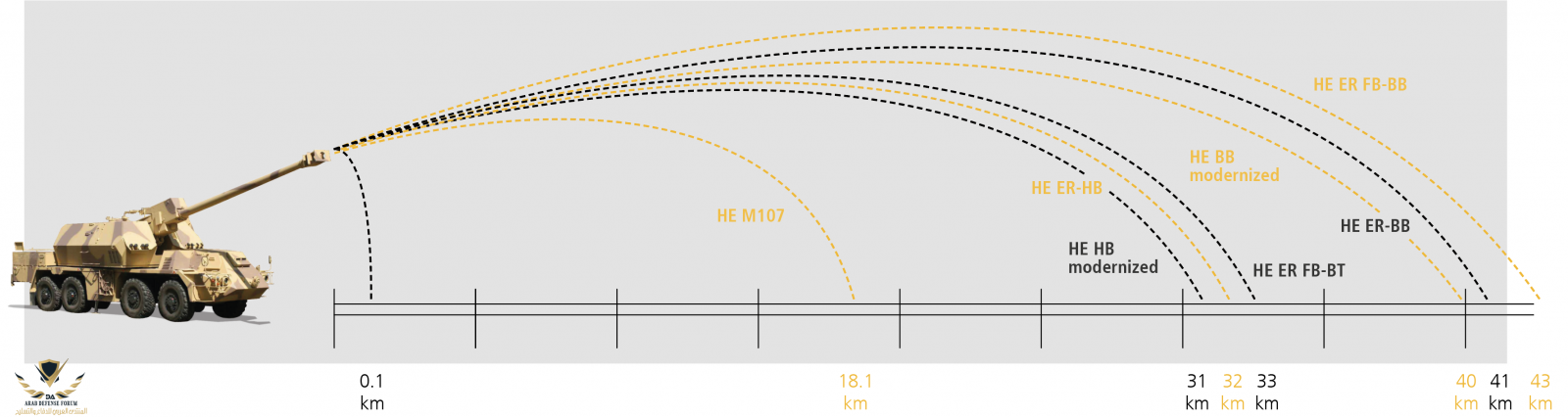

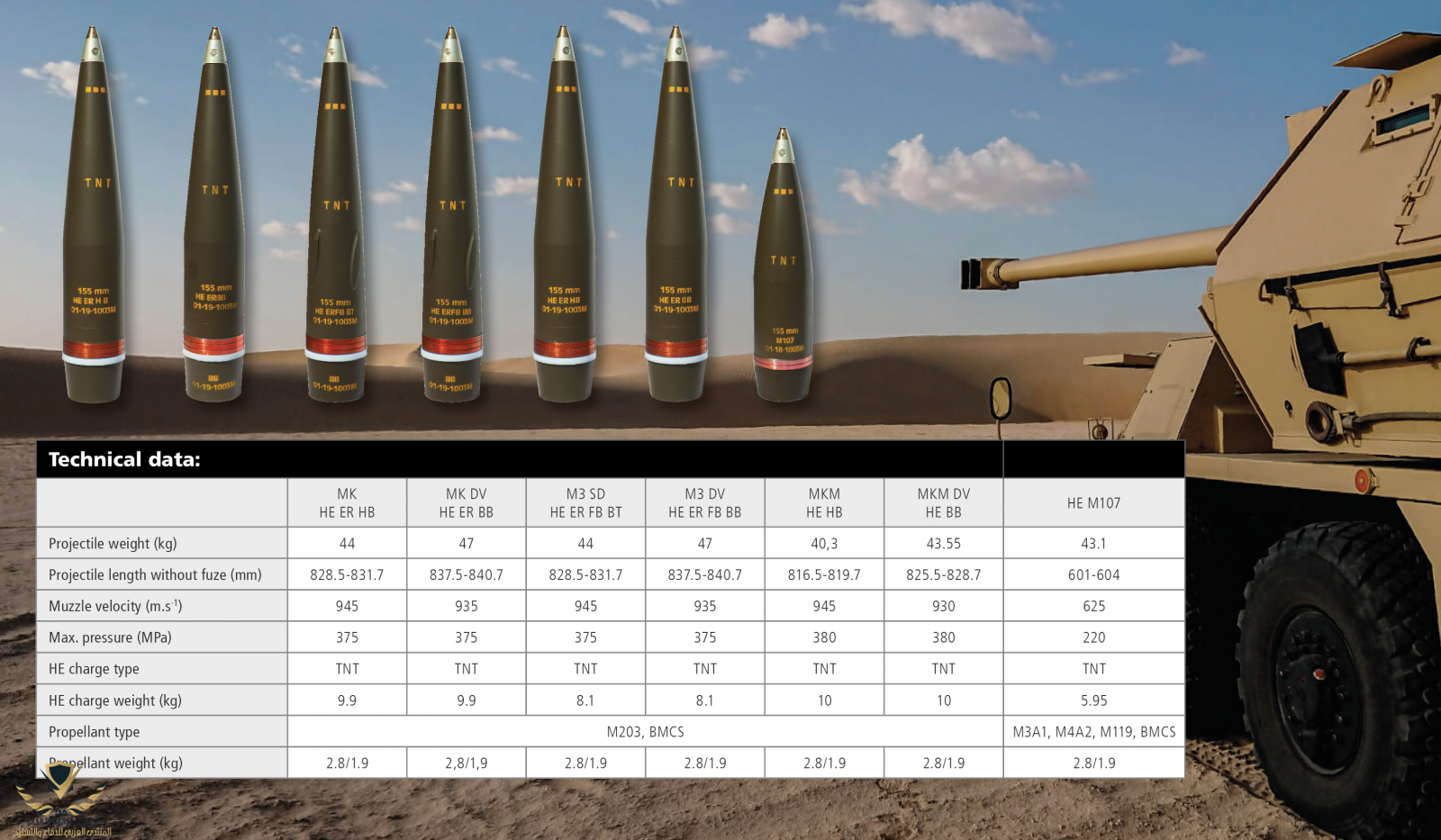

ذخيرة مدفعية عيار 155 ملم من مجموعة MSM GROUP هي منتج يمكن استخدامه في العديد من أنظمة الأسلحة ومدافع الهاوتزر عيار 155 ملم المستخدمة حاليًا في جميع أنحاء العالم.
تم اختبار ذخيرتنا ، على سبيل المثال ، في أنظمة أسلحة عيار 155 ملم مثل ZUZANA و ZUZANA 2 و NORA B-52 و G5 / G6 و M109 و M198 و FH-70 و KRAB و KH-179 وغيرها الكثير.











النظام هاوتزر MORANA التشيكي عيار 155 ملم / 52

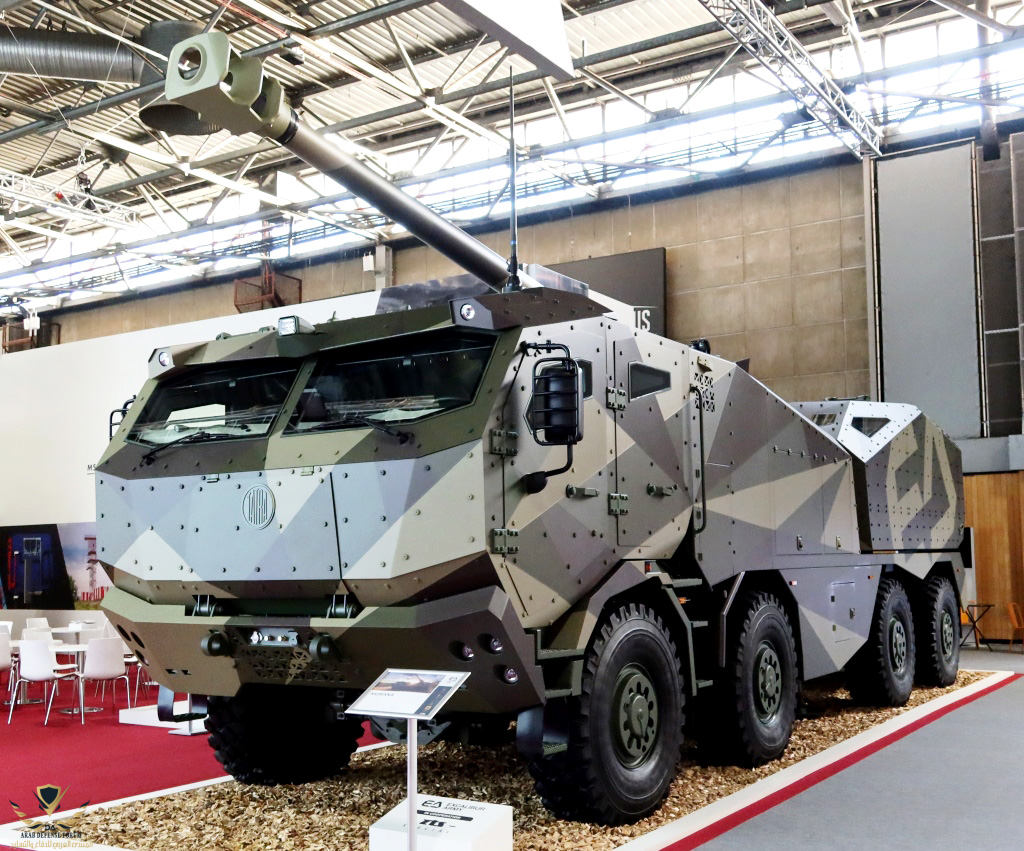

مشاهدة المرفق 563772



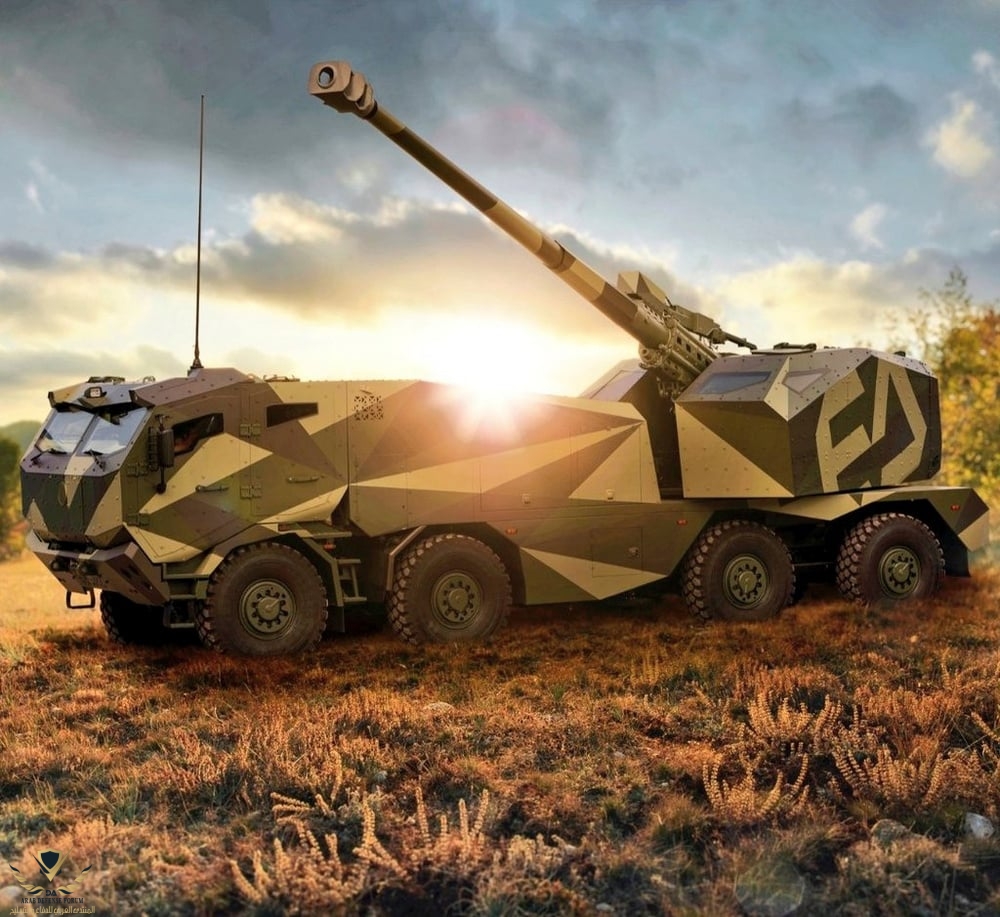

MORANA عبارة عن سلاح مدفعي ذاتي الدفع عيار 155 ملم / 52 مع تحميل اتوماتيكي ، وهو مصمم لتقديم دعم سريع وفعال للمجموعات العملياتية والتكتيكية والتكتيكية للقوات البرية. كما يتيح نظام التحكم والتشخيص الفريد على متن المنظومة الأداء المستقل للمهام القتالية.

مشاهدة المرفق 563770



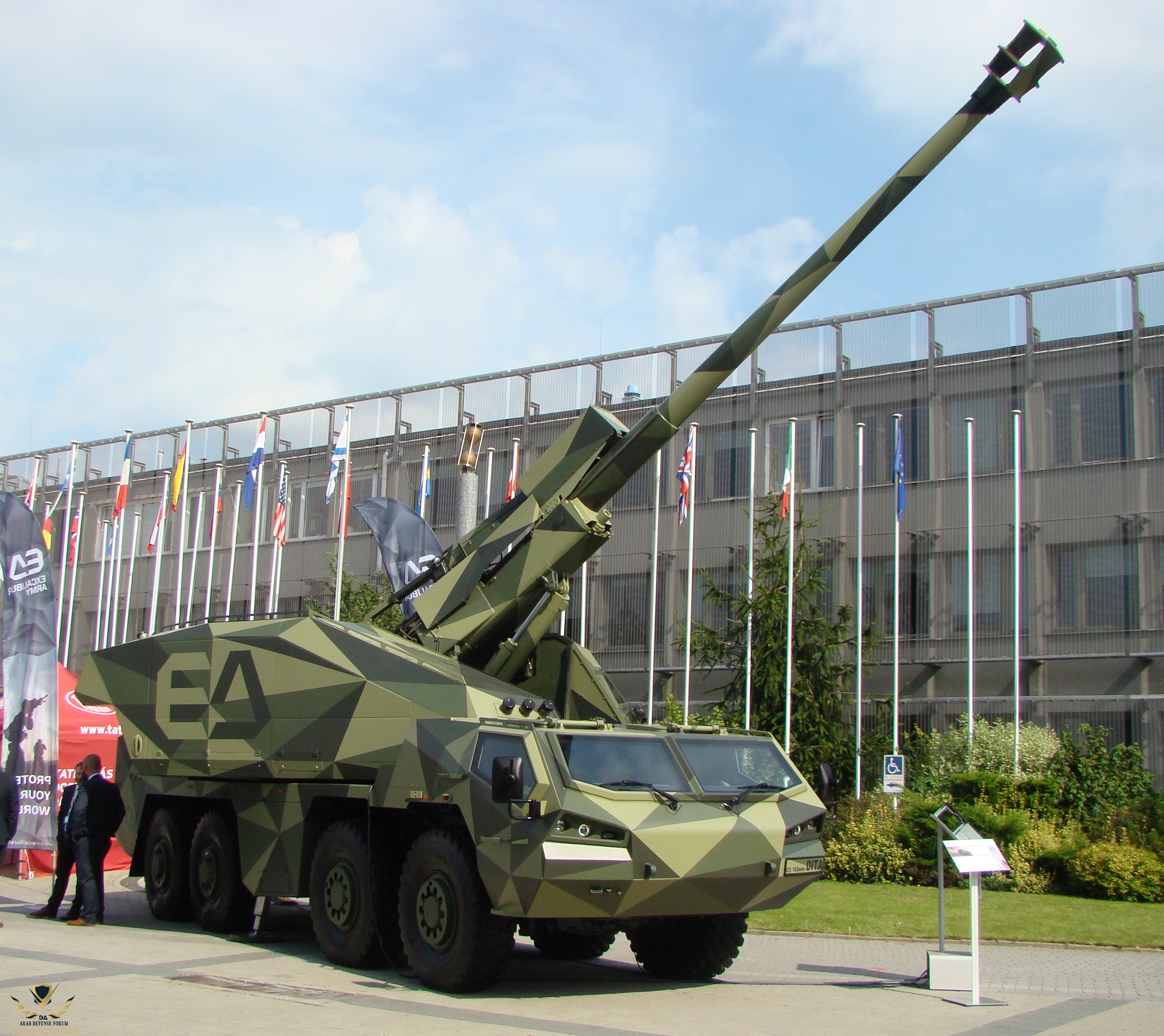

التصميم الفريد لمدافع الهاوتزر ذاتية الدفع MORANA هو مزيج من هيكل Tatra T815-7 ، الذي يحمل برج Excalibur Army يوفرحمايه للطاقم في مقصورة مقاومة للقذائف الباليستية.و يجمع بين مزايا أنظمة
(مدفعيةمحمولة على شاحنة) وأنظمة المدفعية الثقيلة مع أبراج القتال.

مشاهدة المرفق 563765



يوفر الهاوتزر تنقلًا عاليًا على الطرق المعبدة وفي التضاريس الصعبة ، واستقرارًا كبيرًا عند إطلاق النار ، ووزن منخفض نسبيًا ، مما يلغي الحاجة إلى نشر الوسائل اللوجستية كما في حالة أنظمة المدفعية المتعقبة ، فضلاً عن درجة عالية من حماية الطاقم ، نظام التحميل الأوتوماتيكي وتوجيه الأسلحة والتصويب وإمداد كبير من الذخيرة المنقولة.

مشاهدة المرفق 563766
نظام التحكم والتشخيص على اللوحة

تم تجهيز مدافع الهاوتزر MORANA بنظام تحكم وتشخيص فريد على متن المنظومة ، والذي يتضمن أنظمة فرعية للتشخيص ، وملاحة بالقصور الذاتي ، وتوجيه آلي للمدفع ، وحساب مستقل لعناصر إطلاق النار وإدارة الذخيرة. يحتوي مدفع الهاوتزر على نظام توجيه آلي للبندقية ، والذي يتيح توجيهًا سريعًا وتلقائيًا بالكامل للسلاح إلى موقع إطلاق النار.



مشاهدة المرفق 563771

تتمثل القدرة الأساسية لنظام التحكم الموجود على متن المنظومة في إعداد مدافع الهاوتزر لإطلاق النار في غضون 40 ثانية من التوقف في موقع الإطلاق. يتم تنفيذ هذا النشاط في الوضع التلقائي دون الحاجة إلى مغادرة الكابينة ، أي. يتم التحكم في توجيه المدفع نحو الهدف وتحميل الذخيرة وإطلاق النار من محطات العمل في المقصورة.

يسجل نظام التشخيص المعلمات التشغيلية والحالة لأنظمة الأسلحة والهيكل ، بما في ذلك تقييم حالات الخطأ. يعرض نظام التشخيص هذه المعلمات والحالات على شاشات العرض في أماكن العمل الفردية في المقصورة. وفقًا للمتطلبات ، يمكن إرسال البيانات المحددة إلى مستوى أعلى لتقييم القدرة القتالية أو تخطيط الدعم اللوجستي. يتم أرشفة شروط الأعطال لأغراض صيانة الخدمة.

تسمح البنية الخاصة لنظام التحكم على متن المنظومة بدمج حل العميل لنظام التحكم في النار .

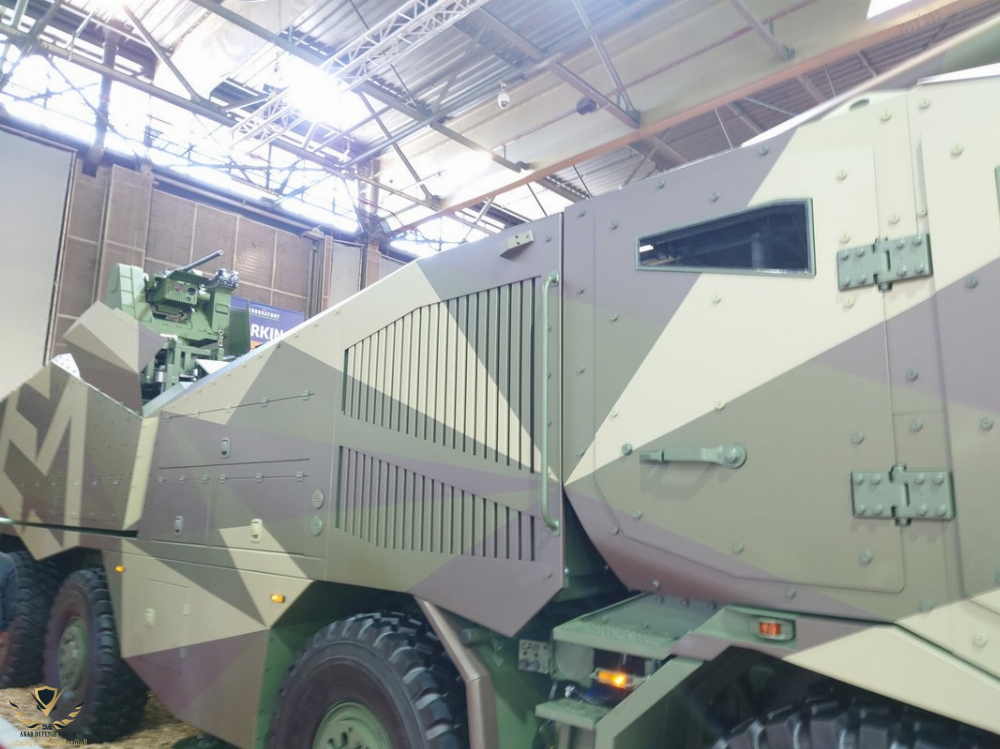

مشاهدة المرفق 563774

تم تجهيز مورانا بسلاح أساسي عيار 155 ملم / 52 قادر على مدى فعال يزيد عن 41 كم. يمتلك الطاقم تحت تصرفهم ما معدله 45 ذخيرة لتنفيذ المهمة القتالية. يسمح تحميل المدفع الآلي بالكامل للطاقم بإطلاق 6 جولات في الدقيقة الأولى من موقع إطلاق نار محمى .


يتم التعامل مع نظام الملاحة بالقصور الذاتي المتطور والقوي مع نظام تحديد المواقع العالمي (GPS) ، وحساب عناصر المسار الباليستي وأنظمة الكمبيوتر التشخيصية من خلال واجهة مستخدم مبسطة لإجراء سريع ودقيق. يمكن توجيه المدفع وإطلاق النار تلقائيًا أو يدويًا.

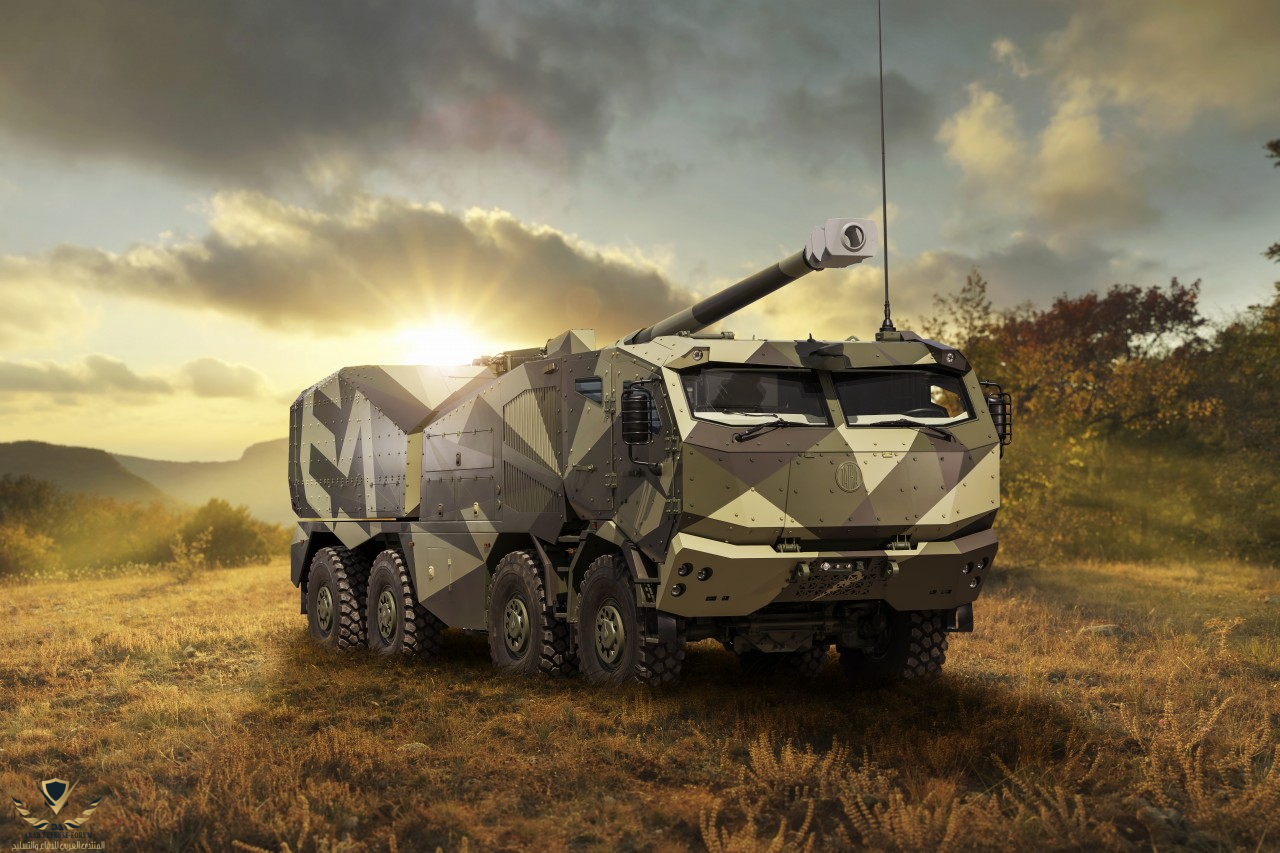

مشاهدة المرفق 563768


يتكون الطاقم القياسي لمدافع الهاوتزر من ثلاثة أعضاء - السائق والقائد والمشغل ، الذين لديهم أماكنهم في المقصورة. بالإضافة إلى ذلك . يمكن أن تستوعب المقصورة ما يصل إلى أربعة من أفراد الطاقم عند الحاجة ،
مع قيام العضو الرابع بمهام ووظائف خاصة مختلفة حسب طبيعة المهمة أو نشر مدافع الهاوتزر.

يتم ضمان حماية الطاقم وراحتهم من خلال مقصورة باليستية ذات ضغط زائد مع حماية المستوى 2 وفقًا لـ STANAG 4569.

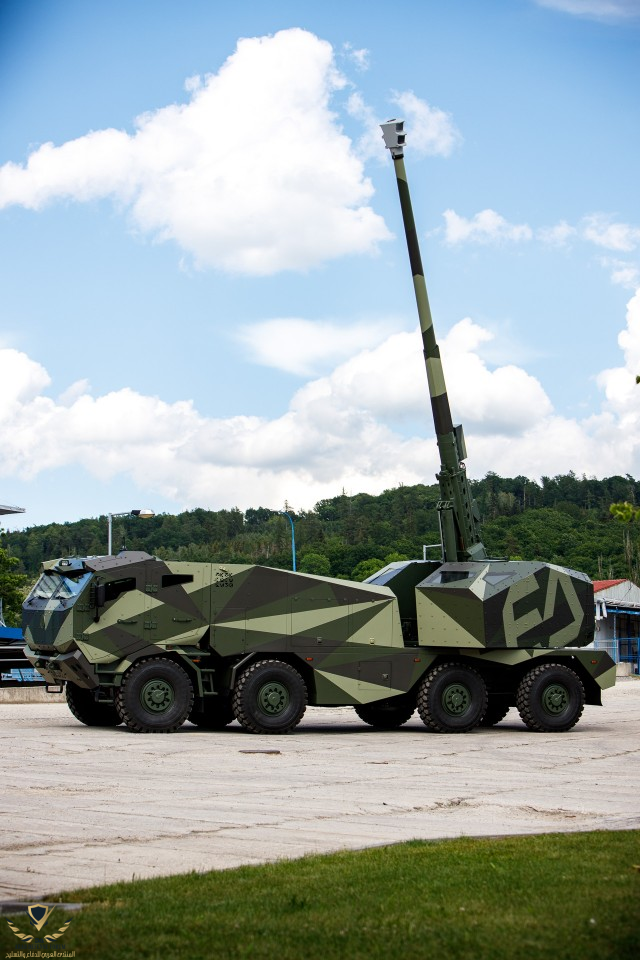

مشاهدة المرفق 563769

في حالة حدوث أي فشل في نظام الكمبيوتر الباليستي والملاحة ، فإن Morana ، على عكس معظم الأنظمة الأخرى في السوق ، يوفر وضع استهداف يدوي للطوارئ بفضل الأجهزة البصرية الداعمة الإضافية


مشاهدة المرفق 563767

الطاقة المساعدة والوحدة الهيدروليكية (APHU)
تعمل وحدة APHU كمصدر رئيسي للطاقة والمصدر الهيدروليكي لنظام الأسلحة ، وتشغيل البنية الفوقية للبرج ، وكذلك ، على سبيل المثال ، أنظمة التحكم المستقلة في المناخ وتهوية المقصورة. يتم التحكم في الوحدة تلقائيًا ويتم التحكم فيها إلكترونيًا من أنظمة فائقة الجودة.

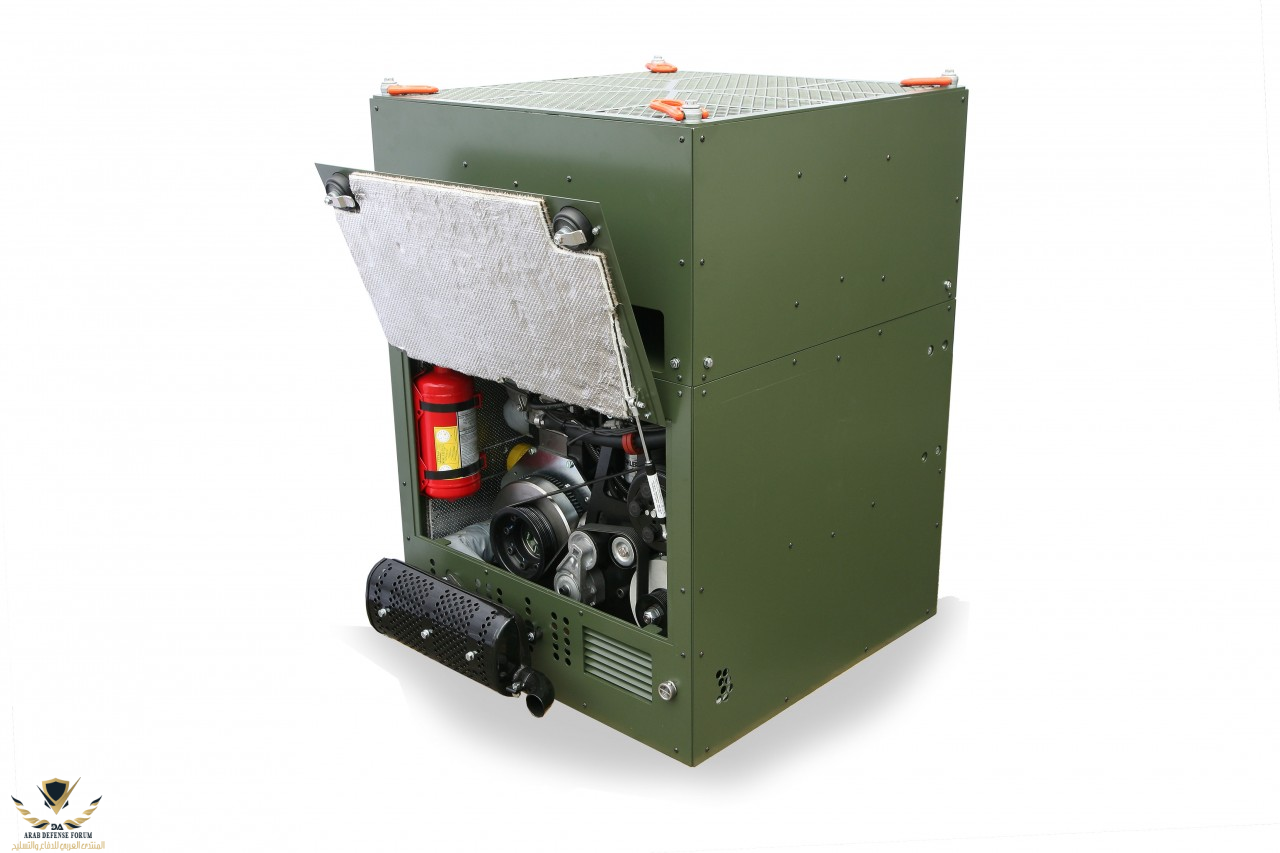

مشاهدة المرفق 563773
