بسم الله الرحمن الرحيم.
كيفكم اصدقائي؟

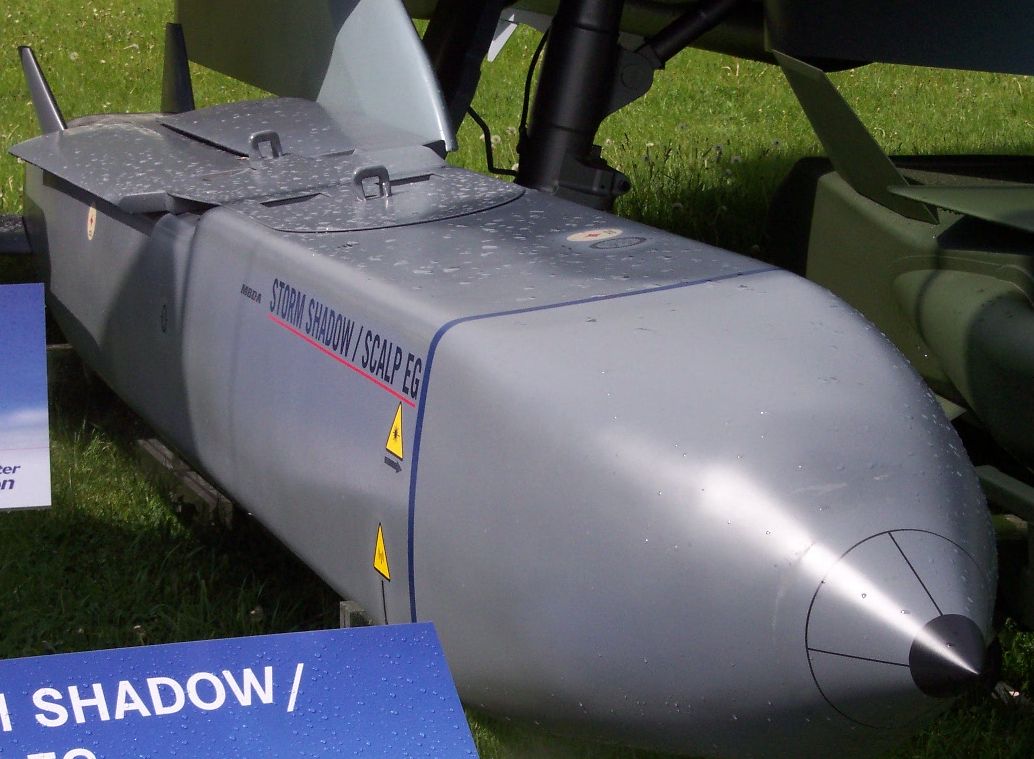

اليوم اكمل معكم ما كنت قد وعدتكم بيه عن معشوق الجميع الصاروخ STORM SHADOW .
في هذه المره نتكلم ونعرض كيفية عمل الصاروخ والمناورات التي يقوم بها بها منذ اطلاقه من الطائره الام الى ان يصيب هدفه بدقه متناهيه.
طبعا قبل ان ابدأ اعتذر عن تاخري في كتابة هذا الموضوع.وارجو منكم العذر والسماح.
نبدأ بسم الله.
الموضوع الاصلي تجدونه في هذا الرابط.
http://defense-arab.com/vb/showthread.php?t=6645
امال الان فنتكلم عن مراحل الهجوم باستخدام هذا الصاروخ وكيفية التخطيط.

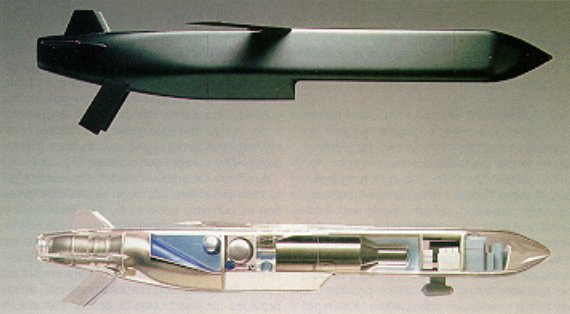

نذكر فقط ببعض المعلومات الفنيه عن الصاروخ.
-الصاروخ له خاصية fier and forget
الطول: 5م.
عرض الاجنحه:3م.
الوزن:1300 كغم.
المدى:250 كم.
السرعه: 0.81 ماك.
1-التخطيط للهجوم.
حيث يتم وضع مسار يضمن للصاروخ التحليق نحو الهدف المراد بطريقه تضمن له النجاه من الدفاعات الجويه المعاديه وتعطيه اقصى قدرة بقائيه maximum survivability وبعد ذلك يدخل الصاروخ في مرحلة التوجيه الطرفي او terminal guidance
طبعا كلامنا هو المهام المسبقة التحديد والتخطيط.ففي هذه المهام تكون الكثير من المعلومات التي تحقق السابق ذكره متوفره لدى المخططين في مراكز القياده .
بعد ذلك تاتي عملية الاقلاع وتنفيذ المهم وذلك بعد مقارنة الخطه المنصوص عليها باخر التطورات على الارض بالاضافه الى اخر المعلومات الاستخباريه عن الاهداف المراد تدميرها.
2-الاطلاق والمناوره قبل الضرب.
انت الان طيار على التورنادو السعوديه ومعك صاروخ او صاروخين ستورم شادو وتريد وقد حدد مسبقا الهدف الذي تريد تدميره ولنفرض انها حظيرة طائرات اسرائيليه (تاوي بداخلها الاف-35) فبعد ان تطلق الصاروخ مالذي سيحصل.طبعا هذه صورتك:
لنرى سويا:

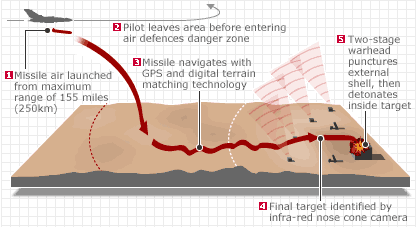

عند اطلاق الصاروخ سواء من ارتفاع سواء منخفض او متوسط فانه يقوم بالهبوط ليطير على ارتفاع منخفض يكفل له عدم الاكتشاف من قبل رادارت الدفاعات الجويه المعاديه.
ويقوم بايجاد هدفه عن طريق التحديث المستمر لنظامه الملاحي ويقوم بمقارنة الخرائط الجغرافيه المخزنه في ذاكرته مع يراه وهو يطير.
فعند الاقتراب من مرحلة التوجيه الطرفي يقوم الصاروخ بعمل ما يسمى ب bunt manoeuvre او مناورة الهجوم او الضرب.طبعا هذه المناوره يكون مخطط لقها مسبقا اثناء التخطط للعمليه.وذلك لضمان الاستفاده من اقصى قدره للصاروخ.

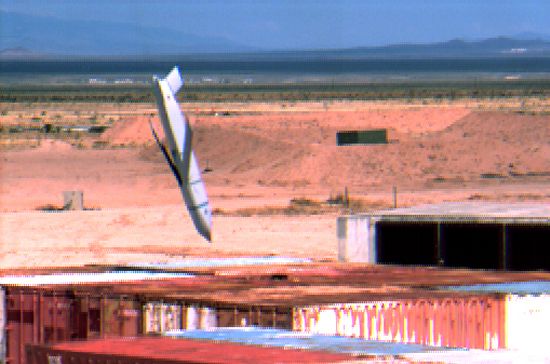

في هذه المناوره فان الصاروخ يقوم بالتسلق الى ارتفاع معين بعد ذلك يبدأ مره اخرى بالانحدار نحو الهدف .
ولكن في هذه المره يقوم الصاروخ بعمليه تسمى jettison لراسه.
عملية ال jettison هي القاء حمولة الطائره سواء كانت(تانكات وقود-صواريخ-قنابل)او غيره وذلك غالبا بهدف زيادة السرعه في حالة الهرب او التخلص من الحموله الزائده لزيادة القدره على المناوره.
بالنسبه للصاروخ ال jettison هنا يختلف عنه في الطائره فالصاروخ يقوم بالقاء الجزء الذي يغطي مقدمته كاشفا بذلك عن كاميرا تصوير بالاشعه الحمراء عالية الوضوح .
تقوم هذه الكاميرا بالتقاط صوره للهدف والمنطقه المحيطه به ويتم مقارنة هذه الصوره مع الصوره المخزنه اصلا في ذاكرة الصاروخ الالكترونيه اثناء التخطيط وعندما تتطابق الصورتان في هذه الحاله نستطيع ان نقول
TARGET ACQUIRED يعني الهدف خلاص اتحدد فعلا.
بعدها يقوم الصاروخ باختيار نقطه معينه لتكون مرجعا له في التوجيه يصيب فيها الهدف في مرحلة التوجيه الطرفي.
ومع اقتراب الصاروخ من الهدف يتم اعادة المقارنه بين الصور الملتقطه والصور المخزنه ولكن بدقه اعلى لضمان الدقه ولكن في هذه المره تكون الصوره مرتكزه على النقطه التي سيضربها الصاروخ من الهدف وهذا ايضا بيكون محدد مسبقا.وهذه الخطوه تعاد اكثر من مره اثناء اقتراب الصاروخ من الهدف الى تحدد ال AIM POINT بدقه متناهيه.
3-الاشتباك:
وهي اللحظه التي ننتظرها كلنا عندما يصطدم الصاروخ بالحظيره ويدمرها على من فيها ....
فاثناء عملية الانقضاض تستمر مقارنة الصور الملتقطه مع الصور المخزنه لتحديد افضل زاويه للهوجوم وافضل
وعند الاصطدام تبدأ سلسلة التفجيرات الرهيبه التي تؤدي في النهايه الى تدمير الهدف كليا ومساواته بالارض.
هنا يجب ان نقوم بتوضيح نوع الراس الحربي للصاروخ فهو يمتلك راس حربي يسمي BROACH اختصارا ل Bomb Royal Ordnance Augmenting CHarge وهو عباره عن نظام متعدد الرؤوس الحربيه يضم
راس حربي ذو شحنه اختراقيه ابتدائيه.
يليها القنبله الرئيسيه التي تكون مدعومه ب multi-event hard target fuzing .وهو فيوز التفجير الخاص بالقنبله.
يشار هنا الى انه اثناء التجارب اظهر هذا الراس الحربي قدره فائقه في اختراق الاهداف الخرسانيه المحصنه مرتين اكثر من الاهداف التي يمكن تدميرها براس اختراقيه عاديه.
نرجع لالية عمل الراس الحربي.
حيث تقوم الشحنه الاولى باختراق بنية الهدف بالاضافه الى أي رمال قد تكون في الطريق(بالنسبه للملاجئ تحت الارض) .بعد ذلك ياتي الراس الحربي الرئيسي كي يكمل اختراق الهدف لينفجر بداخله في النهايه وكل هذا بعد اختيار مناسب لوقت التاخير لفيوز التاخير في الصاروخ.
في النهايه بعد كل هذا تكون المحصله.
بكاء الاسرائيليين على الحظيره والطائره الكامنه بداخلها وطبعا على موتاهم اللذين كانوا في الحظيره.
ولكن ماذا لو لم تتطابق الصور الملتقطه مع الصور المخزنه في ذاكرة الصاروخ؟؟؟؟؟؟؟
في هذه الحاله فان الصاروخ يكون مبرمجا ليغير مساره ويتجه نحو منطقه اكثر امانا بعيدا عن السكان.
اتمنى الموضوع يكون عجبكم
تحياتي وشكرا
TOP ACE
