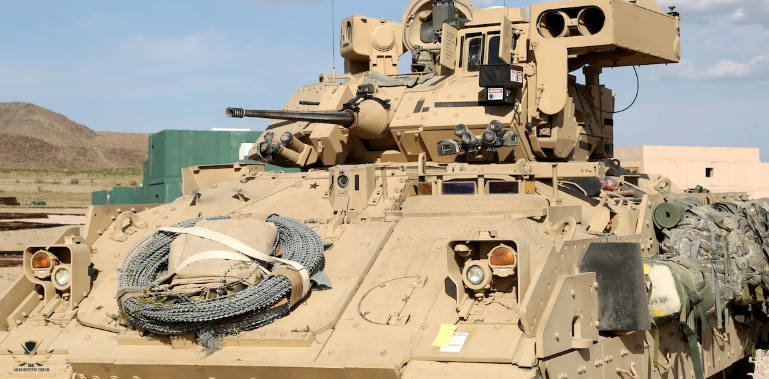

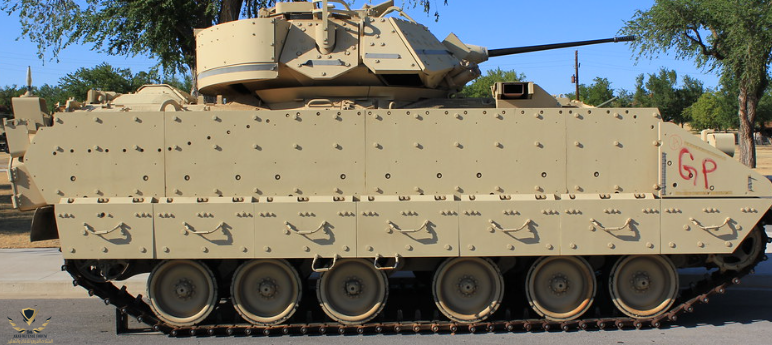

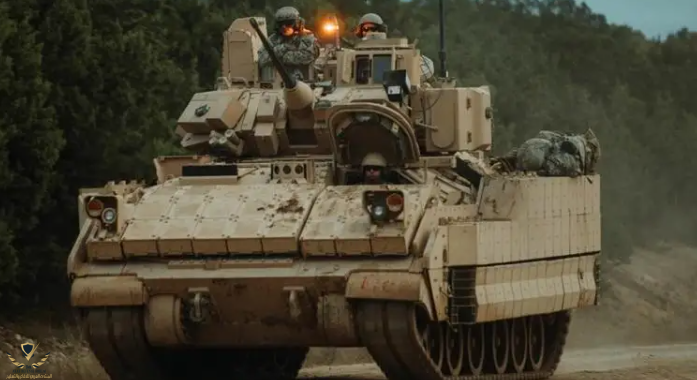

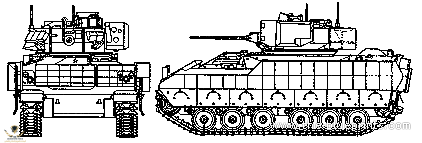

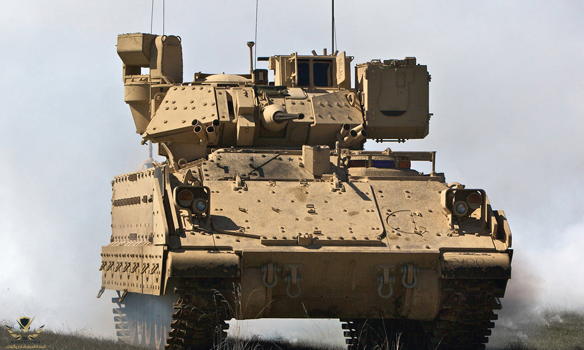

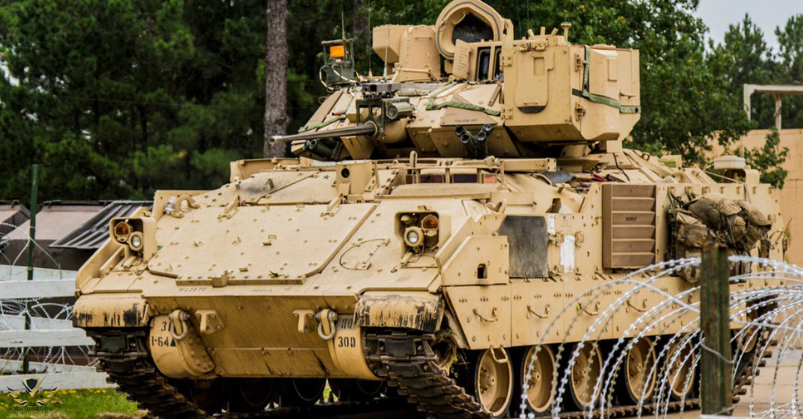

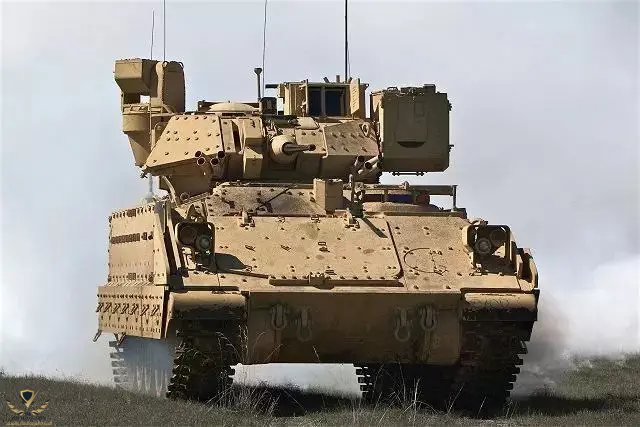

المدرّعـــــــة الأمريكيـــــــــــــة
M7 Bradley

M7 برادلي هي مركبة الإستطلاع المتقدم للجيش الأمريكي.

يعتمد على هيكل مركبة المشاة القتالية M2A2 Bradley ODS . تم تصميم هذا البديل خصيصًا
ليحل محل مركبة المراقبة الأمامية M981 FISTV ، بناءً على M113 هيكل ناقلة جند مدرعة.

التعيين الرسمي لها هو
M7 Bradley Fire Support Team Vehicle، أو M7 BFiST.

بدأ برنامج التطوير خلال منتصف التسعينيات. في عام 1997 بدأ اختبار مركبات ما قبل الإنتاج التسلسلي.

تم منح عقد الإنتاج الأولي منخفض التكلفة في عام 1998. وبدأت عمليات تسليم المركبات M7 إلى الجيش الأمريكي
في عام 2000.

وبحلول عام 2001، تم تسليم إجمالي 49 مركبة إلى الجيش الأمريكي.
أعيد بناؤها من مركبات القتال المشاة M2A2 Bradley ODS.

اختبر الجيش الأمريكي أيضًا M3A3 برادلي مركبات استطلاع مدرعة، أعيد بناؤها وفقًا لمعيار M7.

تشير بعض المصادر إلى أنه تم بناء 55 مركبة فقط من طراز M7 برادلي للاستطلاع المتقدم بسبب التمويل المحدود.
يتم تشغيل هذه المركبات من قبل وحدات الجيش الأمريكي الميكانيكية.

تشبه M7 بشكل عام M2، ولكن تم استبدال وحدة الإطلاق الخاصة بها لصواريخ TOW المضادة للدبابات
بمعدات تحديد المواقع المستهدفة وأجهزة استشعار أخرى.

يمكن لهذه المركبة تحديد الأهداف في نطاقات تصل إلى 20 كم.

M7 تطلق الذخائر الموجهة بدقة على الأهداف المحددة. يتم تنفيذ جميع الرمايات من داخل المركبة،
تحت حماية الدروع.

تحمل المركبة أيضًا معدات محمولة للمقاتلين المترجلين.

M7 لها نظام تصويب يحصل على معلومات النطاق الدقيقة للهدف عبر محدد المدى بالليزر
وأجهزة الاستشعار الأخرى. تقدر إحداثيات الهدف بضغطة زر.

تحتوي المركبة على نظام إدارة معركة مدمج مع نظام تحديد المواقع العالمي
ونظام الملاحة بالقصور الذاتي.

يحدد هذا النظام موقع المركبة على الخريطة، وكذلك إحداثيات الأهداف.
يوجد لديها نظام تحديد يمنع إطلاق النار على الوحدات الصديقة.

في عدد من المناسبات، أظهرت M7 أنه يمكنها إطلاق نيران غير مباشرة دقيقة على الهدف
بقذائف مدفعية عيار 155 ملم.

تسقط القذائف القياسية في نطاق 50 مترًا من الهدف المحدد.
في حالة الذخائر الموجهة، يضيء الهدف بشعاع ليزر، مما يسمح للذخائر الموجهة بالليزر باكتشاف الهدف وضربه.

علاوة على ذلك ، يمكن لهذه المركبة المدرعة استهداف المدفعية أثناء التنقل.
يتميز الطراز M7 بتحسن كبير مقارنة ب M981 السابقة.

يتم تشغيل M7 بواسطة طاقم مكون من 4 أفراد، بما في ذلك القائد والمدفعي والسائق والمراقب الأمامي.
تم إعادة ترتيب المقصورة وتم تركيب محطة اتصالات للمراقب الأمامي هناك.

تحتفظ هذه المركبة بمدفع سلسلة Bushmaster عيار 25 ملم.
يحتوي هذا السلاح على نظام تغذية مزدوج ويطلق طلقات شديدة الانفجار وخارقة للدروع.

السبطانة مستقرة تمامًا ويمكنها إطلاق النار بدقة أثناء التنقل.
يوجد أيضًا مدفع رشاش متحد المحور عيار 7.62 ملم. تستخدم M7 أسلحتها بشكل أساسي للدفاع عن النفس.

تحتوي هذه المدرعة على هيكل درع ملحوم من الألومنيوم.
يحتوي القوس الأمامي على هيكل مدرع من الألمنيوم والصلب.

القوس الأمامي للطائرة M7 Bradley يقاوم الضربات من ذخيرة خارقة للدروع عيار 30 ملم.
حماية شاملة ضد نيران مدفع رشاش ثقيل عيار 14.5 ملم.





يمكن تركيب كتل مدرعة تفاعلية إضافية للحماية من الصواريخ والقذائف المضادة للدبابات.
تم تعزيز الحماية للمدرعة من الألغام الأرضية وانفجارات العبوات الناسفة.

يجلس أعضاء الطاقم على مقاعد تمتص الصدمة.
المركبةمزودة أيضًا بنظام حماية NBC ونظام إخماد حريق أوتوماتيكي.

يتم تشغيل M7 Bradley بواسطة محرك ديزل Cummins VTA-903-T600 ، بقوة 600 حصان.
يقع المحرك في المقدمة. وهي متصلة بنظام نقل أوتوماتيكي. تم دمج المحرك وناقل الحركة في وحدة واحدة ويمكن
استبدالها بسهولة في الظروف الميدانية.

هذه المركبة المدرعة بطيئة نوعًا ما بسبب الوزن الزائد وأداء المحرك المتواضع.​



[anwaralsharrad]

تمتلك العربة Bradley تاريخ حافل بالإنجازات والمشاركات العملياتية !!! الغرض الرئيس من تطوير هذه العربة هو أن تنقل جنود المشاة إلى أرض المعركة وبعد ذلك توفر لهم الإسناد ونيران التغطية covering fires بسلاحها الآلي الثقيل نسبياً. العربة لديها طاقم من ثلاثة أفراد ويمكن أن تحمل ستة جنود مشاة بكامل تجهيزاتهم. في حرب الخليج الأولى العام 1991 أبلت العربة Bradley بلاءً حسناً وأثبتت موثوقيتها، ومنذ ذلك الحين هي تلقت عدداً من الترقيات في الدرع ونظام سيطرة على النيران ومنظومة الاتصال.

السلاح الرئيس للعربة هو المدفع المسلسل M242 Bushmaster من عيار 25 ملم والمصعد في مقدمة البرج. المدفع المسلسل chain gun هو نوع من المدافع أو الرشاشات الآلية التي تستعين بمصدر خارجي للطاقة من أجل إدامة عمل السلاح أثناء عملية الرمي، بدلاً من تحويل الطاقة الفائضة من الخراطيش الدافعة كما في الأسلحة النارية الآلية النموذجية.

السلاح قادر على إطلاق تشكيلة من الذخائر بما في ذلك النوع الخارق للدروع armor-piercing أو الذخيرة شديدة الانفجار high-explosive مع معدل نيران يزيد عن 200 طلقة بالدقيقة. هناك أيضاً رشاشة آلية صعدت بشكل محوري إلى السلاح الرئيس وهي من عيار 7.62 ملم، وبرج العربة مجهز بشكل جانبي بحاويتين قابلتين لإعادة التحميل، تتضمنان صواريخ متعقبة بصرياً موجهه بالسلك من نوع TOW. الهيكل الأصلي لبرادلي كان من سبائك الألمنيوم الملحوم welded aluminum، لكن الترقيات التالية تضمنت المزيد من صفائح الدرع الفولاذي مع إضافة قراميد الدرع التفاعلي المتفجر.



[ST-100]

مدرعة قوية جدا



[EGY FTW]

تمتلك العربة Bradley تاريخ حافل بالإنجازات والمشاركات العملياتية !!

الفكرة الاهم ان امريكا كانت بتلغي التهديدات اولا و سلاح الطيران كان بيظبط الوضع علي الارض قبل مرور الجنود

ياخي فضايح قصف الدورن الامريكي للمدنيين لحماية مواكب الجنود كانت كارثية في أفغانستان و العراق

لكن مثلها مثل الدبابات لو اخدت قذيفة كورنت فالله يرحم اللي فيها



[Maysara al Matghari]

الفكرة الاهم ان امريكا كانت بتلغي التهديدات اولا و سلاح الطيران كان بيظبط الوضع علي الارض قبل مرور الجنود

ياخي فضايح قصف الدورن الامريكي للمدنيين لحماية مواكب الجنود كانت كارثية في أفغانستان و العراق

لكن مثلها مثل الدبابات لو اخدت قذيفة كورنت فالله يرحم اللي فيها

هــل تعرف ان مدرعات M2 للاستطلاع القتالي تمكنت من تدمير عدد من دبابات T72 أسد بابل العراقيـة بمدفعها 25 مم ، عبر اشتباكات قريبة في عــاصفة الصحراء ... تـسفيه دور العربات القتالية الأمريكية لأنكم قرأتم سطرين عن تفوق سلاح الجو لا يعكس واقع ما حدث ، و واقع التفوق المدرع الأمريكي .. فكر من جديد



[HMTD]



[ST-100]

لو تم تزودها بمدفع عيار أعلي من ذلك ستكون افضل
و اعتقد سيفعل الامريكان ذلك قريبا



[EGY FTW]

هــل تعرف ان مدرعات M2 للاستطلاع القتالي تمكنت من تدمير عدد من دبابات T72 أسد بابل العراقيـة بمدفعها 25 مم ، عبر اشتباكات قريبة في عــاصفة الصحراء ... تـسفيه دور العربات القتالية الأمريكية لأنكم قرأتم سطرين عن تفوق سلاح الجو لا يعكس واقع ما حدث ، و واقع التفوق المدرع الأمريكي .. فكر من جديد

عظيم تفوقة اما خردة روسية من نسخ القرود



[ST-100]

مشاهدة المرفق 561239

ليست هذه المرة الوحيدة او الاخيرة التي يتم تدميرها
و هذا لا ينقص من قدرتها القوية كحماية

هناك صور أخري ايضا لكن لا داعي ان احصل علي حظر يتم فكه مع رؤية 2030



[kamov-52]

هــل تعرف ان مدرعات M2 للاستطلاع القتالي تمكنت من تدمير عدد من دبابات T72 أسد بابل العراقيـة بمدفعها 25 مم ، عبر اشتباكات قريبة في عــاصفة الصحراء ... تـسفيه دور العربات القتالية الأمريكية لأنكم قرأتم سطرين عن تفوق سلاح الجو لا يعكس واقع ما حدث ، و واقع التفوق المدرع الأمريكي .. فكر من جديد

وهل تعرف انه في حرب الخليج الثانية تمكن عربة bmp 1 السوفياتية البائسة من تدمير مدرعة برادلي بقديفة من مدفعها عيار 73 ملم وقتل واصيب من بداخلها ؟
النجاح الكبير لسلاح المدرعات الامريكي في عاصفة الصحراء ليس فقط مرده التفوق في نوع الالية ولكن ايضا تحقيق المفاجأة في محاور التقدم التي كان يعتبرها العراقيون لا تصلح للملاحة البرية بسبب غياب المعالم والتضاريس لكن لم يعلموا بشيئ اسمه GPS وهنا تحققت مفاجأة واندفعت الدبابات الامريكية ووصلت الى المواقع العراقية حيث باغتت الطواقم العراقية التي كانت بصدد تشغيل محركات دباباتها ولم تعطهم الفرصة
العربات القتالية الامريكية جيدة لكن ايضا العدو لم يكن بتلك الكفاءة والا فقذيفة من تي-54 يمكنها انهاء مهام البرادلي ...



[Ronin]

مشاهدة المرفق 561239

تم لعن شرفها وشرف الطاقم

تحولت الى كتلة لهب في ثواني



[anwaralsharrad]

خلال حرب الخليج الأولى بداية التسعينات، عربات القتال M2 Bradley تعرضت في عدة مناسبات للاستهداف إما من قبل العدو أو بشكل خاطئ من القوات الصديقة !! هي تلقت خسائر وإصابات نتيجة نيران مباشرة من دبابات T-72 عراقية، معظمها حدث بتاريخ 26 فبراير 1991. عائلة هذه العربة المدرعة نشرت في أغلب الأحيان ككشافة متقدمة advanced scouts للقوات المسلحة الرئيسة لتحري واستكشاف خطوط العدو، حيث كانت أغلب خسائر العربة ناتجة عن هذا النوع من المهام.

ففي التاريخ المذكور أعلاه، عربة برادلي حملت الرقم A-36 ضربت وعطلت جزئياً من قبل ما يعتقد أنه مقذوف بالستي من عيار 12.7 ملم أطلق من دبابة عراقية وأصاب منظومة ناقل الحركة transmission، ليصدر قائد العربة أمراً فورياً للطاقم بالخروج منها. عندما خرجوا من الباب الخلفي، ضربت قذيفة أخرى من نوع HEAT العربة، حيث يعتقد أن القذيفة أطلقت من دبابة T-72 عراقية. أحد أفراد الطاقم ذكر أن القذيفة انفجرت في جانب العربة لتجرح عدة من جنود الإخلاء، لتأتي بعد ذلك بقليل عربة برادلي أخرى هي A-31 وتلقط طاقم العربة A-36.

فصول المأساة لم تنته عند هذا الحد. فبعد دقائق لاحقة، قذيفتي APFSDS عيار 120 ملم مع خوارق من اليورانيوم المستنزف أطلقت بالخطأ من دبابة Abrams وضربت هيكل العربة A-31 من جهة اليمين أسفل البرج، لتغادر الهيكل من الجهة اليسار خلف مقعد السائق. الهجوم تسببت في جرح جميع الأفراد الثمانية المتواجدين على متنها، حيث عانى بعضهم من حروق حادة وقاسية severe burns وآخرين بجروح تشظية. فعلى الرغم أن أنظمة التصوير الحراري لدبابات Abrams يمكن استخدامها للاستهداف الدقيق حتى حدود المدى 3 كلم، إلا أن الصورة الحرارية كانت ضبابية ومبهمة لحد كبير، بحيث وجد الرماة صعوبة في تمييز الأهداف الصديقة عن العدوة في المسافات التي تجاوزت 700 م، خصوصا خلال الظروف المناخية الصعبة.



[تورنيدو20]

ليست هذه المرة الوحيدة او الاخيرة التي يتم تدميرها
و هذا لا ينقص من قدرتها القوية كحماية
مشاهدة المرفق 561242
هناك صور أخري ايضا لكن لا داعي ان احصل علي حظر يتم فكه مع رؤية 2030

عندي صور أروع من عام 56 إلى اليوم



[ST-100]

عندي صور أروع من عام 56 إلى اليوم

اذا كانت عن البرادلي ضعها لا مانع



[Ali.0]

ليست هذه المرة الوحيدة او الاخيرة التي يتم تدميرها
و هذا لا ينقص من قدرتها القوية كحماية
مشاهدة المرفق 561242
هناك صور أخري ايضا لكن لا داعي ان احصل علي حظر يتم فكه مع رؤية 2030

بدل الهمز و اللمز ضعها هنا او في موضوع منفصل لنريك الواقع



[ST-100]

بدل الهمز و اللمز ضعها هنا او في موضوع منفصل لنريك الواقع

صدقني انا لا اهمز او المز
انا اوضح حقيقة انها دمرت عدة مرات
لكني في نفس الوقت لا اريد ان احظر
ارجو ان تتفهم



[moroccan4ever]

صدقني انا لا اهمز او المز
انا اوضح حقيقة انها دمرت عدة مرات
لكني في نفس الوقت لا اريد ان احظر
ارجو ان تتفهم

نعم فهمتك تقصد برادلي سعودية على حدود اليمن لكن خانتك الشجاعة لقولها يا لئيم انت



[moroccan4ever]

البرادلي مدرعة رائعة , مهامها حصريا الاستكشاف, هي ليست صائدت دبابات تختبء في الخلف كي لا تصاب , هي تكن في طليعة الارتال و لسوء حظها تصاب هي الاولي



[anwaralsharrad]

البرادلي مدرعة رائعة , مهامها حصريا الاستكشاف, هي ليست صائدت دبابات تختبء في الخلف كي لا تصاب , هي تكن في طليعة الارتال و لسوء حظها تصاب هي الاولي

العربة بالفعل أبلت بلاء حسن في المعارك التي خاضتها !! خلال المعارك العنيفة في مدينة الصدر Sadr شرق العاصمة العراقية بغداد، دمجت القوات الأمريكية دبابات M1A2 SEP وعربات القتال M2A3 Bradley لتشكيل قوة اقتحام متكاملة التي تقدمت بسرعة خلال شوارع المدينة سيئة التنظيم. الأطقم أداروا عرباتهم بعد أن أغلقوا كواتهم السقفية واستخدموا أدوات الرؤية الداخلية viewing devices لمسح المكان والتقاط الأهداف، بينما تولى أفراد المشاة مراقبة وتمشيط المباني المشبوهة. لقد تحركت هذه القوة المدرعة وتنقلت بثبات خلال نقاط المقاومة الشعبية مع خسائر محدودة نسبياً..

في مدينة النجف Al-Najaf العراقية أيضاً حيث يوجد أكبر مقبرة بالعالم (مقبرة وادي السلام Wadi-al-Salaam) واجهت القوات الأمريكية أيضاً الشوارع الضيقة والتضاريس المحصورة حيث تطلب الأمر استحداث تكتيكات قتال جديدة. ولمواجهة عناصر المقاومة العراقية المتحصنين بالمدينة، فريق الأسلحة المشتركة تكون من الدبابات وعربات القتال ومركبات Humvee بالتدريع المعزز. كان على الدبابات تقديم الدعم الناري واستيعاب نيران الكمائن بدرعها الثقيل، في حين عملت عربات القتال Bradley على تأمين الأجنحة وأدوار المباني العليا، وتولت عربات Humvee تغطية وحماية المؤخرة. أفراد المشاة تقدموا خلال المباني والممرات وكان عليهم السير على كلا جانبي العربات لتفادي مصادر النيران الخفيفة.



[عبدالحق]

العربة بالفعل أبلت بلاء حسن في المعارك التي خاضتها !! خلال المعارك العنيفة في مدينة الصدر Sadr شرق العاصمة العراقية بغداد، دمجت القوات الأمريكية دبابات M1A2 SEP وعربات القتال M2A3 Bradley لتشكيل قوة اقتحام متكاملة التي تقدمت بسرعة خلال شوارع المدينة سيئة التنظيم. الأطقم أداروا عرباتهم بعد أن أغلقوا كواتهم السقفية واستخدموا أدوات الرؤية الداخلية viewing devices لمسح المكان والتقاط الأهداف، بينما تولى أفراد المشاة مراقبة وتمشيط المباني المشبوهة. لقد تحركت هذه القوة المدرعة وتنقلت بثبات خلال نقاط المقاومة الشعبية مع خسائر محدودة نسبياً..

في مدينة النجف Al-Najaf العراقية أيضاً حيث يوجد أكبر مقبرة بالعالم (مقبرة وادي السلام Wadi-al-Salaam) واجهت القوات الأمريكية أيضاً الشوارع الضيقة والتضاريس المحصورة حيث تطلب الأمر استحداث تكتيكات قتال جديدة. ولمواجهة عناصر المقاومة العراقية المتحصنين بالمدينة، فريق الأسلحة المشتركة تكون من الدبابات وعربات القتال ومركبات Humvee بالتدريع المعزز. كان على الدبابات تقديم الدعم الناري واستيعاب نيران الكمائن بدرعها الثقيل، في حين عملت عربات القتال Bradley على تأمين الأجنحة وأدوار المباني العليا، وتولت عربات Humvee تغطية وحماية المؤخرة. أفراد المشاة تقدموا خلال المباني والممرات وكان عليهم السير على كلا جانبي العربات لتفادي مصادر النيران الخفيفة.

المناطق التي تكلمت عنها لم تشهد معارك حقيقية وانما اشتباكات محدودة جدا وظهرت لك بانها قوية
اسأل عنها في مناطق الغربية وديالى سترى العجب
