سلاح ليزر القوي بقدرة 50 كيلوواط والذي يمكن دمجه في مركبة سترايكر القتالية

إنضم
5 سبتمبر 2021
المشاركات
11,214
التفاعل
33,298 260 0
الدولة
Morocco


قالت الشركة في بيان صحفي إن لوكهيد مارتن أثبتت بنجاح سلاح الليزر التكتيكي القوي بقدرة 50 كيلوواط والذي يمكن دمجه في مركبة سترايكر القتالية.

تحتل الأسلحة التي تعمل بالليزر مكانة عالية في قائمة الأولويات للعديد من البلدان حيث تغيرت ديناميكيات الحرب بسرعة في السنوات القليلة الماضية. بدلا من التطلع إلى شراء خيارات هجوم أكثر تطورا وتكلفة، يعتمد الخصوم الآن على طائرات بدون طيار رخيصة يمكن استخدامها بأعداد كبيرة.

كان أحدث مثال على ذلك هو الغزو الروسي لأوكرانيا. بعد أشهر من الهجوم بالدبابات والطائرات، تحولت روسيا الآن إلى أسراب الطائرات بدون طيار الإيرانية لاستهداف البنية التحتية الحيوية. على الرغم من أن الولايات المتحدة تدعم القضية الأوكرانية بأفضل نظام دفاع جوي في ترسانتها، إلا أن التكلفة العالية لتشغيل النظام القائم على الصواريخ تطرح مسألة ما إذا كان قابلا للتطبيق من الناحية المالية على المدى الطويل.

الأسلحة القائمة على الليزر

السلاح القائم على الليزر هو أداة فعالة ضد الأنظمة الجوية الأصغر غير المأهولة (UAS)، ولكن مع زيادة الطاقة يمكن استخدامه مع الطائرات الكبيرة أيضا. الولايات المتحدة. قام الجيش، الذي يعمل في هذا المجال، بتكليف أسلحة بقدرة 50 كيلوواط حتى الآن ولكنه يفكر أيضا في سلاح بقدرة 300 كيلوواط أيضا.

بالإضافة إلى قدرتها على العمل من البر والبحر، فإن أكبر فائدة للسلاح الذي يعمل بالليزر هي الذخيرة غير المحدودة، طالما أن مصدر الطاقة آمن. هذا يسمح بنشر السلاح في مواقع نائية وحتى بيئات متنازع عليها للغاية.

نظام ديموس من لوكهيد مارتن

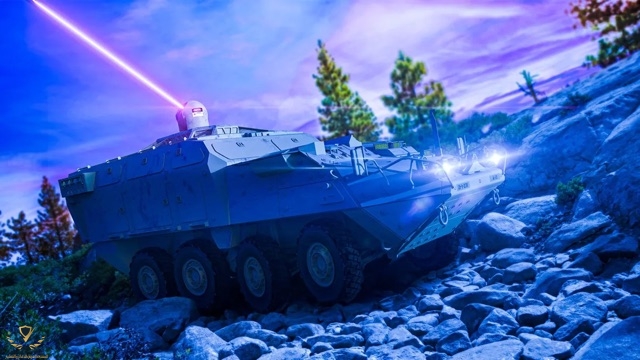

نظام DEIMOS من لوكهيد مارتن هو سلاح ليزر بقدرة 50 كيلوواط مصمم ليتم دمجه في مركبات سترايكر القتالية التي تستخدمها الولايات المتحدة. الجيش. عند تجهيزه، من المتوقع أن يوفر السلاح قدرة طاقة موجهة لاستهداف الطائرات بدون طيار والطائرات ذات الأجنحة الدوارة والصواريخ والمدفعية وقذائف الهاون .


تحقق العرض التوضيحي الأول، الذي اكتمل مؤخرا، من أن الأداء البصري لليزر يتماشى مع معلمات تصميم النظام. تقول الشركة أنها تستخدم بنية مجموعة الشعاع الطيفي (SBC) منخفضة التكلفة وتسمح بتوسيع نطاق الطاقة مع الاحتفاظ بجودة الحزمة التي تطلقها أشعة الليزر.

في العام الماضي، أظهرت الشركة قدرتها على الدفاع بالليزر متعدد الطبقات (LLD)، التي هزمت صاروخين بديلين في نطاقات ذات صلة تكتيكية. تحتوي قدرة LLD على العديد من المشاعات مع نظام DEIMOS، مثل متطلبات مشغل واحد فقط لاستهداف التهديدات الجوية وتدميرها، بالإضافة إلى سهولة الاندماج في منصات مختلفة.

قال البيان الصحفي للشركة إن شركة لوكهيد مارتن تخطط لنشر قدرتها على LLD على منصة سترايكر حيث تتطلع إلى توسيع برنامج اختبار DEIMOS هذا العام. الولايات المتحدة. من المتوقع أن ينقل مكتب القدرات السريعة والتكنولوجيات الحرجة التابع للجيش (RCCTO)، الذي يقود النماذج الأولية DE M-SHORAD، البرنامج إلى المكتب التنفيذي للبرنامج (PEO) للصواريخ والفضاء في عام 2024، حيث تكمل شركة لوكهيد مارتن اختبارات التكامل الميداني.
يجلب نظام أسلحة الليزر من فئة 50 كيلوواط قطعة أخرى للمساعدة في ضمان امن الولايات المتحدة. قال ريك كوردارو، نائب الرئيس في شركة لوكهيد مارتن لحلول المنتجات المتقدمة: "يتمتع الجيش بقدرة دفاع جوي متعددة الطبقات".
وأضاف في البيان الصحفي: "تم تصميم DEIMOS من نجاحاتنا السابقة في أسلحة الليزر لتلبية استراتيجية التحديث الأكبر للجيش للدفاع الجوي والصاروخي بأسعار معقولة".



مشاهدة المرفق 545421

بتكليف أسلحة بقدرة 50 كيلوواط حتى الآن ولكنه يفكر أيضا في سلاح بقدرة 300 كيلوواط أيضا.

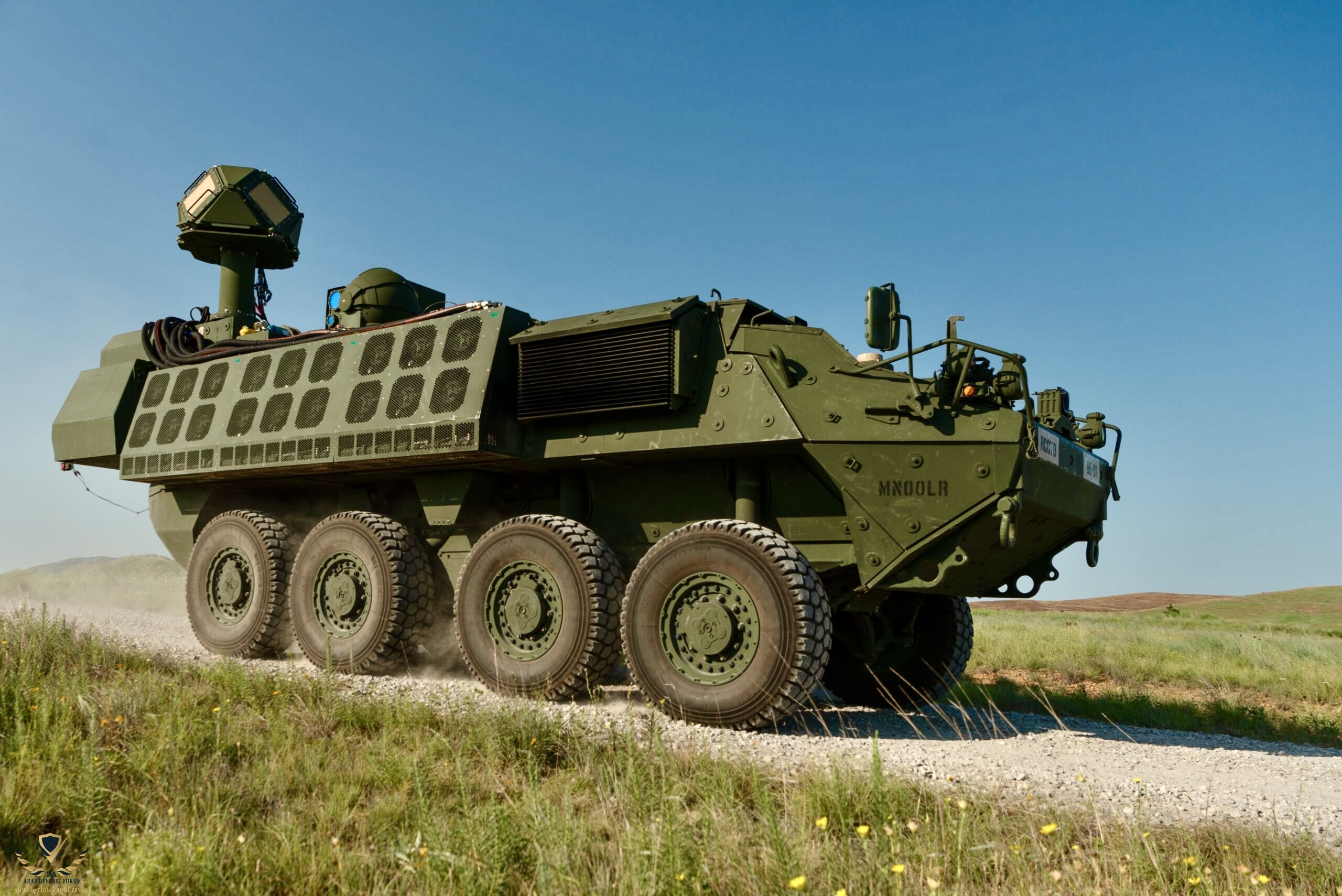

تلقى جيش الولايات المتحدة الأمريكية أول أربعة أنظمة متطورة للدفاع الجوي قصير المدى لمناورة الطاقة ، أو DE M-SHORAD ، أنظمة النموذج الأولي.

وفقا لبيان صحفي حديث للجيش ، الكتيبة الرابعة ، فوج مدفعية الدفاع الجوي ADAR أو Air Defense Artillery Regiment الستين في فورت سيل, تلقت فصيلة نظام سلاح ليزر جديد من فئة 50 كيلووات على مركبة Stryker.

لا يسحب نظام سلاح الدفاع الجوي بالليزر الجديد مقطورة ولا يحتوي على مركبة دعم مخصصة و يتم تثبيت كل ما هو مطلوب على هيكل Stryker واحدة، مما يمنحها ميزة الرشاقة على الأنظمة القديمة ، عنصر رئيسي آخر في DE M-SHORAD هو أنه أكثر فعالية من حيث التكلفة من إطلاق العديد من الصواريخ عالية التكاليف على أهداف منخفضة القيمة.

يتزامن هذا التسليم المهم مع إعادة التنشيط التاريخي لـ 4-60 ADAR في مارس 2022 وإعادة التنشيط اللاحقة لبطارية دلتا في يونيو من هذا العام إنه يشير إلى الانتقال السلس المستمر لـ 4-60 ADAR من قيادة الجيش الجوي الثاني والثلاثين وقيادة الدفاع الصاروخي إلى الفرقة المدرعة الأولى ، التي وقعت في نوفمبر 2022.



التعديل الأخير:

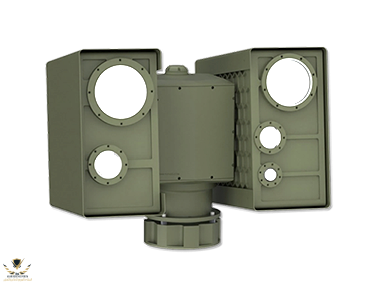

"يوفر حل LOCUST-ITATS من شركة BlueHalo دقة "جودة الليزر" الكهروضوئية / الأشعة تحت الحمراء، والتوجيه، والتتبع، والتعرف، والتعيين، والإشارة ضد مجموعة واسعة من التهديدات مثل الأنظمة الجوية بدون طيار والصواريخ والمدفعية وقذائف الهاون،"

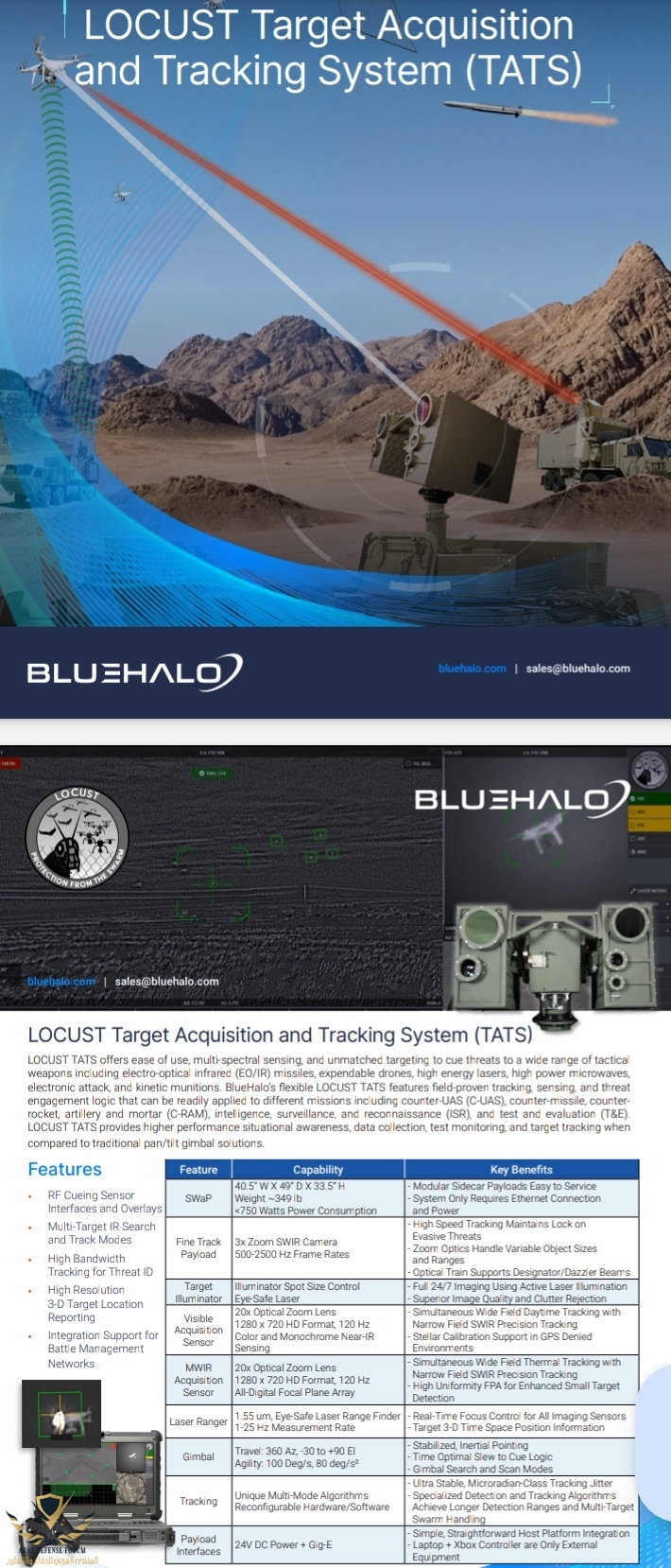

ال datasheet لنظام ITATS من شركة BLUEHALO للكشف والتتبع ال EO/IR الخاص بمنظومة DE M-SHORAD بالملف المرفق ... اهداء لمحبي انظمة الليزر.


المرفقات

  • BlueHalo_LOCUST_TATS_Brochure_21M1270_Revised_20220807.pdf
    3.3 MB · المشاهدات: 175
/


وش يفرق عن الشعاع الحديدي الجديد لاسرائيل ؟







/

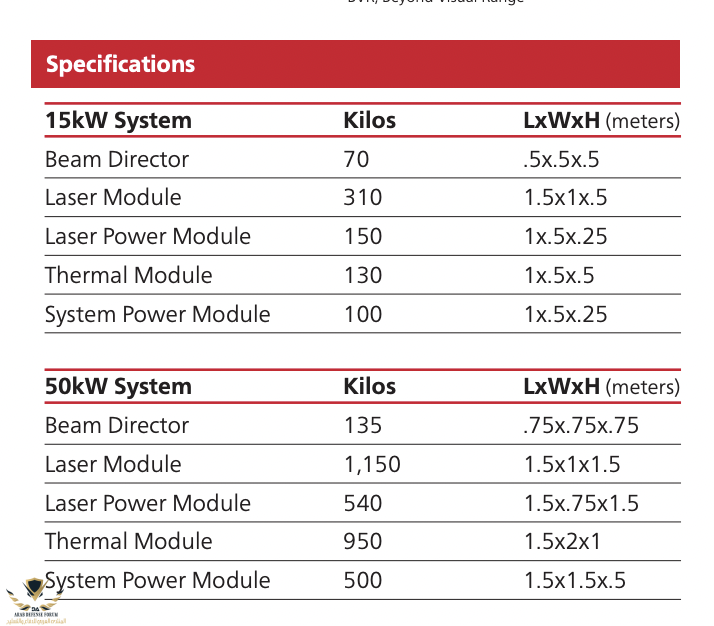

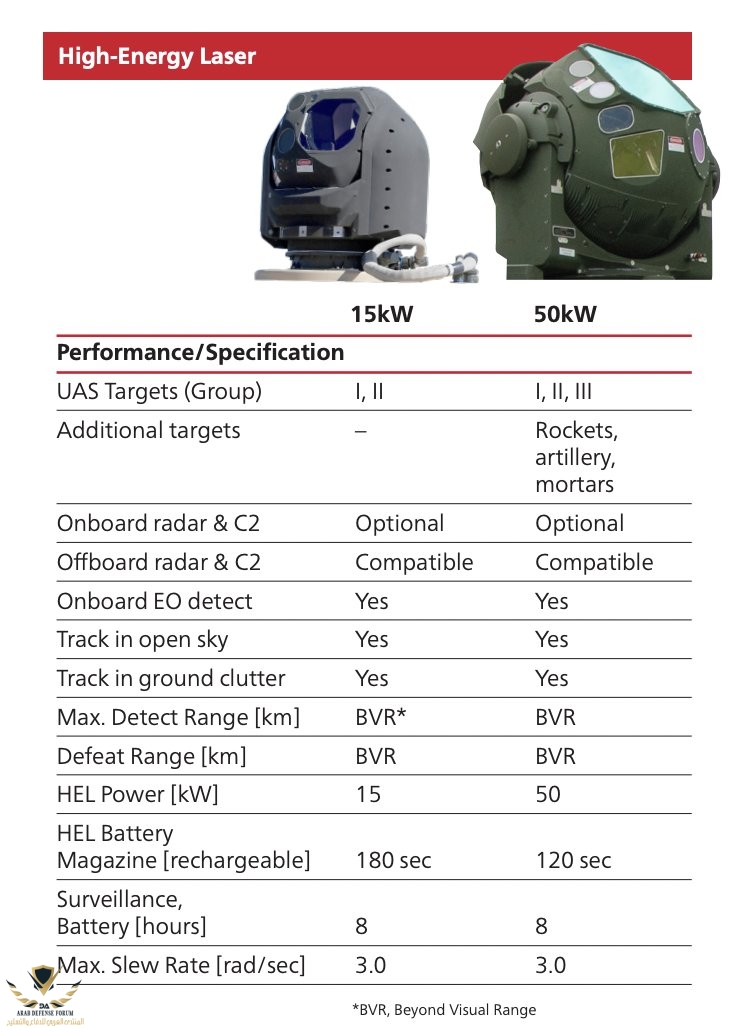

عرضت ريثيون خلال مشاركتها بمعرض World Defense Show 2022 منظومتها High-Energy Laser Weapon System, HELWS (15kW)



Medic @Medic

و كيف تتم عملية التزود بالكهرباء ؟ هل يوجد مولد ضمن المدرعة

و كيف تتم عملية التزود بالكهرباء ؟ هل يوجد مولد ضمن المدرعة
مصدر الطاقه المباشر لمدفع الليزر "النبضي" هو نوع خاص من lithium ion batteries للاحمال الكهربائيه النبضيه التي تحتاج لخاصيه التفريغ والشحن للطاقه سريعين جدا ( كاليزر والرادارات وال EW ) مع قدرة على تخزين للطاقه عالي لذلك تستخدم بطاريات ليثوم ايون "خاصه" ... بالنسبه لعمليه شحن للبطاريات تتم بطريقتين اما من خلال مولد كهرباء ديزل/بنزين خارجي (او ملحق) او من خلال مولد كهرباء مدمج بالمركبه مرتبط مباشرة بمحركها عن طريق belt او معشق coupled مباشرة مع ناقل الحركه transmission gear system للمدرعه اذا تتطلب الامر شحن للبطاريات ذاتي... امل ان تكون الفكره الموجزه قد وصلت استاذنا وهذه هديه صوره للاربع منظومات DE M-SHORAD المجهزه للجيش الامريكي.




الصوره الاخيره تبين موقع بطاريات الليثوم ايون "النبضيه" لمنظومه HELWS ونفس الطريقه لجميع منظومات الليزر المحمول على منصات متحركه بريه او بحريه او جويه وحتى الثابت منها بالعالم .. وكما يقول الانكليزي شكرا لليثوم ايون والفايبر ليزر اللذان جعلا الامر ممكن بالسنوات الاخيره.

التعديل الأخير:

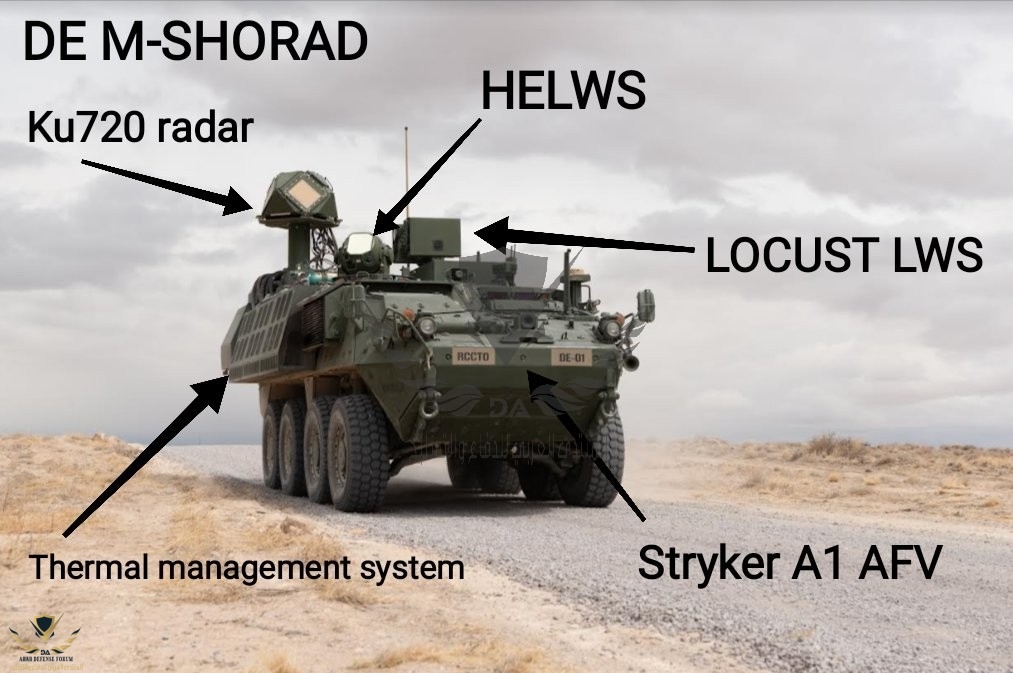

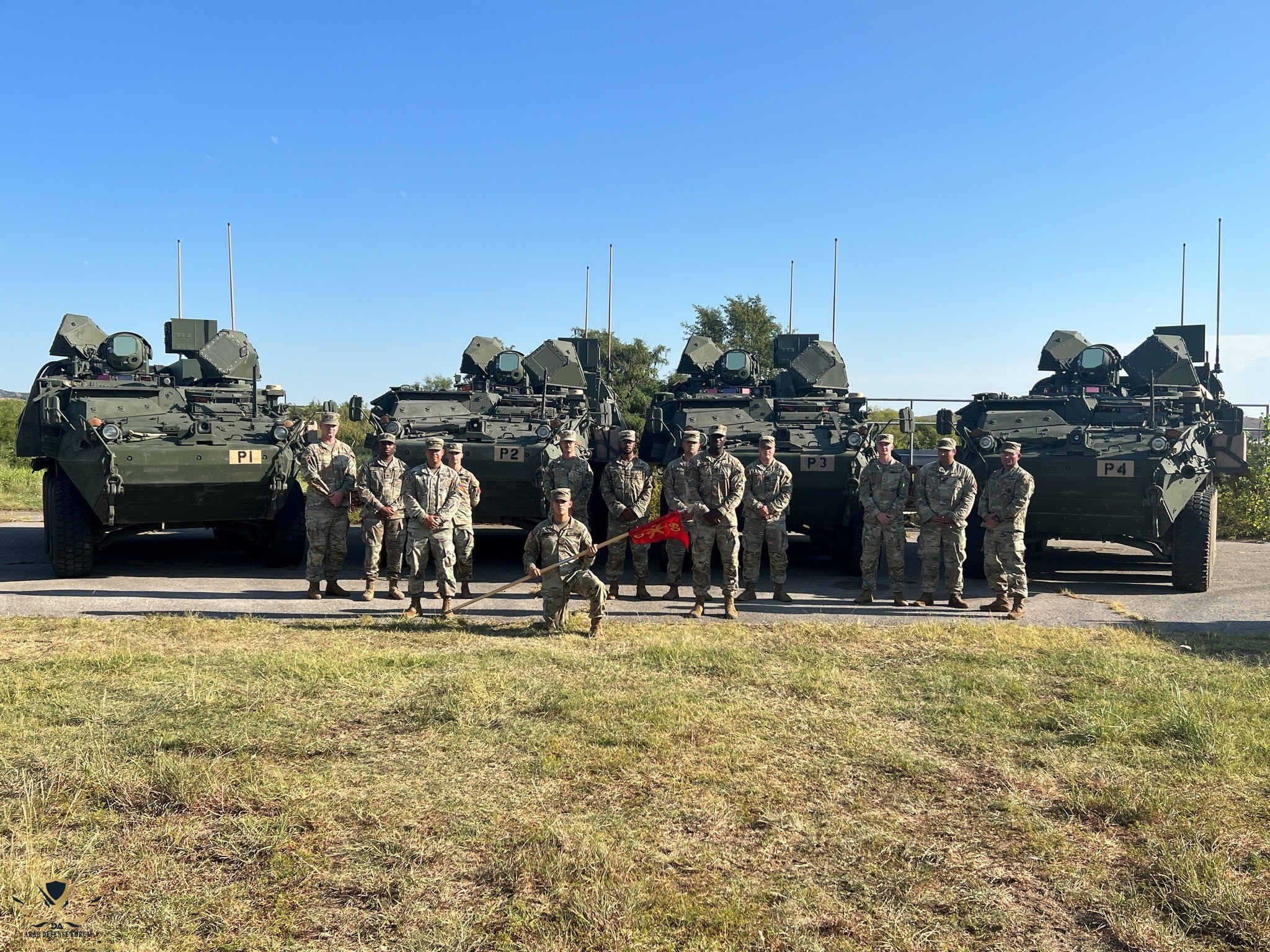

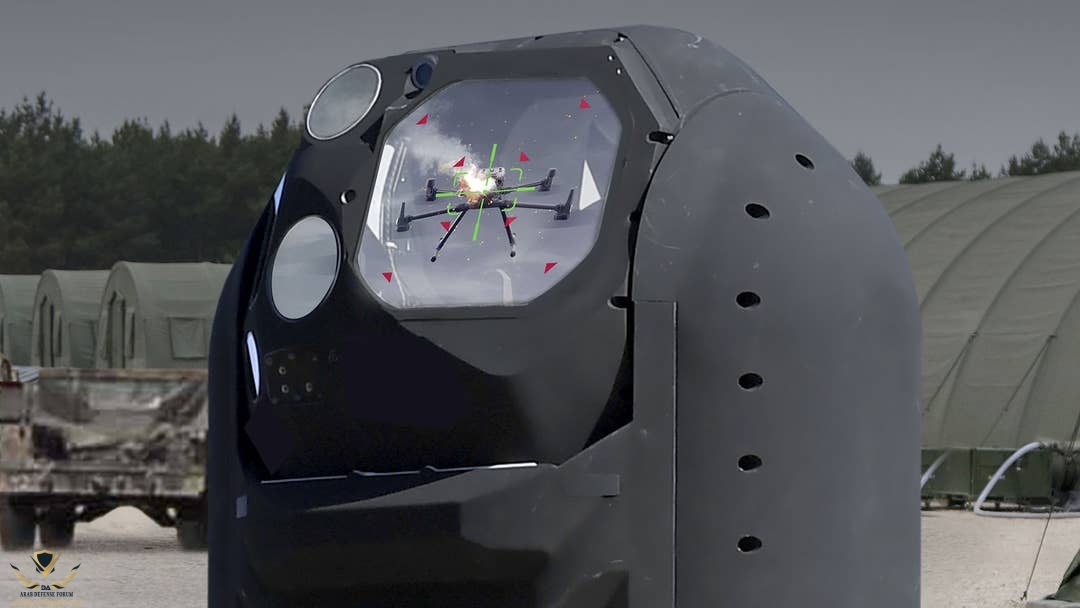

مصدر الطاقه المباشر لمدفع الليزر "النبضي" هو نوع خاص من lithium ion batteries للاحمال الكهربائيه النبضيه التي تحتاج لخاصيه التفريغ والشحن للطاقه سريعين جدا ( كاليزر والرادارات وال EW ) مع قدرة على تخزين للطاقه عالي لذلك تستخدم بطاريات ليثوم ايون "خاصه" ... بالنسبه لعمليه شحن للبطاريات تتم بطريقتين اما من خلال مولد كهرباء ديزل/بنزين خارجي (او ملحق) او من خلال مولد كهرباء مدمج بالمركبه مرتبط مباشرة بمحركها عن طريق belt او معشق coupled مباشرة مع ناقل الحركه transmission gear system للمدرعه اذا تتطلب الامر شحن للبطاريات ذاتي... امل ان تكون الفكره الموجزه قد وصلت استاذنا وهذه هديه صوره للاربع منظومات DE M-SHORAD المجهزه للجيش الامريكي.

مشاهدة المرفق 625521
مشاهدة المرفق 625522
مشاهدة المرفق 625523

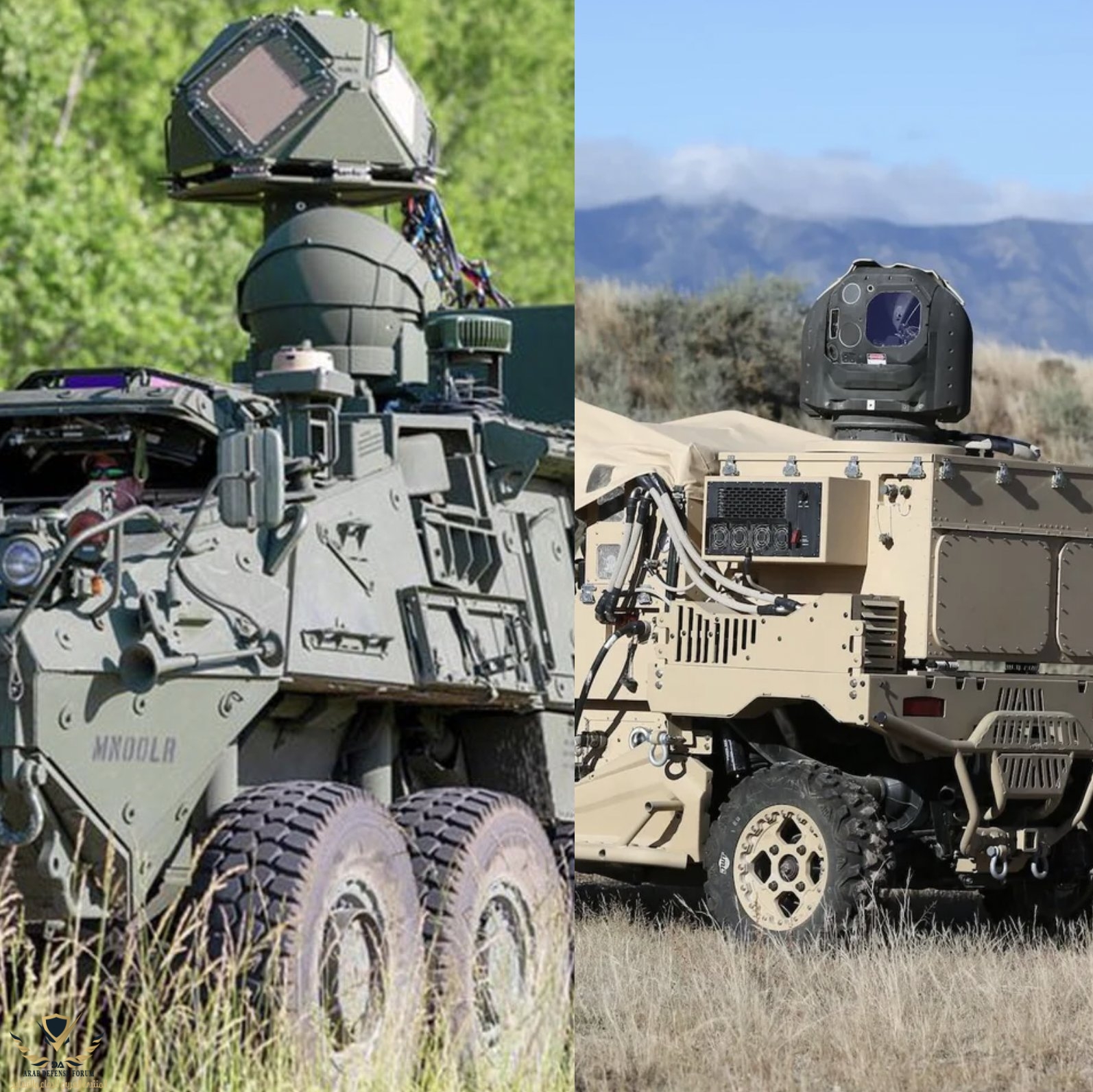

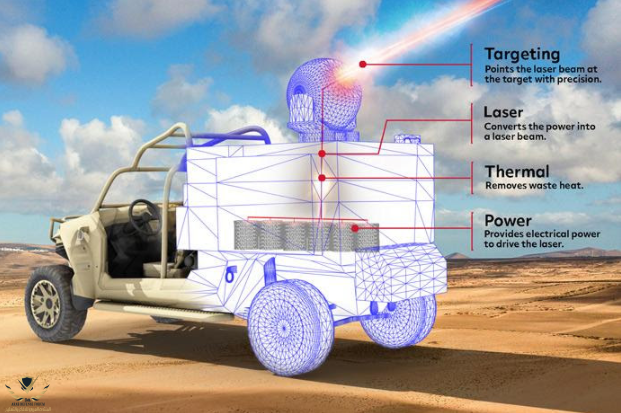

الصوره الاخيره تبين موقع بطاريات الليثوم ايون "النبضيه" لمنظومه HELWS ونفس الطريقه لجميع منظومات الليزر المحمول على منصات متحركه بريه او بحريه او جويه وحتى الثابت منها بالعالم .. وكما يقول الانكليزي شكرا لليثوم ايون والفايبر ليزر اللذان جعلا الامر ممكن بالسنوات الاخيره.
اخوي الرادار بمركبة اخرى ؟

اخوي الرادار بمركبة اخرى ؟

اعتقد ان موقع ونوع الرادار المستخدم مع منظومات الليزر يختلف من منظومه لااخرى وتدخل فيها اعتبارات فنيه وعملياتيه من حيث قوة الليزر، حجم ونوع المنصه ثابته ام متحركه ... ولكن بشكل عام وبما ان مديات جميع انواعه بالعالم (بضمنهم ال 300kW الاقوى لحد الان) تعتبر قصيره نسبيا، لذلك ممكن اعتباره دفاع جوي نقطي نوع (VSHORAD) قصير مدى جدا.

المصممون احيانا يعتمدون فقط المنظومه البصريه اذا كانت المركبه محدودة الطاقه ونوعية خفيفه كمنظومة HELWS ذات ال15kW, ولكن مع ذلك فهي تستلم معلومات الهدف اما لاسلكيا مباشرة او من خلال ربط ال C2 المحمول مع شبكة الكتيبه او شبكه اوسع.

اما المنظومات المحموله على مركبات ثقيله نسبيا كالمدرعات والشاحنات فإن وضعها اللوجستي يسمح بتحميل كامل Sensors Suite من بصريات ورادار نشط وحتى الرادار السلبي وعليه عادة يدمج جميع انواع المسشعرات وبالتاكيد هي الحاله الافضل لغرض الاعتماديه الذاتيه بالاظافه لاتصالها بالشبكه الاوسع.

اما بخصوص "نوع" الرادار فالعاده انه يدمج نوع لكشف وتعقب الاهداف low RCS قصير المدى وعليه يستخدم نطاق التردد X و Ku واحيانا K ( كلما زاد التردد سيكون افضل للحصول على دقه عاليه لل Low RCS) طبعا مع وجود C2 محمول اعقد ( FAAD مثلا ) للتواصل مع رادار كشف للمديات البعيده early warning radars وبقية شبكة الدفاع الجوي وال C4ISR لضمان فاعليه افضل للمنظومه.

اما بالنسبه للانواع المحموله على سفن او المحموله ببودات جوا (والتي سيراها العالم بالسنوات القريبه القادمه اذا شاء الله) فهي تستفاد من Sensors suite للمنصه الام سواء السفينه او الطائره.


ملاحظه: الرادار السلبي بدا بالدخول بشكل ملحوظ على مجموعة المستشعرات المحموله لمنصات ال VSHORAD لعدة اسباب فرضتها التهديدات الحديثه وعلى راسها الدرونات وسهلتها ايضا التقنيه الحديثه.

امل ان الفكره قد وصلت ولو بشكل عام مع وافر التقدير والاحترام لك على سوالك الجميل.

التعديل الأخير:
/


وش يفرق عن الشعاع الحديدي الجديد لاسرائيل ؟







/
اهم فرق هو طاقة الاشعاع حيث لل iron beam من رافاييل تصل ل 100kW اما DE MSHORAD من ريثيون وشركاءها 50kW ، ولكن لايمكن مقارنتهم مباشرة بدون اخذ بقيه المواصفات بالاعتبار، كون هنالك فروقات بالتطبيق والنضوج والمتطلبات لكلا المنظومتين... iron beam تبدو وكانها مقيده بدون منظومة مستشعرات مدمجه بشكل مباشر ولاتغطي 360 كما الامريكيه


اما الامريكيه على المدرعه فهي مطلوبه بهكذا مواصفات، بالنسبه للطاقات الاعلى فالامريكان وصلوا ل 300kW والان يعملون على ال 500kW واحتمال كبير العام القادم ينتهون منه ... علما ان ال roadmap وضعت طاقة ال 1MW كهدف ينبغي الوصول اليه عام 2030 واظنهم سيصلون قبل هذا التاريخ اذا قرروا ذلك.

ادناه صوره حديثه اعلنت عنها لوكهيد مارتن موخرا لمنظومتها 500kW والتي تحت التصنيع حاليا ... وبالتاكيد ستكون محموله على شاحنه مع بقية ال sensors suite.


التعديل الأخير:
اهم فرق هو طاقة الاشعاع حيث لل iron beam من رافاييل تصل ل 100kW اما DE MSHORAD من ريثيون وشركاءها 50kW ، ولكن لايمكن مقارنتهم مباشرة بدون اخذ بقيه المواصفات بالاعتبار، كون هنالك فروقات بالتطبيق والنضوج والمتطلبات لكلا المنظومتين... iron beam تبدو وكانها مقيده بدون منظومة مستشعرات مدمجه بشكل مباشر ولاتغطي 360 كما الامريكيه

مشاهدة المرفق 625530
اما الامريكيه على المدرعه فهي مطلوبه بهكذا مواصفات، بالنسبه للطاقات الاعلى فالامريكان وصلوا ل 300kW والان يعملون على ال 500kW واحتمال كبير العام القادم ينتهون منه ... علما ان ال roadmap وضعت طاقة ال 1MW كهدف ينبغي الوصول اليه عام 2030 واظنهم سيصلون قبل هذا التاريخ اذا قرروا ذلك.

ادناه صوره حديثه اعلنت عنها لوكهيد مارتن موخرا لمنظومتها 500kW والتي تحت التصنيع حاليا ... وبالتاكيد ستكون محموله على شاحنه مع بقية ال sensors suite.

مشاهدة المرفق 625528
Wow يبدو الليزر مستقبل الدفاع الجوي
